优点：高自动化、全数字化、高精度。
传统测图
数字测图
2、数字地图的获取方法
➢ ①野外数字化测图（祥见第11.3章）
用GPS接收机，全站仪进行实地测量，将 野外采集的数据自动传输到电子手簿、磁卡或 便携机内，并在现场绘制草图，到室内将数据 自动传输到计算机，编辑后，由计算机自动生 成数字地图。
2、数字地图的获取方法
大比例尺地形图测绘

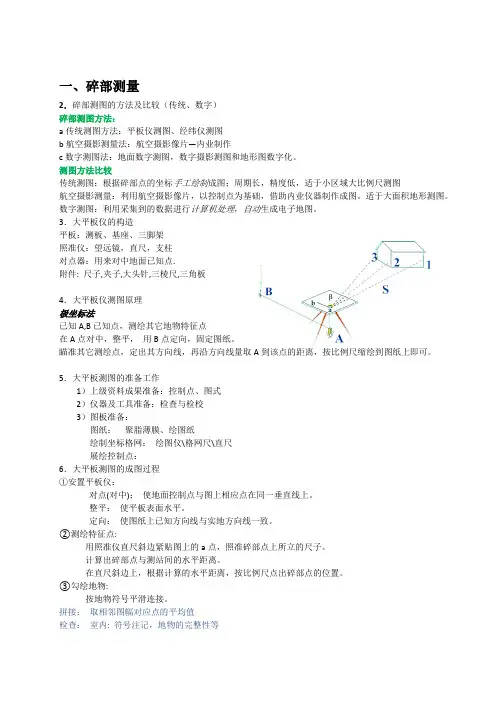

平板仪测图知识回顾
原理： 方法：
安置：
B
碎部点测绘： 勾绘地物\地貌：
b
a
A
32
1
S
计算机绘图基础知识回顾
坐标系及其转换
基本图元的生成及裁剪
地物符号的自动绘制、 点状、线状、面状符号
等高线的自动绘制
(a)裁剪前
8 7
网格法和三角网法 矢量数据和栅格数据
1
3
5
6
2
4、数字测图的优点
➢ ⑥能以各种形式输出成果
计算机与显示器、打印机联机时，可以显 示或打印各种需要的资料信息，如用打印机可 打印数据表格，当对绘图精度要求不高时，可 用打印机打印图形。计算机与绘图仪联机，可 以绘制出各种比例尺的地形图、专题图，以满 足不同用户的需要。
4、数字测图的优点
➢ ⑦方便成果的深加工利用
CASS图层特性管理器
4、数字测图的优点
➢ ⑧可作为GIS的重要信息源
3、数字地图与纸质地图的区别
3）从管理和维护上，纸质地图很不方便，
且易损坏和变形。数字地图易于保管和维护。
4）从应用来看，纸质地图对图的比例尺、
内容无法选择，而数字地图比较灵活。
4、数字测图的优点
➢ ①测图用图自动化 数字测图则使野外测量自动记录，
自动解算，使内业数据自动处理，自动 成图，自动绘图，并向用图者提供可处 理的数字（形）图软盘，用户可自动提 取图数信息。
➢ ②原图（底图）数字化（祥见11.7） ✓ 手扶跟踪数字化：用数字化仪对原图的地形
特征点进行采集，将数据自动传输到计算机， 形成数字地图的过程。
✓ 扫描矢量化：利用平台式扫描仪或滚筒式扫
描仪将地图扫描得到栅格形式的地图数据，即 一组阵列式排列的灰度数据（影像）。利用数 字化软件将栅格数据转换成矢量数据，形成数 字地图。
4
大比例尺地形图测绘
[本章提要]
1、数字测图基本知识 2、了解大比例尺测图的技术设计 3、掌握图根控制测量的观测和数据处理方法。 4、掌握利用全站仪进行野外数据采集的过程和
方法。 5、掌握室内数字地形图的编绘方法。
4
1 数字测图的基本知识
一、数字测图概述
1、数字测图发展: 传统的测量方法：图解法, 常称为白纸测图。 利用测量仪器对各种地物地貌 缺点：精度低(刺点、绘图、图纸伸缩变形);
4、数字测图的优点
➢ ③点位精度高
传统的平板白纸测图，点平面位置的误差 主要受图根点的测定误差、展绘误差、视距误 差、方向误差、刺点误差等影响，使点平面位 置的测定误差图上约为士0.5ｍｍ（１：1000 比例尺），经纬仪视距高程法测定地形点高程 时，即使在较平坦地区（0～6），视距为150 ｍ，地形Байду номын сангаас高程测定误差也达土0.06ｍ，而且 随着倾斜角的增大，高程测定误差会急剧增加 。
4、数字测图的优点
➢ ②图形数字化
用软盘保存的数字地图，存储了图中具有 特定含义的数字、文字、符号等各类数据信息， 可方便地传输、处理和供多用户共享。数字地 图不仅可以自动提取点位坐标、两点距离、方 位以及地块面积等，还可以供工程规划、ＣＡ Ｄ使用和供ＧＩＳ建库使用。数字地图的管理， 既节省空间，操作又十分方便。
工序多；劳动强度大；质量管理难；纸质地形 承载信息少，更新也极不方便。
1 数字测图的基本知识
一、数字测图概述
1、数字测图的发展
数字测图： 野外数据采集系统，与内业机助 制图系统结合，形成了一套从野外数据采集到 内业制图全过程的、实现数字化和自动化的测 量制图系统，人们通常称作为数字化测图（简 称数字测图）或机助成图。
4、数字测图的优点
➢ ③点位精度高
用全站仪采集数据，测定地物点的误差在
450ｍ内约为±22ｍｍ，测定地形点的高程误
差在450ｍ内约为士21ｍｍ，若距离在300ｍ
以内，则测定地物点误差约为±15ｍｍ，测定
地形点的高程误差约为士18ｍｍ。在数字测图
中，野外采集的数据的精度毫无损失，也与图
的比例尺无关。
2、数字地图的获取方法
➢ ③航片数据采集
以航空摄影获取的航片作为数据 源，即利用测区的航空摄影测量获取的 立体像对，在解析测图仪上或立体量测 仪上采集地形特征点，并自动传输到计 算机，经过软件处理，自动生成数字地 形图。
3、数字地图与纸质地图的区别
其区别主要表现在以下几个方面： 1）从载体上，纸质地图的载体是图纸，数字地 图的载体是磁盘等计算机存储介质。 2）从表现形式上，纸质地图通过描述在图纸上 的符号、线条、文字等形式来模拟表现地理元素 的位置、形状、大小和属性的，而数字地图通过 数据来描述，具体如下所示：
数字测图分层存放，可使地面信息无限存放， 不受图面负载量的限制，从而便于成果的深加工 利用，拓宽测绘工作的服务面，开拓市场。
CASS软件中共定义26个层（用户还可根 据需要定义新层），通过关闭层、打开层等操作 来提取相关信息，便可方便地得到所需的测区内 各类专题图、综合图，如路网图、电网图、管线 图、地形图等。
4、数字测图的优点
➢ ④便于成果更新
数字测图的成果是以点的定位信息和属性 信息存入计算机，当实地有变化时，只需输人 变化信息的坐标、代码，经过编辑处理，很快 便可以得到更新的图，从而可以确保地面的可 靠性和现势性，数字测图可谓“一劳永逸”。
➢ ⑤避免因图纸伸缩带来的各种误差
表示在图纸上的地图信息随着时间的推移， 会因图纸的变形而产生误差。数字测图的成果 以数字信息保存，避免了对图纸的依赖性 。
表现形式比较图示
地物
独立符 号（路 灯）
线状地 物（栅 栏）
面状地 物（花 圃）
纸质地图
数字地图
（3521，x，y）3521： 为路灯代码；x，y为地理 元素的空间坐标
（1444，x1,y1,x2,y2……） 1444为栅栏的代码 Xi，yi为各特征点坐标 （2135，x1,y1,x2,y2……） 2135为花圃的代码 Xi，yi为各特征点坐标
传统测图
数字测图
2、数字地图的获取方法
➢ ①野外数字化测图（祥见第11.3章）
用GPS接收机，全站仪进行实地测量，将 野外采集的数据自动传输到电子手簿、磁卡或 便携机内，并在现场绘制草图，到室内将数据 自动传输到计算机，编辑后，由计算机自动生 成数字地图。
2、数字地图的获取方法
大比例尺地形图测绘
平板仪测图知识回顾
原理： 方法：
安置：
B
碎部点测绘： 勾绘地物\地貌：
b
a
A
32
1
S
计算机绘图基础知识回顾
坐标系及其转换
基本图元的生成及裁剪
地物符号的自动绘制、 点状、线状、面状符号
等高线的自动绘制
(a)裁剪前
8 7
网格法和三角网法 矢量数据和栅格数据
1
3
5
6
2
4、数字测图的优点
➢ ⑥能以各种形式输出成果
计算机与显示器、打印机联机时，可以显 示或打印各种需要的资料信息，如用打印机可 打印数据表格，当对绘图精度要求不高时，可 用打印机打印图形。计算机与绘图仪联机，可 以绘制出各种比例尺的地形图、专题图，以满 足不同用户的需要。
4、数字测图的优点
➢ ⑦方便成果的深加工利用
CASS图层特性管理器
4、数字测图的优点
➢ ⑧可作为GIS的重要信息源
3、数字地图与纸质地图的区别
3）从管理和维护上，纸质地图很不方便，
且易损坏和变形。数字地图易于保管和维护。
4）从应用来看，纸质地图对图的比例尺、
内容无法选择，而数字地图比较灵活。
4、数字测图的优点
➢ ①测图用图自动化 数字测图则使野外测量自动记录，
自动解算，使内业数据自动处理，自动 成图，自动绘图，并向用图者提供可处 理的数字（形）图软盘，用户可自动提 取图数信息。
➢ ②原图（底图）数字化（祥见11.7） ✓ 手扶跟踪数字化：用数字化仪对原图的地形
特征点进行采集，将数据自动传输到计算机， 形成数字地图的过程。
✓ 扫描矢量化：利用平台式扫描仪或滚筒式扫
描仪将地图扫描得到栅格形式的地图数据，即 一组阵列式排列的灰度数据（影像）。利用数 字化软件将栅格数据转换成矢量数据，形成数 字地图。
4
大比例尺地形图测绘
[本章提要]
1、数字测图基本知识 2、了解大比例尺测图的技术设计 3、掌握图根控制测量的观测和数据处理方法。 4、掌握利用全站仪进行野外数据采集的过程和
方法。 5、掌握室内数字地形图的编绘方法。
4
1 数字测图的基本知识
一、数字测图概述
1、数字测图发展: 传统的测量方法：图解法, 常称为白纸测图。 利用测量仪器对各种地物地貌 缺点：精度低(刺点、绘图、图纸伸缩变形);
4、数字测图的优点
➢ ③点位精度高
传统的平板白纸测图，点平面位置的误差 主要受图根点的测定误差、展绘误差、视距误 差、方向误差、刺点误差等影响，使点平面位 置的测定误差图上约为士0.5ｍｍ（１：1000 比例尺），经纬仪视距高程法测定地形点高程 时，即使在较平坦地区（0～6），视距为150 ｍ，地形Байду номын сангаас高程测定误差也达土0.06ｍ，而且 随着倾斜角的增大，高程测定误差会急剧增加 。
4、数字测图的优点
➢ ②图形数字化
用软盘保存的数字地图，存储了图中具有 特定含义的数字、文字、符号等各类数据信息， 可方便地传输、处理和供多用户共享。数字地 图不仅可以自动提取点位坐标、两点距离、方 位以及地块面积等，还可以供工程规划、ＣＡ Ｄ使用和供ＧＩＳ建库使用。数字地图的管理， 既节省空间，操作又十分方便。
工序多；劳动强度大；质量管理难；纸质地形 承载信息少，更新也极不方便。
1 数字测图的基本知识
一、数字测图概述
1、数字测图的发展
数字测图： 野外数据采集系统，与内业机助 制图系统结合，形成了一套从野外数据采集到 内业制图全过程的、实现数字化和自动化的测 量制图系统，人们通常称作为数字化测图（简 称数字测图）或机助成图。
4、数字测图的优点
➢ ③点位精度高
用全站仪采集数据，测定地物点的误差在
450ｍ内约为±22ｍｍ，测定地形点的高程误
差在450ｍ内约为士21ｍｍ，若距离在300ｍ
以内，则测定地物点误差约为±15ｍｍ，测定
地形点的高程误差约为士18ｍｍ。在数字测图
中，野外采集的数据的精度毫无损失，也与图
的比例尺无关。
2、数字地图的获取方法
➢ ③航片数据采集
以航空摄影获取的航片作为数据 源，即利用测区的航空摄影测量获取的 立体像对，在解析测图仪上或立体量测 仪上采集地形特征点，并自动传输到计 算机，经过软件处理，自动生成数字地 形图。
3、数字地图与纸质地图的区别
其区别主要表现在以下几个方面： 1）从载体上，纸质地图的载体是图纸，数字地 图的载体是磁盘等计算机存储介质。 2）从表现形式上，纸质地图通过描述在图纸上 的符号、线条、文字等形式来模拟表现地理元素 的位置、形状、大小和属性的，而数字地图通过 数据来描述，具体如下所示：
数字测图分层存放，可使地面信息无限存放， 不受图面负载量的限制，从而便于成果的深加工 利用，拓宽测绘工作的服务面，开拓市场。
CASS软件中共定义26个层（用户还可根 据需要定义新层），通过关闭层、打开层等操作 来提取相关信息，便可方便地得到所需的测区内 各类专题图、综合图，如路网图、电网图、管线 图、地形图等。
4、数字测图的优点
➢ ④便于成果更新
数字测图的成果是以点的定位信息和属性 信息存入计算机，当实地有变化时，只需输人 变化信息的坐标、代码，经过编辑处理，很快 便可以得到更新的图，从而可以确保地面的可 靠性和现势性，数字测图可谓“一劳永逸”。
➢ ⑤避免因图纸伸缩带来的各种误差
表示在图纸上的地图信息随着时间的推移， 会因图纸的变形而产生误差。数字测图的成果 以数字信息保存，避免了对图纸的依赖性 。
表现形式比较图示
地物
独立符 号（路 灯）
线状地 物（栅 栏）
面状地 物（花 圃）
纸质地图
数字地图
（3521，x，y）3521： 为路灯代码；x，y为地理 元素的空间坐标
（1444，x1,y1,x2,y2……） 1444为栅栏的代码 Xi，yi为各特征点坐标 （2135，x1,y1,x2,y2……） 2135为花圃的代码 Xi，yi为各特征点坐标
