1 电流互感器的正确接地
电流互感器常见接线方式
电流互感器的常有接线方式
1、三相完整星形接线能够正确反应三相中每一相的真切电流。
该方
式应用在大电流接地系统中，保护线路的三相短路、两相短路和单相接地短路。
2、两相两继电器不完整星形接线能够正确反应两相的真切电流。
该
方式应用在 6～ 10kV 中性点不接地的小电流接地系统中，保护线路的三相短路和两相短路。
完整星形接线两相两继电器不完整星形接线
3、两相差接反应两相差电流。
该接线方式应用在6～10kV 中性点不接地的小电流接地系统中，保护线路的三相短路、两相短路、小容量电动机保护、小容量变压器保护。
4、单相接线在三相电流均衡时，能够用单相电流反应三相电流值，主要用于丈量回路。
5、两相三继电器完整星形接线，流入第三个继电器的电流是Ij ＝Iu
＋I w＝－ Iv 。
该接线方式应用在大电流接地系统中，保护线路的三相短路和两相短路。
(1)在三相三线制系统中，当各项负荷均衡时，可在一相中装电流互
感器，丈量一相的电流。
(2)星形接线，可丈量三相负荷电流，监督每相负荷不对称状况。
(3)不完整星形接线，可用来丈量均衡负荷或不均衡负荷的三相系统
各相电流。
电流互感器的安装使用及接线检查
电流互感器的安装使用及接线检查电流互感器是一种用于电力系统中电流测量的设备，广泛应用于电力系统的各个环节中。
正确的安装和使用电流互感器对于保证电力系统的安全运行和准确测量电流至关重要。
本文将详细介绍电流互感器的安装、使用及接线检查的注意事项。
1. 电流互感器的安装1.1 选择合适位置：选择合适的位置来安装电流互感器非常重要。
一般情况下，应尽量选择在负荷端安装，即靠近电力系统负载的地方。
这样可以最大程度地减小系统的电流互感器的误差，并降低噪音对测量的影响。
1.2 安装固定支架：在选择好位置后，需要安装电流互感器的固定支架。
固定支架应稳固可靠，能够保持电流互感器的位置和方向不变。
在安装固定支架时，还需要考虑电流互感器的工作环境和安全要求。
1.3 连接导线：在安装固定支架之后，需要根据电路图将电流互感器与电力系统的相应电路连接起来。
连接导线时，需要保证连接的牢固可靠，并正确连接正负极。
2. 电流互感器的使用2.1 合理额定电流选择：在使用电流互感器时，需要根据电力系统的负荷情况选择合适的额定电流。
额定电流过大或过小都会影响电流互感器的准确性和测量范围，因此需要根据实际情况选择。
2.2 避免过载：在使用电流互感器时，应避免超过额定电流的过载情况。
过载会导致电流互感器的过热和损坏，影响正常工作。
2.3 定期检测和校准：为了保证电流互感器的准确性，需要定期对电流互感器进行检测和校准。
检测和校准应由专业人员进行，确保测量结果的准确性。
3. 电流互感器的接线检查3.1 安全检查：在进行接线检查之前，首先要进行安全检查，确保工作环境安全，并采取相应的防护措施。
3.2 接线检查：接线检查时，需要逐一检查电流互感器的各个接线点是否连接正确，是否松动或损坏。
接线点应保持干净，无腐蚀和氧化。
3.3 接地检查：电流互感器的接地是非常重要的，可以提供额外的安全保护。
接地线应连接牢固，并确保良好接地。
3.4 箱体检查：电流互感器的外壳应无裂纹或破损，并保持干净。

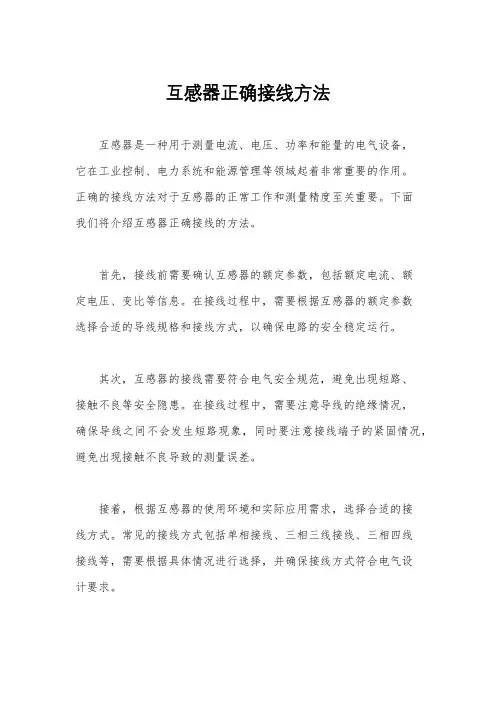

互感器正确接线方法
互感器正确接线方法互感器是一种用于测量电流、电压、功率和能量的电气设备，它在工业控制、电力系统和能源管理等领域起着非常重要的作用。
正确的接线方法对于互感器的正常工作和测量精度至关重要。
下面我们将介绍互感器正确接线的方法。
首先，接线前需要确认互感器的额定参数，包括额定电流、额定电压、变比等信息。
在接线过程中，需要根据互感器的额定参数选择合适的导线规格和接线方式，以确保电路的安全稳定运行。
其次，互感器的接线需要符合电气安全规范，避免出现短路、接触不良等安全隐患。
在接线过程中，需要注意导线的绝缘情况，确保导线之间不会发生短路现象，同时要注意接线端子的紧固情况，避免出现接触不良导致的测量误差。
接着，根据互感器的使用环境和实际应用需求，选择合适的接线方式。
常见的接线方式包括单相接线、三相三线接线、三相四线接线等，需要根据具体情况进行选择，并确保接线方式符合电气设计要求。
此外，互感器的接线还需要考虑电磁干扰和防护措施。
在电力系统中，常常会受到电磁干扰的影响，因此在互感器的接线中需要考虑到电磁屏蔽和接地等问题，以确保测量的准确性和稳定性。
最后，接线完成后需要进行接线测试和验证。
通过对接线电路进行绝缘测试、接地测试、接线接触测试等多项测试，确保接线的可靠性和安全性，同时也可以通过测量仪表对接线电路进行验证，确保互感器的测量精度和稳定性。
总之，互感器的正确接线方法对于电气系统的安全稳定运行和测量精度至关重要。
在接线过程中，需要充分考虑互感器的额定参数、安全规范、使用环境和电磁干扰等因素，选择合适的接线方式，并进行必要的测试和验证，以确保互感器的正常工作和测量精度。
希望以上介绍对您有所帮助，谢谢阅读！。

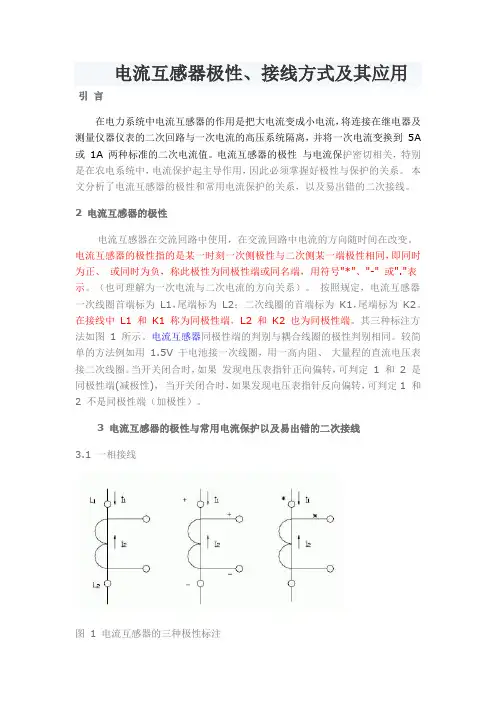

电流互感器极性、接线方式及其应用
电流互感器极性、接线方式及其应用引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到5A 或1A 两种标准的二次电流值。
电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。
本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。
2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。
电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。
（也可理解为一次电流与二次电流的方向关系）。
按照规定，电流互感器一次线圈首端标为L1，尾端标为L2；二次线圈的首端标为K1，尾端标为K2。
在接线中L1 和K1 称为同极性端，L2 和K2 也为同极性端。
其三种标注方法如图1 所示。
电流互感器同极性端的判别与耦合线圈的极性判别相同。
较简单的方法例如用 1.5V 干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。
当开关闭合时，如果发现电压表指针正向偏转，可判定 1 和 2 是同极性端(减极性)，当开关闭合时，如果发现电压表指针反向偏转，可判定1 和2 不是同极性端（加极性）。
3 电流互感器的极性与常用电流保护以及易出错的二次接线3.1 一相接线图1 电流互感器的三种极性标注图2 一相接线一相式电流保护的电流互感器主要用于测量对称三相负载或相负荷平衡度小的三相装置中的一相电流。
电流互感器的接线与极性的关系不大，但需注意的是二次侧要有保护接地，防止一次侧发生过电流现象时，电流互感器被击穿，烧坏二次侧仪表、继电设备。
但是严禁多点接地。
两点接地二次电流在继电器前形成分路，会造成继电器无动作。
电流互感器的使用方法
电流互感器的使用方法电流互感器是一种用来检测电流的传感器。
它可以将高电流转换为使用电子设备所能处理的较小电流。
这篇文章将介绍电流互感器的使用方法。
一、接线在使用电流互感器之前，需要根据其特点和规格正确接线。
正常情况下，电流互感器一般分为三个端口：输入、输出、和地。
电流互感器输入端口需要连接待检测的高电流侧，输出端口需要连接仪表侧。
同时，地端口则需要接地。
接线需要仔细核对，确保无误。
二、电流互感器的选型在使用电流互感器之前，需要根据检测的高电流量及仪器的参数，选取相应的电流互感器规格。
选择时可参考供货商的数据手册并确保选购的电流互感器种类符合要求。
三、误差校正使用电流互感器进行高精度电流测量时，需要先进行误差校正。
先将电流互感器的输出接口连接到标准测量仪表上，再通过调整电流互感器的输出校正精度，最终使测量读数最小。
四、安装在使用电流互感器之前，需要确保电流互感器已正确安装完毕。
安装时需要注意以下几点：1. 电流互感器需安装在干燥、无尘、无腐蚀的环境中。
2. 电流互感器需要使主轴水平。
3. 电流互感器需使用标准安装工具固定。
4. 电流互感器的安装需与电源、仪表及被测电网产生足够的距离。
五、注意事项1.不要超过电流互感器的最大电流量，否则可能会损坏电流互感器。
2.在使用电流互感器时，请确保电路已切断，以免造成伤害。
3.要安全使用电流互感器，需要遵循操作规程，紧固好接线插件，以确保电流互感器无持续危险的情况。
总结通过以上的介绍，我们了解了使用电流互感器的方法和注意事项。
在使用时需要正确接线、校准、选择适当的电流互感器型号、正确安装、并遵守相关安全操作规程，以确保安全、精准的电流测试。
电流互感器的安装使用及接线检查
电流互感器的安装使用及接线检查电流互感器（简称CT）是一种用来测量电流的设备。
它的主要作用是将高电流转换成低电流，以便更为方便、安全和准确地测量和监测电流。
以下是电流互感器的安装使用及接线检查的详细介绍。
一、安装1.确定安装位置应根据实际需求，结合电气设备、电缆通道、接线管线等因素，选定合适的CT安装位置。
一般情况下，CT应当安装在被测电路回路中较为集中的位置。
2.安装固定CT应安装在牢固的支架或固定装置上，避免因地震、风力等原因而移动或松动。
3.接地保护CT一般需要接地保护，以防止接地螺丝松动导致接地失效。
4.安装检查安装后应进行检查，确认CT连接的接线牢固可靠，接地是否规范，无异物附着，并排除一切安装缺陷。
二、使用1.直流石英内部相位差的测量CT应满足测量需要，保证相对误差不超过1%。
在使用前 CT应进行额定电流的检查，确保系统补偿准确无误，滤波器工作良好，内部角差不超过1%。
2.工作范围CT应保证在额定电流范围内稳定、准确地输出电信号。
在超过额定电流范围时会造成电信号失真，所以，必须要保证在使用过程中不要超过CT的额定电流范围。
3.运输和存储注意事项CT应在干燥，无腐蚀性、无尘土和甲醛释放的环境中存放。
在运输过程中要注意防撞和防震。
在存放期间，应避免阳光直射、风吹雨淋等恶劣环境。
三、接线检查1.接线应该准确无误接线时应注重细节，确保所有接线正确无误。
接线正确无误的条件包括：相线与电路电流的方向一致；擦拆面积应该符合要求；接线牢固可靠；接线处需要做好防水等措施。
2.接口紧密接线时应确保电缆或信号线插头与插座间紧密贴合，以避免插头松动或歪斜导致接触不良，影响测量精度和稳定性。
3.检查输出端子CT的输出端子在接正、负极时应该注意不要接反，避免和测量其他电流的装置连接时发生干扰和故障。
电流互感器的安装使用及接线检查需要注意以下几个方面：安装固定要牢固稳定；使用时要确定工作范围，并避免使用超出额定电流范围；运输和存储时要注意防震、防撞、防晒和防潮；接线必须正确无误，保证接口紧密，接头符合要求，避免接口松动或接触不良。
电流互感器的安装使用及接线检查范本
电流互感器的安装使用及接线检查范本一、电流互感器的安装使用1. 安装位置选择电流互感器的安装位置选择应考虑以下因素：(1) 电流互感器应安装在电流变送器附近，以便方便进行接线。
(2) 避免长时间暴露在阳光直射下。
若无法避免，应选择耐候性好的电流互感器。
(3) 要避免安装在易受冲击或振动的位置，以免损害电流互感器的精度和可靠性。
(4) 确保电流互感器安装时方向正确，应遵循产品说明书或相关标准。
(5) 要根据电流互感器的额定容量选择合适的安装位置，并确保其能够无妨碍地通风散热。
2. 安装注意事项(1) 在安装电流互感器之前，必须切断电流回路供电。
在接线检查完毕后，方可通电操作。
(2) 使用电流互感器时，应提前做好接地措施，以确保人身安全。
(3) 进行接线时，应根据电流互感器的接线图正确连接，确保接线的可靠性和正确性。
(4) 在接线检查过程中，应仔细检查接线螺母是否紧固，接线端子是否松动或接触不良，以免影响电流互感器的工作性能。
二、电流互感器的接线检查范本1. 检查前准备(1) 首先，确保电流互感器与变送器之间的连接线良好连接，并处于正常工作状态。
(2) 其次，确认电流互感器和其他电气设备的接线端子是否紧固。
如有锈蚀或松动现象，应及时清理和修复。
(3) 确认电流互感器接线端子的标识是否清晰可辨，以便正确接线和检查。
2. 接线检查步骤(1) 检查电源接线：将电流互感器的电源线与电源端子相连，确保接触良好。
(2) 检查变送器接线：将电流互感器的输出信号线与变送器的输入端子相连，确保接触牢固。
(3) 检查设备接线：将变送器的输出信号线与显示仪表或控制系统的输入端子相连，确保接线正确。
3. 接线检查注意事项(1) 在进行接线检查之前，务必切断电源，以免发生电击事故。
(2) 接线检查时应仔细观察接线端子的状态，如发现松动、脱落、氧化等异常情况，应及时处理。
(3) 检查完毕后，应按照正确的顺序通电，并观察电流互感器及其连接设备的工作状态是否正常。
高压低压配电柜的电流互感器选择和安装技巧
高压低压配电柜的电流互感器选择和安装技巧配电柜作为电力系统的重要组成部分，起着安全可靠供电的关键作用。
其中，电流互感器的选择和安装是保证配电柜正常运行的关键环节。
本文将针对高压低压配电柜的电流互感器选择和安装技巧进行探讨，并提供一些建议和注意事项。
一、电流互感器的选择电流互感器是用来测量和变压器配套使用的设备，主要功能是将高压电流变压缩为低压电流，以便于仪表和保护装置的使用。
在选择电流互感器时，需要考虑以下几个因素：1. 额定电流：根据实际需求和配电柜的负荷情况，选择合适的额定电流。
一般来说，电流互感器的额定电流要比实际负荷大10%-20%，以确保测量的准确性和安全可靠性。
2. 准确度等级：根据实际需求和配电柜的要求，选择合适的准确度等级。
一般来说，电流互感器的准确度等级应与仪表的准确度等级相匹配，以确保测量结果的准确性。
3. 结构类型：根据实际需求和安装条件，选择合适的结构类型。
常见的电流互感器结构类型有环形、分体式和插入式等，根据具体情况选择最适合的结构类型。
4. 频率特性：根据实际使用情况和电网频率，选择合适的频率特性。
电流互感器的频率特性应与电网频率相匹配，以确保测量结果的准确性。
二、电流互感器的安装技巧电流互感器的正确安装对于其性能和测量结果的准确性至关重要。
以下是一些电流互感器安装的技巧和注意事项：1. 安装位置：电流互感器应安装在距离配电柜负荷最近的地方，避免长时间的电流传导和线损。
同时，应确保安装位置的通风良好，并避免阳光直射和高温环境，以防止电流互感器过热。
2. 连接方式：电流互感器的连接应采用正确的方式，确保接头紧固可靠，接触良好。
同时，应按照电流互感器的标识图示连接，避免接反或错接导致的测量误差。
3. 绝缘保护：电流互感器应与其他元件保持足够的绝缘距离，避免漏电和电弧灼伤的发生。
在安装过程中，应注意电流互感器的绝缘性能，并进行绝缘测试。
4. 接地保护：电流互感器应正确接地，以保证安全可靠的运行。
电流互感器的安装使用及接线检查
电流互感器的安装使用及接线检查电流互感器是一种用于测量电流的装置，广泛应用于电力系统等领域。
正确的安装、使用和接线检查对于互感器的正常运行和准确测量电流非常重要。
以下是电流互感器的安装使用及接线检查的详细步骤。
一、安装1. 选择合适的安装位置：电流互感器应安装在电流测量点，通常安装在电流表、保护装置或仪表的下游。
应选择能够使互感器正常工作并方便进行维护的位置。
2. 安装支架：根据互感器的型号和规格，选择适当的支架并将其固定在安装位置上，确保支架平整、牢固。
3. 固定互感器：将互感器安装在支架上，使用螺栓或其他固定装置进行固定，确保互感器稳固、不松动。
4. 进行接地：将互感器的接地线连接到接地装置或接地线上，确保互感器能够正常接地，防止电流互感器外壳出现电压。
二、使用1. 互感器的标定：在使用互感器前，必须对其进行标定。
使用专业的标定仪器进行标定，确保互感器的准确度和性能符合要求。
2. 进行绝缘测试：使用绝缘测试仪对互感器进行绝缘测试，确保互感器的外壳和引线之间的绝缘状况良好，防止漏电。
3. 进行全检：使用万用表或专业测试仪表对互感器进行全检，包括互感器的电阻、绝缘电阻、绕组参数等，并记录检测结果。
4. 进行连续运行测试：将互感器接入实际电路进行连续运行测试，观察互感器的运行状况和测量结果是否正常。
三、接线检查1. 检查引线接头：检查互感器引线和接线端子的接头是否牢固，无松动或接触不良现象。
2. 检查接线电缆：检查互感器的接线电缆是否完好无损，无断裂、磨损或绝缘破损现象。
3. 检查接线电阻：使用万用表对接线端子进行接线电阻测试，确保接线电阻在规定范围内，避免接线电阻过大或过小引起的误差。
4. 检查接地连接：检查互感器的接地线是否正确连接，接地电阻是否符合规范要求，确保互感器能够正常接地。
5. 检查接线标识：检查互感器的接线端子是否正确标识，避免接线错误导致的误测。
四、安全注意事项1. 在安装、使用和接线检查过程中，应遵循相关的安全操作规程，确保人身安全。
电流互感器极性的接法及其测试方法
电流互感器极性的接法及其测试方法发布时间：2023-02-24T05:21:42.114Z 来源：《中国电业与能源》2022年第19期作者：李国军[导读] 电流互感器为变电站内的二次设备提供电流的测量数据李国军广东电网有限责任公司河源源城供电局广东河源 517000摘要：电流互感器为变电站内的二次设备提供电流的测量数据，其中电流互感器的极性时其重要特性之一，其正确性直接关系到保护、测量、计量的准确性，一旦电流互感器极性存在错误，会给变电站安全稳定运行造成严重影响。
因此在电流互感器投运必须进行极性测试，以防接线错误导致极性弄反。
本文介绍了直流法、交流法等极性测试方法，讨论了各种方法的特点，推荐使用电流法作为现场测试的优先选项。
在电流互感器投运后还需进行带负荷测试作为最后一道防线，对功角关系进行判断以确保电流互感器的极性完全正确。
关键词：电流互感器；极性；电流法；带负荷测试1 引言电流互感器是变电站中常用的一种电力设备，它将较大的一次电流转换为较小的二次电流，经过的适当变比关系给继电保护装置、测控装置、电能计量装置提供电流的测量数据。
电流互感器绕组极性一旦错误，则会造成保护装置拒动或误动、测量或计量错误等严重后果，因此务必保证电流互感器的组别以及极性正确。
对于电流互感器在新投运、技改大修后或者其他必要情况时，必须对电流互感器进行极性检查。
本文阐述了变电站内电流互感器极性的接法，并对现场电流互感器极性测试的方法进行了讨论，具有一定的实用参考价值。
2 电流互感器极性的接法2.1 变压器电流互感器极性的接法变压器二次设备需要电流测量数据的设备一般包括保护、测控、母线差动以及计量等，电流互感器各个绕组的二次侧分别用电缆接入对应的装置中，以220kV变压器电流互感器为例，如下图所示，其中电流互感器极性端P1均指向母线侧。
图1 220kV变压器电流互感器二次绕组分布对于变压器的差动保护，其电流的正方向，是指电流从母线流入变压器。
电流互感器的安装使用及接线检查
电流互感器的安装使用及接线检查电流互感器是一种用于测量和监控电流的电气设备。
它通常用于电力系统中，以便准确地测量电流的大小，并将其变成适合测量设备（如仪表、保护设备等）的信号。
本文将介绍电流互感器的安装、使用和接线检查的一般步骤和注意事项。
一、安装电流互感器：1. 选择合适的位置：电流互感器应安装在电流回路中，并放置在较为易于操作和维修的位置。
同时，应避免乱流区域或辐射场附近的安装以确保准确性和安全性。
2. 清理安装位置：在安装之前，要确保安装位置的干净和整洁，避免任何杂物或尘埃进入电流互感器。
3. 确保安装平稳：对于大型电流互感器，需要使用专用支架或支架。
安装过程中，要注意对传感器的保护，避免弯曲或扭曲。
4. 连接压接头：将电流互感器的二次绕组引出至压接头，确保压接头紧固，并检查接头的连接状态。
二、使用电流互感器：1. 将互感器连接到测量设备：通过连接电缆将电流互感器的二次绕组连接到测量设备，确保连接牢固。
2. 检查接地：检查电流互感器是否正确接地。
良好的接地可以防止电流互感器产生电气干扰或感应，同时保证设备的工作安全。
3. 校验电流互感器：在使用之前，需要对电流互感器进行校验，以确保其准确性和稳定性。
校验过程中，可以通过标准电流源和标准测量仪表进行比对。
三、接线检查：1. 检查一次侧接线：在使用电流互感器之前，应检查一次侧的接线是否牢固和正确。
检查过程中，要特别注意接线柱的松动或腐蚀。
2. 检查二次侧接线：同样地，应检查电流互感器二次侧的接线是否牢固和正确。
检查过程中，要注意接线端子的连接状态以及绝缘层是否完整。
3. 检查配套设备：除了电流互感器本身的接线，还需要检查配套设备（如测量仪表、保护设备等）的接线情况，确保其符合设计要求。
4. 进行功能测试：在接线检查完成后，还需要进行功能测试，确保电流互感器的正常工作。
测试可以通过施加标准电流来验证互感器的输出是否与预期一致。
总结：电流互感器的安装使用和接线检查是确保其正常工作和准确性的关键步骤。
电流互感器的接线方式、饱和及伏安特性,值得收藏!
电流互感器的接线方式、饱和及伏安特性，值得收藏！电流互感器（CT）是电力系统重要的电气设备，它承担着高、低压系统之间的隔离及高压量向低压量转换的职能。
在系统的保护、测量、计量等设备的正常工作中扮演着极其重要的角色。
整理了关于CT的相关知识点与大家分享，具体内容包括以下四个方面：1.电流互感器二次回路接线方式2.电流互感器的饱和3.电流互感器伏安特性4.电流互感器回路接线错误案例分析01电流互感器二次回路接线方式在变电站中，常用的电流互感器二次回路接线方式有单相接线、两相星形(或不完全星形)接线、三相星形(或全星形)接线、三角形接线及和电流接线等，它们根据需要应用于不同场合。
现将各种接线的特点及应用场合介绍如下。
（1）单相接线方式单相式接线，这种接线只有一只电流互感器组成，接线简单。
它可以用于小电流接地系统零序电流的测量，也可以用于三相对称电流中电流的测量或过负荷保护等。
（2）两相星形接线方式两相星形接线，这种接线由两相电流互感器组成，与三相星形接线相比，它缺少一只电流互感器(一般为B相)，所以又叫不完全星形接线。
它一般用于小电流接地系统的测量和保护回路，由于该系统没有零序电流，另外一相电流可以通过计算得出，所以该接线可以测量三相电流、有功功率、无功功率、电能等。
反应各类相间故障，但不能完全反应接地故障。
对于小电流接地系统，不完全星形接线不但节约了一相电流互感器的投资，在同一母线的不同出线发生异名相接地故障时，还能使跳开两条线路的几率下降了三分之二。
只有当AC相接地时才会跳开两条线路，AB、BC相接地时，由于B相没有电流互感器，则B相接地的一条线路将不跳闻。
由于小接地电流系统允许单相接地运行2小时，所以这一措施能够提高供电可靠性。
需要指出的是，同一母线上出线的电流互感器必须接在相同的相，否则有些故障时保护将不能动作。
（3）三相星形接线方式三相星形接线又叫全星形接线，这种接线由三只互感器按星形连接而成，相当于三只互感器公用零线。
电流互感器二次侧接地的有关规定
电流互感器二次侧接地的有关规定1、高压电流互感器的二次侧应有一点接地由于高压电源互感器的一次侧为高电压。
当一、二次线圈之间因绝缘损坏出现高压击穿时，将导致高压窜入低压。
如二次线圈有一点接地，就会将高压引入大地，使二次线圈保持地电位，从而确保了人身及设备的安全。
应当注意，电流互感器的二次回路只允许一点接地，而不允许再有接地点，否则有可能引起分流，造成测量误差的增大或者影响继电器的正常动作。
电流互感器二次回路的接地点应在K2端子处。
2、低压电流互感器的二次侧不应接地由于低压电流互感器的电压较低，一、二次线圈间的绝缘裕度大，发生一、二次线圈击穿的可能性小；另外，二次线圈的不接地将使二次回路及仪表的绝缘能力提高，还可使雷击烧毁仪表事故减小。
3、电流互感器二次侧为什么不允许开路由于电流互感器二次侧接的负载都是阻抗很小的电流线圈，因此它的二次测量是在接近于短路状态下工作的。
根据磁动势平衡可得公式：I1N1 - I2N2 = I0N1 可知，由于I1N1绝大部分被I2N2 所抵消，所以总的磁动势I0N1 很小，即激磁电流I0（即空载电流）很小，只有一次电流I1 的百分之几。
如果二次侧开路，则I2 =0 ，有I1N1 = I0N1 ，即I1 =I0，而I1 是一次电路负荷电流，不因互感器二次负载变化而变化。
因此，此时励磁电流就是I1，剧增几十倍，使励磁磁势剧增几十倍，这将产生：铁心过热，甚至烧毁互感器。
由于二次绕组匝数很多，会感应出危险的高电压，危及人身和设备安全。
因此，电流互感器二次侧绝对不许开路，在系统设计中，不允许在二次侧加装熔断器和断路器。
4、电流互感器二次回路开路的现象及后果运行中电流互感器二次侧开路可能有如下现象：1、由于铁心中磁通饱和，在二次侧可能产生数千伏的高压，在开路点可能出现放电现象，产生放电火花及放电声。
2、由于铁心中磁通饱和，引起损耗增大而发热，损坏绝缘，有异声异味。
3、与电流互感器相连的电流表指示摇摆不定或没有指示，电度表转速异常。
电流回路接地要求及两点接地案例和防护措施
38作者简介：刘杰(1988— )，男，工程师，硕士，从事特高压交流变电站运维检修工作。
刘杰，夏石伟，温英才，杨跃，朱圣群(国网浙江省电力有限公司检修分公司，浙江 杭州 311232)摘 要：针对目前常见的电流回路两点接地的危害，就电流回路接地要求进行了分析，根据现场实际执行情况，分析了3起电流回路两点接地案例发生原因，得出电流回路两点接地大多是因为运维检修工作造成的结论。
针对电流回路两点接地可能发生的环节，分别从设计、施工、运维检修3个阶段给出了相应的防范措施。
关键词：电流互感器；电流回路；两点接地；感应电流中图分类号：TM452；TM645.2 文献标识码：B 文章编号：1007-3175(2020)09-0038-05Abstract: Aiming at the hazards of current two-point grounding of current loops, the current loop grounding requirements are analyzed.According to the actual implementation on site, the causes of three cases of two-point grounding in the current loop were analyzed.It was concluded that the two points of grounding in the current loop were mostly caused by operation and maintenance work.Aiming at the possible points of two-point grounding of the current loop, corresponding preventive measures were given for the three stages of design, construction, operation and maintenance.Key words: current transformer; current loop; two-point grounding; induced currentLIU Jie, XIA Shi-wei, WEN Ying-cai, YANG Yue, ZHU Sheng-qun（Maintenance Company of State Grid Zhejiang Electric Power Co., Ltd, Hangzhou 3 232, China ）Grounding Requirements of Current Loop and Two-PointGrounding Cases and Protective Measures电流回路接地要求及两点接地案例和防护措施0 引言电流互感器将电力系统的一次大电流转换为二次小电流，用于测量、计量、保护、录波、安稳等相关功能。
变压器中性线上零序电流互感器的正确接法
变压器中性线上零序电流互感器的正确接法变压器中性线上零序电流互感器的正确接法变压器中性线上的零序电流互感器在电力系统中有着重要的作用，它可以检测系统中的零序电流，并通过监测结果反馈给控制系统，以实现对系统的保护和控制。
但是，若在接线过程中出现问题，可能会影响换流站的运行，甚至导致电力系统发生故障，因此变压器中性线上零序电流互感器的正确接法尤为关键。
在论述变压器中性线上零序电流互感器的正确接法之前，我们首先需要了解它的原理。
零序电流是指电力系统中三相电流的矢量和为零的电流，其通常与故障、绕组接地等问题有关。
零序电流互感器则是用于检测电力系统中的零序电流的传感器，它可以将变压器中性线上的零序电流转化为与之成比例的信号输出，以便控制系统进行处理。
在进行变压器中性线上零序电流互感器的接线时，需要注意以下几点：1. 接线位置由于变压器中性线上的零序电流较小，因此需要在接线位置上后续电路时注意避免短路。
在接线时应将零序电流互感器放置在变压器中性点附近，这样可以得到比较准确的零序电流值，并易于接线。
2. 接线方式在接线时需要注意，应该按照互感器的导线颜色和绝缘保护层进行接线。
通常，互感器的红线应当接到电源负极，黑线应当接到负载侧的线夹之间，保证互感器的通用性。
3. 保护措施由于变压器中性线上的电压较低，需要对接线设备进行保护，防止因误接产生高电压浪涌。
因此，在接线处应加装防浪涌器等保护装置，减小电感电压，并防止电缆或设备烧损。
在变压器中性线上零序电流互感器接线时需注意的这些要点，可以在一定程度上提高系统的安全性和稳定性，减少电力系统事故的发生。
同时，应切实加强对电力系统的监测和维护，及时发现问题，及时采取措施解决，以确保电力系统的安全和可靠运行。
除了正确的接线方式，变压器中性线上零序电流互感器的正确安装和使用也是至关重要的。
以下是一些值得注意的方面：1. 安装位置变压器中性线上零序电流互感器应该放置在距离变压器中性点尽可能近的位置上，这有利于减少测量误差。
电压互感器、电流互感器二次接地规范
电压互感器、电流互感器二次接地规范电压互感器：1、独立的、与其它电压互感器二次回路没有电的联系的二次回路中性线，应在开关场实现一点接地，包括重合闸和检同期装置用电压互感器二次回路。
2、公用电压互感器的二次回路只允许在控制室内有一点接地。
3、用于发电机定子接地保护的发电机中性点电压互感器二次侧接地点应设在接地保护柜内。
4、线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。
5、所有PT的中性点均引至中控室中的某一保护柜内全站一点接地。
电流互感器：1、公用电流互感器二次绕组的二次回路只允许、且必须在相关保护屏内一点接地。
接地点设在直接连接的保护屏端子排外侧端子。
【释义】公用电流互感器二次绕组的情况包括：差动保护、各种双断路器主接线的保护直接进行物理并接的电流和回路。
2、独立的、与其它电流互感器二次回路没有电的联系的二次回路应在开关场一点接地。
【释义】电流互感器二次绕组在开关场接地更适宜，当一次绕组击穿时，接地线最短，限制高电压传入二次回路最有效。
3、开口三角不设置熔断器，用于励磁的电压互感器不用熔断器。
接地要求规范：1.电压互感器N相用4mm2的双色线接至接地母排上，并在接地线两侧悬挂“全站TV N600唯一接地点，不得拆除”的标示牌。
2.开关场的端子箱内应设置截面不少于100 mm2的裸铜排，并使用截面不少于100 mm2 的铜缆与电缆沟道内的等电位接地网连接。
3.装设静态保护和控制装置的屏柜地面下宜用截面不小于100mm2的接地铜排直接连接构成等电位接地母线。
接地母线应首末可靠连接成环网，并用截面不小于50mm2、不少于4 根铜排与厂、站的接地网直接连接。
4.静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。
屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。
接地铜排应用截面不小于50mm2的铜排与地面下的等电位接地母线相连。
电流互感器接线原则及使用注意事项
电流互感器接线原则及使用注意事项在接线方面，电流互感器有一些原则和注意事项需要遵守，确保其工作正常、准确和安全。
首先是接线原则：1.接地：电流互感器的金属外壳需要接地，以确保安全。
对于带有金属外壳的互感器，将外壳接地，通常可以使用电气接地刀开关或导线进行接地。
2.连接方向：电流互感器有两个端子，一个是主绕组端子，用于连接被测电流线路；另一个是测量线圈端子，用于连接仪表、控制器或保护设备。
在接线时，需要正确连接这两个端子，以保证测量的准确性。
通常，主绕组的电流方向与被测电流方向相同，测量线圈的电流方向则相反。
3.定向标记：电流互感器上通常有一个定向标记，用于指示主绕组和测量线圈的方向。
确保正确连接电源和负载之前，应该检查互感器上的定向标记。
其次是使用注意事项：1.避免过载：电流互感器有其额定电流，如果将超过这个额定电流的电流通过互感器，可能会导致互感器过载。
因此，在选择互感器时，需要根据被测电流的最大值来选定合适的额定电流。
2.避免短路：电流互感器会在连接短路时产生非常高的瞬态电流，这可能导致设备或互感器本身的损坏。
因此，在安装和维护过程中，需要注意避免短路现象，并确保互感器有足够的绝缘和耐压能力。
3.定期检查：定期对电流互感器进行检查是必要的，以确保其正常工作。
检查包括检查连接线路是否松动、绝缘是否完好、外壳是否有损坏等。
任何发现的问题都需要及时修复或更换互感器，以保证测量的准确性和安全性。
4.防止谐波干扰：电流互感器在测量电流时，有时会受到谐波干扰的影响，这可能导致测量结果的误差。
因此，对于存在谐波电流的场合，需要使用具有抑制谐波能力的互感器，并采取补偿措施，以确保测量的准确性。
5.遵循安装规范：在安装电流互感器时，需要根据相关的安装规范进行操作。
安装过程需要注意防止任何不必要的机械冲击，避免长时间暴露在水分和腐蚀性气体中，并确保连接线路的正确接线和固定。
总结起来，电流互感器的接线原则包括接地、正确连接方向和检查定向标记。
电流互感器的四种接线方法
电流互感器的接法不复杂，只有四种接线形式。
1、是单台电流互感器的接线形式。
只能反映单相电流的情况，适用于需要测量一相电流或三相负荷平衡，测量一相就可知道三相的情况，大部分接用电流表。
2、三相完全星形接线和三角形接线形式。
三相电流互感器能够及时准确了解三相负荷的变化情况，多用在变压器差动保护接线中。
只使用三相完全星形接线的可在中性点直接接地系统中用于电能表的电流采集。
三相三继电器接线方式不仅能反应各种类型的相间短路，也能反应单相接地短路，所以这种接线方式用于中性点直接接地系统中作为相间短路保护和单相接地短路的保护。
3、两相不完全星形接线形式。
在实际工作中用得最多。
它节省了一台电流互感器，用A、C相的合成电流形成反相的B相电流。
二相双继电器接线方式能反应相间短路，但不能完全反应单相接地短路，所以不能作单相接地保护。
这种接线方式用于中性点不接地系统或经消弧线圈接地系统作相间短路保护。
4、两相差电流接线形式。
也仅用于三相三线制电路中，中性点不接地，也无中性线，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。
但故障形式不同时，其灵敏度不同。
这种接线方式常用于10kV 及以下的配电网作相间短路保护。
由于此种保护灵敏度低，现代已经很少用了。
