土木工程制图概述基本知识

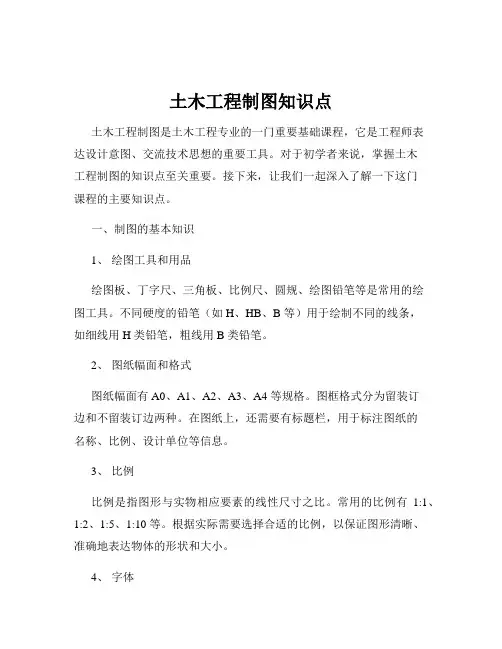

土木工程制图知识点
土木工程制图知识点土木工程制图是土木工程专业的一门重要基础课程，它是工程师表达设计意图、交流技术思想的重要工具。
对于初学者来说，掌握土木工程制图的知识点至关重要。
接下来，让我们一起深入了解一下这门课程的主要知识点。
一、制图的基本知识1、绘图工具和用品绘图板、丁字尺、三角板、比例尺、圆规、绘图铅笔等是常用的绘图工具。
不同硬度的铅笔（如 H、HB、B 等）用于绘制不同的线条，如细线用 H 类铅笔，粗线用 B 类铅笔。
2、图纸幅面和格式图纸幅面有 A0、A1、A2、A3、A4 等规格。
图框格式分为留装订边和不留装订边两种。
在图纸上，还需要有标题栏，用于标注图纸的名称、比例、设计单位等信息。
3、比例比例是指图形与实物相应要素的线性尺寸之比。
常用的比例有1:1、1:2、1:5、1:10 等。
根据实际需要选择合适的比例，以保证图形清晰、准确地表达物体的形状和大小。
4、字体工程图中的字体应工整、清晰，一般采用长仿宋体。
字高应从25mm、35mm、5mm、7mm、10mm 等系列中选用。
5、图线图线有线型和线宽之分。
线型包括实线、虚线、点划线、双点划线等，不同的线型用于表达不同的物体和结构。
线宽则分为粗线、中粗线和细线，粗线一般用于主要轮廓线，细线用于尺寸线、图例线等。
二、投影的基本知识1、投影法的分类投影法分为中心投影法和平行投影法。
中心投影法所得的投影图立体感强，但不能准确反映物体的真实形状和大小。
平行投影法又分为正投影法和斜投影法，正投影法是土木工程制图中主要采用的投影方法。
2、点、线、面的投影点的投影规律是：点的正面投影和水平投影的连线垂直于 X 轴，点的正面投影和侧面投影的连线垂直于 Z 轴，点的水平投影到 X 轴的距离等于侧面投影到 Z 轴的距离。
直线的投影特性有：真实性（直线平行于投影面时，其投影反映实长）、积聚性（直线垂直于投影面时，其投影积聚为一点）、类似性（直线倾斜于投影面时，其投影变短）。

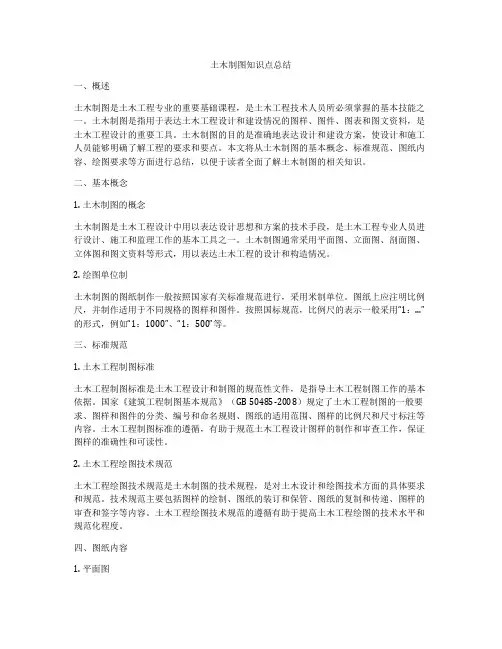

土木制图知识点总结
土木制图知识点总结一、概述土木制图是土木工程专业的重要基础课程，是土木工程技术人员所必须掌握的基本技能之一。
土木制图是指用于表达土木工程设计和建设情况的图样、图件、图表和图文资料，是土木工程设计的重要工具。
土木制图的目的是准确地表达设计和建设方案，使设计和施工人员能够明确了解工程的要求和要点。
本文将从土木制图的基本概念、标准规范、图纸内容、绘图要求等方面进行总结，以便于读者全面了解土木制图的相关知识。
二、基本概念1. 土木制图的概念土木制图是土木工程设计中用以表达设计思想和方案的技术手段，是土木工程专业人员进行设计、施工和监理工作的基本工具之一。
土木制图通常采用平面图、立面图、剖面图、立体图和图文资料等形式，用以表达土木工程的设计和构造情况。
2. 绘图单位制土木制图的图纸制作一般按照国家有关标准规范进行，采用米制单位。
图纸上应注明比例尺，并制作适用于不同规格的图样和图件。
按照国标规范，比例尺的表示一般采用“1：...”的形式，例如“1：1000”、“1：500”等。
三、标准规范1. 土木工程制图标准土木工程制图标准是土木工程设计和制图的规范性文件，是指导土木工程制图工作的基本依据。
国家《建筑工程制图基本规范》（GB 50485-2008）规定了土木工程制图的一般要求、图样和图件的分类、编号和命名规则、图纸的适用范围、图样的比例尺和尺寸标注等内容。
土木工程制图标准的遵循，有助于规范土木工程设计图样的制作和审查工作，保证图样的准确性和可读性。
2. 土木工程绘图技术规范土木工程绘图技术规范是土木制图的技术规程，是对土木设计和绘图技术方面的具体要求和规范。
技术规范主要包括图样的绘制、图纸的装订和保管、图纸的复制和传递、图样的审查和签字等内容。
土木工程绘图技术规范的遵循有助于提高土木工程绘图的技术水平和规范化程度。
四、图纸内容1. 平面图土木工程设计中的平面图一般指平面布置图和平面结构图。
平面布置图是对土木工程设计的整体布置情况进行表达，包括建筑物的布置情况和道路、广场、绿地等的布置示意。
土木工程制图
03
建筑剖面图： 表示建筑物的 内部结构和空
间关系
06
建筑模型：表 示建筑物的立 体形象和空间
关系
结构设计
建筑结构设计：房屋、桥梁、 隧道等建筑物的结构设计
电子结构设计：电子产品、电路 板、芯片等电子设备的结构设计
机械结构设计：机械设备、汽车、 飞机等机械产品的结构设计
工业结构设计：工厂、生产线、 仓储等工业设施的结构设计
03
线型和字体的选择应与图纸的内容和目的相适应
04
线型和字体的规范使用有助于提高图纸的可读性和准确性
制图的具体步骤
绘制平面图
01
确定图纸比例和尺寸
02
绘制轴线、墙线、门窗等基本元素
03
添加标注、文字说明等辅助信息
04
检查图纸，确保无误后提交
绘制立面图
确定图纸比例 和尺寸
绘制建筑物的 立面纹理和装 饰细节
图、电气详图等
比例和尺寸标注
比例和尺寸标注的 规范：符合国家标 准和行业规范
比例：表示图形与 实物之间的相对大 小关系
尺寸标注：表示图 形中各部分尺寸的 大小和位置
比例和尺寸标注的 方法：使用绘图工 具和软件进行标注
线型和字体
01
线型：粗细、虚实、颜色等，用于表示不同类型和层次的信息
02
字体：字号、字体、颜色等，用于表示不同类型和层次的信息
绘制剖切线：在剖切位置
02 绘制剖切线，表示剖切的
方向和深度
标注尺寸和符号：在剖面
04 图上标注尺寸和符号，以
便理解和分析
制图的应用领域
建筑设计
01
建筑平面图： 表示建筑物的 平面布局和功
能分区
大一土木工程制图知识点
大一土木工程制图知识点在土木工程领域中，制图是非常重要的一项技能。
土木工程制图能够帮助工程师们将设计概念转化为具体的图纸，使得施工和实施过程更加准确、高效。
本文将介绍大一土木工程学生需要了解的一些制图知识点。
一、制图基础知识1. 不同类型的图纸在土木工程制图中，常见的图纸包括平面图、标高图、剖面图等。
平面图主要用于展示建筑物或项目在水平方向上的布局；标高图则用于展示不同高度处的横截面；剖面图则用于展示建筑物或项目在垂直方向上的特征。
2. 坐标系和比例尺在制图过程中，使用坐标系和比例尺是非常重要的。
坐标系用于确定图纸上各个点的位置，常见的坐标系包括笛卡尔坐标系和极坐标系。
比例尺则用于表示图纸上的距离与实际距离之间的比例关系。
3. 图纸的规格和格式不同的图纸有不同的规格和格式。
一般情况下，土木工程制图采用ISO国际标准系列规定的图纸规格。
同时，图纸的格式也要符合一定的要求，比如标注清晰、符合规范等。
二、绘制平面图1. 土木工程平面图的要素土木工程平面图主要包括建筑物的平面布局、道路与路径、地形特征等要素。
在绘制平面图时，需要注意选择适当的比例尺、标注清晰的图例和符号，并确保与相关图纸的协调。
2. 建筑物平面布局图的绘制建筑物平面布局图主要展示建筑物在地面上的布局和分区。
绘制建筑物平面布局图时，需要先了解建筑物的功能分区、房间布局及大小等信息，并合理安排各个要素在图纸上的位置和比例。
3. 道路与路径的绘制道路与路径在土木工程中起着重要的交通引导和连接作用。
绘制道路与路径时，需要根据实际情况选择合适的比例尺、标注道路宽度、交叉口和交通标志等要素，并确保图纸的清晰度和美观度。
三、绘制标高图1. 标高图的作用和要素标高图主要用于表示建筑物或项目在不同高度处的特征。
标高图的要素包括标高线、高差、坡度等。
在绘制标高图时，需要确定合适的比例尺，并使用符合规范的标注方法和符号。
2. 标高线和高差的表示标高线是标高图中标示高程的主要线条。
土木工程制图基本知识
9
建筑工程制图标准
建筑工程制图方面国家标准的总代号GB.有 关建筑制图方面的标准共有六分册,即：
房屋建筑制图统一标准 GB/T50001-2001 总图制图标准 GB/T50103-2001 建筑制图标准 GB/T50104-2001 建筑结构制图标准 GB/T50105-2001
4. 当拉丁字母单独作代号或符号时,不使用I、 O、Z三个字母,以免同阿拉伯数字的1、0、 2相混淆.
29
三、图纸幅面和格式
为了使图纸整齐,便于装订和保管,国标中规 定了图纸的幅面尺寸.
有 A0,A1,A2,A3,A4五种格式,尺寸看下表. 图纸幅面有横式常边横向和竖式短边横向.
30
尺寸代 号
2. 图纸上的汉字应写成长仿宋体,即高宽比是 根2；
3. 要写好长仿宋体,首先要练好基本笔划的特 点和写法.我国的汉字多达数万,但仅由八种基 本笔画组成：横、竖、撇、捺、点、挑、钩、
折.
26
规定
4. 要写好长仿宋体除练好基本笔划外,还应 注意字体结构的特点和写法. 即应布局匀称,高宽足格,按汉字笔画部首的 左右结构、上下结构、里外结构等形式,适 应分配好字的各组成部分的比例和位置.
§1-1 制图标准 §1-2 国家标准技术制图基本规定 §1-3 几何作图 §1-4 绘图技能
3
§1-1 制图标准
建筑工程图是表达建筑工程设计的重要技术 资料,是建筑施工的依据.
为统一工程图样的画法,便于交流技术和提高 制图效率,国家制定了一系列标准.
国家标准就是工程界语言的法规. 我国发布的标准明确规定,每一个工程技术人
土木工程制图与识图制图的基本知识课件
THANKS。
结构施工图识读
总结词
结构施工图是表示建筑物内部结构布置、构件连接方式以及结构材料的图纸。
详细描述
结构施工图包括基础图、梁板柱布置图、节点大样图等，是指导结构工程师进行结构设计的重要依据 。在识读结构施工图时，需要关注结构的稳定性、安全性和经济性，同时了解各部分结构的受力情况 和连接方式，以确保建筑物的安全可靠。
MicroStation软件应用
MicroStation是一款专业的土木工程制图软 件，具有强大的三维建模和可视化功能。
MicroStation提供了丰富的绘图工具和编辑 命令，能够绘制各种土木工程图纸，如建筑 、结构、给排水等。它还支持各种标准格式
，如DGN、DXF等，方便与其他软件进行 数据交换。此外，MicroStation还提供了强 大的三维建模和可视化功能，能够生成高质 量的三维模型和效果图，方便设计师进行方
正投影法与三视图
正投影法
正投影法是一种常用的投影方法，它能够真实地反映物体的 形状和大小，且作图简便。在正投影图中，物体的各个面都 被真实地表现出来，且各面的尺寸与实际相符。
三视图
三视图是指主视图、左视图和俯视图。一个物体从三个不同 的方向进行正投影，得到三个视图，这三个视图共同构成了 物体的完整视图。在土木工程制图中，三视图是表达物体形 状和大小的基本方法。
了解如何绘制暖通空调系统图，包括冷热源、水系统等。
04
工程识图
建筑施工图识读
总结词
建筑施工图是表示建筑物的外部形状、内部布置、构造要求、装修要求以及建筑 物的具体尺寸、标高等信息的图纸。
详细描述
建筑施工图包括总平面图、平面图、立面图、剖面图和详图等，是指导施工人员 进行施工的重要依据。在识读建筑施工图时，需要注意建筑物的平面布局、立面 设计、剖面结构以及细部构造等信息，以确保施工质量和进度。
《土木制图技术》制图基本知识
多边形是由直线段组成的封闭图形 ，可以通过顶点坐标确定一个多边 形的方法来绘制多边形。
三视图的形成与绘制
主视图
主视图是正对着物体放置，并从 物体的前方观察得到的视图。它
主要表现物体的长度和宽度。
左视图
左视图是从物体的左侧观察得到 的视图。它主要表现物体的长度
和高度。
俯视图
俯视图是从物体的上方观察得到 的视图。它主要表现物体的宽度
透视投影
透视投影是一种将三维物体转换为二 维图形的方法，通过将投影线与投影 面之间的角度设置为透视角度来表现 物体的形状和大小。
平面图形的绘制
直线绘制
直线是平面图形中最基本的元素 之一，可以通过两点确定一条直
线的方法来绘制直线。
圆绘制
圆是平面图形中最基本的元素之一 ，可以通过圆心和半径确定一个圆 的方法来绘制圆。
制图工具与仪器
01
02
03
绘图笔
用于绘制图纸的笔，有不 同规格和颜色，以满足不 同图纸的要求。
尺规
包括直尺、圆规、三角板 等，用于绘制精确的线条 和平面。
模板
提供标准化的绘图元素， 如常用的图形和符号，方 便绘图。
制图材料的选择
纸张
根据图纸的大小和要求选 择合适的纸张，常用的有 绘图纸、硫酸纸等。
建筑动画的制作流程
包括模型建立、材质贴图、动画设置、渲染输出等步骤。
建筑动画的应用
建筑动画广泛应用于建筑设计、城市规划、房地产营销等领域，能够直观地展示建筑物 的外观和特点，提高客户对项目的认知度和兴趣。
THANKS
谢谢您的观看
表示建筑物的给水系统，包括给水管网、水 表、阀门等。
排水图
表示建筑物的排水系统，包括排水管网、排 水泵、污水处理设施等。
第1章土木工程制图概述
第一章土木工程制图概述（到给排水在线上收集）内容包括基本绘图知识点线面轴视图具体内容与后面实例进行的结合起来。
1.1土木工程图纸绘制介绍图纸是工程师的语言，种类很多，主要可分为土木工程图和机械工程图。
土木工程领域中使用土木工程图，按专业可分为建筑图、结构图、采暖空调图、给排水图、电气图和工艺流程图等。
另外，各个专业还可有自己的专业图纸。
传统上，所有的这些图纸都是工程师用图板和丁字尺来绘制。
AutoCAD的开发和应用，把广大工程师从繁重的绘图工作中解放出来，大大提高了工作效率，极少的人就可以在较短的时间内完成原来需要很多人在几个月甚至更长时间内才能完成的工作。
并且，用CAD系列软件绘图还具有更加美观、功能强大、修改方便、交流传送更加快捷等优点。
在工程领域，技术人员和管理人员都要有一定的绘图能力和识图能力。
不同的专业图纸其表达方式也不同，国家在绘图中还有一定的标准。
1.2土木工程图纸绘制规范土木工程专业或相关专业工作人员经常要绘制一些工程图纸，所以要有一些绘图规范。
1.2.1图纸规范（GBJ1-86）在AutoCAD2004中，电子图纸是无限延伸的。
为了统一起见，必须有一定的规范。
在进行电脑绘图前，必须设定一定的绘图范围，同时设定一个图纸加边框。
图纸尺寸我国GB工程制图标准规定，A系列图纸的具体规格详见表所示。
由图可以更清晰地看出其相对大小。
图1-1 A幅面图纸大小示例图框与图纸四边间距(两个图)我国GB制图规范规定，图1-1中的图框与图纸周边的各间距如表1-2所示。
标题栏、会签栏标题栏可以记录有图纸有关的绘图、设计、审核等信息。
标题栏的尺寸等有规定，各个行业之间有一定的差别。
建筑工程图每张图纸都要有标题栏（简称图标）。
其内容有：工程名称、图名、图号、设计号、设计人、绘图人、审核人员等的签名和日期。
图标应放在图纸的右下角。
如图1-3所示。
常见的标题栏格式见图所示。
标题栏的尺寸如表1-3所示。
表1-2 标准标题栏尺寸（单位：mm）标题栏除了尺寸有规定，里面的内容也有一个规范要求。
土木工程制图课件
给水系统图应包括管道平面布置图、管道纵剖面图和节点详图等，以 便更好地了解整个给水系统的结构和运作方式。
排水系统图
排水系统图概述
排水系统图是表示排水管道布置的系统图，包括污水管道、 雨水管道、废水处理设施等组成部分。
绘制要求
在绘制排水系统图时，应按照实际比例尺，详细标注管道 的管径、标高、坡度等参数，并清晰地表示出各个部件的 连接关系。
土木工程制图课件
contents
目录
• 土木工程制图概述 • 投影法与三视图 • 建筑施工图 • 结构施工图 • 给排水施工图 • 暖通空调施工图
01 土木工程制图概述
制图的基本知识
01
02
03
制图比例与尺寸
了解不同比例尺在图纸上 的表示方法和应用，掌握 尺寸标注的规则和技巧。
投影法与视图
学习正投影、斜投影、透 视图等基本投影方法，理 解三视图的形成和关系。
建筑立面图
总结词
表示建筑物的垂直立面效果的图纸
详细描述
建筑立面图是表示建筑物的垂直立面效果的图纸，主要表示建筑物的外观造型、 门窗、阳台、装饰等，是施工和管理的依据。
建筑剖面图
总结词
表示建筑物内部空间结构和构造的图 纸
详细描述
建筑剖面图是表示建筑物内部空间结 构和构造的图纸，主要表示建筑物的 楼层高度、梁板结构、墙体厚度等， 是施工和管理的依据。
图纸内容
排水系统图应包括管道平面布置图、管道纵剖面图和节点 详图等，以便更好地了解整个排水系统的结构和运作方式。
消防系统图
消防系统图概述
消防系统图是表示消防管道布置的系统图，包括消防泵、消防水池、消防栓等组成部分。
绘制要求
在绘制消防系统图时，应按照实际比例尺，详细标注管道的管径、标高、坡度等参数，并 清晰地表示出各个部件的连接关系。
土木工程制图——第一章制图的基本知识与技能
1:1
2:1 1:2
§1-1 制图标准的基本规定概述
2 4
需要按比例绘制图样时，应由表1-2的系列中选取适当的比 例；必要时，也允许选取表1-3中的比例。（注：n为正整数）
表 1－2
种类 原值比例 放大比例 缩小比例
比例 1:1 2:1 5:1 210n:1 510n:1 1:2 1:5 1:10 1:110n 1:210n 1:510n
2.尺寸线为被注长度的度量线
尺寸线用细实线画，不得用图样中的任何线代替。
尺寸线应与被注长度平行。
29
3 §1-1 制图标准的基本规定概述
0
画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于10 mm。 平行排列的尺寸线间距为7 mm～10 mm，且应保持一致。
互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序排 列。
3.球径 标注球的半径或直径时，需在半（直）径符号前，加注球形 代号“S”，其他注写规则与圆半（直）径的相同。
37
§1-1 制图标准的基本规定概述
三、角度、弧长、弦长的标注
弧长
角度
弦长
38
§1-2 绘图工具和仪器的使用方法
自学，见课本P53-56
39
4
§1-3 几何作图
0
一、平面图形的尺寸分析
§1-1 制图标准的基本规定概述
8
一、图纸幅面和图框格式
图纸基本幅面的尺寸如表所示：
图纸长边加长尺寸见书本P40：
§1-1 制图标准的基本规定概述
9
不留装订边图纸的图框格式及尺寸代号的意义：
1 §1-1 制图标准的基本规定概述
0
留有装订边图纸的图框格式及尺寸代号的意义：
土木工程制图——制图的基本知识与技能课件
CAD技术，能够高效、准确地进行制图操作。
02
学习BIM技术
建筑信息模型（BIM）技术是当前热门的制图技术，它能够实现多维度
的工程信息管理和协同设计，提升制图效率和质量。
03
了解3D打印技术
3D打印技术在土木工程中应用逐渐增多，掌握3D打印技术可以开拓更
广阔的制图领域。
掌握相关软件和工具的高级功能
给水管线图
解读给水管线的走向、管径和连 接方式，了解建筑物内的给水系
统布局和水源供应情况。
排水管线图
解读排水管线的走向、坡度、检 查井位置等，了解建筑物内的排
水系统布局和废水排放方式。
消防设施布置图
解读消火栓、喷淋头等消防设施 的位置和覆盖范围，确保建筑物
内的消防安全。
04
制图实例与实战演练
绘制建筑平面图实战演练
绘制结构施工图实战演练
结构施工图的概述
这部分我们将重点解释结构施工图的内容和表达 方式，包括钢筋混凝土结构、钢结构等。
绘图规范和标准
我们会深入讲解结构施工图的绘图规范和标准， 以确保你绘制的图纸符合行业标准。
实例解析
通过多个实例，我们将演示如何精确绘制结构施 工图，并指出需要注意的关键点。
图纸审核与修改实战演练
对于大量的测量数据和设计参数，如何进行有效的处理和可视化是一个挑战。 解决方法包括运用专业的数据处理软件和工具，选择合适的图表类型，以直观 、准确地呈现数据。
制图与实际情况不符时的应对措施
重新核实数据
当发现制图与实际情况不符时，首先应重新核实所使用的数据，确 保数据的准确性和完整性。
现场勘查与校对
建筑平面图的概述
首先，我们会详细解释建筑平面图的定义、作用和内容，帮助你全 面了解这个重要概念。
土木工程制图基础知识经典实用
(7)折断线直线间的符号和波浪线都徒手画出。折 断线应通过被折断图形的轮廓线，其两端各画出 23mm。
土木工程制图基础知识
1.1.4 字体（命令流text） 字高 长仿宋字高宽关系
注意：字高不应小于2.5mm。
土木工程制图基础知识
拉丁字母、阿拉伯数字与罗马数字的书写规则
注意：拉丁字母I、O、Z不宜在图中使用，以防与数字1、0、 2混淆。
目录
1
制图规格及基本技能
2
投影制图
3
建筑施工图
4
结构施工图
5
计算机绘图软件的应用
土木工程制图基础知识
第1章 制图规格及基本 技能
本章结构
1
制图基本规格
2
绘图工具
3
几何图形画法
土木工程制图基础知识
1.1 制图基本规格
土木工程制图基础知识
1.1 制图基本规格
本章主要介绍中华人民共和国建设部颁布的《房屋建筑 制图统一标准》GB/T50001-2010、《建筑制图标准》 GB/T50104-2010、《建筑结构制图》 GB/T50105-2010 中的部分内容。
土木工程制图基础知识
（2）正四边形
（3）正五边形
（4）正六边形
土木工程制图基础知识
（5）任意正多边形的画法
作图步骤： 1）把直径AB分为七等分，得等分点1、2、3、4、5、6； 2）以点A 为圆心，AB长为半径作圆弧，交水平直径的延长 线于E、F两点； 3）从E、F两点分别向各偶数点（2、4、6）连线并延长相交 于圆周上的Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、 Ⅵ 点，依次连接A、Ⅰ、 Ⅱ、Ⅲ、Ⅳ、Ⅴ、 Ⅵ土各木工点程即制得图基所础作知的识 正七边形。
《土木制图技术》制图基本知识
结构施工图的阅读与绘制
01
基础施工图的阅读与 绘制
了解地基状况、基础类型和埋深等， 为结构设计提供依据。
02
主体结构施工图的阅 读与绘制
明确各层梁板柱墙等承重构件的布置 、大小、连接方式等，为施工提供详 细指导。
03
楼盖结构施工图的阅 读与绘制
掌握楼盖板的布置、跨度、厚度、配 筋等，为楼盖结构设计提供依据。
较好的表现力和精度。
建筑形体的断面图
横断面图
用一个横断面将建筑形体切断 ，可以表示建筑形体的横向结 构和构造，具有较好的表现力
和精度。
纵断面图
用一个纵断面将建筑形体切断， 可以表示建筑形体的纵向结构和 构造，具有较好的表现力和精度 。
综合断面图
用多个横断面和纵断面将建筑形体 全部切断，可以表示建筑形体的全 面结构和构造，具有较高的精度和 表现力。
标注与注释
学习如何使用天正CAD的标注和注释功能，如尺 寸标注、文字注释等。
绘制建筑图形
学习如何使用天正CAD的建筑模块绘制各种建筑 图形，如墙体、门窗、楼梯、轴网等。
布图与打印
掌握天正CAD的布图和打印功能，学会将图形输 出为纸张或PDF等格式。
THANK YOU.
制图工具与使用方法
手工绘图工具
包括绘图板、绘图铅笔、橡皮擦、比例尺、圆规等。
计算机辅助设计软件
如AutoCAD、SolidWorks等，涉及软件界面、绘图命令、编辑命令等。
制图基本步骤与流程
分析问题
明确绘图目的和要求，了解相关标准和规范。
收集资料
收集相关图纸、技术文件等。
制定方案
确定绘图方案、选用合适的图形表达方法。
给水排水施工图的阅读与绘制
土木工程制图
土木工程制图基础知识1.平面展开：把几何体的表面，按其实际形状和大小摊平在一个平面上，称为表面展开。
2.展开后得到的图形，称为物体的表面展开图。
3.图纸的幅面：是指图纸本身的大小规格。
4.制图中为了使图样中的字体整齐，美观，清晰，易认，书写字体必须做到：①字体工整；②笔画清楚；③间隔均匀；④排列整齐。
5.图线：是指起点和终点以任意方式连接的一种几何图形，形状可以是直线或曲线，连续线或不连续线。
6.图线的画法和要求：①绘制图线时，应用力一致，速度均匀，线条应达到光滑，圆润，浓淡一致的要求；②虚线，单点长画线和双点长画线的线段长度和间隔应保持一致；③单点长画线和双点长画线的起止端不应是点；④虚线与虚线，点画线与点画线，虚线及点画线与其它线段相交时，必须是线段相交，但当虚线为实线的延长线，应留有间隔；⑤图线不得与文字，数字或符号重叠，相交。
7.绘图仪器：①圆规；②分规；③点圆规。
8.徒手图：不用绘图仪器，徒手作出的图称为徒手图。
9.仪器绘图的步骤：①绘图前的准备工作；②画图幅，图框和标题栏；③布图；④画底稿；⑤描深。
10.仪器绘图前的准备工作：①阅读有关文件，资料，了解所要绘制图样的内容和要求；②准备绘图仪器和工具，擦净图板，三角板，丁字尺，削好铅笔，调整好分规和圆规；③图纸应位于图板偏左下的位置，图纸下边距图板边缘至少要留有丁字尺尺身的宽度，图纸的四角用透明胶带纸固定在图板上。
11.描深的顺序：先曲线后直线→先实线后虚线→先粗线后细线。
12.形体分析法：在分析组合体时，常按其组合形式把组合体分成若干基本几何体，再分析各基本几何体之间的关系，从而弄清形状特征及投影特点，为准确绘制组合体的投影图提供依据。
这种为便于画图，把物体人为地分析成若干基本几何体的分析方法，称为形体分析法。
目的；主要是弄清组合形状，为画组合体投影图打基础。
13.画组合体投影图的步骤：①进行形体分析；②进行投影分析，确定投影方案；③根据物体的大小和复杂程度，确定图样的比例和图纸的幅面，并用中心线，对称线或基线，定出各投影的位置；④逐个画出各组成部分的投影；⑤检查所画的投影图是否正确；⑥按规定线型加深。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
投影法表达空间几何形体（点、线、面、体）的理论和方法。 （2）制图基础要求学生学会仪器绘图和徒手绘图的方 法，贯彻、执行国家标准中有关土木工程制图的基本规定， 掌握工程形体投影图的画法、读法、尺寸注法和构型设计。 （3）通过土木工程专业图的学习，应了解一点有关专 业的一些基本知识，土木工程专业图的内容和图示特点，遵
a
c
b H e d
当线段或平面平行于投影面时，其投影反映实长或实形。
2. 积聚性
A C D B E
c a（ b） e d
H
当线段或平面垂直于投影面时，其投影积聚为点或线段。
3. 类似性
A C D
B
E
a
b c e d
H
当线段或平面倾斜于投影面时，其投影变短或变小。
4. 平行性
A C
B
D a
b c H d
图纸是工程师的语言。 图纸是平面的，而建筑是立 体的，如何将立体的物体在 平面上表达出来，用到的基 本知识是画法几何，因此图 纸是工程师的语言，其语法 就是画法几何。 画法几何是研究空间几何要素和几何形体在平面上的 表示方法（图示法）以及在平面上如何解决空间几何 问题的方法（图解法）。
当两线段平行时，其投影仍然平行。
不可逆性：
A
空 间 几 何 形 体
投 影
A a
A
a
（2）轴测投影图：将物体连同其直角坐标体系，沿 不平行于任一坐标平面的方向，用平行投影法将其投射在 单一投影面上所得到的图形。
投影原理
轴测图
轴测投影图能同时反 映出物体长、宽、高三个 方向的尺度，富有立体感， 可以作为帮助读图的辅助
本课程的主要任务是： （1）培养用投影法以二维平面图形表达空间形状的 能力。 （2）培养对空间形体的形象思维能力。 （3）培养创造性构型设计能力。 （4）培养使用仪器绘制、徒手绘图和阅读土木工程 专业图的能力。 （5）培养工程意识、贯彻、执行国家标准的意识。
1.1.2 本课程的内容与要求
（1）画法几何是土木工程制图的理论基础，应掌握用
守有关专业制图标准的规定，掌握绘制和阅读专业图的方法。
1.1.3 本课程的学习方法 认真地完成一定数量的绘图与读图的习题和作业。
通过由物画图和由图想物的反复实践来培养对空间形 体的形象思维能力。
通过绘图作业培养绘制土木工程专业图的能力。
1.2 投影的基本知识
1.2.1 投影的概念及其分类
物体受光线照射会 在平面上投下影子
1.2.1 正投影法的基本性质
1. 实形性 当线段或平面平行于投影面时，其投影
反映实长或实形。 2. 积聚性 当线段或平面垂直于投影面时，其投影
积聚为点或线段。 3. 类似性 当线段或平面倾斜于投影面时，其投影
变短或变小。
4. 平行性 当两线段平行时，其投影仍然平行。
1. 实形性
A C D B E
多面正 投影图
轴测投 影图
透视投 影图
三种投影图的区别
（4）标高投影图：在物体的水平投影上加注某些特 征面、线以及控制点的高程数值和比例的单面正投影。
投影法及其应用
画透视图
画斜轴测图
中心投影法
投影方法 平行投影法
斜投影法 正投影法
画标高图 及正轴测图
单面投影
多面投影
画工程图样
ቤተ መጻሕፍቲ ባይዱ
本章结束
V面投影
W面投影
H面投影
正投影图
多面正投影图具有度量性好、绘图简便、 利于图示和图解等优点，它是工程中应用最 广泛的一种图示法，也是本课程的学习重点。 本书主要讲述该类投影图
多面正投影图的缺点是直观性和立体感 差，必须把多个投影综合起来，才能想象出 形体的完整形状。这种想象能力是要经过一 定的培养和训练才能具备的。
性图样。在土木工程中常
用来绘制给水排水、采暖 通风和空气调节等方面的 管道系统图。
（3）透视投影图：用中心投影法将物体投射在单一 投影面上所得到的图形。
透视投影图有很强的立体感，形象逼真，如拍摄的照 片和人的视觉形象那样。在建筑设计中，常用透视图作为 表现房屋、道路和桥梁等的外貌、室内装修与布置的视觉 形象的效果图。
投影法：设想用投射线通过物体，向选定的面投射， 并在该面上得到图形的方法称为投影法。
S
投影中心
投射线
投影（图） （投影法所得 到的图形）
投影面
H
投影的形成
投影的种类 中心投影法：所有的投射线均交于一点的投影法。 平行投影法：所有的投射线均相互平行的投影法。
投射线
投射中心S 空间形体 投影面 投影面 P 投影（图） S∞ 投射线
投影（图）
P
中心投影法
平行投影法
平行投影法的种类：
正投影：所有投射线均垂直于投影面的平行投影法。
斜投影：所有投射线均倾斜于投影面的平行投影法。
S∞
投射线
投射线
投影面
投影面
P
正投影（图）
斜投影（图）
P 斜投影
正投影
1.2.2 土木工程中常用的投影图
（1）多面正投影：由物体在两个（或在两个以上） 互相垂直的投影面上的正投影所组成。
本章提要： （1）本课程的地位、性质和任务 （2）本课程的内容和学习方法 （3）投影的概念及其分类
（4）土木工程中常用的投影图 （5）画法几何及土木工程制图的发展史和发展 方向
1.1 画法几何及土木工程制图课程概述
1.1.1 本课程的地位、性质和任务
土木工程类专业的一门必修的技术基础课。 它研究解决空间几何问题以及绘制、阅读土木工 程图样的理论和方法。
画法几何课程是一门公认的难学课程，要想学好该 课程，提高学习者的科学素质，改变思维方式，养 成良好的思维习惯，提高思维能力是重中之重。
教学安排 第一学期 40学时 考试课 2.5学分
考核方式及成绩评定方法 平时成绩（含平时考勤、作业）：40%； 期末卷面考试采用闭卷方式：60%。
第一章 绪 论
