智能马桶盖耐压测试测试报告范本
智能马桶盖标准规范
序号智能马坐便GB4706.53-2008《家用和类似用途电器安全坐便器的特殊要求》GB/T 5169.16-2008《 电工电子产品着火危险试验 第16部分试验火焰50W 水平与垂直火焰试验方法》GB/T 3854-2005 《增强塑料巴柯尔硬度试验方法》GB 4208-2008《 外壳防护等级》GB-T 6461_2002《 金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级》GB/T23448-《卫生洁具 软管》JC/T 764-2008 《坐便器圈和盖》GB 4706.1-2005《家用和类似用途电器的安全,第1部分通用要求》GB 50055-2011 《通用用电设备配电设计规范 》GB/T 2423.3-2006 《电工电子产品基本环境试验规程》GB 17625.1-2003 《电磁兼容 限值 谐波电流发射限值(设备每相输入电流≤16A)》GB 4343.1-2009 《家用电器、电动工具和类似器具的电磁兼容要求 第１部分：发射》GB 4343.2-2009《家用电器、电动工具和类似器具的电磁兼容要求 第２部分：抗扰度》马坐便器协会标准测试方法和工具测试结果备注参照《陶瓷坐便器功能检验记录表》参照《陶瓷坐便器功能检验记录表》方法原理：测试板材在与常用化学药品接触后，其表面损伤程度和可修复性，获取板材耐化学药品腐蚀的基本数据。
GB4706.53-2008《家用和类似用途电器安全坐便器的特殊要求》灼热丝燃烧指数不适用于加热水的裸露加热元件。
加热水的裸露加热元件，灼热丝试验按其他连接件的要求进行。
坐垫不应使用易燃的材料。
通过经受附录E非金属材料的针焰试验确定是否合格。
如果材料属于GB/T5169.16中V-0类，则不用进行试验，提供的试验样块不应厚于相应部件。
巴柯尔硬度是一种压痕硬度，它以特定压头在标准载荷弹簧的压力作用下压入试样，以压入的深浅来表征试样的硬度。
（参考：GB/T3854-2005 增强塑料巴柯尔硬度试验方法）把坐圈和盖、底座及电子控制部件‘放入70℃±3℃的容器和-20℃±3℃的冷冻机中各保持3h，（可分拆的产品需拆开）5次循环后，在环境温度22℃±3℃条件下干燥24h。
智能马桶盖EMI测试条件初探
引言在安全标准GB 4706.53-2008《家用和类似用途电器的安全坐便器的特殊要求》[1]中描述了智能马桶盖安全测试的条件，即取器具盖子打开和关闭的最不利情况，且试验水温限制在（15±5）℃，同时给出部分器具运行周期的规定。
而EMC 标准GB 4343.1-2018《家用电器、电动工具和类似器具的电磁兼容要求 第1部分：发射》[2]中并没有描述智能马桶盖的测试条件。
智能马桶盖具有臀洗、座圈加温、妇洗、暖风烘干、自动除臭等功能，其工作状态是各功能的组合。
为研究智能马桶盖的电磁兼容测试条件，分析二款不同型号的智能马桶盖各个工作状态下的骚扰电压及骚扰功率测试数据，比较各工作模式下的电磁发射强度，从而给出智能马桶盖EMI 测试状态的建议。
1 试验样品样品一为某款智能马桶盖，其主要功能座圈温度、烘干风温、臀洗水温及水量、妇洗水温及水量均三挡可调，还可以除臭。
上述各功能模式下，试验前测得的输入功率见表1。
智能马桶盖的样品二用于验证试验，其工作状态及输入功率见表2。
智能马桶盖EMI 测试条件初探Preliminary Study on EMI Test Conditions of Intelligent Toilet Cover中认尚动（上海）检测技术有限公司 朱志鹏 还雅萍 尹海霞摘要选两款智能马桶盖作为研究对象，测试并对比智能马桶盖各工作模式下的骚扰电压和骚扰功率数据。
结果表明：水温最高、水量最大，对应输入功率较大的清洗模式下的电磁骚扰最强，雾化功能除外。
建议选择智能马桶盖的清洗状态（臀洗或妇洗）进行EMI 测试，若器具含雾化功能需补充附加测试。
关键词智能马桶盖；骚扰电压；骚扰功率；电磁骚扰AbstractSelected two intelligent toilet cover as research objects, test and compare the disturbance voltage and disturbance power data of the intelligent toilet cover in each operating mode. The results show that: the electro-magnetic interference is strongest in the cleaning mode with the highest water temperature, the largest water amount and the corresponding large input power, atomization function excluded. It is suggested to choose the cleaning mode of intelligent toilet cover (buttock washing or women washing) for EMI test, additional tests are required if the appliance contains atomization function.Keywordsintelligent toilet cover; disturbance voltage; disturbance power; electro-magnetic interference表1 样品一试验前各模式下的输入功率模式工作状态功率/W 1座圈温度32 ℃292座圈温度35 ℃323座圈温度39 ℃394座圈温度不变臀洗水温35 ℃水量最低6505臀洗水温37 ℃7306臀洗水温39 ℃8197臀洗水温35 ℃水量最高7408臀洗水温37 ℃8039臀洗水温39 ℃84010妇洗水温35 ℃水量最低68011妇洗水温37 ℃80012妇洗水温39 ℃80213妇洗水温35 ℃水量最高73014妇洗水温37 ℃80715妇洗水温39 ℃85016烘干风温36 ℃17317烘干风温43 ℃21118烘干风温50 ℃21119除臭2920座圈39℃，臀洗水温39 ℃，水量最高84521座圈39 ℃，妇洗水温39 ℃，水量最高8522 电磁骚扰测量布置根据GB 4343.1-2018中骚扰电压测试布置要求，将智能马桶盖置于尺寸至少2 m×2 m 的接地导电平面上方0.4 m，与V 型人工电源网络之间的距离为0.8 m，并且与其他接地导电表面保持至少0.8 m 的距离，骚扰电压测量布置如图2。

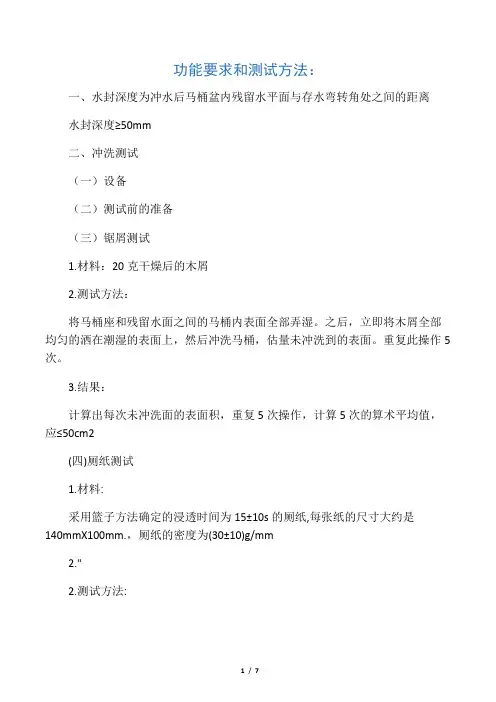

EN997-马桶检验标准与测试
功能要求和测试方法：一、水封深度为冲水后马桶盆内残留水平面与存水弯转角处之间的距离水封深度≥50mm二、冲洗测试（一）设备（二）测试前的准备（三）锯屑测试1.材料：20克干燥后的木屑2.测试方法：将马桶座和残留水面之间的马桶内表面全部弄湿。
之后，立即将木屑全部均匀的洒在潮湿的表面上，然后冲洗马桶，估量未冲洗到的表面。
重复此操作5次。
3.结果：计算出每次未冲洗面的表面积，重复5次操作，计算5次的算术平均值，应≤50cm2(四)厕纸测试1.材料:采用篮子方法确定的浸透时间为15±10s的厕纸,每张纸的尺寸大约是140mmX100mm.，厕纸的密度为(30±10)g/mm2."2.测试方法:将12张厕纸每张都弄褶皱,然后将它们一张接一张地仍在马桶内，用时在14-18s内。
当最后一张厕纸仍在马桶内后2s内操作冲洗阀，然后检查，将未冲掉的厕纸取出。
此测试重复5遍。
3.结果：5次测试中至少有4次，12张厕纸全部冲出。
（五）50个塑料球测试（此次开发马桶是否做此项测试？）1.材料：50个不吸水的塑料球，每个球的质量为3."7±0."1g,直径为20±0."1mm2."2.测试方法：将50个球放进马桶内并冲洗，检查盆内剩余小球。
重复此测试5次。
3.结果：进行5次测试，总共至少85%球被冲出马桶。
（六）水点飞溅（越过）测试1.材料：一种纸，当打湿后能反映变化2.测试方法：将这张纸放在马桶坐盆上，注意在各方向上纸的尺寸至少超出马桶边沿200mm。
纸中央应当挖一个孔，大小跟马桶口差不多大。
冲洗马桶并观察纸上的水。
此测试的冲水量应为将马桶名义上的冲水量。
3.结果：冲洗的水不能溅出马桶而打湿地面。
只有一些小的水点是可以接受的。
（七）冲洗后的剩余冲水量测试1.测试装备2.材料：根据附录E准备四个测试样品。
3.测试方法：将四个测试样品一个接一个的放入马桶内，然后冲洗马桶。
马桶盖检测标准
马桶盖检测标准马桶盖是每个家庭和公共场所必备的卫生设备之一，其质量和性能直接关系到用户的使用体验和卫生情况。
为了确保马桶盖的质量和安全可靠，制定一套科学合理的马桶盖检测标准是非常必要的。
下面是一些与马桶盖相关的参考内容，用于制定马桶盖检测标准。
1. 规格和尺寸要求：马桶盖的规格和尺寸直接关系到其与马桶的配合情况。
参考内容可以包括对马桶盖长度、宽度、高度、盖厚度等方面的要求，以及与马桶上部的协调性和兼容性的要求。
2. 材料要求：马桶盖通常由塑料材料制成，但不同的塑料材料具有不同的性能和耐久性。
参考内容可以包括对马桶盖材料的选择范围、材料的抗冲击性、耐磨性、耐化学品性等各项指标的要求。
3. 功能要求：马桶盖的功能除了基本的开合功能外，还可以具备附加的功能，如缓冲关闭、防滑设计、除臭功能等。
参考内容可以包括对马桶盖功能的要求，包括各种功能的实施标准和检测方法。
4. 耐久性要求：马桶盖作为一个长期使用的设备，需要具备较好的耐久性。
参考内容可以包括对马桶盖耐久性的要求，如使用寿命、承受重量的能力、抗老化性等各项指标的要求。
5. 卫生安全要求：马桶盖是与人体直接接触的卫生设备，其卫生安全性非常重要。
参考内容可以包括对马桶盖卫生要求的要求，如防菌防霉性能、易清洁性能等各项指标的要求。
6. 安装要求：马桶盖的安装对于使用体验和性能有着重要的影响。
参考内容可以包括对马桶盖安装的要求，如安装方式、安装位置、固定方式等方面的要求。
7. 检测方法和标准：为了确保检测的准确性和可靠性，制定马桶盖检测标准需要包括相应的检测方法和标准。
参考内容可以包括对马桶盖各项指标的检测方法和标准，如尺寸测量方法、材料性能测试方法、功能性能测试方法、耐久性测试方法等。
综上所述，制定一套科学合理的马桶盖检测标准，需要关注马桶盖的规格和尺寸要求、材料要求、功能要求、耐久性要求、卫生安全要求、安装要求以及相应的检测方法和标准。
通过制定严格的标准来保证马桶盖的质量和安全性，可以提高用户的使用体验和生活质量。
智能坐便器试验机适用于智能马桶的综合性能测试
智能坐便器试验机适用于智能马桶的综合性能测试
一、产品简述：本试验台适用于智能马桶的综合性能测试，本产品采用工业控制计算机，22寸液晶屏，本公司独立开发的控制软件，界面简单明了。
重要部件均采用进口，性能可靠。
本产品操作简单，设计合理，结合多年的卫浴检测设备产品的开发经验，适用于全国各地质检部门，生产单位，科研院所等检测研究部门，对于提高我国卫浴产品的节水节能将提供极大的辅助作用。
二、功能简述：
1.试验用的水具有自动控温功能，还应考虑循环用水温度技术要求，我们采取了快速制冷方法，以实现整个测试中的水温相对恒定，从而达到测试标准，有利于设备的长期连续运行。
2.本实验台的试验介质为水（15度普通自来水），因此其主要过流元件及水箱均应采用不锈钢或铜制材料，以确保设备长期运行，间歇运行等不同工作状态下的可靠使用寿命。
3.在数据采集、显示方面，全部采用传感技术，将测试过程所要调整及监控的试验条件、参数、压力各项温度、冲水力度、供水压力、工作电压、电流、频率、风量、流量、座圈温度等均自动时时跟踪采集在人机界面上。
在控制方式上采用高性能进口可编程控制器与工业触摸屏的有效结合，可实现工位选择、试品形式选择、试验项目选择、动作频率、转换周期、试验次数、电压、电流、频率、各出水控制结构条件参数的预置设定等各种控制功能，其突出的优点还表现在：各工位可独立完成动作频率、转换周期、试验次数的设定，并具有单独暂停或终止测试重新更换试件（或重新装夹），重新记录动作次数，自动停机、蜂鸣闪烁报警等智能化控制功能。
4.在压力方面，我公司采取了变频恒压供水系统，不管在动压还是在静压状。
2023年智能马桶盖项目评价分析报告
智能马桶盖项目评价分析报告目录前言 (4)一、智能马桶盖项目投资主体概况 (4)(一)、公司概要 (4)(二)、公司简介 (5)(三)、财务概况 (5)(四)、核心管理层介绍 (6)二、地理位置与选址分析 (7)(一)、选址原则与考虑因素 (7)(二)、地区概况 (7)(三)、创新与社会经济发展 (7)(四)、目标市场和产业导向 (8)(五)、选址方案综合评估 (8)三、组织架构与人力资源配置 (8)(一)、人员资源需求 (8)(二)、员工培训与发展 (11)四、运营与管理 (12)(一)、公司经营理念 (12)(二)、公司目标与职责 (13)(三)、部门任务与权利 (14)(四)、财务与会计制度 (17)五、劳动安全生产分析 (19)(一)、安全法规与依据 (19)(二)、安全措施与效果预估 (19)六、风险评估与应对策略 (22)(一)、智能马桶盖项目风险分析 (22)(二)、风险管理与应对方法 (24)七、原辅材料供应 (26)(一)、建设期原材料供应情况 (26)(二)、运营期原材料供应与质量控制 (26)八、战略合作与合作伙伴关系 (27)(一)、合作战略与目标 (27)(二)、合作伙伴选择与评估 (28)(三)、合同与协议管理 (29)(四)、风险管理与纠纷解决 (30)九、技术与研发计划 (31)(一)、技术开发策略 (31)(二)、研发团队与资源配置 (32)(三)、新产品开发计划 (33)(四)、技术创新与竞争优势 (34)十、市场与供应链管理 (35)(一)、供应链策略 (35)(二)、供应商关系管理 (35)(三)、存货与库存管理 (35)(四)、客户关系管理 (36)(五)、物流与分销策略 (36)十一、社会责任与可持续发展 (36)(一)、社会责任策略 (36)(二)、可持续发展计划 (37)(三)、社会参与与贡献 (37)十二、环境保护与可持续发展 (38)(一)、环境保护政策与承诺 (38)(二)、可持续生产与绿色供应链 (38)(三)、减少废物和碳足迹 (39)(四)、知识产权保护与创新 (40)(五)、社区参与与教育 (41)前言本报告是关于智能马桶盖项目运营管理的评价分析，通过对智能马桶盖项目的关键指标和运营流程进行细致分析，旨在发现问题和优化运营效率。
手动智能盖板检验测试报告
（臀部）589.5ml，最大档（女性） 978.0ml， 最大档（臀部）660.5； 样品2：最小档（女性）733.5ml，最小档 （臀部）510.5ml，最大档（女性）
1049.5ml， 最大档（臀部）673.5。
1、殿部清洗水平射点位置，受
11
喷射位置 测试
2套
射点应位于80%以上使用人群肛 门的洗净位置。2、女士清洗水 平射点位置，受射点应位于80%
产品名称 产品编号 样品数量 样品材质
手动智能盖板 ZNGB-06 各2套
测试报告
送检单位 送检人 送检编号
业务部
QR-QIC3057-02
No.GB120804174
测试设备 型式检验相关设备
引用标准
JC/T764-2008 ZH069-01
GB/T10125
H400-200
始测日期
PP
送检日期
终测日期
序 号
测试项目
测试数量
9
进水管接 口螺纹
2套
测试结果 标准
测试结果
接水口螺纹为G1/2，在3.4N- 样品1：试验后进水管接口螺纹没有滑牙；
M(30秒)不滑牙。
样品2：试验后进水管接口螺纹没有滑牙。
样品1：最小档（女性）767.0ml，最小档
女性清洗 10 和臀部清
洗流量
2套
在动压0.4Mpa情况下，女性清洗 流量范围400-1000ml/min,殿部 清洗流量范围400-800ml/min。
测试项目及要求 测试项目：ZNGB-06手动智能盖板各功能测试。
序 号
测试项目
测试数量
测试结果
标准
测试结果
样品1：长 501.02mm，宽 360.32mm
经济款智能马桶盖测试报告
TRSP01-03B
目录
环境温度：25℃℃，相对湿度：64 %RH
输入电压：220VAC/50Hz
第一部分重要电气参数检测
第二部分基本功能、电气安全检测
第三部分EMC的安规测试
第四部分EMC性能测试
连续
骚扰——依据GB 4343.1/CISPR 14-1/EN
55014-1。
按标准要求
高档水温，高流量
下测试，余量值约
附录A
（电磁兼容测试判定方法）
A.1 我司的判定方法1
a) 试验中，器具不应喷射出火焰、熔融金属、达到危险量的有毒性或可燃性的气体。
b) 试验后，如果器具仍然可运行，则不应经历过危险性功能失效且保护电子电路不得失效。
c) 器具处于电子“断开”位置或处于待机状态，不应变得可运行;（IEC 60335-1:2010，如果
器具变得可运行，则不应导致危险性功能失效。
）
A.2 我司的判定方法2
a) 性能判据A：在试验过程中器具应按预期连续运行。
b) 性能判据B：试验后器具应按预期继续运行。
试验中，性能下降是允许的，但不允许实际
运行状态或存储数据改变。
c) 性能判据C：允许出现暂时的功能丧失，只要这种功能可自行恢复，或者通过操作控制器
或按用说明书规定进行操作来恢复。
附录B
温升
1)可控硅(断开散热片)只运行了一个清洗周期（1分钟），测试结果只做为失效评估。
2)喷杆电机外壳，进水阀外壳温度作为整机温升参考。
耐压绝缘测试报告
深圳市中晶太阳能有限公司之阿布丰王创作SHENZHEN ZHONGJING SOLAR CO.,LTD生效日期制定部分记录日期记录人页次核准2009.01.16 工程部2009-01-16 周朝锐1/1耐压绝缘测试陈述测试时间：2009-01-16太阳能板：175W/36V 1580*808*46 S=1.58*0.808=1.277 m2 Rmin=40MΩ/m2（尺度）*S=51 MΩ太阳能板序列号：SZS0001 ZJ-0902090001SZS0002 ZJ-0902090002 SZS0003 ZJ-0902090003 SZS0004 ZJ-0902090004 （以下简称001，002，003，004）测试项目：一、干绝缘测试二、湿绝缘测试测试记录：一、干绝缘测试：1.参数设置：电压（W-Volage）:3000VDC电流上限(HI-Limit)： 0.06mA 电流下限(Low-Limit)： 0mA缓升时间（W-Ramp）：10S 测试时间（W-Dwell）： 30S2.测试数据记录：产品电流（mA）产品电流（mA）001 0.03 002 0.03003 0.03 004 0.033.计算：漏电流：I=0.03mA<0.06mA【<0.05mA/m2(尺度)】4.结论：测试通过二、湿绝缘测试：1.参数设置：电压（W-Volage）:3000VDC电阻上限(HI-Limit)： 1000 MΩ电阻下限(Low-Limit)： 51 MΩ缓升时间（W-Ramp）：20S 测试时间（W-Dwell）： 60S2.测试数据记录：产品电阻（MΩ）产品电阻（MΩ）001 > 1000002 > 1000003 > 1000004 > 10003.比较：湿绝缘电阻：R>51MΩ4.结论：测试通过深圳市中晶太阳能有限公司SHENZHEN ZHONGJING SOLAR CO.,LTD生效日期制定部分记录日期记录人页次核准2009.01.17 工程部2009-01-17 周朝锐1/1耐压绝缘测试陈述测试时间：2009-01-17太阳能板：175W/36V 1580*808*46 S=1.58*0.808=1.277 m2 Rmin=40MΩ/m2（尺度）*S=51 MΩ太阳能板序列号：SZS0005 ZJ-0902090005 SZS0006 ZJ-0902090006 SZS0007 ZJ-0902090007 SZS0008 ZJ-0902090008 （以下简称005，006，007，008）测试项目：一、干绝缘测试二、湿绝缘测试测试记录：一、干绝缘测试：1参数设置：电压（W-Volage）:3000VDC电流上限(HI-Limit)： 0.06mA 电流下限(Low-Limit)： 0mA缓升时间（W-Ramp）：10S 测试时间（W-Dwell）： 30S2测试数据记录：产品电流（mA）产品电流（mA）005 0.03 006 0.03007 0.03 008 0.033计算：漏电流：I=0.03mA<0.06mA【<0.05mA/m2(尺度)】4.结论：测试通过二、湿绝缘测试：1.参数设置：电压（W-Volage）:3000VDC电流上限(HI-Limit)： 5mA 电流下限(Low-Limit)： 0mA缓升时间（W-Ramp）：20S 测试时间（W-Dwell）： 60S2.测试数据记录：产品电阻（MΩ）产品电阻（MΩ）005 > 1000 006 > 1000007 > 1000 008 > 10003.比较：湿绝缘电阻：R>51MΩ（尺度）4.结论：测试通过深圳市中晶太阳能有限公司SHENZHEN ZHONGJING SOLAR CO.,LTD生效日期制定部分记录日期记录人页次核准2009.01.18 工程部2009-01-18 周朝锐1/1太阳能板序列号：SZS0009 ZJ-0902090009 SZS0010 ZJ-0902090010 SZS0011 ZJ-0902090011 SZS0012 ZJ-0902090012 （以下简称009，010，011，012）测试项目：一、干绝缘测试二、湿绝缘测试测试记录：一、干绝缘测试：1．参数设置：电压（W-Volage）:3000VDC电流上限(HI-Limit)： 0.06mA 电流下限(Low-Limit)： 0mA缓升时间（W-Ramp）：10S 测试时间（W-Dwell）： 30S2．测试数据记录：产品电流（mA）产品电流（mA）009 0.03 010 0.03011 0.03 012 0.033．计算：漏电流：I=0.03mA<0.06mA【<0.05mA/m2(尺度)】4.结论：测试通过三、湿绝缘测试：1.参数设置：电压（W-Volage）:3000VDC电流上限(HI-Limit)： 5mA 电流下限(Low-Limit)： 0mA缓升时间（W-Ramp）：20S 测试时间（W-Dwell）： 60S2.测试数据记录：产品电阻（MΩ）产品电阻（MΩ）009 > 1000 010 > 1000011 > 1000 012 > 10003.比较：湿绝缘电阻：R>51MΩ4.结论：测试通过深圳市中晶太阳能有限公司SHENZHEN ZHONGJING SOLAR CO.,LTD生效日期制定部分记录日期记录人页次核准2009.01.19 工程部2009-01-19 周朝锐1/1。
智能马桶盖标准规范
序号智能马坐便GB4706.53-2008《家用和类似用途电器安全坐便器的特殊要求》GB/T 5169.16-2008《 电工电子产品着火危险试验 第16部分试验火焰50W 水平与垂直火焰试验方法》GB/T 3854-2005 《增强塑料巴柯尔硬度试验方法》GB 4208-2008《 外壳防护等级》GB-T 6461_2002《 金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级》GB/T23448-《卫生洁具 软管》JC/T 764-2008 《坐便器圈和盖》GB 4706.1-2005《家用和类似用途电器的安全,第1部分通用要求》GB 50055-2011 《通用用电设备配电设计规范 》GB/T 2423.3-2006 《电工电子产品基本环境试验规程》GB 17625.1-2003 《电磁兼容 限值 谐波电流发射限值(设备每相输入电流≤16A)》GB 4343.1-2009 《家用电器、电动工具和类似器具的电磁兼容要求 第１部分：发射》GB 4343.2-2009《家用电器、电动工具和类似器具的电磁兼容要求 第２部分：抗扰度》马坐便器协会标准将坐圈和盖在试验平台上安装成使用状态，试验平台和坐圈接触面与使用状态相同，放下坐圈和盖，用分度值为0.1mm的塞尺或有同等功能的测量仪器，分别测量盖的缓冲垫与坐圈的最大间隙和坐圈的缓冲垫与试验平台的最大间隙。
将特克斯数为8~10的精梳棉纱剪成50mm~100mm长的无序排列的单股纱线，用手压着纱线从前到后沿着坐圈和盖边棱和坐圈分模线擦过。
用金属螺帽、螺栓等将试验螺栓、螺帽固定在试验扭矩台孔上，用扭矩扳手测定扭矩将坐圈和盖安装在其试验机上，将坐圈和盖打开到与水平角度70°时放开，让其自由落下，并测量该过程所用时间t，精确至0.01s，记录并报告t小于3.0s时的开合次数。
将坐圈和盖安装 在其试验机上，将其提升到与水平面夹角为70°时强行打开和合上，开和合的时间分另为0.5s~1s，开或合之后停顿至少15s。
