农村低压电网漏电保护器的合理配置(标准版)
漏电保护器农村安装运行规程
漏电保护器农村安装运行规程SD 219—87中华人民共和国水利电力部关于颁发SD 219—87《漏电保护器农村安装运行规程)的通知(87)水电农电字第10号为提高农村安全用电水平，防止人身触电伤亡、电器设备损坏和由漏电而引起电气火灾事故，农村广泛应用了漏电保护器。
为了加强漏电保护器的管理，我部委托西北电业管理局，并由农村电气化研究所参加，共同制定了《漏电保护器农村安装运行规程》。
在编制过程中，编写组进行了多次调查研究，广泛征求了各地意见，并经审查通过。
现将SD219—87《漏电保护器农村安装运行规程》颁发，请按照执行。
各地在执行过程中，请随时将发现的问题和意见，函告我部。
1987年7月4日1 总则1.1 装设漏电保护器(以下简称保护器)是防止人身触电伤亡事故的有效技术措施，也是防止由漏电而引起的电气火灾和电器设备损坏事故的技术措施。
为正确安装和使用保护器，特制订本规程。
1.2 本规程适用于额定电压为380/220V的农村低压电网(以下简称低压电网)和用电设备。
县的城镇低压电网和用电设备可参照本规程执行。
乡镇企业中对用电安全有更高要求的场所，应按有关的国家标准和行业标准执行。
1.3 从事农电管理的各级干部、技术人员、工人以及农村管电人员应当熟悉和遵守本规程。
农电安监人员及农村电工必须掌握和严格执行本规程。
1.4 农电安监人员、农村电工模范遵守本规程者，应给予表扬、奖励;工作不力者要批评教育;违反本规程造成人身伤亡事故者，应追查责任;对情节恶劣、后果严重的应追究法律责任。
农村电工对违反本规程的指令，应拒绝执行。
对强迫农村电工违反本规程而造成事故者，应追究指使人的责任。
1.5 县电力部门应按本规程对农村安监人员和农村电工进行培训并定期进行考试。
1.6 低压电网安装使用保护器后，仍应贯彻预防为主的方针，继续做好其他各项防止人身触电事故的安全措施。
2 保护方式2.1 低压电网必须有总保护，使全电网处在保护范围之内。
农村低压电网漏电保护器的合理配置
选用 ６ Ｏ～１ ０ ０ ｍＡ， 最大分断时间大于 ０３秒 并小于 Ｏ５秒。 ． ． ３２保护器对低压 电网有严格 的要 求。变压器 中性点直接接地， ． 漏 电 末级 保 护 器 应 装 置在 进 户线 的 电源 侧 ，先 接 刀 闸后 接 漏 电 电 网的 零 线 不 得 重 复接 地 ， 护器 后 的零 线 、 线 不得 与 其 它 回路 共 保 相 保 护器 。 于 家 用 电器 、 用 固定 安 装 电器 、 动 式 电器 、 带式 电器 及 临 用。 移 携 时 用 电设 备 的 漏 电保 护器 ， 直 接 防 止人 身触 电 的保 护 设 备 ， 额 定 是 其 ３３ 当 末级 保 护 器 投 不 上 或 频 繁 跳 闸 时 ， 宜 多 次 强 行 试 送 ， ． 不 应 漏 电动 作 电流 值 不 应 大于 ３ ｍＡ， 作 时 间应 不 大 于 ０１ 。 ０ 动 ．秒 测 量 室 内配 线 的绝 缘 电 阻值 ， 值 晴 天 不 宜 小 于 ０５ ０ ， 天 不 宜 其 ．Ｍ 雨
、
，
分断时问不超过 ０５ 。 ．秒 漏 电 中级 保 护 器 宜 设置 在 接 户 线 进 入 集 表 箱 的 电源 刀 闸 的 负荷
３漏 电保护器损坏率较高的原 因与对策 一 是产 品质量 不 过硬 ， 安装 使 用不 当。特 别应 注 意 以下 问题 ： 二是
．
侧 ，以 防止 套 户 线 至 末 级保 护器 之前 的直 接 接 触 的 触 电伤 亡 事 故 为 ３１保 护器 的安装和检验 ， 应符合使用说 明书 的规定 ， 符合 漏 并 主要 目的， 并作 为末级保护器的后备保护。 其额定漏 电动作 电流值宜 电保护的农村安装运行规程的要求。
优 秀动 动 员 在 此 阶段 速 度 的大 量 数 据 ，提 出我 国水 平 运 动 员 在 此 阶 的运 动 员 ， 助 跑 速度 各 不相 同 ， 的在 ６米 ／ 以上 ， 的还 不 到 ４ 其 有 秒 有 段 的合 理 速度 ，应 掌 握 在 投 掷 步 的 平均 速度 与运 动 员本 人 绝 对 速 度 米 ／ 。 女子 达 到 ３ 秒 ５米 以 上 的运 动 员 ，其 助 跑 速度 也 有 比 较 大 的差 一 ．— ． 秒 主 相 比大 约 ７ ．５ 之 间。由 此我 们 就 可 以推 算 出 ， 国优 秀 运 动 员在 异 ， 般 在 ３５ ５５米 ／ 之间 。 而产 生 这种 差 异 的原 因 ， 要 是 由于 ５８ ％ 我 投 掷 步 阶段 的 平均 速 度 ， 子 ： 般 在 ７ ８５米 ／ 。 女 子 ： 般 在 每 个 运动 员 的身体 素 质 形式 、 经 类 型和 他 们 采 用 的技 术 形 式 不 同所 男 一 —． 秒 一 神 ６ ７米 ／ 。 之 ， 们 认 为 高 水平 的运 动 员应 该 有 一 个 适 合 于 本人 至 。 因 此 ， — 秒 总 我 我们 决 不 能对 每 个运 动 员都 采 用 一个 相 同 的助 跑速 度 。 特 点 的助 跑速 度 ， 能在 训 练 冲 达 到 稳 定 和 熟 练 。那 么 ， 将 能够 充 并 这 根 据 统 计 和 分 析 各级 水 平 投 掷 标 枪 运 动 员 助 跑速 度 的大 量 数 据 分 发 挥运 动 员 的能 力 ， 保 持 稳 定 的成 绩 。 并 后 ， 出中级水平 的运动员 ， 提 在助跑各阶段应采用的合理助跑速度 如
试析农村低压电网漏电保护器的合理配置
试析农村低压电网漏电保护器的合理配置
杨利;孙银萍
【期刊名称】《江西电力职业技术学院学报》
【年(卷),期】2022(35)9
【摘要】随着我国电力工程的不断发展,当前农村地区的电网工程改造工作已经取得了一定的成效,极大地改善了农村用电环境,为提高人民群众生活水平、助力全面
建成小康社会创造了有利的条件。
农村电网工程的施工十分重视低压电网漏电现象的改造,需要确保低压电网漏电装置得完善,才能有效地减少人身触电伤亡事故和由
漏电引起的电气火灾及电气设备损坏事故,为居民的用电安全和人身安全提供保障。
从农村地区用电漏电事故发生的原因出发,分析了农村低压电网漏电保护器的使用
现状,探讨了当前农村地区低压电网漏电保护改造工作的有效措施,以期保障农村地
区的用电安全。
【总页数】3页(P19-21)
【作者】杨利;孙银萍
【作者单位】徐州市三新供电服务有限公司邳州分公司综合管控中心
【正文语种】中文
【中图分类】TM564.8
【相关文献】
1.农村低压电网漏电保护器的配置意见
2.农村低压电网漏电保护器的合理配置
3.农村低压电网漏电保护器的合理配置
4.农村低压配电网接地系统改造及漏电保护器合理设置之我见
5.农村低压电网漏电保护器的合理配置
因版权原因，仅展示原文概要，查看原文内容请购买。

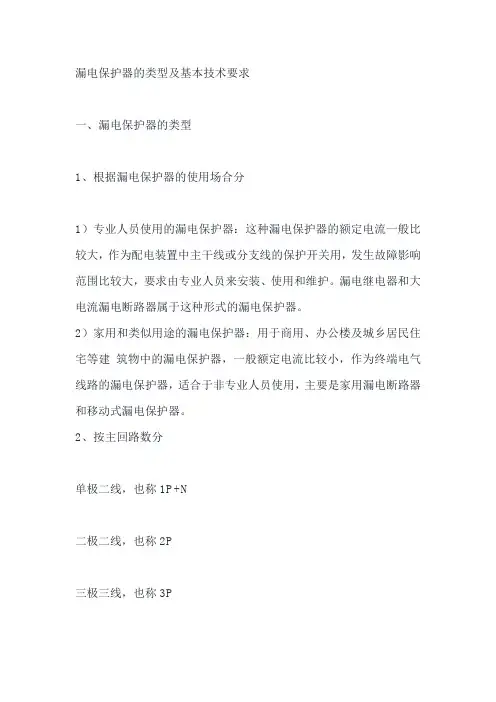

低压漏电保护器标准
漏电保护器的类型及基本技术要求一、漏电保护器的类型1、根据漏电保护器的使用场合分1）专业人员使用的漏电保护器：这种漏电保护器的额定电流一般比较大，作为配电装置中主干线或分支线的保护开关用，发生故障影响范围比较大，要求由专业人员来安装、使用和维护。
漏电继电器和大电流漏电断路器属于这种形式的漏电保护器。
2）家用和类似用途的漏电保护器：用于商用、办公楼及城乡居民住宅等建筑物中的漏电保护器，一般额定电流比较小，作为终端电气线路的漏电保护器，适合于非专业人员使用，主要是家用漏电断路器和移动式漏电保护器。
2、按主回路数分单极二线，也称1P+N二极二线，也称2P三极三线，也称3P三极四线，也称3P+N四极四线，也称4P3、按脱扣器类型分电磁式漏电保护器：零序电流互感器的二次回路输出电压不经任何放大，直接激励脱扣器，使其脱扣，因而二次回路不需要辅助电源（即，动作功能与电源电压无关）。
如下图，CDL6i。
德力西电气CDL6i电磁式漏电保护开关电子式漏电保护器：零序电流互感器的二次回路和脱扣器之间接入一个电子放大线路，互感器二次回路的输出电压经过电子线路放大后再激励脱扣器，因此电子式漏电保护器其动作功能与主回路电压有关。
例如，下图CDB6LEi为电子式漏电断路器。
德力西电气CDB6LEi电子式漏电断路器4、根据漏电保护器的功能分1）漏电保护断路器：具有漏电保护、过载保护、短路保护、过压保护（可以选择）的元件，例如CDB6LEi。
漏电断路器的漏电检测机构检测回路中的漏电电流，将漏电电流值与基准值相比较，当漏电电流值超过基准值时，使主电路触头断开。
当回路出现了过载电流、或短路电流时，热磁保护机构能及时保护，断开故障回路。
目前这种类型的产品应用最为广泛。
2）漏电保护开关：只具有漏电保护，且能断开漏电回路的元件。
例如CDL6i。
3）漏电保护继电器：漏电继电器是检测漏电电流，将漏电电流值与基准值相比较，当漏电电流值超过基准值时，发出一个机械开闭信号使机械开关电器脱扣或声光报警装置发出报警的电器。

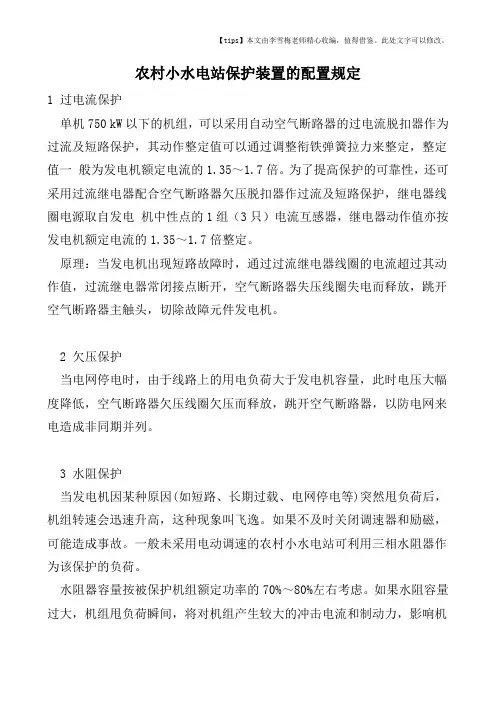

农村小水电站保护装置的配置规定
农村小水电站保护装置的配置规定1 过电流保护单机750 kW以下的机组，可以采用自动空气断路器的过电流脱扣器作为过流及短路保护，其动作整定值可以通过调整衔铁弹簧拉力来整定，整定值一般为发电机额定电流的1.35～1.7倍。
为了提高保护的可靠性，还可采用过流继电器配合空气断路器欠压脱扣器作过流及短路保护，继电器线圈电源取自发电机中性点的1组（3只）电流互感器，继电器动作值亦按发电机额定电流的1.35～1.7倍整定。
原理：当发电机出现短路故障时，通过过流继电器线圈的电流超过其动作值，过流继电器常闭接点断开，空气断路器失压线圈失电而释放，跳开空气断路器主触头，切除故障元件发电机。
2 欠压保护当电网停电时，由于线路上的用电负荷大于发电机容量，此时电压大幅度降低，空气断路器欠压线圈欠压而释放，跳开空气断路器，以防电网来电造成非同期并列。
3 水阻保护当发电机因某种原因(如短路、长期过载、电网停电等)突然甩负荷后，机组转速会迅速升高，这种现象叫飞逸。
如果不及时关闭调速器和励磁，可能造成事故。
一般未采用电动调速的农村小水电站可利用三相水阻器作为该保护的负荷。
水阻器容量按被保护机组额定功率的70%～80%左右考虑。
如果水阻容量过大，机组甩负荷瞬间，将对机组产生较大的冲击电流和制动力，影响机组的稳定，严重时可能造成机组基础松动。
反之，如果水阻容量过小，达不到抑制机组飞逸转速的目的。
水阻器采用角钢或钢板制成三相星型、三角型均可。
对于单机125 kW及以下的电站，水阻池内空，以长为机组台数×（0.7～1）m，宽为（0.7～1）m，深为0.6～0.8 m为宜，同时考虑机组容量大小，应在短时间内（如3～5 min）不致于将池中的水煮沸。
在调试水阻负荷大小时，应在水中逐渐施加水阻剂，调试水阻负荷，直到达到要求为止。
4 变压器过载、短路保护变压器高压侧采用跌落式熔断器（或SN10-10型少油断路器）作过载、短路保护。
农村低压电网漏电保护器的合理配置
农村低压电网漏电保护器的合理配置一、引言随着农村经济的不断发展，农民家庭用电量也越来越大，低压电网的用电负荷越来越大，而且电气设备设施老化，维修不及时等问题时有发生。
在此情况下，如何保证农村低压电网的安全运行，预防触电事故的发生，成为了每个电力工作者都需要思考和解决的问题之一。
在农村低压电网中，漏电保护器是保障电气设备和人身安全的重要设备之一。
然而，随着社会的发展和技术的不断进步，低压电网中漏电保护器的应用也遇到了一些问题。
本文将从农村低压电网漏电保护器的合理配置方面进行探讨。
二、农村低压电网漏电保护器的作用漏电保护器是一种电气保护装置，主要用于预防触电事故的发生，保护人身安全。
漏电保护器可以检测用电回路中是否存在漏电现象，并在发现漏电时自动切断电源，避免触电事故的发生。
漏电保护器主要适用于家庭、公共场所、商业和工业等各个领域的电气设备中。
在农村低压电网中，漏电保护器的作用更加重要。
由于农村低压电网的用电负荷主要来自于生产设备和家庭用电，而生产设备的安全运行和维护是农村经济发展的关键之一。
因此，农村低压电网中的漏电保护器可以有效地预防生产设备和家庭用电中的触电事故，保障人身和设备的安全。
三、低压电网漏电保护器的配置方式针对农村低压电网，漏电保护器的配置方式应根据具体情况而定。
在确定漏电保护器的配置方式时，主要需要考虑以下因素：1. 用电量和用电负荷农村低压电网的用电负荷主要来自于生产设备和家庭用电。
生产设备的用电量相对于家庭用电较大，而且生产设备的负荷变化也较大。
因此，在农村低压电网中配置漏电保护器时，需要针对不同用电量和用电负荷进行分类配置。
一般来说，用电负荷较大的生产设备应单独设置漏电保护器，以保证设备运行稳定。
家庭用电可根据房屋面积和用电器具数量进行配置。
如果家庭用电器具数量较多，可以将漏电保护器安装在总电源上。
如果用电器具数量较少，则可以在每个用电回路上配置漏电保护器。
2. 用电环境和用电器具类型农村低压电网的用电器具类型比较多，而且用电环境相对较为复杂。
变压器保护整定中的低压侧漏电保护配置要点
变压器保护整定中的低压侧漏电保护配置要点在变压器保护系统中，低压侧漏电保护是一项十分重要的配置。
它可以有效地保护变压器和系统设备免受漏电故障的影响，确保电气安全运行。
本文将介绍变压器保护整定中低压侧漏电保护的配置要点。
首先，低压侧漏电保护的作用在于及时检测电气设备中的漏电故障，并迅速切断电源，以防止漏电故障扩大。
因此，配置低压侧漏电保护时，应考虑以下几个要点：1. 选择合适的漏电保护器类型在低压侧漏电保护器的选择中，应根据实际情况来确定使用的类型。
常见的漏电保护器类型有电流式漏电保护器（RCD）和残余电流动作式断路器（RCBO）。
对于变压器保护，一般选用残余电流动作式断路器，因其既能实现漏电保护，又兼具过载和短路保护的功能。
2. 设置合理的动作电流低压侧漏电保护器的动作电流设置直接影响到漏电故障的检测和切除速度。
一般情况下，动作电流应设置在漏电电流的30%~50%之间。
如果设置过高，将导致误动作增多；如果设置过低，可能无法及时切断电源，无法实现良好的保护效果。
因此，在配置低压侧漏电保护器时，需要根据实际情况和设备的额定电流来确定合理的动作电流。
3. 正确接线低压侧漏电保护器的接线也是配置要点之一。
在接线时，应确保保护器与主开关和负荷之间的连接正确可靠。
保护器的线路连接应牢固，接触良好，不得出现接触不良、松动或烧损等现象。
此外，还需要注意漏电保护器的接线顺序，避免接错导致保护功能无法发挥。
4. 定期检测和维护配置低压侧漏电保护器后，定期检测和维护也是非常重要的。
应定期进行功能测试，确保保护器能够正常工作。
同时，还应定期清洁保护器的接线端子，排除电气设备中的灰尘和杂质，保证接触良好。
总之，低压侧漏电保护在变压器保护系统中起着至关重要的作用。
在配置过程中，我们需要选择合适的漏电保护器类型、设置合理的动作电流，并确保正确可靠的接线。
此外，定期检测和维护也是必不可少的。
只有在满足这些配置要点的前提下，才能确保低压侧漏电保护的有效工作，保证变压器和系统设备的安全运行。
低压用电系统中的漏电保护技术措施(标准版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改低压用电系统中的漏电保护技术措施(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes低压用电系统中的漏电保护技术措施(标准版)摘要：介绍低压配电系统中漏电的危害，阐述漏电保护的原理及漏电保护器的作用，为避免漏电危害的发生而正确使用漏电保护器，预防电气、火灾及电击等事故的发生，提高配电系统运行的可靠性，同时为操作人员的人身安全提供保障。
关键词：漏电保护器RCD接地故障0前言当今社会电能的需求越来越大,它在造福人类社会的同时也带来了电击和电气火灾的危险,因此我们在利用电力资源的同时，需要采取有效的防范措施来避免这些电危害事故的发生。
在近20年的工作实践中，经常遇到低压用电系统由于漏电所引起的重大人身伤亡事故和电气火灾事故，因此探讨低压配电系统中漏电保护措施更具有重要的实用价值和社会意义。
1漏电的危害性1.1漏电发生的主要因素漏电发生的根源在于电气线路、设备绝缘层损坏，从而产生泄露电流。
导致绝缘层损坏的原因主要有：1.1.1人为地破坏线路及电气设备。
缺乏安全用电知识、盗窃和损坏线路及电气设备、违章操作等，都可能损坏电气线路和设备的绝缘层。
1.1.2自然因素的破坏。
暴露在外室的电气设备会遭到自然界的日晒雨淋、鼠咬等破坏，从而损坏、降低电气设备的绝缘性能。
1.1.3电气设备使用年限过长，绝缘层老化。
电气设备使用年限过长，则设备的绝缘性能下降、老化，从而导致设备漏电。
另外，电气设备如果长期处于过载状态，易使绝缘层老化、性能下降。
漏电保护器的配置及定值的选择
漏电保护器的配置及定值的选择孙凤礼河北省昌黎供电局（066600）一、漏电保护器的安装配置方式在农电安全管理中多级保护方式的安装大体有以下几种：第一，同时安装三个级别的保护，即：总保护装在配变的总配电箱或配电室内称为一级保护；装在分路或分支以及接户线上的保护称为二级保护；装在每个用户的场院、室内的保护称为三级保护。
第二，同时安装两个级别的保护，即：一级保护和二级保护同时在一个用电箱安装使用。
第三，同时安装总保护和用电户的保护，即：一级和三级保护来配合。
经过实际的安装使用运行情况看，三个级别的保护同时安装固然好，但是投资太大。
如果整定动作电流值选的不好，配合不适当势必造成有的误动作，有的越级跳闸，有的三个级别的保护同时跳闸等现象，造成不应有的事情发生。
多级保护安装方式的第二种，同时安装一级保护和二级保护、二级保护装在分路或分支以及接户线上，一级保护又可作第二级保护的后备保护，大大提高了安全的可靠性和供电可靠性，这种保护方式的安装可以使用但是也有不足之处．当某一分支和某一接户线安装了二级保护，由于分支和接户线所带负荷的不断增加，使安装的二级保护客量小了，就存在着保护器超负荷烧毁的问题，势必要进行二次投资。
为了克服以上的不足，采用了多级保护方式的第三，即一级保护和三级保护相配合，组成两级保护。
对于某一个村来说安装用户的三级保护，村里一共有多少户，就安装多少三级保护，虽然量较大，用得资金较多，但是随着人们生活的不断提高大部分的农村用户拿出15至20元，给自己的家中安装一台三级保护是不成问题的。
对于农村的季节水利专用配变的保护、可采用安装一级总保护的方式进行全面保护，因为一个配变的供电区是有限的，而且所带负荷都是电机．出了毛病好查找，我们认为就没有必要安装电动机的单相保护了，装一级总保护就行了，这也节省了开支。
二、保护器动作电流整定值的选择保护器动作电流整定值的选择，与保障人身安全和电网稳定运行有直接关系。
漏电保护器配置标准
漏电保护器配置标准《漏电保护器配置标准：用电安全的“守护神”》嘿，你知道吗？曾经有个小镇，那里的居民就像生活在一个随时可能漏电的“雷区”。
有一天，一位居民在洗澡的时候，突然感觉一阵酥麻，差点就被电成了“霹雳大侠”。
为啥会这样呢？就是因为没有正确配置漏电保护器呀！这漏电保护器的配置标准就像电影里超级英雄的装备使用手册一样重要，要是不懂，那电这个“小怪兽”可就要在你家里“肆意横行”啦，说不定还会引发大灾难，那可真就是“芭比Q”了！一、“电流侦探”的灵敏度：恰到好处才是yyds“电流侦探”也就是漏电保护器的灵敏度可是个关键要素呢。
这就好比是我们人体的免疫系统，既不能太过敏感，整天大惊小怪（误动作太多），也不能太过迟钝，对危险毫无察觉。
灵敏度就像一把精准的尺子，要量得刚刚好。
比如说，在家庭用电环境中，如果灵敏度设置得过高，就像一个过于紧张的保安，稍微有点风吹草动就拉警报，可能正常的电器启动都会让它误判成漏电而切断电源，这可就麻烦啦，你正看着电视看到精彩处，突然“啪”，电视黑了，绝绝子，多让人抓狂啊！但要是灵敏度太低呢，那漏电这个“坏蛋”都在电路里搞破坏了，它还没反应过来，就像一个睡过头的警卫员，这可是非常危险的情况呢。
一般来说，对于家庭使用，30mA 的灵敏度是比较合适的，这个数值就像是为家庭用电安全量身定制的“魔法数字”。
二、“承载大侠”的额定电流：找准你的用电“吨位”漏电保护器的额定电流就像是一座桥梁的承载量。
你得清楚自家用电设备这个“车队”的“吨位”。
如果把漏电保护器比作是一座桥，额定电流就是它能承受的最大车流量。
想象一下，你家里的电器就像一群要过桥的小汽车，如果你的桥只能承受10辆小汽车（额定电流较小），但是你却开来了20辆（实际用电电流超过额定电流），那这座桥肯定会不堪重负而垮塌的呀，这里的垮塌就是漏电保护器可能会被烧毁或者频繁跳闸。
比如你家里有空调、冰箱、电视、电脑等一堆电器，如果没有选择合适额定电流的漏电保护器，就像让一群大汉挤在一个小帐篷里，迟早会出问题的。
(整理)《农村低压电网剩余电流动作保护器配置导则》【精选文档】
国网浙江电力公司农村用电电安全管理和技能知识调考题库《农村低压电网剩余电流动作保护器配置导则》部分(第一批)一、单选题1、《农村低压电网剩余电流动作保护器配置导则》主要适用于农村低压电网（）系统剩余电流动作保护器的配置，其他接地方式的低压电网可参照本标准执行。
A.TN-CB.TN-SC.TN-C-SD.TT答案： D题目来源：《农村低压电网剩余电流动作保护器配置导则》 12、《农村低压电网剩余电流动作保护器配置导则》规定了农村低压电网剩余电流动作保护器的安装位置、（）、功能配置和配合原则。
A.技术参数B.适用条件C.技术要求D.适用范围答案： A题目来源：《农村低压电网剩余电流动作保护器配置导则》 13、根据低压电网网架结构和配电变压器的容量，合理配置()或三级剩余电流动作保护器。
A.一级B.二级C.三级D.四级答案： B题目来源：《农村低压电网剩余电流动作保护器配置导则》 4.1.14、农村地区计量装置采取集中表箱安装的，宜在集中表箱内配置（）。
A.户保B.中级保护C.末级保护D.终极保护答案： B题目来源：《农村低压电网剩余电流动作保护器配置导则》 4.3.25、装有剩余电流动作保护器的线路及电气设备，其泄漏电流应不大于额定剩余电流动作值的（）。
A.20%B.30%C.40%D.50%答案： B题目来源：《农村低压电网剩余电流动作保护器配置导则》7.1.36、在高湿度地区，总保护额定剩余动作电流最大值为（）毫安。
A.100B.200C.300D.400答案： C题目来源：《农村低压电网剩余电流动作保护器配置导则》7.1.27、在高湿度地区，户保护额定剩余动作电流最大值为（）毫安。
A.20B.30C.40D.50答案： B题目来源：《农村低压电网剩余电流动作保护器配置导则》7.1.28、在特别湿度地区，末级保护额定剩余动作电流最大值应选择（）毫安。
A.3B.4C.5D.6答案： D题目来源：《农村低压电网剩余电流动作保护器配置导则》7.1.29、潮湿地区户保范围内用电设备对地泄漏电流的最大值应小于等于（）毫安。
低压配电网三级漏电保护系统(精)
低压配电网三级漏电保护系统华北电管局（100761）童建华天津市电子器材厂（300350）张国喜（－）目前低压电网已应用三级漏电保护电器的产品分类1．漏电保护器（又称触电保安器、漏电开关）：它是一种具有漏电电流动作保护或还具有过电压、过电流保护的电器。
它没有短路保护功能，因此在使用中要考虑与短路保护电器相配合。
2．漏电断路器：它是一种具有漏电电流动作，过电流和短路保护等功能的电器。
有的还具有过电压、断相和反相保护等功能。
3．漏电保护插座：出现触电或漏电故障时，能自行断开插座的电路以实现漏电保护。
4．组合式漏电保护电器：由漏电断路器、漏电保护器或漏电继电器与其它开关电器组合而成的漏电保护电器。
5．漏电继电器：它只能测量漏电故障，并发出信号，而不能直接断开主电路。
上述产品，天津市电子器材厂研制生产的有：JLB一10、DZ16、DZ18、DZ15L、DZL25 、JD1等系列。
（二）分级用电保护方式及额定漏电动作电流（以下简称I△n）值选取如图所示，为三级漏电保护接线方式。
1．一级保护（配变总漏电保护）漏电保护器也装于配电变压器低压出线侧，或A11A l2A13；。
装于各支线首端。
根据对天津市、河北省玉田县、内蒙古呼和浩特市、黑龙江省、广东省等100个低压电网三相不平衡漏电电流的测试结果表明，要使总漏电保护部投运率达80％，北方I△n平均选为100mA，南方I△n平均选为180mA；若保护总漏电保护器投运率达95％，则北方I△n平均选为200mA、南方I△n平均选为300mA。
故配变总保护I△n选为100mA、200mA、500mA动作时间小于0．l～0.1s。
A0的保护值可选500mA~10A，动作时间选为小于0．1～Is。
2．二级保护（分支线路保护）由A2或A21、A22构成的二级保护，在人身触及分支线路、设备时，漏电保护器立即动作。
据对天津、河北省等地触电死亡事故分析表明，有近一半的事故是在低压电网已经发生了用电设备外壳带电，导线落地、拉线带电等单相接他故障后，再发生触电死亡事故的，故二级保护若控制在I△n小于200mA则近一半的触电事故就避免了。
漏电保护器安装和运行 GB13955-92
漏电保护器安装和运行标准编号： GB 13955-92国家技术监督局1992-12-19发布 1993-05-01实施低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。
但安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。
1 主题内容与适用范围本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。
本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。
本标准所指的漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。
1 引用标准GB3787 手持式电动工具的管理、使用、检查和维修安全技术规程GB6829 漏电电流动作保护器GB4776 电气安全名词术语GB9706.1 医用电气设备第一部分：通用安全要求JB1284 低压断路器3 术语3.1 直接接触direct contact人体、家畜与带电导体的接触。
3.2 间接接触indirect contact人体、家畜与故障情况下变为带电的设备外露导电部分的接触。
3.3 冲击电压不动作型漏电保护器inpulse voltage non-operating typeresidual Current operated protective devices漏电保护器呈闭路状态时，在规定的冲击电压作用下不动作的漏电保护器。
3.4 总保护main protection漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。
3.5 分级选择性保护selective section protection漏电保护器分别装设在电源端，支(干)线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合，实现具有选择性的分级保护。
农村低压配电网接地系统改造及漏电保护器合理设置之我见
系统
农村 电网经过多年 的农网建设与改造 ，农村 低压配电网的各项安全技术指标都 已达到 了标准 要求 ：１低压线路都采用 了绝缘导线 ；２ 低压线 （） （） 路 的拉线都装 上 了拉线 绝缘 子 。所 以 ， 在低压 线路 部分发生电击伤亡事故的可能性只剩下 了断线落
的经济效益和社会效 益。文章主要对农村低 压配电 网如何 进行接 地 系统改造及 漏电保 护器合理设置进行探讨 ， 可供大家交
流。
［ 关键词 ］ 农村低 压配 电网； 接地 系统 ； 漏电保 护器 ； 设置 ［ 作者简介 ］ 周波达 ， 山县 电力公司 ， 岱 浙江 岱 山， １２ ０ ３６ ０ ［ 中图分类号 ］ Ｍ７ ７１ Ｔ ２． ［ 文献标识码 ］ Ａ ［ 文章编号 ］ ０ ７ ７２ （０ ０ ０ — １３ ０ ０ １ ０ — ７ ３ ２ １ ）６ ０ ３ － ０ ３
２１ ０ ０年第 Ｏ ６期 （ 总第 １ １ ） ２期
沿 海 企 业 与 科 技
Ｃ Ａ Ｔ ＬＥ Ｔ Ｒ Ｒ Ｓ ＳＡ Ｄ Ｓ ＩＮ Ｅ＆Ｔ Ｃ Ｏ Ｏ Ｙ Ｏ Ｓ Ａ Ｎ Ｅ Ｐ ＩＥ Ｎ Ｃ Ｅ Ｃ Ｅ ＨＮ Ｌ Ｇ
Ｎ ．６２ １ Ｏ ０ ，０ ０
（ ｕ ｌｔ ｅｙＮＯ．２ ） Ｃ ｍｕａｉ ｌ ｖ １ １
地 等事 故 ， 断线对 于合 格 的线 路 来讲 ， 而 其几 率 本
身就非常小。对于在低压线路上挂钩用 电造成 的 电击伤害问题 ， 是属于违章用 电（ 窃电）是不应该 ，
低压供电系统接地与漏电保护装置的设置及应用
低压供电系统接地与漏电保护装置的设置及应用低压供电系统接地与漏电保护装置的设置及应用1.引言接地是电气工作人员十分熟悉的电气安全措施。
大地的电位一般被看作为零电位，所谓接地就是将金属导体与大地相连接，以取得大地电位作为参考电位。
低压供电系统接地是十分重要的，它与采取什么样的电击防护措施，选用什么样的保护装置，这些防护措施怎样实施，都与供电系统接地有关系。
如果选择不当，不但不能实现所要求的保护,反而会降低供电系统的可靠性。
本文先分析供电系统接地的适用范围及优缺点，然后介绍设置漏电保护装置的必要性，使漏电保护装置在供电系统接地中能够有效和正确安装使用。
2.低压供电系统接地低压供电系统接地分为系统接地与保护接地，系统接地是指变压器、发电机等中性点的接地，而保护接地是指电气装置内电气设备金属外壳、布线金属管槽等外露导电部分的接地。
系统接地的作用是保证系统的正常运行；保护接地是利用防护电器动作而切断电源，起到防人身电击和接地故障火灾的作用。
在我国的电网中接地系统分TN、TT和IT三种类型，系统特性以符号表示，字母含义为：第一个字母表示电源与大地的关系。
“T”表示电源的一点（通常是中性点）与大地直接连接；“I”表示电源与大地隔离或电源的一点经高阻抗与大地直接连接。
第二个字母表示电气装置的外露导电部分与大地的关系。
“T”表示外壳牢固的接地,且与电源接地无关；“N”表示外露导电部分通过与接地的电源中性点的连接而接地。
其后的字母表示电网中中性线与保护线的组合方式。
“C”表示中线与保护线是合一的(PEN线)；“S”表示中性线与保护线是分开的2.1TN系统TN系统按中性线和保护线的不同组合又分为三种类型：（1）TN-C系统在全系统内N线和PE线是合一的。
系统内的PEN线兼起PE线和N线的作用，可节省一根导线，比较经济，我国过去曾广泛采用这一系统。
由于该系统全部用PEN线作设备接地，因PEN线含有PE线而不允许被开关断开，使它无法实现电气隔离，不能保证电气检修人身安全，因此除维护管理水平较高的场所外，TN-C系统在国际上基本不被采用。
漏电保护器安装和运行(GB13955-1992)
漏电保护器安装和运行GB 13955-92国家技术监督局1992-12-19发布1993-05-01实施低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。
但安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。
1 主题内容与适用范围本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。
本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。
本标准所指的漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。
2 引用标准GB3787 手持式电动工具的管理、使用、检查和维修安全技术规程GB6829 漏电电流动作保护器GB4776 电气安全名词术语GB9706.1 医用电气设备第一部分：通用安全要求JB1284 低压断路器3 术语3.1 直接接触direct contact人体、家畜与带电导体的接触。
3.2 间接接触indirect contact人体、家畜与故障情况下变为带电的设备外露导电部分的接触。
3.3 冲击电压不动作型漏电保护器inpulse voltage non-operating typeresidual Current operated protective devices漏电保护器呈闭路状态时，在规定的冲击电压作用下不动作的漏电保护器。
3.4 总保护main protection漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。
3.5 分级选择性保护selective section protection漏电保护器分别装设在电源端，支(干)线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合，实现具有选择性的分级保护。
剩余电流动作保护器农村安装运行规程
中华人民共和国电力行业标准剩余电流动作保护器农村安装运行规程1范围本标准规定了剩余电流动作保护器的技术要求和使用条件，直接指导剩余电流动作保护器的安装、运行、管理。
本标准适用于交流50Hz，额定电压为380/220V，电源中性点直接接地，并按TT方式运行的农村低压电网和用电设备。
县辖的城镇按TT方式运行的低压电网和用电设备可参照本规程执行。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB6829一95剩余电流动作保护器的一般要求0963-89家用及类似场所用断路器GB/T 12501一90电工电子设备防触电保护分类GBl3955一92漏电保护器安装和运行GB/r 14048.2一94低压开关设备和控制设备低压断路器DL 493一92农村安全用电规程DL 499一92农村低压电力技术规程3总则3.1农村低压电网装设剩余电流动作保护器(原称漏电电流动作保护器)是防止发生人身触电伤亡事故的有效措施之一，也是防止由漏电引起电气火灾和电气设备损坏事故的技术措施。
但安装保护器以后，仍应以预防为主，并应同时采取其他各项防止触电和电气设备损坏事故的措施。
3.2剩余电流动作保护器采用自动切断电源的保护方式。
在直接接触防护中用于防止电击危险的基本保护措施的附加保护，在间接接触防护中用于防止发生接地故障时电气设备外露、可导电部分持久带有危险电压而引发电击危害或持续电弧电流引发电气火灾危害。
注：对被保护范围内两线所引起的触电危险，保护器不起保护作用。
3.3省(市)电力企业可根据本规程制定保护器现场运行管理实施细则。
县(市)电力企业应按本规程的要求对农电安监人员和农村电工进行培训和定期考核。
3.4农电安监人员、农村电工必须掌握和严格执行本规程，确保农村用电安全。
4名词术语4.1剩余电流(residual current)通过保护器主回路电流的矢量和。
漏电保护器的配置及选用介绍
漏电保护器的配置及选用介绍我们应该结合我国农村低压电网的现状，既要做好安全用电防护工作，减少触电事故，又要提高电网供电的可靠性，这是对漏电切断保护提出的全面要求。
事实已经证明：采用漏电保护器分级保护方式是实现上述要求的根本途径，也是我国漏电保护发展的必然趋势。
根据我国低压电网的供电方式、经济条件和漏电保护器的生产等情况，在低压电网中采用两极漏电保护方式是可行的，也是有效的。
首先应加大末级漏电保护器的安装率和投运率，末级保护以防止直接接触触电为主要目标，各自保护面小，不干扰其他用户。
城乡家庭进户线处和人们广泛接触使用的移动式电气设备、电动工具等都应选用额定漏电动作电流不大于30mA的高灵敏度、快速型漏电保护器。
对单相用电户选用的漏电保护器还应具备过电压保护功能，用于防止当出现三相四线制总零线发生断线和接户线错接成380V线电压时，产生的异常过电压损坏家用电器。
选用带漏电、过压、过载短路保护功能的保护器，这样，单相用电户的所有异常情况都能受到保护。
对发生触电后会产生二次性伤害的场所，如高空作业或河岸边使用的电气设备等，可装设漏电动作电流为10mA的快速型漏电保护器。
第二级保护为系统总保护或分支保护。
这一级保护器可装设于配电变压器低压出线处或各分支线的首端；其保护范围为低压电网的主干线（或分支线）、下户线和进户线，同时也作为末级漏电保护器的后备保护。
其额定漏电动作电流应根据被保护线路和设备实际漏电流来确定。
这两级触漏电保护器构成了一个漏电分级保护网，级保护器对一些条件恶劣而触电危险性较高的场合提供了直接接触的保护；第二级保护器扩大了漏电保护覆盖面，提高了整个低压电网的安全水平。
两级保护之间应合理配合，其漏电动作电流和动作时间应有级差。
建议考虑上级漏电保护器的额定漏电电流为下一级额定漏电电流的2.5～3.0倍；上一级漏电保护器的动作时间较下一级动作时间增加一个动作级差，约为0.1～0.2s左右。
漏电保护器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全技术 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改

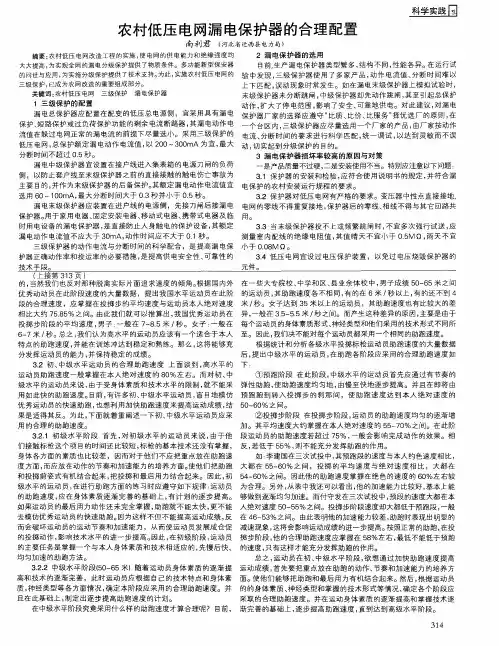

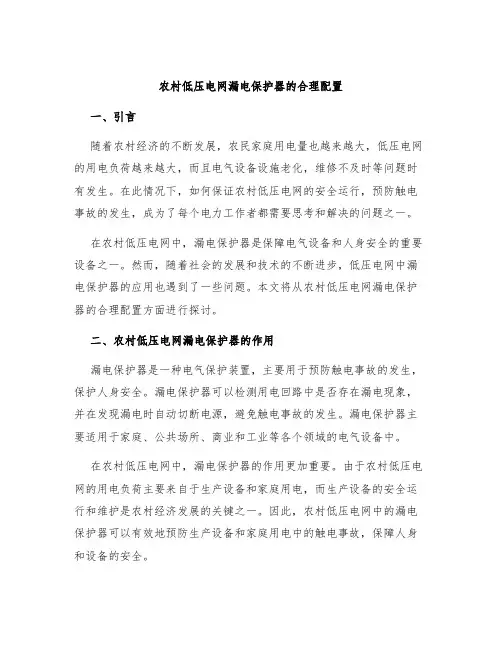

农村低压电网漏电保护器的合
理配置(标准版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
农村低压电网漏电保护器的合理配置(标
准版)
1前言
大规模的农村低压电网改造工程正在实施，电杆、电线、电瓷、金具等全部或大部份进行了更换和维修，电网结构也进行了重新规划和布置。
从而使电网的健康水平、供电能力和绝缘强度均得到大大提高，这为实现全网的漏电分级保护提供了物质条件。
多功能新型保安器的问世与应用，为实施分级保护提供了技术支持；农电体制的改革，也为实现电网的分级保护提供了组织保证。
为此，实施农村低压电网的三级保护，已成为农网改造的重要组成部分。
2农村低压电网必须实施漏电分级保护
随着农村经济的迅速发展和农民生活用电的急剧增长，对供电的可靠性、安全性的要求越来越高，要求漏电保护方式不能因一户
发生事故而造成部分或全网停电。
合理的配置漏电保护器，是防止人身触电伤亡事故和由漏电引起的电气火灾及电器设备损坏事故的技术措施，也是提高供电可靠性的重要手段。
为此，漏电保护器必须合理的配置和科学的实施。
2.1漏电总保护器应配置在配变的低压总电源侧，是全网的总保护，它应选用电流型的漏电保护器，其漏电动作电流值的选择以防止间接接触的触电保护为主，并在躲过电网正常的漏电流的前提睛尽量选小。
对于漏电流较小的电网，额定漏电动作电流值，以75mA、100mA、150mA三档可调为宜，最大分断时间不超过0.2秒。
2.2漏电中级保护器应设置在接户线进入集表箱的电源刀闸的负荷侧。
它是以防止套户线至末级保护器之前的直接接触的触电伤亡事故为主要目的，并作为末级保护器的后备保护。
其额定漏电动作电流值宜选用45～60mA，它的最大分断时间应大于0.1秒并小于0.2秒，以取得与上下级保护器动作时间的配合。
2.3漏电末级保护器应装置在进户线的电源侧，先接刀闸后接漏电保护器。
用于家用电器、固定安装电器、移动式电器、携带式电
器及临时用电设备的漏电保护器，是直接防止人身触电的保护设备，其额定漏电动作电流值不应大于30mA，动作时间应≤0.1秒；手持式电动器具及在特别潮湿场所的用电设备，漏电保护器的漏电动作电流不应大于10mA。
2.4三级保护器的动作电流与分断时间的科学配合，是提高漏电保护器正确动作率和投运率的必要措施，是提高供电安全性、可靠性的技术手段。
笔者认为：总保护、中级保护与末级保护，其动作电流值应有15mA及以上的级差，在分断时间上应有0.05秒的时差。
总之，漏电总保护器的定值最大，漏电末级保护器的定值最小，漏电中级保护器的定值应介于上、下级保护器定值的中间。
3漏电保护器的选用
目前，生产漏电保护器的厂家上百家，类型繁多，结构不同，性能各异。
在运行试验中发现，由于三级保护器使用了多家产品，动作电流值、分断时间难以上下匹配，误动现象时常发生。
如在漏电末级保护器上模拟试验时，末级保护器未分断跳闸，中级保护器却先动作跳闸，甚至引起总保护动作；同样对中级保护器作模拟试
验时，引起总保护器动作的现象常常发生，扩大了停电范围，影响了安全、可靠地供电，也给管理带来很大麻烦。
对此，笔者建议，对漏电保护器厂家的选择应遵守“比质、比价、比服务”择扰选厂的原则，在一个台区内，三级保护器应尽量选用一个厂家的产品，由厂家按用户对动作电流、分断时间的要求进行科学匹配，统一调试，以达到灵敏而不误动，切实起到分级保护的目的。
此外，若由于保护器的质量问题造成了事故或扩大了停电范围，宜于分析和追究厂家的质量责任，也能避免各厂家互相推诿扯皮，并有利于产品质量的提高。
4漏电保护器损坏率较高的原因与对策
一是产品质量不过硬，二是安装使用不当。
特别应注意以下问题：
4.1保护器的安装和检验，应符合使用说明书的规定，并符合漏电保护的农村安装运行规程的要求。
4.2保护器对低压电网有严格的要求。
当总保护器采用电流型时，变压器中性点必须直接接地，电网的零线不得重复接地，保护
器后的零线、相线不得与其它回路共用。
4.3当末级保护器投不上或频繁跳闸时，不宜多次强行试送，应测量其线路绝缘电阻值，其值晴天不宜小于0.5MΩ，雨天不宜小于0.08MΩ。
4.4低压电网宜设过电压保护装置，以免过电压烧毁保护器的元件。
