烂花印花工艺介绍

合集下载

印花相关工艺

印花相关工艺、材料、说明大全(转载自广州粤新印花工艺材料贸易公司网站文章)在网上刚看到一些有用的文章，特此发上来跟大家共享：印花工艺的基本方式一、直接印花直接印花是一种直接在白色织物或在已预先染色的织物上印花。

后者称作罩印。

，当然印花图案的颜色要比所染底色深得多。

大量常见的印花方式是直接印花。

如果织物底色为白色或大部分为白色，并且印花图案从背面看起来要比正面颜色浅，那么我们就可以判定这是直接印花织物(注意：由于印花色浆渗透力很强，所以对轻薄织物无法按此方法判断)。

如果织物底色正反面深浅相同(由于是匹染)，并且印花图案比底色深得多，那么这就是罩印织物。

二、拔染印花拔染印花通过两步进行，第一步，把织物匹染成单色，第二步，把图案印在织物上。

第二步中的印花色浆含有能破坏底色染料的强漂白剂，因此用这种方法能生产蓝底白圆点图案的花布，这种工艺叫拔白。

当漂白剂与不会同它反应的染料混合在同一色浆中(还原染料属于这种类型)时，可进行色拔印花。

因此，当一种合适的黄色染料(如还原染料)与色的漂白剂混合在一起时，就可在蓝底织物上印出黄色圆点图案。

因为拔染印花的底色是先采用匹染方式上染的，如果同底色是被印上去的满地印花比起来，底色的颜色要丰富且深得多。

这是采用拔染印花的主要目的。

拔染印花织物能通过滚筒印花和筛网印花印制，但不能通过热转移印花印制。

因为与直接印花相比，拔印织物的生产成本很高，还必须十分小心和准确地控制使用所需的还原剂。

使用这种方式印花的织物，销售情况更好，价格档次更高。

有时候，在这个工序中使用的还原剂会引起印花花纹处织物受损或破坏。

如果织物的正反两面底色的色泽一致(因为是匹染)，而花纹处是白色的或是与底色不一样的颜色，就能确认是拔染印花织物；仔细检查花纹的反面，会显露出原底色的痕迹(出现这种现象的原因是破坏染料的化学药剂不能完全渗透至织物的反面)。

三、防染印花防染印花包括两阶段工序：(1) 在白色织物上印上能阻止或防止染料渗透进织物的化学药剂或蜡状树脂；(2) 匹染织物。

涤棉烂花印花.

汽蒸
140～200
5～3
严重泛黄
四、印花设备的选择
滚筒印花机印花机平网印花机
布动式平版筛网印花机（是目前使用较
多的一类）
圆网印花机
网动平网印花机（手工热台板印花）
滚筒印花机的概述
滚筒印花机又叫铜滚印花机，它分为凸纹和凹纹印花机两类。凸纹滚筒印花机主要用于毛条印花凹纹滚筒印花机用于棉、T/C及化纤织物的印花按照花筒的排列形式，可分为放射式、立式和倾斜式印花机三种; 按照在织物上印花时是在一面还是两面印花可分为单面辊筒印花机和 N. AMERICA 双面辊筒印花机；按照印制套色多少可分为四色、六色、八色、及十色辊筒印花机。我国基本上使用的都是放射式单面辊筒印花机。
•
• • • • •
2．工艺流程及条件:
印花→烘干→焙烘（145℃，5min）→水洗→皂洗→水洗→烘干
(三) 着色烂花印花织物
1．色浆处方
•
• • • •
Galanit GSM(8%)
Uniperol EL 硫酸铝分散染料合成
500g
20g 200g x 烘干→汽蒸（95~97℃，3min）或焙烘（100~102℃， 1~1.5min）→绳线→开轧烘→上柔軟剂→定形
OCEANIA
（5）平版筛网印花时，为了保证烂花的酸浆均匀地渗透到织物内部，印花刮刀的形式应选用大圆口，往复刮印两次，尽量刮足酸浆。（6）若采用圆网印花，网坯质量甚为重要。镍网以80目为宜，制作花网时，感光胶应采用Stork公司生产的耐酸性Sensitex SCR100,并严格按照工艺操作要求，决不能急烘、过烘，以保证镍网的强度。
烂花印花概要
烂花印花织物通常由两种化学性质不同的纤维组成，

烧花烂花印花

烧花(烂花）印花————————————————————————————————作者：————————————————————————————————日期:ﻩ烂花印花烂花印花，亦称透明加工、腐蚀加工，日本称为碳化印花。

是由二种纤维组成的织物,其中一种纤维能被某种化学品破坏.而另一种纤维则不受影响；因此可用一种化学品调成印花色浆印花以后,经过适当的后处理，使其中一种纤维破坏，便形成特殊风格、透明格调的烂花印花织物。

我国的烂花印花织物起始由六十年代,常见的有烂花涤棉织物和烂花丝绒织物二种。

早期的棉包覆涤纶长丝纺制成包芯纱织成的坯布，经烂花印花后制得一种透明、富有凹凸感的印花产品。

还有涤棉混纺浅色烂花印花织物、花型自然、风格独特,犹如蝉翼纱,似透明非透明，绚丽多彩，晶莹突目。

随着人们生活质量的不断提高，对服饰的艺术化,个性化,越来越追求，已在传统的烂花印花基础上有所发展,有所创新。

近年来,烂花服装衣片印花发展很快。

像棉与尼纶的针织外衣经烂花印花后，透明的花型中衬托出内层的色泽,富有立体感,高雅别致。

像粘胶与尼纶制成的针织烂花织物,做成高雅内衣内裤,吸湿透气性好,充分体现了女性的魅力,很受消费者青睐,获得了可观的经济效益。

烂花面料知识大全烂花织物生产工艺技术及染整加工烂花织物，又称凸花布，是一种新型织物。

该织物主要特点是具有透明、凹凸的花纹，烂花部分近似绢筛网，凸花部分近似料花丝绒，因此,它具有花型新颖、轻薄透明、花纹突出、轮廓清晰、手感滑爽的外观特征,类似于工艺美术品,颇受国内外用户和消费者好评，它是我国纺织出口产品中,受到国际市场欢迎的品种之一。

目前烂花织物主要用作装饰用布,如星级宾馆、高级饭店、贵宾接待室、飞机、火车、轮船以及居室装饰等用的台布、窗帘、座套、床罩、枕套以及夏季服装、手帕等。

本文就烂花织物生产中有关工艺技术方面的问题论述如下:一、烂花织物生产的基本原理烂花织物生产的基本原理主要是利用两种纤维不同的耐酸牢度的化学性能，经过混纺或纺成包芯纱,作经纬纱织成烂花织物坯布，再经过印染工序在酸液中进行烂花处理加工，使不耐酸的那部分纤维被溶解烂掉,即成为凹凸分明、轻薄透明、花纹清晰、新颖别致的烂花织物。

特殊印花法

特殊印花法(一)烂花印花烂花印花最早用于丝绸交织物，如烂花绸、烂花丝绒，其后用于烂花涤/棉织物及其他织物。

烂花织物都由两种不同纤维通过交织或混纺制成，其中一种纤维能被某种化学药剂破坏，而另一种纤维则不受影响，便形成特殊风格的烂花印花布，通常由耐酸的纤维如蚕丝、锦纶、涤纶、丙纶等纤维与纤维素纤维如粘胶纤维、棉等交织或混纺制成织物，用强酸性物质调浆印花，烘干后，纤维素被强酸水解炭化，经水洗后便得到具有半透明视感、凹凸的花纹，可用作窗帘、床罩、桌布等装饰性织物，也可用作衣料。

目前我国多用涤棉包芯纱织物，在织物上用强酸性浆料印花。

强酸以硫酸为佳，酸性盐如硫酸铝、硫酸氢钠等也可使用，但效果不如硫酸。

印花用糊料应能够耐强酸作用，具有较好的渗透性，印制轮廓清晰，而且易被洗除。

这类糊料有白糊精、合成龙胶、油/水乳化糊等。

印花后经干燥，再于140℃焙烘3Os，绳状水洗，除去炭化物。

如焙烘温度过高，印花处呈黑棕色，难以洗净，温度不够时，印花处呈白色不透明，说明作用不足，也难以洗除，一般以印花处焙烘后色择为浅黄棕色为佳。

检查焙烘温度是否适当，产品上残渣是否易于洗去，可将织物在有张力条件下，以手牵动织物，能使残渣立即脱离飞扬时为合适。

涤棉混纺织物的烂花印花可用硫酸铝或硫酸，硫酸浓度为98%硫酸30～33mL/kg，印花后于95～97℃汽蒸3min，在绳状洗涤时容易去除残渣，但要严格控制温度，以防止印浆渗化，造成花纹模糊。

在烂花浆中加入分散染料可以作为对涤纶的着色剂，从而得到有色烂花印花。

但分散染料必须选择耐酸性好、遇酸不凝聚的S型或SE型的品种。

也可将耐酸涂料加入酸浆着色。

烂花印花设备可使用滚筒印花机，但滚筒刻花深度应较一般的滚筒深，深度140～160μm的印后花纹轮廓光洁，深度170～l9Oμm的透明度好。

平网印花设备也可使用，但效率低，成本较高，一些精细花纹如着色云纹、精细点线和喷笔难以生产。

烂花印花方法可以采用直接印花法，也可采用防染印花法，即预先用浆料印花，烘干后浸酸、汽蒸除去地色部分，取得特殊效果、(二)转移印花转移印花是先将染料色料印在转移印花纸上，然后在转移印花时通过热处理使图案中染料转移到纺织品上，并固着形成图案。

烂花印花

烂花印花烂花印花，亦称透明加工、腐蚀加工，日本称为碳化印花。

是由二种纤维组成的织物，其中一种纤维能被某种化学品破坏．而另一种纤维则不受影响；因此可用一种化学品调成印花色浆印花以后，经过适当的后处理，使其中一种纤维破坏，便形成特殊风格、透明格调的烂花印花织物。

我国的烂花印花织物起始由六十年代，常见的有烂花涤棉织物和烂花丝绒织物二种。

早期的棉包覆涤纶长丝纺制成包芯纱织成的坯布，经烂花印花后制得一种透明、富有凹凸感的印花产品。

还有涤棉混纺浅色烂花印花织物、花型自然、风格独特，犹如蝉翼纱，似透明非透明，绚丽多彩，晶莹突目。

随着人们生活质量的不断提高，对服饰的艺术化，个性化，越来越追求，已在传统的烂花印花基础上有所发展，有所创新。

近年来，烂花服装衣片印花发展很快。

像棉与尼纶的针织外衣经烂花印花后，透明的花型中衬托出内层的色泽，富有立体感，高雅别致。

像粘胶与尼纶制成的针织烂花织物，做成高雅内衣内裤，吸湿透气性好，充分体现了女性的魅力，很受消费者青睐，获得了可观的经济效益。

1．烂花印花的原理棉、麻、人造丝、粘胶等植物纤维都具有耐碱性，但耐酸性差，羊毛、丝等动物纤维，都具有耐酸性，但耐碱性差，合成纤维具有耐酸性，有些还有耐碱性，因此利用这些化学性质，它们之间组成的各种交织物或混纺织物、包芯织物，可进行腐蚀加工，制成烂花印花织物，这就是烂花印花的基本原理。

表4为各种纤维在酸、碱中的影响。

表1各种纤维在酸、碱中的原理2．烂花印花的工艺技术条件烂花印花织物根据烂花后的地色织物有无色泽，可分为一般烂花印花和着色烂花印花二种。

着色烂花印花也就是在纤维素纤维腐蚀的同时，留下的纤维同时染上色泽，形成有各种色泽的似透明的网眼花型，与不同地色呈现绚丽多彩的凹凸效果。

(1)一般烂花印花(涤棉混纺)的工艺技术纤维素纤维的耐酸性比蛋白质纤维、合成纤维都差，在低浓度的无机酸存在下，纤维素纤维在常温短时间内较为稳定，但在高温长时间作用下，则会引起水解，成为聚合度低的水解纤维素，如进一步水解，即成为纤维二糖，最终成为葡萄糖。

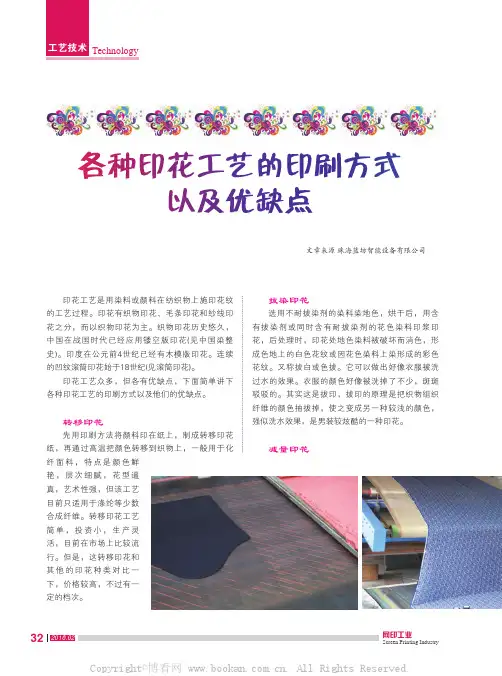

各种印花工艺的印刷方式以及优缺点

Technology印花工艺是用染料或颜料在纺织物上施印花纹的工艺过程。

印花有织物印花、毛条印花和纱线印花之分，而以织物印花为主。

织物印花历史悠久，中国在战国时代已经应用镂空版印花(见中国染整史)。

印度在公元前4世纪已经有木模版印花。

连续的凹纹滚筒印花始于18世纪(见滚筒印花)。

印花工艺众多，但各有优缺点，下面简单讲下各种印花工艺的印刷方式以及他们的优缺点。

转移印花先用印刷方法将颜料印在纸上，制成转移印花纸，再通过高温把颜色转移到织物上，一般用于化纤面料，特点是颜色鲜艳，层次细腻，花型逼真，艺术性强，但该工艺目前只适用于涤纶等少数合成纤维。

转移印花工艺简单，投资小，生产灵活，目前在市场上比较流行。

但是，这转移印花和其他的印花种类对比一下，价格较高，不过有一定的档次。

拔染印花选用不耐拔染剂的染料染地色，烘干后，用含有拔染剂或同时含有耐拔染剂的花色染料印浆印花，后处理时，印花处地色染料被破坏而消色，形成色地上的白色花纹或因花色染料上染形成的彩色花纹。

又称拔白或色拔。

它可以做出好像衣服被洗过水的效果。

衣服的颜色好像被洗掉了不少，斑斑驳驳的。

其实这是拔印，拔印的原理是把织物组织纤维的颜色抽拔掉，使之变成另一种较浅的颜色，强似洗水效果，是男装较炫酷的一种印花。

减量印花Technology该工艺利用交织或混纺织物中不同纤维的耐化学腐蚀性质差异，通过印花方法施加烧拔剂在织物局部去除其中一种纤维，保留其他纤维而形成半透明花纹。

又叫烧拔印花或烂花印花。

皱缩印花利用印花方法在织物上局部施加能使纤维膨胀或收缩的化学品，通过适当处理，使印花部位纤维和非印花部位纤维产生膨化或收缩的差异，从而获得表面有规律凹凸花型的产品。

如用烧碱作膨化剂的纯棉印花泡泡纱。

又叫凹凸印花。

平网印花印花模具是固定在方形架上并具有镂空花纹的涤纶或锦纶筛网（花版）。

花版上花纹处可以透过色浆，无花纹处则以高分子膜层封闭网眼。

印花时，花版紧压织物，花版上盛色浆，用刮刀往复刮压，使色浆透过花纹到达织物表面。

纺织品烂花印花的工艺实践

种助剂须在什么条件下才能使棉纤维溶解，印染
加工的条件能否满足，助剂还必须符合在烂花加工过程中的安全性、稳定性和环保性。
氧化氨气体。浓硝酸的腐蚀性极大，纤维素纤维、蛋白质纤维碰到硝酸立即腐ቤተ መጻሕፍቲ ባይዱ烂，硝酸与空
涤纶丝，这是织物中的棉在助剂的作用下成为
聚合度低的水化纤维素而逐渐水解。例如，涤棉织物印花部分用稀硫酸处理后加热，则水分蒸发，成为浓硫酸，使棉纤维碳化，水解了纤
ＳＡＮＧＨＨＡＳＬＩＫ
上海丝绸 ④
纺织品烂花印花的Ｅ－￣践，实－
－
一
一
钱
灏
提要：烂花织物是当前流行的纺织品，本文在简要介绍了烂花的原理和烂花剂、烂花糊料的选择后，介绍了涤棉混纺、真丝、锦纶、醋酯为地布织物的烂花工艺，最后提示了烂花后的处
富有凹凸感的印花产品；棉与锦纶交织的织物烂花印花后，透明的花型中衬托出内层的颜
色，富有立体感；粘胶与锦纶制成的针织烂花
现半透明状态。一些地方也把烂花称为烧花。

烂花印花名词解释

烂花印花名词解释
新出现的烂花印花是一种新颖的印花方式，被广泛应用于服装、鞋靴以及家居等领域。

它是一种艺术性印花，其表面拥有灯笼状的折褶，为衣物增添了几分精致感。

烂花印花是用特定材质，如棉布或织物等，通过印花乳胶的拉伸而成。

它的印花乳胶是由高分子树脂混合剂制成的，具有拉伸、延展性，可以有效地将拉伸扣子材料拉伸到表面，形成灯笼状的褶皱。

烂花印花可以有效利用材料的色彩，一般来说，它的颜色比普通印花更多样、更鲜明，因此更加受欢迎。

此外，它的褶皱结构也使衣物表面具有更多的细节，以及触感和光泽，甚至可以改变衣物的形状。

此外，烂花印花还具有抗水性能好、抗污抗菌性能强的特点，为衣物提供更强的实用性，尤其是适用于户外穿搭，延长其使用寿命。

烂花印花是一种新颖的印花方式，正被越来越多的服装鞋靴以及家居等行业广泛应用。

它是一种艺术性印花，其表面拥有灯笼状的折褶，为衣物增添了几分精致感；具有拉伸、延展性，可以有效将拉伸扣子材料拉伸到表面形成褶皱；可以有效利用材料的色彩，比普通印花更多样、更鲜明；此外，它还具有抗水性，抗污抗菌性能强。

总之，烂花印花在服装、鞋靴以及家居等领域已经得到了普遍应用，它既可以为衣物增添一份精致感，也有利于提升其使用寿命及性能。

它的应用前景不可限量，未来更多的行业会逐渐采用这种印花方式，以满足消费者的各种需求。

- 1 -。

针织服装烂花工艺流程

针织服装烂花工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!针织服装烂花工艺流程。

一、烂花工艺原理。

烂花工艺是利用两种纤维对酸或碱的不同反应，使其中一种纤维被腐蚀，而另一种纤维保持不变，从而在织物表面形成半透明的花纹效果。

涤粘稀薄织物烂花生产工艺技术

涤粘稀薄织物烂花生产工艺技术作者：黄德朝来源：《艺术科技》2013年第07期摘要：烂花产品的坯布，通常由耐酸的纤维，如蚕丝、锦纶、涤纶等纤维与纤维素纤维（如粘胶纤维、棉等）交织、混纺等织成的织物。

烂花印染工艺是用强酸性物质（如硫酸等）调浆印花，焙烘后纤维素被强酸炭化，经水洗后，便得到具有半透明视感、凹凸的花纹。

对于稀薄织物的烂花，其产品生产的难点，在于连续化生产不断头、烂花部位纱线，不移位、烂花效果、花型印制效果等难题。

本文针对这些难题，进行研究，探讨烂花产品在生产过程中的影响因素，各工序重点需要注意的问题，从而达到生产优质烂花产品的目的。

关键词：稀薄织物；烂花工艺；园网印花；碳化；水洗烂花印花，英文翻译为burnout printing，所以也有叫做烧花。

是在多组份纤维组成的织物上，印腐蚀性化学药品（如硫酸、ALCL3等），经烘干、焙烘等后处理，使某一纤维组分破坏而形成图案的印花工艺。

也可于印浆中，有选择的加入分散染料，在烂掉某一纤维组分的同时，使另一组分纤维着色，获得彩色烂花效应。

烂花产品的坯布，通常由耐酸的纤维，如蚕丝、锦纶、涤纶等纤维与纤维素纤维（如粘胶纤维、棉等）交织、混纺等织成织物。

烂花印染工艺是用强酸性物质（如硫酸等）调浆印花，焙烘后纤维素被强酸炭化，经水洗后，便得到具有半透明视感、凹凸的花纹。

这种花纹或凹凸有序，或呈半透明壮，装饰性强。

烂花设计，经常大量的被用于窗帘、床罩、桌布等装饰性面料和服装面料，其独特的效果，深受消费者喜爱。

对于稀薄织物的烂花，其产品生产的难点，在于连续化生产不断头、烂花部位纱线不移位、烂花效果、花型印制效果等难题。

本文针对这些难题进行研究，探讨烂花生产过程中的影响因素，以及各工序重点需要注意的问题，达到生产优质烂花产品的目的。

1涤粘烂花纱生产工艺1.1织物规格1）门幅：160cm；2）经纬密度：经向：366根/10cm，纬向：330根/10cm；3）纤维材料：经纱：20D/12F有光涤纶长丝；纬纱：120D涤粘包芯纱+20D/12F有光异形涤纶长丝；4）克重：65克/m2。

burnout printing

烂花印花工艺什么是烂花印花工艺？烂花工艺是通过在织物上印上能破坏或溶解纤维的化学药品得到的。

如果只有一种纤维存在，那么将会产生一个洞。

但织物通常是由两种纤维组成的，其中一种纤维能抵抗烂花的化学药品，作为骨架来保持织物的拉伸强度。

能达到各种效果，这些将进行讨论。

纤维和烂花印花化学药品一些类型的纤维既可以抗腐蚀，又可以被许多不同的化学媒介所破坏，如下表所示：注：□ 抗腐蚀 ■ 腐蚀聚酯纤维是抗性最好的纤维，常被用作织物的骨架。

也能使用聚酰胺纤维，但不普遍，且不能抵抗硫酸氢钠的腐蚀。

纤维素纤维因其易被强酸腐蚀，例如硫酸铝或硫酸氢钠，而被广泛地应用于烂花工艺中。

可以使用70%的硫酸氢钠，但它明显地对机械装置有破坏和不利。

只有在要求完全去除纤维素材料的情况下才使用。

羊毛和丝这样的蛋白质纤维，可以用氢氧化钠腐蚀破坏。

高腐蚀性浓度对聚酯纤维、聚酰胺纤维和涤纶也有相反的作用，需要小心。

涤纶可以使用过氧化苯酰胺和硫酸氢钠除去。

应用于涤纶/尼龙或涤纶/棉布混合织物的烂花，这里，尼龙和棉布纤维是需要抗腐蚀的，尽管使用了过氧化苯酰胺，自身也不会有问题。

在此，对各种纤维组合在烂花印花工艺方面有所了解。

聚酯纤维/纤维素混合织物应用最为普遍，特别是聚酯纤维/棉布，所以，接下来的介绍将集中在这种混合织物上。

织物的结构普通的以67/33纤维组成紧密混合的聚酯纤维/棉布材料用作烂花时，不会产生强烈的视觉冲击，因为产物没有明显的3D 效果。

一个更明显的3D 表面需要包芯纱结构，就是说，聚酯纤维作为芯，棉纤维作为纱包围在芯的周围。

聚酯纤维和棉纤维的比例通常为50:50。

强烈的视觉效果，也可由单独编织纱线的织物产生，一面主要用棉纤维，另一面主要用聚酯纤维。

相似的组合可以用在针织织物上。

还有另外的设计可能性，硫酸铝硫酸氢钠氢氧化钠过氧化苯甲酰棉布、粘胶、亚麻布 ■ ■ □ □羊毛、丝 □ □ ■ □聚酯纤维 □ □ □ □聚酰胺纤维 □ ■ □□ 双醋酸纤维、三醋酸纤维□ ■ □ ■就是棉纤维或粘胶纤维作为绒毛，背面用聚酯纤维做骨架的起绒织物。

烂花印花名词解释

烂花印花名词解释
烂花印花是一种传统的印花手法，可以用来在布料上创作出美丽的图案。

它起源于上世纪50年代，后来得到了普及，特别是在流行文化中。

烂花印花通常指在布料上将颜料和水混合在一起，然后用含有X 湿毛巾将颜料涂抹在整块布料上。

这种技法可以用来创建各种各样的图案，如植物、动物、植物、几何等，让布料充满了美丽的色彩。

X湿毛巾是烂花印花的关键材料，它可以用来将颜料涂到布料上，也可以将颜料从布料上抹掉。

也就是说，X湿毛巾可以用来调整图案的轮廓和色彩，以达到最理想的效果。

而烂花印花的最终技巧便是将X湿毛巾分别使用多种颜色的颜
料将X湿毛巾涂到布料上，并以各种不同的方式调整颜料的色彩来获得最理想的视觉效果。

烂花印花的最大优点在于它的多样性，因为它可以使用多种颜色的柔软的颜料，而且每一次都可以创造出不同的图案。

它也可以在多种类型的布料上使用，如棉、毛等，可以创作出各种各样的图案，从而给人以美丽的视觉享受。

因此，烂花印花不仅是一种艺术形式，它也可以被用于实际应用，例如服装制衣、家居装饰等领域。

尤其是在时尚服装中，烂花印花往往是整件服装的核心，可以给人以明亮的、色彩斑斓的视觉效果，给人以清新的、活力的感觉。

综上所述，烂花印花是一种古老的传统印花技艺，它可以在布料
上创作出多种多样的图案，也可以被用于实际的应用，令人印象深刻。

简述腈纶植绒地毯凹凸烂花印花工艺

简述腈纶植绒地毯凹凸烂花印花工艺印花工艺：1 前言腈纶纤维因其不易霉变、强度较好、毛型感强和具有融暖感等性能，而被广泛用于植绒地毯。

采用阳离子染料印花的腈纶纤维，具有色彩丰富鲜艳、牢度好、手感柔软、仿毛感强和吸水性好等特点，深受国内外客商的好评。

目前该产品主要出口到日本、美国、欧洲等国家和地区。

2 原理通过印花，将阳离子染料刮印到腈纶植绒地毯簇绒的局部表面，再经过汽蒸，阳离子染料通过依附在印花浆中原糊的递载作用，由绒头向地毯底部渗透，由纤维表面向纤维内深处渗入，此时阳离子染料与表面阴荷性的腈纶纤维以离子键相结合而着色，产生局部色彩鲜艳的花纹。

为产生凹凸的花纹，我们在花纹的轮廓线部分印制非凡药剂，使该部分的腈纶纤维在高温汽蒸时，在药剂作用下产生熔融收缩而形成凹纹，从而使花纹出现凹凸效果。

3 工艺设计腈纶植绒地毯为一厚重织物，绒毛高5mm～8．5mm，它要求表面绒毛平整无漏洞，印花花型轮廓清楚，凹处深度均匀无色变，凹凸层次感强，有立体效果。

色泽艳丽，无露白，无正面污点，手感柔软，且具有一定的日晒牢度和皂洗牢度。

在印花时正面给浆一般要求渗透效果好，但反面不能有透印现象。

达到上述要求，必须选择合适的印花方式及染化料。

3．1 印花方式的选择由于腈纶植绒地毯为厚重织物，且大小要求不一、品种多变、批量大小无规律、花型变化快，故选用平版筛网印花，采用半自动平版筛网机，对印花台板按地毯大小进行改造，使其适应地毯印花。

由于植绒地毯吃浆量大，选择目数60目或80目筛网，配合色浆调制，保证较大的给浆量。

3．2 染化料选择3．2．1 染料一般选择阳离子染料即可，因植绒印花吃浆量大，一般可不考虑配伍性问题，可用不同类型染料配制不同颜色的色浆。

原糊采用印染胶或结晶胶。

3．2．2 助剂(1)渗透剂由于印花为单面给浆，要保证染料从绒头向底布方向渗透，但又不能渗透到底布，故加人一定量的非离子渗透剂，在用量上严格控制，防止过度渗透。

烂花工艺的实例 -回复

烂花工艺的实例-回复烂花工艺是一种独特的手工艺品制作技术，通过将花朵真实地保存在蜡块中，创造出美丽的烂花艺术品。

这项技术通过保留花朵的自然颜色和形状，能够在很长一段时间内欣赏到鲜花的美丽，成为许多艺术家和收藏家钟爱的传统工艺之一。

本文将介绍烂花工艺的实例，以展示这一古老而精致的手工艺术。

烂花工艺最早可以追溯到几个世纪前，而今天它已经成为一门高度专业的艺术形式。

在烂花工艺中，首先需要选择新鲜而完整的花朵。

可以使用任何花束或单独的花朵，只要它们在采摘时是新鲜的。

这是烂花保持其原始鲜艳的重要一步。

第一步是干燥花朵。

在烂花工艺中，蜡块是用来保护花朵并保持其完整性的重要部分。

将花朵放置在干燥的环境中，如纸巾或干燥剂中，可以帮助去除多余的水分。

这样做不仅可以加速干燥过程，还可以防止花朵在蜡块中腐烂。

接下来，需要准备蜡块。

蜡块是烂花工艺中最关键的组成部分，它不仅可以保护花朵，还可以保持其原有的颜色和形状。

蜡块通常由蜡粉和适量的植物油混合而成。

这种混合物需要在适当的温度下搅拌，直到完全融化并形成均匀的蜡状物质。

将蜡块熔化后，可以将花朵轻轻地放置在蜡块中。

这一步需要小心操作，确保花朵在放置时保持其原始形状。

可以使用工具，如镊子或小刷子，轻轻地调整花朵的位置，以使其在蜡中均匀分布。

当花朵都置于蜡块中后，可以等待其冷却并凝固。

在此过程中，蜡会固化并包裹住花朵，保持其形状和颜色。

整个过程通常需要几小时，具体时间取决于蜡块的体积和温度。

冷却和凝固后的蜡块的表面可能会有一层均匀的蜡液。

可以使用小刷子将蜡液彻底涂抹在蜡块的表面上，以防止氧化和变色。

在此步骤完成后，艺术家可以根据需要在蜡块上添加装饰物，如丝带、珠宝或绘画。

最后，将蜡块放置在适当的展示器中。

可以选择透明的容器或花瓶来展示烂花艺术品。

艺术家可以根据需要在蜡块的表面添加文本或标签，以显示花朵的类型和其他相关信息。

烂花工艺的实例丰富多样，从小型装饰品到大型绘画作品都可以通过烂花工艺制作而成。

烂花印染

Al2（SO4）3
H2SO4 分散染料水汽蒸100℃，3分钟焙烘145℃，1.5分钟
—
— X Y 差优，泛黄
150
— X Y 较差较差
—
55~60 X Y 优炭化
酸浆的研究
用烂花印花酸浆糊料具备条件
(a)糊料的耐酸稳定性要好而且能耐酸性水解以保证在较长时间印花中，保持浆料稠度，使印制轮廓清晰。
烂花印花后要快速进行热处理，不需要经过烘干再进行热处理，因为印花浆烘干后，有吸湿现象，这样会使热处理温度分布不均，造成腐蚀不均匀，碳化不良。如果印花块面已经吸湿，则一定要烘干后，再进行热处理。着色烂花印花的热处理温度要比一般烂花的热处理温度高，这主要是考虑到分散染料的上染着色温度。
热处理工艺研究
真丝解三醋酯尼纶涤纶强酸中水解耐酸性大耐酸性大强碱中强度降低耐碱性大强碱中水解(减量加工) 比棉差，比羊毛强，在高浓酸下溶在浓NaOH中溶解
烂花印花的工艺技术条件
烂花印花分类
根据烂花后的地色织物有无色泽，可分为一般烂花印花和着色烂花印花二种。
着色烂花印花是在纤维素纤维腐蚀的同时，留下的纤维同时染上色泽，形成有各种色泽的似透明的网眼花型，与不同地色呈现绚丽多彩的凹凸效果。
一般烂花和着色烂花的热处理情况
烂花方法一般烂花着色烂花热处理法热溶热溶汽蒸温度 160℃ 180℃ 140—200℃ 时间 l—3分钟 1分钟 3—5分钟严重泛黄备注 >160℃泛黄
注：上述试验腐蚀剂用硫酸铝。
洗涤条件
(3)洗涤条件
洗涤工艺是烂花印花质量优劣的最后一关，棉纤维充分炭化后，甚至已炭化变黑，如果洗涤不充分，也不能获得好的烂花效果。要达到充分洗涤效果，在机械连续水洗之前，最好进行敲打、揉搓或刷洗等机械方法。预先去除一部分粘附于涤纶纤维上的碳化纤维，而连续水洗机要采用有揉搓效果的喷淋洗净机。

烂花织物4

夏季服装用织物：烂花面积小，考虑凹凸效果，夏季服装用织物：烂花面积小，考虑凹凸效果，长丝细
些一般5tex（45旦）左右。（旦左右。一般
烂花布
2）混纺比: ）混纺比棉包芯纱：涤/棉包芯纱：棉包芯纱
棉包覆量过大：若涤丝在纺纱过程中断头，棉包覆量过大：若涤丝在纺纱过程中断头，棉纤单独成纱 →“ 空心纱 ” →烂花部位缺丝，影响质 “ 空心纱” 烂花部位缺丝烂花部位缺丝，量。棉包覆量过小：包覆不良、芯丝裸露，凹凸效果差。棉包覆量过小：包覆不良、芯丝裸露，凹凸效果差。
紧度应综合考虑：紧度应综合考虑：经纬纱配置、产品用途、花型大小、芯丝特数因素。经纬纱配置、产品用途、花型大小、芯丝特数因素。经纬纱配置：半包芯织物＞经纬纱配置：半包芯织物＞全包芯织物烂花的花型：烂花的花型：大烂花织物＞小烂花织物包芯纱芯丝特数：特数小的＞特数大的包芯纱芯丝特数：特数小的＞
其中混合糊料为：其中混合糊料为： 60％白糊精：6％龙胶：乳化糊：=1：1：2 ％白糊精：％龙胶：乳化糊：：：
汽蒸条件：温度 ℃ 分钟± 秒汽蒸条件：温度95℃~97℃ 时间：3分钟±30秒 ℃ 时间：分钟焙烘条件：温度焙烘条件：温度100℃~102℃ 时间：1~1．5分钟 ℃ ℃ 时间：．分钟柔软整理：柔软整理：涤棉混纺织物很容易产生静电，经烂花后静电更严重。涤棉混纺织物很容易产生静电，经烂花后静电更严重。因此烂花印花后，在柔软整理的同时，加入抗静电剂。因此烂花印花后，在柔软整理的同时，加入抗静电剂。 1）涤/棉包芯纱织物的烂花加工）棉包芯纱织物的烂花加工棉包芯纱织物的烂花加工: 坯布在印花时印上酸，通过坯布在印花时印上酸，通过120~130℃的焙烘或汽蒸处理， ℃的焙烘或汽蒸处理，使棉纤维炭化，而涤纶不受损伤。再经过松式水洗，使棉纤维炭化，而涤纶不受损伤。再经过松式水洗，印花处剩下涤纶丝。形成透明、凹凸感的织物。处剩下涤纶丝。形成透明、凹凸感的织物。

涤棉混纺烂花工艺研究

涤/棉混纺烂花工艺研究摘要：烂化印花，它是由两种具有不同耐酸性能纤维纺织品组成的混纺织物或包芯织物进行腐蚀加工，其中一种纤维能被化学药品（腐蚀剂）破坏，而另一种纤维不受影响，经过酸性烂花色浆印花与炭化洗涤处理后，将不耐酸的天然纤维部分烂去，露出耐酸的化学纤维部分，印花后制得一种透明，富有凹凸感的印花产品，花型自然，风格独特，犹如蝉翼纱，似明非明，晶莹夺目，制成服装后，透明的花型衬托出内层的光泽，吸温透气性好。

本文研究了烂花工艺中硫酸（硫酸铝）浓度，处理时间，处理温度，对涤棉织物的烂花效果影响。

结果表明随浓度提高，处理温度提高，处理时间提高，在一定程度上影响烂花效果，织物透明度，轮廓清晰度，花纹清晰度。

关键词:涤棉织物烂花工艺前言我国纺织品印花技术的起源可以从长沙马王堆墓葬（汉代）发掘出的印花敷彩纱得到证实。

到了宋朝，在染料里加入胶粉（淀粉类）调成浆状进行印花，印出的花纹图案更为精美动人。

这种丝印技术很快传到欧洲，德国，和意大利是最早采印花以及扎染，蜡染工艺的发源地都在中国。

由于印花是一项综合性技术，牵涉到多种先进技术，所以，发达国家在这一方面咱有一定优势。

近几年来，为了提高纺织品筛网印花的印制效果，越来越多的筛网印花设备配置了精密的控制手段，借助于数码控制的机电系统，提高筛网印花的对花定位精密。

与此同时，筛网制版的电子分色纸片。

喷蜡喷墨制网技术以及激光雕刻刻网技术的应用，使得筛网印花机能够印制出以往只有滚筒印花机才能印制的精细花型。

当今社会，随着人们生活水平提高对衣着的要求也从原来只求保暖，遮体上升到现在既要求实用，又要求美观，能体现穿着者风度气质，涤棉烂花因其精致独特的布面风格，烂花产品不仅外观华美，内在质量优良，具有耐磨、强力高、好洗、快干、免烫性能，低廉价格受到国内外市场消费者亲睐的欢迎。

烂花技术的研究与应用近年来盛行于纺织印染业。

1实验部分1.1实验材料与仪器1.1.1材料织物规格：涤/棉纤维（65/35）交织织物试剂：98%硫酸LR （广东西陇化工厂）硫酸铝 LR （上海金山县兴塔化工厂）海藻酸钠（青海化工厂）1.1.2仪器电热恒温干燥器101A-2（上海光地仪器设备厂）、101-2型电热恒温鼓风干燥箱（上海浦东荣丰科学仪器有限公司）、JJ-1精密增力电动搅拌器（金坛市江南仪器厂）1．2工艺原理涤棉交织布由涤纶纤维和棉纤维交织而成，烂花主要根据涤纶纤维耐酸，而棉纤维属于再生纤维素纤维，在浓度的无机酸下，常温，短时间内比较稳定，但在高温长时间下，会逐渐水解，苷键断裂，生成聚合度比较低的水解纤维素，如进一步水解，变成为纤维二糖，当苷键全部断裂生成葡萄糖，最后碳化而易被清除，所以烂花印花是在涤棉交织物上局部印上酸浆，经高温碳化利用棉纤维耐酸性差，在浓缩后的硫酸作用下，纤维迅速水解，再经水洗将印花部分的水解纤维素洗去，形成烂花印花效果（而涤纶不受损伤），形成特殊风格的烂花印花。

烂花工艺的实例

烂花工艺是一种常见的手工艺技术，通过将织物或纸张剪裁成花瓣形状并加工，再经
过组合、缝制或粘贴等步骤，制作出具有立体感和艺术效果的花朵作品。

以下是一些
烂花工艺的实例：
1. 纸质烂花：使用彩色纸或包装纸，将其剪裁成花瓣形状，然后利用折叠、卷曲或刻
痕等方式制造出花瓣的层次感。

最后，将花瓣粘贴或缝制在一起，形成完整的花朵。

2. 布质烂花：使用布料，如丝绸、棉布或蕾丝等，按照花瓣的形状进行剪裁，并通过
加工处理，如烫平、折叠或烧边等，使花瓣看起来更加逼真。

然后，将花瓣缝制在一起，并添加花蕊和茎杆等细节，完成花朵的制作。

3. 织物烂花：利用特殊的织物或纺织品材料，如丝带、毛线或羊毛，通过编织、打结
或拧扭等方式，制作出花瓣的形状。

然后，将花瓣组合在一起，并添加其他装饰物，
如珠子、羽毛或丝绸叶子等，使花朵更加丰富多样。

4. 脱胎烂花：利用自然植物的材料，如树叶、树皮、干花或草木等，进行加工和改造，制作出具有立体感和艺术效果的花朵。

可以使用涂漆、染色或定型等方法，增强花朵
的稳定性和观赏性。

这些只是烂花工艺的一些实例，实际上，烂花工艺非常灵活多样，可以根据个人的创
意和材料的可用性进行创作。

无论是用于装饰家居、服饰配饰还是手工艺品，烂花工
艺都能带来独特而美丽的效果。
