反射式光纤传感器原理操作步骤

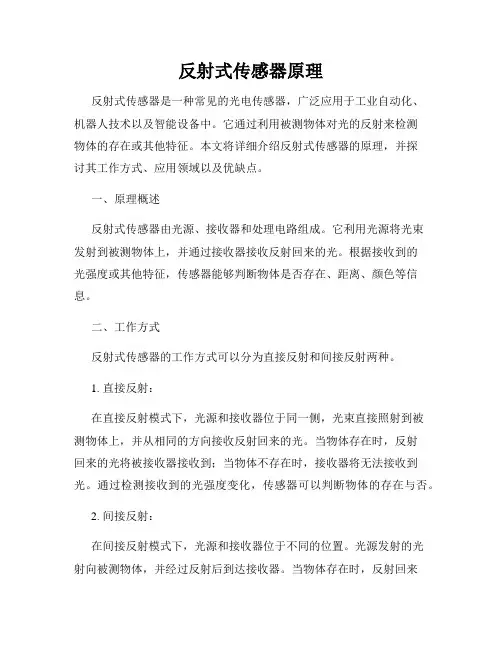

反射式传感器原理
反射式传感器原理反射式传感器是一种常见的光电传感器，广泛应用于工业自动化、机器人技术以及智能设备中。
它通过利用被测物体对光的反射来检测物体的存在或其他特征。
本文将详细介绍反射式传感器的原理，并探讨其工作方式、应用领域以及优缺点。
一、原理概述反射式传感器由光源、接收器和处理电路组成。
它利用光源将光束发射到被测物体上，并通过接收器接收反射回来的光。
根据接收到的光强度或其他特征，传感器能够判断物体是否存在、距离、颜色等信息。
二、工作方式反射式传感器的工作方式可以分为直接反射和间接反射两种。
1. 直接反射：在直接反射模式下，光源和接收器位于同一侧，光束直接照射到被测物体上，并从相同的方向接收反射回来的光。
当物体存在时，反射回来的光将被接收器接收到；当物体不存在时，接收器将无法接收到光。
通过检测接收到的光强度变化，传感器可以判断物体的存在与否。
2. 间接反射：在间接反射模式下，光源和接收器位于不同的位置。
光源发射的光射向被测物体，并经过反射后到达接收器。
当物体存在时，反射回来的光将被接收器接收到；当物体不存在时，接收器将无法接收到光。
通过检测接收到的光强度变化，传感器可以判断物体的存在与否。
三、应用领域反射式传感器广泛应用于各个领域。
以下是几个常见的应用案例：1. 自动门系统：反射式传感器可用于自动门系统中，通过检测门前是否有物体来判断是否开启门。
当有人经过门前时，被测物体会反射回光线，传感器通过接收返回的光线来感知人员的存在。
2. 工业自动化：在生产线上，反射式传感器可以用于检测物体的存在、位置和颜色等信息，以实现自动化生产。
例如，在装配线上，传感器可以检测零件的位置并进行自动拧紧。
3. 印刷检测：反射式传感器可以用于印刷行业中的检测任务。
通过检测印刷品表面的反射光，传感器可以判断是否存在缺陷、色差或其他质量问题。
四、优缺点反射式传感器具有以下优点：1. 安装方便：传感器只需安装在被测物体的一侧，不需要在物体另一侧安装接收器，安装简便。
反射式光纤位移传感器原理
反射式光纤位移传感器原理小伙伴，今天咱们来唠唠反射式光纤位移传感器的原理呀。
你看啊，光纤这东西可神奇了呢。
反射式光纤位移传感器就像是一个超级敏感的小侦探，专门用来探测位移的情况。
那它到底是怎么做到的呢？这得从光纤本身说起啦。
光纤就像一条超级细的小管道，里面能让光跑来跑去的。
这个传感器有发射光纤和接收光纤哦。
发射光纤就像一个小光源的发射器，它会发射出光来。
这光就像一个个小小的信使，欢快地朝着目标冲过去。
当这个光打到物体表面的时候，就会发生反射。
就好像光在物体表面玩了个蹦蹦床，一下子又弹回来了。
这时候呢，接收光纤就开始发挥作用啦。
它就像一个小捕手，专门等着捕捉反射回来的光。
如果物体离传感器的距离发生了变化，那反射回来的光的情况也就跟着变啦。
比如说，物体离得近的时候，反射回来的光就比较强。
为啥呢？因为光走的路程短呀，损耗就小，就有更多的光能够回到接收光纤里。
这就好比你在一个小房间里大喊一声，因为距离近，声音回来得就很响亮。
可是呢，如果物体离得远了，光要走的路程就变长了，在这个过程中就会有更多的光被消耗掉，那反射回来被接收光纤捕捉到的光就变少了。
这就像你在一个大广场上大喊，声音传回来的时候就变得很微弱了。
而且呀，这个传感器还能根据接收到的光的强度变化，准确地算出物体到底移动了多少距离呢。
它就像一个聪明的小脑袋，通过分析光的这些变化，就知道物体是靠近了还是远离了，靠近或者远离了多少。
你想啊，在很多地方这个传感器都超级有用呢。
比如说在一些自动化的生产线上，它可以用来检测零件的位置是否准确。
要是零件的位置不对了，传感器就能马上发现，就像一个小监工一样，然后通知机器进行调整。
还有在汽车制造里，它可以检测车门是不是关好了，要是没关好，光的反射情况就不一样，传感器就能告诉汽车系统，然后发出警报，就像一个贴心的小管家。
再说说在一些精密仪器的制造里吧。
那些小零件的位移要求可精确了，反射式光纤位移传感器就能发挥大作用。
它就像一个有着超级视力的小助手，能够精确地感知到哪怕是极其微小的位移变化。
反射式光电传感器的工作原理
反射式光电传感器的工作原理反射式光电传感器是一种常见的光电传感器，其工作原理基于光的反射和接收。
它由发光器和接收器组成，通过发光器发出光束，然后由接收器接收反射回来的光束，从而实现对物体的检测和测量。
下面将详细介绍反射式光电传感器的工作原理及其应用。
反射式光电传感器的工作原理主要包括三个步骤：发光、反射和接收。
首先，发光器会发出一束光束，通常是红外光。
这束光会照射到被检测物体上，并被物体反射回来。
接着，接收器会接收到反射回来的光束，并将其转化为电信号。
最后，通过分析接收到的电信号，可以确定物体的存在、位置或其他相关信息。
在发光和接收的过程中，光束与物体之间会发生反射和散射。
如果物体表面光滑，则光束会以相同的角度反射回来，从而使接收器能够接收到足够强度的光信号。
反之，如果物体表面粗糙或有光吸收的材料，光束会被散射或吸收，使得接收器接收到的光信号弱化或完全消失。
反射式光电传感器广泛应用于许多领域，包括自动化生产线、机器人技术、物流仓储等。
在自动化生产线中，反射式光电传感器可以用于检测物体的位置、尺寸和形状，从而实现自动化操作和控制。
例如，可以利用反射式光电传感器来检测产品在传送带上的位置，以便在适当的时候进行下一步的处理或分拣。
在机器人技术中，反射式光电传感器可以用于实现物体的识别和定位。
机器人可以通过反射式光电传感器接收到的光信号来判断物体的类型和位置，从而进行相应的操作。
例如，机器人可以利用反射式光电传感器来检测到物体的位置，然后进行抓取或放置操作。
在物流仓储中，反射式光电传感器可以用于货物的检测和计数。
通过安装在货架上的反射式光电传感器，可以实时监测货物的进出和数量，从而提高物流仓储的效率和精确度。
例如，可以利用反射式光电传感器来检测货物在货架上的位置，以及货物的高度和数量。
除了以上应用，反射式光电传感器还可以应用于安全系统中。
例如，可以将反射式光电传感器安装在门口或走廊上，用于检测人员的进出或行走情况。
实验二 光纤传感器实验
一．光纤位移传感器的静态实验实验目的：了解光纤位移传感器的原理结构和性能实验原理：反射式光纤位移传感器的工作原理如图1所示。
光纤采用Y 型结构，两根光纤的一端合并在一起作为光纤探头，另一端一根作为光源光纤，一根作为接收光纤。
光纤只起传输信号的作用。
光发射器发出的红外光经光源光纤照射至反射面，被反射的光经接收光纤送至光电转换器将接收到的光信号转化为电信号。
接收光纤接收到的光强取决于反射体和光纤探头之间的距离，其定性关系如图2所示。
图1. 光纤位移传感器的原理图图2. 输出电压V 和X 的定性关系所需元器件：主副电源、差动放大器、F/V 表、光纤传感器、振动台 实验步骤：（1） 按图3的方式接线：因光电传感器的内部转换电路已经安装好了，所以可将电信号直接经差动放大器后输出。
F/V 表置2V 档、开启主副电源，差动放大器的增益调到最大。
输出电压X光源光纤反射面图3 光纤传感器实验的接线图（2）调节测微头，使光纤探头与反射片刚好接触，调节差动放大器的零位旋钮使得F/V表的读数尽量为零。
（3）旋转测微头，使得光纤探头逐渐远离反射面，观察输出电压的小—大—小的变化过程。
（4）重复步骤2。
旋转测微头，每隔0.2mm读出一个电压值，并填入下表。
（5）作出V—X曲线，计算灵敏度S=△V/△X及线性范围。
二光纤传感器测量电机转速的实验实验目的：了解光纤位移传感器的测速应用。
实验原理：在电机上贴有两片对称的反光片用于反射光源光纤的出射光。
当光纤探头对准反光片时，接收光纤可以接收到光源光纤的反射光，输出电路有电压输出；当光纤探头和黑色表面相对时，接收光纤中无反射光，输出信号近似为零。
当电机转动时，光纤探头的对准面将发生黑—白—黑—白的周期变化，于是光纤传感器的输出电压也将按照小—大—小—大的形式发生变化，即输出电压为脉冲信号。
根据电压脉冲的频率即可推算出电机的转速。
所需单元和部件：除（一）中所用的器件外，增加小电机和示波器。
反射式光纤位移传感器特性实验
仪器与电子学院实验报告（操作性实验）班级： 学号： 学生姓名：实验题目：反射式光纤位移传感器特性实验一、实验目的1）掌握反射光纤位移传感器工作原理； 2）掌握反射光纤位移传感器静态特性标定方法。
二、实验仪器及器件光纤、光电转换器、光电变换器、电压表、支架、反射片、测微仪。
三、实验内容及原理反射式光纤位移传感器的工作原理如图3所示，光纤采用Y 型结构，两束多模光纤一端合并组成光纤探头，另一端分为两束，分别作为接收光纤和光源光纤，光纤只起传输信号的作用。
当光发射器发生的红外光，经光源光纤照射至反射体，被反射的光经接收光纤至光电转换元件将接收到的光信号转换为电信号。
其输出的光强决定于反射体距光纤探头的距离，通过对光强的检测而得到位移量。
图1 反射式光纤位移传感器原理及输出特性曲线四、实验步骤1、观察光纤结构：本仪器中光纤探头为半圆型结构，由数百根光导纤维组成，一半为光源光纤，一半为接收光纤。
2、将原装电涡流线圈支架上的电涡流线圈取下，装上光纤探头，探头对准镀铬反射片(即电涡流片)。
3、振动台上装上测微仪，开启电源，光电变换器Vo端接电压表。
旋动测微仪，带动振动平台，使光纤探头端面紧贴反射镜面，此时Vo输出为最小。
然后旋动测微仪，使反射镜面离开探头，每隔0.5mm取一Vo电压值填入下表，作出V—X曲线。
4、根据所测数据求出平均值后，在坐标纸上画出输出电压-位移特性曲线（分前坡和后坡），计算灵敏度S=，并在坐标纸上画出V—X关系线性、灵敏度、重复性、迟滞曲线。
五、实验测试数据表格记录表1六、实验数据分析及处理1、线性度：图2 线性曲线由于线性方程误差较大，又生成了多项式方程表2%46.119.21.00955max 1=-=∆=FS y e2、灵敏度:1314.0S =∆3、重复性：图3表3重复性误差重复性%28.219.205.0max ==∆=FS R y e4、迟滞表4迟滞%28.219.205.0e max ==∆=FS t y六、实验结论与感悟1、实验结论 灵敏度为1314.0S =∆ 非线性误差为%46.119.21.00955max 1=-=∆=FS y e重复性为%28.219.205.0max ==∆=FS R y e迟滞为%28.219.205.0e max ==∆=FS t y2、通过本次实验，我掌握了光纤传感器的基本工作原理及其静态标定方法。
反射式光纤位移传感器测距原理实验
反射式光纤位移传感器测距原理实验一.实验目的1.了解光纤传输的基本原理2.了解反射式光纤传感器的一般原理结构、性能3.利用反射式光纤位移传感器测量出光强随位移变化的函数关系。
二.实验原理１．光导纤维与光纤传感器的一般原理图１光纤的基本结构光导纤维是利用光的完全内反射原理传输光波的一种介质。
如图１所示，它是由高折射率的纤芯和包层所组成。
包层的折射率小于纤芯的折射率，直径大致为０.１ｍｍ～０.２ｍｍ。
当光线通过端面透入纤芯，在到达与包层的交界面时，由于光线的完全内反射，光线反射回纤芯层。
这样经过不断的反射，光线就能沿着纤芯向前传播。
由于外界因素（如温度、压力、电场、磁场、振动等）对光纤的作用，引起光波特性参量（如振幅、相位、偏振态等）发生变化。
因此人们只要测出这些参量随外界因素的变化关系，就可以通过光特性参量的变化来检测外界因素的变化，这就是光纤传感器的基本工作原理。
２．反射式位移传感器的结构原理反射式光纤位移传感器是一种传输型光纤传感器。
其原理如图２所示：光纤采用Ｙ型结构，两束多模光纤，一端合并组成光纤探头，另一端分为两支，分别作为光源光纤和接收光纤。
光从光源耦合到光源光纤，通过光纤传输，射向反射片，再被反射到接收光纤，最后由光电转换器接收，转换器接受到的光源与反射体表面性质、反射体到光纤探头距离有关。
当反射表面位置确定后，接收到的反射光光强随光纤探头到反射体的距离的变化而变化。
显然，当光纤探头紧贴反射片时，接收器接收到的光强为零。
随着光纤探头离反射面距离的增加，接收到的光强逐渐增加，到达最大值点后又随两者的距离增加而减小。
图３所示就是反射式光纤位移传感器的输出特性曲线，利用这条特性曲线可以通过对光强的检测得到位移量。
反射式光纤位移传感器是一种非接触式测量，具有探头小，响应速度快，测量线性化（在小位移范围内）等优点，可在小位移范围内进行高速位移检测。
图２反射式位移传感器原理图３反射式光纤位移传感器的输出特性实验仪器：SET-QX型光纤位移传感器实验箱。
反射式传感器原理解析
反射式传感器原理解析传感器是现代科技领域中非常重要的一种设备，其根据特定的物理量或信号变化，将其转化为可用的电信号或者其他形式的输出信号。
在这篇文章中，我们将会深入探讨反射式传感器的原理和工作机制。
一、反射式传感器简介反射式传感器是一种常见的光电传感器，其原理是通过发送和接收光信号来检测目标物体的存在。
这种传感器通常由光源（通常是发光二极管或激光二极管）、光电元件（如光敏二极管或光电二极管）以及信号处理电路组成。
二、工作原理反射式传感器的工作原理主要依赖于光的反射和吸收。
当光线从光源发出并照射到目标物体上时，部分光线会被目标物体反射回到光电元件上。
根据反射光线的强弱，光电元件会产生相应的电信号。
三、光敏元件在反射式传感器中，光敏元件起着关键的作用。
光敏元件能够将接收到的光信号转化为电信号，这些光敏元件通常是光敏二极管或光敏三极管。
光敏元件通过将光能转化为电能，能够实现对目标物体的检测与测量。
四、信号处理电路为了准确地检测和测量反射光线的强弱，反射式传感器通常配备了信号处理电路。
这些电路能够对接收到的光信号进行放大、滤波和处理，以提高传感器的性能并输出可用的电信号。
五、应用领域反射式传感器广泛应用于许多领域，尤其在自动化控制和机器人技术中起着重要作用。
例如，在自动门、自动售货机和工业生产线中，反射式传感器被用来检测物体的存在与否，实现自动控制和操作。
六、优点和局限性反射式传感器具有以下优点：安装方便、响应速度快、精度高、可靠性强等。
然而，反射式传感器在特定环境下也存在一些局限性。
例如，它对目标物体的颜色和表面反射率有一定要求，不适用于黑色或吸收率低的物体检测。
七、总结反射式传感器是一种基于光学原理的传感器，通过发送和接收光信号实现对目标物体的检测与测量。
它在自动化控制和机器人技术中具有广泛的应用，可以实现自动控制和操作。
尽管反射式传感器存在一些局限性，但其优点仍然使其成为许多领域中不可或缺的设备。
反射式光纤位移传感器的工作原理
反射式光纤位移传感器的工作原理1. 引言嘿，朋友们！今天咱们来聊聊一个挺有意思的东西——反射式光纤位移传感器。
这玩意儿可不是那么简单，听上去就像科幻电影里的高科技设备，其实它在我们生活中可是大显身手哦！比如，咱们的汽车、建筑、甚至是智能手机里，都可能藏着它的身影。
好啦，别着急，我们慢慢来，看看它到底是怎么工作的。
2. 光纤的基本概念2.1 光纤是什么？首先，我们得搞清楚光纤到底是个啥。
简单来说，光纤就像一根细细的玻璃线，可以传递光信号。
想象一下，你在黑暗的隧道里，手里举着一根手电筒，光线能从一个地方照到另一个地方，光纤就是这个“光的隧道”。
它的外面是一层透明的材料，里面则是核心部分，光线在这根光纤里来回反射，像个迷宫一样，不容易逃出去。
2.2 为什么用光纤？那么，为什么咱们要用光纤而不是其他材料呢？很简单，光纤传递信息快得不得了，损耗低，抗干扰能力强。
想想你在网络上下载电影的速度，光纤可是贡献了一大半的功劳哦！而在位移传感器中，光纤的这些特性更是无可替代。
3. 反射式光纤位移传感器的工作原理3.1 工作机制好啦，接下来我们进入正题，看看这个反射式光纤位移传感器是怎么工作的。
它的工作原理其实很简单，基本上就是利用光的反射特性。
你知道的，光在碰到不同的物体时，会有反射、折射等现象。
这个传感器就利用了光在物体表面反射的特性。
我们把光发射到物体上，然后再测量反射回来的光。
通过这些反射光的强度变化，咱们就能得出物体的位移情况。
3.2 位移的测量具体来说，传感器发出的一束光射向目标物体，物体表面的形状、位置、材料等都会影响光的反射强度。
如果物体的位置发生了变化，光的反射强度就会变化。
通过传感器内部的处理电路，咱们可以将这些变化转化为实际的位移数据。
简单说，就是“光线有变，位移可知”，这不就是个绝妙的主意吗？4. 应用领域4.1 日常生活反射式光纤位移传感器的应用可谓是无处不在。
比如，在工业生产中，它可以帮助监测机器的运行状态，避免出现意外故障。
反射式光纤传感器PPT课件
SUCCESS
THANK YOU
2020/9/30
M=Pr/Pt
基本原理
d<d0，死区 d0<d<dp,前坡，灵敏度较高，线性较好dp为峰值距离 对应的Mp，称为峰值调制函数，当测量反射面粗糙度时 传感器应工作在峰值距离处 d>dp, 后坡,斜率为负，其调制函数基本上是光强平方的 倒数，后坡一般适用于低分辨率大量程的位移测量。
多种光纤排布结构
多种光纤排布结构
最大测量距离可以通过调整两 圈接收光纤之间的距离来调节
曲率检测法
光纤束截面上光纤排列成三层同心圆环，由中心向外依次为内接收层、投射 层和外接收层。
膜片不受压力时处于平直状态，此时内、外层接收的光强信号相等,在压力 作用下,膜片变形而在光线投射处有一曲率,由此使得内接收层光强信号(Ii)大于 或小于外接收层光强信号（I0）。
反射式强度调制型光纤传感器
反射式强度调制型光纤传感器，简称RIM-FOS，具有 结构简单、性能可靠、设计灵活、价格低廉等优点，而 且可适用于位移、转角、应变、压力、振动、温度、表 面粗糙度等多种物理量的测量。
最早提出RIM-FOS结构并申请专利的是美国的 W.E.Frank和C.D.Kissinger等人和R.O.Cook等人，他们 对该类传感器的频率响应、动态范围、线性区间、工作 距离等重要问题取得了具有权威性的研究成果。
如果能选择膜片、光纤的特性参数并使之满足一定关系,则以内、外层 信号之比的对数 ln (I0/Ii）作为输出，能够有好的线性度。对按这种方式工作 的一个实际传感器的标定结果,表明线性度达到0.25%左右。
反射面偏转检测法
由弹性膜片直接作为反射面，膜片的变形只是带动一个专门的反 射表而产生偏转，从而使接收光强发生变化这种工作方式的最大优点是 能获得很高的灵敏度。但是高频性能往往要降低。
光纤传感器—位移测量
© 吉首大学实践教学系列SERIES OF PRACTICAL TEACHING OF JISHOU UNIVERSITY学生实验报告实验预习一、实验目的1熟悉反射式强度处调制光纤位移传感器的工作原理；2、掌握光纤位移传感器测量位移的方法。
二、实验设备光纤（光电转换器〉、光纤光电传感器实验模块、电压表、示波器、螺旋微仪、反射镜片三、实验原理图反射式光纤传感器工作原理如图所示，光纤采用Y型结构，两束多模光纤合并于一端组成光纤探头，一束作为接收，另一束为光源发射，近红外二级管发出近红外光经光源光纤照射至被测物，由被测物反射的光信号经接收光纤传输至光电转换器件转换为电信号，反射光的强弱与反射物与光纤探头的距离成一定的比例关系，通过对光强的检测就可得知位置量的变化。
反射式光纤位移传感器原理图及输出特性曲线四、主要实验步骤1观察光纤结构：本实验仪所配的光纤探头为半圆型结构，由数百根导光纤维组成，一半为光源光纤，一半为接收光纤。
2、连接主机与实验模块电源线及光纤变换器探头接口，光纤探头装上探头支架，探头垂直对准反射片中央（镀铬圆铁片），螺旋测微仪装上支架，以带动反射镜片位移。
3、开启主机电源，光电变换器Vo端接电压表，首先旋动测微仪使探头紧贴反射镜片（如两表面不平行可稍许扳动光纤探头角度使两平面吻合），此时Vo输出~ 0。
然后旋动测微仪，使反射镜片离开探头，每隔.0.2mm记录一数值并记入表格。
指导老师签字!■------- L _ i L 」一J位移0 12 3 4 5 6 7mm接收光纤光淹光纤六、结果分析及问题讨论（分析实验结果与理论值之间误差产生的原因，及改善办法）光纤传感器位移/输出电压（信号）曲线的形状取决于光纤探头的结构特性，但是输出信号的绝对值却是被测表面反射率的函数，为了使传感器的位移灵敏度与被测表面反射率无关，可采取归一化过程，即将光纤探头调整到位移/输出曲线的波峰位置上，调整输人光使输出信号达到满量程，这样就可对被测量表面的颜色、灰度进行补偿。
光纤位移传感器实验报告
一、实验目的1. 理解光纤位移传感器的工作原理和结构。
2. 掌握光纤位移传感器的测量方法及其在位移检测中的应用。
3. 验证光纤位移传感器的准确性和可靠性。
二、实验原理光纤位移传感器是利用光纤的传输特性，通过测量光纤内传输光的变化来检测位移的一种传感器。
反射式光纤位移传感器是其中一种常见类型，其工作原理如下：1. 光源发射的光经光纤探头照射到被测物体表面。
2. 被测物体反射的光经接收光纤传输至光电转换元件。
3. 光电转换元件将光信号转换为电信号输出。
4. 根据电信号的强弱变化，计算被测物体的位移。
三、实验仪器与设备1. 光纤位移传感器2. 激光光源3. 光功率检测器4. 测微头5. 反射面6. 差动放大器7. 电压放大器8. 数显电压表9. 实验台四、实验步骤1. 搭建实验装置：将激光光源、光路系统、待测物体、光功率检测器等连接好。
2. 调节激光光源的位置和光路系统，使激光能够正常发出。
3. 将光纤位移传感器连接到光功率检测器，并调整其位置，使其与待测物体表面保持一定距离。
4. 旋转测微头，使光纤探头与待测物体表面接触，记录初始位移值。
5. 逐渐增加待测物体的位移，记录每个位移值对应的输出光功率。
6. 分析实验数据，绘制位移-光功率曲线，计算位移与光功率之间的关系。
五、实验结果与分析1. 通过实验，验证了光纤位移传感器在位移检测中的应用。
2. 实验结果表明，光纤位移传感器具有以下特点：- 高灵敏度：位移变化对光功率的影响较大，可以精确测量微小位移。
- 高稳定性：光纤传感器受外界环境干扰较小，具有较好的稳定性。
- 抗干扰能力强：光纤传感器对电磁干扰、温度变化等具有较强的抗干扰能力。
3. 实验数据表明，光纤位移传感器的输出光功率与位移之间存在线性关系，可以用于精确测量位移。
六、实验总结1. 通过本次实验，我们了解了光纤位移传感器的工作原理和结构。
2. 掌握了光纤位移传感器的测量方法及其在位移检测中的应用。
光纤传感器的工作原理
光纤传感器的工作原理
光纤传感器通过利用光的传输和反射特性来检测物体的存在和特定性质。
其工作原理可以简单地分为发射和接收两个步骤。
在发射端，光纤传感器会使用光源（通常为LED）发出一束光，并将其注入到一根光纤中。
光源发出的光经过光纤的全内反射，形成一束紧密的光束。
在接收端，光纤传感器装配有一个光敏元件（通常为光敏二极管）。
当有物体靠近光纤时，物体会部分或完全阻挡光线的传输。
当光线被阻挡时，光敏二极管会检测到光的变化，并将其转换为对应的电信号。
这个电信号会被传输到一个电子设备中，经过处理后可以确定物体与传感器之间的距离、位置或其他特性。
光纤传感器还可以采用其他的方案来实现不同的功能。
例如，光纤陀螺仪利用了Sagnac效应来测量自转角速度，光纤表面
等离子体传感器利用了表面等离子体共振效应来检测化学或生物分子等。
总的来说，光纤传感器利用光的传输和反射特性，在发射和接收端分别完成光的发射和接收，根据光线的变化来检测物体的存在和特定性质。
这使得光纤传感器在工业自动化、医疗诊断、环境监测等领域具有广泛的应用前景。
实验五反射式光纤位移传感器实验
实验五 反射式光纤位移传感器一、实验目的了解反射式光纤位移传感器的结构，学习和掌握最简单、最基本的光纤位移传感器的原理和应用。
二、基本原理反射强度调制式光纤传感器具有准确、结构简单、价格低廉等优点，广泛应用于各种位移、压力和温度传感器中。
反射式光纤位移传感器的基本结构如图5-1所示，其中发射光纤通常由一根光纤构成，接收光纤有时候由单根光纤构成，而有些时候为了提高光的接收效率也经常由多根光纤构成。
本实验采用的传光型光纤，它是由两根光纤的一端熔合后组成的Y 型光纤，一根作为发射光纤，端部与光源相接发射光束；另一根作为接收光纤，端部与光电转换器相接接收反射光。
两根光纤熔合后的端部是工作端也称传感探头，截面为半圆分布即D 型结构。
由光源发出的光传到端部出射后再经被测体反射回来，由另一束光纤接收光信号经光电转换器转换成电压信号。
图5-1 反射式光纤位移传感器示意图传光型光纤反射式位移传感器的发射调制方法，可用等效分析法来分析。
首先，画出接收光纤关于反射体的镜像，然后计算出该镜像接收光纤在发射光纤纤端光场中所接收到的光强值，最后将该光强值乘以反射体的反射率R ，作为传感器的最后输出光强。
如图5-2中的a 图所示。
接收光纤的镜像坐标即它的等效坐标位置为F （2z ，d ），这里z 为发射接收光纤的端面与反射体之间的距离，d 为发射光纤轴心到接收光纤轴心之间的距离，由此可以获得接收光纤接收到的光强为：]])/(1[exp[])/(1[)(22/30202222/3020c c tg a z a d tg a z RI z I θζσθζσ+-⋅+= 其中，0I 为光源的光强，σ为表征光纤折射率分布的相关参数，对于阶跃折射率光纤，它的值为1，0a 为光纤的纤芯半径，ζ为光源种类及光源与光纤耦合情况有关的调制参数，c θ为发射光纤的最大出射角。
此函数的曲线形状如图5-2中的b 图所示。
LED PINcouplerreflector图5-2 反射式强度调制光纤传感原理三 、实验仪器光纤传感实验仪主机，Y 型光纤传感器，三维调节架。
反射式传感器原理解析
反射式传感器原理解析反射式传感器是一种常用于测量物体距离和检测物体位置的传感器。
其原理是通过发射器发射的光束，经过反射后被接收器接收，从而实现对物体距离和位置的检测。
本文将对反射式传感器的原理进行详细解析。
一、基本原理反射式传感器由发射器、接收器和信号处理器组成。
发射器发射的光束照射到物体表面后被反射，经接收器接收并转化为电信号，信号处理器对接收到的电信号进行处理，得到物体的距离和位置信息。
二、工作过程1. 光束发射：发射器发射一束光线，一般采用红外线或激光光源。
光束穿过透镜聚焦，形成一个狭窄的光束。
2. 光线反射：光束照射到物体表面后，被物体表面反射。
光束的反射程度取决于物体的光学性质，如表面颜色和材料。
3. 光线接收：反射的光线经过透镜再次聚焦，并被接收器接收。
接收器一般采用光敏二极管或光电二极管，将光信号转化为电信号。
4. 信号处理：接收器将接收到的电信号传输给信号处理器。
信号处理器对电信号进行放大、滤波、数字化等处理，转化为距离和位置的数据。
三、应用领域反射式传感器广泛应用于工业自动化领域和智能设备中。
以下是一些常见的应用场景：1. 距离测量：反射式传感器可以测量物体与传感器之间的距离，常用于自动售货机、停车场入口等场所。
2. 物体检测：通过检测反射光线的强弱，反射式传感器可以实现物体的检测和识别。
如自动门的开关控制、机器人的障碍物避免等。
3. 位置检测：通过测量光束反射时间或信号强度，反射式传感器可以确定物体的位置。
如自动灯控制系统、电梯的楼层识别等。
四、优缺点分析反射式传感器具有以下优点：1. 安装方便：传感器的发射器和接收器集成在一起，安装简单快捷。
2. 适用范围广：适用于各种不同颜色和材料的物体，具有很强的适应性。
3. 成本较低：与其他传感器相比，反射式传感器的成本较低。
然而，反射式传感器也存在一些缺点：1. 受环境影响：光线的散射、吸收和返射等因素会影响测量的准确性。
2. 限制测量距离：反射式传感器的测量距离通常较短，不适用于远距离测量。
反射式光纤传感器原理
四、实验原理
图1是反射式光纤位移测量原理图
图1 反射式光纤位移传感器原理图
光从光源耦合进入输入光纤射向反射面，再被反射回光纤，由探测器接收。
设两根光纤的距离为d ,每根光纤的直径为2a ，数值孔径为NA ，x 是反射器的反射面到输入（输出）光纤断面的距离，设反射面反射率为R 0，输出光纤接收到的光强为I(x),输入光纤输出的光强为I 0，ξ为光源种类及光源跟光纤耦合情况有光的调制参数。
则有：
()()[]
⎪⎭
⎪
⎬⎫⎪⎩
⎪
⎨⎧+-
⋅+=22/32222/300/1exp ])(1[c c tg a x a R tg x I R x I θξθα
ξ 若我们测量小位移时，光源与输入光纤耦合较好，采用准共路光纤，ξ≈0，则上式变形为：
()⎪⎪⎭
⎫
⎝⎛-⋅=2200exp a R I R x I
再对上式展开忽略高阶项，得到：
()c
tg x R a I x I θ220
204=
其中：数值孔径NA=sin(θc ) 且在图中近似得到：
x
R tg c 2=
θ 很显然，图中当d>R 时，即输出（接收）光纤位于反射光光锥之外，两光纤
光纤芯径交界弧线看成是直线。
通过计算得到重叠面积与光纤端面面积之比，即
)]1sin()1()1([cos 1
1α
δαδαδπ
α----
=
- 本实验使用阶跃型光纤，采用准共路方式，与反射器相邻端为光纤传感器探头，它与被测体相距x ，光源发出的光经过光纤传到被测物体再由被测物体反射回来，有另一光纤接收光信号经光电转换器转换成电压，而光电转换器的电压大小与间距X 有关，因此可以用于测量位移。
反射光纤实验报告
反射光纤实验报告1. 引言反射光纤是一种基于全反射原理传输光信号的传感器。
由于其具有高灵敏度、实时性强以及抗干扰能力强等优点，在光通信、光传感、医疗等领域有着广泛的应用。
本实验旨在研究反射光纤的基本原理和性能特点。
2. 实验目的1. 学习反射光纤的原理和结构；2. 掌握反射光纤的光信号传输特性；3. 了解反射光纤的应用场景。
3. 实验仪器和材料- 反射光纤传感器- 反射光纤接口- 光源- 光功率计- 示波器- 多功能测试仪4. 实验步骤和结果4.1 反射光纤原理实验1. 将反射光纤接口连接到信号发生器输出端，并将光纤插入到接口中。
2. 将示波器与信号发生器相连，调整信号发生器的频率和振幅，观察示波器上光信号的波形变化。
实验结果：通过示波器观察到反射光纤中光信号的反射波形，验证了反射光纤基于全反射原理的工作原理。
4.2 反射光纤传输特性实验1. 将光源连接到反射光纤接口，并将接口与光功率计相连。
2. 改变光源的功率，记录不同功率下光功率计的读数。
3. 改变光源到反射光纤的距离，记录不同距离下光功率计的读数。
实验结果：通过光功率计读数的变化，得到反射光纤的传输损耗和传输距离的关系曲线。
4.3 反射光纤应用实验1. 将反射光纤连接到多功能测试仪，并设置相应的参数。
2. 针对特定的应用场景，如温度传感、压力传感等，进行相应的实验。
3. 记录测试仪器显示的数据，并进行分析和比较。
实验结果：根据测试仪器的数据分析得到反射光纤在不同应用场景下的性能表现和应用效果。
5. 结论本实验通过对反射光纤的原理和性能特点进行了研究和实验验证。
通过示波器观察到反射光纤中光信号的波形变化，验证了反射光纤基于全反射原理的工作原理。
通过光功率计的读数变化得到了反射光纤的传输损耗和传输距离的关系曲线。
同时，在不同的实际应用场景下，通过多功能测试仪的数据记录与分析，得出了反射光纤在不同应用场景下的性能表现和应用效果。
反射光纤作为一种应用广泛的光纤传感器，在光通信、光传感、医疗等领域都具有重要的应用前景。
光纤传感器的工作原理及应用实验
光纤传感器的工作原理及应用实验1. 工作原理光纤传感器是一种利用光纤传输光信号，通过测量光信号的变化来实现传感功能的装置。
它主要由光源、光纤、光电探测器和信号处理电路组成。
光源产生光信号，通过光纤传输到被测物体，被测物体的特性会影响光信号的传播，最后由光电探测器将光信号转换为电信号，经过信号处理电路进行处理并输出结果。
具体来说，光纤传感器的工作过程包括以下几个步骤：•光源发出的光信号在光纤中传输过程中会发生衰减和散射，这取决于光源的功率、光纤的质量和长度等因素。
•光信号到达被测物体时，会受到被测物体属性的影响而发生改变，如被测物体的温度、压力、形变等。
•通过光纤传输回来的改变后的光信号，进入光电探测器。
•光电探测器将光信号转换成电信号，并经过信号处理电路进行放大、滤波、调理等处理。
•处理后的电信号可以用于控制其他设备，或者通过显示设备展示结果。
2. 应用实验光纤传感器在各个领域有着广泛的应用。
以下是一些常见的应用实验：2.1 温度传感实验光纤传感器可以通过测量光信号的衰减来判断被测物体的温度。
在温度传感实验中，可以将一段光纤固定在被测物体的表面，并使用光源发出光信号，经过被测物体后，光信号在光纤中的衰减程度与被测物体的温度有关。
可以通过测量光信号的衰减量来确定被测物体的温度。
2.2 压力传感实验光纤传感器可以通过测量光信号的散射程度来判断被测物体的压力。
在压力传感实验中，可以将一段光纤固定在被测物体的表面，并使用光源发出光信号，经过被测物体后，光信号在光纤中的散射程度与被测物体的压力有关。
可以通过测量光信号的散射程度来确定被测物体的压力。
2.3 形变传感实验光纤传感器可以通过测量光信号的相位变化来判断被测物体的形变。
在形变传感实验中，可以将一段光纤固定在被测物体的表面，并使用光源发出相干光信号，经过被测物体后，光信号的相位会发生变化，这个变化与被测物体的形变有关。
可以通过测量光信号的相位变化来确定被测物体的形变。
光纤传感器的工作原理与应用研究
光纤传感器的工作原理与应用研究光纤传感器作为一种新型的传感器技术，近年来在物理、化学、生物、医学等领域得到广泛的应用。
本文将介绍光纤传感器的工作原理，并探讨其在不同领域中的应用研究。
一、光纤传感器的工作原理光纤传感器是利用光的传输特性进行测量的一种传感器。
其工作原理主要基于光的衍射、吸收、反射和散射等现象。
1. 反射型光纤传感器反射型光纤传感器是通过测量光的反射来检测被测物理量的变化。
其中，最常见的反射型光纤传感器是光纤光栅传感器。
光纤光栅传感器通过在光纤中引入周期性的折射率变化，使光在光纤中发生衍射，从而实现对物理量的测量。
2. 吸收型光纤传感器吸收型光纤传感器是通过测量光的吸收来检测被测物理量的变化。
例如，利用光纤中某些特殊材料对特定波长光的吸收特性，可以实现对气体浓度、液体浓度等物理量的测量。
3. 散射型光纤传感器散射型光纤传感器是通过测量光的散射来检测被测物理量的变化。
其中，常见的散射型光纤传感器有散射光纤传感器和拉曼光纤传感器。
散射光纤传感器通过测量光在传输过程中的散射光强度变化来实现物理量的测量，而拉曼光纤传感器则是通过测量光在传输过程中的拉曼散射来实现物理量的测量。
二、光纤传感器的应用研究光纤传感器在各个领域中都有广泛的应用研究，下面将以几个典型领域为例进行介绍。
1. 工业领域光纤传感器在工业领域中可用于温度、压力、应变、振动等物理量的测量。
例如，将光纤传感器应用于工业设备的监测与控制中，可以实时监测设备的运行状态，提前发现故障，并及时采取相应的措施。
此外，光纤传感器还可用于工业过程的在线监测，提高生产效率和产品质量。
2. 环境监测光纤传感器在环境监测中具有重要的作用。
例如，通过在地下埋设光纤传感器网络，可以实现地下水位、土壤湿度等指标的实时监测。
此外，光纤传感器还可用于大气污染物的在线监测、水质监测等环境领域的研究。
3. 医学领域光纤传感器在医学领域中的应用主要集中在生物医学成像和生物传感器方面。
漫反射光纤传感器的工作原理
漫反射光纤传感器的工作原理漫反射光纤传感器是由一根特殊的光纤来构成的传感器，用于质量检测，流量监测，结构检测和温度感测等任务。
它是以通过物体表面上反射回来的漫反射光来进行测量，利用这种反射现象来用于检测数据。
这种传感器具有良好的精度、可靠性，无需接触物体，安全可靠，可易装和操作的特点。
它的工作原理是：第一步：将漫反射光纤传感器安装在物体的表面，就可以接收到反射回来的漫反射光。
第二步：将反射的漫反射光通过接收端的光纤送到放大器，然后经过放大器和过滤器的调整，使反射光越来越强，以便更好的检测。
第三步：放大器把反射回来的漫反射光信号转换成数字信号，然后传送给计算机处理系统，进行数据收集和处理。
第四步：计算机处理系统将反射回来的漫反射光信号转换成数字信号，并进行分析和处理，以便实时获取质量检测、流量监测、结构检测和温度感测等信息。
第五步：将处理后的数据传回检测系统，并显示在仪器仪表上，方便操作者参考，来实时控制和监测物体。
以上就是漫反射光纤传感器的工作原理，它是利用反射回来的漫反射光信号，经过放大器、计算机处理和仪器仪表等设备，最终获取质量检测、流量监测、结构检测和温度感测等信息的过程。
漫反射光纤传感器对于电力行业、机械制造业等都有重要的作用，可以实时监测物体表面温度变化，确保安全性和生产效率。
另外这种传感器还可以用于运动检测，可以检测物体的速度、加速度等参数，用于运动监测。
漫反射光纤传感器的出现得益于光学与光纤技术的发展，它具有快速反应、精度高、无需接触物体、安全可靠等特点，成为重要的传感器。
其用于现实检测场景，需要进一步测试实验，调整检测参数，确保漫反射光纤传感器的精度，并使其能够更好的实现实际用途，发挥出更大的价值。
总之，漫反射光纤传感器是一种传感器，是利用反射回来的漫反射光信号，经过放大器、计算机处理和仪器仪表等设备，最终获取质量检测、流量监测、结构检测和温度感测等信息的过程。
它具有精度高、无需接触物体、安全可靠等特点，深受电力行业、机械制造业等行业的喜爱。
