第三节《电热器 电流的热效应》同步练习(苏科版初三下) (5)
15.3 电热器 电流的热效应(教师版)2023-2024学年苏科版物理九年级下册同步练习
三、电热器 电流的热效应1.知道电流的热效应；2.理解焦耳定律，知道电流通过导体时产生热的多少与哪些因素有关；3.知道电热的利用和防止。
知识点01 电热器电流的热效应：导体中有电流通过时会发热，将电能转化为内能，这种现象叫电流的热效应。
电热器：主要利用电流的热效应工作的装置，常见的电热器有：电炉、电烙铁、电热毯、电水壶、电饭煲、电暖器、饮水机等。
两类用电器1）纯电阻用电器：电流通过时将电能全部转化为内能的用电器。
2）非纯电阻用电器：电流通过时只有部分电能转化为内能的用电器。
【即学即练1】如图所示的四种家用电器中，利用电流热效应工作的是（ ）A ．抽油烟机B ．电风扇C ．电视机D ．电热水壶【答案】：D 。
【解析】解：A 、吸油烟机利用电动机带动工作，利用了电流的磁效应。
故A 错误。
B 、电风扇主要是把电能转化为机械能，是利用了电流的磁效应，故B 错误。
C 、电视机主要是把电能转化为声能和光能，故C 错误。
D 、电水壶是利用了电流的热效应，来给水加热的，故D正确。
知识点02 焦耳定律内容：电流通过导体产生热量与电流的平方成正比，与导体的电阻成正比，与通电的时间成正比。
公式：Q = I 2Rt适用范围：无论是纯电阻元件还是非纯电阻元件，任何电阻不为零的用电器，都可以用焦耳定律计算它产生的电热。
重点：电热Q 与电能W 的关系电热和电功是两个完全不同的概念，只有在纯电阻电路（如电热器）中，Q = W 。
在纯电阻电路中，电流通过导体做功，将电能全部转化成内能，所以产生的电热与消耗的电能相等。
则有Q = W 。
而在非纯电阻电路中，Q <W 。
非纯电阻只有部分电能转化为内能，所以电热小于用电器消耗的电能。
【即学即练1】某电热水壶标有“220V 1000W ”字样，正常工作7min 可将质量为1 kg 的水从20℃加热至沸腾（标准大气压下），水吸收的热量为___J ，消耗的电能为___J 。
此过程中电热水壶的效率为___%。
15.3 电热器 电流的热效应同步练习 2022-2023学年苏科版物理九年级下册
九年级物理下册同步练习15.3 电热器、电流的热效应一、选择题1.想象下，假如没有电流的热效应，下列设备还能工作的是（）A. 白炽灯B. 电烤箱C. 电炉子D. 电视机2.在相同时间内，电流通过电阻丝甲产生的热量比通过电阻丝乙产生的热量多，则下列说法正确的是（）A. 甲的电阻一定大于乙的电阻B. 甲两端的电压一定大于乙两端的电压C. 甲中的电流一定大于乙中的电流D. 甲的实际功率一定大于乙的实际功率3.电炉通电以后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，原因是（）A．通过电炉丝的电流大 B．通过导线的电流大C．电炉丝的电阻小，发热功率大 D．导线的电阻小，发热功率小4.判断电流通过导体产生的热量，下面公式选用正确的是（）A. UItB. I2RtC.R tU2D 前面三个都可以5.甲、乙两个电热器的电阻之比为5∶4，通过的电流之比为2∶1，通电时间之比为1∶2，则电流通过甲、乙两个电热器产生的热量之比为（）A．5∶2 B．5∶4 C．2∶5 D．10∶16.当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q。
如果要使它产生的热量为2Q，下列办法中可行的是（）A．将电压变为原来的2倍，通电时间变为原来的1/2B．将电阻变为原来的2倍，通电时间变为原来的1/2C．将电阻变为原来的1/2，通电时间变为原来的2倍D．将电压变为原来的1/2，电阻变为原来的2倍7.小明想探究电流通过电阻时产生的热量Q与电流I、电阻R的定性关系。
实验桌上有如下器材:三个完全相同的烧瓶,瓶内装有质量和初温相同的煤油,相同的温度计a、b和c,一个阻值为R1的电阻丝和两个阻值为R2的电阻丝(R1>R2),还有满足实验要求的电源、滑动变阻器、开关、导线。
他连接了如图所示的电路进行实验,下列说法中正确的是()A.实验中电流通过导体产生热量的多少是用通电时间的多少体现的B.闭合开关一段时间,温度计a比b的示数变化大C.闭合开关一段时间,比较温度计b和c的示数变化,可以得出电流通过电阻产生热量的多少与电流的大小是否有关D.闭合开关一段时间,比较温度计a和c的示数变化,可以得出电流通过电阻产生热量的多少与电阻的大小是否有关第7题图第8题图8.如图是探究电流产生热量与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化．下列说法正确的是（）A．甲实验是为了研究电流产生的热量与电阻的关系B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多C．乙实验是为了研究电流产生的热量与电流的关系D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小9.如图为“探究焦耳定律”的实验装置。

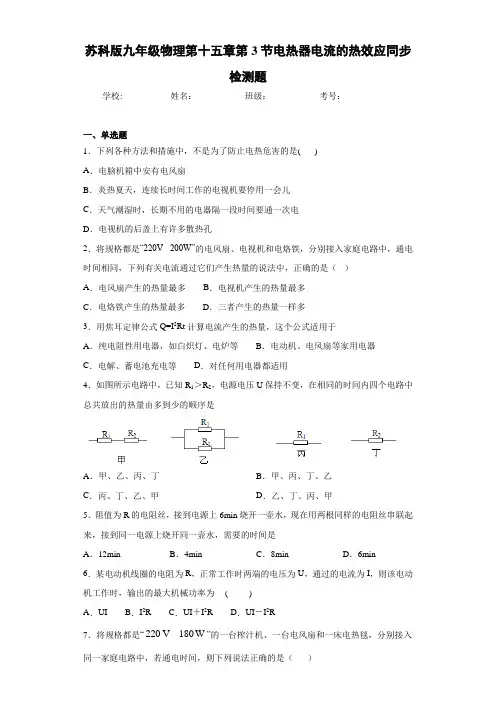

苏科版九年级物理第十五章第3节电热器电流的热效应同步检测题
苏科版九年级物理第十五章第3节电热器电流的热效应同步检测题学校:___________姓名：___________班级：___________考号：___________一、单选题1．下列各种方法和措施中，不是为了防止电热危害的是( )A．电脑机箱中安有电风扇B．炎热夏天，连续长时间工作的电视机要停用一会儿C．天气潮湿时，长期不用的电器隔一段时间要通一次电D．电视机的后盖上有许多散热孔2．将规格都是“220V 200W”的电风扇、电视机和电烙铁，分别接入家庭电路中，通电时间相同，下列有关电流通过它们产生热量的说法中，正确的是（）A．电风扇产生的热量最多B．电视机产生的热量最多C．电烙铁产生的热量最多D．三者产生的热量一样多3．用焦耳定律公式Q=I2Rt计算电流产生的热量，这个公式适用于A．纯电阻性用电器，如白炽灯、电炉等B．电动机、电风扇等家用电器C．电解、蓄电池充电等D．对任何用电器都适用4．如图所示电路中，已知R1＞R2，电源电压U保持不变，在相同的时间内四个电路中总共放出的热量由多到少的顺序是A．甲、乙、丙、丁B．甲、丙、丁、乙C．丙、丁、乙、甲D．乙、丁、丙、甲5．阻值为R的电阻丝，接到电源上6min烧开一壶水，现在用两根同样的电阻丝串联起来，接到同一电源上烧开同一壶水，需要的时间是A．12min B．4min C．8min D．6min6．某电动机线圈的电阻为R，正常工作时两端的电压为U，通过的电流为I，则该电动机工作时，输出的最大机械功率为( )A．UI B．I2R C．UI＋I2R D．UI－I2R7．将规格都是“220V180W”的一台榨汁机、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间，则下列说法正确的是（）A ．榨汁机产生的热量最多B ．电风扇产生的热量最多C ．电热毯产生的热量最多D ．三者产生的热量一样多8．如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。

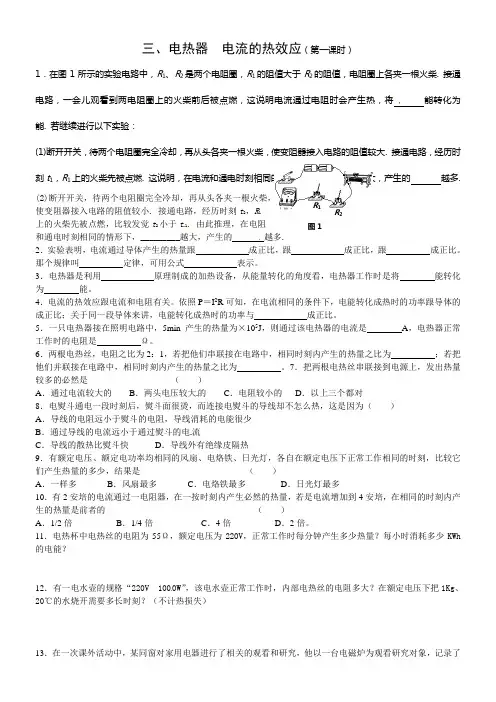

苏科版初中物理九下153电热器电流的热效应同步试题5
三、电热器 电流的热效应（第一课时）1．在图1所示的实验电路中，R 1、R 2是两个电阻圈，R 1的阻值大于R 2的阻值，电阻圈上各夹一根火柴. 接通电路，一会儿观看到两电阻圈上的火柴前后被点燃，这说明电流通过电阻时会产生热，将 能转化为 能. 若继续进行以下实验：(1)断开开关，待两个电阻圈完全冷却，再从头各夹一根火柴，使变阻器接入电路的阻值较大. 接通电路，经历时刻t 1，R 1上的火柴先被点燃. 这说明，在电流和通电时刻相同的情形下， __________越大，产生的 越多.(2)断开开关，待两个电阻圈完全冷却，再从头各夹一根火柴， 使变阻器接入电路的阻值较小. 接通电路，经历时刻t 2，R 1 上的火柴先被点燃，比较发觉t 2小于t 1. 由此推理，在电阻 和通电时刻相同的情形下，_________越大，产生的 越多.2．实验表明，电流通过导体产生的热量跟 成正比，跟 成正比，跟 成正比。
那个规律叫 定律，可用公式 表示。
3．电热器是利用 原理制成的加热设备，从能量转化的角度看，电热器工作时是将 能转化为 能。
4．电流的热效应跟电流和电阻有关。
依照P ＝I 2R 可知，在电流相同的条件下，电能转化成热时的功率跟导体的 成正比；关于同一段导体来讲，电能转化成热时的功率与 成正比。
5．一只电热器接在照明电路中，5min 产生的热量为×105J ，则通过该电热器的电流是 A ，电热器正常工作时的电阻是 Ω。
6．两根电热丝，电阻之比为2：1，若把他们串联接在电路中，相同时刻内产生的热量之比为 ；若把他们并联接在电路中，相同时刻内产生的热量之比为 。
7．把两根电热丝串联接到电源上，发出热量较多的必然是 （ ）A ．通过电流较大的B ．两头电压较大的C ．电阻较小的D ．以上三个都对8．电熨斗通电一段时刻后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为（ ）A ．导线的电阻远小于熨斗的电阻，导线消耗的电能很少B ．通过导线的电流远小于通过熨斗的电流C ．导线的散热比熨斗快D ．导线外有绝缘皮隔热9．有额定电压、额定电功率均相同的风扇、电烙铁、日光灯，各自在额定电压下正常工作相同的时刻，比较它们产生热量的多少，结果是 （ ）A ．一样多B ．风扇最多C ．电烙铁最多D ．日光灯最多10．有2安培的电流通过一电阻器，在一按时刻内产生必然的热量，若是电流增加到4安培，在相同的时刻内产生的热量是前者的 （ ）A ．1/2倍B ．1/4倍C ．4倍D ．2倍。

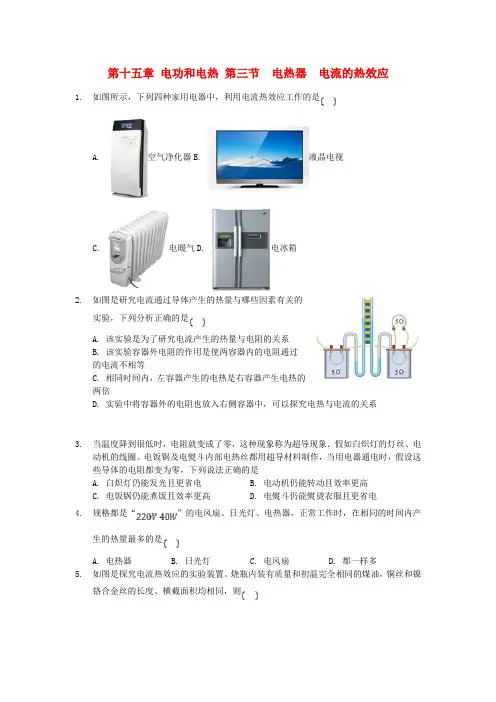

九年级物理下册第十五章电功和电热第三节电热器电流的热效应练习新版苏科版202106162107
第十五章电功和电热第三节电热器电流的热效应1.如图所示，下列四种家用电器中，利用电流热效应工作的是A. 空气净化器B. 液晶电视C. 电暖气D. 电冰箱2.如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是A. 该实验是为了研究电流产生的热量与电阻的关系B. 该实验容器外电阻的作用是使两容器内的电阻通过的电流不相等C. 相同时间内，左容器产生的电热是右容器产生电热的两倍D. 实验中将容器外的电阻也放入右侧容器中，可以探究电热与电流的关系3.当温度降到很低时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动机的线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是A. 白炽灯仍能发光且更省电B. 电动机仍能转动且效率更高C. 电饭锅仍能煮饭且效率更高D. 电熨斗仍能熨烫衣服且更省电4.规格都是“”的电风扇、日光灯、电热器，正常工作时，在相同的时间内产生的热量最多的是A. 电热器B. 日光灯C. 电风扇D. 都一样多5.如图是探究电流热效应的实验装置。
烧瓶内装有质量和初温完全相同的煤油，铜丝和镍铬合金丝的长度、横截面积均相同，则A. 在甲图中，探究的是电流产生热量与电流大小的关系B. 在乙图中，探究的是电流产生热量与电阻的关系C. 在甲图中，闭合开关一段时间后，两个瓶中温度计示数相同D. 在乙图中，相同时间内，电流越大，温度计的示数升得越多6.甲、乙两电阻并联接入电路，通电一段时间后，接触甲电阻的火柴先燃烧，则A. B. C. D. 无法判断7.如表列出了一些导体材料的信息。
现有长度和横截面积都相同的锰铜合金丝甲和镍铬合金丝乙各一根，若将它们串联后接到电路中，不计温度对电阻的影响，则在相同时间内它们产生的热量之比：为几种长1m，横截面积的导体材料在时的电阻材料电阻铁锰铜合金镍铬合金A. 1：1B. 2：5C. 5：2D. 4：18.将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，通电时间相同，下列说法正确的是A. 三个用电器产生的热量相同B. 三个用电器消耗的电能相同C. 电烙铁消耗的电能最多D. 电流通过电风扇做功最快9.电阻丝剪掉十分之一后，接入原来电路，则在相同时间内产生的热量与原来产生的热量之比为A. 10：9B. 1：10C. 10：1D. 9：1010.如图所示是某同学为了研究“电流通过导体产生热量多少与哪些因素有关？”而设计的电路的一部分，关于该实验有下列说法：该电路是研究电流通过导体产生的热量多少与电流大小的关系；两烧瓶中分别是等质量的水和煤油；实验是通过“温度计升高的示数”来间接反映导体产生热量的多少；将铜丝和镍铬合金丝串联的目的是为了控制电流大小和通电时间相同。

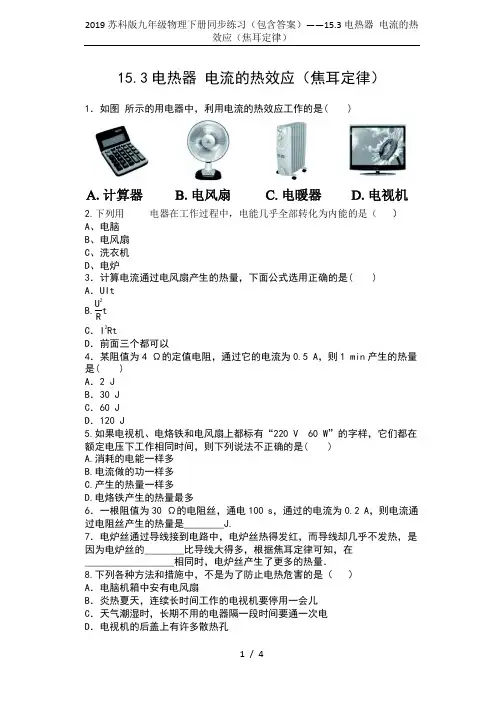

2019苏科版九年级物理下册同步练习(包含答案)——15.3电热器 电流的热效应(焦耳定律)
15.3电热器 电流的热效应（焦耳定律）1．如图 所示的用电器中，利用电流的热效应工作的是( )2.下列用电器在工作过程中，电能几乎全部转化为内能的是（ ）A 、电脑B 、电风扇C 、洗衣机D 、电炉3．计算电流通过电风扇产生的热量，下面公式选用正确的是( )A ．UItB.U 2Rt C ．I 2RtD ．前面三个都可以4．某阻值为4 Ω的定值电阻，通过它的电流为0.5 A ，则1 min 产生的热量是( )A ．2 JB ．30 JC ．60 JD ．120 J5.如果电视机、电烙铁和电风扇上都标有“220 V 60 W ”的字样，它们都在额定电压下工作相同时间，则下列说法不正确的是( )A.消耗的电能一样多B.电流做的功一样多C.产生的热量一样多D.电烙铁产生的热量最多6．一根阻值为30 Ω的电阻丝，通电100 s ，通过的电流为0.2 A ，则电流通过电阻丝产生的热量是________J.7．电炉丝通过导线接到电路中，电炉丝热得发红，而导线却几乎不发热，是因为电炉丝的________比导线大得多，根据焦耳定律可知，在__________________相同时，电炉丝产生了更多的热量．8.下列各种方法和措施中，不是为了防止电热危害的是（ ）A ．电脑机箱中安有电风扇B ．炎热夏天，连续长时间工作的电视机要停用一会儿C ．天气潮湿时，长期不用的电器隔一段时间要通一次电D ．电视机的后盖上有许多散热孔9．某课外小组的同学自制了一只电烙铁，它的额定电压是220 V ，在额定电压下工作时的电阻是1210 Ω.它的额定功率为__________W ，在额定电压下通电10 min 产生________J 的热量．10．计算电流通过电风扇产生的热量，下面公式选用正确的是( )A ．UItB.U 2Rt C ．I 2RtD ．前面三个都可以11.电阻两端的电压为20V ，通过导体的电流为0.2A ，通电时间为1min ，电流产生的热量为________J ．12． 小明用如图 所示的装置探究电流产生的热量与电流的关系，锥形瓶内装有200 g 煤油，他先闭合开关，调节滑片P 使电流表示数为0.5 A ，记录到5分钟内温度计示数升高了5 ℃，则煤油吸收的热量为________J ；接着他调节滑片P 使电流表示数发生改变，观察并记录________温度计示数的变化．对比前后数据，可得出初步结论．利用该装置还可探究电流产生的热量与×103 J/(kg·℃)]，电动机线圈电阻为1 Ω.闭合开关，电动机正常工作，电压表示数为6 V ，电流表示数为0.5 A ．电动机在1 min 内消耗的电能为________J ，R 0的阻值为________Ω，1 min 内电动机产生的热量为________J.0R = 2 156Ω两根电热丝，将它们接入电路，如图所示，当S 接 时是保温状态，当S 接2时，电路中的电流大小是 A ，通电100 s 电路产生的热量是 J.15．如图所示，电源电压不变．R1的阻值为20 Ω，R2的阻值为30 Ω，闭合开关S，电流表的示数为0.3 A，求：(1)电源电压U.(2)通电100 s电流通过电阻R2产生的热量．16．用如图所示的装置探究影响电流热效应的因素，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油．下列说法正确的是( )A．该装置用来探究电流热效应与电流大小的关系B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快C．实验中，通过温度计示数的变化来比较电阻丝产生热量的多少D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大17.电热器是利用电流的来工作的．某发热元件的阻值为420Ω，通过的电流为1A，通电10min产生的热量是 J，这些热量能使2kg的冷水温度升高℃．[水的比热容为4.2×103J/（kg•℃）]．18. 一只电熨斗接在220V的电路上，每分钟能产生30000J的热量，则该电熨斗的功率是 W，它的工作电流是 A。
2022年苏科版物理九下《电热器 电流的热效应》同步练习附答案
苏科版九年级物理《15.3电热器 电流的热效应》同步课时练习一、知识梳理1．电流的热效应是指电流通过导体时会______，将电能直接转化为____能的现象。
主要利用电流热效应工作的装置称为__________。
2．探究电流的热效应产生的热量Q 与____、_____、_______的关系⑴方法：①__________法；②给_____相等的煤油加热，通过比拟煤油温度的变化量比拟电阻丝产生的热量的多少〔_______法〕〔焦耳定律演示器是用加热空气的方法，也可以加热圆底烧瓶内的空气，观察空气体积的膨胀。
加热煤油，观察细玻璃管中液面上升，还放大了实验现象。
〕⑵探究Q 与R 的关系，用两阻值______的电热丝_____联，目的是控制I 和t_____；探究Q 与I 的关系，要移动滑动变阻器的滑片，改变电热丝中的电流，用同一个电热丝给质量相同煤油加热相同的时间。
3．焦耳定律：电流通过导体时产生的热量与电流的平方成正比，与导体的电阻成正比，与通电时间成正比。
公式：Q=________⑴电能几乎全部转化为内能的电器中，电流做的功_______产生的热量，即Q=I 2Rt=W=UIt= U 2t/R=Pt 。
⑵大局部电能转化为除内能以外的其他形式能的电器中，电流做的功_____产生的热量。
在电动机中，W=E 机＋Q 〔E 机为机械能〕，4．电热的防护：电脑中：电扇是为了加快空气流动，加快对流散热。
散热片是为了增大散热的面积，散热片和CPU 之间用铜片相连是因为铜是热的良导体。
二、课时达标1. 以下家用电器主要利用电流的热效应工作的是〔 〕2. 将规格都是“220V 180W〞的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，假设通电时间相同，那么以下说法正确的选项是〔 〕3.如图甲为探究“电流通过导体产生的热量与哪些因素有关〞的实验装置，两烧瓶中盛有等质量的煤油，电热丝R 1、R 2的电压与电流关系如图乙，那么〔 〕A.R 1的阻值较大B.通过R 2的电流较大C.通电一段时间后，R2瓶中温度计的示数变化较大4. 如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。
苏科版九年级下册《15.3 电热器 电流的热效应》2018年同步练习卷
苏科版九年级下册《15.3 电热器电流的热效应》2018年同步练习卷一、单选题（本大题共10小题，共30.0分）1.将规格都是“220V 180W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A. 电冰箱产生的热量最多B. 电风扇产生的热量最多C. 电热毯产生的热量最多D. 三者产生的热量一样多2.电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（）A. 导线的绝缘皮隔热B. 导线散热比电烙铁快C. 通过导线的电流小于通过电烙铁的电流D. 导线的电阻远小于电烙铁电热丝的电阻3.如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。
两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
下列说法正确的是（）A. 甲实验是为了研究电流产生的热量与电阻的关系B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验是为了研究电流产生的热量与电流的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小4.用甲、乙两个电热器分别给两杯条件相同的水加热，加热相同的时间，若用甲加热的那杯水比用乙加热的那杯水先沸腾，则说明（）A. 甲的电阻比乙的电阻大B. 甲两端的电压比乙两端的电压大C. 通过甲的电流比通过乙的电流大D. 甲的发热功率比乙的发热功率大5.要使电阻在单位时间内产生的热量减少一半，则应（）A. 使它的电阻减少一半B. 使加在它两端的电压减少一半C. 使通过它的电流减少一半D. 使电压和电阻均减少一半6.两根导线的电阻之比是3：4，通过的电流之比是4：3，在相同时间内两根导线中产生的热量之比为（）A. 1：1B. 4：3C. 3：4D. 16：97.关于电流通过导体时产生的热量，以下说法正确的是（）A. 根据Q=I2Rt可知，电阻越大，相同时间内产生的热量越多B. 根据QC. 根据Q=UIt可知，相同时间内产生的热量与电阻无关D. 根据Q=I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多8.如果电视机、电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下工作相同时间，不正确的（）A. 消耗的电能一样多B. 电流做的功一样多C. 产生的热量一样多D. 产生的热量电烙铁最多9.如图所示，在A、B两个容器内装有质量和温度都相同的水，已知R1＞R2，同时通电后（）A. A中的水先沸腾B. B中的水先沸腾C. 两容器中的水同时沸腾D. 无法确定10.某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。
苏科版九年级物理下册15.3 电热器 电流的热效应 同步练习题
15.3 电热器电流的热效应一、选择题1．下列用电器中，利用电流热效应工作的是( )A．计算器B．电热水壶C．收音机D．电冰箱2．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为( )A．导线的绝缘皮隔热B．导线散热比电熨斗快C．导线的电阻远小于电熨斗电热丝的电阻D．通过导线的电流小于通过电熨斗的电流3．计算电流通过电风扇产生的热量，下列公式选用正确的是( )A．UIt B.U2 R tC．I2Rt D．前面三个都可以4．将规格都是“220 V 180 W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是 ( )A．电冰箱产生的热量最多B．电风扇产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多5．如图1所示为“探究焦耳定律”的实验装置．在两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高．下列说法正确的是( )图1A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法B．右侧电阻丝的阻值比左侧的小C．通过右侧电阻丝的电流比左侧的小D．该装置用于探究电流通过导体产生的热量与电阻的关系二、填空题6．某导体的电阻为20 Ω，当通过它的电流为 2 A时，则其 1 min内产生的热量为________J.7．通过110 Ω电阻丝的电流是2 A，产生8800 J的热量需要通电________s，这段时间电流做的功是________．8．一只标有“6 V 3 W”的小灯泡，接在电源电压为12 V的电路中，为使其正常发光，应________(选填“串”或“并”)联一个电阻(小灯泡灯丝电阻不变)，该电阻通电20 s 产生的热量是________J.9．如图2所示，小明在某商场乘坐自动扶梯上楼，自动扶梯由电动机带动匀速运动．电动机的电阻为R，两端的电压为U，工作电流为I，上楼时间为t.在此过程中，电动机消耗的电能为________，产生的热量为________．图210．如图3所示是“研究电流通过导体产生热量与导体电阻关系”的实验装置，两段阻值分别为R和2R的电阻丝浸没在质量、初温相同的煤油中，每个烧瓶里各插一支温度计，闭合开关．经过一段时间，两电阻丝产生热量的多少是通过________________________反映出来的；采用这种连接方式的目的是______________________．当开关闭合后，______(选填“R1”或“R2”)所在的瓶中温度计示数上升较快.图311．小明用如图4所示的装置探究电流产生的热量与电流的关系，锥形瓶内装有200 g 煤油，他先闭合开关，调节滑片P使电流表示数为0.5 A，记录到5 min内温度计示数升高了5 ℃，则煤油吸收的热量为________J；接着他调节滑片P使电流表示数发生改变，观察并记录______________温度计示数的变化．对比前后数据，可得出初步结论．利用该装置还可探究电流产生的热量与____________的关系．[c煤油＝2.1×103 J/(kg·℃)]图4三、实验探究题12．在“探究影响电流热效应的因素”实验中：(1)为了探究电热器产生的热量与电流的关系，小明设计了如图5甲所示的装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化来判断相同时间内不同电流产生的热量多少，这种研究方法叫__________．若他想让烧瓶内液体在短时间内温度变化更明显，应选用________(选填“煤油”或“水”)，理由：________________________________________________________________________ ________________________________________________________________________.图5(2)小明先测量烧瓶内液体的温度后，闭合开关，通电30 s再测量烧瓶内液体的温度，将得到的温度升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第2组数据．由此得出：同一导体，在通电时间相等时，电流________，产生的热量________．(3)若要探究电热器产生的热量与电阻的关系，应保持电流和通电时间相等，同时选择图乙中________(选填“A”或“B”)烧瓶与图甲中的烧瓶________(选填“串联”或“并联”).四、计算题13．某电热器上标有“220 V1500 W”字样，把它接在220 V的电路中，则该电热器正常工作时：(1)通过电阻丝的电流是多少？(2)电阻丝的电阻是多少？(3)电热器在30 min内产生多少焦耳的热量？14．如图6所示，电源电压不变．R1的阻值为20 Ω，R2的阻值为30 Ω，闭合开关S，电流表的示数为0.3 A，求：(1)电源电压U.(2)通电100 s电流通过电阻R2产生的热量．图6答案1．B 2．C 3．C 4．C 5.D 6．4800 7．20 8800 J 8．串 60 9．UIt I 2Rt10．温度计示数升高的多少 控制电流和通电时间相同 R 2 11．2.1×103 相同时间内 通电时间12．(1)转换法 煤油 煤油的比热容小，吸收相同的热量，等质量的煤油与水相比，煤油温度上升明显(2)越大(越小) 越多(越少) (3)B 串联13．(1)由P ＝UI 可得，通过电阻丝的电流：I ＝P U ＝1500 W 220 V ＝7511 A ≈6.8 A .(2)由P ＝U 2R 可得电热丝的电阻：R ＝U 2P ＝（220 V ）21500 W ＝48415Ω≈32.3 Ω.(3)方法一：电热器在30 min 内产生的热量：Q ＝I 2Rt ＝(7511 A )2×48415 Ω×30×60 s ＝2.7×106J .方法二：电热器工作时，将电能全部转化为内能，产生的电热等于电流做的功(消耗的电能)，所以Q ＝W ＝Pt ＝1500 W ×30×60 s ＝2.7×106J .14．(1)由电路图可知，R 1与R 2并联，因为并联电路中各支路两端的电压相等，所以根据欧姆定律可得，电源的电压：U ＝U 1＝I 1R 1＝0.3 A ×20 Ω＝6 V .(2)因为R 1、R 2并联，所以R 1、R 2两端的电压均等于电源电压，通过电阻R 2的电流为I 2＝U R 2＝6 V 30 Ω＝0.2 A ；通电100 s 电阻R 2产生的热量：Q 2＝I 22R 2t ＝(0.2 A )2×30 Ω×100 s ＝120 J .。
15-3电热器电流的热效应同步练习2021-2022学年苏科版九年级物理下册
15.3电热器 电流的热效应一、选择题1．下列主要是利用电流的热效应来工作的是A ．电视机B ．电饭锅C ．空调D ．电冰箱2．电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为A ．通过导线的电流小于通过电阻丝的电流B ．导线的绝缘皮隔热C ．导线散热比电阻丝快D ．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少3．下列现象或装置，利用了电流热效应的是①电视机后罩有许多小孔；②电动机外壳上装散热片；③长期不用的电视机隔段时间通一次电；④白炽灯；⑤电脑机箱里装有小风扇；⑥电暖手宝A ．①②⑥B ．①②⑤C ．③④⑥D ．②③⑥4．将规格都是“220V 100W ”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，通电时间相同，下列说法正确的是A ．三个用电器产生的热量相同B ．电风扇产生的热量最多C ．电烙铁产生的热量最多D ．电视机产生的热量最多5．一只电炉，接在220V 的电路上时用5min 可以烧开一壶水，那么接在110V 电压的电路上（其它条件不变）烧开这样一壶水所需的时间为A ．20minB ．15minC ．10minD ．5min6．关于电流通过导体时产生的热量，下列说法中正确的是A ．根据2U Q t R=⋅可知，时间相同，电阻越大，电流产生的热量越少 B ．根据2Q I Rt =可知，时间相同，电阻越大，电流产生的热量越多C ．根据Q UIt =可知，时间相同，电压越大，电流产生的热量越多D ．根据2Q I Rt =可知，时间和电流相同时，电阻越大，电流产生的热量越多7．如图所示，当开关闭合时，电路中的电流为1A ，电压表V 2的示数是l0V ，定值电阻R 的阻值为4Ω，电动机M 的线圈电阻为1Ω，不计摩擦，下列说法正确的是（）A．电压表V1的示数为4V B．电路消耗的总功率是5WC．通电lmin电流通过电动机产生的热量是60J D．通电lmin电动机产生的机械能是360J 8．小明同学在进行电学知识复习时,针对电阻甲和乙的I--U图象,作出了如下判断,正确的是A．甲、乙串联在电路中,相同时间内甲、乙产生热量之比为2:1:B．甲、乙并联在电路中,相同时间内甲、乙消耗电能之比为1:2C．将甲和乙并联,当甲两端电压为2V时,则它们的干路电流为0.6AD．将甲和乙串联,当它们两端电压为3V时,通过甲的电流为0.6A9．如图所示将两根电热丝R1和R2串联在电路中，若R1=5R2，问哪根火柴先被点燃A．在R1上的火柴B．在R2上的火柴C．同时点燃D．无法确定10．在探究电流通过导体时产生热量的多少与什么因素有关时，采用了如图所示的实验装置，这是用来探究电流通过电阻丝产生的热量与( )A．导体电阻的关系 B．通过导体的电流的关系C．导体长度的关系 D．通电时间的关系二、填空题11．一根电阻丝的电阻是10 Ω，通过2 A的电流时，1 min内产生的热量是________J.12．一个额定功率为1000W的电热水壶装有1.5kg初温为20℃的水。
苏科版九年级物理下册同步练习题 第十五章 电功和电热 3.电热器 电流的热效应
《电热器电流的热效应》同步练习1．一盏“220V，60W”的白炽灯，一台“220V，60W”的电风扇，一只“220V，60W”的小电暖手炉，同时接在220V的电压下，则相同时间内产生的热量( )A．电风扇最多 B．白炽灯最多 C．暖手炉最多 D．一样多2．下列研究方法中属于控制变量法的是( ) A．研究焦耳定律时，通过观察烧瓶中液体温度的高低来判断电阻产生热量的多少B．在电流、通电时间一定时，研究电阻产生的热量与电阻的关系C．通过电流做功的多少来量度消耗电能的大小D．比较电流表和电压表的异同点3．阻值为R的电阻丝，并联接到电源上6min烧开一壶水，现在用两根同样的电阻丝串联起来，接到同一电源上烧开同一壶水，需要的时间是（）A．12min B．4min C．8min D．6min4．串联电路中，在相同时间里发热最多的那部分电路，它的（）A. 电流最大B. 电流最小C. 电阻最小D. 电阻最大5．电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为（）A．导线的电阻远小于熨斗的电阻，导线消耗的电能很少B．通过导线的电流远小于通过熨斗的电流C．导线的散热比熨斗快D．导线外有绝缘皮隔热6.一种家用电熨斗的规格为“220V 800W”。
220V表示__________________，800W表示__________________。
这种电熨斗的电热丝的电阻是__________________Ω，在额定电压下工作10min产生__________________ J的热量。
7．有2安培的电流通过一电阻器，在一定时间内产生一定的热量为Q，如果电流增加到4安培，在相同的时间内产生的热量是 _______ 。
8. 两根电热丝，电阻之比为2：1，若把他们串联接在电路中，相同时间内产生的热量之比为________；若把他们并联接在电路中，相同时间内产生的热量之比为________。
9．有一电水壶的规格“220V 1000W ”，该电水壶正常工作时，内部电热丝的电阻多大？理论上在额定电压下把1Kg 、20℃的水烧开需要多长时间？实际所用时间比你计算的时间长一些还是短些？为什么？答案与解析1. 解：因为它们都在额定电压下工作,所以P=P 额,即实际功率P 相同,由W=Pt,故工作时间相同时,三个用电器消耗的电能相同,又因为电扇工作时消耗电能,大部分转化为机械能,少部分转化为内能；白炽灯工作时把电能转化为内能和光能；电热器工作时把电能全转化为内能；只有电热器把电能全转化内能,即电热器产生的热量最多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三节《电热器电流的热效应》同步练习（苏科版
初三下）(5)
课堂巩固
1．实验讲明，电流通过导体产生的热量跟成正比，跟成正比，跟成正比。
那个规律叫定律，可用公式表示。
2．两根电热丝，电阻之比为2：1，假设把他们串联接在电路中，相同时刻内产生的热量之比为；假设把他们并联接在电路中，相同时刻内产生的热量之比为。
3．电热器是利用原理制成的加热设备，从能量转化的角度看，电热器工作时是将能转化为能。
4．把两根电热丝串联接到电源上，发出热量较多的一定是〔〕A．通过电流较大的B．两端电压较大的
C．电阻较小的D．以上三个都对
5．电熨斗通电一段时刻后，熨斗面专门烫，而连接电熨斗的导线却不如何热，这是因为〔〕A．导线的电阻远小于熨斗的电阻，导线消耗的电能专门少
B．通过导线的电流远小于通过熨斗的电流
C．导线的散热比熨斗快
D．导线外有绝缘皮隔热
6．有额定电压、额定电功率均相同的电风扇、电烙铁、日光灯，各悠闲额定电压下正常工作相同的时刻，比较它们产生热量的多少，结果是〔〕A．一样多B．电风扇最多
C．电烙铁最多D．日光灯最多
7．电热杯中电热丝的电阻为55Ω，额定电压为220V，正常工作时每分钟产生多少热量？每小时消耗多少KWh的电能？
8．有一电水壶的规格〝220V 1000W〞，该电水壶正常工作时，内部电热丝的电阻多大？在额定电压下把1Kg20℃的水烧开需要多长时刻？〔不计热缺失〕
课后提升
1．电流通过导体时电能要转化成热。
那个现象叫电流的。
电热器确实是利用电流的来进行工作的，电热器工作时，将能转化为能。
2．电流的热效应跟电流和电阻有关。
依照P＝I2R可知，在电流相同的条件下，电能转化成热时的功率跟导体的成正比；关于同一段导体来讲，电能转化成热时的功率与成正比。
3．一只电热器接在照明电路中，5min产生的热量为2.64×105J，那么通过该电热器的电流是A，电热器正常工作时的电阻是Ω。
4．阻值为R的电阻丝接到电压不变的电源中，4min可使一杯水烧开，现换用阻值为10R 的电阻丝，再接到此电源上，min可使同样的一杯水烧开。
5．关于电热的利用，以下讲法中正确的选项是〔〕A．电热对我们来讲总是有利的B．电热对我们来讲总是不利的
C．电饭锅是利用电流热效应的原理制成的D．电视机工作过程中没有产生电热。
6．小明家新买了一只规格为800W的电热水壶，他通过几次使用后发觉，晚饭后烧开一壶水所用的时刻比早晨烧一壶水所用的时刻长，你认为要紧缘故是〔〕A．晚间电热水壶两端的电压低于早晨电热水壶两端的电压
B．晚间的大气压升高，水的沸点升高，需要的热量比早晨多
C．晚间的环境温度比早晨环境温度偏低
D．晚间烧水时，热量散失比早晨多
7．小明家的太阳能热水器，能够贮水100Kg，天气好时，吸取的太阳辐射能能够使水温度升得足够高；阴天雨天可用电辅助加热，它的电加热棒的额定电压是220V，额定电功率是2000W。
〔1〕假设在阳光的照耀下，100Kg的水温度从20℃上升至50℃，吸取太阳的热量是多少？〔2〕假设在阴雨天仅用电加热棒在额定电压下将这些水加热，使之升高相同的温度，需要多长的时刻？(设消耗的电能全部转化为水吸取的内能)
〔3〕实际上用电加热器时刻需要2h，请你写出产生这种现象的两个缘故。
8．小明家新买回一个家用电热杯，为了验证广告上所讲的〝该杯的效率〔即水吸取的热量与消耗的电能互比〕达98%以上〞的讲法是否属实，他先把家里其它用电器的开关全部断开，在杯中装入500g的水，测得水的温度是20℃，然后将该杯接入电路，把水加热到100℃时，家里的电能表转盘刚好转过167R。
请你帮小明运算该电热杯的实际效率〔电能表盘里标有3000R/KWh的字样〕。
参考答案：
课堂巩固
1．电流的二次方电阻通电时刻焦耳Q＝I2RT 2．2：1 1：2 3．电流热效应电内4．B 5．A 6．C 7．52800J 0．88KWh 8．48．4Ω336S
课后提升
1．热效应热效应电内2．电阻电流的二次方3．4 55 4．40 5．C 6．A 7．〔1〕1．26×107J 〔2〕1．75h 〔3〕电热棒消耗的电能不可能全部转化为内能；存在热量缺失8．84%。
