01直缝高频电阻焊接钢管(2013.8.9)介绍
高频电阻焊管简介
高频电阻焊管简介
高频电阻焊管是通过高频焊接机组将一定的规格的长条形钢带卷成圆管状并将直缝焊接而成钢管。
钢管的形状可以是圆形的，也可以是方形或异形的，它取决于焊后的定径轧制。
焊接钢管的材料主要是：低碳钢及σs≤300N/mm2、σs≤500N/mm2的低合金钢或其他钢材。
高频钢管具有工艺相对简单，快速连续生产的特点，在民用建筑、石化、轻工等部门有广泛用途。
多用于输送低压流体或做成各种工程构件及轻工产品。
高频钢管是根据电磁感应原理和交流电荷在导体中的趋肤效应、邻近效应和涡流热效应，使焊缝边缘的钢材局部加热到熔融状态，经滚轮的挤压，使对接焊缝实现晶间接合，从而达到焊缝焊接之目的。
高频钢管是一种感应焊，它无需焊缝填充料，无焊接飞溅，焊接热影响区窄，焊接成型美观，焊接机械性能良好等优点，因此在钢管的生产中受到广泛的应用。
高频钢管焊接正是利用交流电的趋肤效应和邻近效应，钢材经滚压成型后，形成一个截面断开的圆形管坯，在管坯内靠近感应线圈中心附近旋转一个或一组阻抗器，阻抗器与管坯开口处形成一个电磁感应回路，在趋肤效应和邻近效应的作用下，管坯开口处边缘产生强大而集中的热效应，使焊缝边缘迅速加热到焊接所需温度经压辊挤压后，熔融状态的金属实现晶间接合，冷却后形成一条牢固的对接焊缝。
直缝钢管简介介绍
修整与检查
对焊接后的钢管进行修整，去 除焊缝余高，并进行质量检查 ，确保符合标准要求。
直缝钢管的焊接方式
01
02
03
04
埋弧自动焊
利用埋弧自动焊机进行焊接， 适用于长直缝和大量生产的场
合。
气体保护焊
采用气体保护焊机进行焊接， 能够减少氧化和改善焊缝质量
。
激光焊接
采用激光焊接技术，具有高精 度、高速度和高效率的特点。
管，产品广泛应用于建筑、石油、化工等领域。
首钢
03
中国重要的钢铁企业之一，提供各种类型的钢管，包括直缝钢
管，产品广泛应用于建筑、石油、天然气等领域。
国内新兴生产厂家及品牌
河钢
近年来迅速发展的钢铁企业，提供各种类型的钢管，包括直缝钢管 ，产品广泛应用于建筑、石油、化工等领域。
华菱湘钢
湖南省重要的钢铁企业之一，提供各种类型的钢管，包括直缝钢管 ，产品广泛应用于建筑、石油、化工等领域。
石油化工行业
油气管线
直缝钢管广泛应用于石油和天然 气管线的建设，能够满足长距离 输送的要求，同时具有较好的耐
腐蚀性能。
化工设备
在化工行业中，直缝钢管被用于制 造和支撑各种化学反应设备、储存 罐等，能够承受高温、高压和腐蚀 性介质。
石油开采
直缝钢管也常被用于石油开采过程 中的油井管、采油树等设备的制造 。
ArcelorMittal
全球最大的钢铁生产商，提供各种类型的钢管， 包括直缝钢管，产品广泛应用于建筑、石油、天 然气等领域。
国内主要生产厂家及品牌
宝钢
01
中国最大的钢铁公司之一，提供各种类型的钢管，包括直缝钢
管，产品广泛应用于建筑、石油、天然气等领域。
直缝高频焊接钢管的生产工艺流程
直缝高频焊接钢管的生产工艺流程直缝烧焊钢管是经过高频烧焊机组将一定的规格的长条形钢带卷成圆管状并将直缝烧焊而成钢管。
钢管的式样可以是圆形的，也可以是方形或异形的，它决定于于焊后的定径轧制。
烧焊钢管的材料主要是：低碳钢及σs≤300N/mm2、σs≤500N/mm2的低硼钢或其它钢材。
直缝钢管高频烧焊的出产工艺流程如下所述：流程图高频烧焊高频烧焊是依据电磁感应原理和交流电荷在导体中的趋肤效应、邻近效应和涡电流热效应，使焊缝边缘的钢材部分加热到熔化状况，经虎符的挤压，使对接焊缝成功实现晶间结合，因此达到焊缝烧焊之目标。
高频焊是一种感应焊（或压力电阻焊），它无须焊缝补充料，无烧焊飞溅，烧焊热影响区窄，烧焊成型好看，烧焊机械性能令人满意等长处，因为这个在钢管的出产中遭受广泛的应用。
钢管的高频烧焊正是利用交流电的趋肤效应和邻近效应，钢材（带钢）经滚压成型后，形成一个剖面断裂的圆形管坯，在管坯内接近感应线圈核心近旁旋转一个或一组阻抗器（磁棒），阻抗器与管坯张嘴处形成一个电磁感应回路，在趋肤效应和邻近效应的效用下，管坯张嘴处边缘萌生坚强雄厚而集中的热效应，使焊缝边缘迅疾加热到烧焊所需温度经压辊挤压后，熔化状况的金属成功实现晶间结合，冷却后形成一条坚固的对接焊缝。
高频焊管机组直缝钢管的高频烧焊过程是在高频焊管机组中完成的。
高频焊管机组一般由滚压成型、高频烧焊、挤压、冷却、定径、飞锯截断等器件组成，机组的前端配有储料活套，机组的后端配有钢管翻滚转动机架；电气局部主要有高频发生器、直流励磁发电机和仪表半自动扼制装置等组成。
现以φ165mm高频焊管机组为例，其主要技术参变量如下所述：直缝钢管3.1 焊管成品圆管外径：φ111~165mm方管：50×50~125×125mm长方形管：90×50~160×60~180×80mm成品管壁厚：2~6mm3.2 成型速度： 20~70米/分钟3.3 高频感应器：热功率： 600KW输出频率： 200~250KHz电源：三相380V 50Hz冷却：水冷激发鼓励电压： 750~1500V高频激发鼓励电路高频激发鼓励电路（又叫作高频振动电路），是由安装在高频发生器内的大型真空管和振动槽路组成，它是利用真空管的放大效用，在真空管接通灯丝和阳极时，把阳极输出信号正反馈到栅极，形成自激振动回路。
直缝高频焊接钢管与热浸镀锌钢管的区别
直缝高频焊接钢管与热浸镀锌钢管的区别下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言在钢管市场上，直缝高频焊接钢管和热浸镀锌钢管是两种常见的产品。

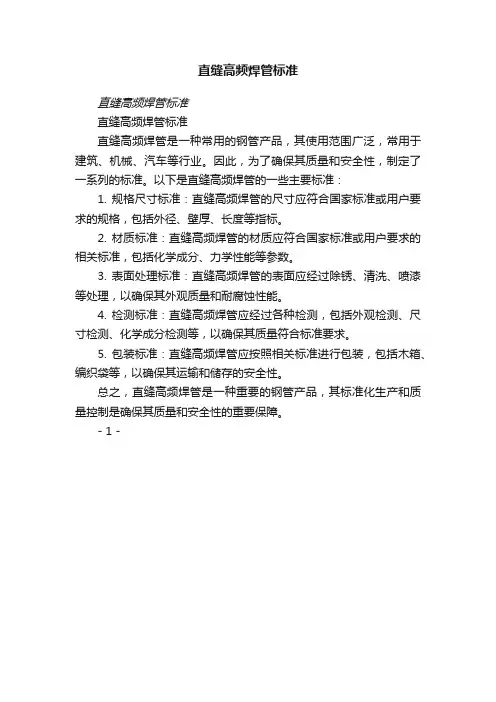

直缝高频焊管标准
直缝高频焊管标准
直缝高频焊管标准
直缝高频焊管标准
直缝高频焊管是一种常用的钢管产品，其使用范围广泛，常用于建筑、机械、汽车等行业。
因此，为了确保其质量和安全性，制定了一系列的标准。
以下是直缝高频焊管的一些主要标准：
1. 规格尺寸标准：直缝高频焊管的尺寸应符合国家标准或用户要求的规格，包括外径、壁厚、长度等指标。
2. 材质标准：直缝高频焊管的材质应符合国家标准或用户要求的相关标准，包括化学成分、力学性能等参数。
3. 表面处理标准：直缝高频焊管的表面应经过除锈、清洗、喷漆等处理，以确保其外观质量和耐腐蚀性能。
4. 检测标准：直缝高频焊管应经过各种检测，包括外观检测、尺寸检测、化学成分检测等，以确保其质量符合标准要求。
5. 包装标准：直缝高频焊管应按照相关标准进行包装，包括木箱、编织袋等，以确保其运输和储存的安全性。
总之，直缝高频焊管是一种重要的钢管产品，其标准化生产和质量控制是确保其质量和安全性的重要保障。
- 1 -。
直缝高频电阻焊钢管技术
1.在高频焊管生产过程中,如何确保产品质量符合技术标准的要求和顾客的需要,则要对钢管生产过程中影响产品质量的因素进行分析。
通过对本公司Φ76mm高频焊接钢管机组某月份不合格品的统计,认为在生产过程中影响钢管产品质量的要素有原材料、焊接工艺、轧辊调节、轧辊材质、设备故障、生产环境及其它原因等七个方面。
其中原材料占32 .44% ,焊接工艺占24 .85 % ,轧辊调节占22 .72 % ,三者相加占80 .01 % ,是主要环节。
而轧辊材质、设备故障、生产环境及其它原因等四个方面的要素,对钢管产品质量的影响占19.99% ,属相对次要环节。
因此,在钢管生产过程中,应对原材料、焊接工艺和轧辊调节三个环节进行重点控制。
2 原材料对钢管焊接质量的影响影响原材料质量的因素主要有钢带力学性能不稳定、钢带的表面缺陷及几何尺寸偏差大等三个方面,因此,应从这三个方面进行重点控制。
1）钢带的力学性能对钢管质量的影响焊接钢管常用的钢种为碳素结构钢,主要的牌号有Q195、Q215、Q235 SPCC SS400 SPHC等多种。
钢带屈服点和抗拉强度过高,将造成钢带的成型困难,特别是管壁较厚时,材料的回弹力大,钢管在焊接时存在较大的变形应力,焊缝容易产生裂缝。
当钢带的抗拉强度超过635 MPa、伸长率低于10 %时,钢带在焊接过程中焊缝易产生崩裂。
当抗拉强度低于30 0MPa 时,钢带在成型过程中由于材质偏软,表面容易起皱纹。
可见,材料的力学性能对钢管的质量影响很大,应从材料强度方面对钢管质量进行有效地控制。
）钢带表面缺陷对钢管质量的影响钢带表面缺陷常见的有镰刀弯、波浪形、纵剪啃边等几种,镰刀弯和波浪形一般出现在冷轧钢带轧制过程中,是由压下量控制不当造成的。
在钢管成型过程中,镰刀弯和波浪形会引起带钢的跑偏或翻转,容易使钢管焊缝产生搭焊,影响钢管的质量。
钢带的啃边(即钢带边缘呈现锯齿状凹凸不平的现象) ,一般出现在纵剪带上,产生原因是纵剪机圆盘刀刃磨钝或不锋利造成的。
直缝电焊钢管
直缝电焊钢管简介直缝电焊钢管是一种经过电焊工艺处理而制成的钢质管道，具有直缝焊缝的特点。
该类型的管道通常由热轧或冷轧钢板通过电阻焊接而成，广泛应用于工业、建筑、市政工程等领域。
结构与特点直缝电焊钢管的主要特点如下：1.直缝焊缝：直缝电焊钢管由两块钢板通过电阻焊接而成，焊缝呈直线状，因此其名称为直缝电焊钢管。
2.规格多样：直缝电焊钢管可根据不同的需求和应用领域制定不同的规格。
常见的规格有外径、壁厚和长度等。
3.耐腐蚀性：直缝电焊钢管通常采用热镀锌、喷涂或涂塑等方式进行防腐处理，提高其耐腐蚀性能。
4.强度高：直缝电焊钢管经过专业的生产工艺，具有较高的强度和刚度，适用于承受较高压力和重载的场合。
5.施工方便：直缝电焊钢管较为柔软，易于切割和连接，便于施工人员进行加工和安装。
应用领域直缝电焊钢管广泛应用于以下几个领域：工业直缝电焊钢管在工业领域中常用于输送流体、气体、蒸汽和油品等介质。
其高强度和耐腐蚀性，使其成为化工厂、石油厂、造纸厂等工业设备的理想选择。
建筑直缝电焊钢管在建筑领域中可用于建造桥梁、楼房、体育场馆等结构。
其抗压能力强、连接方便，能够满足建筑物的稳定性和安全性要求。
市政工程直缝电焊钢管在市政工程中常用于排水管道、给水管道和天然气管道等。
其具有耐腐蚀、耐压、耐磨损等特点，适用于各种环境和工况。
桥梁直缝电焊钢管在桥梁建设中用于支撑和排水系统。
其高强度和稳定性，能够有效支撑大型桥梁的重量，同时排水管道能够防止积水引起的损坏。
钢结构直缝电焊钢管可以用作钢结构的构件，例如建筑骨架、桥梁梁板等。
其连接方式简单快捷，可以满足各种钢结构的需求。
优势与不足直缝电焊钢管具有以下优势和不足：优势•价格相对较低，成本经济；•施工方便，加工容易；•适应各种环境和工况，具有较强的稳定性和安全性；•规格多样，可根据需求定制。
不足•焊缝处可能存在一定的脆性和弯曲度；•焊缝线在输送液体时可能存在泄漏风险。
结语总之，直缝电焊钢管是一种经济、方便、灵活、稳定的钢质管道，在工业、建筑和市政等领域有着广泛的应用。
直缝高频电阻焊钢管技术
1.在高频焊管生产过程中,如何确保产品质量符合技术标准的要求和顾客的需要,则要对钢管生产过程中影响产品质量的因素进行分析。
通过对本公司Φ76mm高频焊接钢管机组某月份不合格品的统计,认为在生产过程中影响钢管产品质量的要素有原材料、焊接工艺、轧辊调节、轧辊材质、设备故障、生产环境及其它原因等七个方面。
其中原材料占32 .44% ,焊接工艺占24 .85 % ,轧辊调节占22 .72 % ,三者相加占80 .01 % ,是主要环节。
而轧辊材质、设备故障、生产环境及其它原因等四个方面的要素,对钢管产品质量的影响占19.99% ,属相对次要环节。
因此,在钢管生产过程中,应对原材料、焊接工艺和轧辊调节三个环节进行重点控制。
2 原材料对钢管焊接质量的影响影响原材料质量的因素主要有钢带力学性能不稳定、钢带的表面缺陷及几何尺寸偏差大等三个方面,因此,应从这三个方面进行重点控制。
1）钢带的力学性能对钢管质量的影响焊接钢管常用的钢种为碳素结构钢,主要的牌号有Q195、Q215、Q235 SPCC SS400 SPHC等多种。
钢带屈服点和抗拉强度过高,将造成钢带的成型困难,特别是管壁较厚时,材料的回弹力大,钢管在焊接时存在较大的变形应力,焊缝容易产生裂缝。
当钢带的抗拉强度超过635 MPa、伸长率低于10 %时,钢带在焊接过程中焊缝易产生崩裂。
当抗拉强度低于30 0MPa 时,钢带在成型过程中由于材质偏软,表面容易起皱纹。
可见,材料的力学性能对钢管的质量影响很大,应从材料强度方面对钢管质量进行有效地控制。
）钢带表面缺陷对钢管质量的影响钢带表面缺陷常见的有镰刀弯、波浪形、纵剪啃边等几种,镰刀弯和波浪形一般出现在冷轧钢带轧制过程中,是由压下量控制不当造成的。
在钢管成型过程中,镰刀弯和波浪形会引起带钢的跑偏或翻转,容易使钢管焊缝产生搭焊,影响钢管的质量。
钢带的啃边(即钢带边缘呈现锯齿状凹凸不平的现象) ,一般出现在纵剪带上,产生原因是纵剪机圆盘刀刃磨钝或不锋利造成的。
高频焊接技术简介
高频焊接技术简介高频焊接起源于上世纪五十年代，它是利用高频电流所产生的集肤效应和相邻效应，将钢板和其它金属材料对接起来的新型焊接工艺。
高频焊接技术的出现和成熟，直接推动了直缝焊管产业的巨大发展，它是直缝焊管（ERW）生产的关键工序。
高频焊接质量的好坏，直接影响到焊管产品的整体强度，质量等级和生产速度。
作为焊管生产制造者，必须深刻了解高频焊接的基本原理；了解高频焊接设备的结构和工作原理；了解高频焊接质量控制的要点。
1 高频焊接的基本原理所谓高频，是相对于50Hz的交流电流频率而言的，一般是指50KHz～400KHz的高频电流。
高频电流通过金属导体时，会产生两种奇特的效应：集肤效应和邻近效应，高频焊接就是利用这两种效应来进行金属管的焊接。
那么，这两个效应是怎么回事呢？集肤效应：是指以一定频率的交流电流通过同一个导体时，电流的密度不是均匀地分布于导体的所有截面的，它会主要向导体的表面集中，即电流在导体表面的密度大，在导体内部的密度小，所以我们形象地称之为：“集肤效应”。
集肤效应通常用电流的穿透深度来度量，穿透深度值越小，集肤效应越显著。
这穿透深度与导体的电阻率的平方根成正比，与频率和磁导率的平方根成反比。
通俗地说，频率越高，电流就越集中在钢板的表面；频率越低，表面电流就越分散。
必须注意：钢铁虽然是导体，但它的磁导率会随着温度升高而下降，就是说，当钢板温度升高的时候，磁导率会下降，集肤效应会减小。
邻近效应：是指高频电流在两个相邻的导体中反向流动时，电流会向两个导体相近的边缘集中流动，即使两个导体另外有一条较短的边，电流也并不沿着较短的路线流动，我们把这种效应称为：“邻近效应”。
邻近效应本质上是由于感抗的作用，感抗在高频电流中起主导的作用。
邻近效应随着频率增高和相邻导体的间距变近而增高，如果在邻近导体周围再加上一个磁心，那么高频电流将更集中于工件的表层。
这两种效应是实现金属高频焊接的基础。
高频焊接就是利用了集肤效应使高频电流的能量集中在工件的表面；而利用了邻近效应来控制高频电流流动路线的位置和范围。
最新erw直缝电阻焊钢管与直缝埋弧焊管的比较讲课讲稿
ERW直缝电阻焊钢管与直缝埋弧焊（UOE）钢管的区别：直缝焊接钢管，按焊接工艺分有高频电阻焊和埋弧焊，直缝埋弧焊简称UOE，直缝高频电阻焊简称ERW。
高频电阻焊钢管(ERW钢管)因它焊接过程与埋弧焊相比，ERW 工艺在焊接过程中不添加任何焊接材料，焊缝成型没有经过热熔化状态，只是焊缝金属经过再结晶过程，故形成的焊缝与母材的化学成份完全一致，钢管焊接后经过退火处理，制造成型冷加工内应力，焊接内应力均得到改善，因此ERW钢管综合机械性能较好。
直缝埋弧焊(UOE钢管)因它采用焊后冷扩径工艺涨管，故UOE 钢管几何尺寸比较精确，采用UOE钢管对接时的对口质量好从而确保了焊接质量，通过扩管工艺一定程度消除了部分内应力。
另外UOE钢管焊接时采用多丝焊接(三丝、四丝)，这样的焊接工艺焊接时产生的线能量小，对母材热影响区影响程度也小。
多丝焊接后道焊丝对前道焊丝可起到消除焊接时产生应力的作用，从而对钢管的机械性能有所改善。
母材能做到逐张钢板100％超声波探伤，满足高压管道对母材的要求。
然而尽管UOE钢管的综合性能优于其它钢管，但它高昂的价格，使资金紧张的用户望而却步。
一、原材料和生产能力的差别ERW钢管的原料是热轧钢卷，UOE钢管的原料是热轧钢板。
因此ERW钢管可以实现连续流水线作业，生产效率较高，生产成本低；而UOE钢管是用钢板来加工，无法实现连续流水线作业，生产效率较低，生产成本高。
ERW钢管受钢卷厚度的限制，一般可生产的最大厚度为25mm，可生产的最大口径为660mm；而UOE钢管可生产的最大厚度为40mm，可生产最大口径只受钢板宽度的限制，目前可生产最大口径为1422mm。
二、焊接区别ERW钢管焊接不需加焊丝；UOE钢管则需添加焊丝。
三、外观区别ERW钢管内外焊缝均需去除，因此对防腐有利；UOE钢管内外壁焊缝留有余高，对防腐不利。
四、采购成本和困难度区别ERW钢管采购成本低，UOE钢管成本非常高，一般价差为15%-25%。
直缝高频电阻焊技术规格书
直缝高频电阻焊钢管技术规格书目录第一部分工程概况和要求 (2)1工程概述 (2)2范围 (2)3 定义 (2)4项目总体要求 (2)第二部分现场条件 (3)1 安装场所 (3)2 环境条件 (3)3 输送介质物性 (3)第三部分主要通用技术要求 (4)1规范性引用文件 (4)2 供货范围及界面 (4)3 制造工艺及材料 (5)4 材料要求 (6)5 尺寸、重量、长度 (7)6 工艺质量、缺陷和管端 (8)7 检验和试验 (9)8 生产与监督 (13)9 标志 (13)10 涂层和保护 (13)11 文件 (13)12 钢管装运 (13)附录N 首批检验 (15)附录O 钢管制造的控制试验和出证试验 (15)附录P 焊接工艺评定 (18)第一部分工程概况和要求1工程概述临沂市沂南-临朐天然气高压管道工程沂水段高压管线长度全长约54km，设计压力为6.3MPa。
管道全线采用φ406.4×7.1 L360MB高频直缝电阻焊接钢管，长度约为40Km，三级地区、穿越段采用φ406.4×8 L360MB 高频直缝电阻焊接钢管,长度约为14Km。
2范围本技术规格书要求意在指明临沂市沂南-临朐天然气高压管道工程沂水段直缝高频电阻焊钢管采购的基本原则和最低要求，并不减轻制造商对其所提供设备的设计、制造、材料、测试、检验、性能和安全等所负的全部责任。
3 定义本技术规格书用到的名称定义如下：项目：临沂市沂南-临朐天然气高压管道工程沂水段业主：设计：建设部沈阳煤气热力研究设计院供货商：是指按照本技术规格书的要求为业主设计、制造、提供成套设备的公司或厂家。
技术规格书：业主和设计提供的完整的技术规定，包括所附的数据单和附图等。
4项目总体要求4.1资格要求：供货商应有近年来在输气管道工程直缝高频电阻焊钢管的供货业绩，投标者需递交输气管道工程直缝高频电阻焊钢管的实际应用清单，同时用国际单位制标出主要参数。
提供的参数应包括：管径、壁厚，用户名称和地点，联系电话，供货年份等。
高频直缝电阻焊钢管技术规格书
GB/T 17505
钢及钢产品交货一般技术要求（eqv ISO 404：1992）
SY/T 6423.2
石油天然气工业用承压焊接钢管无损检测方法—电阻焊和感应焊钢管
焊缝纵向缺欠的超声波检测（eqv ISO 9764：1989）
SY/T 6423.5
石油天然气工业用承压焊接钢管无损检测方法—焊接钢管制造用钢带/
技术规格书
项目号：DD12117-1 文件号：SPE-0901MA09-01
z 相关的标准和规范
2.2.2 若技术规格书、图纸以及相关标准和规范出现矛盾时，应按最为严格的要求执行。 3 供货商要求 3.1 供货商应通过 ISO 9001 质量体系认证或与之等效的质量体系及 HSE 体系认证，证书必须在 有效期内。 3.2 供货商应持有国家或相应部门颁发的生产许可证。 3.3 供货商应有近年来在国内外为至少两个长距离大口径输气管道工程的高频直缝电阻焊钢管 供货业绩，或其他相关领域中的高频直缝电阻焊钢管供货业绩。供货商应提供近五年来不小于 本项目公称直径和钢级的产品在国内长距离大口径输油管道项目服务过 2 年以上的合同或业绩 证明，并证明其所提供的产品能够长期地和安全地运行。 3.4 供货商若有与第 2 章所提及的文件不一致的地方，应在其投标书中予以说明，若没有说明， 则被认为完全符合上述文件所有要求。即使供货商符合本技术规格书的所有条款，也并不等于 解除供货商对所提供的高频直缝电阻焊钢管应当承担的全部责任。 3.5 除非经业主批准，高频直缝电阻焊钢管应完全依照本技术规格书、其它相关文件及标准和 规范的要求。技术文件中的任何遗漏都不能作为解脱供货商责任的依据，所有改动应提交给业 主批准。对于不能妥善解决的问题，供货商有责任以书面形式通知业主。 4 供货范围 4.1 概述 4.1.1 供货商应对高频直缝电阻焊钢管的材料、制造、供货、检查、试验和运输负有全部责任， 保证所提供的高频直缝电阻焊钢管满足本规格书中的要求。 4.1.2 供货商所提供的高频直缝电阻焊钢管必须是供货合同签订以后生产的，在此之前生产的高 频直缝电阻焊钢管严禁使用在本工程上。 4.2 供货范围 4.2.1 钢管种类、钢号及生产标准
直缝高频电阻焊钢管焊接工艺
直缝高频电阻焊钢管焊接工艺1. 直缝高频电阻焊简介说起直缝高频电阻焊，咱们得先捋捋这名字。
听上去是不是有点复杂？其实，这玩意儿就是把两根钢管的边缘加热，然后用电流把它们焊在一起，形成一根完整的管子。
就好比两个人在一起，手拉手，永不分离。
这个工艺在很多行业里都用得上，特别是建筑、汽车制造，还有咱们日常见的家具生产。
简单说，这是一种既高效又省力的焊接方式，绝对是现代工业的小能手。
2. 直缝高频电阻焊的工艺流程2.1 准备工作咱们先得把焊接的钢管准备好。
这可不是随便找根管子就行哦，得挑选质量过硬的材料，确保没有瑕疵。
毕竟，万一管子有问题，焊接出来的结果也不靠谱。
然后，把管子的边缘处理得光滑亮丽，像新洗的碗碟，越干净越好。
接下来，检查一遍设备，确保一切都在正常状态，别等到焊接开始了，机器发出“咯吱咯吱”的声音，那就糟糕了。
2.2 焊接过程当一切准备就绪，咱们就可以开始焊接了。
把两根钢管的边缘对齐，像是恋爱中的两个人，心心相印。
然后，开始通电，利用高频电流将管子的边缘加热。
你知道吗？这个过程可快得惊人，几秒钟内就能把边缘加热到红透了。
接着，电流继续流动，形成强大的抵抗力，边缘就开始融化，像雪人见到太阳一样。
此时，咱们得用力一压，把两边紧紧贴合，这时候就能看到焊接的神奇过程。
焊接完了后，别急，先让它冷却，等温度稳定后，再做后续处理。
3. 焊接的优缺点3.1 优点说到优点，直缝高频电阻焊可谓是“脱颖而出”。
首先，焊接速度快，效率高，几乎是“一马当先”，省时省力。
其次，焊接的接头强度高，绝对不是“纸糊的”！这种焊接方式还节能环保，减少了焊接过程中的废气和焊渣，简直是对环境的小爱心。
此外，设备操作相对简单，新手上手也不难，真是老少皆宜，人人可学。
3.2 缺点当然，没有十全十美的事儿。
直缝高频电阻焊也有一些小缺点。
比如，对于厚度较大的钢管，焊接效果就不那么理想，可能需要其他方法补救。
而且，这种焊接对设备的要求比较高，如果设备维护不好，焊接质量也会大打折扣。
高频焊接技术简介
高频焊接技术简介高频焊接起源于上世纪五十年代，它是利用高频电流所产生的集肤效应和相邻效应，将钢板和其它金属材料对接起来的新型焊接工艺。
高频焊接技术的出现和成熟，直接推动了直缝焊管产业的巨大发展，它是直缝焊管（ERW）生产的关键工序。
高频焊接质量的好坏，直接影响到焊管产品的整体强度，质量等级和生产速度。
作为焊管生产制造者，必须深刻了解高频焊接的基本原理；了解高频焊接设备的结构和工作原理；了解高频焊接质量控制的要点。
1 高频焊接的基本原理所谓高频，是相对于50Hz的交流电流频率而言的，一般是指50KHz～400KHz的高频电流。
高频电流通过金属导体时，会产生两种奇特的效应：集肤效应和邻近效应，高频焊接就是利用这两种效应来进行金属管的焊接。
那么，这两个效应是怎么回事呢？集肤效应：是指以一定频率的交流电流通过同一个导体时，电流的密度不是均匀地分布于导体的所有截面的，它会主要向导体的表面集中，即电流在导体表面的密度大，在导体内部的密度小，所以我们形象地称之为：“集肤效应”。
集肤效应通常用电流的穿透深度来度量，穿透深度值越小，集肤效应越显著。
这穿透深度与导体的电阻率的平方根成正比，与频率和磁导率的平方根成反比。
通俗地说，频率越高，电流就越集中在钢板的表面；频率越低，表面电流就越分散。
必须注意：钢铁虽然是导体，但它的磁导率会随着温度升高而下降，就是说，当钢板温度升高的时候，磁导率会下降，集肤效应会减小。
邻近效应：是指高频电流在两个相邻的导体中反向流动时，电流会向两个导体相近的边缘集中流动，即使两个导体另外有一条较短的边，电流也并不沿着较短的路线流动，我们把这种效应称为：“邻近效应”。
邻近效应本质上是由于感抗的作用，感抗在高频电流中起主导的作用。
邻近效应随着频率增高和相邻导体的间距变近而增高，如果在邻近导体周围再加上一个磁心，那么高频电流将更集中于工件的表层。
这两种效应是实现金属高频焊接的基础。
高频焊接就是利用了集肤效应使高频电流的能量集中在工件的表面；而利用了邻近效应来控制高频电流流动路线的位置和范围。
高频焊（high-frequencywelding）知识
高频焊（high-frequency welding)知识一、高频焊基本原理1.1 高频焊基本类型根据高频电能导入方式，高频焊可分为高频接触焊和高频感应焊二类。
(1)高频接触焊带材成形为管坯，并在挤压辊作用下使对口两端呈V形，即构成V形焊接区，V形的顶点称会合点。
高频接触焊时电流从电极直接输入（图1a），由于集肤效应和邻近效应①的作用，使电流主要集中于V形焊接区端面表层，并在邻近会合点处电流密度最大，因而焊透性极好。
同时，为集中V 形回路磁场、增大管坯内表面感抗而减小分流（沿管坯内、外圆周表面构成二个分流回路），需在管坯内安置铁氧体磁心阻抗器。
〔注：①邻近效应（Proximity effect），即两个有高频电流流过的导体，如果彼此相距很近，则高频电流仅沿两导体相邻的一面（当二导体电流方向相反）或相距较远的一面（当二导体里电流方向相同）流动的性质。
〕2. 高频(2)高频感应焊焊接时，感应器通过高频电流而在管坯中产生高频感应电流，可分为两部分：其中流过V形焊接区者即为焊接电流I；另一部分I′则从管坯外周表面流向内周表面形成循环电流（图1b）并引起较大的能量损失。
同理，在管坯内需安置一种成组的簇式阻抗器（铝质集管）。
1.2高频焊的加热特点(1)高频焊的热源高频焊接电流I流过V形焊接区所析出的电阻热，即是高频焊的热源。
(2)焊接区的温度分布V形焊接区如图2所示。
其中①～⑤为加热区间；⑤～⑦（或⑧）为挤压顶锻区间。
在加热区间沿管坯A-A剖面的中层面у方向（即加热深度方向）温度分布如图3所示。
图中曲线表明，由于集肤效应和邻近效应的强烈作用，越靠近对口端面表层电流密度越大，加热强度越大，因而该处温度亦越高；在加热区间沿指向会合点方向的不同位置上（中层面x方向上）温度分布如图1-4a所示，图中曲线表明，由于管坯对口端面形成V形回路使邻近效应逐渐加强，电流密度逐渐增大而使加热强度增大，因而该位置上温度亦越高，加热深度亦越大。
高频直缝焊接钢管PPT课件
第1页/共5页
高频直缝焊接钢管
高频焊又叫高频感应加热,高频焊是利用 10~500KHz高频电流流经金属连接面产生
电阻 热并施加（或不施加）压力达到金属结合
的 一种焊接方法。其特点是:焊接速度大,焊接
热 影响区小,焊接对工件可以不清理,可焊薄壁
第2页/共5页
高频直缝焊接钢管
生产工艺流程主要取决于产品品种，从原料到成品 需要经过一系列工序，完成这些工艺过程需要相应 的各种机械设备和焊接、电气控制、检测装置，这 些设备和装置按照不同的工艺流程要求有多种合理 布置,高频焊管典型流程：纵剪―开卷―带钢矫平― 头尾剪切―带钢对焊―活套储料―成型―焊接―清 除毛刺―定径―探伤―飞切―初检―钢管矫直―管 段加工―水压试验―探伤页/共5页
感谢您的观看！
第5页/共5页
高频焊接直缝钢管规格
高频焊接直缝钢管规格
高频焊接直缝钢管是一种常见的钢管产品，其规格多种多样，以适应不同的使用需求。
下面就来介绍一下高频焊接直缝钢管的规格。
高频焊接直缝钢管的直径范围比较广泛，一般从10毫米到610毫米不等。
其中，直径在10毫米到114毫米之间的钢管主要用于低压流体输送，如自来水、燃气等；直径在114毫米以上的钢管则主要用于高压流体输送，如石油、天然气等。
高频焊接直缝钢管的壁厚也有不同的规格。
一般来说，壁厚在1毫米到20毫米之间的钢管比较常见。
不同的壁厚适用于不同的使用场合，如壁厚较薄的钢管适用于低压流体输送，而壁厚较厚的钢管则适用于高压流体输送。
高频焊接直缝钢管的长度也有一定的规格。
一般来说，长度在6米到12米之间的钢管比较常见。
不同长度的钢管适用于不同的使用场合，如长度较短的钢管适用于建筑、机械制造等领域，而长度较长的钢管则适用于输送管道等领域。
高频焊接直缝钢管的材质也有多种选择。
常见的材质有Q235、Q345、L245、L290、L360等。
不同的材质适用于不同的使用场合，如Q235适用于一般建筑、机械制造等领域，而L360适用于输送管道等领域。
高频焊接直缝钢管的规格多种多样，需要根据具体的使用需求来选
择合适的规格。
在选择钢管规格时，需要考虑到直径、壁厚、长度、材质等因素，以确保钢管能够满足使用要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
唐山冀东油田设计工程有限公司目录1 范围 (3)2 引用标准 (4)3 定义 (5)4 制造工艺及材料 (5)5 材料要求 (6)6 尺寸、重量、长度、缺陷和管端 (9)7 检验和试验 (10)8 标志 (14)9 文件 (14)10 钢管装运 (15)11 附录I（规范性附录） (15)12 附录N（规范性附录） (16)13 附录P（规范性附录） (17)设计工程有限公司2 引用标准下列文件中的条款通过本技术规格书的引用而成为本技术规格书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术规格书，然而，鼓励根据本技术规格书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本技术规格书。
ASTM E112 评定平均粒度的试验方法GB/T 13298-1991 金属显微组织检验方法ISO 9000 质量管理标准ISO 10893-9-2011 钢管的无损检测--第9部分：焊接钢管制造用带材/板材中层状缺陷探测的自动超声波检测API RP 5L1 管线钢管铁路运输推荐作法API RP 5LW 管线钢管内陆及海上船舶运输推荐作法GB/T 9711-2011 石油天然气工业 管线输送系统用钢管ASNT-TC-1A 无损检测人员资质和评定GB/T 228-2002 金属材料 室温拉伸试验方法ASTM A370 钢产品力学性能试验的标准试验方法及定义ASTM A435 钢板纵波超声波检验规范ASTM E45 钢中夹杂物含量的确定方法ASTM E1268 显微组织的取向或带状组织等级的评定规程。
GB/T 229-1994 金属夏比缺口冲击试验方法（eqv ISO 148：1983）GB/T 246-2007 金属管 压扁试验方法GB/T 2975-1998 钢及钢产品 力学性能试验取样位置及试样制备（equ ISO 377：1997）GB/T 4336 碳素钢和中低合金钢的光电发射分析方法GB/T 9445-1999 无损检测人员资格鉴定与认证（idt ISO 9712：1992）GB/T 17505-1998 钢及钢产品交货一般技术要求（equ ISO 404：1992）SY/T 6423.2-1999 石油天然气工业用承压焊接钢管无损检测方法-电阻焊和感应焊钢管焊缝纵向缺欠的超声波检测（equ ISO 9764：1989）SY/T 6423.6-1999 石油天然气工业用承压焊接钢管无损检测方法-无缝和焊缝钢管设计工程有限公司管端分层缺欠的超声波检测（equISO 11496：1995）SY/T5257-2004 油气输送用钢制弯管3 定义3.1制造商 manufacturer表示按合同提供钢管的制造厂并包括它的设备。
3.2 购方 purchaser表示本管道工程项目经理部，并包括其代理人、检查人员以及其它被授权的代表。
4制造工艺及材料按本技术规格书供货的钢管应符合GB/T9711-2011 L360规定的技术条件以及本技术规格书的增加的要求。
其焊接工艺应按附录P 的要求评定。
4.1 定径钢管冷定径比Sr 不得超过0.015。
定径比按式（1）计算。
a br bD D S D −=（1） 式中：r S —定径率；a D —定径后的外径，mm；+-b D —定径前的外径，mm；a b D D −—外径差的绝对值，mm。
4.2 材料制管用的钢材须为吹氧碱性转炉或电炉冶炼并经真空脱气、钙和微钛处理的细晶粒，（晶粒度为NO.8 级或更细）全镇静钢。
用于制造钢管的钢带或钢板不应带有任何补焊焊缝。
晶粒度评定按ASTM E112方法进行。
制管用板卷须用热机械控轧工艺（TMCP）生产。
钢中A、B、C、D 类非金属夹杂物级别限制如表1所示（按ASTM E45A 方法检验），显微带状组织小于等于3级，带状组织评定按ASTM E1268方法进行。
设计工程有限公司5.2.6 维氏硬度钢管管体、焊缝和热影响区最大允许硬度值为：≤270Hv10。
5.2.7设备的标定所有测量装置应经计量部门按照标准校准，并在校准有效期内。
6 尺寸、重量、长度、缺陷和管端6.1 直径6.1.1管体外径的允许偏差为±0.0075D，但最大为±3.2mm，管端外径允许偏差为±0.005D但最大为±1.6mm。
钢管一端的直径与另一端直径之差不得大于1.6mm。
6.1.2 距管端100mm范围内钢管最大椭圆度为1.0%D，除管端外其余部分椭圆度最大为1.5%D。
6.2 壁厚厚度公差应为-0.5mm～+1.0 mm。
6.3 长度95%钢管的长度应为11.5m～12.2m，其余钢管长度不小于8m。
6.4 直度钢管直度偏差不大于钢管长度的0.2％，局部直度应小于4.0mm／m。
6.5 对接管(将两根短管环焊成标准长度的钢管)不允许供应对接钢管。
6.6 工艺质量和缺陷6.6.1 凹痕管体上有深度超过3.15 mm的摔坑或焊缝上有深度超过1.5 mm摔坑应视为不可接受的缺陷，须将有缺陷部分管段切掉。
不允许采用重新扩管或锤击方法修理凹痕。
6.6.2 错边钢带边缘的径向错边不得使钢管焊缝处的剩余壁厚Tr小于规定的最小壁厚（见图1）。
设计工程有限公司7.2 力学性能试验7.2.1 拉伸试验7.2.1.1 拉伸试样从管体横向取样，拉伸试样采用全壁厚矩形试样，具体要求将GB/T9711-2011中10.2.3.2.7.2.1.2 拉伸试验频次每一生产班生产同一钢级、同一规定壁厚、同一工艺条件的同一规格的钢管不多于100根为一批，每批进行一次拉伸试验。
7.2.1.3 焊接接头拉伸试验每一生产班生产同一钢级、同一规定壁厚、同一工艺条件的同一规格的钢管不多于100根为一批，进行一次焊接接头拉伸试验。
7.2.1.4 控制拉伸试验每一熔炼炉批应进行一次拉伸试验，拉伸试样取自钢管或钢管带。
7.2.2 压扁试验压扁试验应按照GB/T 246的规定进行，从板卷两个端部位置的钢管上各截取的两个试样，试样中各有一个将焊缝置于12点钟位置进行压扁试验，而剩余两个试样将焊缝置于3点钟位置试验。
出现停焊时从截断端截取试样，将焊缝置于3点进行压扁试验。
试验频数、取样位置、试验方向按GB/T9711-2011中表18执行。
7.2.3 断裂韧性试验7.2.3.1 制造商应本规格书5.2.4要求进行夏比冲击试验。
7.2.3.2 夏比冲击试样焊缝金属和热影响区夏比冲击试样按附录P的要求制备，试样缺口位置见图P.1（用浸蚀法显示焊缝区全貌）。
7.2.3.3 夏比冲击试验频次每一生产班生产同一钢级、同一工艺条件下生产的不多于100根同一规格的钢管为一批，每批应抽1根钢管取一组管体横向试样、垂直焊缝取焊缝中心及热影响区夏比冲击试样进行一次夏比冲击试验。
每次冲击试验应包括管体、焊缝、热影响区三组，每组取三个试样，报告结果应为每组三个试样的值以及三个试样的平均值。
如果使用小尺寸试样，则所要求的最低平均（三个试样一组）冲击功应是全尺寸试样要求值乘以小尺寸试样规定宽设计工程有限公司度与全尺寸试样规定宽度之比，这种方法得出的数值圆整到最接近的焦耳值。
7.2.3.4 复验如果韧性试验不符合要求，则在同一批钢管中另取两组试样进行复验。
如果两组复验结果都符合要求，则这一批的钢管全部认为合格（除最初试验不合格的钢管以外）。
如果一组或两组复验结果仍不符合要求，则制造商应对这一批钢管逐根地进行试验或全批报废。
7.2.4 维氏硬度试验7.2.4.1 试验位置制造商应在经过抛光、浸蚀的焊接接头横向截面（包括管体、焊缝和热影响区）上按附录P图P.3所示压痕位置进行维氏硬度试验。
7.2.4.2 试验频次每一生产班生产同一钢级、同一工艺条件的同一规格的钢管不多于100根为一批，每批钢管进行一次试验。
7.2.5 金相、低倍检验每次试验应保存照片，以备查验。
7.3 静水压试验7.3.1 静水压试验要求7.3.1.1 每根钢管必须进行静水压试验。
7.3.1.2 在计算静水压试验用压力时，应考虑水压试验机夹具对环向应力的影响。
影响值的大小应由制管厂计算，并经购方同意。
7.3.1.3 静水压试验应有自动图示或自动记录，静水压试验记录应能追踪到管号和熔炼炉次的编号。
7.3.1.4 静水压试验的稳压时间至少应保持10秒。
7.3.1.5 水压试验稳压全过程不允许渗漏。
7.3.2 静水压试验的鉴定静水压试验压力表应用静重压力校准仪校准，并保证在有效期之内。
7.3.3 试验压力试验压力根据规定外径和最小壁厚进行计算，使管壁应力达到该钢级钢规定最小屈服强度的95％。
设计工程有限公司7.3.4 补充静水压试验提供本工程所有钢管的水压爆破试验报告。
7.4 外观检查7.4.1 所有钢管均应进行外观检验，成品钢管不应有缺陷。
制造商应提供检验规程和检查人员的资格，并提交按 IS0 9001 或 9002要求的有关文件供审查使用。
7.4.2 购方将指定监造入员进入工厂，作为生产期间有关检查和验收等事务的代表。
7.4.3 购方的代表认为有必要时将进行审核检查，检查是否符合本技术条件要求。
7.4.4 制造商应允许购方的人员或其代表审查在生产钢管期间做为生产控制所作的所有试验的报告和试样。
7.4.5 如果购方发现试验方法和检查方法存在问题，有权拒绝接受钢管的最终检查结果，直到满足购方技术要求为止。
7.4.6 如果钢管内外表面上沾有油脂，过多的锈、焊剂和腐蚀物，则购方将不接受这些钢管。
钢管上的油脂等可采用购方认可的办法予以除去。
在进行清除异物的作业中，要保护熔炼炉次和钢管的编号。
7.4.7 购方授权的代表有权拒收不符合本技术条件的任何钢管。
7.5 无损检测无损检测见GB/T9711-2011 附录E的规定。
7.5.1 补充要求7.5.1.1 在距管端150mm范围内用人工超声波检查。
7.5.1.2 每根钢管端部端面应采用专用超声波或磁粉法进行检查。
7.5.2 焊缝修补7.5.2.1 不允许在管体上用焊接方法进行修补。
7.5.2.2 焊缝不允许修补。
7.5.3 超声波检查—板卷和管体超声波检查系统应能够按照ISO 10893-9 U2 要求对钢管或制管用板卷采用振荡扫描方式进行检查，扫描至少应能覆盖表面的25％，板边25mm范围内必须100%进行检查。
7.5.4 缺陷的处理管体上深度小于名义壁厚5%的缺陷应按如下方法处理：所有“能引起应力集中”的缺陷，如尖缺口、凿痕及划痕等应全部磨光，其剩余壁厚不得小于名义壁厚的95%，否设计工程有限公司10 钢管装运10.1 搬运在车间和发货场的搬运应采用尼龙吊带或带有软金属（不允许用铜、锡、锌等能引起污染的金属）的吊勾。
