汽轮机转子晃度测量方法图例详解

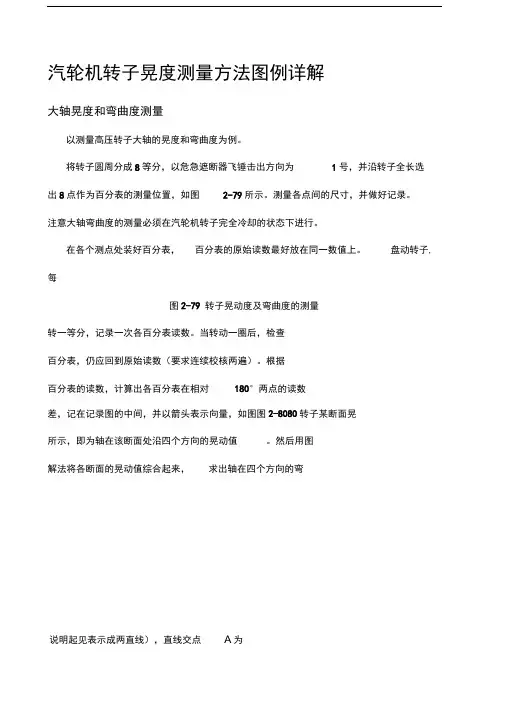

汽轮机转子晃度测量方法图例详解大轴晃度和弯曲度测量以测量高压转子大轴的晃度和弯曲度为例。

将转子圆周分成8等分，以危急遮断器飞锤击出方向为1号，并沿转子全长选出8点作为百分表的测量位置，如图2-79所示。

测量各点间的尺寸，并做好记录。

注意大轴弯曲度的测量必须在汽轮机转子完全冷却的状态下进行。

在各个测点处装好百分表，百分表的原始读数最好放在同一数值上。

盘动转子, 每图2-79 转子晃动度及弯曲度的测量转一等分，记录一次各百分表读数。

当转动一圈后，检查百分表，仍应回到原始读数（要求连续校核两遍）。

根据百分表的读数，计算出各百分表在相对180°两点的读数差，记在记录图的中间，并以箭头表示向量，如图图2-8080转子某断面晃所示，即为轴在该断面处沿四个方向的晃动值。

然后用图解法将各断面的晃动值综合起来，求出轴在四个方向的弯说明起见表示成两直线），直线交点A为例，标在横坐标上;曲情况轴的最大弯曲点，与横坐标的距离 B 为该方向的弯曲度。

在四个方向的弯曲度中，选取最大的一个，就是轴的弯曲度。

图 2-81 转子弯曲度（某一方向）l/JOOpm 作图方法如图2-81所示,为横坐标,方向读数差的一半值,标上，然后连接各点成弯曲折线 4对轮端面平面偏差的测量平面偏差包括被测对轮端面与主轴中心线的不垂直度（即瓢偏度）和端面本身的不平度，测量方法如下：将转子圆周按转子旋转方向分成使危急遮断器飞锤击出的方向为1号。

在对轮端面左右、靠近边缘相对180°各装一只百分表如图2-82所示。

要求百分表指针垂直于端面，图两2-82 表与边缘距离相等。

放置两只百分表是考虑到转子在旋转时可能沿轴向移动。

推，将两百分表小数放至50的位置。

盘动转子一圈，检查两只百分表读数应一致然后盘动转子，每转一等分，记录一次，回到起始位置时，两只百分表读数仍应相等。

两只表同一直径的最大读数差减去最小读数差取其半数，即为对轮端面平面偏差。

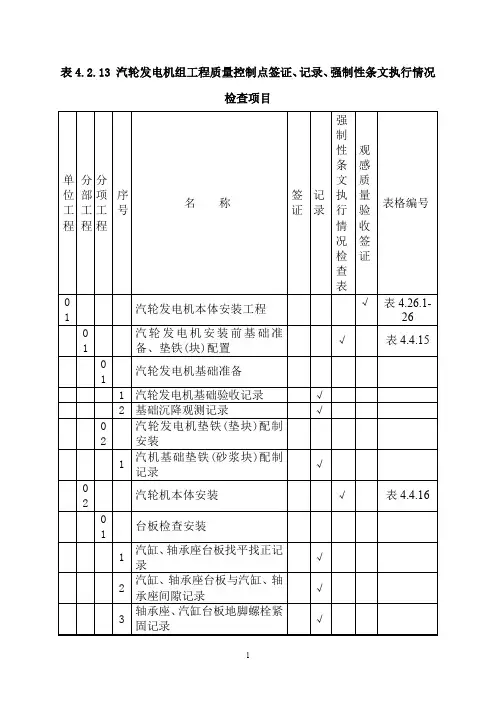

DL／T5210.3-2009电力建设施工质量验收及评价规程第3部分：汽轮发电机组.

√
