安全继电器工作原理

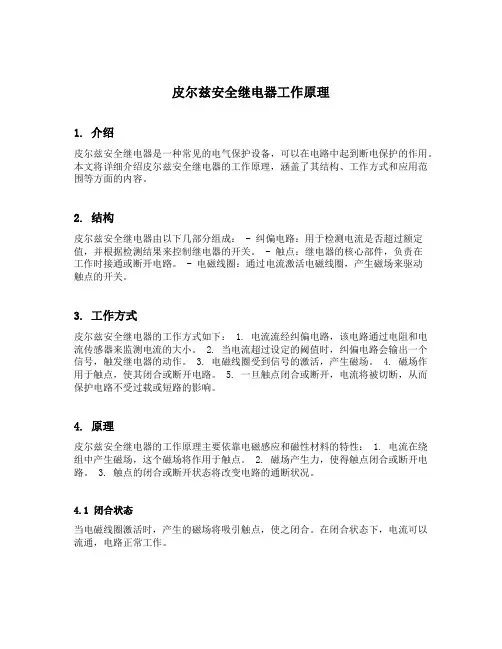

皮尔兹安全继电器工作原理
皮尔兹安全继电器工作原理1. 介绍皮尔兹安全继电器是一种常见的电气保护设备，可以在电路中起到断电保护的作用。
本文将详细介绍皮尔兹安全继电器的工作原理，涵盖了其结构、工作方式和应用范围等方面的内容。
2. 结构皮尔兹安全继电器由以下几部分组成： - 纠偏电路：用于检测电流是否超过额定值，并根据检测结果来控制继电器的开关。
- 触点：继电器的核心部件，负责在工作时接通或断开电路。
- 电磁线圈：通过电流激活电磁线圈，产生磁场来驱动触点的开关。
3. 工作方式皮尔兹安全继电器的工作方式如下： 1. 电流流经纠偏电路，该电路通过电阻和电流传感器来监测电流的大小。
2. 当电流超过设定的阈值时，纠偏电路会输出一个信号，触发继电器的动作。
3. 电磁线圈受到信号的激活，产生磁场。
4. 磁场作用于触点，使其闭合或断开电路。
5. 一旦触点闭合或断开，电流将被切断，从而保护电路不受过载或短路的影响。
4. 原理皮尔兹安全继电器的工作原理主要依靠电磁感应和磁性材料的特性： 1. 电流在绕组中产生磁场，这个磁场将作用于触点。
2. 磁场产生力，使得触点闭合或断开电路。
3. 触点的闭合或断开状态将改变电路的通断状况。
4.1 闭合状态当电磁线圈激活时，产生的磁场将吸引触点，使之闭合。
在闭合状态下，电流可以流通，电路正常工作。
4.2 断开状态当电磁线圈失去激活信号时，磁场消失，触点会被弹簧弹回原位，打开电路，切断电流。
5. 应用范围皮尔兹安全继电器广泛应用于各种电气设备和电路中，以起到保护设备和人身安全的作用。
以下是几个常见的应用场景：5.1 家庭电路保护皮尔兹安全继电器可以用于家庭电路的保护，一旦发生电路过载、短路或其他故障，继电器将自动切断电流，避免设备受损或火灾的发生。
5.2 电机保护在工业生产中，电机的运行状态监测和保护是十分重要的。
皮尔兹安全继电器可以监测电机的电流，当电流异常时及时切断电源，以避免电机损坏。
5.3 汽车电气系统保护在汽车中，皮尔兹安全继电器可以用于保护电气系统。

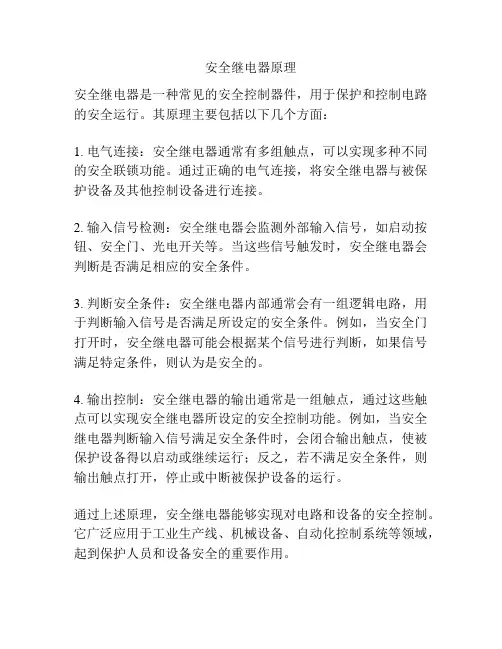

安全继电器原理
安全继电器原理
安全继电器是一种常见的安全控制器件，用于保护和控制电路的安全运行。
其原理主要包括以下几个方面：
1. 电气连接：安全继电器通常有多组触点，可以实现多种不同的安全联锁功能。
通过正确的电气连接，将安全继电器与被保护设备及其他控制设备进行连接。
2. 输入信号检测：安全继电器会监测外部输入信号，如启动按钮、安全门、光电开关等。
当这些信号触发时，安全继电器会判断是否满足相应的安全条件。
3. 判断安全条件：安全继电器内部通常会有一组逻辑电路，用于判断输入信号是否满足所设定的安全条件。
例如，当安全门打开时，安全继电器可能会根据某个信号进行判断，如果信号满足特定条件，则认为是安全的。
4. 输出控制：安全继电器的输出通常是一组触点，通过这些触点可以实现安全继电器所设定的安全控制功能。
例如，当安全继电器判断输入信号满足安全条件时，会闭合输出触点，使被保护设备得以启动或继续运行；反之，若不满足安全条件，则输出触点打开，停止或中断被保护设备的运行。
通过上述原理，安全继电器能够实现对电路和设备的安全控制。
它广泛应用于工业生产线、机械设备、自动化控制系统等领域，起到保护人员和设备安全的重要作用。
安全继电器工作原理
安全继电器工作原理
安全继电器是一种常用于工业自动化系统中的电器设备，用于保护电路和设备的安全。
其工作原理主要是基于电气信号输入和输出的逻辑控制。
当安全继电器的电气输入信号满足一定的条件时，继电器会将输出信号激活，进而使被控设备完成相应的操作。
通常情况下，安全继电器的输入信号来自于感应器或安全开关，如安全门开关、光电传感器等。
这些感应器可以检测到周围的环境变化，如物体、人员等的存在或运动状态。
当感应器检测到不安全因素时，会产生相应的电信号输入到安全继电器。
安全继电器会根据预设的逻辑控制算法对输入信号进行处理和判断，确认是否满足安全操作的条件。
如果判断为不安全状态，继电器会输出信号，使被控设备停止运行或采取其他安全措施。
安全继电器的输出信号通常可以控制电机的启停、制动器的释放等，以确保设备能够及时停止运行，避免潜在的危险事故发生。
通过安全继电器的工作，可以有效保护设备和人员的安全，并提高工作环境的安全性。
总之，安全继电器通过处理输入信号并进行逻辑判断，输出相应的控制信号来保护电路和设备的安全。
其工作原理是基于感应器检测环境变化，并根据预设的逻辑控制算法进行判断，最终控制输出信号，实现安全操作。
安全继电器的原理及用法
安全继电器的原理及用法
安全继电器是一种用于保护电路和设备安全的电气装置。
它基于电气信号的输入和输出来监控电路中的故障，并根据预先设置的条件来触发相应的动作。
安全继电器的工作原理如下：
1. 输入信号：安全继电器接收来自电路中不同传感器或开关的输入信号。
这些传感器可以是温度传感器、电流传感器、压力传感器等。
当这些传感器检测到电路中的异常情况时，会将信号传送给安全继电器。
2. 逻辑判决：安全继电器会对接收到的信号进行逻辑判决。
它会根据预先设置的逻辑条件和安全规则，来确定是否需要触发保护动作。
这些逻辑条件可以是电路中的电流、温度、压力等参数的上下限。
3. 输出动作：如果逻辑判决结果表明需要触发保护动作，安全继电器会通过输出端口发送信号，触发相应的动作。
这些保护动作可以包括断开电路、切断电源、关闭阀门等措施，以防止电路或设备的进一步损坏。
安全继电器的用途广泛，常见的应用场景包括：
1. 电气安全保护：安全继电器用于监测和保护电路中的电流过载、电压异常、短路等情况，以保护设备和人员的安全。
2. 机械设备保护：安全继电器可以用于监测和保护机械设备的运行状态，比如监测电机的温度、震动等异常情况，以防止设备损坏或事故发生。
3. 火灾安全保护：安全继电器可与火灾探测器配合使用，用于监测火灾信号，并触发相应的报警、灭火等动作，以保护人员和财产安全。
总的来说，安全继电器通过监测电路中的信号，并根据预设的条件触发保护动作，以确保电路和设备的安全运行。
它在各种工业和民用领域中广泛应用，是重要的安全保护装置之一。
图文详解安全继电器工作原理、接线图及使用方法
图文详解安全继电器工作原理、接线图及使用方法所谓“安全继电器”是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，达到正确且低误动作的继电器完整功能，使其失误和失效值愈低，安全因素则愈高，“安全继电器”并不是“没有故障的继电器”，而是发生故障时做出有规则的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保安全，这一点同一般继电器完全不同。
安全继电器是一个安全回路中所必须的控制部分，它接受安全输入，通过内部回路的判断，确定性的输出开关信号到设备的控制回路里。
简单地说，安全继电器都是双通道信号型，只有两个通道信号都正常时，安全继电器才能正常工作；在工作过程中，只要其中任一通道信号断开，安全继电器都会停止输出，直到两个通道信号都正常且复位后才能正常工作。
1.安全继电器工作原理1、电磁式电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点（常开触点）与静触点（常闭触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态式固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

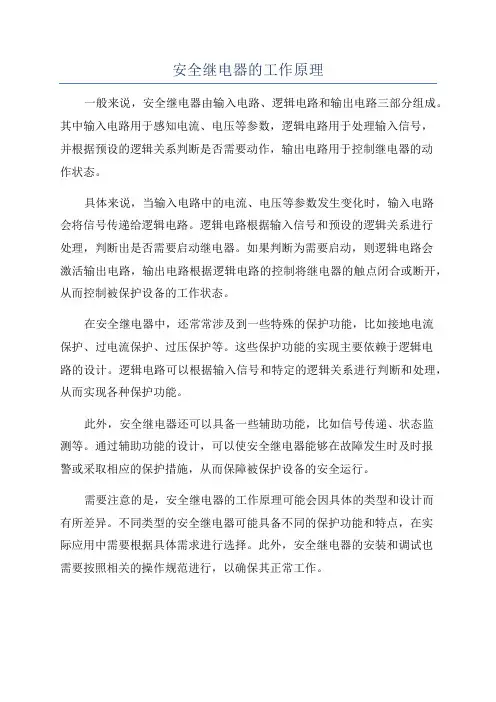

安全继电器的工作原理
安全继电器的工作原理
一般来说，安全继电器由输入电路、逻辑电路和输出电路三部分组成。
其中输入电路用于感知电流、电压等参数，逻辑电路用于处理输入信号，
并根据预设的逻辑关系判断是否需要动作，输出电路用于控制继电器的动
作状态。
具体来说，当输入电路中的电流、电压等参数发生变化时，输入电路
会将信号传递给逻辑电路。
逻辑电路根据输入信号和预设的逻辑关系进行
处理，判断出是否需要启动继电器。
如果判断为需要启动，则逻辑电路会
激活输出电路，输出电路根据逻辑电路的控制将继电器的触点闭合或断开，从而控制被保护设备的工作状态。
在安全继电器中，还常常涉及到一些特殊的保护功能，比如接地电流
保护、过电流保护、过压保护等。
这些保护功能的实现主要依赖于逻辑电
路的设计。
逻辑电路可以根据输入信号和特定的逻辑关系进行判断和处理，从而实现各种保护功能。
此外，安全继电器还可以具备一些辅助功能，比如信号传递、状态监
测等。
通过辅助功能的设计，可以使安全继电器能够在故障发生时及时报
警或采取相应的保护措施，从而保障被保护设备的安全运行。
需要注意的是，安全继电器的工作原理可能会因具体的类型和设计而
有所差异。
不同类型的安全继电器可能具备不同的保护功能和特点，在实
际应用中需要根据具体需求进行选择。
此外，安全继电器的安装和调试也
需要按照相关的操作规范进行，以确保其正常工作。
安全继电器工作原理
安全继电器工作原理安全继电器是一种用于保护电路和设备的重要电气元件。
它的工作原理是基于电气信号的输入和输出，通过控制电路的开闭来实现对电气设备的保护。
在工业自动化控制系统中，安全继电器扮演着至关重要的角色，它能够确保设备和人员的安全，防止意外事故的发生。
安全继电器的工作原理主要包括输入端、控制单元和输出端三个部分。
输入端接收来自外部的电气信号，控制单元对输入信号进行处理和判断，然后通过输出端控制电路的开闭。
当输入信号符合设定的安全条件时，控制单元会使输出端保持闭合状态，从而保护设备的正常运行；而当输入信号不符合安全条件时，控制单元会使输出端断开电路，以避免设备损坏或人员受伤。
安全继电器的工作原理还涉及到多种保护机制，例如过载保护、短路保护、欠压保护等。
当电路中出现过载或短路时，安全继电器能够及时切断电源，防止设备受损或火灾发生。
而在电压不稳定或欠压情况下，安全继电器也能够对电路进行保护，确保设备的正常运行。
另外，安全继电器还可以通过外部设定的参数来实现不同的保护功能，比如时间延迟保护、故障复位保护等。
这些功能使得安全继电器能够适应不同的工作环境和需求，保障设备和人员的安全。
在实际应用中，安全继电器通常与其他电气元件和传感器配合使用，构成完整的安全控制系统。
通过与传感器联动，安全继电器能够实时监测设备运行状态，及时响应并采取保护措施。
这种多重保护机制有效地提高了设备的安全性和可靠性。
总的来说，安全继电器是一种至关重要的电气元件，它通过输入、控制和输出三个部分的协同工作，实现对电路和设备的全面保护。
在工业生产和自动化控制领域，安全继电器发挥着不可替代的作用，为设备运行提供了可靠的保障。
通过深入理解安全继电器的工作原理，我们能够更好地应用和维护这一重要的电气元件，确保工作环境的安全和稳定。
安全继电器x2.8p工作原理
安全继电器x2.8p工作原理一、介绍安全继电器x2.8p安全继电器x2.8p是一种用于安全控制系统的电气元件，可广泛应用于工业自动化领域，用于监控并控制机械和设备的安全运行。
本文将重点介绍安全继电器x2.8p的工作原理。
二、安全继电器x2.8p的主要组成部分1. 控制回路：包括控制输入端、控制输出端和控制电源端。
2. 信号输入端：用于接收来自安全保护装置的输入信号。
3. 信号输出端：用于输出控制指令信号，控制相关设备的运行状态。
4. 电气输出端：用于接通或断开电源，实现对设备的控制。
5. 监测单元：负责监测输入信号和输出信号，判断设备运行状态是否正常。
6. 继电器单元：用于控制电气输出端的动作，确保设备的安全运行。
三、安全继电器x2.8p的工作原理1.输入信号检测当安全继电器x2.8p接收到来自安全保护装置的输入信号时，监测单元首先对输入信号进行检测和分析。
如果输入信号符合设定的安全条件，监测单元将向继电器单元发送指令，控制电气输出端通电，从而使相关设备处于工作状态。
如果输入信号不符合安全条件，监测单元将向继电器单元发送指令，切断电气输出端的电源，停止相关设备的运行。
2.输出信号监测在设备处于工作状态时，监测单元会持续监测输出信号，确保设备正常运行。
如果监测单元检测到设备出现异常情况，例如超出安全范围、机械故障等，会立即向继电器单元发送指令，切断电气输出端的电源，确保设备处于安全状态。
监测单元还会向控制输出端发送报警信号，通知操作人员及时处理。
3.电气输出端控制继电器单元接收到监测单元的指令后，会立即对电气输出端进行控制，通电或切断电源。
在设备正常运行时，电气输出端通电，保持设备处于工作状态；在设备出现异常情况时，电气输出端切断电源，停止设备运行，确保人员和设备的安全。
四、结论安全继电器x2.8p通过对输入信号的检测、输出信号的监测和电气输出端的控制，实现对设备运行状态的实时监控和安全控制。
它能有效防止由于设备故障或人为操作失误导致的事故发生，保障工业生产和人员安全。
安全继电器工作原理
安全继电器工作原理1.电路监测：安全继电器通过电流、电压等传感器来监测电路的工作状态。
通常，安全继电器会与电路中的主要电源连接，并通过传感器检测电流和电压的变化情况。
当电流或电压超过或低于设定的阈值时，安全继电器会检测到异常情况。
2.信号处理：安全继电器会将电路监测到的信号送入信号处理模块进行处理。
信号处理模块常常包括运算放大器、比较器等电子元器件，用于放大、转换、滤波和判别电路信号。
通过信号处理，安全继电器可以确定电路是否存在故障或异常。
3.判别逻辑：在信号处理模块中，安全继电器还需要设置相应的判别逻辑，用于判断电路是否满足安全条件。
判别逻辑通常基于预先设定的电路特性和安全标准进行设计。
一旦判别逻辑检测到电路异常，安全继电器将会执行相应的保护动作。
4.继电器动作：当判别逻辑检测到电路异常时，安全继电器将触发继电器动作。
继电器动作会导致继电器中的触点打开或闭合，进而切断或接通电路供电。
通常，安全继电器的继电器动作是强制性的，无法被恢复，以确保电路能够及时停止供电，避免电路继续运行造成更多的损害或危险。
5.报警信号：在安全继电器执行保护动作时，它还可以发送报警信号，用于提醒操作人员或其他相应机构注意电路异常和采取相应的措施。
报警信号通常通过声音、光线或通信设备等方式传达。
总之，安全继电器通过监测电路参数、信号处理、判别逻辑、继电器动作和报警信号等多个环节，来实现对电路和设备的保护。
它可以及时切断电路供电，以防止电路故障、设备损坏和人身安全事故的发生。
在工业控制、电力系统、机器安全等领域得到广泛应用。
pilz安全继电器工作原理
pilz安全继电器工作原理
安全继电器是一种用于保护人身安全的电气设备，它可以监测和控制机器和设备的运行状态，以确保在可能发生危险情况时及时采取安全措施。
安全继电器的工作原理如下：
1. 输入信号采集：安全继电器通过接收外部的输入信号来监测设备或机器的运行状态。
这些输入信号可以来自于各种安全传感器，如光电开关、门禁开关、急停按钮等。
2. 逻辑判断：安全继电器内部的电路会对输入信号进行逻辑判断，判断当前的机器状态是否满足安全要求。
比如判断门是否关闭、是否有异物进入等。
3. 控制输出：根据逻辑判断的结果，安全继电器会控制输出信号来控制机器或设备的开关状态。
当判断出存在危险情况时，安全继电器会输出一个信号来切断电源或者启动安全控制装置，以保护人员的安全。
4. 监测功能：安全继电器还会监测输出的控制信号是否正常，以确保安全控制装置的可靠性。
如果监测到输出信号异常，安全继电器会发出警报或者切断电源，以防止设备的意外运行。
总的来说，安全继电器的工作原理是通过采集、逻辑判断和控制输出等步骤来监测和控制设备的运行状态，以确保人员的安全。
安全继电器的工作原理
安全继电器的工作原理
安全继电器是一种具有特殊保护功能的电气控制设备，它可以保证电气系统在出现故障时能够迅速断开电源，从而保护人身安全和设备的正常运行。
其工作原理如下：
1. 线圈控制: 安全继电器通常有一个线圈，通过外部控制信号
来激活继电器。
当线圈得到电流时，产生一个磁场。
2. 吸合瞬间: 在线圈得到电流并产生磁场后，继电器中的触点
将会吸合。
吸合状态下的触点将传递电流。
3. 判定故障: 安全继电器内部装有各类保护电路，可以监测电
气系统中的电流、电压、温度等参数。
一旦监测到异常情况，保护电路将发出故障信号。
4. 断开电源: 在收到故障信号后，安全继电器会立即断开电源。
这样做的目的是保护电气系统免受故障的影响，防止更严重的事故发生。
总结起来，安全继电器通过监测电气系统中的参数来判断是否存在故障，并在发现故障时迅速断开电源，以保护人员和设备的安全。
这种工作原理使得安全继电器在各种电气控制领域得到广泛应用。
安全继电器作用与原理
安全继电器作用与原理
安全继电器是一种自动控制装置，它由主电路和安全电路两大部分组成。
当安全电路发生动作时，可使主电路的电流发生变化，从而使安全继电器动作，起到自动保护作用。
其作用原理是通过安全继电器的常闭触点和常开触点的动作来实现的。
主电路
主电路中有一根电源线和一根控制线。
当电源接通时，控制电源就接通了，控制室发出控制信号（即开关），由继电器来实
现对负载的控制。
安全继电器是在电气设备中用来防止意外操作和故障的自动控制元件。
当发生误操作或故障时能及时切断电源、停止设备运转并发出报警信号。
它主要应用于：
1.电动机保护
电动机在运行中突然断电或出现其他故障时，常会引起剧烈振动和机械冲击，使机械元件受到损坏，甚至造成人身伤亡事故。
所以在电动机运行时应有防止突然断电或出现其他故障的安全保护装置。
—— 1 —1 —。
安全继电器工作原理
安全继电器工作原理
安全继电器是一种用于保护电路的控制装置，它在检测到电路中出现异常情况时，能够迅速切断电源，以保护设备和人身安全。
安全继电器的工作原理可以简单概括为以下几个步骤：
1. 信号输入：安全继电器通过连接到电路中的传感器或开关，接收到来自电路的控制信号。
2. 信号检测：安全继电器对输入的信号进行检测和分析，判断电路是否存在异常情况。
这些异常情况可以包括过载、短路、接地故障等。
3. 输出控制：如果安全继电器检测到电路异常，它将迅速切断电源，以防止电路继续运行。
通常，安全继电器的输出是一个断开电路的开关，可以切断电源供应。
4. 反馈信号：一旦安全继电器切断电路，它会发送一个反馈信号，通知操作人员电路存在问题，并触发相应的报警系统。
安全继电器的工作原理通过不断监测电路的状态和及时切断电源，以保护设备和人员的安全。
它通常被广泛应用于工业控制系统和自动化设备中，以确保电路在异常情况下能够及时停止运行，从而避免事故的发生。
安全继电器工作原理
安全继电器工作原理
安全继电器工作原理是通过内部的电气元件实现信号的检测和输出，从而控制电路的开闭和保护设备及人员的安全。
安全继电器通常由输入端、输出端和内部继电器三个主要部分组成。
输入端接收外部的信号输入，可以是按钮、传感器或其他触发信号源。
输出端控制外部设备的电路开闭，如断开电源、切断电机电源等。
内部继电器负责接收输入信号并根据特定的工作逻辑进行判断，从而控制输出端的开闭状态。
安全继电器的工作原理基于电路的断开和闭合。
通常，当输入信号满足设定条件时，内部继电器闭合使输出电路通断；当输入信号不满足设定条件时，内部继电器断开使输出电路断开，起到保护作用。
安全继电器的工作原理可以分为两种类型：正逻辑和反逻辑。
正逻辑的安全继电器在输入信号满足条件时闭合输出电路；反逻辑的安全继电器在输入信号满足条件时断开输出电路。
为了提高安全性，安全继电器还常常配备监控电路。
监控电路用于检测内部继电器的工作状态，一旦发生故障或是内部继电器失效，监控电路将及时报警或采取其他处理措施，以确保设备和人员的安全。
总之，安全继电器是一种通过内部继电器来控制输出端电路的装置，它通过对输入信号的监测和处理，实现对外部设备的安全保护。
安全继电器工作原理及接线
安全继电器工作原理及接线一、工作原理安全继电器定义：安全继电器是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，达到正确且低误动作的继电器完整功能内部工作。
图1 安全继电器的基本工作原理图实现原理：1、对于一般继电器来说，其接点只有一组串到控制回路，如果紧急情况下，按下急停按钮，系统停机时，有可能发生接点粘连而无法跳开控制回路，具有一定的安全隐患；而安全继电器设计理念则为输出接点为双接点串接，即使一组接点发生粘连，还有另外一组可以跳开。
2、对于一般控制回路，如果装有急停按钮，在发生故障后拍下急停按钮，如果将急停按钮复位，则控制回路就会复位，一旦按下启动按钮就会启动系统；而有安全继电器的控制回路，即使按下复位按钮，也不会复位控制回路，只有使继电器的复位回路复位，才可以复位控制回路，保证了人员或设备的安全性。
从继电器内部结构图中不难分析出，只有Y11-Y12、Y21-Y22接点导通，Y33-Y34之间接点导通触发，才可以使K1、K2双继电器导通带电。
二、实际工程中的应用图2 安全继电器在工程中的应用接线1、急停复位图中，S11-S12、S21-S22之间分别接有控制柜及现场控制柜内的急停按钮，当系统发生故障停机后，只有将两边的急停按钮都进行复位，才可以进行下一步的操作。
2、确认复位回路的设计S33-S34为确认回路接线，只有当柜内主接触器Q101、Q103、Q105等都是在断电的情况下，在按下复位按钮S600.2之后，安全继电器才可以完全复位。
以Q101为例，如果使其断电，必须要使控制该接触器的断路器接点F101断开才可以，换言之，必须满足F101断开，才可以使Q101断开，最后才可以实现安全继电器的复位。
反过来，Q101线圈的吸合受安全继电器的接点控制，只有当安全继电器复位完成，F101空开合闸，才可以使Q101接触器带电吸合。
安全继电器的原理
安全继电器的原理
安全继电器是一种常用于电气控制线路中的保护装置，其工作原理如下：
1. 电路连接: 安全继电器通过电气连接与被保护设备相连，将
电流传递到控制回路中。
2. 输入信号检测: 安全继电器通过输入信号来检测被保护设备
的状态。
输入信号可以是电流、电压、温度等参数。
3. 信号处理: 安全继电器接收到输入信号后，会对其进行处理。
这个过程通常包括信号放大、滤波、比较等操作。
4. 判断逻辑: 经过信号处理后，安全继电器会根据设定的判断
逻辑来确定被保护设备是否存在安全隐患。
常见的判断逻辑有上下限比较、滞后判断等。
5. 输出控制: 当安全继电器判断出被保护设备存在安全隐患时，会触发输出控制信号。
输出控制信号可以是开关信号、报警信号或紧急停机信号等。
6. 外部接口: 安全继电器还通常具有外部接口，用于与其他设
备进行通信。
通过外部接口，安全继电器可以实现远程控制、监测与故障排除等功能。
总体来说，安全继电器的原理是通过检测被保护设备的输入信
号，经过信号处理和判断逻辑后，触发相应的输出控制信号，来实现对被保护设备的安全保护。
pilzpnozxv2p使用说明书
pilzpnozxv2p使用说明书一、安全继电器工作原理1、电磁式电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点（常开触点）与静触点（常闭触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态式固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
二、安全继电器使用方法1、在我们的日常工作中，此类继电器常见于电气设备控制系统中，尤其是国外的进口设备中最为常见。
特别是在设备突然故障时，在故障未消除或者故障未确认前，设备是无法正常运转的。
以此防止设备故障后突然运行给人身或设备带来危的险。
2、安全继电器使用要点说明如下：（1）电源的接法。
图中A1和A2为电源端子，A1接24V+；A2接0V。
（2）在控制输入电路中，正常使用时，需要在S11和S12以及S11和S22之间接入所需要的开关条件。
一般为触点或者按钮接点。
（3）在复位电路中，S33和S34之间需要接入相应的复位条件。
与此同时，Y1和Y2之间的条件也是复位电路的一部分，两者条件必须同时成立。
安全继电器工作原理三个灯
安全继电器工作原理三个灯
安全继电器是一种用于保护电路和设备的安全装置，它的工作原理如下：
1. 电源供电：安全继电器需要接入电源才能正常工作，通常为交流电源或直流电源。
2. 控制电路：安全继电器内部有一个控制电路，用来检测电路的状态和控制继电器的动作。
控制电路通常由电子元件组成，如电路检测器、逻辑门、电阻和电容等。
3. 输入信号检测：安全继电器通过输入信号检测电路实时监测电路的状态。
当电路正常时，输入信号检测电路会检测到正常的电流或电压。
4. 输出信号控制：如果输入信号检测到异常，比如电流或电压超过了设定的安全范围，安全继电器会触发输出信号控制电路，使其输出控制信号。
5. 继电器动作：控制信号通过输出信号控制电路控制继电器的工作状态。
当控制信号触发时，继电器会动作，将电源和被保护设备之间的电路断开，从而避免电路的继续使用和设备的损坏。
三个灯：安全继电器通常带有状态指示灯，用来显示继电器的工作状态。
通常有三个灯：正常工作灯（通常为绿色），异常工作灯（通常为红色）和触发灯（通常为黄色）。
正常工作灯
表示继电器处于正常工作状态，异常工作灯表示继电器检测到了异常信号，触发灯表示继电器触发了控制信号。
安全继电器工作原理
安全继电器工作原理
安全继电器是一种保护人员和设备的关键部件，其主要作用是
监控机器或系统的状态并在出现危险情况时切断电源，从而防止人
员受伤或设备受损。
安全继电器的工作原理可以用以下几个步骤概括：
1. 监测信号：安全继电器会接收来自机器或系统的信号，监测
状态是否正常，这些信号包括传感器信号、开关信号、电源电流和
电压等。
2. 判定危险：一旦监测到与安全性相关的危险信号，安全继电
器会启动保护系统。
这个过程可以通过预设的安全控制算法和逻辑
进行判定。
3. 输出信号：启动保护系统会输出一个或多个信号，如切断电
源信号、喇叭警告信号、报警灯信号等。
4. 切断电源：最终的目标是在出现高危的危险信号时切断电源，从而防止仪器设备继续运行，保护人员免受伤害。
安全继电器工作原理中的关键要素是信号接收、信号判定、信
号输出和切断电源。
在其中，信号判定的过程基于被预先设定好的
信号判定轨迹，这个轨迹又依赖于有关的标准和法规、危险评估和
工艺文件。
总的来说，安全继电器的工作原理是建立在高度自动化和计算
机技术背景下的，其中涉及到多种措施来保护人员和制品，如机器
视觉、声光报警等，这些措施能够帮助判断危险，发射报警信号或
启动关键保护措施，从而最大限度地保障人员的安全和全面的设备运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全继电器工作原理
二是不清楚安全继电器如何搭建形成的安全继电器模块。
大家想了解安全继电器工作原理，其实真正同应用相关的的是安全继电器模块的工作原理！基于当前安全设计在国内尚处于刚刚有所需求的实际情况，工程师无论是对安全继电器，还是安全继电器工作原理都不是特别清楚，为了更好服务设计工作，天之行愿就安全继电器工作原理同广大设计人员进行相关的交流。
第一个问题：安全继电器元件是如何构建安全继
电器模块的，涉及安全继电器与普通继电器的区别第二个问题：安全继电器工作原理才是我们搭建安全回路时，真正需要知道的！下面我们将从三个方面予以介绍：
一、功能作用安全继电器模块在不同应用行业以及不同的场景应用中接线模式不同。
这些不同，总的来说包括以下两个方面：一是因为应用场景组合不同，
安全继电器模块的输入不同；二是危险发生的位置不同，安全继电器模块输出切断的形式（直接切断和间接切断）和断开的位置不同。
下面，以天之行安全继电器模块TXAS1-3012在注射机行业应用为例，了解一下具体的接线方案。
国家强制标准：橡胶塑料注射成型机安全要求GB22530-XX中涉及安全继电器模块的安全事项包括
1、急停设计
2、前安全门安全要求设计
3、后安全门安全要求设计
4、射嘴护罩安全要求设计
5、电气安全同液压安全的互锁要求设计
6、安全等级要求目前业界的做法如下图，基本为生产企业和检查机构所认可。
安全回路控制部分接
线：
A、双路急停按钮E-S两组触点的下端分别接入安全继电器模块的电源接线位A
1、A2,上端分别接入直流24V电源的正负极。
B、前后安全门的两组行程开关SW1-SW2, SW3-SW4对应触点串联后分别接入安全模块输入端接线位S11-S12, S21-S
22、另外行程开关SW5作为直接切断信号接入液压安全阀控制回路。
C、若系统为手动启动，则S33-S34需间接入启动按钮S。
若无需手动启动，关门即启动，则S33-S34间无需接入启动按
钮。
D、控制接触器K
1、K2在上次分断中是否可靠分断，其情况反馈影响本次启动：两个接触器的辅助常闭触点需串联接入启动回路。
E、上次电气安全回路同液压安全回路的互锁检
验，其状态情况庾馈也会影响本次启动。
其互锁控制回路反馈信
号一K5接触器的辅助常开信号需串进启动回路。
F、射嘴护罩安全开关信号串进K1接触器的控制回路，用以监视射嘴护罩是否关闭。
G、安全模块输出接线位13-14串进接触器K1的控制回路，23-24串进接触器K2的控制回路H、安全模块输出接线位33-34去到控制器的相关
脚位，给控制器急停、安全门监控信号。
I、安
全模块输出接线位41-42接入电器回路同液压回路的互锁控制回路。
安全回路主回路接线：a、两个控制接触器K
1、K2对应主触点串联b、控制器相应控制信号分别接入主触点串接的动作阀中。
通过上例，我们看到安全继电器模块在实际应用中，接线确实有行业特点，实际接线中需认真对待。
通过以上三方面的内容，我们基本对“安全继电器工作原理”有了一定的了解，所有品牌的安全继电器工作原理都是一样的，了解了上面的内容，我们无需再问：皮尔兹p订z安全继电器工作原理，旋耐德安全继电器工作原理，欧姆龙安全继电器工作原理，西门子安全继电器工作原理，施迈赛安全继电器工作原
理。
天之行安全继电器可以替代所有进口品牌的相应产品，基于功能一样，性价比高，向您推荐天之行安全继电器模块，无论您存在什么样的需求，天之行都可以提供
一对一的技术支持。
