射频测试设备需求与测试方案
射频测试方案
3.测试场地：符合国家及行业标准的测试实验室。
七、测试流程
1.测试准备：了解被测设备的技术规格，确定测试项目和方法；
2.测试实施：按照测试方案进行各项性能测试；
3.数据分析：对测试数据进行整理、分析，形成测试报告；
4.结果反馈：将测试结果反馈给设备制造商，协助其改进产品性能；
3.评估射频设备的抗干扰能力；
4.检验射频设备在极端环境条件下的可靠性。
三、测试范围
1.射频发射测试；
2.射频接收测试；
3.射频抗干扰测试；
4.射频环境适应性测试。
四、测试依据
1.国家及行业标准：如《无线通信设备射频技术要求》等；
2.设备制造商提供的技术规格书；
3.测试实验室的相关规定。
五、测试项目及方法
5.测试报告：出具符合国家及行业标准的测试报告。
八、测试结果判定
测试结果根据国家及行业标准进行判定，符合标准要求的视为合格，否则为不合格。
九、方案实施与监督
1.本测试方案由测试实验室负责实施；
2.设备制造商应积极配合测试工作，提供必要的技术支持；
3.测试过程中，如有疑问或争议，双方应及时沟通，确保测试工作的顺利进行；
1)使用射频信号发生器产生标准信号，发送至被测设备；
2)使用矢量网络分析仪或其他测试仪器监测被测设备的接收性能；
3)测试结果与标准要求进行比对。
3.射频抗干扰测试
（1）测试内容：邻道干扰抑制、同频干扰抑制、窄带干扰抑制等。
（2）测试方法：
1)使用射频信号发生器产生干扰信号，注入被测设备；
2)观察被测设备在干扰条件下的性能变化；
3)按照国家标准和设备制造商的技术规格要求，对测试结果进行评估。
射频各项测试指标
双频段GSM/DCS移动电话射频指标分析2003-7-14[摘要]本文对GSM移动电话的射频指标进行了分析，并讨论了改进办法。
其中一些测试及提高射频指标的方法是从实践经验中总结出来的，有一定的参考价值。
第一部分对各射频指标作了简要介绍。
第二部分介绍了射频指标的测试方法。
第三部分介绍了一些提高射频指标的设计和改进方法。
1 射频(RF)指标的定义和要求1.1 接收灵敏度（Rx sensitivity）(1)定义接收灵敏度是指收信机在满足一定的误码率性能条件下收信机输入端需输入的最小信号电平。
衡量收信机误码性能主要有帧删除率(FER)、残余误比特率(RBER)和误比特率(BER)三个参数。
这里只介绍用残余误比特率(RBER)来测量接收灵敏度。
残余误比特率(RBER)的定义为接收到的错误比特与所有发送的的数据比特之比。
(2)技术要求●对于GSM900MHz频段接收灵敏度要求：当RF输入电平为-102dBm(分贝)时，RBER不超过2%。
测量时可测试实际灵敏度指标。
根据多款移动电话的测试结果来看：当RBER＝2%时，若RF输入电平为-l09~-l07dBm，则接收灵敏度为优；若RF输入电平为-l07~l05dBm，则接收灵敏度为良好；若RF输入电平为-105~-l02dBm，则接收灵敏度为一般；若RF输入电平＞-l02dBm，则接收灵敏度为不合格。
●对于DCSl800MHz频段接收灵敏度要求：当RF输入电平为-l00dBm，RBER不超过2%。
测量时可测试实际灵敏度指标。
根据多款移动电话的测试结果来看：当RBER＝2%时，若RF输入电平为-l08~-105dBm，则接收灵敏度为优；若RF输入电平为-105~ -l03dBm，则接收灵敏度为良好；若RF输入电平为-l03~ -100dBm，则接收灵敏度为一般；若RF输入电平为＞-l00 dB mm，则接收灵敏度为不合格。
1．2频率误差Fe、相位误差峰值Pepeak、相位误差有效值PeRMS(1)定义测量发射信号的频率和相位误差是检验发信机调制信号的质量。

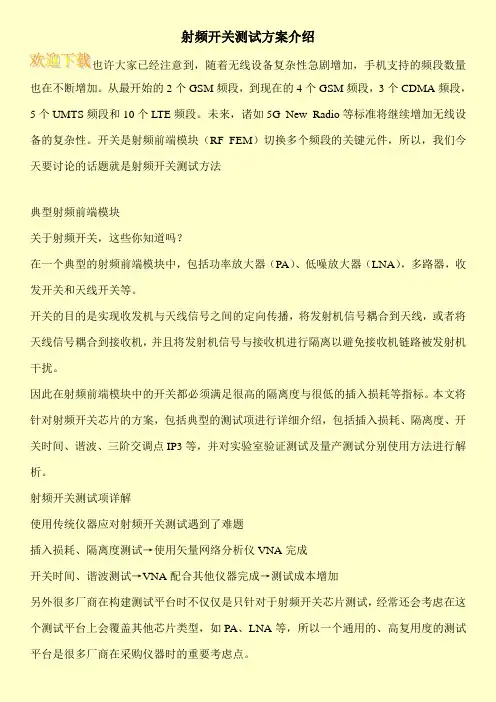

射频开关测试方案介绍
射频开关测试方案介绍
也许大家已经注意到，随着无线设备复杂性急剧增加，手机支持的频段数量也在不断增加。
从最开始的2个GSM频段，到现在的4个GSM频段，3个CDMA频段，5个UMTS频段和10个LTE频段。
未来，诸如5G New Radio等标准将继续增加无线设备的复杂性。
开关是射频前端模块（RF FEM）切换多个频段的关键元件，所以，我们今天要讨论的话题就是射频开关测试方法
典型射频前端模块
关于射频开关，这些你知道吗？
在一个典型的射频前端模块中，包括功率放大器（PA）、低噪放大器（LNA），多路器，收发开关和天线开关等。
开关的目的是实现收发机与天线信号之间的定向传播，将发射机信号耦合到天线，或者将天线信号耦合到接收机，并且将发射机信号与接收机进行隔离以避免接收机链路被发射机干扰。
因此在射频前端模块中的开关都必须满足很高的隔离度与很低的插入损耗等指标。
本文将针对射频开关芯片的方案，包括典型的测试项进行详细介绍，包括插入损耗、隔离度、开关时间、谐波、三阶交调点IP3等，并对实验室验证测试及量产测试分别使用方法进行解析。
射频开关测试项详解
使用传统仪器应对射频开关测试遇到了难题
插入损耗、隔离度测试→使用矢量网络分析仪VNA完成
开关时间、谐波测试→VNA配合其他仪器完成→测试成本增加
另外很多厂商在构建测试平台时不仅仅是只针对于射频开关芯片测试，经常还会考虑在这个测试平台上会覆盖其他芯片类型，如PA、LNA等，所以一个通用的、高复用度的测试平台是很多厂商在采购仪器时的重要考虑点。
射频测试方法123
射频测试方法123射频测试方法123射频测试是用来评估和验证无线通信设备的性能和可靠性的过程。
它涵盖了许多不同的技术和方法，旨在确保设备在各种条件下正常工作并符合标准和规范。
以下是一个基本的射频测试方法简述，涵盖了三个主要方面：性能测试、可靠性测试和互操作性测试。
这些测试可分为实验室测试和现场测试两个阶段。
实验室测试：1.信号质量测试：使用信号发生器生成符合标准的测试信号，并将其输入到被测设备中。
通过测量接收到的信号强度和频率响应来评估设备的灵敏度和选择性能。
2.发射功率测试：使用功率计或频谱仪测量设备发射出的射频功率，并与标准进行比较，以确保符合规范要求。
3.误码率测试：向被测设备发送一个已知的模拟或数字信号，并测量误码率以评估设备的数据传输性能。
4.干扰测试：使用干扰发生器模拟环境中的干扰，评估设备在干扰环境下的性能表现。
5.频率误差测试：使用频谱分析仪测量设备的频率偏移，以验证其与标准频率的一致性。
现场测试：1.覆盖范围测试：将被测设备放置在不同距离和环境条件下，并测量其在各个位置的信号强度和覆盖范围，以评估设备的无线传输性能和覆盖率。
2.多路径传播测试：通过使用多个发射和接收天线，并测量到达接收器的多个路径信号的时间和相位差异来评估设备的抗多径干扰能力。
3.弱信号测试：将设备放置在较弱的信号环境下，并测量其灵敏度和误码率，以评估在较差信号条件下的性能表现。
4.环境干扰测试：使用干扰源模拟各种环境干扰条件（如电源干扰、电磁干扰等），评估设备的抗干扰能力。
5.移动性能测试：通过模拟设备在不同速度下的移动，评估其在移动状态下的性能和无线连接的可靠性。
除了以上列举的测试方法外，还可以根据具体的无线通信设备和应用场景，设计并执行其他射频测试方法，以确保设备在各种实际情况下的良好性能。
在进行射频测试时，需要使用专业的测试设备和工具，以确保测试结果的准确性和可靠性。
此外，还需要遵循相关的标准和规范，如IEEE、3GPP、4G、5G等，以确保测试的一致性和可比性。

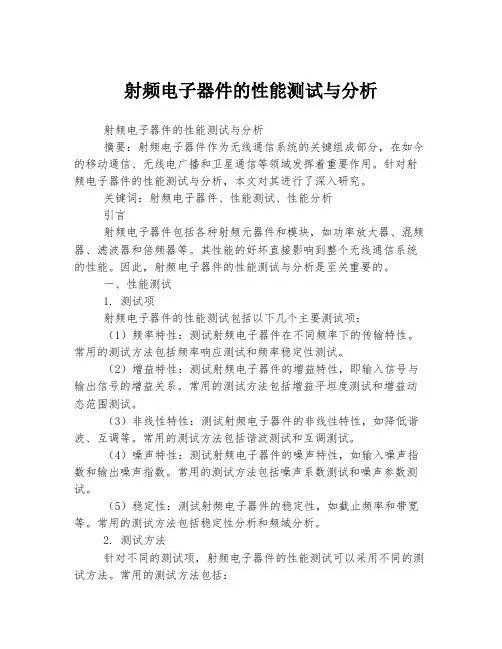

射频电子器件的性能测试与分析
射频电子器件的性能测试与分析射频电子器件的性能测试与分析摘要：射频电子器件作为无线通信系统的关键组成部分，在如今的移动通信、无线电广播和卫星通信等领域发挥着重要作用。
针对射频电子器件的性能测试与分析，本文对其进行了深入研究。
关键词：射频电子器件、性能测试、性能分析引言射频电子器件包括各种射频元器件和模块，如功率放大器、混频器、滤波器和倍频器等。
其性能的好坏直接影响到整个无线通信系统的性能。
因此，射频电子器件的性能测试与分析是至关重要的。
一、性能测试1. 测试项射频电子器件的性能测试包括以下几个主要测试项：（1）频率特性：测试射频电子器件在不同频率下的传输特性。
常用的测试方法包括频率响应测试和频率稳定性测试。
（2）增益特性：测试射频电子器件的增益特性，即输入信号与输出信号的增益关系。
常用的测试方法包括增益平坦度测试和增益动态范围测试。
（3）非线性特性：测试射频电子器件的非线性特性，如降低谐波、互调等。
常用的测试方法包括谐波测试和互调测试。
（4）噪声特性：测试射频电子器件的噪声特性，如输入噪声指数和输出噪声指数。
常用的测试方法包括噪声系数测试和噪声参数测试。
（5）稳定性：测试射频电子器件的稳定性，如截止频率和带宽等。
常用的测试方法包括稳定性分析和频域分析。
2. 测试方法针对不同的测试项，射频电子器件的性能测试可以采用不同的测试方法。
常用的测试方法包括：（1）实验室测试：在实验室条件下，使用检测仪器对射频电子器件进行性能测试。
这种方法能够提供准确的测试结果，但需要昂贵的测试设备和专业的测试人员。
（2）现场测试：在实际应用环境下，对射频电子器件进行性能测试。
这种方法能够模拟真实的工作条件，但可能受到环境噪声等因素的影响。
（3）模拟仿真：使用电磁仿真软件对射频电子器件进行仿真分析。
这种方法能够快速得到初步的测试结果，但需要准确的模型和输入参数。
二、性能分析射频电子器件的性能分析是在测试结果的基础上，对射频电子器件的性能进行定性和定量分析，以评估其在实际应用中的性能。
射频测试方法总结
射频测试方法总结引言射频（Radio Frequency，RF）测试是在电子设备中对无线通信模块进行性能测量和验证的过程。
在现代科技中，射频技术已经广泛应用于无线通信、雷达、卫星通信、医疗设备等众多领域。
本文将对射频测试中常用的方法进行总结和介绍。
1. 射频信号发生器（RF Signal Generator）测试射频信号发生器是将基础波形通过改变频率、幅度、调制等参数生成射频信号的设备。
在射频测试中，常用的方法包括：•频率调制测试：通过改变射频信号发生器的频率参数，观察接收设备对不同频率信号的响应。
可以测试设备的频率响应范围和频率稳定性。
•幅度调制测试：通过改变射频信号发生器的输出功率参数，观察接收设备对不同功率信号的响应。
可以测试设备的灵敏度和动态范围。
•调制测试：通过改变射频信号发生器的调制方式（如调频、调幅、调相等），观察接收设备对不同调制信号的响应。
可以测试设备的解调能力和信号损耗。
2. 射频功率计（RF Power Meter）测试射频功率计是用于测量射频信号输出功率的设备。
在射频测试中，常用的方法包括：•功率输出测试：将射频信号发生器的输出信号连接到射频功率计上，通过读取功率计显示的数值，可以准确测量射频信号的输出功率。
•功率校准测试：通过将已知功率的射频信号输入到射频功率计上，比对测量值和已知值，从而校准射频功率计的准确性。
3. 射频网络分析仪（RF Network Analyzer）测试射频网络分析仪是用于测量电路、组件和系统的射频特性的设备。
在射频测试中，常用的方法包括：•频率响应测试：通过改变射频网络分析仪的扫频范围和步进值，测量待测试设备在不同频率下的响应情况。
可以得到频率响应曲线，评估设备在不同频段的性能。
•衰减测试：通过将待测试设备与射频网络分析仪连接，并测量两端的信号强度，可以计算设备对射频信号的衰减量。
可以评估设备对信号的损耗情况。
•相位测试：通过测量射频信号在待测试设备中的相位变化，可以评估设备对相位稳定性和相位延迟的影响。
800／900MHz频段射频识别(RFID)设备要求及检测方法
测试方法一
：
测试 设备 ： 频功 率计、 射 衰减 器、 电缆。
测试 指 标 ：
屏 蓥 ｊ
设 备型号核准证书 ； 符合在无线电
干扰保护方面 的处理原则。
五 、 试 的 环 境 条 件 由 银 商 测 造
声 明
频率范围 （ ｚ ＭＨ） 发射功率（＿ ０ ｅｒ） －
测 试 方法 二 ： 测试设备： Ｉ ＥＭ Ｎ试 接 收机 、 双 脊 波导 喇 叭天 线 、 锥 对 数 周期 双 天 线 、 置放 大 器 、 电波 暗 室、 前 全 可 程控 转 台、 可程 控 天 线 塔 。 测试 指 标 ： 同上 测 试 连 接 框 图 （ 图１ 见 、图２ ： ） 测试方法： １ 、如 图 １ 示 ， 测 设 备 放 置 所 被 于３ 法 全 电 波 暗 室 内 的 测 试 转 台 米 上 ， 台距 离地 面 的高 度 为２ ５ 。 转 ．ｍ
高通 滤 波 器 ｔ
Ｉ射 发 机Ｈ
茎堕 墨Ｈ
频 讲数 ｌ 连续发射、 毒 器 加调制的方式下， 将发
射 机 天线端 通 过衰 减器 与射 频 功 率计连接。 ２ 开启 发射机 ， 、 记录射频功率
计 上显 示 的功 率 数 值 。
测试方法： １ 被测设备工作在固定信道、 、 连续 发射 、 不加调 制 的方式下， 将
射 机 天 线 端 通 过 衰 减 器与 频 谱 分
析仪 连 接 。 ２ 在 频 谱 分 析 仪 上 设 置 相 应 、
７ 计算此时信号源读数、 、 电缆 损耗 以 及替 代 天 线 的 增 益 （ 不 Ｇ而
是 Ｇ ） 和 即 为被 测 设 备 的 发射 功 的 率 （ Ｒ． ． 值 。 Ｅ． Ｐ ） 注 ： 半 电波 暗室 亦 可 用 替 代 在 法 进行 测 试 。
警用数字集群(pdt)通信系统射频设备技术要求和测试方法
警用数字集群(pdt)通信系统射频设备技术要求和测试方法1. 引言1.1 背景近年来，数字通信技术迅猛发展，尤其是在警用领域中，警用数字集群通信系统逐渐成为一种重要的通信手段。
该系统能够有效提升警察部门的通信效率和应急响应能力，实现信息的快速传输和共享。
然而，在使用警用数字集群通信系统时，面临着射频设备技术要求和测试方法等方面的挑战。
1.2 研究目的本文旨在对警用数字集群通信系统射频设备技术要求和测试方法进行深入分析，并提出解决方案。
通过对射频设备技术要求的分析，可以确保该系统在不同环境下具有足够的频率覆盖范围、功率输出以及敏感度与抗干扰能力。
同时，探讨适合该系统的测试方法可以保证设备符合相关标准，并提供可靠的数据支持。
1.3 意义与价值警用数字集群通信系统作为公安部门重要工具之一，对于日常执勤、紧急救援和反恐任务等方面都起到了关键作用。
因此，对该系统的射频设备技术要求和测试方法进行研究具有重要意义和价值。
通过合理的技术要求和科学有效的测试方法，可以确保警用数字集群通信系统在各种复杂环境下的可靠性和稳定性，提高公安工作效率，维护社会治安。
以上是文章“1. 引言”部分的内容，针对背景、研究目的以及意义与价值进行了详细描述。
接下来将展开讨论警用数字集群通信系统概述、射频设备技术要求分析、测试方法探讨以及结论与展望等相关内容，以全面阐述警用数字集群通信系统射频设备技术要求和测试方法。
2. 警用数字集群通信系统概述2.1 技术发展历程警用数字集群通信系统是随着现代化社会的发展而逐渐兴起的一种先进通信技术。
在过去，传统的模拟通信系统无法满足警察部门在应急救援、执法行动等方面的需求。
因此，人们开始探索新型的数字集群通信系统来弥补这些不足之处。
首次引入数字集群通信技术的警用系统可以追溯到20世纪80年代末和90年代初。
当时，一些国家开始开发基于数字频率调制（FM）技术的警用通信系统，并相继推出了第一代数字集群通信设备。
BT测试方案_Agilent经典射频测试方案
BT测试方案_Agilent经典射频测试方案1.1. 蓝牙的无线单元蓝牙被定义为一种用于无线连接的全球性规范。
由于它要取代电缆，所以成本要低、操作要直观而且要稳定可靠。
对蓝牙的这些需求带来了许多挑战。
蓝牙技术通过多种方式满足这些挑战性的需求。
首先，蓝牙选择无需执照的ISM频段；其次，蓝牙的设计强调低功率和极低成本。
为了在干扰非常强的ISM频段正常工作，蓝牙采用跳频技术。
蓝牙设备采用的框图有很多种。
对于发射而言，在末级射频结构中采用的技术包括直接VCO 调制和IQ混合技术。
在接收机中，主要采用了传统的鉴频器或与模数转换结合的IQ下变频器。
有许多设计可以满足蓝牙无线规范，但如果不小心行事，每种设计都会有所差异。
蓝牙系统由无线单元、基带链路控制单元和链路管理软件组成。
另外，还包括高层应用软件。
图1是蓝牙系统的框图，图中显示了基带、射频发射机、射频接收机等不同部分。
图1.1.2. 蓝牙链路控制单元和链路管理蓝牙链路控制单元，或称链路控制器，决定蓝牙设备的状态。
它不仅负责功率的有效管理、数据纠错和加密，还负责建立网络连接。
链路管理软件和链路控制器一起工作。
蓝牙设备之间通过链路管理器进行通信。
蓝牙设备可以工作成主设备（Master Unit）或者从设备（Slave Unit）。
从设备间建立连接，同时决定从设备的省电模式。
主设备可以主动与最多7个从设备同时进行通信；同时，另外200多个从设备可以登记成非通信、省电的模式。
这样的一个控制区域定义成一个匹克网（piconet）。
同样，不同匹克网的主设备可以同时控制一个从设备。
这时，匹克网组成的网络称为散射网（scatternet）。
图2描述了由两个匹克网组成的一个散射网。
不属于任何一个匹克网的设备处于待机模式Standby Mode）链路管理器在主蓝牙无线技术是一种针对无线个人区域网（PAN）的公开规范。
它为信息设备之间的声音和数据传送提供有限范围内的无线连接。
蓝牙无线技术使得设备之间无需电缆便可实现相互连接。
射频测试方案
射频测试方案射频（Radio Frequency, RF）是指无线电波的频率范围，其应用广泛，包括通信、无线电、雷达、遥控等多个领域。
在射频设备的开发和生产中，射频测试是一个至关重要的环节，以确保设备的性能满足要求。
本文将探讨射频测试方案的重要性，以及在实际应用中的一些技术和挑战。
一、射频测试的重要性在射频设备的开发和生产中，射频测试是至关重要的一环。
射频测试可以评估设备在不同射频频率下的性能表现，包括信号质量、传输速率、接收灵敏度等。
通过射频测试，开发人员可以及时发现并解决设备中的性能问题，确保产品的质量和可靠性。
二、射频测试的常用方法1. 频谱分析频谱分析是射频测试中最常用的方法之一。
它通过对射频信号进行频谱分析，来确定信号的频率和功率等参数。
使用频谱分析仪可以快速检测设备的发射信号频率是否满足要求，并发现可能的干扰源。
2. 功率测试功率测试用于测量射频信号的功率。
射频设备在发射信号时需要保证输出功率的准确性和稳定性。
通过功率测试，可以检查设备的功率输出是否符合规范，并及时调整。
3. 误码率测试误码率（Bit Error Rate, BER）测试用于评估射频设备在传输过程中发生错误的概率。
对于无线通信设备来说，误码率是一个重要的指标，直接影响到通信质量。
通过误码率测试，可以发现信号传输中的问题，并进行针对性优化。
三、射频测试中的挑战和解决方案1. 信号干扰在射频测试中，信号干扰是一个常见的挑战。
射频信号易受外部干扰影响，例如电源噪声、其他无线设备的干扰等。
为了解决这个问题，可以采取屏蔽措施，如增加射频屏蔽罩，降低或消除外部干扰对测试结果的影响。
2. 测试设备的选择射频测试需要使用专业的测试设备，包括频谱分析仪、功率计、误码率测试仪等。
在选择测试设备时，需要考虑设备的灵敏度、测量范围等因素，以确保测试的准确性和可靠性。
3. 数据处理和分析射频测试产生的测试数据往往庞大而复杂，需要进行有效的处理和分析。
射频测试方案
射频测试方案简介射频（Radio Frequency，RF）测试是一种用于评估无线电系统的性能和可靠性的关键工具。
射频测试方案涵盖了多个方面，包括测试设备的选择、测试环境的搭建、测试参数的确定以及测试数据的分析等。
本文将介绍一个全面的射频测试方案，旨在帮助工程师进行高质量的射频测试。
测试设备选择在开始射频测试之前，我们首先需要选择合适的测试设备。
常见的射频测试设备包括功率计、频谱分析仪、矢量信号发生器和网络分析仪等。
这些设备的选择应根据具体测试需求来确定。
功率计功率计用于测量射频信号的功率。
在选择功率计时，需要考虑所测量的信号频率范围、功率范围以及精度等因素。
频谱分析仪频谱分析仪用于测量射频信号的频谱特性。
选择频谱分析仪时，需要考虑其频率范围、分辨率带宽、动态范围以及噪声功率等因素。
矢量信号发生器矢量信号发生器用于生成射频信号。
在选择矢量信号发生器时，需要考虑其频率范围、输出功率、调制方式以及相位噪声等因素。
网络分析仪网络分析仪用于测量射频信号在系统中的传输特性。
选择网络分析仪时，需要考虑其频率范围、动态范围、测量速度以及S参数测量精度等因素。
测试环境搭建在进行射频测试之前，我们需要搭建合适的测试环境来保证测试的可靠性和准确性。
屏蔽室屏蔽室是一个用于隔离外界干扰的环境。
在射频测试中，屏蔽室可有效防止外界无线信号对测试结果的干扰。
防干扰措施在测试环境中，需要采取一些防干扰措施，以减小外界干扰对测试结果的影响。
例如，在测试设备和待测设备之间使用合适的滤波器，以减小周围干扰信号的干扰。
温度和湿度控制对于某些射频设备，其性能和参数可能会受到环境温度和湿度的影响。
因此，在测试环境中需要对温度和湿度进行一定程度的控制，以保证测试结果的准确性。
测试参数确定在进行射频测试之前，需要确定测试的一些关键参数，以保证测试的完整性和准确性。
测试频率范围测试频率范围应根据待测设备的工作频率范围来确定。
对于不同的射频设备，其工作频率范围可能有所不同，因此需要根据实际情况进行设置。
探针射频测试方案
第1篇
探针射频测试方案
一、项目背景
随着我国无线通信技术的快速发展，射频技术在实际应用中越来越广泛。为确保射频设备的性能稳定、安全可靠，探针射频测试显得尤为重要。本方案旨在规范探针射频测试流程，提高测试效率，保证测试结果的准确性和可靠性。
二、测试目的
1.验证探针射频设备的性能指标是否符合相关国家标准和产品设计要求；
本方案解释权归测试实验室所有。在执行过程中，如遇特殊情况，需经实验室负责人同意后进行调整。本方案自发布之日起生效。
3.发现并解决探针射频设备在设计与制造过程中的潜在问题。
三、测试范围
1.射频探针的基本功能测试；
2.射频探针的性能参数测试；
3.射频探针的环境适应性测试；
4.射频探针的电磁兼容性测试。
四、测试依据
1.国家相关法律法规及行业标准；
2.设备制造商提供的技术资料和产品设计规格；
3.测试实验室的质量管理体系文件。
4.对设备的稳定性和可靠性进行评估，为设备的使用和维护提供依据。
七、测试结论
1.测试结果表明，探针射频设备的性能指标符合相关国家标准和产品设计要求；
2.设备在测试过程中表现稳定，未出现严重故障，可靠性较高；
3.设备具备较好的电磁兼容性，能够在复杂环境下正常工作。
八、后续工作
1.根据测试结果，对设备进行优化和改进；
2.基本功能测试
（1）检查探针射频设备的工作状态指示灯是否正常；
（2）测试设备的开关机功能是否正常；
（3）测试设备的射频发射和接收功能是否正常；
（4）测试设备的数据传输功能是否正常。
3.性能指标测试
（1）试设备的射频输出功率、频率范围、调制方式等性能参数；
电子设备的射频设计与调试
电子设备的射频设计与调试随着科技的不断发展，电子设备在我们的生活中扮演着越来越重要的角色。
而这些设备中的射频技术则是实现无线通信的关键。
射频设计与调试是电子设备研发过程中必不可少的环节，本文将对射频设计与调试的步骤和注意事项进行详细探讨。
1. 确定设计需求在进行射频设计与调试之前，首先需要明确设计的目标和需求。
例如，是要设计一个无线通信的发射器还是接收器，频率范围是多少，带宽是多少等。
明确设计需求将有助于确定后续的设计和调试方案。
2. 选择合适的射频组件和设备根据设计需求，选择合适的射频组件和设备非常重要。
例如，选择适当的天线、功放器、滤波器等元器件，并确保其工作频率和带宽与设计需求匹配。
此外，还需要选择合适的信号发生器、频谱分析仪等用于测试和调试的设备。
3. 进行模拟设计和仿真在进行实际电路设计之前，可以使用仿真软件进行模拟设计。
仿真软件可以模拟电路的工作原理，帮助我们了解电路的性能和特性。
通过仿真可以优化设计参数，提高电路性能，并减少实际调试的时间和成本。
4. 进行PCB设计和布局在进行射频电路设计时，PCB的布局非常重要。
射频电路的布局应严格遵循电磁兼容性（EMC）的要求，以避免干扰和杂散辐射。
布局时需要注意信号和地线的分离、尽量减少走线长度、合理放置射频元器件等。
5. 进行电路调试完成PCB设计和布局后，可以进行实际的电路调试。
这包括焊接电子元器件、检查焊接质量、测量电路参数等。
在调试过程中，可以使用示波器、频谱分析仪等测试设备来观察电路的输出波形、频谱等信息，以判断电路工作是否正常。
6. 优化和改进在初步调试之后，可能还需要进行优化和改进。
通过不断调整电路参数和元器件选择，可以提高射频电路的性能和稳定性。
此外，还可以通过添加滤波器、增加功率放大等方式来改进电路性能。
7. 进行总体性能测试在完成电路调试和优化之后，需要进行总体性能测试。
这包括测试电路的发送距离、接收灵敏度、信号品质等指标。
射频测试方案模板
射频测试方案模板1. 引言本文档旨在提供一个射频测试方案模板，用于指导射频测试的流程、方法和工具。
射频测试是对射频电路、系统或设备进行验证和评估的重要步骤，可以确保其性能和稳定性符合要求。
2. 测试目标射频测试的目标是评估被测试对象的性能、稳定性和可靠性。
具体的测试目标通常根据实际项目和要求而定，可以包括以下方面：•发射功率和接收灵敏度测量•频率和相位误差测量•谐波和杂散分析•带宽和占空比测量•误码率测试等3. 测试流程射频测试的流程通常包括以下步骤：1.确定测试需求和目标。
根据项目要求和规范，明确测试对象、测试要求和指标。
2.准备测试环境和测试设备。
确保测试设备和测试环境符合要求，并进行校准和验证。
3.进行测试样品的准备。
包括搭建测试电路、连接测试设备和样品等。
4.设计详细的测试方案和测试方法。
根据测试需求和目标，制定具体的测试步骤和参数设置。
5.运行测试并记录测试数据。
按照测试方案和方法，进行测试操作，并记录测试数据和结果。
6.对测试数据进行分析和评估。
对测试数据进行统计和分析，评估测试对象的性能和稳定性。
7.编写测试报告。
根据测试结果，编写详细的测试报告，并提交给相关人员进行审阅和确认。
4. 测试设备射频测试需要使用一些特定的测试设备，主要包括：•频谱分析仪：用于分析信号的频谱特性，包括频率范围、功率、谐波、杂散等。
•网络分析仪：用于测量信号的频率响应、相位响应和衰减等参数。
•功率计：用于测量射频信号的功率。
•信号发生器：用于产生特定频率和功率的射频信号。
•示波器：用于观察和分析射频信号的波形和特性。
5. 测试方法射频测试的方法根据测试目标和要求而定，常用的测试方法包括：•定点测试：在指定频率和功率范围内进行功率、灵敏度和误码率等测试。
•频率扫描：在一定功率范围内扫描频率，评估频率响应和相位特性。
•功率扫描：在一定频率范围内扫描功率，评估功率响应和线性度。
•整频带测试：在整个频率范围内进行一系列测试，评估整频带的性能和稳定性。
射频测试方案
射频测试方案射频测试方案1. 引言射频测试是在无线通信系统中非常重要的一个环节，它用于验证无线设备的信号传输和接收性能。
一个有效的射频测试方案可以确保设备在正常操作时能够达到预期的性能指标。
本文将介绍一种常用的射频测试方案，以帮助工程师有效地进行射频测试。
2. 射频测试设备和工具进行射频测试需要使用一些专用的设备和工具，以下是一些常用的射频测试设备和工具：2.1 射频信号发生器（RF Signal Generator）射频信号发生器用于产生具有特定频率和功率的射频信号。
它能够模拟无线通信系统中的基站信号，以便测试无线设备的接收性能。
2.2 射频功率计（RF Power Meter）射频功率计用于测量射频信号的功率。
它可以提供准确的功率测量结果，帮助工程师评估设备的传输性能。
2.3 射频频谱仪（Spectrum Analyzer）射频频谱仪用于测量射频信号的频率和幅度。
它可以提供射频信号的频谱分析结果，帮助工程师了解信号的频率分布和幅度分布情况。
2.4 网络分析仪（Network Analyzer）网络分析仪用于测量射频信号的传输特性和阻抗特性。
它可以提供射频信号的S参数测量结果，帮助工程师评估设备的传输效果和匹配性能。
3. 射频测试流程一个典型的射频测试流程包括以下步骤：3.1 设备准备在进行射频测试之前，需要准备好测试设备和工具，并确保它们正常运行。
同时，还需要准备好测试样品和测试环境，以便进行射频性能测试。
3.2 测试设置根据具体的测试需求，设置射频信号的频率、功率和调制方式等参数。
这些参数通常由无线通信标准和测试要求确定。
3.3 连接测试设备将射频信号发生器、射频功率计、射频频谱仪和网络分析仪等测试设备连接到被测设备上。
确保连接正确可靠，并根据需要进行校准。
3.4 进行测试根据测试需求，选取适当的测试方法和工具，执行射频性能测试。
可以通过改变射频信号的频率、功率和调制方式等参数，以及改变测试环境和测试样品，来评估设备的性能。
射频电源测试流程及要求
射频电源测试流程
1. 设置测试设备
•选择正确的频谱分析仪和功率计
•校准设备
•设置频率范围、功率范围和测量时间
2. 连接设备
•将射频电源输出连接到频谱分析仪输入
•将射频电源输出连接到功率计输入
3. 进行测量
•测量射频电源的频谱和功率
•记录测量结果
4. 分析结果
•检查频谱以了解谐波、杂散和噪声
•验证功率是否在预期范围内
•评估测试结果是否符合规范
5. 生成报告
•创建一份详细的测试报告，包括测量结果和分析
•存档报告以备将来参考
射频电源测试要求
1. 精度
•频谱分析仪和功率计必须具有足够的精度以准确测量射频电源参数2. 带宽
•频谱分析仪的带宽必须足够宽以捕获射频电源的整个频谱
3. 动态范围
•功率计的动态范围必须足够大以测量射频电源的整个功率范围4. EMI 抑制
•测试设备和连接必须抑制电磁干扰 (EMI)，以防止影响测试结果5. 安全性
•测试设备必须符合安全标准，以确保操作员和设备的安全6. 文档
•必须提供详细的测试程序、设备校准证书和测试报告。
RF射频测试中测试技巧及应用方案
RF射频测试中测试技巧及应用方案RF射频测试是在无线通信和电子产品生产过程中必不可少的环节。
其在电子产品的生产和质量控制中占据至关重要的地位。
针对不同的测试需求，在射频测试中应用各类技巧和方案可以提高精度、效率和性能。
本文将介绍RF射频测试技巧和应用方案的一些注意事项和经验总结。
一、性能测试中的技巧在电子产品测试的各个环节中，性能测试是尤为重要的一环。
以下是一些射频性能测试中需要注意的技巧。
1.信噪比测试信噪比是射频系统性能测试中一个非常重要的参数。
要获得稳定高质量的信号，首先应保证测试环境良好，信噪比越高，测试结果的准确性就越高。
因此，如果在测试过程中信噪比过低，就应该检查和修正测试设备的问题，例如减少信噪比低的无线设备和电子器件的干扰等。
2.频率稳定性测试在测试频率时，保持频率的稳定性至关重要。
在测试高频率时，不断追踪和校准频率使得测试结果更为准确。
同时，应使用尽可能高精度的频率计和参考信号，以确保测量的高频稳定性。
3.动态范围测试动态范围是在射频性能测试中使用的另一个重要的参数。
尽管动态范围测试装置一般比较昂贵，但是它对于测量这些参数是非常重要的。
如果动态范围达不到标准，则我们需要考虑使用增强信号源或增加带宽等措施，以获得合理精度的测试结果。
二、射频测试中的应用方案除了测试技巧之外，射频测试中的应用方案也是十分重要的。
以下是一些应用方案案例。
1.射频IC测试对于射频集成电路的测试，可以使用射频测试仪器、测试点针或灵敏度测试技术来对射频信号和其他参数进行测量。
射频IC参数测量需要注意杂散信号、非线性特性和时序要求等，同时尽可能使用先进的测试仪器提高测试精度和速度。
2.无线测量无线测量可以充分检验无线设备的质量和性能，例如手机，无线路由器等。
无线测量有两种方式：一是通过一般的射频测试手段，二是通过网络信号测量手段，在无线测量中为保证测量的准确性，首先应该规定好测试环境和测量条件，其次要使用高精度的测量仪器和获得可供校准的稳定信号源。
射频测试方案模板
射频测试方案模板1. 引言射频（Radio Frequency, RF）测试是指对射频信号的参数和性能进行测试和评估的过程。
射频测试广泛应用于通信、无线电设备、雷达、卫星通信等领域。
为了确保产品的质量和稳定性，制定一份完善的射频测试方案是非常重要的。
本文档提供了一个基础的射频测试方案模板，以供参考和使用。
2. 测试目标射频测试的目标在于验证产品是否符合规定的性能要求。
为了达到这一目标，我们需要制定明确的测试目标，例如：1.测试产品的射频发射功率是否在规定范围内；2.测试产品的接收灵敏度是否达到要求；3.测试产品的频率稳定性；4.测试产品的谐波和杂散分量；5.测试产品的功耗。
3. 测试环境和设备为了进行射频测试，需要搭建适当的测试环境，并准备相应的测试设备。
测试环境和设备的选择应根据具体的测试需求和产品特性来确定。
以下是一个简单的测试环境和设备的例子：1.射频测试室：确保测试环境的电磁兼容性和隔离性；2.射频信号发生器：用于产生待测试的射频信号；3.射频功率计：用于测量射频信号的发射功率；4.频谱分析仪：用于分析射频信号的频谱特性；5.射频信号接收器：用于测量产品的接收灵敏度；6.时域反射计：用于测量射频信号在传输线路中的反射损耗。
4. 测试方法在进行射频测试之前，需要制定相应的测试方法和流程，以保证测试的准确性和可重复性。
以下是一个简单的测试方法示例：1.设置测试环境和连接测试设备；2.根据测试目标，调节射频信号发生器的参数，如频率、功率等；3.使用射频功率计测量射频信号的发射功率；4.使用频谱分析仪分析射频信号的频谱特性，包括谐波和杂散分量；5.使用射频信号接收器测量产品的接收灵敏度；6.使用时域反射计测量射频信号在传输线路中的反射损耗。
5. 数据记录与分析在进行射频测试时，需要准确地记录测试数据，并进行相应的数据分析。
数据记录和分析的目的在于评估产品是否达到了测试要求，以及分析可能存在的问题和改进的空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2016-1-18
1评估项目测试方案
1芯片评估 不同厂家的芯片评估，例如Laser MPD Driver Tia 等；测试 数据包括LIV 曲线 BER Dark current等；评估芯片的选用方案；
2验DUT
验证高速设计，例如EVB CB等；测试数据包括S 参数 带宽， TDR 等；通过数据做出改善方案
3评估板测试
评估板的MCU/CDR 的调试对眼图及误码的影响;测试数据包括 芯片内部寄器改写，包括Ibias EQ MOD等寄存器对眼图及误码 的改善；提出数据改善FW； 设备的性能评估，高速线的回损和插损测试；评估该性能， 找到优越的设备及高速线；为了在性能保证的前提找到价格 合理的供应商；
4设备及高速线
CASCADE 提供探针测试解决 方案；测量微组装中微带结构， 提GS GSG探针，根据不同项 目选用不同探针；
InnoLight Technology Proprietary
THANKS
InnoLight
5 电磁干扰
找到干扰的源头，更换不同的电子器件测试验证干扰的影响；测 试数据包括光眼及灵敏度等，找到解决方案；
6 TX /RX 维修
分析不良原因，通过测试找到不良器件，更换器 件，提出导致问题原因；
InnoLight Technology Proprietary
2 提供模块TX /RX测试方案
测试环境与设备互联 TX 测试
TX耦合台 /EVB
根据项目的不同 选择耦合机台及 EVB 光纤
BERT N4960
高速线
DCA 86105D
86105D 光信号及电信号示波器，根 据项目的需求选用86105D模组
PPG ED 信号发生器与信号 接收器，信号提供Data rate 32G 以下，提供多种码型；
测试环境与设备互联
高速线
InnoLight Technology Proprietary
3提供S 参数测试方案
PNA Network N5225A(10MHZ-50GHZ)
CASCADE
Port1
Port4
S参数测试
Port3
PortA
Port2
PortB
PNA Netwok N522A 提供四 个电口 两个光口 提供 10MHZ-50GHZ波段频率， 在波段范围内提供电口测试 s参数及光电转换测试s参数；
光纤
RX 测试
BERT N4960
PPG ED 信号发生器与信号 接收器，信号提供Data rate 32G 以下，提供多种码型；
光源
高速线 光源选择根 据待测RX匹 配
RX耦合 机台 /EVB
高速线
DCA 86105D
根据不同的项目选择耦 合机台及EVB
86105D光信号机电信号示波器，根 据项目的需求选用86105D模组
