浅谈铸件缩孔、缩松产生的原因
铸件缩孔缩松产生的原因
铸件缩孔缩松产生的原因
一、金属铸件缩孔缩松的原因
1、模具质量不合格：模具的表面没有经过预处理，工作表面毛糙度不够，加工精度不高，导致熔模渗入的位置不正确，从而影响铸件缩孔的精度。
2、砂芯质量不合格没有经过预处理或抛光处理，表面毛糙度不均，加工精度低，砂芯内部出现裂纹，导致不同部位的造型不稳定，从而影响铸件缩孔的精度。
3、工艺条件不合理：模具配套不当，熔模温度过高或过低，模具保温不足，充型压力不足，熔模渗入缓慢，从而影响铸件缩孔的精度。
4、冷却不当：铸件出模后，冷却时间过长或过短，容易出现开裂现象，从而影响铸件缩孔的精度。
二、金属铸件缩孔缩松的改善措施
1、严格模具质量：采用高强度的整体钢，并且经过精密加工，表面经过研磨抛光，以保证熔模渗入的位置准确，从而提高铸件缩孔的精度。
2、严格砂芯质量：采用高质量的砂芯，经过彻底的预处理，能够保证砂芯表面毛糙度均匀，加工精度高，避免出现裂纹，从而确保缩孔的精度。
3、调整熔模温度：严格控制熔模的温度，熔模温度过高可以导致金属分子值过大，熔态液体容易流失。

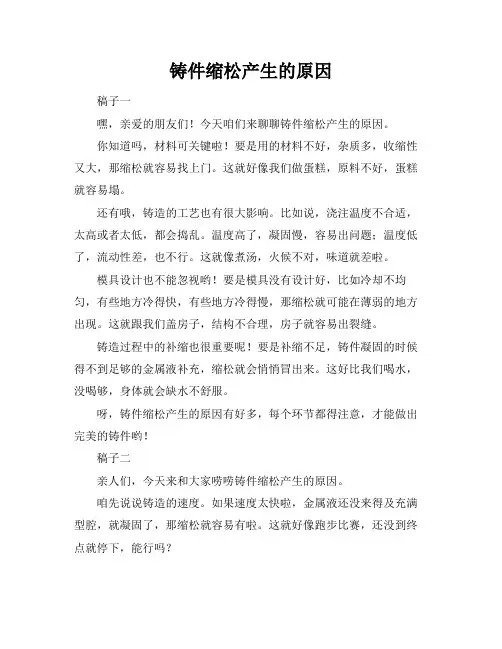

铸件缩松产生的原因
铸件缩松产生的原因稿子一嘿，亲爱的朋友们！今天咱们来聊聊铸件缩松产生的原因。
你知道吗，材料可关键啦！要是用的材料不好，杂质多，收缩性又大，那缩松就容易找上门。
这就好像我们做蛋糕，原料不好，蛋糕就容易塌。
还有哦，铸造的工艺也有很大影响。
比如说，浇注温度不合适，太高或者太低，都会捣乱。
温度高了，凝固慢，容易出问题；温度低了，流动性差，也不行。
这就像煮汤，火候不对，味道就差啦。
模具设计也不能忽视哟！要是模具没有设计好，比如冷却不均匀，有些地方冷得快，有些地方冷得慢，那缩松就可能在薄弱的地方出现。
这就跟我们盖房子，结构不合理，房子就容易出裂缝。
铸造过程中的补缩也很重要呢！要是补缩不足，铸件凝固的时候得不到足够的金属液补充，缩松就会悄悄冒出来。
这好比我们喝水，没喝够，身体就会缺水不舒服。
呀，铸件缩松产生的原因有好多，每个环节都得注意，才能做出完美的铸件哟！稿子二亲人们，今天来和大家唠唠铸件缩松产生的原因。
咱先说说铸造的速度。
如果速度太快啦，金属液还没来得及充满型腔，就凝固了，那缩松就容易有啦。
这就好像跑步比赛，还没到终点就停下，能行吗？铸造过程中的压力也很重要哟。
压力不够，金属液不能压实，里面就会有空隙，缩松就会趁机钻空子。
就像我们压被子，压不实，里面就不暖和。
另外，铸件的结构也会影响。
要是结构太复杂，厚薄不均匀，凝固的时候收缩不一致，缩松就会在薄弱的地方出现。
这就像我们穿衣服，有的地方厚有的地方薄，就不那么舒服。
还有哦，熔炼的过程也不能马虎。
要是熔炼的时候温度不够，金属液不均匀，那也容易产生缩松。
这就跟做饭炒菜，火候不够，菜就不好吃。
再提一下，铸造后的处理也很关键。
如果处理不当，比如冷却速度控制不好，也会导致缩松的产生。
这就像洗完澡，风一吹，不小心就感冒了。
所以呀，要想避免铸件缩松，每个步骤都得精心对待，这样才能做出棒棒的铸件哟！。
分析铸造缩松缺陷形成原因及对策
分析铸造缩松缺陷形成原因及对策铸造缩孔缺陷是在铸造过程中常见的一种问题，它会给制造业带来很多麻烦和损失。
本文将分析铸造缩孔缺陷的形成原因，并提出相应的对策，以期为相关行业提供帮助和指导。
一、铸造缩孔缺陷的形成原因分析1.1 完全凝固不均匀在铸造过程中，铸件凝固是逐渐进行的，如果凝固速度不均匀，就会导致缩孔缺陷的形成。
常见的原因包括铸件的凝固时间过短、冷却速度不均匀、局部温度过高等。
1.2 金属液收缩过大铸造过程中，金属液在凝固过程中会收缩，如果收缩过大，就容易形成缩孔。
这主要是由于铸件材料的物理性质不合理，或者是铸型的设计不合理所导致的。
1.3 铸造材料含有气体铸造材料中含有气体会在凝固过程中释放出来，如果释放过快，就会形成孔洞。
常见的原因是铸造材料中含有气体的含量过高，或者是在铸造过程中没有采取有效的排气措施。
1.4 基材与液态金属的相容性差如果铸件的基材与液态金属的相容性差，就容易在凝固过程中产生裂纹和缩孔。
一般来说，基材与液态金属的相容性差会导致界面张力增大，从而影响凝固过程。
二、对策提出2.1 优化铸造工艺参数通过优化铸造工艺参数，可以降低缩孔缺陷的发生概率。
具体来说，可以调整金属液的浇注温度和速度，控制铸件的凝固时间，改进冷却系统等措施。
2.2 优化铸造材料选择合适的铸造材料也是减少缩孔缺陷的关键。
应选择具有较低的收缩率和较好的流动性的材料，以确保凝固过程中的收缩程度可控。
2.3 采取有效的排气措施在铸造过程中，采取有效的排气措施可以减少气体对铸件凝固过程的干扰，从而降低缩孔缺陷的风险。
排气措施可以包括加入剂、提高浇注温度、采取适当的连续浇注等。
2.4 提高基材与液态金属的相容性为了减少缩孔缺陷的形成，可以通过提高基材与液态金属的相容性来增加界面的稳定性。
可以通过改变基材化学成分、调整金属液的配方等方式来实现。
三、结语以上是对铸造缩孔缺陷形成原因及对策的分析。
通过优化铸造工艺、材料选择、排气措施以及提高基材与液态金属的相容性等方法，可以有效降低缩孔缺陷的发生概率，提高铸件的质量和产能。
铸件缩孔、缩松有何区别？如何解决？
铸件缩孔、缩松有何区别？如何解决？在铸造生产中，铸件气孔和铸件缩孔有时是伴生的，有时是独立存在。
当出现气孔和缩孔时，我们要快速的判断出缺陷是气孔还是缩孔对于解决问题十分必要。
气孔类缺陷与防治方法在铸造生产中，孔洞类缺陷是常见缺陷，也是给铸造厂造成损失比较大的缺陷之一。
孔洞类缺陷分为气孔和缩孔。
气孔多为由于金属液中侵入、裹入、卷入气体所至。
铸件气孔出现在铸件上的位置不同，其产生的原因也不同。
这就要求我们的铸造技术员在判断气孔缺陷病因时，要掌握各类气孔发生的原理，具有什么样的特征。
只有如此才能对症下药，将出现的气孔缺陷解决掉。
气孔特征：（1）卷入气孔：金属液在充型过程中因卷入气体而在铸件内形成气孔，多呈孤立存在的圆形或椭圆形大气孔，位置不固定，一般偏铸件中上部。
（2）侵入气孔：由型、芯、涂料、芯撑、冷铁产生的气孔侵入铸件表层而形成气孔，多呈梨形或椭圆形，尺寸较大，孔壁光滑，表面多呈氧化色。
（3）反应气孔：由金属液内部某些成分之间或金属液与型、芯在界面上发生化学反应而形成群分布的气孔。
位于铸件表层的针头形或腰圆形反应气孔称为表面针孔与皮下气孔，由金属液与型、芯涂料发生界面反应所至；分散或成群分布在铸件整个断面上或某个局部区域的针头反应气孔。
形成原因：（1）由于炉料潮湿、锈蚀、油污、气候的潮湿，熔练工具和浇包未烘干，金属液成分不当，合金液为精炼与精炼不足，使金属液中含有大量气体或气体物质，导致在铸件中析出气孔或反应气孔。
（2）型、芯未充分烘干，透气性差，通气不良，含水分和发气物质过多，涂料未烘干或含发气成分过多，冷铁、芯撑有锈斑、油污或未烘干，金属型排气不良，在铸件中形成侵入气孔。
（3）浇注系统不合理，浇注和充型速度过快，金属型排气不良，使金属液在浇注和充型过程中产生紊流、涡流或断流而卷入气体，在铸件中形成卷入性气孔。
（4）合金液易可吸气，在熔炼和浇注过程中未采取有效的精炼、保护和净化措施，使金属液中含有大量气体、夹渣和夹气成分，在充型和凝固过程中形成析出气孔和反应气孔。
铸钢缩孔和缩松产生的原因及预防措施！
铸钢缩孔和缩松产生的原因及预防措施！展开全文原创铸造老陆铸造工业网今天在铸造生产中，铸钢件出现缩孔、缩松的概率远远大于铸铁件。
因为铸铁件由于碳高，会有石墨膨胀对铸件进行补缩，而铸钢件碳含量低，石墨补缩非常弱，碳越低的铸钢件，越没有石墨补缩。
因此，缩孔、缩松就成为铸钢件的常缺陷。
那么在生产中怎样预防铸钢件的缩孔和缩松呢？这就需要我们铸造人充分了解铸钢件产生缩孔和缩松的原因，知道原因才能有针对性的进行预防。
铸钢件之所以出现缩孔、缩松，根本原因是钢液的液态收缩和凝固收缩大于固态收缩。
这是铸钢件固有特征。
下面我们看一下铸钢件缩孔和缩松的形成示意图：通过上面的铸钢浇注凝固示意图我们看到，在浇注刚结束时，铸型内的钢液随着温度的下降而收缩，这时候铸件本体可以从内浇道得到液体补充，所以，在这期间铸型内一直充满着液体。
而当型壁表面的钢液温度下降到液相线温度时，铸件开始凝固，形成一层硬壳，如果在这个时候内浇道凝固，则硬壳内的钢液处于封闭状态。
随着温度继续降低，钢液继续发生液态收缩和凝固收缩，铸件早已凝固的硬壳也将发生固态收缩。
在大多数情况下铸件的液态收缩和凝固收缩要大于固态收缩，因此在钢液自身重力作用下，液面将脱离硬壳的顶层而出现下降。
钢液凝固继续进行，随着硬壳的增厚，液面不断面下降。
直到全部凝固后，铸件上部就形成带有一定真空度的漏斗形缩孔。
我们来观察上图所显示的情况，在大气压力的作用，处于高温状态但强度很低的顶部硬皮，将可能向缩孔方向凹陷进去，最终形成我们上面图形上面的E图形状。
在实际生产中，铸件顶部硬皮往往太薄或不完整，因而缩孔的顶部通常和能大气相通。
铸件凝固后期，在其最后凝固部分的残余钢液中，由于温度梯度小，金属液将同时凝固，即在钢液中出现许多细小的晶粒，当晶粒长大互相连接后，将剩余的钢液分割成互不相通的小熔池。
这些小熔池在进一步冷却和凝固时得不到液体的补缩，会产生许多细小的孔洞，这就是缩松。
缩松按糨的分布情况一般分为三种：一、弥散缩松，这种缩松是指细小的孔洞均匀分布在铸件的大部分体积内，易在结晶温度范围宽的合金铸件的冷却缓慢的厚大部位处产生。
铸铁件缩松、缩孔、凹陷缺陷的原因分析与防止方法
2019年第2期热加工79F锻造与铸造orging &Casting铸铁件缩松、缩孔、凹陷缺陷的原因分析与防止方法■王姗姗，程凯，靳宝，赵新武摘要：结合生产实践，依据缩松、缩孔、凹陷等缺陷的特征分类，整理了产生的原因，以及采取的纠正预防措施。
有关书籍对缩松、缩孔的产生均有阐述，只是进一步结合几种材质作了补充和整理，以求不断地完善。
关键词：缩松；缩孔；原因分析；防止方法一、缩松1. 特征在铸件内部有许多分散小缩孔，其表面粗糙，水压试验时渗水。
典型案例如图1～图5所示。
发现方法：用机械加工、磁粉探伤可发现。
2. 原因分析（1）工艺设计不合理。
铸件的结构、形状及壁厚的影响。
孤立热节多，尺寸变化太大，厚断面得不到足够的补缩。
（2）浇注系统、冷铁、冒口设计不合理，冒口的补缩效果差。
（3）浇注温度不合理，温度太高或太低均会影响冒口的补缩效果。
（4）铸型紧实度低，铸型刚度差。
石墨化膨胀造成型腔扩大，铸件收缩时由于补缩不足形成缩松。
图1 缩松图2 硅钼球铁4mm处缩松图4 硅钼材质蜂窝状显微缩松图3 高镍奥氏体球铁的缩气孔图5 接触热节产生的缩松图6 鸭嘴顶冒口2019年 第2期 热加工80F锻造与铸造orging &Casting（5）碳、硅含量低，磷含量较高；凝固区间大。
硅钼和高镍球墨铸铁对碳、硅含量和氧化铁液的敏感性特大，铁液严重氧化或碳、硅量低时，易出现显微缩松。
即便在薄壁处也容易出现缩松（见图2、图3、图4）。
（6）孕育不充分，石墨化效果差。
（7）残余镁量和稀土量过高。
钼含量较高时也会增加显微缩松。
（8）浇注速度太快。
（9）炉料锈蚀，氧化铁多。
（10）铁液在电炉内高温停放时间太长，俗称“死铁水”，造成严重氧化。
（11）冲天炉熔炼时底焦太底，风量太大，元素烧损大，铁液严重氧化。
（12）冒口径处形成接触热节产生缩松（见图5）。
（13）压箱铁不够（或箱卡未锁紧，箱带断裂等），浇注后由于涨箱造成缩松。
铸件产生缩松的原因
铸件产生缩松的原因一、合金凝固特性方面1. 糊状凝固方式•许多铸造合金在凝固过程中呈现糊状凝固方式。
例如，一些铝合金，像ZL101等。
在凝固时，初生相以枝晶形式生长，并且枝晶间存在大量的液相。
由于这种凝固方式下，液固共存区比较宽，在最后凝固的枝晶间区域，补缩通道容易被较早凝固的枝晶阻塞。
液态金属难以补充到这些区域，从而形成缩松。
就好像在一个交通堵塞的城市道路网络中，救援物资（液态金属）难以到达需要的地方（最后凝固的枝晶间）。
2. 凝固收缩率•合金的凝固收缩率较大时容易产生缩松。
以灰铸铁和球墨铸铁为例，球墨铸铁的凝固收缩率比灰铸铁大。
球墨铸铁在凝固过程中，由于石墨球的生长方式与灰铸铁中的片状石墨不同，它会造成更大的体积收缩。
如果铸型的补缩能力不足，就会在铸件内部形成缩松。
一般灰铸铁的凝固收缩率约为1%• 3%，而球墨铸铁可达3%• 6%。
二、浇注系统与冒口设计方面1. 浇注系统不合理•浇注系统的设计如果不能保证液态金属平稳地充满铸型型腔，就可能导致缩松。
例如，当浇注速度过快时，液态金属会产生紊流。
这会卷入气体，使铸件内部产生气孔等缺陷，同时也会影响液态金属的补缩。
像在一些薄壁铸件的浇注中，如果浇注系统不能实现层流浇注，薄壁处的液态金属可能先凝固，阻碍后续液态金属的补缩，从而产生缩松。
2. 冒口设置不当•冒口的作用是对铸件进行补缩。
如果冒口的尺寸过小，其储存的液态金属量不足以补偿铸件的凝固收缩。
比如对于一个较大的铸钢件，如果冒口的体积仅按照小型铸铁件的经验来设计，在铸钢件凝固过程中，冒口内的液态金属很快就会凝固，无法对铸件内部进行有效的补缩，进而产生缩松。
另外，冒口的位置如果不合理，远离铸件最后凝固的部位，也不能很好地发挥补缩作用。
三、铸型方面1. 铸型的透气性差•当铸型的透气性不好时，在铸件凝固过程中，型腔内的气体不能顺利排出。
例如，用湿砂型铸造一些大型铸件时，如果型砂的紧实度过高，透气性就会降低。
钛合金铸件缩孔(缩松)产生原因及防止方法
钛合金铸件缩孔（缩松）产生原因及防止方法
缩孔（缩松）
特征：缩孔是钛合金铸件表面或内部存在的一种表面粗糙的孔，轻微缩孔是许多分散的小缩孔，即缩松，缩孔或缩松处晶粒粗大。
常发生在钛合金铸件内浇道附近、冒口根部、厚大部位，壁的厚薄转接处及具有大平面的厚薄处。
形成原因：
1、模具工作温度控制未达到定向凝固要求。
2、涂料选择不当，不同部位涂料层厚度控制不好。
3、铸件在模具中的位置设计不当。
4、浇冒口设计未能达到起充分补缩的作用。
5、浇注温度过低或过高。
防治方法：
1、提高磨具温度。
2、调整涂料层厚度，涂料喷洒要均匀，涂料脱落而补涂时不可形成局部涂料堆积现象。
3、对模具进行局部加热或用绝热材料局部保温。
4、热节处镶铜块，对局部进行激冷。
5、模具上设计散热片，或通过水等加速局部地区冷却速度，或在模具外喷水，喷雾。
6、用可拆缷激冷块，轮流安放在型腔内，避免连续生产时激冷块本身冷却不充分。
7、模具冒口上设计加压装置。
8、浇注系统设计要准确，选择适宜的浇注温度。
钛合金铸件缩孔（缩松）产生原因及防止方法。
浅谈铸件缩孔、缩松产生的原因
浅谈铸件缩孔、缩松产生的原因铸件形成后，在最后凝固部位，由于收缩出现的集中孔洞称为缩孔，分散而细小的孔洞称为缩松。
缩孔和缩松通常发生在铸件内部。
由于缩孔、缩松的存在，将减少铸件的有效承载截面积，甚至造成应力集中而大大降低铸件的物理和力学性能。
由于铸件的连续性被破坏，使铸件的气密性、抗蚀性等性能显著降低；加工后铸件表面的粗糙度提高。
所以，缩孔和缩松是铸件的主要缺陷之一，应予以防止。
金属在凝固过程中，当液态收缩与凝固收缩之和大于固态收缩时，就有可能在铸件内部留下孔洞。
由于金属性质和凝固条件的不同引起的缩孔、缩松类缺陷。
1、铸件结构方面的原因铸件结构方面的原因铸件结构方面的原因铸件结构方面的原因由于铸件断面过厚，造成补缩不良形成缩孔。
铸件壁厚不均匀，在壁厚部分热节处产生缩孔或缩松。
由于铸孔直径太小形成铸孔的砂芯被高温金属液加热后，长期处于高温状态，降低了铸孔表面金属的凝固速度，同时，砂芯为气体或大气压提供了信道，导致了孔壁产生缩孔和绣松。
铸件的凹角圆角半径太小，使尖角处型砂传热能力降低，凹角处凝固速度下降，同时由于尖角处型砂受热作用强，发气压力大，析出的气体可向未凝固的金属液渗入，导致铸件产生气缩孔。
2、熔炼方面的原因熔炼方面的原因熔炼方面的原因熔炼方面的原因液体金属的含气量太高，导致在铸件冷却过程中以气泡形式析出，阻止邻近的液体金属向该处流动进行补缩，产生缩孔或缩松。
当灰铸铁碳当量太低时，将使铁水凝固时共晶石墨析出量减少，降低了石墨化膨胀的作用，使凝固收缩增加，同时也降低铁水的流动性。
认而降低铁水的自补缩能力，使铸件容易产生缩孔或缩松。
当铁水含磷量或含硫量偏高时，磷是扩大凝固温度范围的元素，同时形成大量的低熔点磷共晶，凝固时减少了补缩能力。
硫是阻碍石墨化的元素，硫还能降低铁水的流动性。
同时，铁水氧化严重，也降低液体金属的流动性，使铸件产生缩孔或缩松。
孕育铸铁或球墨铸铁在浇注前用硅铁等孕育剂进行孕育处理时，如果孕育不良，将导致铁水凝固时析出大量的渗碳体，从而使凝固收缩增加，产生缩孔或缩松。
铸件产生缩孔和缩松产生的原因及防止措施（音频讲解，实用方便）
铸件产⽣缩孔和缩松产⽣的原因及防⽌措施（⾳频讲解，实⽤⽅便）铸件缩松、缩孔问题防治⽅案来⾃制造⼯业联盟 00:00 10:29
缩孔是集中在铸件上部或最后凝固部位容积较⼤的孔洞
合⾦的液态收缩和凝固收缩愈⼤、浇注温度愈⾼、铸件愈厚，缩孔的容积愈⼤. 缩松是分
散在铸件某区域内的细⼩缩孔
形成原因：铸件最后凝固区域的收缩未能得到补⾜，或因为合⾦呈糊状凝固，被树枝状晶体
分隔开的⼩液体区难以得到补缩所⾄
逐层凝固合⾦，缩松倾向⼩。
糊状凝固合⾦缩松倾向⼤，缩孔倾向⼩。
防⽌缩孔和缩松的措施 1）选择合适的合⾦成分选⽤近共晶成分或结晶温度范围较
窄的合⾦ 2）⼯艺措施顺序凝固原则，获得没有缩孔的致密铸件。
定向凝固就是在铸
件上可能出现缩孔的厚⼤部位通过安放冒⼝等⼯艺措施，使铸件远离冒⼝的部位先凝固，然后
靠近冒⼝部位凝固，最后冒⼝本⾝凝固。
⽬的是铸件各个部位的收缩都能得到补充，⽽将缩孔转移到冒⼝中，最后予以清除措施
1、安放冒⼝
2、在⼯件厚⼤部位增设冷铁。
压铸件缩孔缩松的原因及解决办法
1.压铸件缩孔缩松现象存在的原因压铸件缩孔缩松现象产生的原因只有一个,那就是由于金属熔体充型后,由液相转变成固相时必然存在的相变收缩.由于压铸件的凝固特点是从外向内冷却,当铸件壁厚较大时, 内部必然产生缩孔缩松问题。
所以,就压铸件来说,特别是就厚大的压铸件来说,存在缩孔缩松问题是必然的,是不可以解决的。
640.webp (1).jpg2.解决压铸件缩孔缩松缺陷的唯一途径压铸件缩孔缩松问题,不能从压铸工艺本身得到彻底解决,要彻底解决这个问题,只能超越该工艺,或者说是从系统外寻求解决的办法。
这个办法又是什么呢?从工艺原理上说,解决铸件缩孔缩松缺陷,只能按照通过补缩的工艺思想进行.铸件凝固过程的相变收缩,是一种自然的物理的现象,我们不能逆这种自然现象的规律,而只能遵循它的规律,解决这个问题。
3.补缩的两种途径对铸件的补缩,有两种途径,一是自然的补缩,一是强制的补缩. 要实现自然的补缩,我们的铸造工艺系统中,就要有能实现“顺序凝固”的工艺措施.很多人直觉地以为,采用低压铸造方法就能解决铸件的缩孔缩松缺陷,但事实并不是这么回事.运用低压铸造工艺,并不等于就能解决铸件的缩孔缩松缺陷,如果低压铸造工艺系统没有设有补缩的工艺措施,那么,这种低压铸造手段生产出来的毛坯,也是可能百分之一百存在缩孔缩松缺陷的。
由于压铸工艺本身的特点,要设立自然的“顺序凝固”的工艺措施是比较困难的,也是比较复杂的.最根本的原因还可能是, ”顺序凝固”的工艺措施,总要求铸件有比较长的凝固时间,这一点,与压铸工艺本身有点矛盾。
强制凝固补缩的最大特点是凝固时间短,一般只及”顺序凝固”的四分之一或更短,所以,在压铸工艺系统的基础上,增设强制的补缩工艺措施,是与压铸工艺特点相适应的,能很好解决压铸件的缩孔缩松问题。
4.强制补缩的两种程度挤压补缩和锻压补缩实现铸件的强制补缩可以达到有两种程度.一种是基本的可以消除铸件缩孔缩松缺陷的程度,一种是能使毛坯内部达到破碎晶粒或锻态组织的程度.如果要用不同的词来表述这两种不同程度话,那么,前者我们可以用“挤压补缩”来表达,后者,我们可以用“锻压补缩”来表达。
【热坛学习】铸件缩孔、缩松缺陷易发原因有哪些？汇总实践中快捷有效防止措施
【热坛学习】铸件缩孔、缩松缺陷易发原因有哪些？汇总实践中快捷有效防止措施联合铸造热加工行业论坛 2022-09-01 19:27 发表于江苏缩孔和缩松都是铸造生产中常见的铸件缺陷。
缩孔是铸件在冷凝过程中收缩，得不到金属溶液的补充而产生的孔洞，形状不规则，孔壁粗糙，一般位于铸件的热节处。
缩孔和气孔在外表上往往极为相似，经常容易混淆。
一般来说，气孔的内壁是平滑的，而缩孔的内壁则呈枝状结晶的末梢状。
缩松是铸件最后凝固的区域没有得到金属溶液的补缩而形成分散和细小的小孔，常出现在铸件的较厚截面以及厚薄截面交接处或热节点上。
缩松的分布面积要比缩孔大得多，往往隐藏于铸件的内部，有时肉眼察觉不到。
缩孔和缩松在铸件废品中占有较大的比例，必须引起足够的重视，以提高铸件合格率。
缩松笔者结合多年的生产实践经验，谈谈铸件缩孔和缩松的产生原因及其防止措施。
１．铸件和模样设计（1）铸件截面尺寸变化过大。
如果在设计中铸件截面尺寸变化过大，薄截面的冷却速度比相邻厚截面的冷凝速度要快得多，这样就很难实现铸件的顺序凝固，同时也难于进行补缩。
设计时要尽量避免这种情况，否则应采用冷铁，以实现铸件的顺序凝固并利于补缩。
（2）铸件断面过厚，如果没有采取相应措施对其进行补缩，会因补缩不良形成缩孔。
（3）圆角太小。
铸件的凹角圆角半径太小，会导致型砂传热能力降低，凝固速度下降，同时由于该处型砂受热作用强，发气压力大，析出的气体可向未凝固的金属液渗入，导致铸件产生气缩孔。
（4）圆角太大。
圆角太大，则圆角部分就成了厚截面，如果相邻的截面较薄，就难以得到有效的补缩，造成补缩不良2．模样（1）模样或芯盒磨损致使铸件截面减薄，导致铸件截面厚度减薄而妨碍补缩。
（2）模样尺寸不当或模样结构不当，导致铸件截面过厚或过薄。
设计时应注意控制模样的厚度，尽量使邻近较厚截面的薄截面保持最大的厚度。
3．砂箱（1）上箱太浅。
生产中为了节省型砂用量或为了降低砂箱和造型成本而使用高度不够的上箱，这是造成缩松缺陷的常见原因。
压铸件缩孔产生的原因
压铸件缩孔的预 防措施
优化模具设计
优化模具设计，提 高模具精度和稳定 性
采用合理的浇注系 统设计，避免浇注 不足或浇注不均匀
优化模具冷却系统 ，保证模具冷却均 匀，避免局部过热
采用合理的模具材 料和热处理工艺， 提高模具的耐磨性 和耐热性
控制模具温度
模具温度过高会导致压铸件缩 孔
模具温度过低会导致压铸件缩 孔
压铸件缩孔产生的原因
汇报人：
目录
压铸件缩孔的概述
01
压铸件缩孔产生的原 因
02
压铸件缩孔的预防措 施
03
压铸件缩孔的检测与 修复
04
压铸件缩孔的概 述
压铸件缩孔的定义
缩孔是压铸件常见的缺陷之一 缩孔是指在压铸件内部形成的空腔或孔洞 缩孔的形成与压铸件的凝固过程有关 缩孔的存在会影响压铸件的力学性能和外观质量
金属液的填充速度过快
压铸件缩孔产生的原因之一是金属 Байду номын сангаас的填充速度过快。
另外，金属液的填充速度过快还会 导致型腔内的气体来不及排出，从 而形成缩孔。
添加标题
添加标题
添加标题
添加标题
当金属液的填充速度过快时，会导 致金属液在型腔内产生涡流，从而 形成缩孔。
因此，控制金属液的填充速度是防 止压铸件缩孔产生的重要措施之一。
调整压铸机的 压力和速度， 使金属液均匀
填充型腔
采用多段压铸 工艺，控制金 属液的填充速
度和压力
采用真空压铸 工艺，降低金 属液的填充速 度，提高铸件
质量
压铸件缩孔的检 测与修复
压铸件缩孔的检测方法
超声波检测：利用超声波检测 设备对压铸件内部进行检测， 判断是否有缩孔
如何解决压铸件的缩孔缩松问题
如何解决压铸件的缩孔缩松问题压铸件存在缩孔缩松问题是一个普遍的现象，有没有彻底解决这个问题的方法？答案应该是有的，但它会是什么呢？1、压铸件缩孔缩松现象存在的原因：压铸件缩孔缩松现象产生的原因只有一个，那就是由于金属熔体充型后，由液相转变成固相时必然存在的相变收缩。
由于压铸件的凝固特点是从外向内冷却，当铸件壁厚较大时，内部必然产生缩孔缩松问题。
所以，就压铸件来说，特别是就厚大的压铸件来说，存在缩孔缩松问题是必然的，是不可以解决的。
2、解决压铸件缩孔缩松缺陷的唯一途径：压铸件缩孔缩松问题，不能从压铸工艺本身得到彻底解决，要彻底解决这个问题，只能超越该工艺，或者说是从系统外寻求解决的办法。
这个办法又是什么呢？从工艺原理上说，解决铸件缩孔缩松缺陷，只能按照通过补缩的工艺思想进行。
铸件凝固过程的相变收缩，是一种自然的物理的现象，我们不能逆这种自然现象的规律，而只能遵循它的规律，解决这个问题。
3、补缩的两种途径：对铸件的补缩，有两种途径，一是自然的补缩，一是强制的补缩。
要实现自然的补缩，我们的铸造工艺系统中，就要有能实现“顺序凝固”的工艺措施。
很多人以为，采用低压铸造方法就能解决铸件的缩孔缩松缺陷，但事实并不是这么回事.运用低压铸造工艺，并不等于就能解决铸件的缩孔缩松缺陷，如果低压铸造工艺系统没有设有补缩的工艺措施，那么，这种低压铸造手段生产出来的毛坯，也是可能百分之一百存在缩孔缩松缺陷的。
由于压铸工艺本身的特点，要设立自然的“顺序凝固”的工艺措施是比较困难的，也是比较复杂的.最根本的原因还可能是，“顺序凝固”的工艺措施，总要求铸件有比较长的凝固时间，这一点，与压铸工艺本身有点矛盾。
强制凝固补缩的最大特点是凝固时间短，一般只及“顺序凝固”的四分之一或更短，所以，在压铸工艺系统的基础上，增设强制的补缩工艺措施，是与压铸工艺特点相适应的，能很好解决压铸件的缩孔缩松问题。
4、强制补缩的两种程度：挤压补缩和锻压补缩。
浅谈铸件缩孔缩松产生的原因
浅谈铸件缩孔缩松产生的原因铸件缩孔和缩松是出现在铸件制造过程中的常见缺陷，对铸件的质量和性能产生重要影响。
缩孔和缩松的产生主要有以下几个原因：1.缩孔：缩孔是指铸件中出现内部凹陷或空洞的缺陷。
其主要原因如下：-铸型设计不合理：铸型的收缩系统设计不合理、浇注系统设计不合理、毛坯料和铸型之间的空隙设计不合理等，都会导致金属液在凝固过程中无法顺利填充，从而形成缩孔。
-浇注工艺参数不合理：包括浇注温度过低、浇注速度过快、浇注压力不足等。
这些因素都会影响金属液的流动性和凝固过程，从而产生缩孔。
-快速凝固导致温度梯度大：金属液凝固过程中温度梯度大，会加快金属的凝固速度，导致空洞无法充分填充，形成缩孔。
-毛坯料中夹杂物：毛坯料中的夹杂物如气孔、沙眼等也会导致铸件内部形成缩孔。
2.缩松：缩松是指铸件内部存在小裂纹或局部结构不致密的缺陷。
其主要原因如下：-热应力引起的冷裂纹：在铸造过程中，由于金属液凝固和收缩产生热应力，当应力超过金属的强度时，就会发生冷裂纹，形成缩松。
-毛坯中的气体和夹杂物：毛坯中存在气孔、气泡等夹杂物，会导致铸件内部产生局部脱实和裂纹，形成缩松。
-铸造温度过低：铸造温度过低会导致金属液在凝固过程中形成局部冷凝物，使得金属液无法顺利填充，产生缩松。
-浇注系统设计不合理：浇注系统设计不合理会导致金属液流动不畅，使得铸件内部无法顺利充实，形成缩松。
为防止铸造缺陷的产生，可以采取以下措施：-合理设计铸型：铸型的收缩系统设计要合理，保证金属液顺利充实，并通过改变浇注位置、浇注顺序等因素来减小缩松和缩孔的产生。
-优化浇注工艺参数：要根据具体的铸造材料和结构特点，合理控制浇注温度、浇注速度和浇注压力等参数，以减少缩松和缩孔的产生。
-毛坯清洁处理：在铸造前要对毛坯进行彻底清洁，以排除夹杂物和气泡等缺陷，减少铸件内部缺陷的产生。
-采用适当的热处理工艺：通过热处理来改善铸件内部组织结构，减少缩松和缩孔的产生，提高铸件的力学性能和耐热性能。
简述铸件中缩孔的产生原因及其防止方法
简述铸件中缩孔的产生原因及其防止方法铸件是金属熔化后在模具中冷却凝固成型的工艺，其制作过程中容易产生各种缺陷，其中缩孔是常见的一个问题。
缩孔是指铸件中含有孔隙，并且表面凹陷或凸起的缺陷，严重影响铸件的力学性能。
下面将从铸件中缩孔的产生原因以及防止方法两个方面进行简述。
一、铸件中缩孔的产生原因1.高熔点和低液态温度：某些合金的熔点较高，浆料在浇注过程中凝固速度快，易产生缩孔。
2.铸型材料不合适：铸型材料的选择不合理也会导致缩孔的产生。
比如铸型材料不耐火或热膨胀系数太大，容易损坏或产生内应力，进而引起缩孔。
3.浇注温度过低：浇注温度过低会导致凝固时间过长，浆料在凝固过程中收缩不完全，形成缩孔。
4.浇注速度过快：如果铸件的浇注速度过快，会导致气体无法有效排出，导致缩孔的产生。
5.气体和杂质的存在：铸料中夹杂有气体和杂质，会在凝固过程中形成缩孔。
二、铸件中缩孔的防止方法1.提高浇注温度：适当提高浇注温度可以减缓凝固时间，增加液态时间，有利于气体的排出，减少缩孔的产生。
2.控制浇注速度：合理控制浇注速度，避免过快过慢，以保证气体和杂质顺利排出，并且减少凝固收缩，减少缩孔的产生。
3.选择合适的铸型材料：铸型材料要具有一定的耐火性和热膨胀系数，并且能够充分耐高温应力，避免产生内应力引起缩孔。
4.使用脱气剂：在铸造过程中添加一定比例的脱气剂，能够有效除去铸料中的气体和杂质，降低铸件中气孔和夹杂物的数量。
5.采用真空冶炼和真空注射技术：通过真空冶炼可以减少金属中含气量，降低铸件中气孔的产生。
同时，真空注射技术可以使浆料在铸造过程中迅速排除气体，避免缩孔的产生。
6.优化浇注系统和浇注工艺：设计和优化浇注系统可以改变浇注方式，减少铸件内的气体和杂质，减少缩孔的产生。
7.特殊处理工艺：对于一些特殊的铸件，如大型铸件、厚壁铸件等，可以通过局部预热、冷却措施等特殊处理工艺，改善凝固过程，减少缩孔的产生。
总之，铸件中缩孔的产生是多种因素综合作用的结果，防止缩孔的产生需要从原材料、铸型材料、浇注工艺等多个方面综合考虑，通过优化工艺、控制温度和速度等方式来减少缩孔的发生，保证铸件质量。
铸件缩孔与缩松
§2铸件的缩孔和缩松铸件凝结时因液态缩短和凝结缩短使铸件最后凝结部位出现孔洞，容积大而集中的称集中缩孔（缩孔），小而分别的称分别缩孔（缩松）。
一形成机理1缩孔合金性质不一样，缩孔形成的机理各异。
1）凝结过程中无体积膨胀合金如铸钢、白口铸铁、铝合金等。
浇铸后，型壁传热、逐层凝结、液态缩短和凝结缩短大于固态缩短。
如无赔偿，则在最后凝结部位出现缩孔。
2）有体积膨胀的合金（灰铁、球铁）自补缩能力：灰铁共晶凝结过程中，片状石墨尖端在共晶液中优先长大，其产生的体积膨胀绝大多半直接作用在初生奥氏体枝晶或共晶团的液体上，并推进液体经过枝晶间的通道去补缩因为液态和固态缩短所形成的小孔洞。
文档来自于网络搜寻缩前膨胀：石墨长大所产生的膨胀压力经过奥氏体或共晶团最后作用在铸型表面，使型腔扩大的现象。
灰铁的共晶凝结偏向于中间凝结方式，凝结中期已有完整凝结的外壳，能蒙受必定的石墨化膨胀压力，因此其缩前膨胀可忽视不计。
故其产生缩孔的偏向小。
只有当液态缩短和凝结缩短之和大于石墨化膨胀和固态缩短之和才会产生缩孔。
文档来自于网络搜寻球铁共晶凝结呈糊状凝结方式，凝结时期无牢固外壳。
如铸型刚度不够，则使型腔扩大，故球铁缩前膨胀比灰铁大好多。
当球铁液态缩短、凝结缩短和型腔扩大之和大于石墨化膨胀和固态缩短之和时，铸件将产生缩孔。
文档来自于网络搜寻总结：灰铸铁：石墨化膨胀产生的膨胀压力绝大多半直接作用在液体上（共晶团或A枝晶之间的），小部分作用在铸型型壁上。
球铁：石墨化膨胀产生的膨胀压力一小部分直接作用在液体上（共晶团1/3或A枝晶之间的），绝大多半作用在铸型型壁上。
缩松铸件凝结后期，最后凝结的节余金属液，因为温度梯度小，会按同时凝结原则凝结，即金属液中形成很多渺小的晶粒。
当晶粒长大相互连结后，将节余金属液切割成互不相通的小熔池。
这些小熔池在随后的凝结过程中得不到金属液的增补，就形成缩松。
文档来自于网络搜寻缩松按其散布状态分三种：弥散缩松、轴线缩松、局部缩松。
球铁铸件缩孔、缩松的成因与防止
球铁铸件缩孔、缩松的成因与防止球铁铸件缩孔、缩松的成因与防止摘要：球墨铸铁大多数是共晶或过共晶成分，其糊状凝固方式使铸件外壳没有抵抗石墨化膨胀能力，因而铸型产生型壁迁移，增大铸件体积，极易产生内部缩孔、缩松。
球墨铸铁凝固时，在枝晶和共晶团间的最后凝固区域，收缩的体积得不到完全补充，留下的空洞形成宏观及微观缩松。
La 有助于消除缩松倾向。
分析缩孔缩松形成原因并提出相应的防止办法，有助于减少由此产生的废品损失。
关键词：球墨铸铁、收缩、缩孔、缩松1 前言1.1 缺陷形成原因球墨铸铁生产技术日臻完善，多年技术服务的实践表明，生产中出现的铸造缺陷，完全可以用成熟的经验予以消除。
据介绍：工业发达国家的铸造废品率可以控制在1%以下[1]，国内先进水平也在2%左右，提高企业铸造技术水平，对减少废品十分重要。
1。
显微缩松显微镜观察微细连续缺失空间多角形疏松枝晶间、共晶团边界间众所周知，灰铸铁是逐层凝固方式，球墨铸铁是糊状凝固方式。
逐层凝固可以使铸件凝固时形成一个坚实的封闭外壳，铸件全封闭外壳的体积收缩可以减小壳体内的缩孔容积。
糊状凝固的特点是金属凝固时晶粒在金属液内部整个容积内形核、生长，固相与液相混合存在有如粥糊。
大多数球墨铸铁是共晶或过共晶成分，其糊状凝固方式使铸件外壳没有抵抗石墨化膨胀的能力，铸型产生型壁迁移，增大铸件体积，极易产生内部缩孔、缩松缺陷。
铸型冷却能力强，有利于铸件的容积凝固转变成逐层凝固，使铸件的分散缩松转变成集中缩孔。
然而，批量生产中湿砂型铸造很难被金属型或干砂型取代。
球墨铸铁凝固有以下三个特点，决定球墨铸铁是糊状凝固方式：①球化和孕育处理显著增加异质核心，核心存在于整个熔体，有利于全截面同时结晶。
②石墨球在奥氏体壳包围下生长，生长速度慢，延缓铸件表层形成坚实外壳；而片状石墨的端部始终与铁液接触，生长速度快，凝固时间短，促使灰铁铸件快速形成坚实外壳。
③球墨铸铁比灰铸铁导热率小 20%-30%，散热慢，外壳生长速度降低[3]。
铸件出现缩孔的原因
铸件出现缩孔的原因1. 你知道吗，铸件出现缩孔的一个原因可能是浇注温度不合理呀！就好比煮汤，温度太高或太低都会影响口感，浇注温度不合适，那铸件能好吗？比如浇注温度过高，液态金属收缩大，就容易产生缩孔啦！2. 哎呀，模具设计不合理也会导致缩孔哦！这就像给人做衣服，尺寸不合适怎么能合身呢？如果模具的型腔形状或尺寸不对，金属液的流动和凝固就会受影响，缩孔不就来了嘛，像那种型腔狭窄的地方就很容易出现缩孔呀！3. 喂喂喂，浇注速度也很关键呀！你想想，跑步太快或太慢都可能摔倒吧，浇注速度太快或太慢，铸件也会出问题呀！浇注速度过快，型腔里的气体来不及排出，缩孔就可能出现了，这多糟糕呀！4. 嘿，金属液的化学成分不对也不行呀！这就跟做菜调料放错了一样，味道能好吗？如果金属液中某些成分比例不合适，它的凝固特性改变，缩孔就可能冒出来了，可别小瞧这个呀！5. 哇塞，冷却条件不好也会让铸件出现缩孔呢！好比人在不合适的环境里会不舒服，铸件也是呀！冷却不均匀或者太快太慢，都会引发缩孔问题呢，这可不能马虎！6. 你们知道吗，熔炼工艺不当也是个原因呢！这就像酿酒，工艺不对酒就不香，熔炼工艺不好，铸件就容易有缩孔呀！比如熔炼时间过长或温度过高，都会有影响哦！7. 哎呀呀，铸件的结构设计也得注意呀！如果设计得太复杂或者有不合理的地方，那不就像走迷宫容易迷路一样嘛，缩孔就容易在这些地方出现啦！8. 说真的，浇注系统设计不合理也会惹麻烦呀！这就像交通规划不好会堵车一样，浇注系统设计不好，金属液的流动就不畅，缩孔就可能来啦，可不能随便设计呀！9. 大家想想，冒口设置不合理是不是也会导致缩孔呢？冒口就像是给铸件的一个保障，设置不对，缩孔就容易出现啦，就像没了可靠的后盾一样！10. 最后呀，操作工人的技术水平也很重要呢！就像司机开车技术好坏有很大影响一样，操作不当，铸件出现缩孔的可能性就大啦！我的观点结论就是：铸件出现缩孔的原因有很多，每一个环节都得认真对待，从设计到操作，都不能马虎呀！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈铸件缩孔、缩松产生的原因
铸件形成后，在最后凝固部位，由于收缩出现的集中孔洞称为缩孔，分散而细小的孔洞称为缩松。
缩孔和缩松通常发生在铸件内部。
由于缩孔、缩松的存在，将减少铸件的有效承载截面积，甚至造成应力集中而大大降低铸件的物理和力学性能。
由于铸件的连续性被破坏，使铸件的气密性、抗蚀性等性能显著降低；加工后铸件表面的粗糙度提高。
所以，缩孔和缩松是铸件的主要缺陷之一，应予以防止。
金属在凝固过程中，当液态收缩与凝固收缩之和大于固态收缩时，就有可能在铸件内部留下孔洞。
由于金属性质和凝固条件的不同引起的缩孔、缩松类缺陷。
1、铸件结构方面的原因铸件结构方面的原因铸件结构方面的原因铸件结构方面的原因
由于铸件断面过厚，造成补缩不良形成缩孔。
铸件壁厚不均匀，在壁厚部分热节处产生缩孔或缩松。
由于铸孔直径太小形成铸孔的砂芯被高温金属液加热后，长期处于高温状态，降低了铸孔表面金属的凝固速度，同时，砂芯为气体或大气压提供了信道，导致了孔壁产生缩孔和绣松。
铸件的凹角圆角半径太小，使尖角处型砂传热能力降低，凹角处凝固速度下降，同时由于尖角处型砂受热作用强，发气压力大，析出的气体可向未凝固的金属液渗入，导致铸件产生气缩孔。
2、熔炼方面的原因熔炼方面的原因熔炼方面的原因熔炼方面的原因
液体金属的含气量太高，导致在铸件冷却过程中以气泡形式析出，阻止邻近的液体金属向该处流动进行补缩，产生缩孔或缩松。
当灰铸铁碳当量太低时，将使铁水凝固时共晶石墨析出量减少，降低了石墨化膨胀的作用，使凝固收缩增加，同时也降低铁水的流动性。
认而降低铁水的自补缩能力，使铸件容易产生缩孔或缩松。
当铁水含磷量或含硫量偏高时，磷是扩大凝固温度范围的元素，同时形成大量的低熔点磷共晶，凝固时减少了补缩能力。
硫是阻碍石墨化的元素，硫还能降低铁水的流动性。
同时，铁水氧化严重，也降低液体金属的流动性，使铸件产生缩孔或缩松。
孕育铸铁或球墨铸铁在浇注前用硅铁等孕育剂进行孕育处理时，如果孕育不良，将导致铁水凝固时析出大量的渗碳体，从而使凝固收缩增加，产生缩孔或缩松。
3、工艺设计的原因工艺设计的原因工艺设计的原因工艺设计的原因
（1）浇注系统设计不合理浇注系统设计与铸件的凝固原则相矛盾时，可能会导致铸件产生缩孔或缩松。
主要表现为浇注位置不合适，不利于顺序凝固，内浇口的位置及尺寸不正确。
对于灰铸铁和球墨铸铁，如果将内浇口开在铸件厚壁处，同时内浇口尺寸较厚，浇注后，内浇口则长时间处于液体状态。
在铁水凝固发生石墨化膨胀的作用下，铁水会经内浇口倒流回直浇道，从而使铸件产生缩孔和缩松。
（2）冒口设计不合理冒口位置、数量、尺寸及冒口颈尺寸未能促进铸件顺序凝固，都可能导致铸件产生缩孔和缩松。
如果在暗冒口顶部未放置出气冒口，或冷铁使用不当，也会导致铸件产生缩孔和缩松。
（3）型砂、芯砂方面的原因型砂（芯砂）的耐火度及高温强度太低，热变形量太大。
当在金属液的静压力或石墨化膨胀力的作用下，型壁或芯壁会产生移动。
使铸件实际需要的补缩量增加或在膨胀部位出现新的热节，导致铸件产生缩孔和缩松。
这种现象对大中型铸件是很敏感的。
另外，如果型砂中水分含量太高，将使型壁表面的干燥层厚度减少和水分凝聚区的水分增加，范围扩大，从而使型壁的移动能力增加，导致缩孔及缩松的产生。
（4）浇注方面的原因浇注温度太高，使液态金属的液态收缩量增加；太低时，又会降低冒口的补缩能力，特别是采用底注式浇注系统时更明显，铸件往往在下部产生缩孔和缩松。
当冒口没有浇满或对大中型铸件没有用金属液对明冒口进行补浇时，这将降低冒口的补缩能力，引起铸件产生缩孔或缩松。
