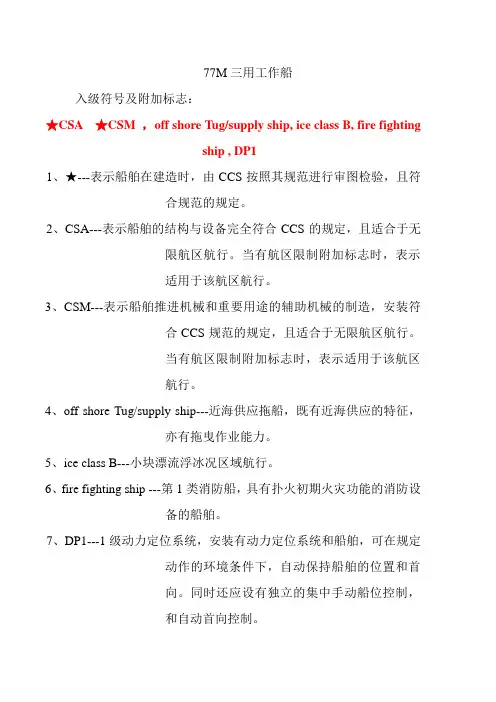

77M三用工作船入级符号及附加标志
77M三用工作船入级符号及附加标志：★CSA ★CSM ，off shore Tug/supply ship, ice class B, fire fightingship , DP11、★---表示船舶在建造时，由CCS按照其规范进行审图检验，且符合规范的规定。
2、CSA---表示船舶的结构与设备完全符合CCS的规定，且适合于无限航区航行。
当有航区限制附加标志时，表示适用于该航区航行。
3、CSM---表示船舶推进机械和重要用途的辅助机械的制造，安装符合CCS规范的规定，且适合于无限航区航行。
当有航区限制附加标志时，表示适用于该航区航行。
4、off shore Tug/supply ship---近海供应拖船，既有近海供应的特征，亦有拖曳作业能力。
5、ice class B---小块漂流浮冰况区域航行。
6、fire fighting ship ---第1类消防船，具有扑火初期火灾功能的消防设备的船舶。
7、DP1---1级动力定位系统，安装有动力定位系统和船舶，可在规定动作的环境条件下，自动保持船舶的位置和首向。
同时还应设有独立的集中手动船位控制，和自动首向控制。
常用的还有CSR----共同结构规范。
ESP-----加强检验计划。
BWMP—压载水管理计划。
AUT-0-----机器处所周期无人值班。
推进装置由驾驶室控制遥控，机器处所包括机舱集控站周期无人值班。
MCC------机器处所集中控制。
船舶设置机舱集控站，并在机电设备正常运行时，机舱集控站连续有人值班。
BRC------驾驶室遥控。
主推进装置由驾驶定控制站遥控，机器处所连续有人值班。
船级社船级符号简表 - 国际船舶网 - 船厂、船舶、造船、船 …
一些国外船级社船级符号简表 船级社 船级符号 船体 机械设备 无人机舱 冷藏装置 英国劳氏船级社 LR 100A LMC UMS RMC 德国劳氏船级社 GL 100A4 MC Aut-h/24 KAZ 美国船级社 AB（S） A1 AMS ACCU RMC 法国船级社 BV I AUT RMC * 日本海事协会 NK NS MNS M0 RMC （K） 挪威船级社 DNV 1A1 MV E0 RMC 中国船级社符号和附加标志 ★ 表示船体、轮机和特殊设备在本船级社检验下建造 ★ 表示船体、轮机和特殊设备不在本船级社检验下建造，但经本社检 验 CSA5/5 表示船体完全符合本社规范的要求，且特别检验间隔期为 5 年 CSM 轮机（包括电气）完全符合本规范的要求 ★CSM 轮机不在本社检验下进行建造、安装和试验，但经本社检验、试验 认为可以接受 船体附加标志 船体附加标志有 65 种， 如★CSA5/5 OT≦600， ESP， CHS， SMS， ICB3 ESP 表示加强检验 CHS 表示船体实行循环检验 SMS 表示船舶实行安全管理体系 ICB 表示轻度冰况的冰区加强 轮机附加标志 凡经本社批准入级的船舶机械， 将根据其具体条件在其船级符 号后加附加标志 AUT-0 由驾控，机舱处所集中控制站周期性无人值班 AUT-1 由驾控，机舱处所集中控制站需要 1 人值班 MCC 由集控站进行遥控运行的推进机械装置 BRC 由机器处所集中控制站进行遥控的推进机械装置，机器处所有人值 班 IGS 惰性气体系统应用于从事装运散装油类或散装化学品的船舶 PMS 船舶机械有计划保养系统 SCM 螺旋桨轴状况监控 CMS 轮机实行循环检验 ELCM 船舶柴油机滑油状态监控
货物冷藏装置入级符号 ★CSR 表示在本社检验下建造、安装和试验 ★CSR 表示不在本Байду номын сангаас检验下建造、安装和试验，但经本社审查、检验和试 验，认为可以接受

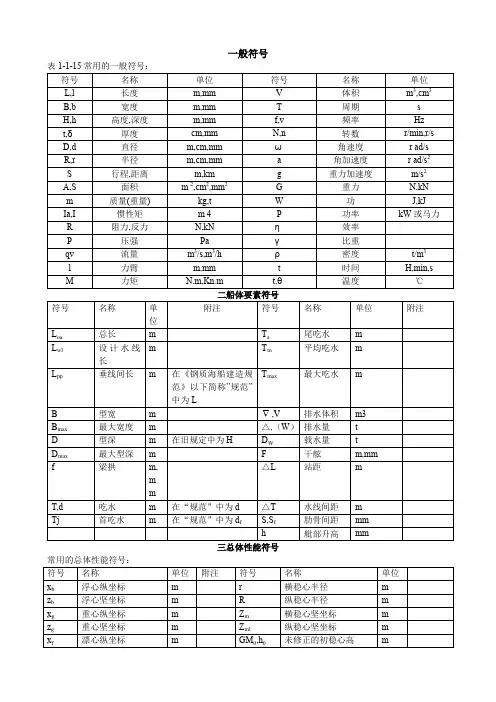

船舶设计常用符号
Zml
纵稳心坚坐标
m
xf
漂心纵坐标
m
GM0,h0
未修正的初稳心高
m
GM,h
修正后初稳心高
m
Φv,Cvp
坚向棱形系数
H
纵稳心高
m
Dcm
厘米吨数
Aw
水线面面积
m2
t
纵倾值
Ax
最大横剖面面积
m2
V,v
船速
Am
舯剖面面积
m2
V/
速长比
δ,Cb
方形系数
Fr
佛氏数
α,Cmp
水线面系数
Pi
指示马力
,Cp
棱形系数
Pb
制动马力
β,Cm
舯剖面系数
Ps
轴马力
四船体结构符号：
表1-1-18常用的船体结构符号
符号
名称
单位
符号
名称
单位
a0
骨材自身剖面积
mm2
Mmax
最大弯矩
kN.m
B
板架宽度
m,cm
Ms
静水弯矩
kN.m
Ss
骨材间距
mm
Mu
极限弯矩
kN.m
S
桁.m
dw
梁材高度
cm
Msa
切力
kN.m
m,mm
f
梁拱
m,mm
△L
站距
m
T,d
吃水
m
在“规范”中为d
△T
水线间距
m
Tj
首吃水
m
在“规范”中为df
S,Sf
肋骨间距
mm
h
舭部升高
船舶符号

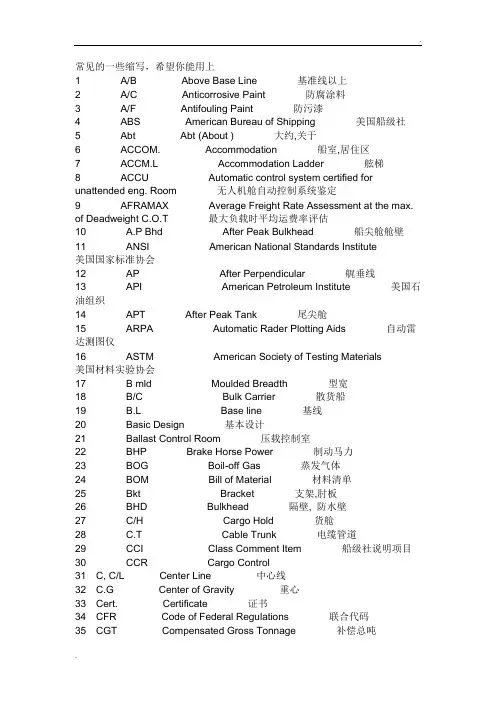

常见的一些缩写，希望你能用上1 A/B Above Base Line 基准线以上2 A/C Anticorrosive Paint 防腐涂料3 A/F Antifouling Paint 防污漆4 ABS American Bureau of Shipping 美国船级社5 Abt Abt (About ) 大约,关于6 ACCOM. Accommodation 船室,居住区7 ACCM.L Accommodation Ladder 舷梯8 ACCU Automatic control system certified for unattended eng. Room 无人机舱自动控制系统鉴定9 AFRAMAX Average Freight Rate Assessment at the max. of Deadweight C.O.T 最大负载时平均运费率评估10 A.P Bhd After Peak Bulkhead 船尖舱舱壁11 ANSI American National Standards Institute美国国家标准协会12 AP After Perpendicular 艉垂线13 API American Petroleum Institute 美国石油组织14 APT After Peak Tank 尾尖舱15 ARPA Automatic Rader Plotting Aids 自动雷达测图仪16 ASTM American Society of Testing Materials美国材料实验协会17 B mld Moulded Breadth 型宽18 B/C Bulk Carrier 散货船19 B.L Base line 基线20 Basic Design 基本设计21 Ballast Control Room 压载控制室22 BHP Brake Horse Power 制动马力23 BOG Boil-off Gas 蒸发气体24 BOM Bill of Material 材料清单25 Bkt Bracket 支架,肘板26 BHD Bulkhead 隔壁, 防水壁27 C/H Cargo Hold 货舱28 C.T Cable Trunk 电缆管道29 CCI Class Comment Item 船级社说明项目30 CCR Cargo Control31 C, C/L Center Line 中心线32 C.G Center of Gravity 重心33 Cert. Certificate 证书34 CFR Code of Federal Regulations 联合代码35 CGT Compensated Gross Tonnage 补偿总吨36 C.L Chain Locker 锚链舱37 C/Eng. Chief Engineer 轮机长38 C/D Cofferdam 隔离舱,围堰39 COLREG International Regulations for Preventing Collisions at Sea 国际海上避碰规则40 Corr. Bhd Corrugated Bulkhead 波形舱壁41 COT Crude Oil Tanker 原油油船42 COT Cargo Oil Tank 货油舱43 CPU Central Processing Unit 中央处理器44 CRI Client Request Item 船东的要求项目45 Cyl. Liner Cylinder Liner 气缸套46 D mld Moulded Depth 型深47 D/B Double Bottom 双层底48 D/B W.B.T Double Bottom Water Ballast Tank 双层底水压载舱49 Td Designed Load Draft 设计满载吃水50 DGPS Differential Global Positioning System 微型全球定位系统51 D/G Diesel Generator 柴油发电器(D/G)52 DLW Design Load Water Line 设计载重水线53 DNV Det Norske Veritas 挪威船级社54 DOT Diesel Oil 柴油55 DWT Deadweight Tonnage 载重量56 E/Rm Arr't Engine Room Arr't 机舱布置图57 ECR Engine Control Room 发动机控制台58 EHP Effective Horse Power 有效马力59 Elev. Elevation 侧面图60 Fab Fabrication 加工61 FEM Finite Element Method 有限单元法62 FEU Forty-Feet Equivalent Unit 40尺集装箱63 FOC Fuel Oil Consumption 燃料消耗量64 F'cle Dk Forecastle Deck 首楼甲板65 FP Fore Perpendicular 船首垂线66 FPP Fixed Pitch Propeller 定螺距螺旋浆67 FPSO Floating Production,Storage and Offloading Vessel浮式生产储油卸油船68 FPT Forepeak Tank 首尖舱69 Fr. Frame 构架70 F.S Frame Space 肋骨间隔71 FWT Fresh Water Tank 淡水舱72 G/A General Arrangement 总体布置图73 GL Germanisher Lloyd 德国船级74 GM Metacentric Height 稳心高度75 GMDSS Global Maritime Distress and Safety System全球海上遇险和安全系统76 GT Gross Tonnage 总吨数77 HFO Heavy Fuel Oil 重质燃油78 H.T.C.W.S High Temp. Cooling Water System 高温冷却水系统79 I/E Inclining Experiment 倾斜试验80 IACS International Association of Classification Socities国际船级联合会81 ICCP Impressed Current Cathodic Protection 外加电流阴极防护82 ID Identification No. 身份证号码83 IEC International Electrotechnical Commission 国际电气标准会议84 IGC International Gas Code 国际气体代码85 ILLC International Load Line Convention 国际船舶载重线协定86 ILO International Labor Organization 国际劳动机构87 IMDG International Maritime Dangerous Goods Code国际海上危险物规定88 IMO International Maritime Organization 国际海上机构89 INMARSAT International Maritime Satellite system国际海上卫星系统90 INS Integrated Navigation System 综合式集成导航系统91 IOPP International Oil Pollution Prevention Certificate国际防止原油污染证书92 ISO International Standardization Organization国际标准化机构93 ITU International Telecommunication Union 国际电子通信联盟94 JB Junction Box 接线盒，分线盒95 JIS Japanese Industrial Standard 日本标准工业规则96 K/L Keel Laying 铺设龙骨97 KR Korean Register of Shipping 韩国船级协会98 KS Korean Industrial Standard 韩国工业标准99 Kts Knots 节（船速）100 L/C Launching 下水101 LBP Length Between Perpendiculars 两柱间长102 LCG Longitudinal Center of Gravity 纵方向上重心103 LNG Liquified Natural Gas 液态天然气104 LO Lubricating Oil 润滑油105 LOA Length Over all 全长106 Longl. Bhd Longitudinal Bulkhead 纵舱壁107 L.S Longitudinal Space 纵通材间隔108 LPG Liquified Petroleum Gas 液化石油气109 LR Lloyd's Register of Shipping 英国船级社110 L.O Stor. Tk Lub. Oil Storage Tank 润滑油储存舱111 M/V Motor Vessel 内燃机船112 MARPOL The Prevention of Marine Pollution from Ships海洋防船舶污染113 MDO Marine Diesel Oil 船用柴油114 MEPC Maritime Environment Protection Committee海洋环境保护委员会115 MMSI Maritime Mobile Service Identification No.海洋移动通信认证号116 MSC Maritime Safety Committee 海事安全委员会117 NK Nippon Kaiji Kyokai 日本船级社118 NM Nautical Mile 海里（合1.852公里）119 NMD Norwegian Maritime Directorate 挪威海事高级别会议120 NT Net Tonnage 净吨数121 OBO Ore-Bulk-Oil Carrier 矿石散装油轮122 OCIMF Oil Companies' International Maritime Forum油类公司的国际海事法庭123 ODME Oil Discharge Monitoring Equipment 油泄监视设备124 P & ID Piping and Instrumentation Diagram 管路及仪器装设系统图125 P/C Product Carrier 油船，成品油船126 P/N Part Number 零件编号127 PCC Pure Car Carrier 纯载车船128 PO Purchase Order 订购单129 POR Purchase Order Request 订购单要求130 P.E Pre-Erection 先行合拢131 PSC Port State Control 港口国管理132 QCV Quick Closing Valve 速闭阀133 R & D Research and Development 研究开发134 RINA Registro Italiano Navale 意大利船级135 Rise of Floor 船底倾斜度136 RO/RO Roll-On/Roll-Off) Ship 滚装船137 Rolling 横倾138 RS Russia Register of Shipping 俄罗斯船舶检验局139 SATCOM Satellite Communication 卫星通信140 SBG See Berufasgenossenshaft 德国船舶安全事项检查机关141 SC Steel Casting 铸钢件142 Sec. Section 剖面图143 SF Stowage Factor 积载因素144 SHP Shaft Horse Power 轴马力145 SLWL Summer Load Water Line 夏季满载吃水线146 SNAME The Society of Naval Architects and Marine Engineers造船与轮机工程师协会147 SNMA Swedish National Maritime Administration 瑞典海事局148 SOLAS (Safety of Life at Sea) Convention 海上人命安全公约149 Spec. Specification 详细说明书150 SPM Single Point Mooring 单点泊系151 S/C Steel Cutting 切割刚材152 S/G Rm Steering Gear Room 舵机室153 S/T Stern Tube Cooling Water Tank 艉轴管冷却水舱154 stiff. Stiffener 加强件155 Stri.) Stringer 纵梁(纵向加强肋,吊绳)156 SUS Stainless Steel 不锈钢157 SWBM Still Water Bending Moment 静水中弯曲力矩158 SWL Safe Working Load 安全工作负荷159 sym. Symmetrical 对称的160 T/Top Tank Top 内底板液舱顶盖161 TCG Transverse Center of Gravity 横向重心162 TEU (Twenty-Feet Equivalent Unit) 20英尺集装箱163 TPC Tonnes per Centimeter Immersion 每厘米吃水吨数164 ULCC Ultra Large Crude Oil Carrier 300K超大型原油运输船（300K以上）165 UMS Unattended Machinery Space 无人机械区166 USCG United States Coast Guard 美国海岸警卫队167 VCG Vertical Center of Gravity 垂直重心168 V/D Vendor Drawing 制作者图纸169 V/L Vertical Ladder 直梯170 VLBC Very Large Bulk Carrier 超大型散货船171 VLCC Very Large Crude Oil Carrier 超大型原油运输船172 VRC Valve Remote Control 远距离控制阀173 W-1 One-man Watch Keeping 一人持续操作174 W.T Bhd Watertight Bulkhead 水密舱墙175 WBT Water Ballast Tank 压载水舱。

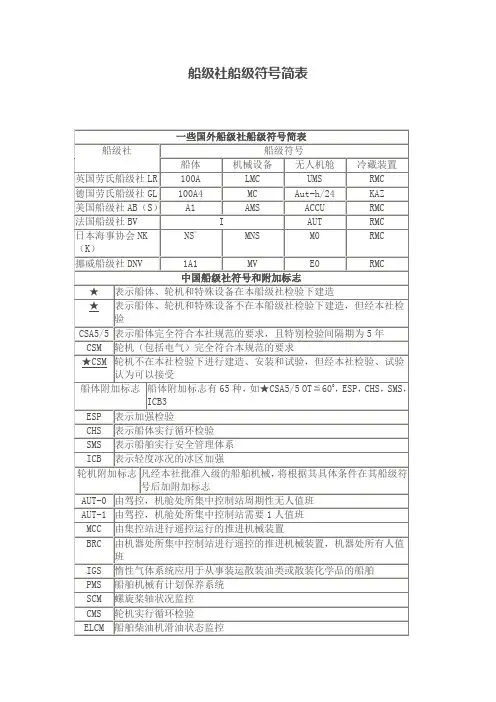

船级社船级符号简表
