PC系列锤式破碎机使用说明书样本
破碎机说明书
KP1006-SMTKPC@ 20.18单段锤式破碎机使用说明书常熟市冶金矿山机械厂2003年1月编目录1.概述2.技术数据3.工作原理和结构3.1工作原理3.2破碎机的传动形式3.3主要部件简介3.3.1转子3.3.2壳体3.3.3破碎板3.3.4篦子3.3.5保险门4安装和试运转4.1简述4.2破碎机的安装4.2.1下壳体4.2.2保险门4.2.3篦子4.2.4转子4.2.4.1锤盘的安装4.2.4.2轴承的安装4.2.4.3锤头的安装4.2.4.4飞轮和皮带轮的安装4.2.4.5转子的安装4.2.5上壳体4.2.6驱动部分4.3破碎机的拆卸4.4试运转4.4.1空载试车4.4.2带载试车5.保养和维修5.1机器保养的一般要求5.2特殊说明5.3计划维修5.4注意点5.5润滑6.机件代号索引1 概述TKPC20.18 单段锤式破碎机,它用于破碎一般中等硬度矿石.例如,石灰石、石膏、煤、页岩和其它中等硬度脆性材料。
其抗压强度可达200Mpa，由于本机具有入料料度大，破碎比大等特点，可装原矿石一次破碎到符合产品要求的料度，使过去需要的多段破碎生产系统简化为一段破碎。
这样可同时减少投资和运转费用。
对破碎生产线来说，只要被破碎矿厂的物理性质适合，选用这种机型的破碎机是最经济的，因它投资少，操作维修方便，并能改善劳动强度。
有些单级锤式破碎机，在雨季运行时很容易被潮湿的泥土所填塞。
而具有特殊结构的TKPC破碎机就可减少被填塞的可能；且不慎混入机内杂物如：钎子，钻头、铁锤等能通过安全装置自动地被排出机外，而不致引起严重损坏。
这种特别设计的腔型和转子结构，可使锤头的动能最有利地用于破碎矿石，使载荷平稳，电耗低，并能延长破碎机易磨损部件的寿命。
各种机型的锤式破碎机，通常在喂料全宽度正面泗料情况下才能发挥其正常作用。
物料由悬挂于破碎机转子上并高速旋转的锤头破碎。
进机矿石的块度不同，所需消耗的能量也不同，为保持所需能量与供给能量之间的平衡，给料机的速度必须根据供料直至载荷恢复至正常状态。
锤式破碎机设备操作手册
LPC1020D18锤式破碎机设备操作手册操作说明内容清单1、供货范围1～32、操作与维修说明4～442．操作与维修说明目录1. 安全 (4)1.1安全教育 (4)1.2 安全行为说明 (5)2. 技术数据 (5)2.1设备描述 (5)2.2数据表 (5)2.3 设备工作原理 (6)3. 安装 (17)3.1 一般说明 (17)3.2破碎机的安装 (17)4.润滑 (24)4.1润滑点的分布(图13) (24)4.2润滑脂的选用 (24)4.3轴承润滑脂的填注与补充 (26)5. 备件 (26)5.1备件索引 (26)5.2备件标准代码表 (28)5.3 随机备件及专用工具 (29)6 试车和运转 (29)6.1安全说明 (29)6.2无负荷试车 (30)6.3负荷试车 (30)6.4停车 (31)7 维修和保养 (31)7.1安全说明 (31)7.2检修装置的组装与操作 (31)7.3保养与维修 (37)7.4故障的判断和处理 (40)1．供货范围包括锤式破碎机LPC1020D18专用工具本单位明确规定破碎设备必须严格按照制造执行标准及相关要求进行生产，并通过相关检验要求方至出厂。
设备名称：锤式破碎机设备型号：LPC1020D18设备编号：1113C-082．操作与维修说明1. 安全1.1 安全教育包括在使用说明书中的安全使用按照可能造成的危险的严重程度被划分为三个危险层次。
危险！非常可能导致严重人身伤害或死亡的直接危险。
警告！在某种程度上可能导致严重的人身伤害或死亡的危险或危险行为。
注意！能够导致微小的人身伤害，或产品或财产的损坏的危险或危险行为。
1.2 安全行为说明未经许可，不得随意操作机器！否则会造成人身安全事故！如果设备存在安全隐患，禁止开车。
安全措施没有到位，开车会导致事故发生！只有在所有安全措施都到位，才能开车！确保机器不会重起，关闭所有控制箱，取走钥匙! 设警告标示！2. 技术数据2.1 设备描述本机为水泥生产专用破碎机，用于破碎一般的脆性物料，如石灰石、泥灰岩、泥质粉砂岩、页岩、石膏和煤等。

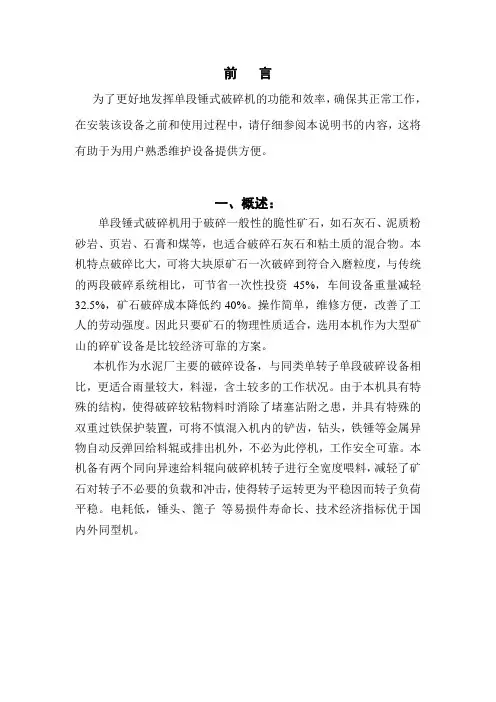

PCF系列单段锤式破碎机1
前言为了更好地发挥单段锤式破碎机的功能和效率，确保其正常工作，在安装该设备之前和使用过程中，请仔细参阅本说明书的内容，这将有助于为用户熟悉维护设备提供方便。
一、概述：单段锤式破碎机用于破碎一般性的脆性矿石，如石灰石、泥质粉砂岩、页岩、石膏和煤等，也适合破碎石灰石和粘土质的混合物。
本机特点破碎比大，可将大块原矿石一次破碎到符合入磨粒度，与传统的两段破碎系统相比，可节省一次性投资45%，车间设备重量减轻32.5%，矿石破碎成本降低约40%。
操作简单，维修方便，改善了工人的劳动强度。
因此只要矿石的物理性质适合，选用本机作为大型矿山的碎矿设备是比较经济可靠的方案。
本机作为水泥厂主要的破碎设备，与同类单转子单段破碎设备相比，更适合雨量较大，料湿，含土较多的工作状况。
由于本机具有特殊的结构，使得破碎较粘物料时消除了堵塞沾附之患，并具有特殊的双重过铁保护装置，可将不慎混入机内的铲齿，钻头，铁锤等金属异物自动反弹回给料辊或排出机外，不必为此停机，工作安全可靠。
本机备有两个同向异速给料辊向破碎机转子进行全宽度喂料，减轻了矿石对转子不必要的负载和冲击，使得转子运转更为平稳因而转子负荷平稳。
电耗低，锤头、篦子等易损件寿命长、技术经济指标优于国内外同型机。
二．产品技术参数（1）主要规格和性能注：特殊机型以合同为准，具体技术参数见合同（2）主要部件的重量（3）给料辊主要技术参数PCF-2018（K3909），PCF-2022（K3905B，K3905C）电动机功率（KW）：45电动机电压（V）：380电动机转速（r/min）：980减速比：皮带轮：1.32 减速机：45主动辊转速（r/min）：18.25从动辊转速（r/min）：14.5破碎机的出料粒度可以根据用户的要求设计，其最大出料粒度可放宽到≤100㎜，生产能力和所需功率取决于矿石的物理性质和进、出料粒度。
因此，用户在定货之前应提出与此有关的技术条件和矿石样品，以便进行必要的原料加工实验，取得数据后作出有针对性的设计和确定装机功率。

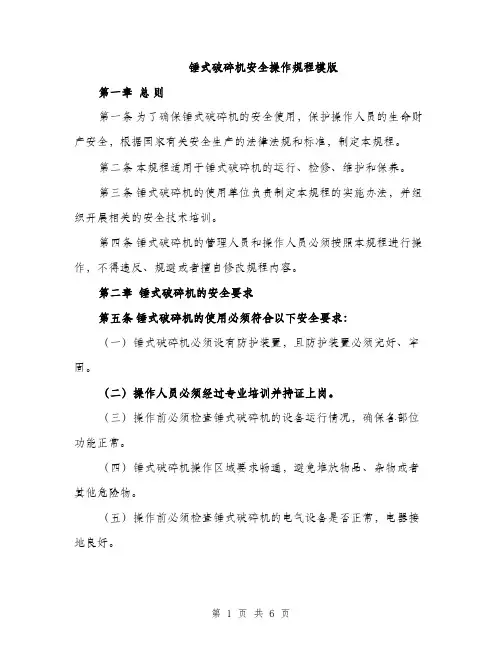

锤式破碎机安全操作规程模版（2篇）
锤式破碎机安全操作规程模版第一章总则第一条为了确保锤式破碎机的安全使用，保护操作人员的生命财产安全，根据国家有关安全生产的法律法规和标准，制定本规程。
第二条本规程适用于锤式破碎机的运行、检修、维护和保养。
第三条锤式破碎机的使用单位负责制定本规程的实施办法，并组织开展相关的安全技术培训。
第四条锤式破碎机的管理人员和操作人员必须按照本规程进行操作，不得违反、规避或者擅自修改规程内容。
第二章锤式破碎机的安全要求第五条锤式破碎机的使用必须符合以下安全要求：（一）锤式破碎机必须设有防护装置，且防护装置必须完好、牢固。
（二）操作人员必须经过专业培训并持证上岗。
（三）操作前必须检查锤式破碎机的设备运行情况，确保各部位功能正常。
（四）锤式破碎机操作区域要求畅通，避免堆放物品、杂物或者其他危险物。
（五）操作前必须检查锤式破碎机的电气设备是否正常，电器接地良好。
（六）锤式破碎机使用过程中不得私自停机、开停机，必须按照规程操作。
（七）使用锤式破碎机时必须配戴好防护眼镜、耳罩、安全帽等个人防护器具。
（八）操作人员离开操作岗位时必须确保锤式破碎机处于停止运行状态。
（九）在锤式破碎机操作过程中严禁吸烟、聊天或者做与操作无关的事情。
（十）必要时需要对锤式破碎机进行检修、维护保养时，必须进行安全逆止装置的切断。
第三章锤式破碎机的操作规范第六条锤式破碎机的操作人员在操作过程中必须遵守以下规范：（一）操作人员必须穿着合适的工作服，不得穿着宽松的衣物。
（二）操作人员必须戴好安全帽、防护眼镜、耳罩等个人防护用品。
（三）操作人员必须熟悉锤式破碎机的各个部位和功能，掌握正确的操作方法。
（四）操作人员在操作前必须检查锤式破碎机的开关、按钮、防护装置是否完好，设备运行是否正常。
（五）操作人员在操作过程中必须严格按照操作指南进行操作，不得擅自修改操作参数。
（六）操作人员在操作过程中必须保持专注，不得分心或者与他人交流。
（七）操作人员在操作过程中必须保持设备和工作环境的清洁，避免杂物堆放。
锤式破碎机说明书
吉林化工学院本科毕业设计锤式破碎机The design of hammer crusher性质: 毕业设计□毕业论文教学院：机电工程学院系别：机械电子系学生学号：11410135学生姓名：徐桂清专业班级：机自1101指导教师：田爱华/申东辉职称：教授/助教起止日期：2015.3.2～2015.6.19吉林化工学院Jilin Institute of Chemical Technology吉林化工学院本科毕业设计说明书摘要锤式破碎机大量应于水泥厂，电厂和各个部门。
所以，它的设计有着广泛的前景和丰富的可借鉴经验。
本文通过对破碎机的设计同时介绍了破碎机的发展历史、种类、工作原理及其主要参数。
并详细的分析了破碎机的构成、以及破碎机的日常维护和基本安全操作规程，并分析了破碎机的日常检修及其常见故障分析。
其设计的实质是，在完成总体的设计方案以后，就指各个主要零部件的设计、安装、定位等问题，并对个别零件进行强度校核和试验。
通过自身的实践，更加的认识到对破碎机专业理论知识的学习，提高操作技能，了解破碎机的内部构造，大概了解破碎机的客观运用，叙述了利用传统的方法、结合先进的知识、科学的逻辑思维方法来客观的阐述分析破碎机出现的一般事故以及设计的心得体会。
并对破碎机的未来发展前景有着很好的憧憬。
关键词：破碎机；锤头；轴徐桂清：锤式破碎机设计AbstractHammer type breakers are applied such each department as the cement plant,power plant,etc.in a large amount,so its design has an extensive prospect and experience that can be used for reference.This article through to the design of the crusher and introduces the development history of the species, crusher, the principle and the main parameters. And detailed analysisof the composition of the crusher, and crusher daily maintenance and basic safety operation procedures, and analyzes the daily maintenance and the crusher common failure analysis. It’s design essence is, formerly after total conceptual design,a design which points each main spare part,question of installing and making a reservation etc.,and carry on the intensity to check and test to the specific part, and in relevant thematics parts,analysis of comparing question that the life-span of very beginning of the hammer lengthens in detail. Through their own practice, more understanding of crusher professional theory knowledgeto the study, improve skills, understand the internal structure of the crusher, probably understand crusher objective, describes the use of traditional method, combining advanced knowledge, science of logic thinking method to objective this paper analyzes the general accident and appear crushers design experience. And the future development prospects of crusher has a good prospect.Keywords: crusher; hammer; Axis吉林化工学院本科毕业设计说明书目录摘要∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙I 第1章绪论∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11.1破碎机的发展史∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11.2破碎机和锤式破碎机的工作原理及类型∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙21.2.1破碎机的类型∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙21.2.2锤式破碎机的工作原理∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙31.3锤式破碎机的优缺点∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙41.3.1锤式破碎机的优点∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙41.3.2锤式破碎机的缺点∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙51.4破碎机的目的和意义∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙51.4.1破碎机的目的∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙51.4.2破碎机的意义∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙51.5矿石的力学性能与锤式破碎机的选择∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5第2章单转子锤式破碎机的工作原理及结构分析∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙72.1单转子锤式破碎机的工作原理∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙72.2锤式破碎机的结构分析∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7第3章锤式破碎机的转子的参数计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙123.1转子直径∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙123.2转子速度∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙123.3转子长度设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙133.4锤头质量的计算：∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙133.5功率的计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙143.6给料口的宽度和长度∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙143.7排料口的尺寸∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙14第4章单转子式锤式破碎机的主要零件结构设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙154.1垂头的设计与计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙154.1.1锤头的形状确定∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙154.1.2锤架的结构设计与计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙194.2 主轴的设计与强度计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙20徐桂清：锤式破碎机设计4.2.1主轴的强度校核∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙224.2 飞轮的计算与设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙244.3 篦条的计算与设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙254.4轴承计算与选择∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙264.5传动方式的选择与计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙274.5大带轮的结构设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙294.6箱体的结构设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙294.7打击板的结构设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙31第5章锤式破碎机的操作和维修∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙325. 1 锤式破碎机的基本操作法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙325.1.1启动锤式破碎机前应做好的准备工作：∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙325.1.2启动操作的注意事项∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙325.1.3停车注意事项∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙325. 2 安全操作技术∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙325. 2. 1保持保护装置和报警装置的完好∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙325.2.2操作和检修时应注意事项∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙335.3 锤式破碎机的维修保养法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙335.3.1润滑∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙335. 3.2巡冋检查和日常维护∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙33结论∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙34吉林化工学院本科毕业设计说明书第1章绪论1.1破碎机的发展史第一代的破碎机械是在蒸汽机和电动机等动力机械逐渐完善和推广之后相继创造出来的。
锤式破碎机安全操作和锤式破碎机维护范本
操作规程编号：LX-FS-A58732锤式破碎机安全操作和锤式破碎机维护范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑锤式破碎机安全操作和锤式破碎机维护范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
锤式破碎机主要用来破碎煤、砖瓦、白垩、石膏、盐、石灰石等。
但锤式破碎机还可以用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料以回收石棉纤维等等。
此外，锤式破碎机不仅可用于破碎生产线，制砂生产线，也可在选矿生产线中替代圆锥式破碎机。
下面金牛区壹陆捌矿山机械经营部就为您介绍锤式破碎机安全操作与锤式破碎机维护锤式破碎机安全操作1、巡检时，必须正确穿戴好劳动防护用品，认真细心。
2、定期检查锤头的磨损情况，观察锤头是否有裂痕，锤头连接是否振动，并做相应处理和向上级领导反映。
3、破碎机所破碎的物料粒度不允许超过规定的物料最大粒度。
4、注意观察破碎机的运行声音，检查液压和润滑系统是否正常，发现异常及时与中控取得联系，根据情况采取相应措施并及时向上级领导汇报。
PC-0806锤破使用说明书
PC-0806锤式破碎机产品使用说明书朝阳隆云机械厂一．机器的用途本机适用于破碎一般脆性的各种岩石,如石灰石、砂岩、花岗石等，由于本机具有入料粒度大，破碎比大的特点，可将大块矿石一次破碎入磨。
随着入料粒度的减小，该机的生产能力将有所增加。
二．规格与性能转子直径：Φ800mm转子宽度： 600mm转子转速： 1000r/min进料块度：≤100出料粒度：≤5生产能力： 4-6t/h传送带型号： D-4500-6根电动机功率： 30KW电动机电压： 380V三．结构简述该机由电动机通过皮带轮带动转子部分高速旋转，转子部分的锤头不断对物料产生冲击、切削和碰撞，将腔内物料破碎。
本机主要由机体、转子、筛板等部分组成。
机体部分为箱形焊接结构，转子部分由各加工件组合而成，筛板部分主要由筛板架及筛板组成。
筛板架上部外端设有调整装置，在筛板下部也有调整装置，从而使筛板的入口间隙调大、出口间隙调小，使物料在筛板的破碎区得到充分的破碎，筛板的卸料槽成45°角弧形排列，卸料槽的大小是根据用户的要求及出料粒度要求而定，在安装45°角弧形筛板时应交排列，从而使被破碎的物料得到交叉流程的破碎及卸出，使破碎效率和生产能力得到了提高，筛板采用ZGMn12crNiMoRe耐磨铸件，筛板的两端有弧形槽，弧形槽起着保护筛板架不受磨损，又起着滑槽的作用，筛板架设有弧形滑道，从而为筛板的安装及拆卸带来方便。
四．机器的润滑机体的润滑部位为各轴承，轴承座上设有油杯，推荐使用GB7324-87通用锂基润滑脂，2号或3号，轴承的注油量以保证轴承空腔注有1/2-1/3的油量为益，第一次注油可注入轴承空膛1/3-1/2的润滑脂，以后运转使用可根据情况来注油。
五．机器的安装与调整1．用户应对发运的设备仔细检查，以发现和排除在运输中带来的问题，疑难问题应通知制造厂家，以利正确解决。
2．用户根据地脚螺栓布置图设计及施工具体基础。
3．主机安装应保证两个主轴承座中心在一个水平面上（不大于1.5mm）。
PCFK可逆锤式破碎机说明书
PCFK可逆锤式破碎机
PCFK可逆锤式破碎机介绍：PCFK可逆锤式破碎机是一种新型可逆式破碎机，主要靠锤头来回撞击物料完成破碎的，另外该新型设备采用无蓖条结构、在破碎湿度较大的物料时大大的减少了，物料堵塞的情况。
该系列破碎机破碎物料的抗压强度不得大于150兆帕，表面水分不大于12％。
PCFK可逆锤式破碎机性能特点：出料均匀、无筛条无堵塞、生产效率高、破碎比大、低耗能、密封性好污染少、破碎腔易开启、维护方便。
PCFK可逆锤式破碎机结构组成：PCFK可逆锤式破碎机主要由机架、锤头、转子、细碎疏板、调节装置、破碎腔、液力偶合器等部分组成。
PCFK可逆锤式破碎机工作原理（）物料进入破碎机后，遇到高速旋转的锤头；被打击到破碎机进口处的可调耐磨齿板上，进行首次破碎，破碎后颗粒基本相同的物料均匀的进入主破碎腔内，进行二次主破碎，在主破碎腔内已被均化的物料颗粒从锤头再次获得动能．高速冲向反击腔内部的锯齿形衬板上，经过锯齿衬板的向上反弹，再次被锤头破碎，与此同时物料还受到彼此间的撞击而破碎，如此反复循环．在反击腔内多次破碎，最后被破碎的物料从出料口排出。
转子可互逆运动，大大增强了破碎的效率。
PCFK可逆锤式破碎机产品优势：1.转子可逆运转，提高了工作效率，节省时间；
2.无筛条，减少了物料堵塞闷车的情况发生；
3.锤头采用合金高耐磨材料制成，提高了锤头的寿命；
4.采用重锤头，生产效率比一般得以提高了近2倍；
5.破碎腔开启方便，便于维修，采用液压系统。
破碎机操作规程范本（2篇）
破碎机操作规程范本1. 安全注意事项- 在操作破碎机前，必须穿戴好安全防护装备，包括安全帽、耳塞、防护眼镜和防护手套等。
- 在操作过程中，严禁戴松散的衣物、首饰和长发等，以免被卷入破碎机内。
- 严禁在破碎机运行时擅自将手或身体靠近破碎机进料口和排料口，注意保持距离。
- 严禁将不符合破碎机要求的物品投入破碎机内，以免损坏设备。
- 在破碎机运行期间，禁止将手指或其他物体伸入破碎机内部进行清理和维修。
2. 破碎机运行要求- 破碎机操作前，必须进行设备的检查和维护，确保各部件安装牢固。
- 确保进料口和排料口的畅通，及时清理破碎机内部及周围的堆积物。
- 根据物料的性质和要求，选择适当的破碎机运行参数，如转速、进料量和排料粒度等。
- 在破碎机运行期间，必须密切观察设备的工作状态，及时发现并处理异常情况。
- 破碎机运行一段时间后，需要进行冷却和停机检修，以保证设备的正常运转。
3. 破碎机故障处理- 当破碎机出现异常噪音、振动或温度升高等故障时，应立即停止运行。
- 在停机之后，必须切断电源，并进行故障排除和维修，确保设备的安全运行。
- 对于较大的故障和维修工作，应由专业人员进行处理，禁止擅自进行修理和更换零件。
4. 破碎机维护保养- 在破碎机日常使用过程中，要定期对设备进行保养和维护，确保设备的正常运行。
- 清洁和润滑破碎机各部件，防止积灰和摩擦损伤。
- 定期检查破碎机各部件的磨损程度，根据需要及时更换磨损严重的零件。
- 对破碎机进行定期的维护保养记录，包括保养时间、保养内容和维护人员等，以便追溯和参考。
5. 破碎机的停止和关闭- 在破碎机停止运行时，要先将物料完全排出后，再切断电源。
- 关闭破碎机后，要进行外部的清洁和整理，保持设备的整洁和安全。
6. 破碎机操作人员要求- 操作破碎机的人员必须具备相关的操作证书和专业知识，熟悉破碎机的操作流程和安全规定。
- 严格按照操作规程进行操作，不得擅自调节和改变破碎机的运行参数。
锤式破碎机说明书
密封锤式破碎机使用说明书一、用途密封锤式破碎机主要用于对原材料的中碎和细碎。
如煤、焦炭、石灰石、硫铁矿、磷矿石、煤矸石等各种需要破碎的物料。
其破碎方式为劈击式破碎。
被破碎物料的最大块度应小于其选用机型号料口尺寸的10-60毫米。
本机设计合理、结构简单。
广泛应用于冶金、建材、化验等行业，全密封设计，无污染，是化验行业的首选破碎机器。
产品符合国标要求。
二、技术参数密封锤式破碎机主要有机体、转子系统、锤头、筛篦、传动装置、动力部分等组成。
机体采用两种结构形式，一种为整体铸造，另一种采用优质钢板焊接。
它主要是将物料聚于体内，供锤头击打，达到破碎目的。
转子是由主轴、园盘、锤头等装配而成。
当电动机通过皮带轮带动转子时，锤头则以高速旋转，产生强大的击打力，物料进入转子锤头击打带内被击碎。
被击碎的物料达到所要求的粒度时，落入料仓内。
粒度的大小均由筛篦的大小来控制。
产量的大小也与蓖孔成正比。
小型的密封锤式破碎机入料斗还配有手动控制进料闸板。
避免高速旋转产生的粉尘。
大中型锤式破碎机为了提高击打力，还装有飞轮进行蓄能。
四、安装与试车机器须安装在避雨的地方。
电动机须安装在破碎机的后方，化验用的密封锤式破碎机的电机装在机壳内。
机器有四条地脚螺丝固定在混凝土基上。
实验用的小型破碎机可以不打地基。
破碎机安装完毕，并超过地基凝固期后，方可进行试车。
试车前先用人力转动皮带轮，确认为运动不受阻碍时，即可进入行空车试验。
空车转动两小时后，仔细观察机器运转情况。
确认破碎机试运正常后，即可进行负荷试车。
采用次硬度或小块度物料进行工作，如无故障，即可进行正常生产。
五、使用、维护及注意事项为了保证机器长期良好使用，对各活动机构及轴承内经常加注钙基脂，各轴承内每60天加油一次。
破碎机启动后运转速度达到正常速度后，方可喂料，严格防止钢铁、超硬度岩石进入机器，以免损坏机件。
小型锤式破碎机喂料，用手动控制闸板进料量。
锤式破碎机易产生飞溅，工作时要特别小心。
(完整版)PC系列锤式破碎机使用说明书
PC系列锤式破碎机使用说明书一、概况及用途锤式破碎机适用于破碎各种脆性材料的矿物，如水泥、建材、煤炭、化工冶金、盐、白亚、石膏、明矾、砖、瓦、石灰石、矿山、道路、燃油等硬度粉碎。
还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料以回收石棉纤维等等。
此外，锤式破碎机不仅可用于破碎生产线，制砂生产线，也可在选矿生产线中替代圆锥式破碎机。
该破碎机可以改变用户需求之间的差距，改变出料粒度，以满足不同破碎机用户的不同需求。
PC系列锤式破碎机破碎的主要材料材料包括: 岩石类矿产、元素类矿产、非金属矿物制品、矿物类矿产、宝玉石类矿产、黏土类矿产。
1、其中岩石类矿产主要有:正长岩、页岩、粗面岩、凝灰岩、片麻岩、脉石英、板岩、砂岩、蛇纹岩、花岗岩、石英、石灰岩、玄武岩、泥灰岩、角闪岩、辉石岩、闪长岩、辉长岩、辉绿岩、大理岩、白云岩、橄榄岩、安山岩、珍珠岩、白垩、泥岩、硬岩2、元素类矿产主要有:砷矿石、盐矿石、钾盐矿石、磷块岩、自然硫矿石、碘矿石、硫矿、硅灰石、碳酸磷矿石、溴矿石、镁盐矿石、硫铁矿石、硼矿石、石灰石、磷灰石、菱镁矿石3、非金属矿物制品主要有:磨料、墨、石墨及碳素产品、碳素、碳化硅4、矿物类矿产主要有:电气石、水镁石、透闪石、钾长石、硅线石、正长石、沸石、蓝晶石、石、蛭石、麦饭石、黄玉、锡石、金红石、叶腊石、长石、冰洲石、雌黄、透辉石、辉长石、霞石、蔷薇辉石、石棉、云母、白石矿、天然油石、天河石、钠长石、石膏、重晶石、硼砂、萤石、方解石、石膏矿、云母石辰砂石5、宝玉石类矿产主要有:橄榄石、绿松石、锂辉石、刚玉、软玉、水晶、红柱石、宝石、天青石、绿柱石、堇青石、孔雀石、褐帘石、泊石、绿帘石、蛇纹石、符山石、石榴子石、玛瑙、冰晶石、金刚石、十字石、硬玉、自然金、阳起石、翡翠、锆石6、黏土类矿产主要有:膨润土、高岭土、火山渣、铁矾土、普通黏土、耐火黏土、硅藻土、凹凸棒石粘土、陶瓷土、火山灰、累托石粘土、伊利石粘土、海泡石粘土。
PCF2022单段锤式破碎机安装使用说明
PCF2022单段锤式破碎机1 概述 (3)2 技术数据 (3)3 工作原理及结构 (4)工作原理 (4)破碎机的传动形式 (4)主要部件简介 (4)3.3.1 转子 (4)3.3.2 壳体 (4)3.3.3破碎板 (4)3.3.4篦子 (4)3.3.5保险门 (4)4安装和试运转8简述破碎机的安装 (8)4.2.1下壳体 (8)4.2.2保险门 (8)4.2.3 篦子 (8)4.2.4 转子 (8)4.2.4.1 锤盘的安装 (8)4.2.4.2 轴承的安装 (13)4.2.4.3 锤头的安装13装 (13)4.2.4.4飞轮和皮带轮的安装134.2.4.5转子的安注意点17装 (13)4.2.5上壳体 (13)4.2.6驱动部分 (13)破碎机的拆卸 (13)试运转 (14)4.4.1空载试车 (14)4.4.2带载试车 (14)5保养和维修 (14)机器保养的一般要求 (14)特殊说明 (17)计划维修 (17)17润滑特别提醒：锤盘外圆堆焊有耐磨层，使用过程中应经常检查，在耐磨层磨损将近锤盘母材时，应及时补焊耐磨材料。
否则，将会缩短转子的使用寿命，甚至报废。
1.概述PCF2022单段锤式破碎机，用于破碎一般中等硬度矿石，如石灰石、砂岩、页岩、石膏、煤和其它中等硬度脆性材料。
其抗压强度可达200Mpa,由于本机具有入料粒度大，破碎比大等特点，可将原矿石一次破碎到符合产品要求的粒度，使过去需要的多段破碎生产系统简化为一段破碎。
这样可同时减少投资和运转费用。
对破碎生产线来说，只要被破碎矿石的物理性质适合，选用这种机型的破碎机是最经济的，因为它投资少，操作维修方便，并能改善劳动强度。
有些单级锤式破碎机，在雨季运行时很容易被潮湿的泥土所填塞。
而具有特殊结构的PCF破碎机就可减少被填塞的可能，且不慎混入机内杂物如：钎子、钻头、铁锤等能通过安全装置自动地被排出机外，而不致引起严重损坏。
这种特别设计的腔型和转子结构，可使锤头的动能最有利地用于破碎矿石，使载荷平稳，电耗低，并能延长破碎机易磨损部件的寿命。
锤式破碎机设备说明书
锤式破碎机设备操作手册LPC2012/11操作说明内容清单1．供货范围 (3)2．操作与维修说明………………………………………………………………………………………………………………4-312．操作与维修说明目录1. 安全 (5)1.1 安全教育 (5)1.2 安全行为说明 (5)2. 技术数据 (5)2.1 设备描述 (5)2.2数据表 (6)2.3 设备工作原理 (7)3. 安装 (15)3.1 一般说明 (15)3.2破碎机的安装 (15)4.润滑 (20)4.1 润滑点的分布(图11) (20)4.2润滑脂的选用 (20)4.3轴承润滑脂的填注与补充 (22)5. 备件 (22)5.1备件索引 (22)5.2备件标准代码表 (27)6 试车和运转 (27)6.1 安全说明 (27)6.2 无负荷试车 (27)6.3 负荷试车 (28)6.4 停车 (28)7 维修和保养 (29)7.1 安全说明 (29)7.2 保养与维修 (29)1．供货范围包括锤式破碎机LPC2012/11专用工具本单位明确规定破碎设备必须严格按照制造执行标准及相关要求进行生产，并通过相关检验要求方至出厂。
设备名称：锤式破碎机设备型号： LPC2012/112．操作与维修说明1. 安全1.1 安全教育包括在使用说明书中的安全使用按照可能造成的危险的严重程度被划分为三个危险层次。
危险！非常可能导致严重人身伤害或死亡的直接危险。
警告！在某种程度上可能导致严重的人身伤害或死亡的危险或危险行为。
注意！能够导致微小的人身伤害，或产品或财产的损坏的危险或危险行为。
1.2 安全行为说明➢未经许可，不得随意操作机器！否则会造成人身安全事故！如果设备存在安全隐患，禁止开车。
➢安全措施没有到位，开车会导致事故发生！只有在所有安全措施都到位，才能开车！➢确保机器不会重起，关闭所有控制箱，取走钥匙! 设警告标示！➢操作人员必须经过培训后方可上岗！2. 技术数据2.1 设备描述本机是水泥行业的专用破碎机，它专门用于破碎作为水泥缓凝剂的石膏。
PC600x400锤式破碎机使用说明书
目录一、技术参数(2)二、用途(2)三、结构简述(2)四、安装说明(3)五、使用须知(3)六、润滑(5)七、可能产生的故障及排除方法(5)八、安全规程(7)九、易损件、轴承明细表(7)十、基础图(8)为了充分发挥本机的使用性能,请用户在使用本机之前先熟悉本说明书,并按照说明书提示进行操作,以保证本机正常工作。
一、技术参数型号PC600×400转子直径(mm) Φ600转子工作长度(mm) 400转子转速(r∕min) 1000进料粒度（mm）≤100出料粒度（mm）≤15生产能力（t∕h） 8-20电功率（KW）22二、用途本机适用于破碎各种脆性材料的矿物,破碎物料为煤、石膏、明矾、砖瓦、石灰石等。
其破碎物料的抗压强度不超过100MPa,湿度不大于15％。
三、结构简述本机主要由机架、转子、篦条、锤头等零、部件组装而成,电动机通过皮带轮-三角带驱动转子,物料由于转子旋转时所产生的锤头对物料的撞击作用及物料的相互撞击而破碎。
机架分上盖和下座两部分,内壁装有防护衬板.转子是由转子轴、圆盘、锤轴、锤头等零部件组成。
转子轴上装有圆盘,盘与盘之间以轴套隔开,盘上装有锤轴,锤头悬挂在锤轴上,当转子轴旋转时,锤头即随着回转。
篦条装置在下机座内壁两侧的篦条架的槽内.四、安装说明本机是由制造工厂装配成整机后供货的,当用户收到本机时应进行检查,以消除在运输过程中所发生的异常。
1.制造厂供给的基础图.仅表示破碎机和电动机的排列位置,用户等参考该图样结合实际情况设计安装图。
2.本机安装在钢筋混凝土基础上,设计基础时应考虑排料位置。
3.为了减少震动,以免机器工作时所产生的震动影响建筑物,本机和混凝土基础中间应嵌以硬木垫板或其他减振材料。
4.安装时,电动机和转子轴的中心应保证平直。
5.本机的传动部分在机器的右方,但位置根据实际需要而变更。
五、使用须知(一)启动前的准备工作1.检查轴承内是否有足够的润滑脂；2.检查所有的紧固件是否完全紧固；3.检查机体内是否有金属或其他不易破碎的杂物；4.检查锤头与篦条之间的间隙是否正常；5.用手转动转子,观察其是否正常,旋转方向是否正确,锤头与其他零部件是否相撞。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
PC系列锤式破碎机使用说明书
一、概况及用途
锤式破碎机适用于破碎各种脆性材料的矿物, 如水泥、建材、煤炭、化工冶金、盐、白亚、石膏、明矾、砖、瓦、石灰石、矿山、道路、燃油等硬度粉碎。
还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料以回收石棉纤维等等。
另外, 锤式破碎机不但可用于破碎生产线, 制砂生产线, 也可在选矿生产线中替代圆锥式破碎机。
该破碎机能够改变用户需求之间的差距, 改变出料粒度, 以满足不同破碎机用户的不同需求。
PC系列锤式破碎机破碎的主要材料
材料包括: 岩石类矿产、元素类矿产、非金属矿物制品、矿物类矿产、宝玉石类矿产、黏土类矿产。
1、其中岩石类矿产主要有:正长岩、页岩、粗面岩、凝灰岩、片麻岩、脉石英、板岩、砂岩、蛇纹岩、花岗岩、石英、石灰岩、玄武岩、泥灰岩、角闪岩、辉石岩、闪长岩、辉长岩、辉绿岩、大理岩、白云岩、橄榄岩、安山岩、珍珠岩、白垩、泥岩、硬岩
2、元素类矿产主要有:砷矿石、盐矿石、钾盐矿石、磷块岩、自然硫矿石、碘矿石、硫矿、硅灰石、碳酸磷矿石、溴矿石、镁盐矿石、硫铁矿石、硼矿石、石灰石、磷灰石、菱镁矿石
3、非金属矿物制品主要有:磨料、墨、石墨及碳素产品、碳素、碳化硅
4、矿物类矿产主要有:电气石、水镁石、透闪石、钾长石、硅线石、正长石、沸石、蓝晶石、石、蛭石、麦饭石、黄玉、锡石、金红石、叶腊石、长石、冰洲石、雌黄、透辉石、辉长石、霞石、蔷薇辉石、石棉、云母、白石矿、天然油石、天河石、钠长石、石膏、重晶石、硼砂、萤石、方解石、石膏矿、云母石辰砂石
5、宝玉石类矿产主要有:橄榄石、绿松石、锂辉石、刚玉、软玉、水晶、红柱石、宝石、天青石、绿柱石、堇青石、孔雀石、褐帘石、泊石、绿帘石、蛇纹石、符山石、石榴子石、玛瑙、冰晶石、金刚石、十字石、硬玉、自然金、
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
阳起石、翡翠、锆石
6、黏土类矿产主要有:膨润土、高岭土、火山渣、铁矾土、普通黏土、耐火黏土、硅藻土、凹凸棒石粘土、陶瓷土、火山灰、累托石粘土、伊利石粘土、海泡石粘土。
二、结构概述
1、本机主要由机架、转子、筛子、锺子等零部件组合而成, 电动机经过皮带驱动转子, 物料由于转子旋转时所产生的锤头对物料的撞击作用而破碎。
2、机架分上盖和下座两部分, 内壁装有防护衬板, 以防止机架内部磨损, 机架上装有位于上架的壁上的小门, 用于调节破碎板后壁的小门, 用作清除不易破碎的物料。
3、转子是由转子轴、轴承、锤盘、锤轴、锤头等零件组成。
转子轴上装有锤盘、盘与盘之间以轴套隔开, 盘上装有锤轴、锤子悬挂在锤轴上, 当转子轴旋转时, 锤子即随着回转。
4、筛条装置在下座内壁两侧的筛长架的槽内。
筛条架下面装有偏心轮备作调整筛长与锤子之间的间隙之用。
三、安装说明
当用户收到本机时应进行检查, 以便消除在运输过程中所发生弊病。
1、本公司供给的基础图。
用户等参考该图样结合实际情况设计安装图。
2、本机应安装在混凝土基础上, 设计基础时应考虑排料位置。
3、为了减少振动, 以免机器工作时所产生的振动影响建筑物, 本机和混凝土基础中间应嵌以硬木垫板或其它缓解振动材料。
4、安装时, 电动机带轮和转子端带轮应保证平直。
