波音飞机线路测量基础R1

合集下载

RNP APCH 运行要点R1——【运行知识】

RNP APCH 运行要点R1——【运行知识】
• 放轮,襟翼15
着陆形态
18
➢ 建立着陆形态
通过FAF后飞机开始沿五边进近航径下降时,选择着陆襟 翼,减速到五边进近速度,并执行着陆检查单。
如果航图上的 FAF 距离跑道过近不能稳定进近,考虑比 FCOM 程序 提前建立五边俯仰方式,并设置进近和着陆型态。
注:利用地图显示上的 VNAV 轨迹偏差指示可以帮助监控垂直剖面。
RNP APCH 运行要点
波音大队安技室
2020/9/10 1
机组资 质
机载设 备
机场程 序验证
实施RNP APCH
2
RNP APCH训练只包括理论训练和模拟机训练,航线 资格暂不做要求。
3
➢ 核实机场是否通过RNAV(GNSS)仪表进近程序验证
1、核实RNAV(GNSS)仪表进 近程序可用性通告。 2、核实航行通告。
需标注代码“S2”
S2:具备BARO-VNAV的RNP APCH
➢ 核实机场进近图中标注为“RNAV(GNSS)”进近
目前深航只能实施无RF航段的“RNAV(GNSS)进近”程序
➢ 最低标准的设置
准备
最低标准设置
进近
低温修正
LNAV+VNAV LNAV+VS
DA(H) MDA(H)+50英尺
不需要 需要
PM侧ND设置
1、严格遵守相关高度/速度限制,防止五边切过。 2、当雷达引导到五边时,选择直接切入航道至FAF(五边延长线), 这样可以开始正确的LNAV航路点排序。
➢ 五边进近剖面
核实RNP
✓核实ANP<RNP; ✓核实进近RNP为0.3NM(RNAV GNSS进近); ✓进近过程中不显示“ UNABLE REQD NAV PERF - RNP ”

机场基本技能培训课件:线路标准施工基础

机场基本技能培训课件:线路标准施工基础
助使用者学习如何使用手册获得信息。 手册索引-关联到手册正文的各个章节,帮助使用人索引相关信
息。索引的类型包括: (1)字母序列索引-通过关键词查找相关信息 (2)件号索引-通过件号查找相关信息 (3)杂项参考索引-通过非标准件号查找相关信息 (4)工具参考索引-通过件号查找工具信息 (5)替换表格
Text
2011
3.3 退钉送钉工具
以红白退送钉工具为例
退钉工具的使用
一. 退钉前的检查
确保工具无破损
二. 退钉
a) 选择工具合适的一头;(塑料 工具的白色一端)
b) 将导线划入工具中,导线完全 被包住;
c)
将工具沿导线划入到销钉孔中
,推到底;
d) 确保解锁,将导线和工具一起 拉出;
e) 确保所有部件没有损伤
STRIPMAS2T01E1R and DAVUM tools
1.常用绝缘去除工具选用与替代 1) 刻刀或手术刀 使用刀剥线时,要将导线与刀口
成90度; 使用刀剥线适用于:
— 导线截面尺寸大于5mm2 或 wire gauge 10以上
— 防火导线 — 屏蔽线 — 同轴电缆
2)剥线钳 剥线钳是一种手动操作的绝缘去 除工具,只需更换不同类型的刀片就 可完成多种类型导线的绝缘去除工作 。 对于屏蔽导线和同轴电缆,以及导线 截面积大于5mm2或者导线规格超过 AWG10的导线,可以使用专用的电 缆刀进行绝缘去除工作。剥线钳的操 作程序如图所示。
波音飞机线缆标识打印规则: 1、导线束上每隔6~12ft作一个标识; 2、导线束末端一般不超过3in作一个标识,3in以下的导线可以不用 作标识。 3、两芯和多芯屏蔽电缆只在两端加套管作标识,单芯电缆和同轴电 缆每隔6~12ft作一个标识。 4、为航空器新增功能的导线束都没有作标识,需要维护人员每隔6ft 作一个导线束标识; 5、上述尺寸是最低要求,施工中可以高于这个标准,为了方便施工, 可以每隔3in作一个标识。

BOEING飞机线路屏蔽环路分析及维护

BOEING飞机线路屏蔽环路分析及维护

BOEING飞机线路屏蔽环路分析及维护作者:苏文波来源:《中国新技术新产品》2013年第16期摘要:为了减少雷电/高强度辐射区域对飞机正常飞行的影响,BOEING要求对飞机关键系统线路屏蔽环路的完整性进行定期检查。

因此在实际维护工作中,如何正确测量环路电阻并在发现异常的情况下快速准确找出故障点消除安全隐患就显得尤为重要。

本文试着从屏蔽环路分析入手,结合维护实践就该方面问题进行探讨。

关键词:雷电/高强度辐射区域(HIRF);屏蔽环路;环路电阻中国分类号:TM93 文献标识码:A1 屏蔽环路介绍根据BOEING相关手册介绍,为了减小雷电/高强度辐射区域(HIRF)等特殊环境对飞机运行造成的危害,BOEING飞机制造厂把整个飞机的结构当作一个地,使用屏蔽导线与飞机结构地相连,建立了屏蔽环路。

如果在电缆的两端都将屏蔽接地,则使耦合产生的电流通过屏蔽地线循环回到飞机结构地,防止因感应产生的电磁场对飞机系统内部电路的干扰,从而减少HIRF及雷电对飞机安全的影响。

导线屏蔽功能的好坏取决于其环路电阻,阻值越小,则屏蔽越好。

通过监控其环路电阻值,即可判定屏蔽层保护内部线路的能力。

任何阻值的增加都表示相应的屏蔽环路已存在某种问题。

对于Boeing飞机,FAA要求Boeing公司建立一套雷电/HIRF防护执行计划,在飞机的整个运营过程中监控飞机屏蔽保护的完整性,以对飞机的主要控制系统,以及易受雷电/HIRF影响的关键和重要系统进行保护。

这个保护计划要求每隔一段时间对一些关键和重要系统的电缆、电线的屏蔽回路进行检查,对常规维护不易发现的插头、接地及其它一些安装问题进行检查。

这样检查的目的是将屏蔽回路的完整性与飞机出厂时的情况相比较,如果有性能降低的情况发生,则表示已不能完成其设定的保护功能,需要进行维护和维修工作。

2 屏蔽环路类型一般情况下,BOEING飞机线路的屏蔽环路主要有以下两种类型:(1)电缆插头的两端都与飞机的结构地相连由电缆的屏蔽线的两端通过插头和飞机结构地相连,形成电流回路。

飞机维修 波音线路图的使用

飞机维修 波音线路图的使用

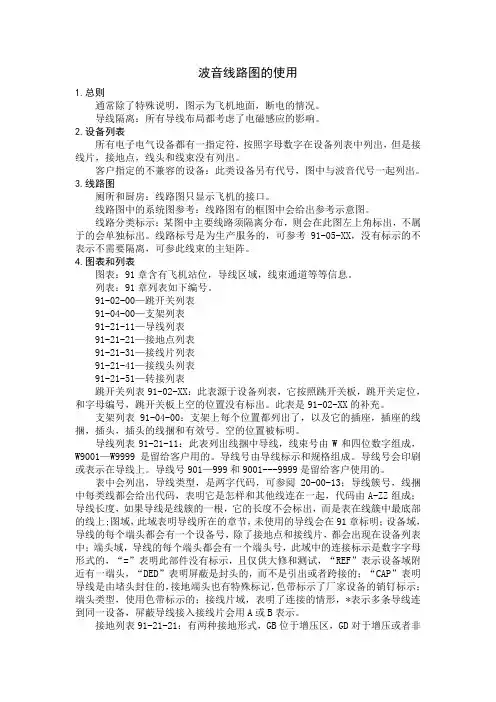

波音线路图的使用1.总则通常除了特殊说明,图示为飞机地面,断电的情况。

导线隔离:所有导线布局都考虑了电磁感应的影响。

2.设备列表所有电子电气设备都有一指定符,按照字母数字在设备列表中列出,但是接线片,接地点,线头和线束没有列出。

客户指定的不兼容的设备:此类设备另有代号,图中与波音代号一起列出。

3.线路图厕所和厨房:线路图只显示飞机的接口。

线路图中的系统图参考:线路图有的框图中会给出参考示意图。

线路分类标示:某图中主要线路须隔离分布,则会在此图左上角标出,不属于的会单独标出。

线路标号是为生产服务的,可参考91-05-XX,没有标示的不表示不需要隔离,可参此线束的主矩阵。

4.图表和列表图表:91章含有飞机站位,导线区域,线束通道等等信息。

列表:91章列表如下编号。

91-02-00—跳开关列表91-04-00—支架列表91-21-11—导线列表91-21-21—接地点列表91-21-31—接线片列表91-21-41—接线头列表91-21-51—转接列表跳开关列表91-02-XX:此表源于设备列表,它按照跳开关板,跳开关定位,和字母编号,跳开关板上空的位置没有标出。

此表是91-02-XX的补充。

支架列表91-04-00:支架上每个位置都列出了,以及它的插座,插座的线捆,插头,插头的线捆和有效号。

空的位置被标明。

导线列表91-21-11:此表列出线捆中导线,线束号由W和四位数字组成,W9001—W9999是留给客户用的。

导线号由导线标示和规格组成。

导线号会印刷或表示在导线上。

导线号901—999和9001---9999是留给客户使用的。

表中会列出,导线类型,是两字代码,可参阅20-00-13;导线簇号,线捆中每类线都会给出代码,表明它是怎样和其他线连在一起,代码由A-ZZ组成;导线长度,如果导线是线簇的一根,它的长度不会标出,而是表在线簇中最底部的线上;图域,此域表明导线所在的章节,未使用的导线会在91章标明;设备域,导线的每个端头都会有一个设备号,除了接地点和接线片,都会出现在设备列表中;端头域,导线的每个端头都会有一个端头号,此域中的连接标示是数字字母形式的,“=”表明此部件没有标示,且仅供大修和测试,“REF”表示设备域附近有一端头,“DED”表明屏蔽是封头的,而不是引出或者跨接的;“CAP”表明导线是由堵头封住的,接地端头也有特殊标记,色带标示了厂家设备的销钉标示;端头类型,使用色带标示的;接线片域,表明了连接的情形,*表示多条导线连到同一设备,屏蔽导线接入接线片会用A或B表示。

A320线路测量基础R0

A320线路测量基础R0
1 RANGE 可以选择数字的位数 2 在旋钮选择了档位后,如果某一档位有
两个功能的时候,按此按钮可以进行功能 切换
3 交流电压,交流频率 4 直流电压 5 交流和直流毫伏 6 阻值 7 和阻值档类似,当短路时会发出蜂鸣
1. 找准图中的钉/线 2. 量正确
3. 按测量的目的,如果要测量的仅仅是导线通 路和绝缘性,要通过线路图确定导线所连接 的用电设备
5.飞机在运行过程中出现线路故障时,不严格按照标 准线路施工手册的要求进行修理,使线路修质量不 高,从而造成日后修理线路频繁发生类似故障
1.目视检查:该方法一般用在对较易接近区域的插
头、线路接头、导线外观的 检查;主要检查内容 为线路外绝缘层损伤、金属线磨损烧蚀的裸露、 插头损伤、插钉弯曲烧蚀等等,目视检查方法的
飞机号 B6320
One or both wipers inoperative
使用三用表,测量6DB2 A 的电压。选择万用表“直流电压档” 一支表笔连接A端,另外一只接地
无电压,检查4DB2 pin2到6DB2 A 的通路 情况,选择接地法,
使用万用表直接测量, 如果电阻很小接近0, 说明没有问题,如果
3. 对于一些特殊部件的测量,一定要依据AMM 或者ESPM的要求使用特殊工具,如机翼过热 环路、燃油箱内接地电阻的测量等。
12
3 4 5 6 7
使用前检查校验期,是否有效,检查电量 是否充足,各个档位测试一下,是否正常
测量电压电阻时,红表笔选择红色的VΩ 插孔,黑色表笔选择黑色插孔即可
测电流时,红表笔选择红色电流插孔
3.线路外层的绝缘层随时间的增加,出现老化、脱落 的情况,造成金属线路的外露,从而使信号出现异 常。
4.飞机上的线路连接设备如插头、接片等很多是分布 在高温、高振动和高污染区域,由于电气设备长期 在这些区域通电工作,使得接触金属表面产生金属 氧化膜和化学腐蚀层。这些会使线路接触表面的电 阻大大增加,从而在接触面之间形成一定的压降, 造成飞机系统工作信号的不稳定。

波音飞机电路排故分析

波音飞机电路排故分析

经验教训:定期检 查导航系统电路, 加强维护保养
故障现象:发动机无法启动,点火系统电路故障 故障原因:点火系统电路板故障,导致发动机无法启动 排故过程:检查点火系统电路板,发现故障点,修复故障 排故结果:发动机点火系统电路故障排除,发动机恢复正常工作
PART FOUR
确保电源关闭: 在进行任何电路 排故之前,必须 确保飞源自电源已 经关闭,以避免 电击危险。
电源系统:提供电能,确保飞机正常供电 控制系统:控制飞机各个系统的运作,包括飞行控制、起落架控制等 指示系统:显示飞机各系统的状态信息,便于机组人员监控 通讯系统:保障飞机内外的通讯联络,包括无线电、卫星通讯等
采用了先进的数字信号处理技 术,提高了信号传输的稳定性 和可靠性
高度模块化设计,易于维护 和检修
PART THREE
故障分析:检查电路图,发 现起落架控制电路存在短路
故障现象:起落架无法正常 放下
故障排除:更换短路线路, 测试正常
经验总结:定期检查电路, 确保飞机安全
故障现象:飞机无 法定位,仪表显示 异常
故障排查:检查导 航系统电路,发现 短路和断路问题
解决方案:更换故 障元件,修复电路
abc,a click to unlimited possibilities
汇报人:abc
CONTENTS
PART ONE
电源系统:提供电能,保证飞机正常供电 灯光系统:包括客舱照明、着陆灯等,提高能见度 电子系统:控制飞机各系统的工作,确保飞机安全运行 通信系统:保障飞机与地面、乘客之间的通信联系
使用合适的工具: 使用专为波音飞 机设计的排故工 具,避免使用不 合适的工具造成 损坏。
遵循操作步骤: 遵循波音飞机电 路排故的规范操 作步骤,不要尝 试跳过或简化任 何步骤。

SHA-737NG航线维修标准 R1 (1)

SHA-737NG航线维修标准 R1 (1)

绕机线路检查要求前部机身:机头蒙皮外表无损伤;雷达罩无损伤和雷击痕迹;皮托管、全温探头、迎角传感器正常,皮托管周围区域蒙皮无损伤、起皱;目视检查各天线完好无损伤;排放孔/排放口区域无异常渗漏;前起落架和轮舱:前起落架和舱门区域无损伤及渗漏;减震支柱内筒正常伸长、洁净;扭力臂连接销螺帽的保险紧固件完好;机轮轮缘及固定螺杆无损伤;轮胎磨损未超标;(标准见附注)前起落架滑行灯外表无损伤;右中部机身:机身蒙皮外表无损伤;检查机组氧气系统绿色释放指示片完好;右机翼照明灯、右可收放着陆灯、下机身防撞灯、右翼根着陆灯和转弯灯、应急灯外表无损伤;通讯导航天线无损伤;静压孔无堵塞和覆盖物,RVSM敏感区域范围内蒙皮无损伤、起皱;右发和吊架:右发动机进气道处的T12探头无堵塞和损伤,锁扣锁定;进气整流罩、整流锥、进气道、消音板、风扇叶片、防磨层、反推、排气尾喷管、尾锥和可视的涡轮叶片应无损伤;滑油箱加油口盖应盖好;各余油管/排放管油液泄漏不超标;(漏油标准参考AMM TASK 71-71-00-200-801-F00)右机翼:航行灯和频闪灯清洁无损坏;从地面目视检查机翼下表面和翼尖应无明显损伤和燃油渗漏;放电刷在位完好;燃油加油面板锁定无损伤;右主起落架和轮舱:右主起落架和舱门区域无损伤及渗漏;减震支柱内筒正常伸长、洁净;扭力臂连接销螺帽的保险紧固件完好;机轮轮缘及固定螺杆无损伤;轮胎磨损未超标;(标准见附注)刹车指示销磨损未超标;(设置停留刹车时,指示销伸出量航后应≥0.5mm;短停时应≥0mm)后部机身及尾部操作舵面:机身蒙皮外表无损伤;从地面目视检查升降舵、水平安定面、方向舵、垂尾的可视部分应无明显损伤和异常液体渗漏;通讯导航天线无损伤;放电刷应完好在位;机身尾部防磨板(仅适用于737-800型飞机)有无擦地的迹象。

若有擦地的迹象,则检查尾橇缓冲器组件的警告标牌能否可见绿区部分,若看不见绿区,则更换缓冲器。

APU区域:APU进气口、APU冷却空气进口及排气口无损伤、无阻塞,APU余油口无渗漏或漏油不超标;(漏油标准参考AMM TASK 49-16-11-200-801)左主起落架和轮舱:参照右主起落架和轮舱标准左机翼:航行灯和频闪灯清洁无损坏;从地面目视检查机翼下表面和翼尖应无明显损伤和燃油渗漏;放电刷在位完好;左发和吊架:参照右发和吊架标准左中部机身:机身蒙皮外表无损伤;左机翼照明灯、左可收放着陆灯、左翼根着陆灯和转弯灯、应急灯外表无损伤;通讯导航天线无损伤;静压孔无堵塞和覆盖物,RVSM敏感区域范围内蒙皮无损伤、起皱;轮胎磨损更换标准:飞后:在本站或基地,装机轮胎上任一处沟糟磨平,必须更换;在外站如有备轮按照本站/基地标准执行,如无备轮则可按照短停标准执行。

波音飞机线路测量施工基础

波音飞机线路测量施工基础

7.测量怎么找“地”。

传统波音飞机(非B787,B787找CDN绿色线, 此处略过) 飞机的地是机身金属,飞机的部件很多接地到机 身,包括电子设备架等等
找地的步骤: 1,找可识别明确的地。 2,找判断是地的位置不同的两个点。三用表电阻 档,两点之间的电阻很小接近0欧,这两个点都 可以判断为地。
三:测量

没有人不查资料就可以知道怎么量解决问题。没有 工作准备,几乎量不到什么
另外一方面的问题,位置!!!

位置
怎样从图找位置,这个章节是什么手册?
WDM
特殊情况需要靠站位
有些需要“想象力”
求找位置
GL LIST
线长为0英尺0英寸?

用WDM演示举例
例故障隔离理解应用
例1: 看清楚,明确测量检查做到什么程度
飞机电气线路测量施工 航线维护基础
GAMECO ROCKY 2015-6
例如1
拿到这样的步骤,如何做?位置在哪里, 因为工卡没有附图?
例2 你是否仅仅是用CRC喷一喷?
注意这个没有?
例如3 按FIM排故程序做时
看到这样的步骤如何做?给两个钉号,要求CHECK OF THE WIRING,什么叫a check of the wiring???

2. FIM introduce
识别
基础问题的解决?
施工和标准 MM:ATA20 ATA70 SWPM


本课程目标:
1
2,找位置
3,基本步骤
二,基础了解哪些?

1是什么?
ABCDEFGHIJKLMNOPQ

2 识别
3 插头和插座识别

4,量测量检查通路

浅谈波音标准线路施工手册的使用

浅谈波音标准线路施工手册的使用

LB_■-■工业与信息化TECHNOLOGY AND INFORMATION 浅谈波音标准线路施工手册的使用于善祥山东太古飞机工程有限公司山东济南250107摘要在日常维护波音飞机过程中,维修人员经常使用SWPM查询部件和工具的件号等信息。

本文结合实际工作经验,以737飞机为例总结常见部件和做线工具件号的查询技巧,指导年轻维修人员快速入门,供专业维修工程师参考。

关键词SWPM;维修人员;做线1术语1.1WTC-WIRE TYPE CODE线束类型代码。

WDM中该代码简写为TY。

WTC用来标识导线的件号,主要用于通过WDM中的TY到SWPM中查找WTC 对应的导线件号。

1.2AWG-AMERICAN WIRE GAUGE美国标准线径。

AWG是导线内部导体的直径,不包括绝缘层。

1.3CAU-CIRCULAR AREA UNIT圆形面积单位。

表征导体CONDUCTOR,接线片TERMINAL,死接头SPLICE和拼接适配器ADAPTER的截面积尺寸。

SWPM20-30-11有导线CAU和AWG之间的换算关系,接线片和死接头的CAU是通过CRIMP BARREL SIZE确定的。

1.4INSERT CONFIGURATIONS插入构型。

用来确定插钉的件号以及插钉、电插头的尺寸。

1.5CRIMP BARREL SIZE公母钉末端接触尺寸。

插钉的CRIMP BARREL SIZE与对应的电插头孔的尺寸SIZE相同。

1.6ENGAGING END公母钉末端夹接筒尺寸。

对于标准插钉,CRIMP BARREL SIZE和ENGAGING END数值相同。

对于特殊插钉,这两个数值不相同。

1.7SETTING压钉工具的设置值。

导线和插钉的尺寸不同,选择压钉工具的设置值也不相同,用来保证插钉和导线之间的压接效果最佳。

压钉工具设置了不合适的SETTING,导线压接过紧或过松会导线松脱,引起飞机故障,影响飞行安全旳。

1.8WIRE O.D.导线的外径尺寸。

航线量线技巧

航线量线技巧

飞机电器线路测量技巧量线的话,一般而言就是测量该段线路的导通性和绝缘性。

就目前应用的办法较多的采用测量该段线路的电阻。

针对一些探测元件或者传感器的内阻,方法雷同。

根据简单的物理知识得知,如果一段线是连续的,则该段线路必定有电阻,而且电阻值是欧姆级别的;如果一段线是绝缘的,则该段线路与飞机结构或者“地”是开路的,则实际用欧姆表测量出为“OL”或者兆欧级别的。

类型一:利用飞机地。

由于飞机上设备的局限性,有时我们往往利用飞机这个“地”来测量导通性和绝缘性。

6349飞机曾出现过飞机14HK信息,根据TSM排故后,疑为线路故障导致,参考下图:实际施工测导通性时:我们没办法用万用表一头ZC,一头14HK后部,这时我们可以借助飞机这个“地”来进行测量,可以把ZC后部的4B用保险丝接地,然后到14HK后部需要测量地方,连接万用表,这时就可以形成环路来测量8HK-AB/4B钉对14HK-AB/A钉之间线路;隔离性就容易了,只要ZC这头“地”断开,直接测量14HK后部和地之间的电阻,“OL”就是绝缘的。

重要提醒:建议在施工之前要对AWM进行查询,以确定该段线路内无其他设备或者隔离掉这些相关设备,防止测量不准确。

这一例子如8HK到14HK之间有多个设备,如213VT,227VC,281VC,1939VC等。

当时测量,8HK-AB/4B钉对14HK-AB/A钉之间线路导通和隔离性异常;进一步测量发现1939VC-A/20钉对14HK-AB/A钉之间线路的导通性电阻值较大,而且处于变化;另外绝缘性也非常差。

随后对该段区域的线路进行详细检查,发现在一扎带捆绑的线束中线号为2163-6045断裂。

修复之后,该故障未再出现。

类型二:摇线法。

发动机区域经常出现间歇性的故障,更换部件后仍出现故障,这时就要考虑线路问题,因发动机处于高震动区域,线路问题的可能性大增,参考下图。

6328右发LOOP B 火警,该故障一直是间歇性的,航后测量线路也无法判断。

波音常用手册查询

波音常用手册查询

301-399勤务,主要放在AMM的第12章 中,这一章中包含了对充灌项目的说明, 例如:燃油、滑油,液压油和轮胎压力等。
飞机维护手册(AMM)—使用查询
页块:
1-99 描述/功能 101-199 部件位置 201-299 维护操作
401-499是拆卸与安装。给出航线可更换 件(LRU)具体的拆装步骤,并提供图例与 步骤相对应。
工装清单
工装可分为三种类型:
标准工装STD 通用工装COM 特殊工装SPL
飞机维护手册(AMM)—前言
消耗材料与工装供应商清单
飞机维护手册(AMM)—前言
小结:
前言中的introduction部份是对手册格式的说明 及工卡内容的介绍,可通过这部分学习AMM的查 询和使用方法。
前言中的各类清单,方便用户在使用AMM手 册时,查询到相关资料。
故障隔离手册(FIM)
故障隔离手册提供了故障隔离的程序以修复飞机 上的各类故障。
结构修理手册(SRM)
结构修理手册的内容是对飞机结构的损伤及对其 进行修理作出指导性的说明。
维修计划文件(MPD)
维修计划文件给出各类计划维修检查的工作 项目。航空公司可根据MPD制定维修方案和计 划维修工卡。
放行偏离指南(DDG)
此页块中给出了针对某些项目的详细 检查,要求符合其明确的标准。一些定量 的标准(如油液渗漏),可作为航线遇到非 例行情况时,是否放行航空器的依据。主 要有:
29-00-00 液压油外漏检查
32-11-21 主起减震支柱漏油检查
71-71-00 发动机余油管漏油检查
28-11-00 燃油箱渗漏检查。
1
201-299的内容是针对某些系统的标准 操作程序,例如:给飞机提供气源、电源、 液压源,启动APU等等。

线路测量培训 课件3 波音飞机系统故障与测量R3

线路测量培训 课件3   波音飞机系统故障与测量R3

波音回复邮件如下。其他用户换了GCU就好了,关于信息的触发没有 系统逻辑。建议继续做如下工作: 1).检查耦合器的接线桩及导线。 2).检查电子架插头的插钉有无缩钉。 3).按FIM 24-21, task 802仔细检查线路,边摇晃边量, 高度注意APU高振区,拆开卡子检查导线有无磨损,用10倍放大镜 仔细检查APU发电机插头DM24003A的插钉有无摩擦腐蚀。 4).更换APU发电机
Visual inspection often also involves, shaking, listening, feeling, and sometimes even smelling the component being inspected.
航线二车间
Visual inspection consists of at least two major processes.
航线二车间
IDG线束
航线二车间
虚电压案例 (本月某B737
ADF不工作的故障)
航线二车间
线路故障目视检查
测量作为排故的手段,测量什么,怎么测量,一切的目的其实仅仅是 为最少的,最简的测量。就这个意义来说,能通过目视检查找到故障 点避免测量过程,是积极有益的。 目视检查线路因此有积极的意义。一是为防止故障出现,二是为在线 路排故测量中及时找到故障点,避免故障重复。
航线二车间
总结: 事后诸葛亮? 1,对FIM的利用不足?未及早的利用FIM提供的信息使用另外一个维 护码 2,对肯定故障出现在线路上信心不足?(更换发电机的工作白做了)
3,测量线路,检查线路的手段不足?
4,是否关注高振区线路,插头部位,是否使用摇动导线的办法检查?
航线二车间
777单一皮托管不加温故障

RNP APCH 运行要点R1——【运行知识】

RNP APCH 运行要点R1——【运行知识】

➢ 监控导航偏差(水平偏差)
水平RNP/ANP在 仪表中的显示
2020/9/10
20
➢ 监控垂直偏差(垂直偏差)
2020/9/10
21
➢ 调复飞高度时机
✓VNAV 进近时,建立五边下降且低于复飞高度 300 英尺以上时调定复飞高度。
注:若复飞高度低于穿越 FAF 高度,机组必须等飞机低 于复飞高度至少 300 英尺时才能在 MCP 上调定复飞高度, 这样可以避免在五边下降过程中飞机改平。
需标注代码“S2”
S2:具备BARO-VNAV的RNP APCH
➢ 核实机场进近图中标注为“RNAV(GNSS)”进近
目前深航只能实施无RF航段的“RNAV(GNSS)进近”程序
➢ 最低标准的设置
准备
最低标准设置
进近
低温修正
LNAV+VNAV LNAV+VS
DA(H) MDA(H)+50英尺
不需要 需要
✓深航波音机队 B2667、 B2669两架飞机不具备 RNP APCH能力。
✓具体的可参见飞机侧壁 的运行规范。
➢确认天气条件满足RNP运行要求; ➢检查飞机故障保留项目清单,确认飞机满足RNP运行要
求。
➢检查放行资料中RAIM预测满足运行要求
RNP 0.3 ;有效时 段等
➢ 放行单中的PBN性能栏
MDA( H)以下!
如果在DA不能获得用于继续进近的目视参考,应立即执行复飞程序
一、遵守高度/速度限制,防止不能建立五边
二、FAF之前2NM内:
1、确认系统处于进近模式(RNP0.3)
2、设置DA(H)/MDA(H)
3、垂直导航接通
4、检查主高度表差100英尺以内

飞机量线培训PPT课件

飞机量线培训PPT课件
第27页/共50页
• 排故是一系列逻辑思考的过程 • 问题是什么?原因是什么?
排故思想: • 是排故过程的综合使用的思维习惯。
• 基础是: 了解系统。工作模式,故障指示,系统部位分析,接口系统。
• 不要受理论控制,有一定的大局观 • 来源于真的懂 ,不仅仅是书面叙述的原理,必须进一步分析 • 敏锐焦点 • 追溯和追问的能力 • 建立自己的知识库 • 经验,自己和他人的经验 • 自我教育,
第41页/共50页
• 小结: 以上的所有“法”其实都可以X掉!事后分析看问题往往可以
总结出超过一百种办法。 到底什么决定思考/思维的选择。其实所有的不同在于 知识 个性 习惯 训练 经验 这就是为什么排故是艺术的原因。它有创造力的成分,
我们可以按书排故和我们懂得书怎么教我们排故是两个层次。
第42页/共50页
• 对于飞机的导线,测量电压,电阻 • 对大多数电气设备的线圈测量的是电阻 • 对于一些电气设备测量的是电感 • 对于一些电气设备测量的是电容 • (对于某些工卡的要求,会要求测量电流) • 对于符号中的部件测量区别
第8页/共50页
在一个电气线路里可以这样理解 • 电阻阻碍电流(分压原理) • 电感阻碍电流的变化 • 电容阻碍电压的变化
第38页/共50页
• 4)试探法 故障: 马达不工作
先肯定某部分正常再验证故障现象和得到测量结果 a,保证某部分的电路工作结果 电路的部分移除或跨接 jumper b, 保证某一的工作条件实现 信号通或断模拟实现
第39页/共50页
思考题
第40页/共50页
• 5)筛选法,矛盾法(现象与事实)等等 多个条件的筛选 对应故障现象的理论和实际结果的冲突矛盾推断出结论。 例子
3)追逐你的个人爱好,发挥想象力创造力 每一种爱好都有逻辑学问。

波音飞机线路测量基础R1

波音飞机线路测量基础R1

线路导线识别对线路测量工作的意义
• 1,量对! 测量时实物上找得准图纸的钉/线。
• 2,量正确! 按测量的目的, A,如果要测量的仅仅是导线通路和绝缘性,要通过图
纸确定它是一根“干净的线”。 这是指:经过部件的拆除 ,测量针对的仅是导线,该导线没有连接到任何用电设备 。
B,如果要测量线路连接的部件的电气参数,那么线路 上除了该部件外,就不能有其他的部件连接到该线。注意 ,这时候的测量就不能轻易用兆欧表测量绝缘!!!
航线二车间 飞机维护培训
波音飞机线路测量基础
目录
• 一,线路测量的预判断和识别 • 二,线路测量目的 • 三,线路测量方法 • 四,线路测量排故思想 • 五,线路测量工作步骤补充提示
警告:本课件涉及的对飞机系统的测量仅适用与现役波音飞机技术图纸。
一,线路测量的预判断和识别
• 导线用于连接飞机各系统设备,是飞机工作系统 的重要组成部分,在飞机系统故障的排故过程中 线路检查极为重要。
辨识设备架(控制器)插座
左图为电子架控制 器后的插座连接。 控制器后的插座一 般会有好几个,在 线路图上以AA, AB,AC等标识,在 线路图上红色圈定 的是E插座,蓝色圈 定的为B插座,测量 的时候注意找准是 哪个插座!
插座固件上有字母, 此处标志分别为A, B。代表DxxxxAA和 DxxxxAB插座
• 方法2就是相当于将三用表的表笔线加长。利用的是额外
的导线。这样的导线,通常可以按线路图找到这样的一根 。在确认该线正常的话,就可以用来测量其他的导线。
短接 插头 两个

如图,如果红
色线确认过正
常,就可以通
பைடு நூலகம்过短接红色线
三 用 表 测 量
路到其他绿线 钉然后在线路 的另一端测量 通路。验证绿 线的通路状况。

飞机维修 机务外场常用导线,接线片,接线管,插钉件号的确定讲解

飞机维修 机务外场常用导线,接线片,接线管,插钉件号的确定讲解

外场常用导线,接线片,接线管, 插钉件号的确定
• (3)在WDM手册的 WDM ,DIAGRAMS里面,找到 FRONT MATTER,在 那一栏下有INTRODUCTION SECTION ,然后找到CODES,前几页是厂 家代码的缩写和地址。在第四页就可以找到了所有TT代码的含义 (我们可以解码了)N 表示 High Temperature Lug,#10Stud 说 明了这种TT代码的接线片之特性,用于高温区域, #10Stud 表示 该接线片安装螺栓的型号,我们还可以得到接线片的主件号 BACT12M()
外场常用导线,接线片,接线管,插 钉件号的确定
• (4)接着回到SWPM 20-30-12,在该章节的第八页有一个线径和 CAU的换算关系表根据线径GAUGE 14,找到对应的CAU为38,回到 SWPM20-30-11,根据上面得到的接线片的主件号 BACT12M(), 在目录里找到,知道是在该章节的15页。
外场常用导线,接线片,接线管,插 钉件号的确定
外场常用导线,接线片,接线管,插 钉件号的确定
外场常用导线,接线片,接线管,插 钉件号的确定
• (1) 在Table V中有INSERT CONFIGURATION 18-11 。这里 的18表示插头外形的尺寸大小(SIZE 的大小),11一般情况下表 示该插头内有11根钉。在表中也给出了这11根钉中,有一根是2号 的屏蔽钉,另外十根是16号普通钉。在表中给出了这两种不同钉 的件号。 • (2) 在20-61-11这一章节的目录里面,第70页给出了插头的 组装方法,也给出了退钉装钉的工具。对于退屏蔽钉和同轴钉的 特殊工具也给出了。值得一提的是,在选退钉工具时候,一个 contact engaging end size 对应一种退钉工具,意思是几号钉 用几号的退钉工具。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

仪表使用注意事项
• B,三用表测量
三用表测量时时,注意功能档的选择,否则有可 能损害仪表。另外,测量时双手不能一起触摸到 表笔/针,这是因为这样的操作会使人体电阻干扰 正常数据。
• 2,如何测量线路通路(连续性Continuity Test )
*有两种方法测量线路通路 *测量得出导线的电阻数据测量出的电阻值应很小( 通常<1欧) * 用三用表测量 使用电阻档或通路蜂鸣标志档
辨识设备架(控制器)插座
左图为电子架控制 器后的插座连接。 控制器后的插座一 般会有好几个,在 线路图上以AA, AB,AC等标识,在 线路图上红色圈定 的是E插座,蓝色圈 定的为B插座,测量 的时候注意找准是 哪个插座!
插座固件上有字母, 此处标志分别为A, B。代表DxxxxAA和 DxxxxAB插座
• 绝缘:检查导线是否撘地或撘接到其它的线,绝缘或短路 造成一个过小的电阻接入电路导致系统故障,如跳开关跳 出。
三 线路测量方法(仅详细讲述三用表,兆欧表)
• 1,仪表 三用表 Fluke 15B/17B为例
• 兆欧表(摇表)
思考题:兆欧表输出什么电?摇动兆欧 表手柄输出的电压是怎么变化的?
线路导线识别对线路测量工作的意义
• 1,量对! 测量时实物上找得准图纸的钉/线。 • 2,量正确! 按测量的目的, A,如果要测量的仅仅是导线通路和绝缘性,要通过图 纸确定它是一根“干净的线”。 这是指:经过部件的拆除 ,测量针对的仅是导线,该导线没有连接到任何用电设备 。 B,如果要测量线路连接的部件的电气参数,那么线路 上除了该部件外,就不能有其他的部件连接到该线。注意 ,这时候的测量就不能轻易用兆欧表测量绝缘!!!
线路测量的其它几个知识点
• 线路测量电压,电阻,电感,电容 • 电压:
图例中,在继电器插座 的A1,B1,C1处可以 用三用表的电压档测量 是否继电器得到正确的 电源。 要点:选择合适的档位, 是交流电,还是直流电。 注意是不同的档位。图 例中是交流。所以一定 要看跳开关电源是哪一 种!
虚电压
图例中系统中,若一般的线路通路,绝缘检查都没有异常,在马达插头2号钉和控制 电门22号钉也能用数字表测量到28V直流。但以上部件均更换了且可证明新部件无 故障,雨刮马达还不能正常工作,造成故障可能的原因是什么呢? 1,故障证明仍然是在线路上。2,可说明以上测量出的电压可能某处电压并不真实。
• 如何量正确。实现量得正确需要能把握线路连接 分支,避免损坏飞机部件。排故过程中量出的结 果能帮助故障判断。
思考:
1,测量图中 K30312的A2钉 线路,需要拆除 哪几个部件? 2,测量A1钉的 线路绝缘需要如 何实现测量的是” 干净“的线?需 要看WDM才能测 量吗?
二 线路测量的目的
1. 导线的通路 Continuity Test 2,导线的绝缘(兆欧表)Insulation Test 3,导线的短路(三用表)Tests for Short Circuit 一般是短路接地。特别的是线与线之间的短路 • 通路:通常是为判断导线是否有断路,即电路失去正常连 接。另外就是确定导线的电阻是否过大。
兆欧表针分 别连接此插 头两钉
脱开此插头
绝缘测量
5 部件参数测量和线路隔离
用三用表,在D11041的1,2,3号钉之间测量电阻,就可以知道部件内 部电阻值参数。在图例中任何两个钉之间的电阻应相等。如果出现异常 状况就是可怀疑部件故障,然后去部件插座上测量确认。若部件插座上 测量数据正常,那么就是线路出现问题!这时候,图例中的SSM就信息 不足,需要查看WDM是否有线路中转插头,隔离具体哪段线路故障。 (此处略)
• 如何量得对 需要的是认准线路插钉,导线(通过线路标记识别)。 数准插头/座钉。
常用的插钉布局以数字编号。整数位加圆弧或圆圈标记。一般都可通过 SWPM上关于该插头描述的章节内找到插钉布局图。 思考题:如何数以上的插头/座的钉。
控制盒插座 继电器插座
线路图中测量注意该测量插座还是插头一侧,弄错会导致测量 结果错误,严重的时候会损坏飞机设备。通常,插座有字母J 表示,如图中D8167J代表插座,插座在飞机上是用螺杆固定 在插头架上;而D8167P代表插头,拆插头只需要简单的拧开 脱出。要避免量错还可以通过检查插头后部标志来辨识是否是 所需要的插头/座号码。
• 电流 测量电流在线路排故中有时有意想不到的作用。测量电流排故主要是 用钳表。三用表测量电流需要跨接线路,一般情况下较少使用。
线路测量的逻辑思维
思考题: 1,如何测量火警探测环 路2探测线的线路状况 2,如果在M864,19号 或20号钉测量到对地短 路状况,如果测量隔离 导线和探测线的故障点
五,线路测量工作步骤补充提示
航线二车间 飞机维护培训
波音飞机线路测量基础
目录
• • • • • 一,线路测量的预判断和识别 二,线路测量目的 三,线路测量方法 四,线路测量排故思想 五,线路测量工作步骤补充提示
警告:本课件涉及的对飞机系统的测量仅适用与现役波音飞机技术图纸。
一,线路测量的预判断和识别
• 导线用于连接飞机各系统设备,是飞机工作系统 的重要组成部分,在飞机系统故障的排故过程中 线路检查极为重要。 • 通常对波音飞机来说,SSM提供简化的线路简图 ,简化的是线路的连接,便于系统工作线路分析 ;而WDM手册提供了飞机线路全部的连接点,连 接的设备,详细的线束号,导线号。 • 根据测量目的和要求的不同,在排故中可能仅用 SSM就可完成需求任务,而对于深度的线路检查 ,排查线路故障,则一定要用上WDM。
仪表使用注意事项

1, 产生的易 燃液体泄漏或易燃蒸汽泄漏的区域。在易燃泄漏 区域设备的电源导线必须使用防火导线;在易燃 泄漏区域不允许出现明火、烟雾、火花和其它火 源,必须使用防爆工具和防爆测试设备,在此区 域使用兆欧表测量导线、电缆或机载设备绝缘电 阻需要非常谨慎。对油箱内部线路禁止使用兆欧 表量线路绝缘!!!
• • 1,准备工作 a,资料:SSM简图和WDM线路图的准备。由于图纸可能有分支到其他的章 节页面,要充分考虑检查点的位置,插钉号备足资料。(要熟悉WDM手册查 询) b,工具:在借出三用表和摇表时,先检查仪表是否可用。三用表电阻档位检 查是否正常,电池是否足够。(经常见到表有问题,来回重借的问题,导致延 误工作和白费精力) c, 线路测量中涉及某些插钉细小,而三用表,摇表表针不适用的状况,所以在 工作准备之前,可以在工具房借量线的短接钉线,或者先准备好几段维护打安 全保险的保险丝。
四:线路测量与排故
线路测量: 三用表还可以测量电压,电流(本课件略)。 三用表对导线的测量一般是用电阻档 三用表对部件的测量需要视具体部件内部情况而 选择,一般线圈用电阻档,二极管,电容等用相 应的档位。(量电感另外用电感表,方法类似) • 兆欧表检查的需要是”干净“的导线 • 兆欧表需要视环境选择是否可用 • 兆欧表输出电压是可以是变化的,最高视该表而 定。 • • • •
判断的方法,1,用模拟指针式的三用表而不是数字式表来测量 2,在该处接入一个 用电设备,比如灯泡来检查线路是否可靠。
• 电感 对于飞机某些部件,部件工作原理是靠电感量的变化给出不同状态下 的工作信号。这种部件是电感元件,即飞机的临近传感器,多见于32 章空地信号,起落架指示,52章舱门指示。电感测量需要电感表,但 一般情况下,对其内部线圈的测量也可以用三用表判断内阻和是否存 在短路状况。 • 电容 比如757飞机的油箱组件,777飞机的水箱水量传感器。
方法一
• 方法1使用飞机的接地点 A,将导线的一端连接到飞机的地(连接到机身 的金属部分,接地桩,撘地线等) B,在导线的另一端,连接红表笔,将黑表笔连 接附近的飞机撘地处 得出的电阻若很小,则表明这根导线的通路正常 。
• 方法2.利用一根公共的(或附加)的导线
• 方法2就是相当于将三用表的表笔线加长。利用的是额外
2,工作进行中 a,测量前脱开插头,插座,控制器后,养成首先检查插钉状况的好习惯,钉有无热蚀 ,烧黑的迹象,钉有无歪曲,变形,退缩状况。 b,如果测量刚开始发现问题,重新检查仪表的操作是否正确,所测量的线路是否正确 ,进行再一次测量才能确认测量结果。如果有怀疑一组数据问题,可以在飞机上找另 外一套系统的相似线路进行测量对比结果。 c, 线路测量中发现问题,应逐步培养建立思考下一步测量什么的思维概念,即是当明 白测量目的后,每进一步的测量要能对测量的目标更细化,直至测量结果能帮助故障 隔离程序得出正确结论。 3,测量结束后 a.由于拆装部件插头,跳开关等,在恢复过程中注意施工不制造出新的线路故障问题。 b.测量后飞机恢复通电的故障信息检查或测试非常必要。注意相关的系统检查步骤。
• 课件有错误处和不足处请指正。
的导线。这样的导线,通常可以按线路图找到这样的一根 。在确认该线正常的话,就可以用来测量其他的导线。
如图,如果红 色线确认过正 常,就可以通 过短接红色线 路到其他绿线 钉然后在线路 的另一端测量 通路。验证绿 线的通路状况。
短接 插头 两个 钉
三 用 表 测 量 点
3 测量短路
• 如何用三用表测量线路是否短路
短路情况测量,在线路正常的情况下,测量结果电阻应很大表面线路正常。
• 1,线与线之间短路(一端插头脱开,在另外一端 表笔分别连入两根线的两个插钉)
表笔连接此 插头两钉
• 2,线与地之间短路
表笔一端连 接此插头一 根钉,另外 一端撘接飞 机的地
脱开此插头
脱开此插头
测量短路
4 测量绝缘
测量绝缘使用兆欧表,分两种情况,一个是导线 对地绝缘,另一种是线与线之间的绝缘 A ,测量单根导线对地绝缘方法
两端插头脱开,兆欧表的一端连接导线插钉,另外一端连接飞机公共地,摇 动兆欧表手柄,线路电阻理论上正常应为无穷大。
测量数值要求:通常大于20兆欧~50兆欧以上可视为线路正常。故障短路时 测出的电阻很小,或低于2M欧。
相关文档
