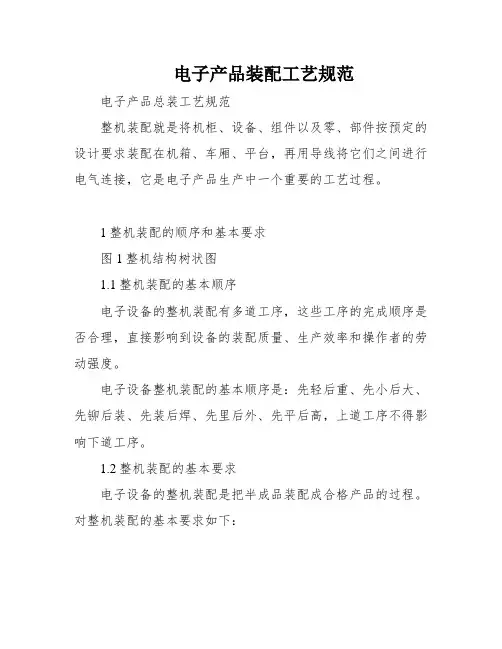

电子产品装配工艺规范

电子产品总装工艺规范

整机装配就是将机柜、设备、组件以及零、部件按预定的设计要求装配在机箱、车厢、平台，再用导线将它们之间进行电气连接，它是电子产品生产中一个重要的工艺过程。

1 整机装配的顺序和基本要求

图1 整机结构树状图

1.1整机装配的基本顺序

电子设备的整机装配有多道工序，这些工序的完成顺序是否合理，直接影响到设备的装配质量、生产效率和操作者的劳动强度。

电子设备整机装配的基本顺序是：先轻后重、先小后大、先铆后装、先装后焊、先里后外、先平后高，上道工序不得影响下道工序。

1.2整机装配的基本要求

电子设备的整机装配是把半成品装配成合格产品的过程。对整机装配的基本要求如下：

1）整机装配前，对组成整机的有关零部件或组件必须经过调试、检验，不合格的零部件或组件不允许投入生产线。检验合格的装配件必须保持清洁。

2）装配时要根据整机的结构情况，应用合理的安装工艺，用经济、高效、先进的装配技术，使产品达到预期的效果，满足产品在功能、技术指标和经济指标等方面的要求。

3）严格遵循整机装配的顺序要求，注意前后工序的衔接。

4）装配过程中，不得损伤元器件和零部件，避免碰伤机壳、元器件和零部件的表面涂敷层，不得破坏整机的绝缘性。保证安装件的方向、位置、极性的正确，保证产品的电性能稳定，并有足够的机械强度和稳定度。

5）小型机大批量生产的产品，其整机装配在流水线上按工位进行。每个工位除按工艺要求操作外，要求工位的操作人员熟悉安装要求和熟练掌握安装技术，保证产品的安装质量，严格执行自检、互检与专职调试检查的“三检”原则。装配中每一个阶段的工作完成后都应进行检查，分段把好质量关，从而提高产品的一次通过率。

2 整机装配中的流水线

2.1流水线与流水节拍

装配流水线就是把一部整机的装连、调试等工作划分成若干简单操作，每一个装配工人完成指定操作。在划分时要注意到每人操作所用的时间应相等，这个时间称为流水的节拍。

装配的设备在流水线上移动的方式有好多种。有的是把装配的底座放在小车上，由装配工人沿轨道推进，这种方式的时间限制不很严格。有的是利用传送带来运送设备，装配工人把设备从传送带上取下，按规定完成装连后再放到传送带上，进行下一个操作。由于传送带是连续运转的，所以这种方式的时间限制很严格。

传送带的运动有两种方式，一种是间歇运动（即定时运动），另一种是连续均匀运动。每个装配工人的操作必须严格按照所规定的时间拍节进行。完成一部整机所需的操作和工位（工序）的划分，要根据设备的复杂程度、日产量或班产量来确定。

2.2流水线的工作方式

目前，电视机、收录机的生产，大都有整机装配流水线和印制电路板插焊流水线。其流水节拍的形式，分自由节拍形式和强制节拍形式两种。下面以印制电路板插焊流水线为例加以阐述。

1）自由节拍形式

自由节拍形式分手工操作和半自动化操作两种类型。手工操作时，装配工人按规定插件，剪掉多余的引线，然后在流水线上传递。半自动化操作时，生产线上配备着具有铲头功能的插件台，每个装配

工人独用一台。整块线路板上元件的插装工作完成后，通过传送带送到波峰焊接机上。这种流水线方式的时间安排比较灵活，但生产效率低。

2）强制节拍形式

采用强制节拍形式时，插件板在流水线上连续运行，每个操作工人必须在规定的时间内把所要求插装的元器件、零件准确无误地插到印制板上。这种方式带有一定的强制性。在选择分配每个工位的工作量时应留有适当的余地，以便既保证一定的劳动生产率，又保证产品质量。这种流水线方式的工作内容简单，动作单纯，记忆方便，可减少差错，提高工效。

3整机装配的工艺流程

电子产品装配的工序因设备的种类、规模不同，其构成也有所不同，但基本工序并没有什么变化。其过程大致可分为装配准备、装联、调试、检验、包装、入库或出厂等几个阶段，据此来制订出整机装配的最有效工序。一般整机装配工艺的具体操作流程如图2所示。

图2 装配工艺流程图

由于产品的复杂程度、设备条件、生产场地条件、生产批量、技术力量及操作工人技术水平等情况的不同，因此生产的组织形式和工序也并非一成不变的，要根据实际情况进行适当调整。例如，小批量生产可按工艺流程主要工序进行，若大批量生产，则其装配工艺流程中的印制板装配、机座装配及线束加工等几个工序，可并列进行。在实际操作中，要根据生产人数、装配人员的技术水平等条件来编制最有利于现场指导的工序。

3.1 整机装配中的接线工艺

1）接线工艺要求

导线的作用是用于电路中的信号和电能传输，接线是否合理对整机性能影响较大。如果接线不符合工艺要求，轻则影响电路信号的传

输质量，重则使整机无法正常工作，甚至会发生整机毁坏。整机装配时接线应满足以下要求：

（1）接线要整齐、美观，在电气性能许可的条件下减小布线面积。如对低频、低增益的同向接线尽量平行靠拢，分散的接线组成整齐的线扎。

（2）接线的放置要可靠、稳固和安全。导线的连接、插头与插座的连接要牢固，连接线要避开锐利的棱角、毛边，避开高温元件，防止损坏导线绝缘层。传输信号的连接线要用屏蔽线导线，避开高频和漏磁场强度大的元器件，减少外界干扰。电源线和高电压线连接一定要可靠、不可受力。

（3）接线的固定可以使用金属、塑料的固定卡或搭扣，单根导线不多的线束可用胶粘剂进行固定。

2）接线工艺

（1）配线

配线是根据接线表要求准备导线的过程。配线时需考虑导线的工作电流、线路的工作电压、信号电平和工作频率等因素。

（2）布线原则

整机内电路之间连接线的布置情况，与整机电性能的优劣有密切关系，因此要注意连接线的走向。布线原则如下：

①为减小导线间相互干扰，不同用途、不同电位的导线不要扎在一起，要相隔一定距离，或走线相互垂直交叉。例如，输人与输出信号线、低电平与高电平的信号线、交流电源线与滤波后的直流馈电
