一.超声波液位计简介

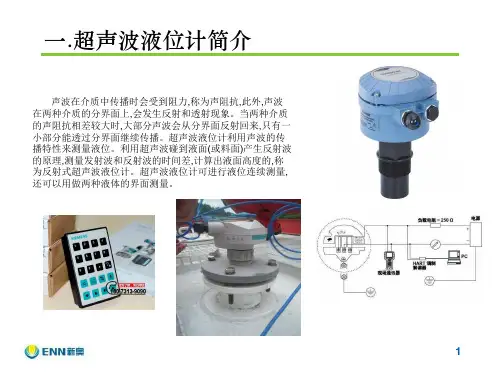

声波在介质中传播时会受到阻力,称为声阻抗,此外,声波 在两种介质的分界面上,会发生反射和透射现象。当两种介质 的声阻抗相差较大时,大部分声波会从分界面反射回来,只有一 小部分能透过分界面继续传播。超声波液位计利用声波的传 播特性来测量液位。利用超声波碰到液面(或料面)产生反射波 的原理,测量发射波和反射波的时间差,计算出液面高度的,称 为反射式超声波液位计。超声波液位计可进行液位连续测量, 还可以用做两种液体的界面测量。
超声波液位计的工作原理 液位计工作原理
超声波液位计的工作原理液位计工作原理超声波液位计是一种利用了超声波原理来进行测量液位的一种液位仪表，那么超声波液位计是如何工作的呢？超声波液位计的原理又是什么呢超声波液位计的工作原理：超声波液位计是一种利用了超声波原理来进行测量液位的一种液位仪表，那么超声波液位计是如何工作的呢？超声波液位计的原理又是什么呢？跟着中国传感器交易网的专家去了解一些基本知识。
超声波液位计的工作原理是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波遇到障碍物反射，由一个接收装置接收反射信号。
根据测量能量波运动过程的时间差来确定液(物)位变化情况。
由电子装置对微波信号进行处理，最终转化成与液位相关的电信号。
一次探头向被测介质表面发射超声波脉冲信号，超声波在传输过程中遇到被测介质（障碍物）后反射，反射回来的超声波信号通过电子模块检测。
通过专用软件加以处理，分析发射超声波和回波的时间差，结合超声波的传播速度，可以精确计算出超声波传播的路程，进而可以反映出液位的情况。
超声波液位计特点：多脉冲低电压多点发射发射电路，双平衡抑制噪声多点接收电路(QF-9000系列)：提高仪器可靠性，解决不物位不平整测量不准确的难题，并大大加强抗干扰能力，可在变电站发射塔附近稳定工作自动功率调整、增益控制、温度补偿。
先进的检测技术，丰富的软件功能适应各种复杂环境。
采用新型的波形计算技术，提高仪表的测量精度。
具有干扰回波的抑止功能保证测量数据的真实。
16位D/A转换，提高电流输出的精度和分辨率。
传感器采用四氟乙烯材料，可用于各种腐蚀性场合。
多种输出形式：可编程继电器输出、高精度4-20mA电流输出、Rs-485数字通信输出分体超声波液位探头。
磁翻板液位计使用注意事项磁翻板液位计适用于容器内液体介质的液位测量除现场显示外，可远传4~20mA电信号、配液位控制器可输出开关量信号。
磁翻板液位计在使用中会遇到很多的问题，如何解决这些问题？需要我们在日常操作中要注意以下4点，现在就为大家详细介绍一下这方面的情况：第一、磁翻板液位计是在较高压力下工作的比较简单的直接指示式物位仪表，其可靠性和经济性是其它仪表不能相比的，作为基本的液位指示仪表在比较简单液位测量场合和自动化程度很高的大型工程项目中都不可缺少。
超声波液位原理
超声波液位原理

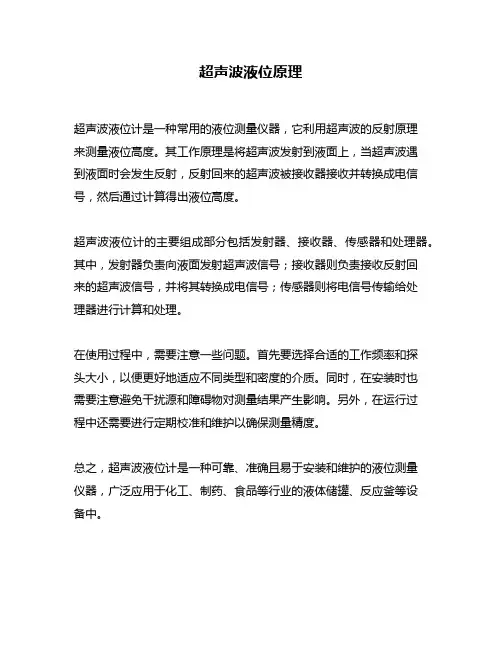

超声波液位计是一种常用的液位测量仪器，它利用超声波的反射原理
来测量液位高度。
其工作原理是将超声波发射到液面上，当超声波遇
到液面时会发生反射，反射回来的超声波被接收器接收并转换成电信号，然后通过计算得出液位高度。
超声波液位计的主要组成部分包括发射器、接收器、传感器和处理器。
其中，发射器负责向液面发射超声波信号；接收器则负责接收反射回
来的超声波信号，并将其转换成电信号；传感器则将电信号传输给处
理器进行计算和处理。
在使用过程中，需要注意一些问题。
首先要选择合适的工作频率和探
头大小，以便更好地适应不同类型和密度的介质。
同时，在安装时也
需要注意避免干扰源和障碍物对测量结果产生影响。
另外，在运行过
程中还需要进行定期校准和维护以确保测量精度。
总之，超声波液位计是一种可靠、准确且易于安装和维护的液位测量
仪器，广泛应用于化工、制药、食品等行业的液体储罐、反应釜等设
备中。
超声波液位计工作原理

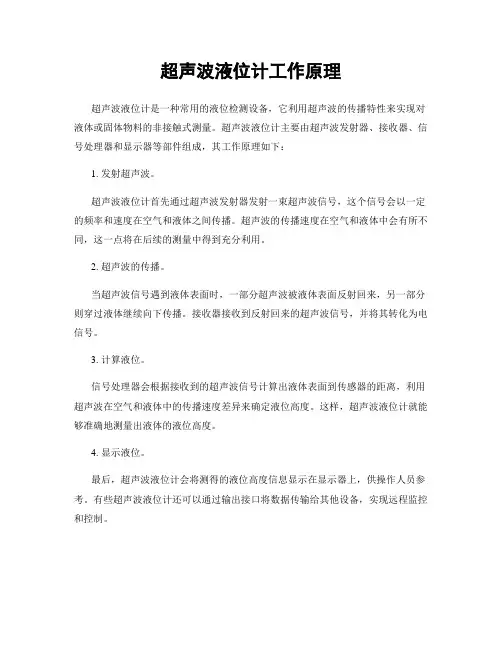

超声波液位计工作原理超声波液位计是一种常用的液位检测设备，它利用超声波的传播特性来实现对液体或固体物料的非接触式测量。
超声波液位计主要由超声波发射器、接收器、信号处理器和显示器等部件组成，其工作原理如下：1. 发射超声波。
超声波液位计首先通过超声波发射器发射一束超声波信号，这个信号会以一定的频率和速度在空气和液体之间传播。
超声波的传播速度在空气和液体中会有所不同，这一点将在后续的测量中得到充分利用。
2. 超声波的传播。
当超声波信号遇到液体表面时，一部分超声波被液体表面反射回来，另一部分则穿过液体继续向下传播。
接收器接收到反射回来的超声波信号，并将其转化为电信号。
3. 计算液位。
信号处理器会根据接收到的超声波信号计算出液体表面到传感器的距离，利用超声波在空气和液体中的传播速度差异来确定液位高度。
这样，超声波液位计就能够准确地测量出液体的液位高度。
4. 显示液位。
最后，超声波液位计会将测得的液位高度信息显示在显示器上，供操作人员参考。
有些超声波液位计还可以通过输出接口将数据传输给其他设备，实现远程监控和控制。
总的来说，超声波液位计利用超声波的传播特性，通过发射、接收、处理和显示等步骤，实现了对液体或固体物料的精确测量。
它具有非接触式测量、高精度、稳定可靠等优点，广泛应用于化工、石油、食品、医药等行业的液位监测和控制中。
超声波液位计的工作原理相对简单，但在实际应用中需要注意避免干扰因素对测量结果的影响。
例如，超声波在传播过程中会受到温度、压力、气泡、波纹等因素的影响，需要根据实际情况选择合适的安装位置和工作参数，以确保测量的准确性和稳定性。
总之，超声波液位计作为一种先进的液位检测设备，其工作原理简单而有效。
通过合理的安装和使用，可以实现对液体或固体物料的准确、稳定的测量，为工业生产和安全管理提供重要的技术支持。
超声波液位计盲区原理
超声波液位计盲区原理超声波液位计是一种常用的液位测量仪器，它通过发送超声波信号并接收反射的信号来测量液体的高度，从而实现液位的准确测量。
然而，超声波液位计在测量过程中存在一个盲区，即无法准确测量液位的一段距离。
本文将从原理、影响因素以及应对措施等方面详细介绍超声波液位计的盲区问题。
超声波液位计的盲区是指在其测量范围内，由于超声波传播的特性等原因，无法测量的一段距离。
这段距离被称为盲区。
超声波液位计的工作原理是利用超声波的传播速度和反射特性来计算液位的高度。
当超声波发射器发出超声波信号后，它会沿着空气和液体的界面传播，当遇到液体时部分能量被反射回来，超声波接收器接收到这部分反射信号后，根据传播时间和声速计算出液位的高度。
然而，由于超声波在传播过程中会受到多种因素的影响，如温度、气压、液体性质等，这些因素会导致超声波的传播速度发生变化，从而影响液位计的测量精度。
在一些特定的情况下，由于液体的特性或环境的限制，超声波无法正常传播，导致测量结果不准确，形成了盲区。
超声波液位计的盲区问题主要受到以下几个因素的影响：1.液体性质：不同的液体具有不同的声阻抗和声速，这会影响超声波在液体中的传播速度。
一些特殊性质的液体，如泡沫状液体或高粘度液体，会导致超声波的能量大量散射或吸收，从而产生盲区。
2.液位计的频率：超声波液位计的频率选择也会影响盲区的大小。
一般来说，高频率的超声波波长较短，能够更好地穿透液体，但对于特定液体来说，高频率也可能会增加盲区的大小。
3.传感器布置：超声波液位计的传感器布置也会对盲区产生影响。
传感器与液体表面的距离以及传感器的尺寸都会对盲区大小产生影响。
例如，传感器与液体表面距离较近时，会形成较大的盲区。
针对超声波液位计的盲区问题，可以采取以下措施来解决：1.选择合适的超声波液位计：根据实际需求选择合适的超声波液位计，考虑到液体性质、温度等因素，选择具有较低盲区的液位计。
2.优化传感器布置：合理安装超声波液位计的传感器，确保传感器与液体表面的距离适当，避免形成较大的盲区。
超声波液位计测量的原理及特点 液位计工作原理
超声波液位计测量的原理及特点液位计工作原理超声波液位计是一系列非接触，高牢靠、低价格、免维护的物位仪；它彻底解决了由压力变送器、电容式浮子式等测量方式带来的缠绕、泄露、接触介质、昂贵的维护等麻烦；目前，要求对于液位和物位进行无接触式测量的现场越来越多；由于超声波液位计不必接触工业介质就能够充分大多数密闭或者打开容器里的物位测量要求；并且目前的科学技术已经进展到超声波系列的物位测量仪器可以测量几厘米到几十厘米的范围；而且在恶劣条件下也表现出了非凡的本领，因些在很多对于安装环境多而杂的情况下，超声波液位计成为了紧要的选用类型。
关于超声波液位计我们需要了解的东西很多；超声波液位计原理、特点超声波液位计原理超声波液位计安装于容器上部在电子单元的掌控下，探头向被测物体发射一束超声波脉冲。
声波被物体表面反射，部分反射回波由探头接收并转换为电信号。
从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。
电子单元检测该时间，并依据已知的声速计算出被测距离。
通过减法运算就可得出物位值。
由于温度对声速具有影响，所以仪表应测量温度，以修正声速。
超声波液位计的特点1、高质量零件：电路设计从电源部分起就选用高质量的电源模块，元器件选择进口稳定牢靠的器件，完全可以替代同类型国外进口仪表。
2、超高精度：声波智能器，使仪表的精度大大提高，液位精度达到±0.25%，能够抗种干扰波。
3、专业的声波智能技术：声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特别步骤，此技术具有动态思维、动态分析的功能。
4、适应安全稳定：超声波液位计是一种非接触仪表，不跟液体直接接触，因此故障率低。
超声波液位计的应用与特点超声波液位计被广泛应用于自来水厂、废水处理厂、化学试剂厂、染料厂、纸浆厂等工厂的液位计测量项目中，是现代智能自动化工业的紧要液位测量手段之一、采购前面临问题超声波液位在污水处理系统的日常管理中具有关键作用，因此对污水处理站的水位监控进行系统的记录与统计分析是一项特别紧要的工作。
超声波液位测量原理
超声波液位测量原理 Final approval draft on November 22, 2020
超声波液位测量原理
来自：
█引言
由于超声波易于定向发射、方向性好、强度易控制、与被测量物体不需要直接接触的优点，所以被广泛应用于液位测量。
在测量中脉冲超声波由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，转换成电信号。
并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。
█超声波液位测量原理
超声波脉冲信号
超声波液位计的工作原理是由换能器（探头）发出高频超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。
超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。
此距离值L与声速C和传输时间T之间的关系可以用公式表示：
L=C×T/2
[公式说明]式中L为测量的距离长度；C为超声波在空气中的传播速度；T为测量距离传播的时间差(T为从发射到接收的时间)。
超声脉冲信号测距的工作原理
█超声波脉冲信号发生电路例示
超声波脉冲信号发生电路例示
█超声波液位测量的应用领域
利用超声波液位测量原理可广泛应用于气象水位的测量、大型油罐液位测量、制盐业液位测量、检测井水、湖泊河渠液位、工业生产中料桶液位，灌装液位等，根据不同的需求均可设计出不同的超声波液位计。
