叶片式泵的基本构造与工作原理
叶片泵工作原理及应用
（3）转子受到径向液压不平衡 作用力，故又称非平衡式泵
图1 双作用叶片泵工作原理
1－压油口 2－转子 3－定子 4-叶片 5—吸油口
1.单作用叶片泵的工作原理 单作用泵的结构特点： （4）改变转子和定子间的偏心 距，可以改变泵的排量。故单 作用叶片泵都是变量泵。
图3.3.2 外反馈限压式变量叶片泵工作原理
1-变量活塞 2-调节弹簧 3-压力调节螺钉 4-流量调节螺钉
3.外反馈限压式变量泵及其工作原理
当F<Ft，定子处于左极 限位置，偏心距最大，泵输
出流量最大。当泵的出口压
力p增大，定子将向着使偏
心减小的右方向移动。设位
移为x，则弹簧弹力增加到
Ft=k(x+x0).当弹簧弹力与 液压力平衡时，定子和转子
2 改善叶片受力状况 （1） 字母叶片方式 （2） 双叶片方式 （3） 柱销叶片方式
图3.3.4 双作用叶片泵工作原理
片泵
1－定子 2－压油口 3－转子 4-叶片 5-吸油口
（三）.排量与流量计算
双作用叶片泵的排量为
Vp
2B(R
r)[(R
r)
SZ
cos
]
式中，R，r-分别为定子圆弧部分的长短半径 θ-叶片的倾角 S-叶片的厚度
（三）.排量与流量计算 双作用叶片泵的实际流量为
q
2
三、提高叶片泵工作压力的方法
为了保证叶片与定子内表面可靠接触，形成密封容 积，使泵正常工作，叶片根部一般通以压力油。
当叶片处于排油区时，其顶部受高压作用，叶片靠 离心力被甩出贴向定子内表面；当处于吸油区时，顶部 为吸油压力，根部为排油压力，这一压差使叶片以很大 的压力压向定子内表面。随着运行，这一压差增大，加 速了定子内表面吸油区的磨损。
叶片泵的工作原理
叶片泵的工作原理叶片泵是一种常见的离心泵类型，也被称为旋涡式泵，它利用叶片的旋转运动将液体从低压区域抽送到高压区域。
叶片泵的工作原理可以分为以下几个步骤：1. 建立压力差：当叶片泵首次运转时，泵的进口处处于低压状态，泵的出口处处于高压状态。
这样的压力差使得液体从进口流入泵的内部，准备被抽送出去。
2. 吸入液体：泵的进口区域附近有一个吸入孔，通过这个孔，液体被吸入泵的内部。
由于进口处处于低压状态，液体将自然而然地进入泵内。
3. 叶片旋转：泵内有一个转子，上面固定着一系列叶片。
当转子旋转时，叶片也会随之旋转。
转子和叶片的旋转通过电机驱动。
4. 压缩液体：当叶片旋转时，液体被无数次带入并排出。
叶片的几何形状决定了液体流动的路径。
在叶片的作用下，液体逐渐被压缩，增加了液体的压力。
5. 排出液体：当液体被压缩到一定程度后，它被排到泵的出口处，在出口处形成一个高压区域。
由于出口处的高压状态，液体被强制排出泵的内部。
6. 维持循环：一旦液体被排出泵的内部，叶片泵将继续循环运转，建立更多的压力差，吸入和排出更多的液体。
这持续的循环使得叶片泵能够持续抽送液体。
需要注意的是，叶片泵的工作原理与许多其他类型的泵有所不同。
例如，容积泵是通过变化泵腔的容积来抽送液体，而隔膜泵则是通过隔膜的运动来抽送液体。
相比之下，叶片泵主要依靠叶片的旋转运动来实现液体的抽送和压力增加。
叶片泵的工作原理使其在许多领域得到广泛应用。
它们通常被用于液体输送、水循环系统、供水系统等。
叶片泵能够处理不同类型的液体，包括清水、污水、化学物质等。
由于其简单而可靠的设计，叶片泵在许多工业和家庭环境中都得到了广泛的应用。

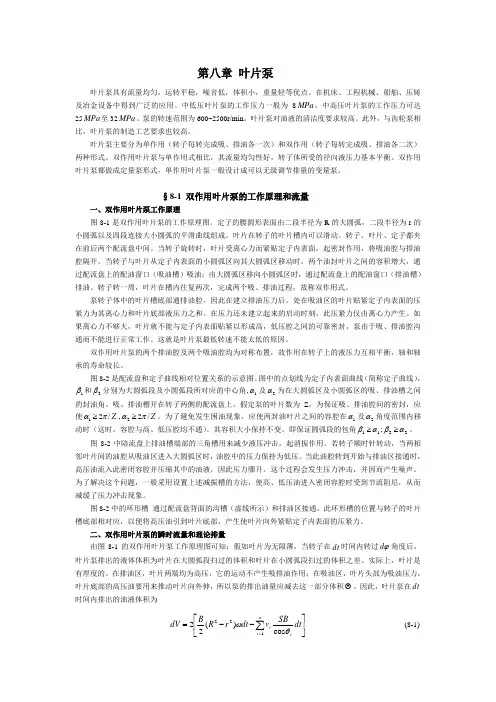

第八章 叶片泵
第八章 叶片泵叶片泵具有流量均匀，运转平稳，噪音低，体积小，重量轻等优点。
在机床、工程机械、船舶、压铸及冶金设备中得到广泛的应用。
中低压叶片泵的工作压力一般为8MPa ，中高压叶片泵的工作压力可达25MPa 至32MPa 。
泵的转速范围为600~2500r/min 。
叶片泵对油液的清洁度要求较高。
此外，与齿轮泵相比，叶片泵的制造工艺要求也较高。
叶片泵主要分为单作用（转子每转完成吸、排油各一次）和双作用（转子每转完成吸、排油各二次）两种形式。
双作用叶片泵与单作用式相比，其流量均匀性好，转子体所受的径向液压力基本平衡。
双作用叶片泵都做成定量泵形式，单作用叶片泵一般设计成可以无级调节排量的变量泵。
§8-1 双作用叶片泵的工作原理和流量一、双作用叶片泵工作原理图8-1是双作用叶片泵的工作原理图。
定子的腰圆形表面由二段半径为R 的大圆弧，二段半径为r 的小圆弧以及四段连接大小圆弧的平滑曲线组成。
叶片在转子的叶片槽内可以滑动。
转子、叶片、定子都夹在前后两个配流盘中间。
当转子旋转时，叶片受离心力而紧贴定子内表面，起密封作用，将吸油腔与排油腔隔开。
当转子与叶片从定子内表面的小圆弧区向其大圆弧区移动时，两个油封叶片之间的容积增大，通过配流盘上的配油窗口（吸油槽）吸油；由大圆弧区移向小圆弧区时，通过配流盘上的配油窗口（排油槽）排油。
转子转一周，叶片在槽内往复两次，完成两个吸、排油过程，故称双作用式。
泵转子体中的叶片槽底部通排油腔。
因此在建立排油压力后，处在吸油区的叶片贴紧定子内表面的压紧力为其离心力和叶片底部液压力之和。
在压力还未建立起来的启动时刻，此压紧力仅由离心力产生。
如果离心力不够大，叶片就不能与定子内表面贴紧以形成高，低压腔之间的可靠密封，泵由于吸、排油腔沟通而不能进行正常工作。
这就是叶片泵最低转速不能太低的原因。
双作用叶片泵的两个排油腔及两个吸油腔均为对称布置，故作用在转子上的液压力互相平衡，轴和轴承的寿命较长。
叶片泵
4、双作用叶片泵的结构特点
YB型叶片泵是国产性能较好的一种双作用叶片泵，容积效 率可达90%以上。结构如图以此为实例，再对双作用叶 片泵的结构特点作一下了解、归纳。
16
船舶辅机第8-2章叶片泵 [Vane Pump]
4、双作用叶片泵的结构特点
定子、转子和叶片
定子型线由4段圆弧和4段过渡曲线构成。过渡曲线前半 段是等加速曲线，后半段是等减速曲线，以降低叶片在 槽中的加速度，防止冲击。
10
船舶辅机第8-2章叶片泵 [Vane Pump]
3、排量和流量的计算
双作用叶片泵的排量计算简图如图8-24-1所示 因为叶片每伸缩一次，每两叶片间油液的排出量为 ： V密maxV密min ；所以（V密max—V密min）Z即泵一转压出油液的体积， 即等于一环形体积。
图8-24-1双作用叶片泵排量计算简图
R：内滑力（使叶片向内滑 移）
T=NSin β
β
图8-26-1
R=NCos β
在一定的位置上N是不变 的，β增大：侧推力Ｔ减小 (减小弯曲）、内滑力Ｒ增 大（不被卡阻）。
26
船舶辅机第8-2章叶片泵 [Vane Pump]
（3）、叶片的倾角和倒角
图8-26
叶片与径向的夹 角为前倾角()。
有前倾角后，压 力角
叶片泵原理简介
第三节 叶片泵（Vane Pump） 一、概述
单作用变量叶片泵
双作用叶片马达
第三节 叶片泵（Vane Pump） 二、单作用叶片泵
1. 工作原理
3 2 1 6 4
组成： 定子（3） 转子（2） 叶片（4） 配油盘（5） 端盖
5
压油口（1） 吸油口（6）
4-8.swf
第三节 叶片泵（Vane Pump） 二、单作用叶片泵
（4-15）
pc = k s ⋅ ( x0 + emax − e0 ) / Ax
第三节 叶片泵和叶片马达 四、限压式变量叶片泵
泵的实际输出流量
q = k q ⋅ e − kl ⋅ p
kq 泵的流量常数 kl 泵的泄漏常数 p 泵出口压力 e 实际偏心距
（4-19）
q
q
qt
0
p
pC
p < pc 时，定子未移动，偏心距e0
Fs
1
F
第三节 叶片泵和叶片马达 四、限压式变量叶片泵
柱塞面积Ax 定子转子最大偏心距 emax （流量调节螺钉全松开） 弹簧预压缩量 x0（弹簧调节螺钉预调位置） 定子转子实际初始偏心距 e0（流量调节螺钉预调位置） 弹簧刚度 ks 定子开始移动时的压力 pc 定子受力平衡
pc ⋅ Ax = k s ⋅ ( x0 + emax − e0 )
V = 2π b ( R 2 − r 2 ) q = 2π b ( R 2 − r 2 ) nηv
b－叶片宽度; R－定子长轴半径; r－定子短轴半径。 *忽略叶片厚度 流量的脉动性 σ q ≈ 0 （叶片厚度、加工精度、泄漏因素）
叶片数取12或16（4的倍数脉动小）
第三节 叶片泵和叶片马达 三、双作用叶片泵
双作用叶片泵的工作原理
双作用叶片泵的工作原理1.双作用叶片泵的定义双作用叶片泵是一种机械式泵类别，其工作原理是利用旋转的叶轮将液体从一个区域移动到另一个区域。
2.双作用叶片泵的构造和组成双作用叶片泵主要由转子、定子、叶片、箱体和液压控制系统等部分组成。
其中，叶片是比较重要的组成部分，其数量和几何构造对泵的性能和输出有很大的影响。
3.双作用叶片泵的工作原理双作用叶片泵的工作原理是基于离心力和惯性力的。
当驱动转子旋转时，它会产生一个在离心方向上的力，使液体被抛到叶片之间的空间内。
在转子旋转时，叶片会受到液体的推力，并沿壁面滑动，这样液体就被压缩，从而形成了正向流。
当叶片滑出这一区域时，这部分液体就被从出口处放出。
相反的情况也会发生——当转子旋转时，液体会填进与叶片相反的一侧。
叶片转过来，并推动液体，使其从叶片之间挤出。
如此一来，就产生了相反方向的流动。
这两种流动交替发生，形成了正电、负电。
液压控制系统用于控制这个过程，使之按照一定的规律交替发生。
4双作用叶片泵的适用场合双作用叶片泵通常用于需求压力大、流量大的场合，如：建筑、航空、海洋、解决污染、卫生、工业制造及农业等领域。
5.双作用叶片泵的优缺点优点：（1）有非常稳定的输出流。
（2）效率高、运行平稳。
（3）泵机体的结构紧凑。
缺点：（1）噪音较大，需要较多的维护。
（2）排放液流较大，对环境造成的影响大一些。
（3）价格较高，一般只适用于需要大流量和高压力的场合。
6.总结双作用叶片泵既有优点，也有缺点，它的选择与具体场合有关。
在选用双作用叶片泵时，应根据流量、压力等参数，结合自身需要选用合适的流体机械，来更好地实现预期效果。
叶片泵
泵又根据其工作特性的不同分为限压式、恒压式和恒流量式
三类，其中限压式应用较多。
•
限压式变量叶片泵是利用泵排油压力的反馈作用实现变
量的，它有外反馈和内反馈两种形式。这里介绍外反馈限压
式变量叶片泵。
• 变量原理： 定子右边控制活塞上作用着 泵的出口压力油，左边作用着
调压弹簧力。
当F < Ft时，定子处于右极 限位置，e = emax，泵输出最大 流量； 若泵的压力随负载增大，导 致F >Ft 时，定子将向偏心减小 的方向移动，使泵的输出流量
pc也就不同。
双作用叶片泵由于有两个对称的吸油腔和压油腔，所以作用 在转子上的油液压力相互平衡，因此双作用叶片泵又称为卸荷 式叶片泵。
3、双作用叶片泵的流量计算
（1） 排量：
（2） 流量： 考虑泵的容积效率，双作用叶片泵的实际流量为：
式中：
R— 定子内表面长圆弧半径；r— 定子内表面短圆弧半径；
B—叶片宽度；θ— 叶片与径向半径的夹角；δ--叶片厚度，Z-- 叶片数目
a) 封油区所对应的夹角
必须等于或稍大于两个叶片
之间的夹角。
b) 叶片根部与高压油腔
相通，保证叶片紧压在定子
内表面上。
c) 在配油盘上开三角槽
• ⑵定子内表面曲线 要求:
a) 叶片不发生脱空
b) 获得尽量大的理论排量
c) 减小冲击以降低噪声，减少磨损
d) 提高叶片泵流量的均匀性，减小
流量脉动。 常用定子内表面曲线有：阿基米德曲线，正弦曲线，等加 速-等减速曲线，高次曲线等。
β—两叶片夹角;
z—叶片数;
e—偏心距;
B—叶片宽度;
若考虑叶片所占体积的影响时：
泵和泵站第二章 叶片式水泵1
⑴填料密封
压盖填料型填料盒
1轴封套；2填料（盘根）；3水封管；4水封环；5压盖（格兰）
(2)机械密封
DY101型系列机械密封
112型系列机械密封
平衡型机械密封：密封介质作用于动环上有效面积小于 动、静环接触面，可用于高压 非平衡型机械密封：密封介质作用于动环上有效面积大 于或等于动、静环接触面
e a
P
b
P
6
1
P
2
g
P
d
m ( C c o s RC c o s R ) M 2 2 2 1 1 1 d t
动量矩定理：单位时间里控制面内恒定总流的动量矩变化(流 出液体的动量矩与流入液体的动量矩之矢量差)等于作用于该 控制面内所有液体质点的外力矩之和。
P
3
f b
P
静压能。
3)泵壳顶上设有充水和放气的螺孔，以便在泵起动前用来 充水及排走泵壳内的空气。在泵壳的底部设有放水螺孔， 以便在泵停车检修时用来放空积水
4、泵座： 1）泵座上有与底板或基础固定用的法兰孔。 2）泵壳顶上设有充水和放气的螺孔，以便在泵起动前充水及排 走泵壳内的空气。
3）在泵吸水和压水锥管的法兰上，开设有安装真空表和压力表
泵用机械密封主要泄漏点： （l）轴套与轴间的密封； （2）动环与轴套间的密封； （3）动、静环间密封； （4）对静环与静环座间的密封； （5）密封端盖与泵体间的密封。
6、减漏环(承磨环)
为什么要装减漏环？（减漏环作用） 减漏环位置：叶轮吸入口的外圆与泵壳内壁的接缝处
（a）单环型；（b）双环型；（c）双环迷宫型 1、泵壳；2、镶在泵壳上的减漏环；3、叶轮；4、镶在叶轮上的减漏环
单级单吸卧式离心泵
双联叶片泵泵芯说明书
双联叶片泵泵芯说明书
双联叶片泵是一种常见的工业泵，用于输送液体或气体。
泵芯是泵的核心部件，它包括叶片、转子、轴承等部件。
以下是双联叶片泵泵芯的说明书内容：
1. 结构介绍，双联叶片泵泵芯通常由叶片、转子、轴承、轴等部件组成。
叶片是泵芯中最关键的部件，它通过旋转产生离心力，从而将液体或气体吸入并压缩输送。
2. 工作原理，双联叶片泵泵芯的工作原理是利用叶片旋转产生的离心力，使液体或气体在泵内产生压力，从而实现输送的目的。
泵芯的设计和制造质量直接影响着泵的性能和可靠性。
3. 维护保养，双联叶片泵泵芯需要定期进行维护保养，包括清洗、润滑、检查轴承磨损情况等。
定期更换磨损严重的叶片、轴承等部件，以确保泵芯的正常运行。
4. 安装使用，在安装双联叶片泵泵芯时，需要注意泵芯与泵壳的配合精度、轴向间隙、叶片与转子的配合等，以确保泵芯的正常运转和提高泵的效率。
5. 故障排除，泵芯在使用过程中可能会出现各种故障，如泵芯
磨损、密封件老化、轴承损坏等。
需要根据实际情况进行故障排除，及时修复或更换受损部件。
总之，双联叶片泵泵芯是泵的核心部件，其设计、制造质量、
维护保养和使用都对泵的性能和寿命有着重要影响。
用户在使用双
联叶片泵泵芯时，应严格按照说明书的要求进行操作和维护，以确
保泵的正常运行和延长泵的使用寿命。
叶片泵的工作原理
叶片泵的工作原理
叶片泵是一种常见的离心泵，其工作原理基于离心力和动能转换。
它通常由叶轮、泵壳、轴和密封装置等部件组成。
当泵启动时，电动机驱动轴旋转，轴上的叶轮也随之旋转。
叶轮的叶片在旋转过
程中产生离心力，将液体从泵的吸入口吸入，然后通过叶轮的旋转
将液体加速并推送到泵的排出口。
叶片泵的工作原理可以分为以下几个步骤：
1. 吸入阶段：当叶片泵启动时，叶轮开始旋转。
在旋转的过程中，叶片受到离心力的作用，使得液体被吸入到泵内。
液体通过吸
入口进入泵壳，并进入叶轮的叶片之间的空隙中。
2. 加速阶段：随着叶轮的旋转，液体被带动并加速。
叶轮的叶
片将液体推向泵的排出口方向。
在这个过程中，液体的动能不断增加，压力也随之增大。
3. 排出阶段：当液体被加速并推送到泵的排出口时，叶片泵的
排出阀打开，液体被排出泵外。
此时，液体的动能被转化为压力能，从而实现了液体的输送。
叶片泵的工作原理基于动能转换的原理，通过离心力将液体加
速并推送出去。
叶片泵通常用于输送清水、污水、油类液体以及其
他流体物质。
它具有结构简单、运行稳定、维护方便等特点，在工
业生产和民用领域得到了广泛的应用。
总的来说，叶片泵的工作原理是基于离心力和动能转换的原理，通过叶轮的旋转将液体加速并推送出去。
这种泵具有高效、稳定的
特点，是流体输送领域中常见的一种泵类设备。
泵工作原理和构造
泵工作原理和构造泵是一种广泛应用于工业、建筑、农田灌溉等领域的设备，用于输送液体或提升液体的装置。
它的工作原理和构造决定了它能够产生压力，将液体从低压区域输送到高压区域。
本文将详细介绍泵的工作原理和构造。
一、泵的工作原理泵的工作原理基于流体力学中的连续方程和动量方程。
在泵的内部，液体被抽入泵腔，然后通过动力转化，液体被压缩并排出泵。
泵的工作过程可以概括为以下几个步骤：1. 吸入过程：泵的吸入口通过压差将液体吸入泵腔。
这个过程通常由泵腔内的体积增大引起。
2. 封闭过程：在液体被吸入泵腔后，泵的吸入口关闭。
这个过程是通过与吸入口相连的阀门或旋转部件完成的。
3. 排出过程：泵的排出口打开，泵腔内的压力大于外部压力，导致液体被推出。
4. 封闭过程：当液体被推出泵腔后，泵的排出口关闭。
这个过程是通过与排出口相连的阀门或旋转部件完成的。
以上过程不断交替进行，使得液体连续地被吸入和排出，实现了泵的工作。
二、泵的构造1. 泵的主要构件（1）叶轮：叶轮是泵中最关键的部件之一，它通过旋转产生动能，将液体吸入泵内并推出。
叶轮通常由多个叶片组成，可以是从某种金属材料上加工成型，或者是单独制造并通过螺栓或焊接连接在一起。
（2）泵壳：泵壳是包围叶轮的外部结构，它的作用是将排出的液体引导到出口，同时保护叶轮并提供固定的支撑。
泵壳通常由金属材料制成，具有足够的强度和刚度。
（3）轴：泵的轴连接叶轮和电动机，将电动机的动力传递给叶轮，使其旋转并产生泵的工作能力。
轴通常由高强度合金钢制成，并经过加工和热处理以提高其强度和耐磨性。
（4）密封件：泵中的密封件主要用于防止液体从泵的接口或连接处泄漏。
常见的密封件包括静密封和动密封，通常由橡胶、塑料或金属制成。
（5）进出口阀门：进出口阀门用于控制泵的吸入口和排出口的开关。
这些阀门通常由金属制成，具有良好的耐腐蚀性和密封性能。
2. 泵的类型根据泵的工作原理和构造，泵可以分为多种类型，常见的有离心泵、容积泵和轴流泵等。
第6讲 叶片泵
单作用叶片泵的流量
理论流量： 2π 理论流量： qt = vn = 2πB e D n 实际流量： 2πBeDnη 实际流量： q = qtηv = 2πBeDnηv 结论： f(几何参数 几何参数、 结论：1) qT = f(几何参数、 n、e) 2）∵ n = c e变化 q ≠ C e变化 ∴变量泵 e = 0 q = 0 大小变化， 大小变化，流量大小变化 e< 方向变化， 方向变化，输油方向变化 故 单作用叶片泵可做双向变量泵
流 量
双作用叶片泵排量
∵ 叶片每伸缩一次，每两叶片间油 叶片每伸缩一次， 液的排出量为 ： V密max-V密min ∴ （V密max-V密min）Z即一转压出油 液的体积，即等于一环形体积。 液的体积，即等于一环形体积。
双作用叶片泵排量
又∵ 双作用式 ∴ 应为两倍的环形体积 即 Vt = 2π(R2-r2)B 还∵ 叶片有一定厚度 ∴ 叶片所占体积为 V’=2BSZ（R-r）/COSθ =2BSZ（ 故 双作用叶片泵的实际排量为 V = Vt – V = 2B[π(R2-r2)-（R-r）Z/COSθ]
外反馈限压式变量叶片泵
组 成
工作原理
外反馈限压式变量叶片泵组成
组成：变量泵主体、限压弹簧、 组成：变量泵主体、限压弹簧、 调节机构（螺钉）、反 调节机构（螺钉）、反 ）、 馈液压缸。 馈液压缸。 结构动画图
外反馈限压式变量叶片泵工作原理
当pA < ksx0时，定子不动，e=e0，q= qmax 定子不动， 当pA = ksx0时，定子即将移动， 定子即将移动， p = pB，即为限定压力。 即为限定压力。 定子右移， 当pA > ksx0时，定子右移， e↓ ，q↓
限压式变量叶片泵的特点 限压式变量叶片泵的特点
叶片泵工作原理及构造详细介绍
单吸式叶轮 1-前盖板；2一后盖 板；3一叶片 4一叶槽；5一吸入 口；6—轮毂； 7—泵轴
双吸式叶轮 1-吸入口；2一轮盖； 3一叶片 4一轮毂；5一轴孔
第23页/共36页
叶轮按其盖板情况可分封闭式叶轮、敞开式叶轮和半开式叶轮3种形式
封闭式
敞开式
第24页/共36页
半开式
二、泵 轴
• 泵轴是用来旋转泵叶轮的，常用材料是碳素钢和不锈钢。泵轴应有足够的抗扭强度 和足够的刚度，其挠度不超过允许值；工作转速不能接近产生共振现象的临界转速。
第4页/共36页
第二节 抽水装置及抽水过程
• 1、离心泵
弯管
离心泵
压力管道 动力机
底阀和 莲蓬头
离心泵的抽水装置
第5页/共36页
出水池
第二节 抽水装置及抽水过程
• 1、离心泵
第6页/共36页
第二节 抽水装置及抽水过程
• 2、轴流泵
动力机
弯管
压力管道
出水池
轴流泵 喇叭管
第7页/共36页
第二节 抽水装置及抽水过程
第33页/共36页
• 3、写出下面混流泵各组成部分的名称及作用。 第34页/共36页
答案
第35页/共36页
感谢您的观看！
第36页/共36页
第25页/共36页
泵壳通常铸成蜗壳形，其 过水部分要求有良好的水 力条件。泵壳顶上设有充 水和放气的螺孔，以便在 水泵起动前用来充水及排 走泵壳内的空气。
三、泵 壳
第26页/共36页
四、减漏环 （密封环）
• 叶轮吸入口的外圆与泵壳内壁的接缝 处存在一个转动接缝，容易发生水的 回流。产生容积损失。
• 其中：以叶片式水泵结构简单，维修方便，在实际应用中最为广泛。 • 叶片式水泵中：
叶片泵的原理
①.外反馈限压式变量叶片泵
。结构例Βιβλιοθήκη .内反馈YBX型限压式变量叶片泵的结构：转子3固定在传动轴7上，轴.7支承在 两个滚针轴承上作逆时针方向回转。定子4可以左右移动，在左端限压弹 簧13的作用下，定子被推向右端，靠紧在活塞21左端面上，使定子中心 O2和转子中心01之间有一原始偏心距eo，它决定了泵的最大流量。转动 流量调节螺钉23，通过柱塞22来调节活塞21的位置，从而调节eo的大小。 在泵体8上钻有斜孔C，压油腔b中的压力油通过孔C流人d腔，作用在活 寒21的右端面上，当此作用力大于左端限压弹簧13的预调力时，推动定
4.叶片的修理
❖ 叶片泵按作用方式(每转中吸排油次数)分为单作用(变 量、内外反馈)和双作用(定量)叶片泵;按级数分为单级和 双级叶片泵;按连接形式分为单联泵和双联泵;按工作压力 分有中低压((6. 3MPa)、中高压(6. 3-16MPa)和高压(> 16MPa)叶片泵等。
一。定量叶片泵
1定量叶片泵的工作原理
§2-3叶片泵
❖ 叶片泵的优点是结构紧凑、体积小(单位体积的排量较 大)、运转平稳、输出流量均匀、噪声小;既可做成定量泵 也可制成变量泵。定量泵(双作用或多作用) 轴向受力平衡， 使用寿命较长，变量泵变量方式可以多种方式，且结构简 单（如压力补偿变量泵)。
❖ 叶片泵的缺点是吸油能力稍差，对油液污染较敏感， 叶片受离心力外伸，所以转速不能太低，而叶片
Ps也增大,一直到泵的出口压力 •达到恒压阀所调定的压力为止,
从而达到恒压的目的.
如果P1降低时输出流量可不变：阀芯右移，大控制活塞腔与回 油相通，泵偏心量减小，泵输出流量也减少，维持出口流量不 变
P1增大时输出流量也可不变
❖ 负载感应控制变量叶片泵的功能回路图
单作用叶片泵的工作原理
单作用叶片泵的工作原理
单作用叶片泵是一种常见的液压泵，它通过叶片在泵内旋转，从而产生吸入和排出液体的压力，实现液体的输送。
其工作原理主要包括泵的结构、工作过程和应用特点三个方面。
首先，单作用叶片泵的结构包括泵体、叶片、转子、进出口阀等部件。
泵体是泵的主体部分，内部有螺纹孔和叶片槽，用于安装叶片和转子。
叶片是泵的关键部件，它固定在转子上，通过转子的旋转产生压力，从而实现液体的吸入和排出。
进出口阀则用于控制液体的进出，保证泵的正常工作。
其次，单作用叶片泵的工作过程可以分为吸入、压缩和排出三个阶段。
在吸入阶段，液体经过进口阀进入泵体，同时叶片与泵体内壁形成密封腔，液体被吸入腔内。
随着转子的旋转，叶片将液体压缩，从而提高液体的压力。
最后，在排出阶段，压缩后的液体通过出口阀排出泵体，完成液体的输送。
最后，单作用叶片泵具有结构简单、体积小、重量轻、噪音低等特点，广泛应用于农业机械、工程机械、汽车、船舶等领域。
在工程机械中，单作用叶片泵常用于液压系统的动力源，为液压缸提
供动力；在汽车和船舶中，单作用叶片泵常用于液压转向系统，提供转向助力。
由于其工作原理简单、可靠性高，因此受到了广泛的青睐。
总之，单作用叶片泵通过叶片的旋转，实现液体的吸入、压缩和排出，从而实现液体的输送。
其结构简单，工作过程清晰，应用广泛，是一种性能可靠的液压泵。
叶片泵的结构与工作原理
叶片泵的结构与工作原理叶片泵由定子、转子、叶片、壳体及泵盖等组成，如图1-23所示。
转子由变矩器壳体后端的轴套带动，绕其中心旋转；定子是固定不动的，转子与定子不同心，二者之间有一定的偏心距。
1-转子2-定位环3-定子4-叶片A-进油口B-出油口。
当转子旋转时，叶片在离心力或叶片底部的液压油压力的作用下向外张开，紧靠在定子内表面上，并随着转子的转动，在转子叶片槽内作往复运动。
这样在每两个相邻叶片之间便形成密封的工作腔。
如果转子朝顺时针方向旋转，在转子与定子中心连线的右半部的工作腔容积逐渐减小，将液压油从出油口压出。
这就是叶片泵的工作过程。
叶片泵的排量取决于转子直径、转子宽度及转子与定子的偏心距。
转子直径、转子宽度及转子与定子的偏心距越大，叶片泵的排量就越大。
叶片泵具有运转平稳、噪音小、油泵油量均匀、容积效率高等优点，但它结构复杂，对液压油的污染比较敏感。
液压系统主要故障分析与消除方法1 前言液压系统发生的故障一般分为两类: 一类是整个液压系统发生故障, 整个液压系统的执行机构动作失灵或速度缓慢无力, 此时可考虑是否因泵和溢流阀的突然损坏或零件的磨损以及滤油器被堵塞所引起的流量、压力不足; 另一类是个别机构动作失灵或发生故障, 一般可从发生故障的执行机构或控制机构入手分析。
对液压系统故障来说, 诊断、寻找故障的原因和所在部位较难, 而找到后排除较为容易。
2 振动与噪声的来源和消除办法液压冲击、转动时的不平衡力、摩擦阻力以及惯性力的变化等都是产生不同振动形式的根源。
在液压传动的设备中, 往往在产生振动后随之而产生噪声。
液压系统中的振动与噪声常出现在液压泵、液压马达、液压缸及各种控制阀上, 有时也表现在泵、阀与管路的共振上。
2.1 振动与噪声产生的原因2.1.1 由泵和马达引起( 1) 泵与马达或系统密封不严而进入空气或泵的吸没管路浸入油面太浅而进入空气。
( 2) 泵吸油位置太高( 超过 500 mm) , 油的粘度太大或吸油管过细, 以及滤油器被油污阻塞造成泵的吸油口真空度过大而使原来溶解在液压油中的空气分离出来。
叶片泵的工作原理.
使叶片顶部和底部的液压力平衡
五、单作用叶片泵的结构特点
单作用叶片泵的结构特点
单作用叶片泵与双作用叶片泵的区别
单作用：1、单数叶片（使流量均匀） 2、 定子、转子和轴受不平衡径向力 3、叶片底部的通油槽采取高压区通高压、低压区 通低压，以使叶片底部和顶部的受力平衡，叶片 靠离心力甩出。 双作用：1、双数叶片（使流量均匀） 2、 定子、转子和轴受平衡径向力 3、叶片底部的通油槽均通以压力油（定子曲线矢 径的变化率较大，在吸油区外伸的加速度较大， 叶片的离心力不足以克服惯性力和摩擦力）
单作用叶片泵工作原理及结构
3-3 叶片泵
二、叶片泵的应用特点：
1、优点
流量均匀，运转平稳，噪声小，体积小，总 量轻。 中低压一般为8MPa,中高压可达25MPa至 32MPa。
缺点
对油液的污染较齿轮泵敏感；又因叶片甩出 力、吸油速度和磨损等因素的影响，泵的转速 不能太大，也不宜太小，一般可在600～ 2500r/min范围内使用；泵的结构也比齿轮泵复 杂；吸入特性比齿轮泵差 。
等加速等减速曲线：没有硬冲击但有软冲击（加
速度突变）
高次加速度变化率等的要求，有利于 控制叶片的振动和噪声
减轻定子和叶片顶部的磨损
1、减小作用在叶片底部的液体压力
2、减小叶片底部的液压力面积 3、使叶片顶部和底部的液压力平衡
减小叶片底部的液压力面积
内反馈限压式变量叶片泵
内反馈限压式变量叶片泵
外反馈限压式变量叶片泵
外反馈限压式变量叶片泵
顶部的液压力
存在的问题：叶片经过吸油区时叶片底
部没有液压力，附加的叶片底部的液压力会 加剧叶片的磨损
2、避免困油现象，减少液压冲击和噪声
存在困油现象，通过开卸荷槽来解决
