气缸磨损的测量.
二 、量缸表的使用
百分表的种类
（1）长型，适合在有 限空间中使用。 （2）辊子型，用于轮 胎的凸面/凹面测量。 （3）杠杆型，用于测 量不能直接接触的 件。 （4）平板型，用于测 量活塞突出部分等。
量缸表
量缸表也叫内径百分表，是利用百分表制成的测量仪 器，也是用于测量孔径的比较性测量工具。在汽车维 修中，量缸表通常用于测量汽缸的磨耗况下 沿高度方向：上大下小成锥形 径向截面内：呈不规则的椭圆形
【结论】 我们在进行气缸磨损测量时， 通常是取上、中、下三个截面， 并在气缸的前后和左右两个方 向进行测量，计算出圆度和圆 柱度
圆度和圆柱度
圆度误差 是指同一截面上磨损的不 均匀性，用同一横截面上 不同方向测得的最大直径 与最小直径差值之半作为 圆度误差。 圆柱度误差 是指沿气缸轴线的轴向截 面上磨损的不均匀性，用 被测气缸表面任意方向所 测得的最大直径与最小直 径差值之半作为圆柱度误 差。
三、测量步骤
1.清洁气缸筒内部，并检查是否有明显的划痕 ；清洁 工作台检查工量具。
2、游标卡尺清洁和校零，测 量气缸直径 使用游标卡尺测量缸径后获得 基本尺寸，利用这些长度作为 选择合适杆件的参考。 再根据所测缸径的基本尺寸选 用合适的替换杆件和调整垫圈， 使量杆长度比缸径0.5～1.0mm。 替换杆件和垫圈都标有尺寸， 根据缸径尺寸可任意组合。
百分表的读数方法
1、百分表表盘刻度为100指针在圆表盘上转动一格 为0.01 mm，转动一圈为1 mm；小指针移动一格为1 mm。
2、测量时，当表针顺时针方向离开“0”位，表示缸径 小于标准尺寸的缸径，它是标准缸径与表针离开“0” 位格数的差；若表针逆时针方向离开“0”位，表示缸 径大于标准尺寸的缸径，它是标准缸径与表针离开“0” 位格数之和。 3、若测量时，小针移动超过1 mm，则应在实际测量值 中加上或减去1 mm。
气缸磨损度的测量【范本模板】
径，它是标准缸径与表针离开“0”位格数的差；若表针逆时针方向离开“0”位，表示缸径大于标准尺寸的缸径,它是标准缸径与表针离开“0”位格数之和.
（3）若测量时，小针移动超过1 mm，则应在实际测量值中加上或减去1 mm。
4。
测量方法
1）使用量缸表,一手拿住隔热套,另一只托住管子下部靠近本体的地方。
2）将校对后的量缸表活动测杆在平行于曲轴轴线方向和垂直与曲轴轴线方向等两方位,沿气缸轴线方向上、中、下取三个位置，共测六个数值。
上面一个位置一般定在活塞在上止点时，位于第一道活塞环气缸壁处，约距气缸上端10 mm。
下面一个位置一般取在气缸套下端以上10 mm左右处如图3，该部位磨损最小。
如图3
3）测量时，使量缸表的活动测杆同气缸轴线保持垂直,才能测量准确。
当前后摆动量缸表表针指示到最小数字时，即表示活动测杆已垂直于气缸轴线.
5. 记录与计算圆度和圆柱度误差
1）圆度误差：同一截面上磨损的不均匀性.用同一横截面上不同方向测得的最大与最小值差值之半作为圆度误差。
2）圆柱度误差:沿气缸轴线截面上磨损的不均匀性。
其数值时被测气缸表面任意方向所测得的最大与最小直径值之半。
记录表
第1缸第2缸第3缸第4缸
考核工单。
汽车发动机汽缸的磨损规律与检测技巧
汽车发动机汽缸的磨损规律与检测技巧
一、汽车发动机汽缸磨损规律
1.汽缸内壁的直径磨损是加速度磨损，随着汽缸的工作里程逐渐增加，磨损的程度也会加重。
2.汽缸内的窗口，凹槽和排气管的接口处易受到磨损，可能会影响气
缸的正常工作。
3.经过长期运行，汽缸底面的凹槽可能会发生磨损，需要定期更换汽
缸套。
4.由于缸套和活塞头的循环运行，在汽缸头和活塞头之间会逐渐形成
磨损，从而影响气缸的工作。
5.缸内汽缸密封圈的更换或磨损会影响气缸的正常运行，因此，更换
缸密封圈也是需要定期更换的。
二、汽车发动机汽缸磨损检测技巧
1.安装汽缸检查室：汽缸检查室是汽车维修保养的重要设备，可以用
来检测汽缸的磨损。
气缸磨损的测量要求
气缸磨损的测量
◆二、测量流程 1）解体发动机，清洁气缸筒内部，并检查是否有 明显的划痕.
气缸磨损的测量
2）量具准备
千分尺
量缸表 游标卡尽
气缸磨损的测量
3）测量操作
（1）对游标卡尺进行清洁和校零，估测缸径 大小
方法：使用游标卡尺直接测量气缸的内表面直径， 如果我们知道所测缸径的大小，这一步可以省略。
（9）填写作业表.
（10）整理并清洁工量具.
气缸磨损的测量
◆三、测量结果的分析
当气缸磨损量在修理尺寸范围内 时，则四个气缸要重新镗缸；必要时更 换气缸套，甚至气缸体。
气缸磨损的测量
AJR发动机标准缸径82.01mm, 磨损最大的偏差值为0.08mm ①圆度值（0.050mm） ②圆柱度值(0.175mm)
• 发动机气缸磨损程度是衡量发动机 是否需要大修的重要依据之一，也 是影响发动机动力性、经济性的主 要原因之一。
• 因此，发动机气缸磨损测量是本 课程的教学重点之一，也是汽车 维修工实践考核中的一个重要考 点。
气缸磨损的测量
◆我们要掌握
一、气缸磨损的规律 二、气缸测量流程 三、测量结果的分析
气缸磨损的测量
气缸磨损的测量
（2）安装量缸表 方法：按被测气缸的标准尺寸、选择合适的接杆，装上后、
暂不拧紧固定螺母。
气缸磨损的测量
（3）校对千分尺 要求：清洁合适量程的千分尺并校零，如果有误差，在作业
表上填写清楚.
气缸磨损的测量
（4）校对量缸表 要求：将装好的量缸表放入千分尺进行校正。
方法：稍微旋动接杆，使量缸表指针转动约2mm， 使指针对准刻度零处，扭紧接杆的固定螺母。
◆一、气缸磨损规律
1）上大下小成 锥形
气缸磨损的测量步骤
气缸磨损的测量步骤

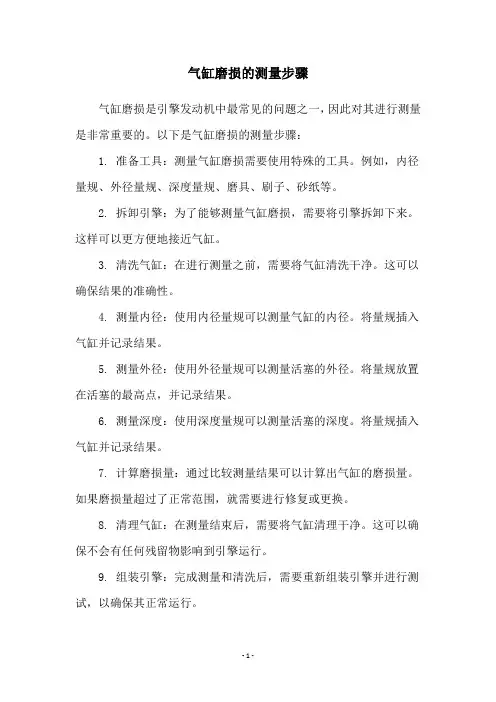

气缸磨损是引擎发动机中最常见的问题之一，因此对其进行测量是非常重要的。
以下是气缸磨损的测量步骤：
1. 准备工具：测量气缸磨损需要使用特殊的工具。
例如，内径量规、外径量规、深度量规、磨具、刷子、砂纸等。
2. 拆卸引擎：为了能够测量气缸磨损，需要将引擎拆卸下来。
这样可以更方便地接近气缸。
3. 清洗气缸：在进行测量之前，需要将气缸清洗干净。
这可以确保结果的准确性。
4. 测量内径：使用内径量规可以测量气缸的内径。
将量规插入气缸并记录结果。
5. 测量外径：使用外径量规可以测量活塞的外径。
将量规放置在活塞的最高点，并记录结果。
6. 测量深度：使用深度量规可以测量活塞的深度。
将量规插入气缸并记录结果。
7. 计算磨损量：通过比较测量结果可以计算出气缸的磨损量。
如果磨损量超过了正常范围，就需要进行修复或更换。
8. 清理气缸：在测量结束后，需要将气缸清理干净。
这可以确保不会有任何残留物影响到引擎运行。
9. 组装引擎：完成测量和清洗后，需要重新组装引擎并进行测试，以确保其正常运行。
- 1 -。
气缸检查测量实验报告(3篇)
第1篇一、实验目的1. 熟悉气缸检查测量工具的使用方法；2. 掌握气缸直径、圆柱度、磨损度等参数的测量方法；3. 了解气缸磨损对发动机性能的影响；4. 提高对发动机维修保养的实践操作能力。
二、实验原理气缸是发动机的重要组成部分，其直径、圆柱度、磨损度等参数直接影响到发动机的性能和寿命。
本实验通过使用气缸检查测量工具，对气缸进行直径、圆柱度、磨损度等参数的测量，以评估气缸的磨损情况，为发动机维修保养提供依据。
三、实验仪器与材料1. 气缸检查测量工具：外径千分尺、量缸表、游标卡尺、气缸体、气缸等；2. 气缸实验样品；3. 夹具、支撑架等辅助工具。
四、实验步骤1. 准备工作：检查气缸检查测量工具是否完好，调整量缸表至标准尺寸。
2. 气缸直径测量：（1）将气缸体放置在支撑架上，确保气缸体平稳；（2）将量缸表的活动侧头以一定的角度放进气缸中，然后用手压住量缸表的杆身，慢慢地移动杆身使其与气缸的轴线平行；（3）左右（或上下）移动量缸表寻找最大直径值，读取数据。
3. 气缸圆柱度测量：（1）将气缸体放置在支撑架上，确保气缸体平稳；（2）将量缸表的活动侧头以一定的角度放进气缸中，然后用手压住量缸表的杆身，慢慢地移动杆身使其与气缸的轴线平行；（3）在气缸直径范围内，依次测量不同位置的数据，求平均值。
4. 气缸磨损度测量：（1）将气缸体放置在支撑架上，确保气缸体平稳；（2）将游标卡尺夹具固定在气缸体内壁，调整游标卡尺至标准尺寸；（3）在气缸直径范围内，依次测量不同位置的数据，求平均值。
5. 数据处理与分析：（1）将测量数据与标准尺寸进行对比，分析气缸磨损情况；（2）评估气缸磨损对发动机性能的影响；（3）根据测量结果，提出维修保养建议。
五、实验结果与分析1. 实验数据：| 气缸直径（mm） | 气缸圆柱度（mm） | 气缸磨损度（mm） ||--------------|--------------|--------------|| 100.00 | 0.02 | 0.01 |2. 结果分析：（1）气缸直径与标准尺寸相比，存在0.01mm的偏差，属于正常范围；（2）气缸圆柱度偏差为0.02mm，略大于标准值，但仍在可接受范围内；（3）气缸磨损度为0.01mm，说明气缸磨损情况良好。
发动机主要部件测量的方法
发动机主要部件测量的方法1、气缸直径及磨损气缸磨损程度是决定发动机是否需要大修的主要依据。
（1）、磨损的检测①、外观检查：机械损伤、表面质量、化学腐蚀②、内径千分尺检测：最大磨损量、失圆度、圆柱度失圆度= （该截面最大值—该截面最小值）/2圆柱度= （截面最大值—截面最小值）/2最大磨损量：测得的最大值—气缸标准值（2）、测量方法：两方向三截面共六次（3）、测量值：失圆度＜0.05mm ，圆柱度＜0.20 mm，最大磨损量＜0.20 mm如果失圆度、圆柱度和最大磨损量中，只要有一个数值超过标准，就要进行镗削、磨削处理，使气缸恢复原来的性能。
（4）、修理镗磨削后，失圆度≤0.005mm ，圆柱度≤0.0075mm，▽≤0.6修理时，可对原缸套进行加大处理或采用换新缸套，镗磨成标准值的气缸。
加大镗磨时应遵照修理级别处理：﹢0.25mm、﹢0.50mm、﹢0.75mm、﹢1.00mm而标准值一般用0.00表示。
2、曲轴主轴径、连杆轴径、凸轮轴轴径、平衡轴轴径或中间轴轴径及磨损两方向两截面共四次失圆度= （该截面最大值—该截面最小值）/2圆柱度= （截面最大值—截面最小值）/2①、磨损极限曲轴主轴颈和连杆轴颈的失圆度和圆柱度≥0.025mm，曲轴就要进行磨削，恢复其性能。
磨削时，曲轴主轴颈和连杆轴颈应磨削成同一级别的修理尺寸。
②、修理等级﹢0.25mm、﹢0.50mm、﹢0.75mm、﹢1.00mm③、建议：烧过瓦或磨损大的曲轴，最好更换。
（烧瓦时会产生大量的热，从而使曲轴退火；现在生产的曲轴，只是在表层进行了氮化或耐磨处理，而且只是很薄的一层0.20 mm。
）④、注意：凸轮轴、平衡轴或中间轴磨损超过极限，都必须更换，不进行修复处理。
3、活塞环的“三隙”留间隙的目的：防止活塞环卡死于气缸内或胀死于活塞环槽中。
（1）、端隙（开口间隙）活塞环装入气缸后，环的两端头的间隙。
一般为：0.20～0.50mm(2)、侧隙（边隙）活塞环装入活塞后，其侧面与活塞环槽之间的间隙。
气缸磨损的检验
（2）校对量缸表尺寸：将外径千分尺调到所量气 缸的标准尺寸，然后将量缸表校对到外径千分尺的 尺寸（保证量缸表的活动量杆有2mm左右的压缩 量），并转动表盘ቤተ መጻሕፍቲ ባይዱ表针对 正零位。
（3）测量气缸直径：在气缸中取上（活塞位于上 止点时第一道活塞环所对对应的位置）、中（气缸 中部）、下（距气缸下边缘10mm左右）三个截面， 在每个截面上沿发动机的前后方向和左右方向分别测 出气缸的直径，如图2 。 为保证测量的准确性，测量时量缸表的接杆与气缸 的轴线应保持垂直。
（4）计算气缸的圆度和圆柱度误差：每个横截面 所测得的两直径之差的一半即为该截面的圆度误差。 对三个截面所测得的圆度误差进行比较，取其最大 值作为该气缸的圆度误差。 同一气缸中所测得的所有直径中最大与最小直径之 差值之半即为被测气缸的圆柱度误差。
（5）气缸的检验分类技术条件如下： ①气缸的圆度误差达到0.050～0.063mm；圆柱 度误差达到0.175～0.250mm；最大磨损量有修理 尺寸的气缸达到0.2mm；无修理尺寸的气缸(薄型缸 套)达到0.4mm；其中一项达到限值时必须修理或更 换气缸（套）。 ②气缸的圆度误差和圆柱度误差均小于限值，而 磨损量小于0.15mm时，可更换活塞及活塞环。
《气缸磨损的检验》
一、气缸磨损情况 由于活塞在气缸中的高速运动，使气缸磨损变形， 产生椭圆和锥度，造成发动机压缩不良，功率下降， 油耗上升。 二、气缸磨损的检验 气缸磨损情况采用量缸表测量。量缸表实际上是在 一个百分表上接上一个测量表头（见图1），其使用 方法如下：
（1）选择接杆：测量前先根 据所测量气缸的大小，选择相 应量程的接杆3插入量缸表的 下端，并将百分表装入量缸表 杆上端的安装孔中（安装后， 用手压缩量缸表的下端测量头， 表针应转动灵活）。
气缸磨损检测操作工单
气缸磨损检测操作工单气缸磨损是指发动机气缸内壁表面的磨损和磨蚀现象，这种磨损会严重影响气缸的密封性能和发动机的工作效率。
对气缸磨损进行检测可以帮助及时发现和修复问题，以保证发动机的正常运行。
1.工单基本信息：记录工单编号、操作日期、操作人员等信息。
2.检测工具和设备准备：列出检测气缸磨损所需的工具和设备，如内卡尺、外卡尺、显微镜、血迹探测剂等。
3.安全操作规程：提醒操作人员注意操作安全，如佩戴防护眼镜、手套等，并指导正确使用检测工具和设备。
4.检测方法和步骤：a.准备工作：将发动机停止运转，并等其冷却至安全温度；拆卸关键部件，如气缸盖等，以便对气缸进行检测；清除工作区域，确保操作环境整洁。
b.检测壁厚：使用内卡尺测量气缸内壁的壁厚，记录在工单上，并与标准壁厚进行对比。
c.检测磨损程度：使用显微镜观察气缸内壁的磨损情况，并记录在工单上。
可以对比不同气缸的磨损情况，找出是否存在不均匀磨损的情况。
d.检测蚀刻情况：使用血迹探测剂涂抹在气缸内壁上，观察蚀刻情况。
记录蚀刻程度，并与标准进行对比。
e.检测粗糙度：使用粗糙度计检测气缸内壁的粗糙度情况，记录在工单上，并与标准进行对比。
f.结论：根据检测结果，判断气缸是否存在磨损问题，并记录在工单上。
若发现气缸磨损过大，需要进行进一步的修复或更换。
5.检测结果记录：在工单上记录检测结果，包括壁厚、磨损程度、蚀刻情况、粗糙度等。
并对比标准进行评价。
6.结论与修复建议：根据检测结果，给出结论并提出修复建议，如对发动机进行维修或更换气缸等。
7.签名确认：由相关人员对工单进行签名确认，包括操作人员、检验员、质量控制员等。
8.工单归档：将完成的工单归档，以备未来参考和追溯。
以上是一份气缸磨损检测操作工单的基本内容，可以根据具体情况进行调整和完善。
操作人员在进行检测时应按照工单的要求进行操作，确保检测结果的准确性和可靠性。
同时，注意安全操作，保障人员的身体健康和设备的完整性。
气缸磨损的检测方法
气缸磨损的检测方法气缸磨损的检测方法：①直观检查法最为直接通过观察气缸内壁颜色变化与光洁度差异来判断是否存在异常磨损状况当气缸内壁出现明显划痕或者颜色呈现深暗表明已经发生一定程度磨损；②使用内径千分尺或者专用量缸表对气缸直径进行精确测量将所得数据与原始设计尺寸对比超出允许误差范围即表示气缸存在磨损情况值得注意的是在测量过程中应当选取多个位置确保结果准确无误；③压力测试也是有效手段之一通过压缩空气或者其他方式向气缸内部施加压力若发现压力下降速度过快则说明密封性能下降间接反映出气缸壁可能因磨损导致间隙增大；④磨损颗粒分析通过对发动机润滑油中金属碎屑含量及成分分析可以间接判断气缸与活塞之间摩擦状况如果发现大量铁屑铜屑等则提示内部部件磨损严重其中包括气缸壁；⑤超声波探伤技术利用超声波穿透材料并反射回波原理来检测气缸壁厚度变化以及表面下潜在缺陷如裂纹空洞等该方法无需拆解设备即可实现非接触式检查提高效率降低风险；⑥激光扫描技术能够快速获取气缸内部三维图像信息进而分析其几何形状偏差与标准模型对比发现微小变化激光扫描精度高适合精密设备使用；⑦内窥镜检查将带有摄像头探头引入气缸内部实时传输图像至显示屏操作员根据显示画面直接观察气缸壁状态该方法直观方便特别适用于复杂结构难以拆解部位；⑧磁粉检测适用于铁磁性材料通过磁场作用下观察磁粉聚集分布判断材料表面及近表面区域是否存在缺陷此法简单易行成本低廉但仅限于铁磁性材料适用范围受限；⑨气密性试验采用专用工具封堵气缸两端后注入高压气体观察一定时间内压力损失情况以此评估气缸整体密封性能间接反映磨损程度该试验需注意安全防护措施防止意外伤害；⑩电涡流检测基于电磁感应原理适用于导电材料表面及近表面缺陷检测当气缸壁厚度发生变化时会影响线圈周围磁场进而改变检测信号特征据此分析磨损状态；⑪振动分析通过安装传感器监测发动机运行状态下振动特性变化与正常工作时数据对比分析得出结论气缸磨损会导致不平衡加剧进而引发异常振动模式；⑫热成像技术借助红外热成像仪捕捉气缸工作时温度分布特征磨损区域由于散热不良通常会呈现出较高温度带从而暴露出来这种方法不受环境光线影响适合动态监测。
发动机气缸测量资料
湖北省汽修技能高考之气缸磨损的测量
2
气缸检测方法
10、读数方法 要求：测量时，使量缸表的活动测杆同气缸轴线保持垂直， 才能测量准确。当前后摆动量缸表表针指示到最小数字时， 即表示活动测杆已垂直于气缸轴线，百分表数值就是所测值。
3 对检测结果进行分析
1、计算方法 ①圆度值 ②圆柱度值
所测发动机型号 千分尺校正前读数
标准缸径 测量前准备
气缸号
1
分析 教师 评定
位置号 位置1（上部） 位置2（中部） 位置3（下部） 汽缸是否要修 维修尺寸级别
直径1
直径2
量缸表测 量杆长度
圆度
圆柱度
3 对检测结果进行分析
实测值
缸数
测量
一
二
三
四
S上-s上
横向 纵向
S中-s中
横向 纵向
S下-s下
横向 纵向
D1（最大直径） D2（最小直径） 该缸的圆度误差
2
气缸检测方法
◆检测流程 解体发动机
2
气缸检测方法
一、测量前的准备工作 1、所需工具 游标卡尽 千分尺 量缸表 2、清洁气缸 校尺子
2
气缸检测方法
千分尺
量缸表
游标卡尺
2
气缸检测方法
二、测量操作
1、清洁被测缸体 2、估测缸径大小
方法：使用游标卡尺直接测量气缸的内表面直径， 如果我们知道所测缸径的大小，这一步可以省略。
10mm左右
10mm左右
2
气缸检测方法
8、测量位置
要求：上面一个位置一般定在活塞在上止点时，位于第一道 活塞环气缸壁处，约距气缸上端10 mm。下面一个位置一般 取在气缸套下端以上10 mm左右处，该部位磨损最小。ຫໍສະໝຸດ 上方向：◆垂直
怎样测量气缸的磨损
怎样测量气缸得磨损量缸表操作规范:1、安装、校对量缸表(1)按被测气缸得标准尺寸、选择合适得接杆,装上后,暂不拧紧固定螺母。
(2)把外径千分尺调到被测气缸得标准尺寸,将装好得量缸表放入千分尺。
(3)稍微旋动接杆,便量缸表指针转动约2mm,使指针对准刻度零处,扭紧接杆得固定螺母。
为使测量正确,重复校零一次。
2、读数方法(1)百分表表盘刻度为100指针在圆表盘上转动一格为0、01 mm,转动一圈为1 mm;小指针移动一格为1 mm。
(2)测量时,当表针顺时针方向离开“0”位,表示缸径小于尺寸得缸径,它就是标准缸径与表针离开“0”位格数得差;若表针逆时针方向离开“0”位,表示缸径大于标准尺寸得缸径,它就是标准缸径与表针离开“0”位格数之与。
(3)若测量时,小针移动超过1 mm,则应在实际测量值中加上或减去1 mm。
3、测量方法(1)使用量缸表,一手拿住隔热套,另一只托住管子下部靠近本体得地方。
(2)将校对后得量缸表活动测杆在平行于曲轴轴线方向与垂直与曲轴轴线方向等两方位,沿气缸轴线方向上、中、下取三个位置,共测六个数值。
上面一个位置一般定在活塞在上止点时,位于第一道活塞环气缸壁处,约距气缸上端15 mm。
下面一个位置一般取在气缸套下端以上10 mm左右处,该部位磨损最小。
(3)测量时,便量缸表得活动测杆同气缸轴线保持垂直,才能测量准确。
当前后摆动量缸表表针指示到最小数字时,即表示活动测杆已垂直于气缸轴线。
量缸表得使用注意事项测量时,必须使量缸表与气缸得轴线保持垂直,应前后摆动量缸表,指针指示到最小数字时,即表示量杆与气缸轴线垂直,此读数为标准读数,当大指针顺时针方向离开“0”位。
表示气缸直径小于标准尺寸得缸径。
若逆时针方向离开“0”位。
表示气缸直径大于标准尺寸得缸径。
1 量缸表在汽车发动机维修过程中得作用量缸表用于测量汽车发动机气缸磨损程度、气缸就是发动机得重要组成部分、气缸磨损程度就是发动机就是否需要大修得重要技术依据之一、当发动机气缸磨损达到一定程度后,发动机得动力性与燃油经济性明显下降,润滑油消耗也急剧增大,因此,通过测量气缸磨损状况,正确作出发动机就是否应当大修得准确判断,对提高发动机修理质量以及发动机得动力性与经济性都有很大得作用、用量缸表测量发动机气缸得磨损程度一般用圆度与圆柱度两个指标来衡量、在气缸孔径同一平面内测量得最大直径与最小直径差得1 2,叫圆度误差;在气缸轴线方向测量得最大直径与最小直径之差得1 2,叫圆柱度误差、2 量缸表得结构量缸表由百分表与测量附件组成,它就是一种比较性测量仪表,测量精度为0101mm、百分表由表壳,表盘,表面指针,扇形齿与芯轴组成、芯轴准确地装在圆形表壳内,通过上下两孔道可以移动,芯轴得一段有齿条、芯轴得往复运动经过几个扇形齿得传动转变为指针转动,而芯轴与指针又被弹簧拉着,可以自动恢复原位、百分表就是借扇形齿与齿条传动及杠杆原理,把微小得尺寸变化加以扩大,用指针显示出来、表面上有100个小格,每小格为0101mm、表面上小指针偏转一格相当于1mm,表盘可以转动,上面刻有"0"、国产百分表比较测量范围有3种: 0～3mm,0～5mm与0～10mm、百分表得测量附件由测杆,插杆,凸轮及凸轮推杆,表杆与固定螺钉组成、测杆内端顶靠凸轮并可轴向伸缩,插杆得长度规格可根据测量孔径大小选择,插杆内端有螺纹,拧入插杆座孔时可调节伸出长度,调好后用螺母锁紧、百分表与附件装合时,将表得芯轴插入表杆内孔,使芯轴与凸轮推杆接触、芯轴插入深度,一般使表针转动012～015转为好、3 量缸表得常规使用(1)以比较测量范围为0～3mm得百分表为例、根据需要选择适当插杆,旋入插杆孔座,使测杆与插杆总长度稍大于气缸直径,再用千分尺校验、例如,东风EQ6100发动机缸径为100mm,将量缸表测杆与插杆总长度调到102～103mm 某一固定尺寸上,再用千分尺校验,不符合要求时可旋转插杆调整,调整完毕应锁紧插杆,最后将表盘得"0"位对准指针、也可将千分尺调到公称尺寸100mm,将量缸表测杆与插杆卡入千分尺内,表针应转动2～3转、(2)将量缸表测杆伸入气缸内测量,当柄杆偏左或偏右时,表得读数都偏大,那么在表得读数最小时得读数即为准确读数,并记录数据、测量时动作不能太猛,要让测杆慢慢接触缸套、被测表面应擦干净,百分表应避免与水,油污与灰尘接触、对于刚拆卸得发动机,应使其冷却到常温后再进行测量、(3)发动机得每一个缸应测量,即在平行于曲轴方向与垂直于曲轴方向得两个方向,沿气缸轴线方向上,中,下三个位置测量、上面一个位置一般就是在活塞上止点时,相应于第一道活塞环所在气缸壁处,按气缸正常磨损就是最大磨损处;中间位置定在中部,这对于磨料磨损较突出得气缸就是最大磨损处;下部位置一般就是定在气缸筒最下端以上10mm左右,这里磨损一般较小、测量后,取最大磨损处横截面上两个直径得最大值与最小值差得一半定为气缸圆客车技术与研究度误差、在纵截面中,最大值与最小值之差得1 2为圆柱度误差、对于多缸发动机,应分别取圆度误差与圆柱度误差得最大值数据、4 发动机气缸简易测量方法按前面所讲量缸表常规使用方法测量气缸磨损程度,测量前要用千分尺校验,而且既要测量气缸得圆度误差,又要测量气缸得圆柱度误差,每缸测量6个数据,如果就是六缸发动机,一共要测36个数据,显得较为繁锁、下面介绍一种通过实践经验总结出得一种相对简易得测量方法、该方法就是根据发动机气缸得磨损规律,侧重测量气缸得圆柱度误差、(1)根据气缸直径选择适当插杆,旋入插杆孔座,经适当调整使测杆与插杆总长度稍大于气缸直径,并锁紧插杆、(2)选择垂直于曲轴方向下部位置,即气缸筒最下端以上5～10mm左右为第一测量点,测后将表壳得"0"位对准指针,因为气缸在这个位置磨损最小,几乎为0,将它作为基准尺寸、(3)测量垂直于曲轴方向中部与上部(活塞在上止点时,相应于第一道活塞环所在气缸壁处)位置数据,并取其中较大数值得1 2为圆柱度误差,这样计算也相对简单、根据发动机各缸中圆柱度误差得最大值确定发动机就是否应当大修、实践表明,发动机20得圆度误差一般大大小于圆柱度误差、。
