机械制图点直线平面的投影习题答案

《机械制图习题集》(第四版)第一章答案

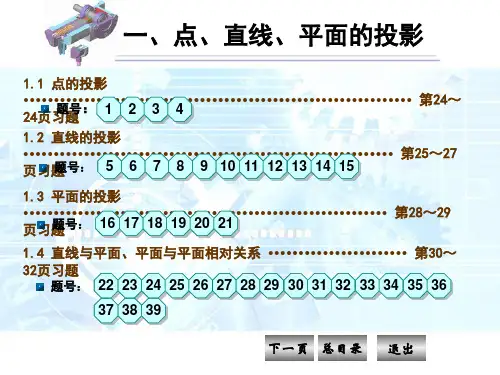

一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：58596061621. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。

2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。

3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。

（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。

《机械制图》投影基础习题

[作图题][难度2]1、已知点A的H、V面投影；点B位于A的正前方10mm；点C在V面上，与H面距离比点A大5mm，距W面15mm；求作点A、B、C的三面投影。

[参考答案][作图题][难度2]2、已知正方形ABCD的一边AB的两面投影，且顶点C在直线BE上，补全该正方形的两面投影。

[参考答案][填空题][难度3]3、判断两直线的相对位置（平行、相交、交叉）以及点是否在平面内（是、否）。

[参考答案][作图题][难度3]4、求平面ABC与平面DEFG的交线，并判别可见性。

[参考答案][作图题][难度2]5、点A的两面投影如图所示，点B位于A的正左方10mm；点C在V面上，与H面距离为15mm，且距W面20mm；求作点A、B、C的三面投影。

[参考答案][作图题][难度3]6、已知三角形ABC与直线DE、直线FG平行，且点A的水平投影如图所示，试完成三角形ABC水平投影。

[参考答案][作图题][难度2]7、求平面ABC与平面DEFG的交线MN，并判别可见性。

[参考答案][作图题][难度3]8、已知平面四边形ABCD的水平投影，且BC为水平线，试完成四边形的正面投影。

1、完成四边形的水平投影；2、在该平面内取一点，使其距H面20mm，距V面30mm。

[参考答案][作图题][难度2]9、求直线EF与平面ABC的交点K，并判别可见性。

[参考答案][作图题][难度3]10、补全平面六边形的水平投影。

[参考答案][单选题][2分][难度2]11、绘制机械图样时，用以表达零件可见轮廓线的线型为（）。

A.细实线B.粗实线。

C.细点画线D.虚线[单选题][2分][难度1]12、绘制结构投影的对称中心线时，所使用的线型为（）。

A.细实线B.粗实线。

C.细点画线D.虚线[单选题][2分][难度2]13、在剖视图中，金属材料剖面符号所使用的线型为（）。

A.细实线B.粗实线。

C.细点画线D.虚线[单选题][2分][难度2]14、在剖视图中，金属材料剖面线的倾斜角度为（）。

《机械制图习题集》(第四版)答案

一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：58596061621. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。

2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。

3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。

（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。

机械制图_第2章_点_直线_平面的投影习题解答

2-8 判断两直线的相对位置（平行、相交、交叉、垂直相交、垂直交叉）并将答案填写在下面的括号内。
2-9 由点A作直线AB与直线CD相交并使交点距H面12。
2-10 求直线AB、CD的交点K。
2-11 过点C作直线CD与已知直线AB平行。
2-12 作与已知直线AB、CD平行且相距为15的直线MN，并使MN的实长为20，点M距W面30，点N在点M之右（任求一解）。
2-17 求平面的侧面投影并判断平面的空间位置该平面是铅垂面
2-18 求平面的侧面投影并判断平的空间位置 △ABC是侧平面
2-19 求平面上点K与点N的另一投影。
2-20 已知直线AB在两平行直线CD、EF所确定的平面上，求作AB的水平投影。
2-21 完成平面图形ABCDE的水平投影。
2-1 求各点的未知投影。
2-2 已知点B距点A15；点C与点A是对V面的重影点；点D
在点A的正下方15。求各点的三面投影。
2-3 已知点A(25,15,20)；点B距W、V、H面分别为20、10、15；点C在点A之左10、之前15、之上12；点D在点A之上5、与H、
V面等距、距W面12。求作各点的三面投影并填写下表。
2-30 求直线EF与△ABC的交点K并判别可见性。
2-31 求直线EF与△ABC的交点K并判别可见性。
2-32 过点A作直线AB与直线CD平行并与△EFG 相交,求出交点K，并判别可见性。
2-33 过点A作正平线AM与△BCD平行并与△EFG 相交,求出交点K，并判别可见性。
2-34 求两平面的交线MN并判别可见性。
2-22 已知CD为水平线,完成平面ABCD的正面投影。
2-23 完成平面图形ABCDEFGH的三投影并回答下面的问题。

机械制图(第七版)习题集答案(只包含大部分)_图文

n b
b
与正垂面垂直的是正平线，由此可延伸，与铅垂面垂直的是水平线，与侧垂面垂
直的是侧平线。
*
15
2—8（3）求作与AB两点等距离的轨迹。
分析：到A、B两点距离相等的点的轨迹是中垂面。
a’ a
b’ m’
m b
*
16
2-8（4）已知Δ ABC垂直Δ DEF，作出Δ ABC的水平投影。
l’
e’
b’ m’
以C点轨迹是AB的中垂面；
2、过AB中点K作平面K12垂直
于AB；
a
3、求直线DE与平面K12的交
c’ d’
1’ 2
d
c
e
点。
k
1
b
*
19
2-10（1）过K点作一直线KL与平面ABC平行， f’
与直线EF相交。
b’
分析：（1）过一点
l’
作平面的平行线有无
数条，其轨迹是与已 e’
k’
c’
a’
知平面平行的平面；（2）作直线EF与轨
a’
b’
e’
d’
a0’
b0’
Xd
a0
f’ O
e
a
b0
a01
e1
b01
b
f f1
a1
*
b1
33
3-3（2）作△ABC外接圆圆心K的投影。 b’
a’ X
b
c’ O
c
a
分析：要作△ABC外接圆圆心K的投影。实际上只要在△ABC内作出其任意两条边
的中垂线，其交点就是△ABC外接圆的圆心K。因为三角形外接圆的圆心，是此三角
b’
c’ k’
20 a’ c

最全机械制图习题全集附带答案(答案)

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。

14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。

《机械制图》含答案

《机械制图》含答案单选综合题根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。

正确选项1.ab、cd(V)3、AB、CD直线的正面投影应标记为（）。

正确选项1.正面投影(V)4、P、Q平面的侧面投影应标记为（）。

正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。

正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。

7、平面P在侧面投影面上的投影具有积聚性，因此称之为（）。

正确选项1.侧垂面(V)8、平面Q在（）面上的投影反映实形，因此称之为侧平面。

正确选项1.侧面投影(V)9、直线AB的水平投影具有积聚性，因此称之为（）。

正确选项1.铅垂线(V)10、直线CD在侧面投影面上的投影反映实长，因此称之为（）。

正确选项1.侧平线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。

3、AB、CD直线的正面投影应标记为（）。

正确选项1.铅垂面(V)4、P、Q平面的侧面投影应标记为（）。

正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。

正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。

正确选项1.p’、q’(V)7、平面P在（）面上的投影具有积聚性，因此称之为正垂面。

正确选项1.正面投影(V)8、平面Q的正面投影反映实形，因此称之为（）。

正确选项1.正平面(V)9、直线AB的正面投影反映实长，因此称之为（）。

正确选项1.正平线(V)10、直线CD的正面投影具有积聚性，因此称之为（）。

正确选项1.正垂线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

《机械制图习题集》(第四版)答案-新版.ppt

一、点、直线、平面的投影 1.3 平面的投影
16. 已知平面的两个投影，求作第三投影。（c）
（d）
上一题下一题章目录总目录，退出
一、点、直线、平面的投影 1.3 平面的投影
16. 已知平面的两个投影，求作第三投影。（e）
（f）
上一题下一题章目录总目录，退出
一、点、直线、平面的投影 1.3 平面的投影
一、点、直线、平面的投影 1.4 直线与平面、平面与平面相对关系
32. 求作直线AB与相交两平面CDF及DEF的交点,并判断可见性。
上一题下一题章目录总目录，退出
一、点、直线、平面的投影 1.4 直线与平面、平面与平面相对关系
33. 求作两三角形的交线，并判别可见性。
上一题下一题章目录总目录，退出
（a）
（b）
上一题下一题章目录总目录，退出
一、点、直线、平面的投影 1.2 直线的投影
13. 作水平线与两已知直线 AB 和 CD 相交并与Ｈ面相距 25。
上一题下一题章目录总目录，退出
一、点、直线、平面的投影 1.2 直线的投影
14. 作一直线 MN 与已知直线 CD、EF 相交，同时与 AB 平行（点Ｍ在 CD 上，点Ｎ在EF上）。
4. 已知点Ａ的两投影，求 a″和点Ｂ的三面投影。（a）点Ａ、Ｂ对称于Ｖ、Ｗ两面角的分角面。（b）点Ａ、Ｂ对称于Ｖ、Ｈ两面角的分角面。
上一题下一题章目录总目录，退出
一、点、直线、平面的投影 1.2 直线的投影
5. 已知三脚架的两个投影，试判断S1S2、S2A、S2B各为何种位置直线，并作出它们的侧面投影。
一、点、直线、平面的投影 1.2 直线的投影

机械制图答案

作水平线距H面25mm,并与已知直线AB、CD相交整理ppt c
b k
a d
b
k
a 5-6
c(d)
30
过点A作直线AB与直线CD相交，交点与H面距离为整2理5pmpt m。 c
a b
d
a
c(d) (b)
6-1
31
过点K作一直线KA与已知直线CD垂直正交。 d
k
a
c
a c
k
d 7-2
求作△ABC的垂心K。 b
41-4
127
求作左视图全剖视。
整理ppt
41-5
128
将主视图画成局部剖视 42-1
将主视图画成局部剖视 42-2
将主视图和俯视图画成局部剖视 42-3
改正局部剖视图中的错误，并将正确的画在右边的两个视图中 42-4
改正局部剖视图中的错误，并将正确的画在右边的两个视图中 42-5
作A-A斜剖视。
整理ppt
33-6
101
根据两视图求作第三视图。 34-1
A B
34-2
34-3
34-4
34-5
34-6
根据两视图求作第三视图。
整理ppt
35-3
108
根据两视图求作第三视图。
整理ppt
35-4
109
根据两视图求作第三视图。
整理ppt
35-5
110
根据两视图求作第三视图。
整理ppt
35-6
111
根据两视图求作第三视图。 36-1
B A
36-2
求作主视图全剖视。
整理ppt
39-1
114
求作主视图全剖视。

机械制图第2章习题答案

2-1 求各点的未知投影。
2-2 已知点B距点A15；点C与点A是对V面的重影点；点D 在点A的正下方15。求各点的三面投影。
2-3 已知点A(25,15,20)；点B距W、V、H面分别为20、10、15；点C在点A之左10、之前15、之上12；点D在点A之上5、与H、 V面等距、距W面12。求作各点的三面投影并填写下表。
*2-20 作直线MN与已知直线AB、CD、EF均相交，其中与直线AB的交点距H面15。
*2-21 作任一直线MN分别与已知直线AB、CD、EF 相交于M、K、N点，且使MK=KN。
*2-22 作直线EF与直线AB、CD相交并与OX轴平行。
2-23 求平面的侧面投影并判断平面的空间位置
该平面是铅垂面
2-4 已知直线AB的实长为15，求作其三面投影。
⑴ AB∥W面，β =30°；点B在点A之下、之前。 ⑵ AB∥V面，γ =60°；点B在点A之下、之右。
⑶ AB⊥H面，点B在点A之下。
2-5 求直线AB上点K的正面投影。
2-6 在直线AB上取一点C，使其到H及V面的距离相等。
2-6 在直线AB上取一点C，使其到H及V面的距离相等。
常见错误
常见错误
2-29 完成平面图形ABCDEFGH的三投影并回答下面的问题。
平面ABCDEFGH是一般位置面。直线EF是水平线。直线FG是侧平线。
2-30
判断下列各图中的直线与平面是否平行（将“是” 或"否"填于括弧中）。
⑴ ⑵
( 是 )
( 是 )
⑶
⑷
( 是 )
( 否 )
2-35 已知直线AB和CD(AB∥CD)所确定的平面平行于△EFG,完成该平面的水平投影。

《机械制图习题集》习题答案——第1章精选全文完整版

1-2 直线的投影
1、已知直线两端点的坐标为A（10，10，15）、B（20，25，5），求作直线的三面投影，并在其上求一点C，使AC:CB=3:1。
a'
c' b'
X
E4 3 2 1 a c
b
Z
a"
O
YH
c" b"
Yw
首先作出A、B两点的投影，然后连点成直线。
C点的投影利用点分割线段成定比求解。在任一投影面上，过直线的一端点作任意直线（aE），将其四等分，连b4，过3点作b4的平行线，与ab的交点即为所求。按点的投影规律求其余两投影。
平面△ABC和圆平面
m'
都为铅垂面，它们的交线
为一条铅垂线，两平面水
平面投影的交点即为交线
n'
的水平面投影，交线的正
面投影垂直于OX轴。
m(n)
判别正面投影的可见性
5、求△ABC与四边形DEFG的交线，并判别可见性。
m' n'
n m
平面△ABC为一般位置平面，平面DEFG 为铅垂面，具有积聚性，交线的水平面投影可直接求出。
X1
作图：
➢ 将AB变换为平行线
➢ 再将AB变换为垂直线
➢ 过c1作c1k1⊥a1b1，得k1、
k2'，返回原投影体系
c1 k1 a1 X2
k'
（a2'）b2'
k2'
c2'
k
2、求点D到平面ABC的距离。
当平面变换为投影面垂直面时，反映点至平面的距离为投影面平行线，反映线段实长。作图：
➢ 将平面ABC变换为垂直面，点D一同变换

机械制图(第七版)习题集答案(只包含大部分)_图文

点作垂直于AB的线一定在平面
BMK内，又因为BC垂直于AB，
a
所以BC一定在平面BMK内；
3、用面上取点的方法可求出
结果。
m’ c’ 1’ b’ k’
k
c
1
b
m
*
18
2—9（4）以ΔABC为底边作一等腰ABC，C点在直线DE上。
b’pvBiblioteka k’2’e’
分析：1、ABC是等腰三角形
，AB是底边，所以AC=BC，所 a’
24
d1 b1
3—1（4）求平行两直线AB、CD间距离。 V2
H1
H1
c1 a1
V
b’
d’
a’
c’
V
a
c
H
b
d
*
25
【补充题1】求点C与直线AB间的距离。 c’
C点到AB的距离 c1
ZC
a’
X
(a1)b1
a
ZA c
ZAB a1’ ZA
b’
ZB
b
ZB
*
c1’
b1’
26
a1’ a’
c1’ H1 V1 k1’
*
91
P68 7-18（2）补左视图
*
92
P70 7-20（1）补左视图
*
93
P70 7-20（2）补俯视图
*
94
P71 7-21（1）补左视图中所缺线条。
*
95
P71 7-21（2）补左视图中所缺线条。
*
96
P72 7-22（1）补缺线
*
97
P72 7-22（2）补缺线
*
98
P73 7-23（1）补俯视图

《机械制图习题集》(第四版)答案解析

一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：58596061621. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。

2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。

3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。

（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。

《机械制图》练习题库+答案

《机械制图》练习题库+答案一、单选题（共30题，每题1分，共30分）1、一般位置平面对于三个投影面的投影特性为（）。

A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1:1是（）。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4、铅笔用“H ”表示（）。

A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为( )。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。

A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到（）。

A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。

A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用( ).A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。

机械制图-第2章-点-直线-平面的投影习题答案

2-8 判断两直线的相对位置（平行、相交、交叉、垂直相交、垂直交叉）并将答案填写在下面的括号内。
2-9 由点A作直线AB与直线CD相交并使交点距H面12。
2-10 求直线AB、CD的交点K。
2-11 过点C作直线CD与已知直线AB平行。
2-12 作与已知直线AB、CD平行且相距为15的直线MN，并使MN的实长为20，点M距W面30，点N在点M之右（任求一解）。
2-17 求平面的侧面投影并判断平面的空间位置该平面是铅垂面
2-18 求平面的侧面投影并判断平面的空间位置 △ABC是侧平面
2-19 求平面上点K与点N的另一投影。
2-20 已知直线AB在两平行直线CD、EF所确定的平面上，求作AB的水平投影。
2-21 完成平面图形ABCDE的水平投影。
2-22 已知CD为水平线,完成平面ABCD的正面投影。
2-23 完成平面图形ABCDEFGH的三投影并回答下面的问题。
平面ABCDEFGH是一般位置面。直线EF是水平线。直线FG是侧平线。
2-24 判断下列各图中的直线与平面是否平行（将“是” 或"否"填于括弧中）。
⑴
⑵
பைடு நூலகம்
( 是)
2-4 已知直线AB的实长为15，求作其三面投影。
⑴ AB∥W面，β=30°；点B在点A之下、之前。
⑵ AB∥V面，γ=60°；点B在点A之下、之右。
⑶ AB⊥H面，点B在点A之下。
2-5 求直线AB上点K的正面投影。
2-6 在直线AB上取一点C，使其到H及V面的距离相等。
2-7 标出交叉二直线上的重影点并判别可见性。
2-13 作正平线EF距V面15,并与直线AB、CD相交（点E、F分别在直线AB、CD上）。

《机械制图》会考复习题集部分参考答案

3．判断线段AB对投影面的相对位置。

（1）AB与V面倾斜，AB与H面倾斜，AB与W面平行，AB是侧平线，a〞b 〞是实长。

（2）AB与V面平行，AB与H面垂直，AB与W面平行，AB是铅垂线，aˊbˊ、a〞b 〞实长。

（3）AB与V面倾斜，AB与H面倾斜，AB与W面倾斜，AB是一般位置直线，无实长。

项目三基本体的表达与识读任务2：直线的投影班级姓名4．已知线段的两面投影，求其第三面投影，并判断直线AB对投影面的相对位置及有无实长。

（1）直线AB对V面平行，直线AB对H面倾斜，直线AB对W面倾斜，直线AB是正平线，有实长。

（2）直线AB对V面平行，直线AB对H面平行，直线AB对W面垂直，直线AB是侧垂线，有实长。

项目三基本体的表达与识读任务3：平面的投影班级姓名3．根据平面的三面投影，判断其空间位置及三面投影中有无实形。

（1）平面ABCD与V面倾斜，平面ABCD与H面垂直，平面ABCD与W面倾斜，平面ABCD是铅垂面，平面ABCD的三面投影中无实形。

（2）平面ABCD与V面平行，平面ABCD与H面垂直，平面ABCD与W面垂直，平面ABCD是正平面，平面ABCD的三面投影中有实形。

（3）平面ABCD与V面倾斜，平面ABCD与H面倾斜，平面ABCD与W面倾斜，平面ABCD是一般位置平面，平面ABCD的三面投影中无实形。

项目三基本体的表达与识读任务3：平面的投影班级姓名4．已知平面的两面投影，求平面的第三面投影，并判断其空间位置及三面投影中有无实形。

（1）平面与V面倾斜，平面与H面倾斜，平面与W面垂直，平面是侧垂面，平面的三面投影中无实形。

（2）平面与V面垂直，平面与H面平行，平面与W面垂直，平面是水平面，平面的三面投影中有实形。

项目三基本体的表达与识读任务4：基本几何体的三视图班级姓名2.补全基本几何体的三视图，标注尺寸，并求表面点的投影（尺寸数值从图中量出，取整数）。

1.(按正四棱锥绘制)项目三基本体的表达与识读任务4：基本几何体的三视图班级姓名3. 4.项目三基本体的表达与识读任务4：基本几何体的三视图班级姓名5. 6.项目三基本体的表达与识读任务5：绘制轴测图班级姓名1．根据三视图，画出正等轴测图。

机械制图第二章习题答案

X
a
c
O RH d（e）
PH
v
v
QV
b PH
RH
第11页
第二章点直线平面的投影
2-3 平面的投影 6.补全平面图形ABCDE的两面投影。
答案
a'
e'
b'
d'
c'
e' a'
b'
d'
c'
Xa
O
e
b
c
d
在平面上取相交线
Xa
O
e
b
d c
在平面上取平行线和相交线
第11页
第二章点直线平面的投影
2-3 平面的投影 7.已知圆心位于A点直径30的圆为侧平面，作圆的三面投影。
7.已知AB与CD平行，且分别与EF、GH交于A、B两点，求
直线AB的两面投影。
答案
d' g'h' b'
e'
a'
c' x
f' o
af h c
eb
第10页
d
g
第二章点直线平面的投影
2-3 平面的投影
1.根据下面各平面投影图填空： d'
c'
b'
e'
a'
f'
X
cO X d
a
e
b
f
答案
l' Zl"
m'
m"
O
n'
n"
O
ABC是正垂面 DEF是侧平面 LMN是侧垂面 =30º;= 6;0º= 。90º= ;9=0º ；9=0º。=0º ；=60º；=30º 90º
