机械制图基础知识讲解jack.lei

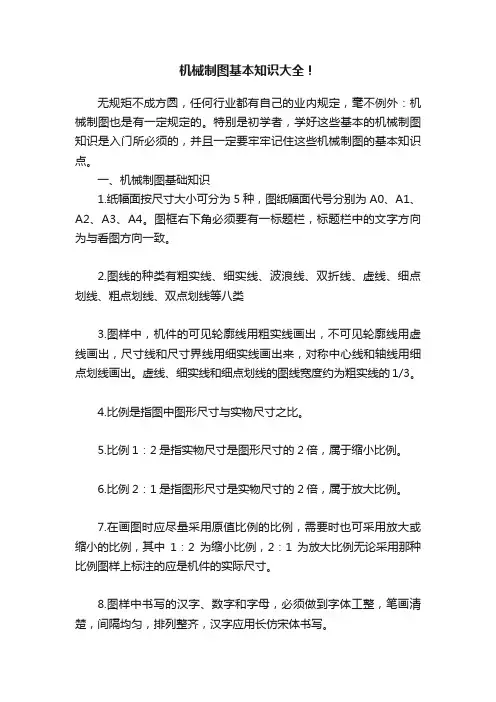

机械制图基本知识大全！
机械制图基本知识大全！无规矩不成方圆，任何行业都有自己的业内规定，毫不例外：机械制图也是有一定规定的。
特别是初学者，学好这些基本的机械制图知识是入门所必须的，并且一定要牢牢记住这些机械制图的基本知识点。
一、机械制图基础知识1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。
图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
14.装配图中的尺寸种类有①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它重要尺寸。
15.符号“∠1：10”表示斜度1：10，符号“ 1：5”表示锥度1：5。
机械制图基本知识讲义（详细）
机械制图基本知识讲义（详细）一：机械制图基本知识：1：零件尺寸的读数及测量：车间测量零件尺寸的基本工具：卷尺和游标卡尺。
1.1：卷尺一格的距离为1mm .1.2：游标卡尺的读数方法。
1.2.1以10分游标卡尺的读数为列：正确读法：分三个步骤1. 先读主尺的刻度值, 精密度为 1 mm 附尺“0”刻度位於主尺刻度“13” 与“14” 之间, 所以主尺刻度为 13 mm2. 再看附尺与主尺重叠的刻度. 精密度为 0.1 mm（附尺右下角标注）附尺上“4”刻度与主尺重叠, 所以附尺刻度為 0.1X4=0.4 mm3. 將主尺与附尺数值相加上面刻度代表 13.4 mm所以该游标卡尺的读数为：13.4mm.1.2.2游标卡尺的归零。
1.3 简单说明标注了尺寸公差的零件的合格尺寸的读法：钣金零件的尺寸标注了公差后的合格尺寸读数。
通过以下几个例子来具体讲解。
例如1：，它的意思表示如下：＋0.3表示取上公差。
-0.5标识取下公差。
故合格尺寸为：80-0.5到80 0.3 即79.5到80.3为合格尺寸。
再如2：，它的意思表示合格尺寸在64-0.5到64 0.5之间。
即：63.5到64.5为合格尺寸。
其它尺寸读法类推。
1.4下面为一份图纸的标题栏内容。
标题栏位于图框的右下角，零件的名称、图号、设计者、材料等都要在标题栏里表达清楚。
2：机械制图知识及对照图纸，翻转零件的快捷识图法：2.1机械图概念：产品或机械设备在设计、制造、检验、安装等过程中所使用的工程图样总称为机械制造图，简称机械图，它是工业生产中必不可少的技术文件。
2.2要看懂机械图样，首先要看懂图样中的视图，因为它表达了物体的形状。
要了解视图是怎样形成的，就必须先认识一下投影。
投影需要有光源、投射线、物体和投影面四个条件才能得到。
太阳照射树木，阳光在地面上投下了树木的影子，这其中，太阳叫做光源，太阳的光线叫做投射线，受光线照射的树木叫做物体，出现影子的地面叫做投影面，投影面上的影子即投影。
机械制图基本常识
机械制图基本常识简介机械制图是工程设计中必不可少的一项技术。
通过绘制详细准确的图纸，可以帮助工程师和制造商理解和生产产品。
本文将介绍一些机械制图的基本常识，包括标准符号、线型、视图投影和尺寸标注等方面。
标准符号在机械制图中，使用了一些标准符号来表示不同的元素和特定的功能。
以下是一些常见的标准符号：•直线表示实体边界；•圆表示孔或圆柱体；•箭头表示流动方向；•圆角矩形表示标准件。
标准符号有助于快速理解图纸，并在设计和生产过程中保持一致性。
线型线型在机械制图中具有特殊的意义，用来表示不同的物体属性和功能。
以下是一些常见的线型：•实线：表示实体边界或者肉眼可见的线；•虚线：表示隐藏线或者暂时不可见的线；•一字点线：表示中心线或轴线；•箭头：表示尺寸标注的箭头方向。
通过正确使用线型，可以准确描述机械零件的形状、尺寸和功能。
视图投影机械制图中经常使用三个主要的视图投影，即主视图、左视图和顶视图，用来准确描绘物体的形状和尺寸。
以下是对每个视图的简要解释：1.主视图：主视图是物体看起来最长的一面，通常是俯视或正视图。
它通常显示了物体的主要特征和整体形状。
2.左视图：左视图是相对于主视图的物体的左侧。
它通常显示物体的边缘和侧面特征。
3.顶视图：顶视图是相对于主视图的物体的顶部。
它通常显示物体的顶面特征和平面形状。
通过使用三个视图投影，可以提供物体的三维信息，使图纸更具准确性和可视化。
尺寸标注尺寸标注是机械制图中非常重要的一部分，用于指定物体的准确尺寸和位置。
以下是一些常见的尺寸标注方法：•直线尺寸标注：直线尺寸标注用于测量直线边缘之间的距离或长度。
•弧度尺寸标注：弧度尺寸标注用于测量弧线的半径或直径。
•角度尺寸标注：角度尺寸标注用于测量两条线之间的角度。
尺寸标注通过具体数值和符号准确地传达了设计者对零件尺寸的要求，有助于制造商和工程师理解和生产产品。
结论机械制图是工程设计不可或缺的一环，通过准确的图纸可以实现设计者与制造商之间的沟通。
机械制图知识点笔记总结
机械制图知识点笔记总结一、机械制图基础知识1. 机械制图的基本概念机械制图是利用图向方式来表示机械零件的外形和内部结构的方法。
它是机械设计、制造和加工的重要工具，用于传达设计意图、指导加工和检验产品。
2. 机械制图的分类机械制图根据所要表达的内容可分为装配图、零件图、结构图、工艺图等。
3. 机械制图的表示方法机械制图可通过多种表示方法来描绘零件的形状和尺寸，如正投影法、轴测投影法、剖视投影法等。
4. 机械制图的标准符号和标注机械制图中使用了大量的标准符号和标注，例如直线、圆弧、尺寸标注、表面粗糙度标注等。
二、机械制图的基本要求1. 精度要求机械制图应符合机械制造的精度要求，即准确、清晰、一目了然。
2. 标准化要求机械制图应符合相关标准规范，如GB/T,ISO,DIN,ANSI等。
3. 统一性要求不同零部件的机械制图应统一起来，以保证整机的协调一致。
4. 完整性要求机械制图应包含完整的信息，包括尺寸、形状、表面粗糙度、材料、热处理等。
三、机械制图的基本元素1. 投影法机械制图中常用的投影法有三视图投影法和轴测投影法。
2. 投影视图机械零件的投影视图包括正视图、俯视图、侧视图、截面视图、细节视图等。
3. 几何元素机械制图中的基本几何元素包括直线、圆弧、圆、椭圆、多边形等。
4. 尺寸标注机械制图中的尺寸标注是指对零部件的尺寸进行标示，包括线性尺寸、角度尺寸、圆柱度尺寸等。
5. 表面粗糙度标注机械制图中的表面粗糙度标注是指对零部件表面粗糙度进行标示，包括符号、数值和加工方法。
6. 安装标注机械制图中的安装标注是指对零部件的装配位置和装配方式进行标示。
7. 工艺标记机械制图中的工艺标记是指对零部件的制造工艺要求进行标示，包括材料、热处理、表面处理、检验要求等。
四、机械制图的规范要求1. 图幅要求机械制图的图幅应符合国家标准规定或设计要求，确保图纸的合理利用和方便存储。
2. 符号要求机械制图中使用的符号应符合国家标准规定或行业惯例，以确保信息传达的准确性和统一性。
最全机械制图基础知识 ppt课件
细实线（尺寸线）
细实线（尺寸界线）
双点画线 （相邻辅助零件的轮廓线）
波浪线 （断裂处的边界线）
各种图线应用示例
PPT课件
17
2 图线宽度
所有线型的图线宽度（d）应按图样的类型
和尺寸大小在下列数系中选择。该数系的公比 为1：2（≈1：1.4）：
0.13 ， 0.18 ， 0.25 ，0.35 ， 0.5 ，
每张图纸上都必须画出标题栏。标题栏格式
和尺寸按GB10609.1－1989的规定。标题栏的位
置应位于图纸的右下角，看图方向与看标题栏
的方向一致。
在制图作业中可以简化，建议采用简化标题
栏。
（图 名）
比例 数量
（图 号）
制图
（日 期） 重量
材料
8
描图
（日 期）
（设备名称）
审核
（日 期）
12
40
65
12
30
方法，绘图时必须遵守。
PPT课件
23
一、基本规则
（1）机样的真实大小应以图样上所住的尺 寸数值为依据，与图形的大小及绘图的准确
度无关。 （2）图样中（包括技术要求和其他说明） 的尺寸，以毫米为单位时，不需标注计量单
位的代号或名称，如采用其它单位，则必须
注明相应的计量单位的代号或名称。 （3） 图样中所标注的尺寸，为该图样所 示机件的最后完工的尺寸，否则应另加说明。
L/mm m/kg 460r/min
220v 5MΩ 380KPa
PPT课件
14
1.1.4 图线(GB/T17450--1998)
1 线型 规定有15种基本线型 2 图线宽度 1：2（细线、粗线的比例）
机械制图课件：机械制图基础知识
第一章
机械制图的基本知识
3.标题栏
标题栏示例（标准）
第一章
机械制图的基本知识
学生作业用标题栏（非标准）
第一章
机械制图的基本知识
二、比例（GB/T 14690—93）
比例——图样中的要素与其实物相应要素的线性尺寸之比。
绘图比例
原值 比例
1:1
2:1 （2.5: 1） 5:1 （4:1） 1×10 n: 1 (2.5×10 n:1) 2×10 n:1 (4×10 n:1)
三角板的使用方法
a）画已知直线的平行线 b）画已知直线的垂直线 c)、d）画常用特殊角度线
第一章
机械制图的基本知识
三、图板与丁字尺
图板、丁字尺、三角板的配合使用
第一章
机械制图的基本知识
四、曲线板
曲线板的使用方法
第一章
机械制图的基本知识
五、圆规与分规
圆规的使用方法
第一章
机械制图的基本知识
分规的使用方法
尺寸注法示例及说明
示例
线 性 尺 寸
角 度 尺 寸
第一章
机械制图的基本知识
尺寸注法示例及说明（续）
圆
标注圆的直径一般只画尺寸 线，并在尺寸数字前加注符号 “φ” 标注圆弧时，大于半圆标注 直径
圆 弧
小于或等于半圆的圆弧标注 半径，画单箭头，并在数字前加 注符号“R” 若在图纸范围内无法标出圆 心位置时，按图d所示的形式标 注。若为球面，则在R (φ) 前再 加S。若不需要标注圆心位置时 ，可按图e所示的形式标注
与图形的大小及绘图的准确程度无关。 2.图样中的尺寸以毫米（mm）为单位时，不需标注单位 符号（或名称）。 3.图样中所标注的尺寸为该图样所示机件的最后完工尺
机械制图理论常识机械制图基础常识
机械制图理论常识机械制图基础常识机械制图理论常识2015-4-01机械制图理论常识：一、图样的表达方法1 将机件向投影面投影时所得到的图形，称为视图。
视图有基本视图、局部视图、斜视图和旋转视图四种。
2 机件向基本投影面投影所得的图形，称为基本视图。
包含三个常用基本视图：1）主视图由前向后投影所得的视图，反映物体的长度和高度；2）俯视图由上向下投影所得的视图，反映物体的长度和宽度；3）左视图由左向右投影所得的视图，反映物体的高度和宽度；4）三个视图之间的投影规律为：主视、俯视长对正（等长）主视、左视高平齐（等高）俯视、左视宽相等（等宽）3 局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。
一般在局部视图上方标出视图的名称“X向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。
4 旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。
一般在旋转视图上方标出视图的名称“X向旋转”。
5 斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。
6 剖视图：假想用剖切面剖开机件，将外在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。
一般在剖视图上方标出“X-X”向。
按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。
1）全剖视图：用剖切面完全地剖开机件所得的视图。
适用于内形比较复杂、外形比较简单的零件。
2）半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。
常采用它来表达内外形状都比较复杂的对称机件。
3）局部剖视图：用剖切面局部地剖开机件所得的剖视图。
7 剖面图：用剖切面将机件的某处切断，仅画出的图形。
剖视图与剖面图的区别在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。
8 局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。
机械制图机械制图基础知识课件
模块一 机械制图基础知识
图1-3 国家标准规定的标题栏
模块一 机械制图基础知识
在学校的制图作业中标题栏也可采用图1-4所示的简化形式。
图1-4 简化的标题栏
模块一 机械制图基础知识
（三）比例 图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比称 为比例，即比例=图形中线性尺寸大小：实物上相应线性尺寸大小。 GB/T 14690—1993规定比例一般分为原值比例、缩小比例及放大 比例3种类型。绘制图样时，尽可能采用原值比例，以便从图中看出实物 的大小。根据需要也可采用放大或缩小的比例，但不论采用何种比例， 图中所注尺寸数字仍为机件的实际尺寸，与图形的比例及角度无关，如 图1-5所示。
模块一 机械制图基础知识
模块一 机械制图基础知识
2．图框格式 GB/T 14689—2008规定图框格式分为留装订边和不留装订边两种， 可根据图样的实际情况选择横放或竖放，如图1-1和图1-2所示，其尺寸 均按表1-1中的规定。无论图纸是否装订，都必须用粗实线画出图框，但 应注意，同一产品的图样只能采用一种格式。
模块一 机械制图基础知识
图1-1 留装订边
模块一 机械制图基础知识
图1-2 不留装订边
模块一 机械制图基础知识
（二）标题栏 GB/T 10609.1—2008规定每张图样上都应有标题栏，配置在图纸 的右下角，用来填写图样上的综合信息，其格式及尺寸如图1-3所示。标 题栏中文字方向必须与看图方向一致，即标题栏中的文字方向为读图方 向。
模块一 机械制图基础知识
二、机械制图国家标准的基本规定
（一）图纸幅面及格式 1．图纸幅面 为了合理利用图纸和便于图样管理，国家标准GB/T 14689—2008 中规定了5种标准图纸的幅面，其代号分别为A0、A1、A2、A3、A4。 绘图时应优先选用表1-1所示的幅面尺寸，A0幅面最大，A4最小。A0幅 面以长边对折一半可到A1幅面，A1幅面以长边对折一半可到A2幅面， 其余以此类推，A0幅面可得到16张A4幅面。必要时，也允许以基本幅 面的短边的整数倍加长幅面。
第1章机械制图基础知识精选全文完整版
A4 210×297
•注：B是英文Breadth的第1个字母，表示图纸宽度；L是英文Length的第 1个字母，表示图纸长度。
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用
基本幅面的关系如图112中粗实线所示。
•2024/10/30
•图1-12 图纸各种幅面的相互关系
•图1-7 圆规的使用方法
•2024/10/30
1.1 绘图工具的使用
❖ 1.1.2 常用绘图仪器的种类及使用方法
➢2．分规
分规主要用于等分线段和量取尺寸等。使用前应检查分规的两 个钢针脚，尽量使两个钢针尖并拢时对齐（图1-8）。 量取尺寸时，先张开至大于被量尺寸距离，再逐步压缩至被量 尺寸大小，注意钢针不要扎进尺的刻度内，避免损坏尺上的刻度 ，具体手法如图1-9所示。
•图1-15 标题栏的格式
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 3．标题栏、明细栏的格式及分区
一般在学校的制图作业中可采用如图1-16所示的学生用标题栏和明 细栏格式。 学生用标题栏中“A”栏格式可根据零件图和装配图的不同，按如图 1-17所示的格式填写。
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用 （3）优先选用的幅面
绘图时，一般应优先选用表1-1中的5种基本幅面（第一选择 ）。
•表1-1 基本幅面的代号及尺寸（第一选择）
基本幅面代号
A0
A1
A2
尺寸B×L
841×1 189 594×841 420×594
单位：mm
•2024/10/30
机械制图复习知识点【可编辑全文】
二.表面粗糙度的代号、符号及其标注
1.表面粗糙度的图形符号
符
号
意义及说明
基本符号，表示表面可用任何方法获得
基本符号加一短画，表示表面是用去除材 料的方法获得。如车、铣、钻、磨、抛光、 腐蚀、电火花加工等。
基本符号加一小圆，表示表面是用不去除 材料方法获得。如铸 、锻、冲压、热轧、冷 轧、粉末治金等。
30
公称尺寸 40
2 标准公差和基本偏差
标准公差
基本偏差
0
+
—
0 基本偏差
标准公差
公称尺寸
⑴ 标准公差 确定公差带的大小。 国家标准共规定了20个等级。即IT01、IT0、IT1—IT18， 从IT01至IT18等级依次降低。 (P303）(表9-3)。
⑵ 基本偏差 用以确定公差带相对于零线的位置。
16
B、凹坑 剖切面通过回转体凹坑的轴线，凹坑应按剖视绘制。
2.当剖切面通过非圆孔 会导致出现完全分离的 两个断面时，这些结构 亦应按剖视绘制。
17
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内
螺纹终止线
小径圆约画3/4圈
小径≈0.85d 画粗实线
⒉ 内螺纹画法
大径线画细实线
•上下极限偏差由标准公差和基本偏差确定。
31
2）装配图标注形式为：
孔的公差带代号
公称尺寸—————————————
轴的公差带代号
40
H7 n6
或40F7/h6
1)采用基孔制配合时，分子
代号为基准孔代号H。
30
H8 f7
2)采用基轴制配合时，分母代号 为基准轴代号h。
40
机械制图基础知识讲解
A
B
圓跳動
。圆跳动是表示零件上的回转表面在限定的测量面内，相对于基准轴 线保持固定位置的状况。
圆跳动公差是：被测实际要素绕基准轴线，无轴向移动地旋转一整圈
时，在限定的测量范围内，所允许的最大变动量
A
全跳動
全跳动 是指零件绕基准轴线作连续旋转时，沿整个被测表面上的跳动
量。 全跳动公差是：被测实际要素绕基准轴线连续的旋转，同时指示器 沿其理想轮廓相对移动时，所允许的
A
对称度
对称度是表示零件上两对称中心要素保持在同一中心平面内
的状态。对称度公差是：实际要素的对称中心面(或中心线、轴线) 对理想对称平面所允许的变动量。该理想对称平面是指与基准对 称平面(或中心线、轴线)共同的理想平面。
A
位置度
位置度是表示零件上的点、线、面等要素，相对其理
想位置的准确状况。位置度公差是：被测要素的实际位置相 对于理想位置所允许的最大变动量。
圆度是表示零件上圆的要素实际形状，与其中心保持等距的
情况。即通常所说的圆整程度。圆度公差是在同一截面上，实际圆 对理想圆所允许的最大变动量。也就是图样上给定的，用以限制实 际圆的加工误差所允许的变动范围。
圓柱度
4.圓柱度 4.圓柱度公差:圓柱度公差用以限制整個圓柱表面的形狀誤差. 圓柱度公差 圓柱度公差用以限制整個圓柱表面的形狀誤差. 其公差帶為兩同軸圓柱面之間的區域. 為兩同軸圓柱面之間的區域. 圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线
机械制图知识点总结
机械制图知识点总结机械制图是机械工程领域的重要基础知识，它是机械设计和制造的必备技能。
机械制图是通过图纸和符号来表达设计师的设计意图和要求，从而引导制造过程。
在机械制图中，常用到的符号包括尺寸标注、投影视图、剖视图、轴测图、零件图等。
本文将总结机械制图的基础知识点，包括投影原理、视图投影、尺寸标注、标准符号等，希望对机械工程师有所帮助。
一、投影原理在机械制图中，投影是表达物体形状和大小的一种方法。
投影可以分为平行投影和透视投影两种。
平行投影是通过平行的光线对物体进行投影，透视投影是通过汇聚的光线对物体进行投影。
在机械制图中，通常采用多视图投影的方法来表达物体的三维形状。
在进行多视图投影时，需要遵循正投影原理，确保各视图之间的相关位置和尺寸保持一致。
二、视图投影视图投影是机械制图中的重要内容，它是通过投影原理将三维物体的形状和尺寸以二维方式展现出来。
常见的视图投影包括主视图、俯视图、左视图、右视图等。
在进行视图投影时，需要遵循视图的选择原则，根据物体的主要特征选择主视图和相关视图。
视图投影中还需要注意投影线的方向和位置，确保视图之间的位置关系和尺寸比例准确。
三、尺寸标注尺寸标注是机械制图中的重要内容，它是通过标注符号和文字表达物体的尺寸大小。
在进行尺寸标注时，需要遵循标注的原则和规范，确保标注的准确性和清晰度。
标注的内容包括线性尺寸、角度尺寸、曲面尺寸等。
在进行尺寸标注时，需要考虑到图纸的布局和美观性，尽量减少标注的数量和重复。
四、标准符号在机械制图中，标准符号是表达物体特征和要求的重要手段。
常见的标准符号包括图线符号、表面符号、焊接符号、装配符号等。
在进行标准符号的使用时，需要遵循相应的标准和规范，确保符号的准确性和统一性。
标准符号在机械设计和制造过程中起着重要的指导作用，能够提高设计和制造的效率和质量。
以上就是机械制图的基础知识点总结，机械制图是机械工程师必不可少的基本技能，它能够帮助工程师准确地表达设计意图和要求，指导制造过程，提高产品的质量和效率。
(完整版)机械制图识图基本知识
02
制图基础知识
图纸幅面与格式
图纸幅面
根据国际标准ISO规定，机械制图图纸幅面有A0、A1、A2、A3、A4五种基本 幅面，其尺寸关系为前一号的图纸是后一号图纸面积的2倍。
图纸格式
图纸格式分为横式和立式两种，一般根据图样的总体尺寸和布局需要选择。在 图纸上，必须画出图框线，其格式分为留装订边和不留装订边两种。
要点二
便于加工和装配
标注的尺寸应便于加工和装配过程中的测量和调整。
装配尺寸标注原则及示例
• 简化标注：在满足设计要求和加工装配的前提下，尽量简化标注，避免重复和冗余。
装配尺寸标注原则及示例
配合尺寸
标注相互配合的孔和轴的直径及公差带代号 ，如“Φ50H7/f6”。
相对位置尺寸
标注部件间相对位置的尺寸，如平行度、垂 直度等。
(完整版)机械制图识图基本知 识
目
CONTENCT
录
• 机械制图概述 • 制图基础知识 • 视图表达方法 • 标准件与常用件表示法 • 零件图识读技巧 • 装配图识读技巧 • 总结与展望
01
机械制图概述
机械制图定义与作用
定义
机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原 理和技术要求的学科。图样由图形、符号、文字和数字等组成， 是表达设计意图和制造要求以及交流经验的技术文件，常被称为 工程界的语言。
图线画法
画图时应保持图线清晰、均匀，不得有重复线段和多余的线条。同时，应注意不 同种类图线的交接和连接方式。
尺寸标注方法
尺寸标注的组成
一个完整的尺寸标注包括尺寸界线、尺寸线、尺寸数字和箭 头四个部分。其中，尺寸界线表示尺寸的起始和终止位置； 尺寸线表示尺寸的大小和方向；尺寸数字表示尺寸的数值； 箭头表示尺寸的指向。
机械制图基本知识(培训资料)课件
剖面和剖视图的画法
总结词
画剖面和剖视图需要遵循一定的步骤和规则。
详细描述
首先，确定需要表达的物体内部结构，选择适当的切割平面。其次，根据切割平面画出剖面线，表示物体被切割 的部分。最后，进行投影，将切割后的物体展示在图纸上，形成剖视图。在画剖视图时，需要注意投影方向、投 影角度和比例等因素，以确保图像准确无误。
线条和标记
线条应该清晰、均匀、不断线，标记应该准确、清晰、简洁。避免使 用模糊或难以理解的标记。
排版
图纸的排版应该整齐、美观，便于阅读和理解。合理安排视图、表格 、文字等元素的位置，使其在视觉上更加协调和易读。
03 三视图基础
主视图、俯视图和左视图的定义和关系
主视图
表示物体正面的投影，通常为物体的 高度方向。
剖面和剖视图的标注和应用
总结词
为了清晰地表达物体的内部结构，需要对剖面和剖视图进行标注。
详细描述
标注的内容包括剖切位置、投影方向和剖视图的名称等。此外，在应用剖面和剖视图时，需要考虑物 体的形状、材料和工艺等因素，以选择合适的表达方法。同时，还需要注意与其他视图保持一致，确 保图纸的准确性和完整性。
06 标准件和常用件的表达方法
标准件和常用件的分类和标记
分类
标准件是指按照国家标准的规格、尺 寸和性能参数制造的零部件，常用件 则是在机械工程中经常使用的具有特 定功能的零部件。
标记
标准件和常用件通常采用统一的标记 系统进行标识，标记中包含了零部件 的名称、规格、型号、制造标准等信 息，以便于识别和管理。
机械制图基本知识(培 训资料)课件
目录
Contents
• 机械制图概述 • 制图基本技能 • 三视图基础 • 剖面和剖视图 • 零件图和装配图 • 标准件和常用件的表达方法
机械制图基础知识
3.剖面符号 按国标规定应在机件被剖切处画上表示材料类别的剖 面符号 金属材料的剖面符号为一组间隔相等、方向相同且平 行的细实线（称为剖面线）
螺纹大径（D）— 细实线 螺纹小径 — 粗实线
注意: 只画3/4个圆
注意: D1≈0.85D
螺纹终止线—粗实线
剖面线画到粗实线
⑶内、外螺纹旋合的规定画法
在剖视图中, 内、外 螺纹旋合部分应按外 螺纹的规定画法绘制。 其余部分则按各自规 定画法绘制。
直齿轮测绘
3.直齿圆柱齿轮的规定画法
⑴单个齿轮的画法 按规定轮齿部分的三个圆三种线型: 齿顶圆（齿顶线）—粗实线 分度圆（分度线）—细点画线 齿根圆 — 细实线（可省略）
轮齿按不剖绘制齿轮其余部分按其投影绘制
第三章
AutoCAD绘图注意事项
一、不同的线型采用的不同的层 机械版AutoCAD推荐: 粗实线——AM_0 虚线——AM_3 尺寸标注——AM_5 细实线——AM_6 点划线——AM_7 剖面线——AM_8 双点划线——AM_11
二、视图选择的要求: 1.完全: 零件各部分的结构、形状及其相对位置表达完全
且唯一确定； 2.正确: 视图之间的投影关系及表达方法要正确； 3.清楚: 所画图形要清晰易懂。 三、视图选择的方法及步骤
3.选择其他视图: 首先考虑表达主要形体的其它视图， 再补全次要形体的视图。
四、零件分类: 1 .轴类零件: 阶梯轴、电主轴、凸轮轴…… 2.箱体类零件: 主轴箱箱体、变速箱箱体、发动机箱体…… 3.盘类零件: 轴承盖、皮带轮、链轮、齿轮…… 4.钣金类零件 5.螺纹类零件: 滑动丝杠…… 6.杠件、板件类零件…… 7.专用类零件……
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 二.正投影 • (1)第一角投影法 • 指第一象限內投影;
第 一 角投影符號
• (2)第三角投影法 • 指第三象限內投影; • (3)兩種投影之前視
第 三 角投影符號
•
圖相同,其它視圖形狀相同位置相反;
繪圖(二):投影
• 三. 三視圖投影: • 通常用三個視圖來表示物體的空間形狀;
SCALE SHEET REV.
(5). 繪圖比例:
與實物相同 1:1 縮小的比例 1:1.5, 1:2, 1:2.5, 1:3, 1:4, 1:5等 放大的比例 2:1 2.5:1 4:1 5:1 (10 x N : 1)
製圖相關規定
• (6).圖幅分區
分 區
製圖相關規定
• (7).相交線之畫法
製圖相關規定
• (一).各國國家標准代號: (GB4457-84)
• 中國----GB 日本----JIS 德國----DIN
• (台灣)---CNS 國際----ISO 美國---ANSI
• (二).圖紙幅面及格式: • (1).圖幅尺寸:(Aa:長=1189/2ª,寬=841/2ª)
製圖相關規定
錯誤畫法 正確畫法
錯誤畫法
正確畫法
製圖相關規定
• (7).其它 • a.字體: 字的大小用字的號數(即字休的字
高)表示,國家標准中有20,14,10,7, 5,3.5, 2.5 七種;字寬為字高的2/3; • b.圖線:分粗.細線; • 粗線寬度b為0.5~2.0mm,一般 • 選b=0.8,細線的寬度約為b/3; • c.箭頭:如圖;(b為粗線寬度) • d.角度的數字一率寫成水平. • e.點劃線伸出輪廓線約3~5mm;
• 六.已知邊長畫任意正多邊形:
O
AB
12
45
O
1 2 3
4
5
A
B
A
B
3
H G F
H G
E
O
D
C
1 2 34
F E
D
A
5
B
O C
A
B
O2
正十一邊形中心 正十邊形中心 正九邊形中心 正八邊形中心 正七邊形中心 正六邊形中心
正五邊形中心
C
A
B
O
A
B
D
A
B
繪圖(一):幾何作圖及其技能
• 六.橢圓的畫法:
a.同心圓法准確畫橢圓
A
1
3
2 1
A1 4
5 6
3
2 1
A1 4
5 6
A
12
A
7
12
A
7
11
8
11
8
10
9 A2
10
9 A2
2
3
4
b.四心圓法近似畫橢圓
F D
AO C
F D O1 BA O C
1
F
O1 D B A O2 O O3 B
2
3
O4
O5
G
DH
O2 O3
AO
B
M
N
4
O4
繪圖(二):投影
• 一. 投影分類:
製圖基本步驟
• 一.確定圖幅及作圖比例;(產品大小及結構) • 二.按規定尺寸要求打好邊框; • 三.視圖規劃:根據產品大小及結構復雜性,規
劃視圖分布,特別是剖視圖的數量及分布,技 術要求位置,並留出標題欄的空間; • 四.產品分析及繪圖; • 五.尺寸標注; • 六.技術要求; • 七.查核並加粗.
R1
A C
A
1 2A
B
34
C A
五.定圓與圓弧. 直線相切
繪圖(一):幾何作圖及其技能
• 六.定圓與兩圓相切:
R
O
七.畫圓過已知點及
R1+R
R2+R
切已知線上一定點
R2
R1
O AB
12
34
O
AB
R1
A AO
B
A
12
34
B
A
B
O1
R
O
B
B
B
A
12
A
34
O
B
O
B
A
A
八.通過圓外 一點作切線
繪圖(一):幾何作圖及其技能
Z V
W X
H
Y
繪圖(二):投影
• 四. 三視圖畫法: • 1.基本步驟: • (1)選擇反映物體形狀特征最明顯的方向
作為主視圖的投影方向; • (2)畫出物體每個部位兩個視圖; • (3)根據三視圖的投影關係畫出第三視圖,
特別是一些不規則的圖形; • 2.三視圖的投影: • 投影原則:同一平面或直線上各點的投
• (2).圖框格式:
• 圖框線用粗實線,幅框線用細實線;
(3). 標題欄格式 與尺寸
(裝配圖格式為例)
序號 圖號或標准號 名稱及規格 材料 數量 重量 備注
( 部 件 名 稱)
製圖 (姓名) (日期) 審核
(廠 名)
比例 第頁 共頁
(圖 號)
製圖相關規定
• (4).FOXCONN之標題欄格式
THE PROPERTY OF HON HAI PRECISION IND.
• (3).工程圖: 產品(設備)在設計.製造.檢 驗.安裝等過程中所使用的工程圖;
機械製圖簡介
• (4).工程圖種類: • a. 按含意分:總裝圖,部件圖,零件圖,工藝圖,
流程圖,線路圖; • b. 按方法分:原圖,描圖,藍圖; • (5).機械圖要求: • a.符合製圖標准的有關條例; • b.能正確地將空間形體的形狀表達清楚; • c.投影准確且有良好的度量性; • d.圖面要求識圖方便和直觀性強; • e.圖面整體排配適宜,字體大小適中.
繪圖(一):幾何作圖及其技能
• 掌握幾何圖形的正確畫法,不僅保証了作圖 的准性,而且可以提高繪圖速度;
• 一.等分已知線段:
二.角二等分法
繪圖(一):幾何作圖及其技能
• 三.角任意等分法
繪圖(一):幾何作圖及其技能
• 四.定圓與兩直線相切:
A
A
R
R1
12
B
R+R1
34
R1
R1
C
C
R-R1 R
R1
影始終均在同一平面或直線上;
繪圖(二):投影
• 例一: • 輔助線畫法 O
A
O B
A O D'
A' O' B'
A'
C'
O'
1
2
3
例二:
三視圖投 影輔助線
繪圖(二):投影
• 例三:
例四:兩圓柱(半徑相差大)正交
R
C AB
A' B'
相交線為直線
例五:兩半徑相同圓柱正交
繪圖(三):視圖
• 一.基本視圖:
機械製圖基礎知識講解
• 一.機械製圖簡介 • 二.機械製圖相關規定 • 三.機械製圖基礎
機械製圖簡介
• (1).圖樣:是工程語言.
• 和語言.文字一樣是人
類
在生產實踐活動中用來表達和交流技術
思想的有力且必不可少的工具.
• (2).圖學:是進入工程的階梯;
• 熟悉製圖的基本知識,基本方法和基本 技能,培養繪圖.識圖和空間想像能力及空 間分析能力;
UNITS: MAT'L
FINISH Q'TY
NAME(INTENDED USE)
組立圖
PART NO.(INTENDED USE)
APPD: CHKD: DR:
HON HAI PRECISION IND. CO. LTD TAIPEI, TAIWAN, R.O.C.
TITLE: 下浸
