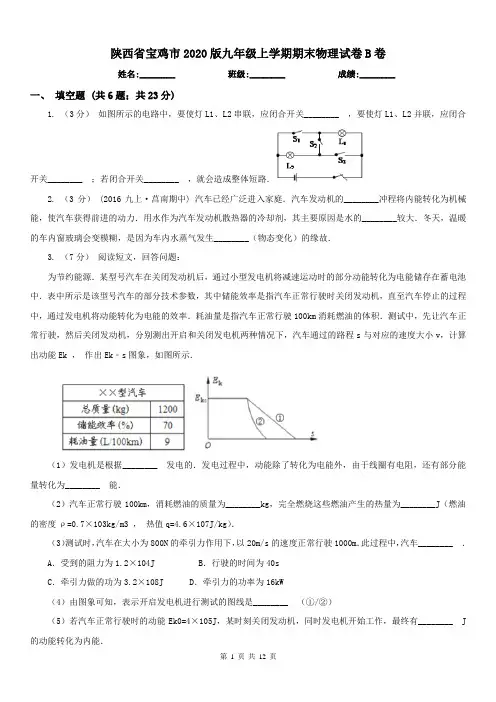

陕西省宝鸡市2020版九年级上学期期末物理试卷B卷
陕西省宝鸡市2020版九年级上学期期末物理试卷B卷姓名:________ 班级:________ 成绩:________一、填空题 (共6题；共23分)1. （3分）如图所示的电路中，要使灯L1、L2串联，应闭合开关________ ，要使灯L1、L2并联，应闭合开关________ ；若闭合开关________ ，就会造成整体短路．2. （3分） (2016九上·莒南期中) 汽车已经广泛进入家庭．汽车发动机的________冲程将内能转化为机械能，使汽车获得前进的动力．用水作为汽车发动机散热器的冷却剂，其主要原因是水的________较大．冬天，温暖的车内窗玻璃会变模糊，是因为车内水蒸气发生________（物态变化）的缘故．3. （7分）阅读短文，回答问题：为节约能源．某型号汽车在关闭发动机后，通过小型发电机将减速运动时的部分动能转化为电能储存在蓄电池中．表中所示是该型号汽车的部分技术参数，其中储能效率是指汽车正常行驶时关闭发动机，直至汽车停止的过程中，通过发电机将动能转化为电能的效率．耗油量是指汽车正常行驶100km消耗燃油的体积．测试中，先让汽车正常行驶，然后关闭发动机，分别测出开启和关闭发电机两种情况下，汽车通过的路程s与对应的速度大小v，计算出动能Ek ，作出Ek﹣s图象，如图所示．（1）发电机是根据________ 发电的．发电过程中，动能除了转化为电能外，由于线圈有电阻，还有部分能量转化为________ 能．（2）汽车正常行驶100km，消耗燃油的质量为________kg，完全燃烧这些燃油产生的热量为________J（燃油的密度ρ=0.7×103kg/m3 ，热值q=4.6×107J/kg）．（3）测试时，汽车在大小为800N的牵引力作用下，以20m/s的速度正常行驶1000m．此过程中，汽车________ ．A．受到的阻力为1.2×104J B．行驶的时间为40sC．牵引力做的功为3.2×108J D．牵引力的功率为16kW（4）由图象可知，表示开启发电机进行测试的图线是________ （①/②）（5）若汽车正常行驶时的动能Ek0=4×105J，某时刻关闭发动机，同时发电机开始工作，最终有________ J 的动能转化为内能．4. （6分）小程用图甲所示的电路探究“同一电阻，电流与电压的关系”。
陕西省宝鸡市九年级上学期物理期末考试试卷
陕西省宝鸡市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共17题；共34分)1. （2分）(2011·钦州) 小明妈妈正在厨房忙着晚餐，小明刚进门就闻到了糖醋的味道，这是因为（）A . 糖醋分子之间有引力B . 糖醋分子不停地做无规则运动C . 糖醋分子之间存在斥力D . 糖醋由分子组成2. （2分） (2019九上·广州期中) 下列关于热机和热机效率的描述，正确的是（）A . 随着技术的进步，热机的效率能达到100%B . 使燃料燃烧更充分，可以提高热机效率C . 广汽传祺纯电动汽车是使用热机作为动力源的D . 热值和热机效率都是定值，与外界条件无关3. （2分）(2019·颍上模拟) 下列有关热值内能、比热容和热机效率的说法中，正确的是（）A . 燃料的热值越大，内燃机的热机效率越高B . 热机所用燃料的化学能转化的内能越多效率越高C . 为了防止热机过热，通常用水来降温，是利用水的比热容大的特性D . 物体的温度越高，内能越大4. （2分）一个阻值为5欧的电阻与一个阻值为500欧的电阻并联，等效一定是（）A . 小于5欧B . 大于5欧小于10欧C . 等于5.5欧D . 等于505欧5. （2分）如图所示，轻弹簧下悬挂一个条形磁铁，磁铁下方有一通电螺线管，如图所示，为使悬挂磁铁的轻弹簧伸得最长，下列措施正确的是A . S2闭合B . 滑片P向b移动C . 螺线管内插入铁芯D . 把电源两极对调后，接入原电路6. （2分） (2018九上·武邑月考) 通过导体a、b的电流随电压的变化情况如图所示，则导体a、b的电阻相比较（）A . Ra＞RbB . Ra＝RbC . Ra＜RbD . 无法确定7. （2分）如图是小明同学连接的实验电路。
当闭合开关S，将滑动变阻器的滑片 P向右滑动时，下列说法正确的是（）A . 电压表的示数减小，电流表的示数增大，灯泡变亮B . 电压表的示数增大，电流表的示数减小，灯泡变暗C . 电压表和电流表的示数都增大，灯泡变亮D . 电压表和电流表的示数都减小，灯泡变暗8. （2分）(2020·湘潭) 下列估测值最接近生活实际的是（）A . 人的正常体温约B . 一个鸡蛋的质量约C . 教室门的高度约D . 家用台灯的额定功率约9. （2分） (2017九上·富顺期中) 如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现Uab=0，Ubc=6V，Udc=0，若电路中只有一处故障，则其故障原因可能是（）A . 小灯泡灯丝断了B . 小灯泡被短路了C . 开关接触不良，断路了D . 电流表断路了10. （2分）丝绸和玻璃棒摩擦后分开，那么结果则是（）A . 丝绸和玻璃棒都带正电B . 丝绸带负电，玻璃棒带等量正电C . 丝绸不带电，玻璃棒带正电D . 丝绸和玻璃棒都带负电11. （2分）为了防止中考考试作弊，监考人员利用手持式金属探测器对考生进行检查（如图所示），当靠近金属物体时，在金属导体中就会产生涡电流（感应电流），探测器发出警报．以下选项中也是利用该原理工作的是（）A . 动圈式话筒B . 电磁铁C . 电铃D . 电动机12. （2分）(2018·深圳) 我国航母舰机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（）A . 电风扇B . 手播发电机C . 电热水壶D . 电磁起重机13. （2分）(2020·常德) 下列四幅图中可探究磁场对电流作用的是（）A .B .C .D .14. （2分） (2017九上·巴州期末) 下列说法中正确的是（）A . 只要导体在磁场中运动就会受到磁场力作用B . 电动机是利用电磁感应现象制成的C . 发电机是把电能转化为机械能的机器D . 电流的周围存在着磁场15. （2分）关于物体的内能，下列说法中正确的是（）A . 水有内能，冰没有内能B . 水蒸气具有的内能一定比水具有的内能大C . 杯水的温度越高，它具有的内能越大D . 一杯水放在高处比放在低处具有的内能大16. （2分） (2018九上·重庆月考) 下列说法错误的是（）A . 热机性能好坏的重要标志之一是热机效率B . 在四冲程内燃机中减少废气带走的大量热量可以大大提高热机效率C . 燃料燃料越充分，热值就越大D . 在压缩冲程中内燃机将机械能转化为内能17. （2分）(2016·龙岗模拟) 在如图所示的电路中，电源电压恒定．L1、L2均标有“6V 6W”字样（设灯丝的电阻不变）．当S1、S2闭合时，灯L1正常发光；则S1闭合，S2断开时，两盏灯的总功率是（）A . 12WB . 6WC . 3WD . 2W二、多项选择题 (共2题；共6分)18. （3分）(2020·顺义模拟) 下列说法中正确的是（）A . 电流周围存在磁场B . 同名磁极间相互吸引C . 导体在磁场中运动时就会产生感应电流D . 放入磁场中的能自由转动的小磁针静止时N极所指的方向为该点磁场方向19. （3分） (2015九上·房山期末) 如图所示，四只规格相同的灯泡分成两组按甲、乙两种方式，分别接在电压相同的电源两端，不考虑温度对灯泡电阻的影响，下列说法中正确的是（）A . L1与 L2两端的电压之比是 1：1B . 通过 L1与L4的电流之比是1：1C . 甲组与乙组消耗的电能之比是1：4D . 甲组与乙组消耗的电功率之比是1：4三、填空题 (共8题；共18分)20. （3分） (2019九上·顺德月考) 如图甲所示的实验现象说明分子在________，图乙所示的实验现象说明分子间有________，图丙所示的实验现象说明分子的热运动与温度有关，温度越高，分子运动越________。

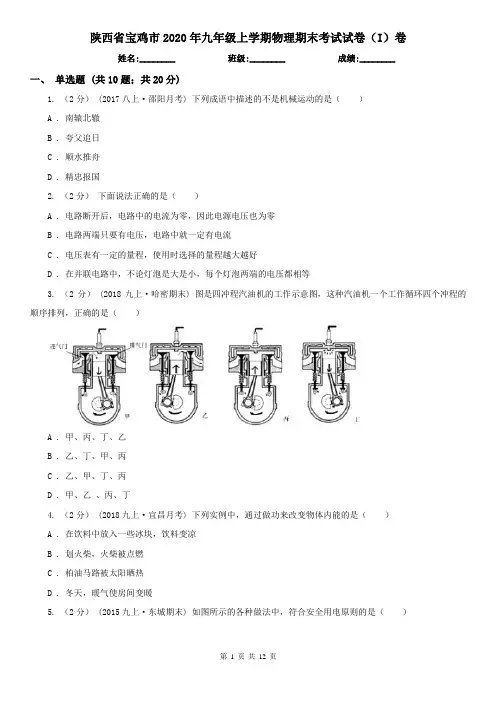

陕西省宝鸡市2020年九年级上学期物理期末考试试卷(I)卷
陕西省宝鸡市2020年九年级上学期物理期末考试试卷（I）卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分） (2017八上·邵阳月考) 下列成语中描述的不是机械运动的是（）A . 南辕北辙B . 夸父追日C . 顺水推舟D . 精忠报国2. （2分）下面说法正确的是（）A . 电路断开后，电路中的电流为零，因此电源电压也为零B . 电路两端只要有电压，电路中就一定有电流C . 电压表有一定的量程，使用时选择的量程越大越好D . 在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等3. （2分） (2018九上·哈密期末) 图是四冲程汽油机的工作示意图，这种汽油机一个工作循环四个冲程的顺序排列，正确的是（）A . 甲、丙、丁、乙B . 乙、丁、甲、丙C . 乙、甲、丁、丙D . 甲、乙、丙、丁4. （2分） (2018九上·宜昌月考) 下列实例中，通过做功来改变物体内能的是（）A . 在饮料中放入一些冰块，饮料变凉B . 划火柴，火柴被点燃C . 柏油马路被太阳晒热D . 冬天，暖气使房间变暖5. （2分） (2015九上·东城期末) 如图所示的各种做法中，符合安全用电原则的是（）A . 用干木棒挑开通电的裸导线B . 短路着火时马上用水扑灭C . 在高压线附近放风筝D . 湿布擦拭电灯6. （2分） (2017九上·扬州月考) 如图所示的电路，闭合开关S，灯L1不发光，灯L2发光，电流表无示数，电压表有示数．则电路故障可能是（）A . L1被短路B . L1断路C . L2被短路D . L2断路7. （2分）下列家用电器中，正常工作一小时耗电接近1. 2kW·h的是（）A . 电视机B . 电冰箱C . 空调D . 台灯8. （2分）(2017·老边模拟) 如图所示的电路中，电源电压保持不变．闭合开关S，移动滑片，使电压表V1示数与电压表V2示数之比为2：1，此时R2的功率为P1；再次移动滑片，使电压表V1示数与电压表V2示数之比为1：2，此时R2的功率为P2 ，则P1：P2为（）A . 1：4B . 1：2C . 1：1D . 4：19. （2分）图7一14所示的电路中，小灯泡正常发光时的电压为6伏，电源电压为12伏，当图中变阻器滑片P向上移动时，灯泡亮度增加，之后突然熄灭，则此时电流表、电压表示数分别是（）A . 原来正常发光时的2倍.B . 电流表示数为零，电压表示数为12伏.C . 电流表示数为零,电压表示数为6伏.D . 电流表示数为零,电压表示数为零.10. （2分）我们知道，电压表的电阻很大，约为几千欧．如图所示，将两个相同的电压表串联接到电压为3V的电源两端，电压表V1、V2量程均为3V，其示数分别为U1、U2 ，则（）A . U1=3V，U2=3VB . U1=3V，U2='0V'C . U1=1.5V，U2='1.5V'D . U1=0V，U2=0V二、填空题 (共6题；共6分)11. （1分）(2019·江西) 如图所示，甲、乙是两个轻小的物体，它们见面时相互吸引。
陕西省宝鸡市九年级上学期物理期末考试试卷
陕西省宝鸡市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分）①铅笔芯、②金属刀片、③塑料三角尺、④大头针、⑤橡皮，其中属于导体的有（）A . ①②③B . ①②④C . ①②⑤D . ②④⑤2. （2分） (2019八下·虹口期末) 甲、乙两铁球，吸收相同的热量后，甲球把热传给乙球，则以下不可能的是（）A . 甲球质量较小，初温较低B . 甲球质量较大，初温较高C . 甲球质量较小，初温较高D . 甲球质量较大，初温较低3. （2分）以下家用电器中，利用电流热效应工作的是（）A . 电视机B . 电风扇C . 电热毯D . 笔记本电脑4. （2分） (2019九上·马山月考) 下列单位中，哪个不是电功单位：（）。
A . 焦耳B . 伏·安·秒C . 伏·安D . 千瓦·时5. （2分） (2018八下·深圳期中) 对甲,乙两种物质同时持续加热,其温度随时间变化的图像如下图所示.下列说法正确的是（）A . 甲物质的沸点一定是80B . 乙物质的熔点一定是60°C . 甲物质在4-6min内一定持续吸收热量D . 乙物质在6-10min内一定是固液共存态6. （2分）将R1和R2组成并联电路，已知R1=20Ω，R2=30Ω，其总电阻是（）A . 20ΩB . 12ΩC . 15ΩD . 30Ω7. （2分） (2017九下·沙湾期中) 某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了．如图中符合要求的电路图是（）A .B .C .D .8. （2分）(2020·滨州) 关于家庭电路和安全用电的说法中，正确的是（）A . 使用试电笔时，人体必须接触笔尖金属体B . 控制灯泡的开关要接在零线和灯泡之间C . 家庭电路中电流过大的原因一定是发生短路D . 在生活中要做到：不接触低压带电体，不靠近高压带电体9. （2分） (2017九上·徐州月考) 甲、乙两炉子通过的电流之比为2： 3，两端的电压比为1：5，则它们的电阻之比为（）A . 10 ：3B . 3 ：10C . 2 ：1D . 3 ：510. （2分）(2019·荆州) 如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B 处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A . 电源电压为8VB . R1的阻值为20ΩC . 电路前后电流之比为1：3D . 电路总功率变化了1.2W二、填空题 (共5题；共5分)11. （1分） (2017九上·邵阳月考) 在①用燃气灶给水加热，水的温度升高；②鞭炮爆炸；③冬天两手相互摩擦，感到暖和；④超市用冰块冷却食物保鲜等这些现象中，属做功改变物体内能的有________（填序号）．12. （1分） (2019九上·台儿庄期中) 如图所示电路中，要使L1、L2并联，须闭合开关________，同时断开开关________。
陕西省宝鸡市九年级上学期物理期末考试试卷
陕西省宝鸡市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、选择题（共12小题，每小题3分，计36分，每小题只有一个选项 (共12题；共36分)1. （3分）如图所示，小明同学嗅到瓶中酒精的气味．这是因为（）A . 分子间存在引力B . 分子间有间隙C . 分子间存在斥力D . 分子在永不停息地运动2. （3分） (2018八下·长春月考) 近年来，中国科技成就让世人瞩目：探月“嫦娥”、入海“蛟龙”、中国高铁、“天舟一号”、国产大飞机C919……一大批对国民经济和社会发展有重大影响的标志性科技创新成果不断涌现。
下列说法正确的是（）A . 高铁因为速度快，所以惯性大B . 国产大飞机高度上升时，机舱外的大气压变大C . 绕月飞行的“嫦娥”卫星如果不受任何外力作用，将会一直绕月做圆周运动D . “天舟一号”经火箭发射上升的过程中，“天舟一号”的重力势能变大3. （3分）下列餐桌上常见的美食，所包含的物理知识正确的是（）A . 刚蒸熟的饺子冒“白气”是汽化现象B . 红烧肉香气四溢说明分子在做无规则运动C . 炒菜时是通过做功的方式使肉和菜的内能增加D . 把炖汤的火调小是为了降低汤的温度4. （3分）下列实例中，属于内能转化为机械能的是（）A . 煤炭的燃烧B . 锯铁管时锯条发热C . 放烟火时，礼花腾空而起D . 植物进行的光合作用5. （3分） (2018九上·南山月考) 通常情况下，下列属于导体材料的一组是（）A . 橡胶、铜B . 铁、陶瓷C . 玻璃、空气D . 石墨、盐水6. （3分） (2017九上·东台期中) 为了生活方便，卧室里的同一个照明灯通常用两个开关控制.一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯.下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的S1、S2及C图中的S1为单刀双掷开关）（）A .B .C .D .7. （3分）在如图所示的电路中，能正确用电流表测出灯L2电流的是（）A .B .C .D .8. （3分）(2017·兰州) 关于电压、电流和电阻，下列说法正确的是（）A . 导体的电阻由它两端电压和通过的电流决定B . 电荷移动就能形成电流C . 电路中有电流时它两端一定有电压D . 电压的作用是电路中产生自由电荷9. （3分）下列做法中符合安全用电原则的是（）A . 用湿手拔插头B . 选择保险丝时应尽量选择粗的C . 控制家用电器的开关应安装在火线上D . 发现有人触电时，立即用手把人拉开10. （3分） (2018九上·南山月考) 如图所示机器工作时应用电流热效应的是（）A . 电热水壶B . 电风扇C . 刷卡机D . 太阳能玩具车11. （3分）(2014·鞍山) 如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A . 电压表V1与电压表V2的示数之和保持不变B . 电流表A的示数变小，电压表V2的示数变大C . 电流表A的示数变小，电压表V1的示数变大D . 电压表V2与电流表A的示数之比保持不变12. （3分） (2016九上·泉港月考) 如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（）A . UAB＞UBC IAB＝IBCB . UAB＜UBC IAB＝IBCC . UAB＞UBC IAB＜IBCD . UAB＝UBC IAB<IBC二、填空与作图题（每空1分，每图2分，计26分） (共9题；共26分)13. （5分）汽油机的一个工作循环是由四个冲程组成，如图所示是汽油机的________ 冲程。
2019-2020学年陕西省宝鸡市九年级(上)期末物理试卷
2019-2020学年陕西省宝鸡市九年级（上）期末物理试卷题号一二三四总分得分第I卷（选择题）一、单选题（本大题共10小题，共30.0分）1.关于声音，下列说法中正确的是()A. 只要物体振动就能听到声音B. 声源振动的频率越高，振幅越大C. 根据音调，可以“闻其声而知其人”D. 公共场合“低声细语”是一种美德，这样做可以在声源处控制噪声2.用丝绸摩擦过的玻璃棒可以吸引碎纸屑，下列现象中“粘”的原理与其相同的是()A. 冰棒会“粘”住舌头B. 两块表面干净的铅块压紧后能“粘”在一起C. 讲解用的围棋子可以“粘”在竖直放置的棋盘上D. 在干燥的天气里，化纤布料的衣服容易“粘”在身上3.电阻这一物理量的单位是()A. 安培B. 欧姆C. 伏特D. 瓦特4.如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是()A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大5.关于内燃机，下列说法正确的是()A. 内燃机的实际工作效率可达100%C. 汽油机和柴油机均属于内燃机D. 在做功冲程中，机械能转化为内能6.如图所示电路，开关闭合时观察到L1和L2两灯均不发光，电流表无示数，电压表有示数，其原因可能是()A. L1开路B. L2开路C. 电流表开路D. 电流表短路7.在图中，要用电流表测量灯L1中的电流，正确的电路图应是()A. B.C. D.8.用相同的电加热器分别对质量相等的A和B两种液体(不计热量损失)如图是A和B的温度随加热时间变化的图象，下列说法正确的是()A. A的比热容与B的比热容之比为2：1B. A的比热容与B的比热容之比为2：3C. A和B升高相同的温度，B吸收热量较多D. 都加热t时间，B吸收热量比A吸收热量多9.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电路中，已知乙两端的电压为3V，下列分析正确的是()A. 电源电压为6VB. 甲消耗的电功率等于0.45WC. 甲中的电流大于乙中的电流D. 甲乙两端的电压之比为2：110.如图所示电路，电源两端电压保持不变。
陕西省宝鸡市2020年九年级上学期物理期末考试试卷(I)卷
陕西省宝鸡市2020年九年级上学期物理期末考试试卷（I）卷姓名:________ 班级:________ 成绩:________一、单选题 (共12题；共24分)1. （2分） (2019八下·镇原期末) 下列机械中，属于费力杠杆的是（）A . 动滑轮B . 扳手C . 羊角锤D . 镊子2. （2分） (2017八下·渝中期末) 如图，用滑轮组提升重物时，将重60N的物体在10s内匀速提升了3m，已知动滑轮重为10N（不计绳重和摩擦），则提升重物的过程中正确的是（）A . 滑轮组的机械效率为60%B . 绳子自由端拉力F的大小为30NC . 提升物体的过程中所做额外功为60JD . 绳子自由端拉力F的功率为21W3. （2分） (2017九上·深圳期中) 铁的比热容大于铜的比热容。
质量相等的铁块和铜块吸收相等的热量，若吸收的热量全部转化为内能，则铜块的（）A . 温度升高的较大B . 末温较低C . 内能增加较少D . 内能较小4. （2分）(2013·葫芦岛) 如图所示，电源电压保持不变，灯泡的电阻不变且与R0的电阻相等．闭合开关S，当滑片P从中点向右滑到某一点时，下列有关说法正确的是（）A . 电流表A的示数变大，电压表V1与V2的示数均变小B . 电压表V1与电流表A的示数比值变小C . 电压表V2与电流表A的示数比值变大D . 电压表V1、V2的示数差与电流表A的示数之比变大5. （2分） (2017·仪征模拟) 图甲是某同学“探究电流与电压关系”的电路图，闭合开关S后，滑动变阻器的滑片P从a端移至b端的过程中，电流表和电压表的示数（I﹣U）如图乙所示，则下列说法正确的是（）A . R0的电阻值是0.2ΩB . 该电路最小功率0.05WC . 滑动变阻器的总电阻是5ΩD . 滑动变阻器R的电功率先变大后变小6. （2分）在科学探究中，常把直接测量有困难的量转换成便于测量的量来研究．这种方法称之为转换法．例如在探究物质吸热升温的属性时，沙子和水吸收热量的多少不便直接测量，可以通过测量加热时间的长短来比较吸热的多少．下述实验中采用了转换法的是A . 在探究影响动能大小的因素时，动能大小的比较方法B . 在探究阻力对物体运动的影响时，推理出物体不受阻力时的运动状态C . 在探究串联电路电流特点时，换用不同灯泡及改变电源电压，多次实验D . 在探究压力对滑动摩擦力的影响时，保持接触面粗糙程度不变，改变压力7. （2分）(2017·渭滨模拟) 如图所示，物理实验中经常需要对物体加热，下列描述中与实际吻合的是（）A . 图中，玻璃加热到红炽状态时灯泡可以发光B . 图中，对沸腾的水继续加热，温度计的示数将会不断升高C . 图中，对金属丝加热，灯泡将会变亮D . 图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度要升高得快一些8. （2分） (2018九上·路南期中) 如图所示的电路中，为使灯L1和L2并联，应（）A . 闭合开关S1、S2 ，断开S3B . 闭合开关S1、S3 ，断开S2C . 闭合开关S2、S3 ，断开S1D . 同时闭合开关S1、S2、S39. （2分）轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，则电路不工作，S接通后，只要有人坐到其中一个座位上，座位下对应的动合开关S1或S2受压后接通．安全带指示灯点亮，提醒他系安全带，系上安全带后（即将安全带的插头插入联结插座内），安装在插座内对应的动断开关S1′或S2′断开，安全带指示灯熄灭，图中的电路设计符合要求的是（）A .B .C .D .10. （2分）(2017·内江) 某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮．他用电压表进行电路故障检测，把电压表并联接在某亮点之间，测试结果如表所示，则可以判定电路总故障的是（）测试点a、b a、f a、e a、d电压表有示数有示数有示数无示数A . 灯泡L1短路B . 灯泡L2短路C . de段开路D . be段开路11. （2分）(2017·南宁) 汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．图中符合上述要求的电路是（）A .B .C .D .12. （2分）实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（）A . 不变B . 变大C . 变小D . 不能判定二、填空题 (共7题；共22分)13. （4分）运用知识解决问题：自行车上坡前，往往要加紧蹬几下，从能的转化角度来说明这样做的好处．答：上坡前加紧蹬几下，加大了自行车和人的速度，从而增大了自行车的________．在自行车上坡过程中，________能转化为________能，在人和自行车质量一定的情况下，高度会越来越________，因此自行车可以冲上更高的上坡．14. （3分）用如图所示的滑轮组匀速提升重为480N的物体G，所用拉力F为300N，将重物提升3m所用的时间为10s．求：(1)拉力所做的有用功________ J；(2)拉力的功率________ W；(3)滑轮组的机械效率 ________ ．15. （3分）(2019·邓州模拟) 如图所示，在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来。
陕西省宝鸡市凤翔县19-20学年九年级上学期期末物理试卷 (含解析)
2019-2020学年陕西省宝鸡市凤翔县九年级（上）期末物理试卷（202011031922模拟）一、单选题（本大题共10小题，共30.0分）1.电流的单位是为纪念下列哪位物理学家而命名的()A. 牛顿B. 欧姆C. 帕斯卡D. 安培2.如图所示，跳水运动员从起跳到入水过程中，若不计空气阻力，则()A. 起跳时，跳板的弹性势能转化为运动员的重力势能，机械能减小B. 起跳时，运动员的动能转化为重力势能，机械能减小C. 下落时，运动员的重力势能转化为动能，机械能增加D. 下落时，运动员的重力势能转化为动能，机械能不变3.如图所示，是某老师的自制教具，他在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸筒即刻飞出。
关于此实验，分析正确的是()A. 随着酒精慢慢燃烧，酒精热值不断减小B. 能闻到酒精的气味说明分子间有斥力C. 燃气推动纸筒飞出的过程相当于内燃机的压缩冲程D. 纸筒飞出后瓶内气体的内能减小，温度降低4.关于热现象，下列说法中不正确的是()A. 组成物质的分子之间存在引力和斥力B. 温度低于0℃的室外，仍有水蒸气存在C. 在热传递过程中，吸收热量的物体温度一定升高D. 在四冲程内燃机中，做功冲程的功能是将内能转化为机械能5.如图所示，当开关闭合时，灯L1、L2都不亮，电流表、电压表都无示数，可能的故障是()A. L1短路B. L1断路C. L2短路D. L2断路6.体育测试要用一个电子身髙测量仪。
如图的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。
能够实现身高越高，电压表或电流表示数越大的电路是()A. B.C. D.7.如图所示的电路中，闭合开关S1、S2，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω.下列说法正确的是()A. 通过电阻R1的电流为0.5AB. 电源电压为5VC. 电阻R1的阻值为15ΩD. 若断开开关S2，电流表A1示数变大8.如图甲所示是电阻甲和乙的I−U图象，下列说法正确的是()A. 电阻乙为定值电阻B. 当电阻甲两端电压为2 V时，R甲=0.4ΩC. 如图乙所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD. 如图丙所示，当开关闭合，电源电压为2 V时，电路总电流为0.4A9.关于磁体、磁场和磁感线，以下说法正确的是()A. 铁和铝都能够被磁体吸引B. 磁感线是磁场中真实存在的曲线C. 磁体间的相互作用是通过磁场发生的D. 地理的两极与地磁场的两极是重合的10.如图所示，小磁针静止时指向正确的是()A. B.C. D.二、填空题（本大题共4小题，共22.0分）11.2019年4月至10月在中国北京市延庆区举行的世界园艺博览会。
陕西省宝鸡市凤翔县2019-2020学年九年级(上)期末考试物理试题(解析版)
2019—2020学年度第一学期期末质量检测九年级物理试题一、单项选择题（共10小题，每小题2分，计20分）1.物理学中好多物理量的单位是以科学家的名字命名的，其中电阻的单位是为了纪念_____（国籍）物理学家_____。
（）A. 德国欧姆B. 英国欧姆C. 法国安培D. 英国焦耳【答案】A【解析】【详解】AB．物理学上用德国的科学家欧姆的名字命名了电阻的单位，故A符合题意，B不符合题意；C．物理学上用法国科学家安培的名字命名了电流的单位，不合题意；D．物理学上用英国科学家焦耳的名字命名了功、能和热量的单位，不合题意。
2.图是跳水运动员跳板跳水时的情景,跳板跳水运动有起跳、腾空、落水几个阶段,若不计空气阻力,从腾空到落水的过程中()A. 动能增加,机械能增加B. 重力势能减小,机械能减少C. 动能先减小后增大,机械能不变D. 重力势能先减小后增大,机械能不变【答案】C【解析】由题意可知，不计空气阻力，只有重力做功，所以机械能是守恒的，故AB错；从腾空到最高点的过程中，动能减小，重力势能增加，动能转化为重力势能；从最高点到落水的过程中，动能增加，重力势能减小，重力势能转化为动能；故可知C正确，D错；应选C．3.如图所示是某教师自制的教具．他在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸筒立即飞出．关于此实验，说法不正确．．．的是A. 酒精不完全燃烧时热值不变B. 能闻到酒精的气味说明分子不停的做无规则运动C. 燃气推动纸筒飞出的过程相当于内燃机的压缩冲程D. 纸筒飞出后瓶内气体的内能减小，温度降低【答案】C【解析】【详解】A. 热值是燃料的一种特性，其大小只与燃料的种类有关，与燃料是否充分燃烧无关，故A叙述正确；B. 能闻到酒精的气味说明分子酒精分子在永不停息的做无规则运动，故B叙述正确；C. 燃气推动纸筒飞出的过程相当于内燃机的做功冲程，故C叙述错误；D. 纸筒飞出后瓶内气体的内能减小，温度降低，故D叙述正确．故选C.4.关于热现象，下列说法中不正确的是A. 组成物质的分子之间存在引力和斥力B. 在热传递过程中，吸收热量的物体温度一定升高C. 在四冲程内燃机中，做功冲程的功能是将内能转化为机械能D. 温度低于0℃的室外，仍有水蒸气存在【答案】B【解析】【详解】A ．由分子动理论可知，组成物质的分子之间存在引力和斥力，故A 正确．B ．在热传递过程中，吸收热量的物体温度不一定升高，比如晶体熔化时，吸收热量温度不变，故B 错误．C ．在四冲程内燃机中，做功冲程的功能是将内能转化为机械能，故C 正确．D ．冰可以直接由固态变为水蒸气，发生升华现象，故温度低于0℃的室外，仍有水蒸气存在，故D 正确．5.如图所示电路开关闭合时观察到L 1和L 2均不亮，电流表无示数，电压表有示数，其原因可能是（ ）A. L 1断路B. L 2断路C. L 1短路D. L 2短路【答案】A【解析】 详解】A ．如果L 1断路，两灯都不亮，电流表无示数，电压表测量电源电压有示数，此选项符合题意； B ．如果L 2断路，两灯都不亮，电流表、电压表都无示数，此选项不符合题意；C ．如果L 1短路，L 1灯不亮，电压表无示数，电流表有示数，灯L 2亮，此选项不符合题意；D ．如果L 2短路，L 2灯不亮，电压表有示数，电流表有示数，灯L 1亮，此选项不符合题意。
陕西省宝鸡市初三上学期期末物理试卷
陕西省宝鸡市初三上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、单选题 (共16题；共32分)1. （2分）下列各图是生活中的一些常见物理现象，其中解释不正确的是（）A . 甲图：古希腊的德谟克利特认识到花香扑鼻的原因﹣﹣扩散现象B . 乙图：年幼的瓦特看到蒸汽将壶盖顶起的现象﹣﹣水蒸气对盖子做功，将水蒸气的内能转化为盖子的机械能C . 丙图：将装有一小半沙子的试管用力晃动多次，观察到温度计的示数升高﹣﹣做功改变内能D . 丁图：沿海地区白天和夜晚的风向不同的原因﹣﹣陆地上沙石的比热容比海水的比热容小，同样吸、放热时，温度变化小2. （2分） (2017九上·新泰期中) 云中冰粒下落，温度升高变成雨滴．下列相关说法正确的是（）A . 冰粒液化为雨滴B . 雨滴的内能大于同质量冰粒的内能C . 雨滴内分子间不存在分子引力D . 雨滴内能转化为动能，所以下落越来越快3. （2分）初春育水稻秧苗时，为了不使初春育水稻秧苗时，为了不使秧苗受冻，正确的做法是（）秧苗受冻，正确的做法是（）A . 早晨多灌水，傍晚多排水B . 早晨多排水，傍晚多灌水C . 早晨和傍晚都要多灌水D . 早晨和傍晚都不要灌水4. （2分）下列各组中，都是绝缘体的一组是（）A . 干木棒，橡胶、人B . 橡胶、盐水、玻璃C . 醋、玻璃、塑料D . 塑料、玻璃、橡胶5. （2分）标有“220V 100W”的字样的电视机、电风扇和白炽灯，若它们都在额定电压下工作相同的时间，则产生的热量最多的是（）A . 电视机B . 电风扇C . 白炽灯D . 无法判断6. （2分）在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验。
①“测量物体的长度”时，多次测量②“研究杠杆的平衡”时，改变动力（臂）和阻力（臂），多次测量③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值上述实验中寻找普遍规律的是：A . ①②B . ①③C . ②③D . ②④7. （2分）在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A . 1.2V，6VB . 6V，1.2VC . 4.8V，1.2VD . 1.2V，4.8V8. （2分）如图所示，电源两端电压不变，R1：R2=2：1．先闭合开关 S1 ，经过60s再闭合开关S2 ，再经过30s断开开关 S1、S2 ．在这90s中电流通过电阻R1做功W1与电流通过电阻R2做功W2之比为（）A . 3：4B . 4：3C . 3：2D . 1：19. （2分）下列关于热学知识的说法正确的是（）A . 烧开水是通过做功的方法增加水的内能B . 冰在熔化过程中吸热，温度不变，内能增加C . 柴油机的效率可以达到 100%D . 端午粽子飘香，说明分子间存在引力10. （2分）如图所示电路，电源两端电压保持不变。
陕西省宝鸡市2019年物理九上期末考试试题
陕西省宝鸡市2019年物理九上期末考试试题注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．如图所示，某同学正在做“使用滑动变阻器控制灯的亮度”的实验，他用小灯泡、开关、滑动变阻器和电源组成串联电路，将电压表并联在滑动变阻器的两端。
闭合开关后，发现小灯泡不亮，且电压表的示数等于电源电压，电路中出现的故障可能是A．电池没电了 B．开关处有断路C．灯座处有断路 D．变阻器处有断路2．历史上第一个成功揭示电流与电压、电阻关系的物理学家是A.安培B.焦耳 C、伏特 D.欧姆3．关于温度、热量、内能的关系，下列说法中正确的是（）A．温度高的物体一定比温度低的物体内能大B．温度高的物体一定比温度低的物体热量多C．物体的温度降低，它的内能一定减少D．物体的温度升高，一定是从外界吸收了热量4．图中的几种用电器的额定功率最接近1000W的是（）A．家用电扇B．笔记本电脑C．台灯D．电饭锅5．下列有关电流的说法正确的是（）A．电荷的定向移动形成电流；B．只有正电荷的定向移动才能形成电流；C．只有负电荷的定向移动才能形成电流；D．正、负电荷都在做相反的定向移动才能形成电流。
6．额定电压为2.5V的小灯泡接在下列四个电路中，不能测出小灯泡额定功率的是（）A． B． C．D．7．压敏电阻的阻值随所受压力的增大而减小．下列符合电表示数随压力增大而减小的电路是：A． B． C． D．8．下图所示的各种实验现象中,能够说明分子间存在引力的是A．②④ B．③④ C．①③ D．①②9．节约能源，保护环境，下列做法或现象中需要改进的是A．及时关掉未关紧的水龙头，尽量做到一水多用B．将废纸、矿泉水瓶等达到废品收购站C．养成人走灯灭的习惯，利用垃圾焚烧发电D．汽车排出黑色的尾气10．如图是小刚测量未知电阻R X的实验电路，电源两端电压不变且未知，其中R0为阻值已知的定值电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陕西省宝鸡市凤翔县2019-2020学年九年级（上）期末考试物理试
题
一、单选题
(★) 1 . 物理学中好多物理量的单位是以科学家的名字命名的，其中电阻的单位是为了纪念
_____（国籍）物理学家_____。
（）
A．德国欧姆B．英国欧姆C．法国安培D．英国焦耳
(★) 2 . 图是跳水运动员跳板跳水时的情景,跳板跳水运动有起跳、腾空、落水几个阶段,若不计空气阻力,从腾空到落水的过程中( )
A．动能增加,机械能增加
B．重力势能减小,机械能减少
C．动能先减小后增大,机械能不变
D．重力势能先减小后增大,机械能不变
(★) 3 . 如图所示是某教师自制的教具．他在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸筒立即飞出．关于此实验，说法不正确的是
A．酒精不完全燃烧时热值不变
B．能闻到酒精的气味说明分子不停的做无规则运动
C．燃气推动纸筒飞出的过程相当于内燃机的压缩冲程
D．纸筒飞出后瓶内气体的内能减小，温度降低
(★★) 4 . 关于热现象，下列说法中不正确的是
A．组成物质的分子之间存在引力和斥力
B．在热传递过程中，吸收热量的物体温度一定升高
C．在四冲程内燃机中，做功冲程的功能是将内能转化为机械能
D．温度低于0℃的室外，仍有水蒸气存在
(★★) 5 . 如图所示电路开关闭合时观察到L 1和L 2均不亮，电流表无示数，电压表有示数，其原因可能是（）
A．L1断路B．L2断路
C．L1短路D．L2短路
(★★) 6 . 小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（）
A．B．
C．D．
(★★) 7 . 如图所示的电路中，电流表A 1的示数为0.5A，A 2的示数为0.3A，电阻R 2的阻值为10Ω．下列说法正确的是（）
A．通过电阻R1的电流为0.5A
B．电源电压为5V
C．电阻R1的阻值为15Ω
D．若断开开关S2，电流表A1示数变大
(★★) 8 . 如图所示是电阻甲和乙的 I－ U图像，下列说法正确的是( )
A．电阻乙为定值电阻
B．当电阻甲两端电压为2 V时，R甲＝0.4 Ω
C．如图2所示，当开关S闭合，电路电流为0.2 A时，电路总电阻是15 Ω
D．如图3所示，当开关S闭合，电源电压为2 V时，电路总电流为0.4 A
(★) 9 . 下列关于磁场的描述，正确的是( )
A．磁感线是磁场中真实存在的曲线
B．磁体间的吸引或排斥作用是通过磁场实现的
C．磁体周围的磁感线从磁体S极出发，回到磁体N极
D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近
(★★) 10 . 在如图所示的电路中，小磁针在螺线管内部，根据小磁针静止时的指向可知
A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源正极C．a端是通电螺线管的N极，c端是电源负极D．b端是通电螺线管的N极，d端是电源负极二、填空题
(★) 11 . 漫步在凤翔东湖湿地公园，扑入鼻孔的阵阵花香，这是 _____ 现象；清晨花叶上的两颗露珠接触后成为了更大的一颗水珠，表明水分子之间存在 _____ 。
(★) 12 . 生活中许多现象都可以用我们所学的物理知识解释。
例如，烧水煮鸡蛋是利用 _____ 的方式改变鸡蛋的内能；冬季取暖用到的电炉子是利用 _____ 效应工作的。
(★★★★) 13 . 如图所示，要使 R 1与 R 2组成串联电路，应闭合开关 _____ ；要使 R 1与 R 2组成并联电路，应闭合开关 _____ ，若此时电流表A 1和A 2的示数之比为2：5，则 R 1与 R 2的
电阻之比为 _____ ， R 1与 R 2消耗的电功率之比为 _____ 。
(★) 14 . 如图所示的电路中，电源电压保持不变，闭合开关S．当滑动变阻器的滑片P向左移动时，电流表的示数将 ________ ，电压表的示数将 ________ ．(选填“变大”、“变小”或“不变”)
三、作图题
(★) 15 . 如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将器件分别正确连入电路中
(★) 16 . 如图所示，开关闭合后，位于螺线管右侧的小磁针逆时针旋转90°．请你在图中标出
螺线管的N、S极，并在括号内标出电源的“+”、“﹣”极．
四、实验题
(★★) 17 . 如图甲，在用水和煤油探究“不同物质吸热能力”的实验中：
(1)实验前，应在两个相同的烧杯中加入 _____ 相同、初温相同的水和煤油（ρ 水＞ρ 煤油），实验中选用相同电加热器的目的是： _____ ；
(2)某实验小组记录的水和煤油的温度随时间变化的图像如图乙所示，根据图乙可判断出 _____ （选填a或b）吸热能力更强些。
(★★) 18 . 利用图甲进行“测量未知电阻”的实验：
(1)连接电路时，应将开关 _____ 。
(2)电路检查无误后，闭合开关，改变电阻 Rx两端的电压，进行了三次测量。
其中某次实验中电压表示数如图乙所示，电压表读数为 _____ V，此时电流表的示数为0.5A，则电阻 Rx的阻值是_____ Ω。
(3)将电阻 Rx换成小灯泡，重复上述实验，发现几次实验测得的小灯泡的电阻相差比较大，原因可能是 _____ 。
(★★) 19 . 在“测定小灯泡功率”的实验中，提供的器材有：“3.8V？A”的小灯泡、“10Ω 1A”的滑动变阻器、四节新干电池等。
(1)请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的
电阻最大；
（ ______ ）
(2)闭合开关，发现灯泡不亮，两电表均无示数。
为了查找故障，小明将电压表拆下，在开关闭
合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是 _____ ；
(3)排除故障后继续实验，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定
功率，应将滑片P向 _____ 端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是 _____ W；
(4)若用该电路测量规格是“25V 0.3A”灯泡的额定功率，须对实验进行适当调整，写出你认为合
理的一种做法是 _____ 。
五、综合题
(★★★★) 20 . 下表为一台电烤箱的铭牌，其内部简化电路如图所示， R 1和 R 2均为电热丝。
求：
(1)开关S断开时是 _____ （填“高温档”或“低温档”）工作状态；
(2)电烤箱在高温档正常工作15min所消耗的电能 _____ ；
(3)若电烤箱中 R 2参与了某档工作，则 R 2的阻值是多少？ _____。
