奇瑞A3电动玻璃升降器拆装
车窗玻璃与升降器的拆装 定稿 20161012
钣金专业 汽车板件拆卸与安装——车窗玻璃与升降器——车门组装及测试
组装前检查：门窗控制器、密封件、车窗玻璃、升降器
有破损
门窗控制器（完好）
密封件（有破损）
安装前检查各部件是否完好，有破损的组件需视实际情况进行更换或修复
钣金专业 汽车板件拆卸与安装——车窗玻璃与升降器——车门组装及测试
组装前检查：门窗控制器、密封件、车窗玻璃、升降器
移动玻璃安装托架，迫使门窗玻璃作上升或下降的直线运动,控 制门窗玻璃的升降。
传
递
电动机
减速器
钢丝滚筒
玻璃托架
路
线
钣金专业 汽车板件拆卸与安装——车窗玻璃与升降器——升降器认知与拆卸
拆卸步骤
1、找到升降器在车门上的固定螺丝（共有四个，拆卸无顺序） 2、拔下升降器的连接插头 3、拆卸下升降器总成
3号螺丝 2号螺丝
2、分类
①臂式玻璃升降器：单臂式、双臂式 ②丝杆式玻璃升降器 ③柔式玻璃升降器：绳轮式、带式、软轴式
钣金专业 汽车板件拆卸与安装——车窗玻璃与升降器——升降器认知与拆卸
3、结构
钣金专业 汽车板件拆卸与安装——车窗玻璃与升降器——升降器认知与拆卸
3、工作原理 开启电动机，由电动机带动减速器输出动力，拉动钢丝绳
4、取下玻璃
玻璃固定螺丝
接下来拆下玻璃后，要记得按6S管理，将玻璃凸面朝上摆放
目录
1 外装饰拆卸 2 玻璃拆卸 3 升降器认知及拆卸 4 密封件拆卸 5 车门组装与测试
钣金专业 汽车板件拆卸与安装——车窗玻璃与升降器——升降器认知与拆卸
升降机认知 1、功能
①能灵活调整车门玻璃开度大小，用来通风、挡风雨。 ②车门玻璃应能停在任意位置,既不下滑,也不会由于汽车颠簸而上下跳、晃动。 ③锁上车门后,能防止外人将车门玻璃强行拉下而进入车内。 ④防夹功能（当玻璃在上升过程中，若遇到障碍物则会下降）
家用车的玻璃升降马达更换指南
家用车的玻璃升降马达更换指南家用车的玻璃升降马达是车窗升降系统的核心部件之一，负责控制车窗的升降。
然而，由于长时间的使用或者外部因素的影响，玻璃升降马达可能会出现故障或损坏。
本文将为大家提供一份玻璃升降马达更换的指南，帮助车主们更好地解决这一问题。
首先，我们需要明确的是，更换玻璃升降马达是一项相对复杂的任务，需要具备一定的汽车维修知识和技能。
如果您没有相关经验，建议寻求专业技师的帮助，以免造成不必要的损失。
在开始更换玻璃升降马达之前，我们需要准备一些必要的工具。
一般来说，您可能需要扳手、螺丝刀、钳子等常见的手工具，以及车辆制造商提供的特殊工具。
确保您已经准备好这些工具，以免在操作过程中遇到困难。
接下来，我们需要找到并访问玻璃升降马达的位置。
通常情况下，玻璃升降马达位于车门内部，需要拆卸车门饰板才能够接触到。
在拆卸车门饰板之前，您需要先将电源断开，以确保安全。
拆卸车门饰板的方法因车型而异，一般来说，您需要找到并拆卸隐藏在车门饰板上的螺丝或卡扣。
在拆卸时，请小心操作，以免损坏车门饰板或其他零部件。
当您成功拆卸车门饰板后，您将能够看到玻璃升降马达的位置。
在更换之前，您需要先将玻璃升降马达固定的螺丝松开，并将电线连接器拆卸。
请注意，拆卸电线连接器时要小心操作，避免损坏线路或连接器。
一旦您成功拆卸了旧的玻璃升降马达，您可以开始安装新的马达。
首先，将新的玻璃升降马达固定在原来的位置，并紧固螺丝。
接下来，将电线连接器插入新的马达，确保连接稳固。
在安装完成后，您可以进行一些简单的测试，以确保新的玻璃升降马达工作正常。
您可以尝试升降车窗，观察马达的运转情况和窗户的升降效果。
如果一切正常，您可以重新安装车门饰板，确保固定牢靠。
总结起来，更换家用车的玻璃升降马达是一项需要谨慎操作的任务。
在进行操作之前，确保您具备必要的工具和知识，并且有一定的汽车维修经验。
如果您对自己的能力不太有信心，不妨寻求专业技师的帮助。
通过正确的操作和维护，您可以确保车窗的正常使用，提高驾驶的安全性和舒适性。

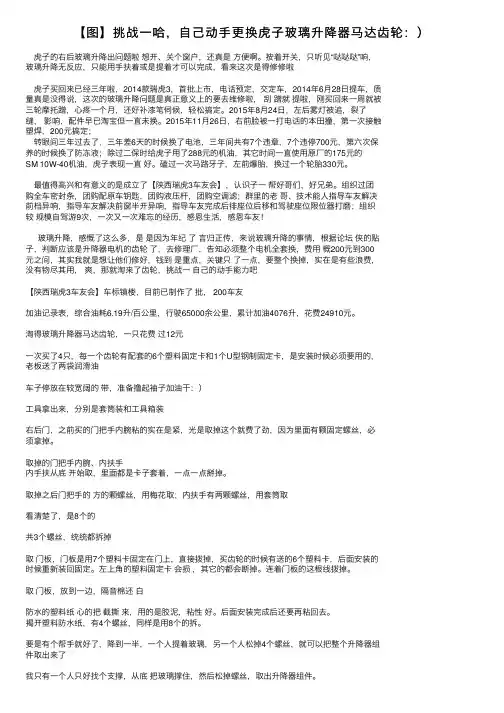

【图】挑战一哈，自己动手更换虎子玻璃升降器马达齿轮：）
工具拿出来，分别是套筒装和工具箱装
右后门，之前买的门把手内腕粘的实在是紧，光是取掉这个就费了劲，因为里面有颗固定螺丝，必 须拿掉。
取掉的门把手内腕、内扶手 内手扶从底 开始取，里面都是卡子套着，一点一点掰掉。
取掉之后门把手的 方的颗螺丝，用梅花取；内扶手有两颗螺丝，用套筒取
转眼间三年过去了，三年差6天的时候换了电池，三年间共有7个违章，7个违停700元，第六次保 养的时候换了防冻液；除过二保时给虎子用了288元的机油，其它时间一直使用原厂的175元的 SM 10W-40机油，虎子表现一直 好。磕过一次马路牙子，左前爆胎，换过一个轮胎330元。
最值得高兴和有意义的是成立了【陕西瑞虎3车友会】，认识子一 帮好哥们，好兄弟。组织过团 购全车密封条，团购配原车钥匙，团购液压杆，团购空调滤；群里的老 哥、技术能人指导车友解决 前档异响，指导车友解决前窗半开异响，指导车友完成后排座位后移和驾驶座位限位器打磨；组织 较 规模自驾游9次，一次又一次难忘的经历，感恩生活，感恩车友！
要是有个帮手就好了，降到一半，一个人提着玻璃，另一个人松掉4个螺丝，就可以把整个升降器组 件取出来了
我只有一个人只好找个支撑，从底 把玻璃撑住，然后松掉螺丝，取出升降器组件。
取出升降器组件 拆掉3个固定螺丝，就可以把电机取 来了 拆 来的电机和升降器组件 电机的圆形后盖用起子捌 来，再把U型钢夹取 来，另一端的铁制齿轮取掉 看到 掉的齿轮了 齿轮牙都好着，但是有齿轮的3个档片断掉了，所以电机作用时，只听到“哒哒哒”的摩擦声， 见玻璃 升降。 取出新买的齿轮 摸上润滑脂或黄油 按相反的步聚，安装铁制齿轮、U型钢夹，圆型后盖，铁制齿轮有点锈，上点润滑脂 装回去，这个过程没有人帮助，真心 好弄，要是有个帮手，可以提着玻璃， 轻松就搞定，把升降器 组织的滚轮卡时玻璃 方的卡槽里，固定好4个螺丝。 一个人真是有点费劲了。 装回去之前，接上连线，从驾驶室按动开关，看看升降机是否正常工作。没问题后再装回去。 把老板送的6个塑料卡先卡进门板 装回门板，装回内把手护腕， 功告成 热 了，也饿了，还没吃早饭 ，一口气喝完一瓶水。 剩了点润滑脂，那就摸到天窗轨道上吧，因为经常开天窗的原因，这里实在太脏啦，擦擦摸摸 有虎友反映天窗轨道开裂，我的虎子没有发现，完好。 收工，回家，吃饭！ 距离上次自己更换玻璃马达齿轮已有些时日，后来左后玻璃升降出现同样的问题，还是选择自己更 换，完美解决。 这次左前即副驾玻璃也出现这样的问题，换起来相对麻烦了一些，因为必须把玻璃托驾一起取出 来，这样操作难度增加了许多。 轻车熟路，拆门腕、门把手、门板。 儿子在一旁无聊，拿手机玩。 这次的照片都是儿子照的：） 揭开防水塑料纸... 因为要把玻璃托架一起取出来，难度确实增加了许多！ 轻车熟路，拆马达，拆齿轮。 同样的问题，齿轮的三个档片全部断了，拿出上次买的新齿轮 其实正式换齿轮的过程倒 是 难，关键是把整套电机取出来花时间，再就是装回去花时间。等收拾差 多了，天色也黑了。
项目九电动车窗的拆装与检测
（一）、门窗电机
• 双向永磁或绕线（双绕组串联）式电动机 • 每个门窗安装一个电机 • 由车窗开关控制电机的电流方向，实现门窗的升降
DLVTC－Automobile
汽车电气——Auto Electric Course （二）玻璃升降开关
当汽车门窗进行升降时 ，每个门窗电机均要通 过主控开关搭铁，电流 不仅通过动作车窗的分
DLVTC－Automobile
汽车电气——Auto Electric Course
故障现象二：某个车窗两个方向都不能运动（既不能上升也 不能下降）。 原因分析： （1）传动机构卡住； （2）车窗电动机损坏； （3）分控开关至电动机间的线路断路。 检查范围： （1）检查传动机构的运动自如情况； （2）测试电动机的工作情况，包括断路、短路、搭铁及机 械方面的情况检查； （3）检查分控开关至电动机间的电路导通情况。
DLVTC－Automobile
汽车电气——Auto Electric Course
三）电动车窗控制 电路实例分析
别 克 凯 越 轿 车 的 电 动 车 窗 电 路 图 分 析
DLVTC－Automobile
汽车电气——Auto Electric Course
四）电动车窗的故障检修 1、电动车窗的故障现象及原因分析 故障现象一：某个车窗只能向一个方向运动（只能上升或只 能下降）。 原因分析： （1）分控开关故障； （2）分控开关至主控开关间的线路可能出现断路。 检查范围： （1）检查分控开关的导通情况； （2）检查分控开关至主控开关间的线路导通情况。
汽车电气——Auto Electric Course 2、电动车窗部件的检查 （1）电动车窗主控开关的检修 一 个是对其动作的自如情况和复位情况进行检测， 这项检查通过手动测试即可完成； 另一个是对开关通断性的测试。 （2）电动车窗断路（闭锁）开关的检查 当开关位于LOCK位置（或处于按下状态）时，其 中用于闭锁控制的两个端子之间应保持断路；当 开关位于UNLOCK位置（或处于复位状态）时， 用于闭锁控制的两个端子之间应导通。
拆卸和安装窗框和车窗升降器 (2)
拆卸和安装窗框和车窗升降器1 - 窗框拆卸：小心！在车门内侧-箭头- 有一个用于侧面安全气囊的传感器，为此请注意有关安全气囊的安全规程→维修分组号69❑拆下车门饰板。
→维修分组号70❑脱开电气插头连接。
❑拆下车窗升降器马达→图❑旋出螺栓-9-。
❑拧出螺栓-5-、-9- 和-11-。
❑旋出螺栓-7 - 和-10-，然后将窗框与车窗升降器一起向上从车门中取出。
安装：❑装配前将车窗玻璃的一半缩入窗框中。
❑将窗框和车窗升降器从上部装入车门中。
❑将车门侧的上半部分成型密封条扣入窗框上部。
❑按顺序-7-；-5-；-10- 和-11- 拧入紧固螺栓（不拧紧）。
❑用手拧紧定位螺栓-7- 和带肩螺栓-11-。
❑将窗框-1- 上部略微向里按压。
❑以32 Nm 的力矩拧紧螺栓-5 - 和-10-。
❑将固定螺栓-箭头- 拧入窗框的纵支撑内。
❑用32 Nm 的力矩拧紧定位螺栓-7-。
❑以10 Nm 的力矩拧紧螺栓-11-。
2 - 车窗升降器❑为了装入车门中，与窗框用螺栓拧在一起。
3 - 锁紧螺母❑插在车门凸缘上4 - 前车门5 - 星形螺栓❑32 Nm6 - 盖罩7 - 配合螺栓❑32 Nm8 - 自攻螺钉❑ 2.5 Nm9 - 带肩螺栓❑ 6 Nm10 - 星形螺栓❑32 Nm11 - 星形螺栓❑10 Nm窗框密封条––将窗框-1- 安装到车门-5- 内之前，检查密封条-6- 和-2- 的正确安装位置。
–必要时更新密封条–取下密封条上的纸保护膜并如图所示将其压紧在窗框上。
–将窗框装入车门内并拧入定位螺栓-4- 和带肩螺栓-3-。
调整元件说明♦如果维修时必须拆卸和安装窗框，则要注意下列各点和下面说明的拧紧顺序。
♦调节元件可以自动调整，即它可补偿位置公差。
–首先检查调节元件的基本位置。
–在安装窗框前调节元件必须始终处于基本位置。
–在位置-a- 上调节元件处于基本位置。
–在位置-b- 上调节元件处于终端位置。
调节元件的功能–在旋入螺栓-5- 时，调节元件的上部件-3- 从下部件-2- 中自动旋出，从而补偿窗框-4- 和车门基体-1- 之间的间隙。
学习任务二 、 汽车车窗玻璃及玻璃升降器拆装与更换工艺
2、1号学生用手安装前门窗升降器 5个固定螺栓。 提示： 用手拧 入固定螺栓时，如果遇到阻力，应 检查螺栓和螺栓孔是否损伤。
问题一：汽车车窗有哪些部件组成？汽车车窗 玻璃升降有
汽车车窗主要由车身壳体上的车窗支架框架、 车窗玻璃与框架的连接件嵌条、焊接件、垫块等 组成。 汽车车窗玻璃升降器一般由电动机、减速器、导 绳、导向板、玻璃安装托架等组成
图2-1 汽车玻璃及玻璃升降器总成
问题二：汽车车窗玻璃升降器的功能是什么？ 玻璃升降器是如何分类的？
2、车窗玻璃升降器的分类
玻璃升降器分类
臂式玻璃升降器
丝杆式玻璃升降器
柔式玻璃升降器
玻单璃臂升式降器
玻双璃臂升式降器
玻绳璃升轮降式器
玻璃带升式降器
玻软璃轴升式降器
玻交璃叉升臂降式器
玻平璃行升臂降式器
图2-2 玻璃升降器的种类
问题三：汽车车窗玻璃升降器的特点是什么？
现代汽车车门玻璃升降器运用较多的是臂式玻璃升降器和柔式玻璃升降器，丝杆 式玻璃升降器主要用于较大车窗玻璃升降，现代汽车用的较少。
4、1号学生断开插接器。 提示： 一般情况下，用手松开线速插接器 即可。但如果线速插接器过紧时， 可用一字螺丝刀顶住插接器卡扣， 将插接器与控制器分开。 5、1号学生使用铲刀（或胶水切割 刀）将丁基胶带割开，使前门检修 孔盖与车门内板分离。 提示：1） 使用铲刀（或胶水切割刀）将前门 检修孔盖与车门内板完全分离，注 意不能损坏漆膜。2）分离前门检修 孔盖时，防止将前门检修孔盖撕破， 影响再次使用效果。
奇瑞A3电动玻璃升降器拆装
五、电动车窗拆装工艺1。
拆卸准备工作下面我们以奇瑞A3的电动车窗为例,讲解一下其拆装过程。
拆卸一定要在了解其工作原理，和拆装工艺的基础上进行。
整理现场零件和拆装工具，准备好抹布及清洁工具。
拆卸工具：密封条拆卸工具，梅花和一字起,套筒拆卸扳手一套、防护四件套.跟换零件:门板密封膜，内饰防水膜专用胶2．拆卸步骤拆卸之前做好防护，关闭点火开关，断开蓄电池。
用密封条拨片,拆下密封条，拆下车窗上部饰盖.用密封条拨片，拆下门窗控制开关和门把手以及门灯，找到暗藏的紧固螺栓两颗，紧固螺丝5颗。
用螺丝刀拆下5颗门板紧固螺丝。
用8mm套筒扳手拆下2颗紧固螺栓。
这时可以轻轻将门板下部抬起。
拆下内侧门把手，将其置于门板里. 将车内自锁开关的锁柱，按进门板里。
断开其显示灯插接器，线束置于门板里。
拆下控制开关，将其插接器置于门板里.找到电机控制插接器，断开插接器，找到电机固定螺栓（三个10mm螺钉）找到升降器固定螺栓(上下各一个10mm螺钉），找到玻璃固定卡槽的固定螺栓（如果没有看见,可以通电后移动玻璃位置找到两个十字螺钉）.依次按照顺序，用10mm套筒扳手拆卸玻璃固定卡槽的固定螺栓，拆卸时一人协作双手携住玻璃防止滑落。
拆卸玻璃卡槽紧固螺钉时，需两人配合。
拆卸车窗玻璃,稍微斜向上，慢慢抽出,放到零件台上。
断开电机插接器，拆卸电机紧固螺母。
拆卸升降器紧固螺母。
拆卸电机紧固螺栓，一人协作扶住电机，另一人拆卸玻璃升降器紧固螺栓.待螺栓拆卸完毕后，将其轻轻放倒于车门里，从最大的车门空中取出即可.安装工艺与此相反，注意：1.一定要调整好玻璃的位置再安装,以免影响其动作或破坏滑槽。
2.螺母紧固顺序：玻璃卡槽紧固螺母—升降器固定螺母-电机固定螺母。
3.跟换车门防水密封膜.4.装好后一定要进行测试验收，如果出现问题一定要找到根源，重新安装.。
车窗玻璃的拆装
4、 玻璃升降槽不能 涂任何润滑脂。 5、 玻璃导轨安装位 置不要出现偏差。
汽车
装配与调整
ASSEMBIY AND ADJUSTMENT
主讲人：江丽妍
01 02
橡胶导槽变形.出现升降困难.但多 数只会在某的位置犯卡.冲过这个故 障点基本还可以自由升降。 卡在某位置完全不能继续升降或阻 力非常大。有可能是玻璃升降器的 塑料卡子变形.或升降器本身有问题。
03 WHAT ?
电动机
装配不 良现象
变 形
异物卡住 玻璃升降器
导槽
玻璃升降器
滑 槽
滑块损坏钢丝绳断源自裂 锈 蚀二 技术标准与要求
1、玻璃升降时间： 约7秒钟，并且玻璃在升 降过程中一定要平稳匀速 的在上升或下降。不能忽 快忽慢。 2、玻璃升降电动机 工作良好，无异响和卡滞。
3 、玻璃升降槽一 定要干净无异物或灰尘。
汽车电动玻璃升降器的结构
汽车电动玻璃升降器的结构汽车电动玻璃升降器的结构有很多精彩之处。
它的基本功能是让车窗上下移动，简单却很有意思。
这个小装置让我们的驾车体验变得更方便，特别是在天气热的时候，打开窗户透透气，简直是绝了。
一、结构组成1.1 电动机电动机是升降器的心脏，提供动力。
你可以想象一下，按下按钮，电动机迅速启动，窗户应声而动。
它一般是直流电动机，工作效率高，能量损耗少。
真是个小功率的“大力士”。
1.2 齿轮和滑轮然后，电动机的力量通过齿轮和滑轮传递。
这些小部件看似不起眼，却是整个系统的关键。
齿轮精密地啮合在一起，确保了窗户的顺畅移动。
听到“咯吱”一声，窗户悄悄升起，真是让人惊喜。
二、工作原理2.1 开关控制升降器的工作完全依赖开关。
司机只需轻轻一按，电流就开始流动。
这个过程其实很简单，但背后却是复杂的电路设计。
没想到，一个小小的按钮，能引发如此大动作。
2.2 电流传导电流通过线路，来到电动机。
电动机将电能转化为机械能，强劲有力，窗户在它的推动下缓缓上升或下降。
像魔术一样，窗户就能在你指尖的控制下自由运动。
2.3 安全保护当然，安全是第一位的。
升降器里会有一些保护装置，比如过载保护。
这样一来，假如窗户卡住，电动机会停止工作，避免损坏。
这点设计真的很贴心，保护了我们的爱车。
三、材料选择3.1 金属与塑料升降器的材料选择也很讲究。
大部分零件都是金属，比如铝或钢，既结实又耐用。
还有一些部分会用到塑料，轻便而且耐腐蚀。
每个材料都有它独特的作用，真是精雕细琢。
3.2 耐久性测试为了保证升降器的使用寿命，制造商会进行耐久性测试。
经过反复的试验，确保它在各种环境下都能正常工作。
这样的质量把控，给了我们安全感，使用时也能更放心。
四、未来展望未来，电动玻璃升降器的发展前景广阔。
随着科技的进步，智能化的趋势越来越明显。
想象一下，未来可能会有语音控制的窗户，真的是太酷了！只需一句话，窗户就能自动升降，方便又时尚。
总的来说，电动玻璃升降器的结构虽然简单，但其背后的技术与设计让人佩服不已。
教你拆修汽车绳轮式电动玻璃升降器
教你拆修汽车绳轮式电动玻璃升降器汽车玻璃升降器是现代汽车中常见的一个组件，它可以方便地将汽车玻璃上升和下降。
然而，由于长期使用或车辆受损，玻璃升降器可能会损坏，需要进行修理。
这篇文章将为您介绍如何拆卸和维修汽车绳轮式电动玻璃升降器。
步骤一：找到电动升降器的位置首先，您需要确定汽车的电动升降器的确切位置和类型。
通常，电动升降器安装在车门内部，因此需要打开车门检查。
步骤二：取下内部面板使用螺丝刀和扳手等工具，取下内部门面板。
如果您不确定如何拆卸面板，请参考车辆的用户手册或在线视频教程。
步骤三：检查电线连接检查电线连接是否正确，并检查是否有裂纹或损坏。
如果发现裂缝或机械损伤，则需要更换电池电缆。
步骤四：拆卸电动升降器现在，您需要找到电动升降器。
在门内部，您可以看到一个铁箱，内部装有升降器。
取下电动器电缆，然后拆卸电动升降器。
您需要卸下几个螺丝和一些紧固夹。
注意这些部件的位置和安装方式。
步骤五：维护电动升降器拆卸电动升降器后，您需要检查其状态。
首先，检查所有绳轮和绳索是否正常移动。
如果他们松动，就需要重新安装。
如果绳轮磨损，就需要更换这些部件。
如果绳索磨损，也需要更换。
注意所有绳索的位置，确保重新安装正确。
步骤六：重新安装组件检查电动升降器的状态后，请重新安装所有组件。
确保所有部件的位置与在拆卸时相同。
安装完成后，再次检查所有电线连接和绳索位置是否正确，确保其正常工作。
测试玻璃升降器是否正常工作。
如果没有问题，重新安装门面板。
总之，拆卸和维修汽车绳轮式电动玻璃升降器需要一些技巧和专业知识。
如果您不熟悉汽车维修，请寻找专业技术人员的帮助。
同时，定期检查汽车所有的组件和技术，在实际生活中起到一定的作用，可以避免不必要的经济和时间浪费，提高了汽车的安全性能。
除了上述基本的维修步骤外，还有一些额外的注意事项，有助于更好地维修汽车绳轮式电动玻璃升降器。
首先，需要检查电源系统是否正常工作。
如果车辆的电池出现故障或没有足够的电量供应，玻璃升降器可能无法正常工作。
教你拆修汽车绳轮式电动玻璃升降器
教你拆修汽车绳轮式电动玻璃升降器绳轮式电动玻璃升降器在小车中广泛采用.它主要由摇窗电动机,绳索部件,卷丝筒,调整弹簧,支架机构,滑动支座（又称玻璃卡子）等组成.如图 1 所示.图 1 绳轮式电动玻璃升降器实物组成1 工作原理当摇窗电动机作顺时针或逆时针旋转时,电动机输出轴经蜗轮蜗杆减速带动卷丝筒（如图2 所示）正反向旋转.卷丝筒又带动与钢丝相连的滑动支座.使滑动支座沿着支架机构中的导槽作上下运动.而滑动支座（图 1 中的白色玻璃卡子）上固定着门窗一图2 卷丝筒玻璃（穿过玻璃最下端的小孑L 和塑料卡环固定）, 从而使玻璃上升或下降. 在支架上下端钢丝转向处还装有工程塑料滑动轮.调整弹簧的作用是消除钢丝使用过程中被拉长而造成的松弛现象,防止钢丝脱落.2 拆装方法不同车辆的绳轮式电动玻璃升降器的拆装方法不完全相同.但拆装步骤基本相似.下面以笔者拆装菲亚特（FIAT）西耶那小车绳轮式电动玻璃升降器为例进行介绍.其他车辆可参照其拆装方法和步骤灵活运用.•要成就一件大事业，必须从小事做起•1）拆下门内装饰板,先拧下门上可见的固定螺丝,再拆下扬声器外栅,拔下扬声器接线插头, 取下扬声器2）用大内六角扳手旋出门开关后面的大内六角螺杆,取出门开关小护板.3）用小内六角扳手旋出门扶手前端下部的一颗小内六角螺杆. 拆下电动窗开关板.拆下的小部件如图 3 所示.4）将上述固定螺丝的小板件全部拆出后.双手用力往外拉内门护板（内有带螺纹的塑料卡子卡住,应稍用力往外拉）,即可取下内门护板.露出如图4 所示实物图3 拆下的小部件图 4 取下内门护板实物图图,可看到电动车窗局部图.5）将图4 中标记的螺钉全部旋出,拔出电动车窗电动机上的连线插头（图4 中"电动车窗"指引线下方）.此时电动车窗已松动,但由于车窗玻璃还未与升降器脱离,所以还不能取出.6）这是关键的一步.初学者往往在这一步不知道怎样将升降器与玻璃脱离而不知所措.方法是将升降器稍稍往上升一点,使底部的白色卡子露出•用一小块平面镜放到卡-T-的后面,以便从镜子中看到卡子上卡环的缺口位置,然后用涨圈器（若没有,用尖嘴钳也可）对准玻璃另一面卡环的缺口,将卡环涨开拉出（应小心用力,不得将卡环弄断）.稍用力将玻璃往外挤.使玻璃脱离白色卡子, 再将玻璃推向最高处.也就是将玻璃窗全部关闭. 用胶带胶住玻璃窗,以防下落.7）完成上述工作后,将升降器从螺孔中取出, 往左旋转,从开口中斜向拉出升降器,如图5所示.8）安装升降器时即按上述拆卸的相反顺序进《汽车电器》2o10年第7期一婶图 5 斜向拉出升降器行安装.注意放人升降器时,应斜向进入,不得碰破门内的防护漆.固定升降器的螺丝后,再将窗玻璃放下,将玻璃最下端的孔插入卡子的横销中,再插入卡环即可.3 维修技1"5 绳轮式电动玻璃升降器是个易损件,而且价格不菲.若知道拆装方法和简单维修,对于一些小故障可自行排除,能节约一笔不小的费用. 电动升降器的常见故障主要有 3 种:一是卷丝轮磨损;二是钢丝不良或脱轨;三是摇窗电动机损坏.1）卷丝轮磨损是易发故障.笔者更换的电动车窗很多都是卷丝轮磨损造成的.由于卷丝轮是塑料制品,使用时间久了容易出现磨损故障,若损坏很难购买到新件.可从旧件拆下更换.更换卷丝轮后.应注意钢丝的绕制方法,两根钢丝应按相反的方向绕在卷丝轮上各2 圈,左边钢丝从右边出,右边的钢丝从左边出.绕好后将卷丝轮连同钢丝卡入槽内.同时将调整弹簧内的内管也卡入两边的槽内.将卷丝轮盖及电动机用3 颗螺丝固定.如图 6 所示.图 6 卷丝轮盖及电动机用 3 颗螺丝固定2）钢丝不良或脱轨也是常见故障,钢丝不良主要表现为钢丝有毛刺,钢丝折痕过多,钢丝断几种,排除时只有更换钢丝,但钢丝很难买到新件.只能从旧件上拆换.钢丝脱轨比较容易排除.拆下升降器后.将调整弹簧内管插入钢丝槽内.用改锥将脱轨的钢图7 用改锥将脱轨的钢丝撬入丝撬入即可,如图7 所示.3）升降器摇窗电动机损坏的故障反而不多见. 若损坏了.更换起来也比较方便.只要将摇窗电动机及其转动轴拆出,更换新电动机即可.而且摇窗电动机可购买到新件,维修较为方便.张新德（湖南衡阳市蒸湘北路勤俭巷10号莲湖新区G栋502号, 421001）（编辑唐兴年）阅读了《汽车电器》2009~第11期P54《一点不成熟的看法》中讲到了CA1091 型汽车充电系, 笔者有两点见解:①原文图 1 表示的CA1091 型汽车充电系有误，正确的原理图见图2;②CA1091型汽车充电系是外搭铁式.交流发电机,晶体管调节器如表 1 所示.不确定交流发电机,调节器的搭铁形式极性时, 可按图 3 所示线路进行检测.具体的判断方法如下.1）将电压电源调到l2V（28V 调节器调~t]24V）.2）接通开关,若小灯泡不亮,则调节器为内搭铁调节器,反之,则为外搭铁型调节器.1 外搭铁充电系不充电故障判断方法接通点火开关1 档.用试灯测交流发电机调节器"+"接柱.试灯亮,说明点火开关2接柱与交流发电机调节器"+"接柱之间线路正常;试灯不亮,, 理想的前途在 说明点火开关 2 接柱与交流发电机调节器 "+" 接柱 之间有断路或熔断丝熔断 .拆下发电机 Fl 接柱.测发电机 F1 接柱线,试灯 亮.说明交流发电机调节器 "+"与发电机 Fl 接柱 线之间线路正常 ;试灯不亮 ,为交流发电机调节器 "+"与发电机 F1 接柱线之间线路有断路现象 .拆下 发电机F2接柱，测发电机F2接柱，试灯亮,说明发&It;汽车电器》201o 年第7期?神圣的工作在每个人的日常事务里 于一点一滴做起 ?。
更换电动车窗的步骤_理论说明
更换电动车窗的步骤理论说明1. 引言1.1 概述电动车窗作为现代汽车的重要组成部分之一，方便了驾乘人员对车窗的开闭进行控制。
然而，在长时间使用过程中，电动车窗可能会出现故障或磨损，需要进行更换。
本文旨在介绍更换电动车窗的步骤，并提供相关理论说明和注意事项与技巧，以帮助读者更好地完成这一任务。
1.2 文章结构本文分为五个主要部分。
首先是引言部分，简要概述了文章的主题和目的；其次是理论说明部分，介绍了电动车窗的工作原理、常见故障及其原因，以及更换电动车窗的意义和必要性；接下来是更换电动车窗的步骤部分，详细讲解了准备工作、拆卸旧窗户组件和安装新窗户组件等具体步骤；然后是注意事项与技巧部分，包括安全注意事项、完成更换后的测试与调整方法，以及常见问题解决方法汇总；最后是结论部分，对全文进行总结。
1.3 目的本文旨在向读者提供更换电动车窗的步骤和相关理论知识，帮助他们了解电动车窗的工作原理和常见故障，并正确地进行更换操作。
同时，本文还将介绍一些注意事项和技巧，以确保更换后的电动车窗能够正常运行，并避免可能出现的问题。
通过本文的阅读，读者将能够全面了解更换电动车窗的过程和所需的知识，在需要时能够独立完成此项任务。
2. 理论说明：2.1 电动车窗的工作原理：电动车窗是一种由电动马达驱动的装置，通过按下按钮或使用遥控器来操作窗户开关。
当按钮或遥控器触发时，电路将传送电流到马达上，使其旋转。
这个旋转运动通过齿轮和绳索机制被转化为线性运动，并最终推动窗户向上或向下移动。
2.2 故障分析和原因：多数情况下，电动车窗故障的原因可以归结为以下几点：- 电源问题：可能是由于保险丝熔断、电路失灵或电瓶供电不足等引起的。
- 开关问题：如果开关出现损坏、接触不良或受潮导致断路等情况，就无法操控窗户。
- 马达问题：马达老化、磨损或内部零件损坏可能导致窗户无法正常开启或关闭。
- 齿轮问题：齿轮的磨损程度较大时会影响马达输出力量和传递力量到绳索机构上。
车窗玻璃及玻璃升降器拆装
• 3 玻璃升降槽一定要干净无异物或灰尘。 • 4 玻璃升降槽不能涂任何润滑脂。 • 5 玻璃导轨安装位置不要出现偏差。
• 谢谢观赏
生产效率高，可靠性高.特别适用于门窗玻璃大、
负载重的车门中。这种结构安装比较方便，与门
窗玻璃联结稳定性好，调节玻璃的位置比较容易。
不足的是，玻璃升降时噪声要比绳轮式的大。、
• （薄板制，工艺好，效率高，稳定套、
滑动支座、支架机构以及护套等组成。当
• 车窗玻璃的基本功能：保证视野与采光， 同时与车身形体相协调。
案例分析
• 2007年的马六,最近一段时间我们这老是下 雨,一到雨天,四个车窗玻璃有时老会卡住, 关上了就下不下来了,上次保养的时候4S店 给弄了一下,好了几天,说是密封条脏了,给 简单清洗了一下,用了没几天,没想到前两 天一下雨,副驾和左后窗又都下不下来了。
电机旋转时，输出端上的链轮与软轴外轮
廓啮合，带动软轴在成形轴套内移动，从
而使与门窗玻璃相联结的滑动支座沿着支
架机构中导轨上下运动，达到了升降玻璃
的目的。
• 结构简单，性能可靠，使用寿命长，对于 不同的车型具有通用性等特点。
• （简单，可靠，寿命长）
• 2 结构
• 汽车车窗的主要由车窗支柱框架、车窗 玻璃与框架的连接件嵌条、焊接件、垫块 等组成。
项目二 车窗玻璃及玻璃升 降器的拆装与更换
• 学习目标 • 掌握玻璃升降器组成并能根据实物说出各
部件名称。 • 了解玻璃升降器的分类
一 项目说明
• 1 概述 • 定义 • 玻璃升降器是汽车车窗玻璃的升降装置 • 分类 • （1）按控制形式分 • 手动玻璃升降器和电动玻璃升降器 •
奇瑞A3轿车电动门窗升降分开关不起作用故障检修
0.5GBr 0.35GBr
0.35LW 左后/室 10
仪/室 E 16 通过此 插件向 四门开 关的夜 光照明 供电
左后/室 11
PP4 4 PP4 5 PP4 1 PP4 2
PP3 6 PP3 7 PP3 8 PP3 9
PE2 24
0.35LW
仪/室 A17 0.35LW
0.35L
0.35L
化/左 B11
用表导通挡位检查右前门分开关 9# 针脚和左前门总开关 14# 针脚，通过 检测，2 针脚连接正常，没有断路故 障。利用同样的方法检测左前门总开 关 11# 针脚和搭铁之间的导通情况， 通过检测，搭铁情况正常。进一步用 跨接线将总开关的车窗玻璃升降安 全开关（11# 和 14#）短接，然后装复 右前车窗玻璃升降分开关并操纵门 窗升降，故障现象消失。通过检测发 现，左前门车窗总开关中的车窗玻璃 升降安全开关故障失效，如图 3 所 示。
PP3 20 PP3 18 PP3 3
LOCK PE2 4 PE2 5 PE2 16
0.35GrB
右/左前 B14
右/左前 B13 0.35LW
0.35LY
0.35GW 0.35G
0.35GrB
0.35GW 0.35G
仪/左前 B3
仪/左前 B9
仪/左前 B2
仪/左前 B6
0.35LW
LOCK
16 3
0.35LW 0.35L
右/左前 B12 0.35B 右/左前 B10
0.35LW 0.35L PE2 22 右/左前 B4 0.35BW 0.35B 0.35GV 0.35G
PE1 22 PE2 32
BCM（车身控制器）
PE223 PE221 PE2 27 PE2 25 PE2 28 PE2 26
项目九电动车窗的拆装与检测
检查电源线是否连接正常
检查电机是否正常工作
检查控制电路板是否正常工作
检查开关是否正常工作
检查保险丝是否正常工作
检查电机的连接线是否正常工作
检测车窗的开关及控制模块
检查线路连接：检查车窗开关与控制模块之间的线路连接是否正常有无松动或损坏
检查保险丝：检查车窗开关与控制模块的保险丝是否正常有无熔断或损坏
拆卸旧电机：拧下固定螺丝取下旧电机
安装车门内饰板
安装车门内饰板：将车门内饰板安装到车门上并使用螺丝刀或扳手固定
拆卸车门内饰板：使用螺丝刀或扳手拆卸车门内饰板上的螺丝和卡扣
拆卸车窗升降器：使用螺丝刀或扳手拆卸车窗升降器上的螺丝和卡扣
安装车窗升降器：将车窗升降器安装到车门内饰板上并使用螺丝刀或扳手固定
拆卸车窗密封条使用密封条拆卸工具拆卸车窗密封条
拆卸车窗导轨使用导轨拆卸工具拆卸车窗导轨
安装车窗电机及连杆
完成安装：检查所有部件是否安装牢固车窗是否能正常升降
测试电机：打开车窗检查电机运行是否正常
安装新电机：将新电机固定在车窗框架上拧紧螺丝
连接连杆：将连杆与电机连接确保连接牢固
准备工具：螺丝刀、扳手等
定期检查车窗密封条确保密封效果良好
避免在车窗升降过程中用力推拉以免损坏车窗升降器
定期清洁车窗玻璃和升降器保持清洁干燥避免灰尘和污垢影响使用效果
保养建议
添加标题
定期清洁车窗玻璃保持车窗清洁
Байду номын сангаас
添加标题
定期检查车窗密封条确保其完好无损
添加标题
定期检查车窗电机确保其正常工作
添加标题
定期检查车窗升降器确保其正常工作
检查车窗升降器导轨是否磨损或变形
