(完整word版)2017中考复习透镜实验专题训练(附答案)

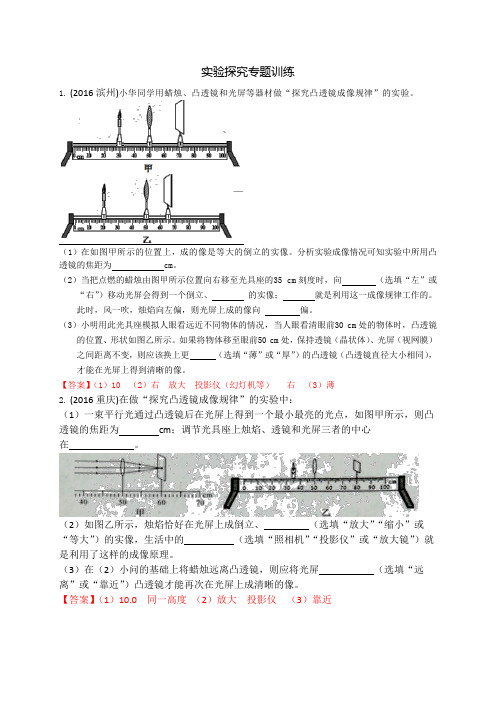

实验探究专题训练

1. (2016滨州)小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验。

（1）在如图甲所示的位置上，成的像是等大的倒立的实像。分析实验成像情况可知实验中所用凸透镜的焦距为 cm。

（2）当把点燃的蜡烛由图甲所示位置向右移至光具座的35 cm刻度时，向（选填“左”或“右”）移动光屏会得到一个倒立、的实像；就是利用这一成像规律工作的。

此时，风一吹，烛焰向左偏，则光屏上成的像向偏。

（3）小明用此光具座模拟人眼看远近不同物体的情况，当人眼看清眼前30 cm处的物体时，凸透镜的位置、形状如图乙所示。如果将物体移至眼前50 cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更（选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像。

【答案】（1）10 （2）右放大投影仪（幻灯机等）右（3）薄

2. (2016重庆)在做“探究凸透镜成像规律”的实验中：

（1）一束平行光通过凸透镜后在光屏上得到一个最小最亮的光点，如图甲所示，则凸透镜的焦距为cm；调节光具座上烛焰、透镜和光屏三者的中心

在。

（2）如图乙所示，烛焰恰好在光屏上成倒立、（选填“放大”“缩小”或“等大”）的实像，生活中的（选填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理。

（3）在（2）小问的基础上将蜡烛远离凸透镜，则应将光屏（选填“远离”或“靠近”）凸透镜才能再次在光屏上成清晰的像。

【答案】（1）10.0 同一高度（2）放大投影仪（3）靠近

3.（2016淮安）在”探究凸透镜成像规律”的实验中：

（1）发光体“F”、凸透镜（焦距为f）和光屏在光具座上的位置如下图所示，实验前应将光屏向调整，使发光体“F”和光屏的中心位于凸透镜的主光轴上。

（2）保持图中发光体“F”和凸透镜位置不变，左右移动光屏，直到在光屏上成清晰的像，这个像是倒立、的实像，生活中的就是利用这一原理工作的。

（3）将发光体“F”从图示位置向右移至A点，要在光屏上再次成清晰的像，需将光屏向移动。

（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有。

答案：（1）下（2）缩小照相机（3）右（4）像变暗

4. (2016临沂)小明用焦距为10 cm的凸透镜做“探究凸透镜成像规律”的实验。

（1）调整器材高度时，应（选填“点燃”或“不点燃”）蜡烛。

（2）器材处于图甲所示位置时，烛焰恰好在光屏上成清晰的像，这与（选填“照相机”“投影仪”或“放大镜”）的成像特点相同。

（3）将蜡烛移动至20 cm刻度处，应将光屏移动到（填序号）范围的某一位置才能再次在光屏得到清晰的像。

A、50 cm—60 cm

B、60 cm—70 cm

C、70 cm—80 cm

（4）将蜡烛移动至45 cm刻度处时，取下光屏，从凸透镜右侧通过凸透镜可以看到烛焰的放大的（选填“虚”或“实）像。

（5）张老师用发光二极管制作了一个“F”形光源（如图乙）代替蜡烛放在30 cm刻度处，则光屏

上得到的清晰的像应该是图丙中的（填序号）。

【答案】（1）点燃（2）投影仪（3）B （4）虚（5）B

5.（2016无锡）利用光具座以及蜡烛、凸透镜、光屏等器材，可进行“探究凸透镜成像规律”的实验。

（1）实验时，首先在光具座上放置实验器材，若光具座A处放置蜡烛（如图所示），则C处应放置（选填“凸透镜”或“光屏”）。器材正确放置后，还应对其进行调整，使烛焰和光屏的中心位于凸透镜的上。

（2）实验后，可得出凸透镜成像规律，根据成像规律判断下列说法，说法正确的是。A．若凸透镜的焦距为10 cm，则烛焰距离凸透镜30 cm时，可在光屏上成放大的像

B．实验过程中，蜡烛因燃烧而变短，则烛焰在光屏上的像会下移

C．若烛焰朝着凸透镜方向前后不断晃动，则光屏上仍能观察到清晰的烛焰像

D．若烛馅在光屏上成缩小的像，则光屏到凸透镜的距离小于烛焰到凸透镜的距离

（3）某物理兴趣小组在探究凸透镜成像规律后，得到了如下数据：

实验序号物距u/cm焦距f/cm像的性质像距v/cm 11210倒立放大实像60

21410倒立放大实像35

31510倒立放大实像30

43010倒立缩小实像15

53012倒立缩小实像20

63015倒立等大实像30

下列对表中数据的分析，错误的是。

A．当凸透镜的焦距相同，物距不同时，所成的像有可能相同

B．当物距相同，凸透镜的焦距越大时，像距越大

C．当物距相同，凸透镜的焦距不同时，所成像的性质有可能相同

D．当凸透镜的焦距相同，且成放大实像时，像距与物距之和随物距的增大而减小

（4）将蜡烛置于凸进镜一倍焦距处，结果仍能观察到烛焰放大的像，这是为什么？

【答案】（1）凸透镜主光轴（2）D （3）A （4）因为蜡烛有一定的体积，把它放到焦点时，它有一部分会在一倍焦距和二倍焦距之间，所以能看到放大的像

6. (2016广安)如图所示，这是小浩同学探究凸透镜成像规律的实验装置图。

（1）实验前，小浩需要点燃蜡烛，并调整凸透镜与光屏的高度，使蜡烛火焰与凸透镜的中心、光屏的中心大致在。

（2）老师告诉他，凸透镜的焦距是10 cm，移动光屏，结果在凸透镜右侧大约63 cm处获得了清晰的像。人们运用这条成像规律制造出了（选填“照相机”“投影仪”或“放大镜”）。

（3）小浩好动且思维颇有创意，他突发奇想，要是把蜡烛与光屏的位置互换，结果会怎样呢？他立即一试，哇塞！太神奇了，光屏上的像依旧十分清晰，只是原来缩小的像变成了放大的像！你能解释一下所成像依旧清晰的原因吗？（选填“反射光路可逆”“折射光路可逆”或“光是沿直线传播的”）。

【答案】（1）同一高度（2）照相机（3）折射光路可逆

7. (2016苏州)在探究“凸透镜成像规律”的实验中。

（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f= cm。

（2）如图乙，光屏上呈现清晰的像，此像的性质是的实像。若保持蜡烛和光屏位置不变，移动透镜至刻度线处，克屏上能再次呈现清晰的像。

（3）如图丙，保持蜡烛位置不变，移动透镜至16 cm刻度线处，则人眼在图中处能观察到烛焰的像。

（4）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像。则该眼镜是（选填“近视”或“远视”）眼镜。【答案】（1）10.0（2）倒立、放大40 cm（3）B（4）远视

8.（2016枣庄）小峰在探究凸透镜成像规律之后，又对凸透镜的焦距与其凸起程度的关系进行了探究：

（1）小峰第一次选取一个凸起程度较小的凸透镜，测量焦距的实验如图甲所示，测得的焦距

为。
