暗挖区间隧道下穿既有地铁施工技术 霍晓龙

暗挖区间隧道下穿既有地铁施工技术霍晓龙

发表时间：2017-11-10T15:07:01.383Z 来源：《基层建设》2017年第24期作者：霍晓龙1 卫苗苗2 [导读] 摘要：我国城市化进程的不断加快势必会造成城市地面空间受限的局面，进一步加剧了城市地上交通拥堵问题，因此，城市交通规划建设逐渐向下层空间延伸已经成为发展的必然趋势，同时也带动了地铁工程施工技术的发展。地铁施工的地质环境非常复杂，所以必须不断提高地铁施工技术，本文主要通过一个案例对暗挖区间隧道下穿既有地铁施工的难点，施工的关键技术等进行分析，希望能够对该行

业的发展提供一些参考价值。

1.郑州市轨道交通有限公司河南郑州 450000；

2.郑州工商学院河南郑州 451400

摘要：我国城市化进程的不断加快势必会造成城市地面空间受限的局面，进一步加剧了城市地上交通拥堵问题，因此，城市交通规划建设逐渐向下层空间延伸已经成为发展的必然趋势，同时也带动了地铁工程施工技术的发展。地铁施工的地质环境非常复杂，所以必须不断提高地铁施工技术，本文主要通过一个案例对暗挖区间隧道下穿既有地铁施工的难点，施工的关键技术等进行分析，希望能够对该行业的发展提供一些参考价值。

关键词：暗挖区间；隧道下穿；既有地铁；施工技术 1 工程概况

本工程新建的地铁为某市的7号线，隧道下既有地铁是在4号线的福民路站上，该工程段的下穿左线长度为28.877米，下穿的右线长度为28.059米，断面是一个高为7.885米，宽为6.6米的一个矩形。左右线的隧道是进行平行布置的，距离为8.9米。该工程需要建设的7号线地铁隧道的轴线与既有的4号线隧道的轴线呈一个75度的角且相交，并且新旧地铁的福民路站的地下连续墙之间的距离只有3米。既有的4号线上的福民路站是设置在地下二层的，维护的结构是使用的连续墙支护技术，内衬墙和地下连续墙是叠合式的架构，内衬墙的厚度为400毫米，地下连续墙的厚度为800毫米，底板的厚度为900毫米，并且当时建设的时候并没有预留出换乘站的条件。进行7号线地铁隧道施工的时候，使用的是全断面注浆以及CRD平顶直墙暗挖的施工技术，并且其初支顶部是紧贴于原有4号线的福民路站的主体结构的底板的。施工的过程中，先穿越新建的7号线的福民路站的地下连续墙，厚度为1000毫米，然后再穿越原有4号线福民路站的东侧地下连续墙，然后是西侧的地下连续墙，一共需要穿越3道地下连续墙。

2 工程重难点

2.1 施工技术要求高

在进行施工的过程中，对施工的技术要求是非常高的，需要把握好新建暗挖隧道和原有的车站之间的零距离穿越。

2.2变形控制要求高

在进行新建地铁隧道区间施工的过程中，控制好变形是非常重要的。原有的4号线依据运营方的检测标准为，车站结构的绝对变形量的控制值应保证在10毫米以下，轨道变形的控制量应保持在3毫米以下，差异变形的控制值应该在每10米应小于4毫米的一个状态。

2.3 安全风险高

对于该工程而言，安全风险是比较高的，因为新旧隧道的轮廓线的距离只有9米，并且两隧道的岩土体只有3米，并且在两个隧道注浆加固止浆墙的范围以外，这很容易对新建的隧道施工以及原有的车站造成安全隐患。

2.4 注浆要求高

在进行下穿段注浆的时候，难度也是非常大的，既要保证下穿段注浆的加固效果，又要对注浆的压力进行控制，从而降低对既有车站以及地铁的结构影响。

3 下穿既有地铁施工的关键技术 3.1 地下连续墙拆除技术

为了能够保证隧道口的结构安全，确保既有地铁的运营安全，施工方应该对地下连续墙进行分期以及分部的进行拆除。

3.1.1 地下连续墙拆除顺序

在进行隧道口拆除的时候，要进行分步的拆除。并且拆除的时候要分两期进行，在进行第一期墙体拆除的时候，只要拆到掌子面买就可以了，并且要预留个200毫米的墙体作为止浆墙，然后等到注浆完成，检验合格之后，在进行剩下墙体的拆除工作。

3.1.2 地下连续墙拆除方法

在进行地下连续墙拆除的时候，轮廓的周围要使用电钻进行造孔，并且要保证钻孔的直径在80毫米左右，钻孔间的间距要保持在60毫米左右，孔的深度为700毫米左右，防止出现钻孔钻穿地下连续墙，从而出现地下水渗漏的问题。等到周边的轮廓孔施工完，并且地下连续墙体和隧道范围墙体之间分离完成之后，再进行一期的拆除工作。在进行一期拆除工作的时候，主要是使用手风钻进行打孔，并使用风镐进行人工拆除，为了能够使剩余的200毫米的连续墙体保持完整，在进行一期拆除的时候，要预留一个100毫米的保护层，也就是先用风镐拆除500毫米厚的墙体，然后再使用凿毛机或者是使用人工钢钎进行保护层的修凿。在进行二期拆除的时候，要使用风镐进行拆除。

3.2 深孔注浆的加固技术

3.2.1 加固的范围

在进行暗挖区间隧道下穿既有地铁施工的过程中，要对深孔进行注浆加固，从而保证加固后的土体抗压性以及渗透性都能在范围内。本工程的加固范围主要在双线隧道以及开挖面的外轮廓线以外的3米处和隧道间的间隔墙土体的加固。

3.2.2 注浆的参数控制

在进行深孔注浆加固技术的时候，首先要在靠近侧穿段的位置上进行试验，从而确定最优的注浆施工参数。然后在外圈使用水玻璃液浆和普通水泥进行加固，内圈使用水玻璃双液浆和超细水泥进行加固。并且水泥浆水灰比要控制在0.8到1之间，水玻璃的浓度要控制在25到28之间，水泥浆和水玻璃的体积比要是1比1。其次，注浆孔的开始位置的掌子面要是矩形的。从外到里，孔深要控制在6到9米之间。外圈的孔距离要控制在300到450毫米之间，内圈的孔距离要控制在500到600毫米之间.注浆的压力要在0.6到0.8兆帕之间，但是在原地铁段进行注浆的时候，要将压力减小些，控制在0.6兆帕以内，浆液的扩散半径应为0.4米。

为了能够使拱顶的位置混凝土更加的密实，要对二次衬砌进行背后回填注浆的施工。在进行二次衬砌施工的过程中，要在侧面和拱顶预埋上回填注浆的管子，并且该管子要为DN42 的钢管，距离要控制在2米左右，呈梅花形设置，使用单液注浆泵进行注浆，并且水泥浆的水灰比应为1比1，然后灌注入拱背中，注浆的压力要控制在0.2到0.5兆帕。

结束语：

地铁在各种交通运输方式中具有非常强的自身优势，必然会成为一个非常重要的角色。在当前非常严峻的资源和环境情况中，地铁在进行施工的时候还有遇到更多的挑战。所以，我们必须不断加强对其的研究和创新，在通过地铁施工技术来对地铁进行施工的时候，要严格根据技术要点进行作业，不断加强地铁施工的品质。

参考文献：

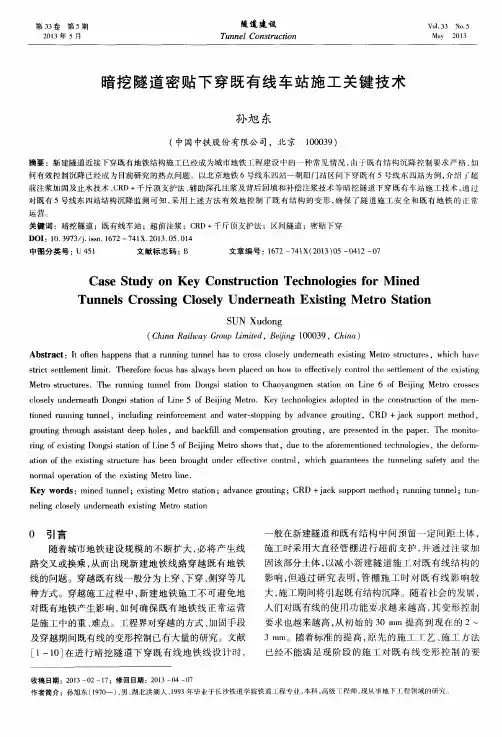

[1]孙旭东.暗挖隧道密贴下穿既有线车站施工关键技术[J].隧道建设，2013，33（5）：412-418．

[2]王道远，袁金秀，朱永全，等.铁路隧道下穿既有专线地表沉降控制基准研究[J].地下空间与工程学报，2013，9（52）：1946-1950.

[3]李兆平，李铭凯，黄庆华.南京地铁车站下穿既有铁路站场施工技术研究[J].岩石力学与工程学报，2005，24：1061-1066.
