工程制图5图样的画法

• 5-2-2 画剖视图时应注意的问题 1、剖开机件是假想的，并不是真正把机件切掉一部分，因此，对每一次剖切而言，只对一个视图
三视图往往不能完整的把它表达出来。因此，必须增加投影面和相应的投射方向， 以得到更多的视图。为此，规定了表示一个物体可有六个基本投射方向（a—— 由前向后投射、b——由上向下投射、c——由左向右投射、d——由右向左投射、 e——由下向上投射、f——由后向前投射），如图5-1所示，相应的有六个基本 投影面分别垂直于六个基本投射方向。还规定了采用第一角投影，将物体置于第 一分角内，物体处于观察者与投影面之间进行投射，然后，按规定展开投影面， 便得到六个基视图。各视图名称规定为：主视图（A）、俯视图（B）、左视图 （C）、右视图（D）、仰视图（E）、后视图（F）。六个基本投影面的展开方法， 如图5-2所示。各视图的配置，如图5-3所示。
3、斜视图只表达倾斜表面的真实形状，其他部分用波浪线断开，如 图5-7所示。
5-2 剖视图的画法和应用
用视图表达机件时，机件不可见的机构（内部或背面）形状都用虚 线表示，如图5-8所示。不可见的结构形状愈复杂，视图中虚线就愈多， 这样，就会使图形不够清晰，既不利于看图，又不便于标注尺寸。为此， 国家标准规定采用假象剖开机件的方法使不可见部分转化为可见部分， 从而将虚线变成实线。 • 5-2-1 剖视图的概念
母标出视图的名称，在相应的视图附近用箭头指明投射方向，并注上同 样的字母，如图5-7(b)所示。
2、在不致引起误解的情况下，从作图方便考虑，允许将图形旋转， 这时斜视图应加注旋转符号，如图5-7(c)所示, 旋转符号为半圆形，半 径等于字体高度，线宽为字体高度的十分之一至十四分之一。必须注意， 表示视图名称的大写拉丁字母应靠近旋转符号的箭头端,允许将旋转角度 标注在字母之后。
• 5-1-3 局部视图 将机件的某一部分向基本投影面投射所得的视图称为局部视图。 局部视图适用于当机件的主体形状已由一组基本视图表达清楚，当
采用一定数量的基本视图后，该机件上所有部分结构尚需表达，而又没 有必要再画出完整的基本视图时，可采用局部剖视图。如图5-5所示的机 件，用主、俯两个基本视图已清楚地表达了主体形状，但为了表达左、 右两个凸缘形状，再增加左视图和右视图，就显得繁琐和重复，此时可 采用两个局部视图，只画出所需表达的左、右凸缘形状，则表达方案既 简练又突出了重点。
视图是机件向投影面投射所得的图形。视图主要用于表达机件的外 部机构形状。其不可见部分用虚线表示，但必要时也可省略不画，根据 （GB/T 17451-1998）和（GB/T14692-1993），视图可分为：基本视图、 向视图、局部视图和斜视图。
• 5-1-1 基本视图 机件向基本投影面投射所得的视图，称为基本视图。 当物体的外部结构形状在各个方向（上、下、左、右、前、后）都不相同时，
基本视图主要用于表达投射方
向上的外形。实际绘图时，因根据 物体外形的复杂程度，选用必要的 基本视图。
• 5-1-2 向视图 向视图是可以自由配置的视图。有时根据专业的需要，或为了合理
利用图纸幅面，也可不按规定位置配置，这时，可用向视图表示，按向 视图配置，必须加以标注：在向视图的上方正中位置标注“X”（“X” 为大写拉丁字母）示明视图名称，在相应视图附近用箭头指明投射方向， 并标注相同的字母“X”，如图5-4所示。
• 5-1-4 斜视图 当机件上有倾斜于基本投影面的结构时，为了表达倾斜部分的实形，
可设置一个与倾斜结构平行且垂直于一个基本投影面的辅助投影面，然 后将该倾斜结构向辅助投影面投射并展平，所得的视图称为斜视图，如 图5-7(a)所示。
斜视图的配置、标注及画法： 1、斜视图一般按向视图的配置形式配置，在斜视图的上方必须用字
3、局部视图的断裂边界用波浪线或双折线表示（如图5-5(b)中的局部视图A）。但当 所表示的局部结构完整，且其投影的外轮廓线又成封闭时，波浪线可省略不画（如图5-5(b) 中的局部视图B）。波浪线不应超Байду номын сангаас机件实体的投影范围，如图5-5(c)所示。
4、在不致引起误解的前提下，对称机件的视图可只画一半或1/4,但需在对称中心线的 两端分别画出两条与之垂直的平行短细实线，如图5-6所示。
局部视图的配置、标注及画法： 1、局部视图可按可按基本视图配置（如图5-5(b)中的局部视图A），也可按向视图配
置在其他适当位置（如图5-5(b)中的局部视图B）。 2、实际使用时，并非要将六个基本视图都画出来，而是根据机件形状的复杂程度和结
构特点，选择若干个基本视图，一般优先选用主、俯、左三个视图。视图中通常只画出机 件的可见部分，必要时才用虚线画出其不可见部分。
项目五 图样的画法
5-1 视图的画法和应用
前面已经介绍了用三视图表示物体的方法，但在工程实际中，机件 （包括零件、部件和机器）的结构形状是多种多样的，有的机件的外形 和内形都比较复杂，仅用三视图往往是不够的。为此，国家标准《技术 制图》与《机械制图》规定了机件的各种表达方法。本章将介绍视图、 剖视图、断面图、简化画法等常用表达方法。画图时应根据机件的实际 结构形状特点，选用恰当的表达方法。
剖切被表达物体的假想平面或曲面，称为剖切面。 假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去， 而将其余部分向投影面投射，所得的图形，称为剖视图（简称剖视）， 如图5-9所示。剖视图主要用于表达机件的内部结构形状。由于将原在视 图中用虚线表达的内形改为用实线表达，因此，增加了图样表达的直观 性与清晰程度。
六个基本视图若画在同一张纸上，按图5-3所示的规定位置配置时，一律不 标注视图的名称。

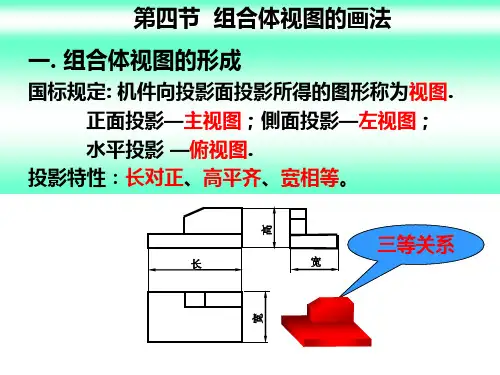

六个基本视图之间仍保持长对正、高平齐、宽相等的投影关系，既主、俯、 仰视图长对正；主、左、右、后视图高平齐；俯、左、仰、右视图宽相等。其中， 俯、左、仰、右视图靠近视图的里侧均反映物体的后方，而远离主视图的外侧均 反映物体的前方，后视图的左侧反映物体的右方，而右侧反映物体的左方。
