数控加工中心的装夹与定位
第二章工件装夹和机床夹具

第四节 工件在机床夹具中的定位
例2.在圆柱体上钻孔,保证孔尺寸及与外圆柱的同轴度。
第四节 工件在机床夹具中的定位
影响加工要求的自由度,必须限制;不影响加工要求
的自由度可限制,可不限制。
例及与3.图底示面,的在平一行工度件两上项铣要通求槽,。必为须保限证制尺Z寸, X6,0Y00.20mm
为保证尺寸30±0·1mm及槽侧面与B面的平行度,必须限制
第三节 专用机床夹具的组成及其分类
第三节 专用机床夹具的组成及其分类
2.夹紧元件或夹紧装置 夹紧工件,并使其在加工时在外 力作用下仍然保持工件在夹具中 正确位置的元件或装置称为夹紧 元件或夹紧装置。它一般由动力 装置(如气缸、油缸等)、中间 传力机构(如杠杆、螺纹传动副、 斜楔、凸轮等)和夹紧元件(如 卡爪、压板、压块等)组成。
X
,Leabharlann Z两个自由度,至于 Y 则可限制可不限制。
图1-12
第四节 工件在机床夹具中的定位
5.正确处理过定位: 1) 改变定位元件的结构避免过定位
如图示,把长圆柱销改成短圆柱销,即可避免了过定位。
第四节 工件在机床夹具中的定位
2. 去掉多余的定位支承,消除过定位
如图示,定位支承销3重复限制了Y 把定位支承销3撤消,
第二章 工件装夹与机床夹具
主要讲述内容: 第一节 基准的概念 第二节 工件的装夹方法 第三节 专用机床夹具的组成及其分类 第四节 工件在机床夹具中的定位 第五节 定位误差的分析与计算 第六节 工件的夹紧及夹紧装置 第七节 夹具设计的基本要求和步骤 第八节 夹具设计实例
第一节 基准的概念
一、基本概念: 1. 定位:
图1-7
第四节 工件在机床夹具中的定位
数控加工中心新手操作需要学习的7个步骤

数控加工中心新手操作需要学习的7个步骤
数控加工中心(numerically controlled production center)是一种功能较全的数控加工机床;是世界上产量最高、应用最广泛的数控机床之一。
今天小编给大家讲讲数控加工中心新手操作需要学习的7个步骤,希望大家喜欢。
一、开机准备
机床在每次开机或机床按急停复位后,首先回机床参考零位(即回零),使机床对其以后的操作有一个基准位置。
二、装夹工件
工件装夹前要先清洁好各表面,不能粘有油污、铁屑和灰尘,并用锉刀(或油石)去掉工件表面的毛刺。
装夹用的等高铁一定要经磨床磨平各表面,使其光滑、平整。
码铁、螺母一定要坚固,能可靠地夹紧工件,对一些难装夹的小工件可直接夹紧在虎上;机床工作台应清洁干净,无铁屑、灰尘、油污;垫铁一般放在工件的四角,对跨度过大的工件须要在中间加放等高垫铁。
根据图纸的尺寸,使用拉尺检查工件的长宽高是否合格。
装夹工件时,根据编程作业指导书的装夹摆放方式,要考虑避开加工的部位和在加工中刀头可能碰到夹具的情况。
工件摆放在垫铁上以后,就要根据图纸要求对工件基准面进行拉表,对于已经六面都磨好的工件要校检其垂直度是否合格。
工件拉表完毕后一定要拧紧螺母,以防止装夹不牢固而使工件在加工中移位的现象;再拉表一次,确定夹紧好后误差不超差。
三、工件碰数
对装夹好的工件可利用碰数头进行碰数定加工参考零位,碰数头可用光电式和机械式两种。
方法有分中碰数和单边碰数两种,分中碰数。
数控工艺第五章第二节数控车削加工件的装夹及对刀

( 2 ) 尺寸标注方法分析 零件图上尺寸标注方法应适应数控车床加工的特点,应以同 一基准标注尺寸或直接给出坐标尺寸。这种标注方法既便于编程,
又有利于设计基准、工艺基准、测量基准和编程原点的统一。
( 3 ) 精度及技术要求分析 对被加工零件的精度及技术要求进行分析是零件工艺性分析
的重要内容,只有在分析零件尺寸精度和表面粗糙度的基础上,
一般来说,编程原点的确定原则为: ( l ) 将编程原点选在设计基准上并以设计基准为定位基准,这样可避免 基准不重合而产生的误差及不必要的尺寸换算。如图5-33 所示零件,批量 生产,编程原点选在左端面上。 ( 2 ) 容易找正对刀,对刀误差小。如图5-33 ,若单件生产,G92 建立工 件坐标系,选零件的右端面为编程原点,可通过试切直接确定编程原点在z 向的位置,不用测量,找正对刀比较容易,对刀误差小。
的坐标值就是指刀位点的坐标值;自动编程时程序输出的
坐标值就是刀位点在每一有序位置的坐标数据,刀具轨迹 就是由一系列有序的刀位点的位置点和连接这些位置点的 直线(直线插补)或圆弧(圆弧插补)组成的。
( 2 ) 起刀点它是刀具相对零件运动的起点,即零件
加工程度开始时刀位点的起始位置,而且往往还是程序 运行的终点。有时也指一段循环程序的起点。
编程原点安装后的位置采用其他方法对刀确定。
5.3 数控车削加工工艺制定
工艺分析是数控车削加工的前期工艺准备工作。 工艺制定得合理与否,对程序编制、机床的加工效率 和零件的加工精度都有重要影响。因此,应遵循一般 的工艺原则并结合数控车床的特点,认真而详细的制
定好零件的数控车削加工工艺。其主要内容有:分析
零件图纸、确定工件在车床上的装夹方式、各表面的 加工顺序和刀具的进线路线以及刀具、夹具和切削用 时的选择等。

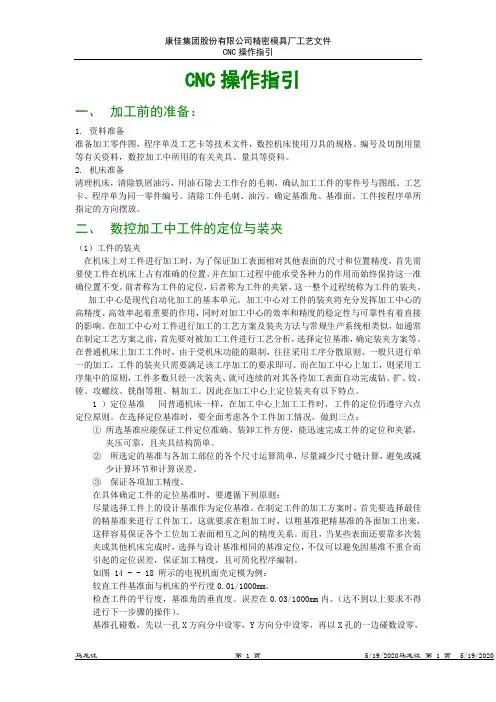

CNC操作指引(最新)

CNC操作指引一、加工前的准备:1.资料准备准备加工零件图,程序单及工艺卡等技术文件,数控机床使用刀具的规格、编号及切削用量等有关资料,数控加工中所用的有关夹具、量具等资料。
2.机床准备清理机床,清除铁屑油污,用油石除去工作台的毛刺,确认加工工件的零件号与图纸、工艺卡、程序单为同一零件编号。
清除工件毛刺、油污。
确定基准角、基准面。
工件按程序单所指定的方向摆放。
二、数控加工中工件的定位与装夹(1)工件的装夹在机床上对工件进行加工时,为了保证加工表面相对其他表面的尺寸和位置精度,首先需要使工件在机床上占有准确的位置,并在加工过程中能承受各种力的作用而始终保持这一准确位置不变。
前者称为工件的定位,后者称为工件的夹紧,这一整个过程统称为工件的装夹。
加工中心是现代自动化加工的基本单元。
加工中心对工件的装夹将充分发挥加工中心的高精度、高效率起着重要的作用,同时对加工中心的效率和精度的稳定性与可靠性有着直接的影响。
在加工中心对工件进行加工的工艺方案及装夹方法与常规生产系统相类似,如通常在制定工艺方案之前,首先要对被加工工件进行工艺分析,选择定位基准,确定装夹方案等。
在普通机床上加工工件时,由于受机床功能的限制,往往采用工序分散原则、一般只进行单一的加工,工件的装夹只需要满足该工序加工的要求即可。
而在加工中心上加工,则采用工序集中的原则,工件多数只经一次装夹、就可连续的对其各待加工表面自动完成钻、扩、铰、镗、攻螺纹、铣削等粗、精加工。
因此在加工中心上定位装夹有以下特点。
1 )定位基准同普通机床一样,在加工中心上加工工件时,工件的定位仍遵守六点定位原则。
在选择定位基准时,要全面考虑各个工件加工情况,做到三点:①所选基准应能保证工件定位准确、装卸工件方便,能迅速完成工件的定位和夹紧,夹压可靠,且夹具结构简单。
②所选定的基准与各加工部位的各个尺寸运算简单,尽量减少尺寸链计算,避免或减少计算环节和计算误差。
③保证各项加工精度。
工件在数控机床上的定位与装夹

精基准的选择
Ø 在实际生产中,经常使用的统1基准形式有: 1 轴类零件常使用两顶尖孔作统1基准; 2 箱体类零件常使用1面两孔 1个较大的平面和两个距离较
远的销孔 作统1基准; 3 盘套类零件常使用止口面 1端面和1短圆孔 作统1基准; 4 套类零件用1长孔和1止推面作统1基准
Ø 采用统1基准原则好处: 1 有利于保证各加工表面之间的位置精度; 2 可以简化夹具设计,减少工件搬动和翻转次数
a)
b)
c)
图5-2 粗基准选择比较
粗基准的选择
工序1
工序1
工序2
工序2
图5-3 床身粗基准选择比较
重要表面原则
为保证重要表面的加工余量均匀,应选择重要加 工面为粗基准
精基准的选择原则
应保证加工精度和工件安装方便可靠
基准重合原则 基准统1原则 自为基准原则
选用设计基准作为定位基准,避免因基 准不重合带来的误差
课堂讨论
数控车床的装夹找正
Ø 打表找正 通过调整卡爪,使得工件坐标系 的Z轴与数控车床的主轴回转中心轴线重合
Ø 单件的偏心工件 Ø 使用3爪自动定心卡盘装夹较长的工件 Ø 3爪自动定心卡盘的精度不高
7、数控铣床的装夹
通用夹具的选用
平口钳分固定侧与活动侧,固定侧与底面 作为定位面,活动侧用于夹紧
选择平整、光洁、面积大、无飞边毛刺和浇 冒口的表面以便定位准确、夹紧可靠
作为粗基准的表面粗糙且不规则,多次使用 无法保证各加工表面的位置精度
粗基准的选择
◆保证相互位置要求原则——如果首先要求保证工件上加 工面与不加工面的相互位置要求,则应以不加工面作为粗基 准 ◆余量均匀分配原则——如果首先要求保证工件某重要表 面加工余量均匀时,应选择该表面的毛坯面作为粗基准
数控技术及应用下部分数控加工工艺

数控技术及应用下部分:数控加工工艺第一章数控加工中工件的装夹与定位一、选择题1、以“一面两销”方式定位时,共限制了工件的()个自由度。
A、六个B、三个C、四个D、五个2、在车削加工螺纹时,进给功能字F后的数字表示()。
A。
每分钟进给量(㎜/min) B. 每秒钟进给量(㎜/s)C。
每转进给量(㎜/r) D。
螺纹螺距(mm)3、机床夹具,按()分类,可分为通用夹具、专用夹具、组合夹具等。
A、使用机床类型B、驱动夹具工作的动力源C、夹紧方式D、专门化程度4、长V形架对圆柱定位,可限制工件的()自由度。
A、二个B、三个C、四个D、五个5、在磨一个轴套时,先以内孔为基准磨外圆,再以外圆为基准磨内孔,这是遵循( )的原则。
A、基准重合B、基准统一C、自为基准D、互为基准6、夹紧力的方向应尽可能和切削力,工作重力( )。
A、同向B平行 C、相反7、铣床上用的平口钳属于( ).A、通用夹具B、专用夹具C、成组夹具8、图样中未标注公差尺寸的极限偏差,由于相应的技术文件具体规定,一般规定为()A、IT10~IT14 B、IT12~IT18 C、IT18 D、IT09、夹紧力的方向应尽量垂直于主要定位基准面,同时应尽量与( )方向一致.A、退刀B、振动C、换刀D、切削。
10、在工序卡图上,用来确定本工序所加工后的尺寸、形状、位置的基准称为( )基准。
A、装配B、测量C、定位D、工序11、V形块属于()A、定位元件B、夹紧元件C、导向元件12、工件在小锥度芯轴上定位,可限制( )个自由度。
A、三 B、四C、五 D、六13、图样中技术要求项中“热处理:C45”表示( )。
A、淬火硬度HRC45B、退火硬度为HRB450C、正火硬度为HRC4514、组合定位中一面两孔定位,如果均用两个圆柱销定位,则该定位属于( )。
A)完全定位B)不完全定位C)过定位D)欠定位15、工件的一个或几个自由度被不同的定位元件重复限制的定位称为( )。
数控机床的加工中心的刀具装夹与校准技巧

数控机床的加工中心的刀具装夹与校准技巧数控机床是现代制造业中不可或缺的设备,而刀具装夹和校准技巧对于确保数控机床的工作效率和加工精度至关重要。
本文将从刀具装夹和校准技巧两个方面来详细介绍。
首先,刀具装夹是数控机床加工中心中的重要环节。
正确的刀具装夹可以保证刀具的稳定性和切削效果。
以下是一些常见的刀具装夹技巧:1.选择合适的刀具和刀柄:根据加工材料和加工要求选择合适的刀具和刀柄,尽量选择具有高硬度和高耐磨性的材料制成的刀具和刀柄,以提高刀具的使用寿命。
2.正确安装刀具:在安装刀具时,需要确保刀具经过清洁并检查是否有损坏或磨损,然后将刀具插入刀柄并使用适当的工具进行紧固。
3.正确调整刀具的伸出长度:刀具的伸出长度与加工质量和刀具寿命密切相关。
根据加工要求和机床的切削力限制,调整刀具的伸出长度,以保证切削力和切削稳定性。
4.定期清洁和更换刀具:刀具在使用过程中会受到切削力和磨损的影响,导致刀具的切削效果下降。
定期清洁和更换刀具,可以保持刀具的锋利和加工质量。
此外,清洁刀具连接部位的孔槽、切削液通道和切削液喷嘴,以避免切削液堵塞和影响切削效果。
其次,校准技巧是确保数控机床加工精度的关键步骤。
以下是一些常见的校准技巧:1.定期检查和调整机床坐标系:机床坐标系的误差对加工精度有直接影响。
定期使用测量工具(如平行度尺、角尺等)检查和调整机床坐标系误差,确保机床坐标系的准确性。
2.校准工具传感器:数控机床中的传感器使用范围广泛,包括液位、温度和压力传感器等。
定期使用标准仪器对这些传感器进行校准,以确保其测量结果的准确性。
3.调整刀具补偿参数:数控机床加工中心通常会使用刀具补偿参数来补偿刀具和工件的尺寸误差。
根据实际加工情况,对刀具补偿参数进行调整,以确保加工尺寸的准确性。
4.定期维护和保养:数控机床加工中心的各个部件都需要定期的维护和保养,以确保机床的工作精度和寿命。
包括清洁和润滑液确保导轨、滑块和滑动面的顺畅运动,以及更换磨损的零部件。
工件在数控机床上的装夹

如图3—3所示,工件在空间具有六个自由度,即沿X、Y、Z三个直角坐标轴方向的移动自由度 、 、 和绕这三个坐标轴的转动自由度 、 、 。因此,要完全确定工件的位置,就需要按一定的要求布置六个支承点(即定位元件)来限制工件的六个自由度,其中每一个支承点限制相应的一个自由度。这就是工件定位的“六点定位原理”。
1.直接找正装夹(如图3—1)
此法是在毛坯上先画出中心线、对称线及各待加工表面的加工线,然后按照划好的线找正工件在机床上的位置。对于形状复杂的工件,常常需要经过几次划线。由于划线既费时,又需要技术水平高的划线工,划线找正的定位精度也不高,所以划线找正装夹只用在批量不大,形状复杂笨重的工件,或毛坯的尺寸公差很大,也无法采用夹具装夹的工件。
按驱动夹具工作的动力源分类 可分为手动夹具、气动夹具、液压夹具、电动夹具、磁力夹具、真空夹具和自夹紧夹具(靠切削力本身夹紧)等
3.2 机床夹具概述
自动夹具 是指具有自动上、下料机构的专用夹具
04
可调夹具 是指加工完一种工件后,通过调整或更换个别元件就能装夹另外一种工件的夹具,主要用于加工形状相似、尺寸相近的工件。它兼有通用夹具和专用夹具的优点,多用于中小批量生产。
定位与夹紧的任务是不同的,两者不能互相取代。若认为工件被夹紧后,其位置不能动了,所以自由度都已限制了,这种理解是错误的。
3.4 定位基准的选择
3.4.1 基准及其分类 1.设计基准
基准,就是零件上用来确定其它点、线、面的位置所依据的点、线、面。根据基准功用不同,分为设计基准和工艺基准两大类。 设计基准是在零件设计图纸上用来确定其它点、线、面的位置的基准。
通用夹具 是指已经标准化、无需调整或稍加调整就可以用来装夹不同工件的夹具。这类夹具作为机床附件,由专门工厂制造供应,主要用于单件、小批生产。
《数控加工中心操作》课件

在开机前,需要检查数控加工中心的电源、气源等是否正常,确保没有安全隐 患。在关机后,需要清理工作台、刀具和切屑,并对机器进行必要的维护和保 养。
数控加工中心的坐标系与原点设定
总结词
坐标系的建立与选择,原点设定对加工的影响。
详细描述
在数控加工中,坐标系的建立非常重要,它决定了工件的位置和加工方式。原点设定是坐标系中的基准点,对于 加工精度和加工过程的影响非常大,因此需要仔细选择和设定原点位置。
01
02
03
材料硬度
根据加工材料的硬度选择 合适的切削参数,避免过 切或欠切。
刀具磨损
定期检查刀具磨损情况, 及时更换刀片,确保加工 质量和效率。
切削液使用
合理使用切削液,降低切 削热和刀具磨损,提高加 工表面质量。
数控加工中心的刀具补偿技巧
刀具长度补偿
根据实际加工需求,调整 刀具长度补偿参数,确保 加工深度和位置精度。
数控加工中心的刀具选择与安装
总结词
刀具的类型、规格、性能及安装方法。
详细描述
数控加工中心需要使用不同类型的刀具来满足不同的加工需求,如铣刀、钻头、丝锥等。在选择刀具 时需要考虑其规格、性能和加工需求,同时还需要掌握正确的安装方法,以确保加工精度和安全性。
数控加工中心的程序输入与编辑
总结词
程序编写语言、程序输入与编辑步骤。
刀具半径补偿
根据刀具半径大小,调整 补偿参数,避免过切或欠 切现象。
刀尖半径补偿
针对刀尖半径大小进行补 偿,提高加工表面质量。
数控加工中心的工件装夹技巧
工件定位
确保工件定位准确,避免装夹误差。
工件夹紧
装夹方式选择
根据工件形状和加工需求,选择合适 的装夹方式,提高加工稳定性和效率 。
板类零件在外形加工中的装夹与定位问题以及设计

板类零件在外形加工中的装夹与定位问题以及设计摘要:数控加工当中工艺以及其夹具的设计,和普通的加工技术是存在着一定不同的,以下主要的针对板类零件在其外形加工时存在的装夹与定位的问题,设计出适合小批量生产的加工的夹具,通过相应的实践应用,确保其加工的精确度以及提高相应的生产的效率。
关键词:板类零件;外形加工;装夹与定位;设计中图分类号:tg751.3板类零件在机械加工之中会经常的遇到,每年都会有大量的长短不一的板类零件在机床上加工成形,板类零件可以根据其材质和其规格的不同,采用的加工的参数也是不同的。
在板类零件进行外形的加工时,经常的会遇到装夹和定位方面的问题,如何有效的设计适合的加工的参数,是其在加工过程当中一个重要的环节。
1、板类零件外形加工时工艺流程分析在对于零件进行外形的加工时,首先要根据相关图纸要求以及装夹问题的需要,设计加工的夹具以及选择合理的加工的工序和相对应的走刀路线。
平面类的零件的外形加工作业是数控加工当中比较常见的一种零件加工作业,其轮廓曲线的组成一般有以下几种情况:直线—圆弧、圆弧—圆弧、圆弧—非圆曲线等。
在对其进行加工的时候主要的使用的数控机床多以两轴以上的联动数控铣床,在其加工过程中的大致的加工工艺的过程基本上是相同的。
从零件的材料以及相应的要求上看,主要的是需要进行相应的加工的工作,还有行位公差的要求,并且还要进行平量化的生产,这样在对其进行加工的时候首先的要考虑到工件加工时的定位的精度,同时还要考虑到装夹过程的可靠、稳定以及方便性,不能对于零件的表面造成损伤。
所以其主要要解决的问题就是其装夹和定位方面所存在的问题。
进行相关的工艺的分析之后,制定出的相关的加工工艺的流程如下:首先选用相应的平口虎钳把其夹紧,在进行钻孔→粗镗→精镗方案,分别加工孔至要求的尺寸的大小;第二步选择粗铣→精铣加工外轮廓至相应的尺寸的要求数值。
从上述的加工的工艺的流程上看,在进行第二部工艺施工时,应该采用一面两孔定位的装夹的方式来进行相应的加工的过程,由于其零件对于加工的外形的要求的质量较高,所以要对于夹具的底板部分做相应的修改的工作,以此来避免刀具底齿的磨损和轮廓的一致性,从而在很大的程度上提高了刀具的使用的寿命。
数控铣床、加工中心常见对刀方法

数控铣床、加工中心常见对刀方法对刀是数控加工中最重要的操作内容,其准确性将直接影响零件的加工精度。
对刀方法一定要同零件加工精度要求相适应。
该文较系统地讲述了数控铣床(加工中心)常见对刀方法的使用及其优缺点,有一定的实用价值。
对刀的目的是通过刀具或对刀工具确定工件坐标系原点(程序原点)在机床坐标系中的位置,并将对刀数据输入到相应的存储位置或通过G92指令设定。
它是数控加工中最重要的操作内容,其准确性将直接影响零件的加工精度。
一、工件的定位与装夹(对刀前的准备工作)在数控铣床上常用的夹具有平口钳、分度头、三爪自定心卡盘和平台夹具等,经济型数控铣床装夹时一般选用平口钳装夹工件。
把平口钳安装在铣床工作台面中心上,找正、固定平口钳,根据工件的高度情况,在平口钳钳口内放入形状合适和表面质量较好的垫铁后,再放入工件,一般是工件的基准面朝下,与垫铁面紧靠,然后拧紧平口钳。
二、对刀点、换刀点的确定(1)对刀点的确定对刀点是工件在机床上定位装夹后,用于确定工件坐标系在机床坐标系中位置的基准点。
对刀点可选在工件上或装夹定位元件上,但对刀点与工件坐标点必须有准确、合理、简单的位置对应关系,方便计算工件坐标系的原点在机床上的位置。
一般来说,对刀点最好能与工件坐标系的原点重合。
(2)换刀点的确定在使用多种刀具加工的铣床或加工中心上,工件加工时需要经常更换刀具,换刀点应根据换刀时刀具不碰到工件、夹具和机床的原则而定。
三、数控铣床的常用对刀方法对刀操作分为X、Y向对刀和Z向对刀。
对刀的的准确程度将直接映影响加工精度。
对刀方法一定要同零件加工精度要求相适应。
根据使用的对刀工具的不同,常用的对刀方法分为以下几种:(1)试切对刀法;(2)塞尺、标准芯棒和块规对刀法;(3)采用寻边器、偏心棒和Z轴设定器等工具对刀法;(4)顶尖对刀法;(5)百分表(或千分表)对刀法;(6)专用对刀器对刀法。
另外根据选择对刀点位置和数据计算方法的不同,又可分为单边对刀、双边对刀、转移(间接)对刀法和“分中对零”对刀法(要求机床必须有相对坐标及清零功能)等。
数控专业实践性教学案例(3篇)

第1篇一、案例背景随着我国制造业的快速发展,数控技术作为现代制造业的核心技术之一,对提高生产效率和产品质量具有重要意义。
为了培养适应时代发展需求的数控技术人才,我校数控专业积极开展实践性教学,提高学生的动手能力和创新能力。
本文以我校数控专业的一次实践性教学活动为例,探讨如何通过实践性教学提高学生的专业技能。
二、案例概述本次实践性教学活动以“数控加工中心操作与编程”为主题,旨在让学生通过实际操作,掌握数控加工中心的基本操作技能和编程方法。
活动分为三个阶段:理论学习、模拟操作和实际操作。
三、案例实施过程1. 理论学习在实践性教学活动开始之前,教师首先为学生讲解数控加工中心的基本原理、操作方法和编程技巧。
通过多媒体教学,让学生对数控加工中心有一个初步的认识。
在学习过程中,教师注重启发式教学,引导学生主动思考,提出问题,提高学生的学习兴趣。
2. 模拟操作理论学习结束后,教师组织学生进行模拟操作。
利用虚拟仿真软件,让学生在虚拟环境中进行数控加工中心操作。
通过模拟操作,学生可以熟悉数控加工中心的各种功能,掌握基本的操作步骤。
在模拟操作过程中,教师针对学生的操作情况进行指导,纠正错误,确保学生掌握正确的操作方法。
3. 实际操作在模拟操作的基础上,教师安排学生在数控加工中心上进行实际操作。
首先,学生按照教师的要求,对工件进行装夹、定位和夹紧。
然后,根据工件图纸和加工要求,编写数控加工程序。
在编程过程中,教师对学生进行一对一指导,帮助学生解决编程难题。
完成编程后,学生将程序输入数控加工中心,进行实际加工。
在加工过程中,教师密切关注学生的操作,确保加工质量。
四、案例效果评价1. 学生技能提高通过本次实践性教学活动,学生的数控加工中心操作技能得到了显著提高。
大部分学生能够熟练地完成装夹、定位、夹紧等操作,并能够编写简单的数控加工程序。
2. 学生创新能力提升在实践性教学过程中,学生充分发挥自己的想象力,尝试不同的编程方法和加工方案,提高了创新能力。
数控机床工件装夹及夹具的选用

工装夹具基本要求
• 夹具在机床上能实现定向安装。为保持零件的安装 方位与机床坐标系及编程坐标系方向的一致性,夹具 应保证在机床上实现定向安装,还要求协调零件定位 面与机床之间保持一定的坐标联系。
•
尽量不要在加工过程中更换夹紧点,当一定要在加 工过程中更换夹紧点时,要特别注意不能因更换夹紧 点而破坏夹具或工件的定位精度。 • 夹具的刚性与稳定性要好。
常用夹紧元件的使用
斜楔夹紧:是铣床夹具中使用最普遍的是机 械夹紧机构,这类机构大多数是利用机械摩擦的 原理来夹紧工件的。斜楔夹紧是其中最基本的形 式,螺旋、偏心等机构是斜楔夹紧机构的演变形 式
斜楔夹紧机构
斜楔夹紧机构结构简图
l一斜楔;2一滑柱;3一浮动压板;4一工件
偏心夹紧机构
螺旋式定心夹紧机构
不影响进给的装夹示例
不影响进给的装夹示例
数控夹具的选用
组合夹具的特点
组合夹具的优缺点: 优点:使用组合夹具可节省夹具的材料费、设计费、制造费,方 便库存保管;另外,其组合时间短,能够缩短生产周期,反复拆装, 不受零件尺寸改动限制,可以随时更换夹具定位易磨损件; 缺点:组合夹具需要经常拆卸和组装;其结构与专用夹具相比显 得复杂、笨重;对于定型产品大批量生产时,组合夹具的生产效率不 如专用夹具生产效率高 组合夹具的适用范围:
欠定位
常用定位元件及定位方式
支承钉 支承板
以平面 定位
辅助支承 浮动支承
以外圆柱 面定位 以圆柱孔定 位
圆柱销
各种心轴
V型块
定位套
以平面定位
A型用于精基准,B型用于粗基准,C型用于侧 面定位。支承钉与夹具孔的配合为H7/r6或 H7/n6。若支承钉需经常更换时可加衬套,其 外径与夹具体孔的配合亦为H7/r6或H7/n6, 内径与支承钉的配合为H7/js6。使用几个A型 支承钉时,装配后应磨平工作表面,以保证 等高性
2015数控加工工艺劳动版课件:工件在数控铣床加工中心上的装夹

组合夹具由哪几部分组成?
槽系组合夹具组装过程示意图
3. 成组夹具(拼装夹具 )
矩形基础板 1-T形槽 2-定位销孔 3-紧固螺纹孔 4-连接孔 5-耳座 6-定位销孔 7、10-衬套 8、9-防尘罩 11-法兰盘
a)大工件基础板
b)立方基础板
液压矩形基础极 1—液压缸 2—通油孔 3—活塞
定位—支撑合件及元件 a) 支撑板 b) 移入式可调长支撑 c) 安装在T形槽中的可调支撑 d) 侧面可调支
平移式自调数控夹具
数控夹具还有哪几种 ? 数控车床上有吗?
5. 专用夹具
l一夹具体 2一压板 3、7一螺母 4、5一垫圈 6一螺栓 8一弹簧 9一定位键 10一菱形销 11一圆柱销
a)连杆加工专用夹具零件图
专用夹具具有结构合理,刚度强,装夹稳定可靠, 操作方便,提高安装精度及装夹速度等优点。
b)实物图 连杆加工专用夹具
c)应用图
数控铣削加工中还用到哪类专用夹具?
组成夹具体, 包括方形和角度支撑、 角铁、 菱形板、 V 形架等。
支撑件
3) 定位件。 它用来确定各元件之间的相对位置, 以保证夹具的组装
精度, 包括定位键、 定位销、 定位盘以及各类定位支座、 定位支撑等。
定位件
4) 导向件 它主要起引导刀具的作用, 包括各种结构形式和规格尺寸 的模板、 导向套及导向支撑等。
夹紧力与工件刚度的关系
(5) 夹紧力作用点应尽量靠近工件加工表面
夹紧力作用点靠近加工表面
3. 夹紧机构
铣床夹具中使用最普遍的是机械夹紧机构,斜楔夹 紧机构是其中最基本的形式, 螺旋夹紧机构、 偏心夹 紧机构等是斜楔夹紧机构的演变形式。
(1) 斜楔夹紧机构 采用斜楔作为传力元件或夹紧元件的夹紧机构
24数控铣床、加工中心常用夹具

2.4 数控铣床、加工中心常用夹具数控铣床、加工中心的工件装夹一般都是以平面工作台为安装的基础,定位夹具或工件,并通过夹具最终定位夹紧工件,使工件在整个加工过程中始终与工作台保持正确的相对位置。
数控铣床、加工中心的工件装夹方法基本相同,装夹原理是相通的。
2.4.1数控铣床、加工中心工件装夹的基本要求为适应数控铣床、加工中心对工件铣、钻、镗等加工工艺的特点,数控铣床、加工中心加工对夹具和工件装夹通常有如下的基本要求:①数控铣床、加工中心夹具应有足够的夹紧力、刚度和强度为了承受较大的铣削力和断续切削所产生的振动,数控铣床、加工中心的夹具要有足够的夹紧力、刚度和强度。
夹具的夹紧装置尽可能采用扩力机构;夹紧装置的自锁性要好;尽量用夹具的固定支承承受铣削力;工件的加工表面尽量不超出工作台;尽量降低夹具高度。
②尽量减小夹紧变形。
加工中心有集中工序加工的特点,一般是一次装夹完成粗、精加工。
工件在粗加工时,切削力大,需要的夹紧力也大。
但夹紧力又不能太大,否则松开夹具后零件会发生变形。
因此,必须慎重选择夹具的支承点、定位点和夹紧点。
如果采用了相应措施仍不能控制工件变形,只能将粗、精加工分开,或者粗、精加工使用不同的夹紧力。
③夹具在机床工作台上定位连接数控机床加工中机床、刀具、夹具和工件之间应有严格的相对坐标位置。
数控铣床、加工中心的工作台是夹具和工件定位与安装的基础,应便于夹具与机床工作台的定位连接。
加工中心工作台上设有基准槽、中央T形槽,可把标准定位块插入工作台上的基准槽、中央T形槽,使安装的工件或夹具紧靠标准块,达到定位的目的,作为工件或夹具的定位基准。
数控机床还常在工作台上装固定基础板,方便工件、夹具在工作台上的定位。
基础板预先调整好相对数控机床的坐标位置,板上有已加工出准确位置的一组定位孔和一组紧固螺孔,方便夹具安装。
如图2-4-1,为数控机床工作台上装固定基础板。
④夹紧机构或其他元件不得影响进给。
加工部位要敞开,夹紧元件的空间位置能低就低,要求夹持工件后夹具上一些组成件不影响刀具进给。
工件定位与装夹

圆
柱
心
轴
圆锥心轴
数 控 铣 床 类 夹 具
平口虎钳
数 控 铣 床 类 夹 具
压板
数 控 铣 床 类 夹 具
分 度 头
工数 作控 台回 轴转
组 合 夹 具
孔 系 组 合 夹 具
组
合
槽系组合夹具
夹
具
l一长方形基础板; 2一方形支撑件; 3一菱形定位盘; 4一快换钻套; 5一叉形压板; 6一螺栓; 7一手柄杆; 8一分度合件
专用夹 具
专为某一项或类似的几 项加工设计制造的夹具
适用于定型 产品的成批
和大量生产
优点:在产品相对稳定、批量较大的生产中,采用各种 专用夹具,可获得较高的生产率和加工精度。
缺点:设计周期较长、投资较大。
组合夹具
由一套结构已经标准化、尺 寸已经规格化的通用元件组
合元件所构成
主要用于中 小批量生产
数控回转 工作台
扩大了机床工艺范围
组合夹具
主要用于中小批量生产,是一种 较经济的夹具。
孔系组合夹具 槽系组合夹具
2.5.6 典型实例
例3-1 如图所 示零件 薄壁筒, 确定夹 装方式 和加工 顺序。
零件内部需要加工; 不需要掉头夹装; 零件内孔尺寸较大,粗加工时可以夹持内孔;
内外圆表面同轴度要求较高,相关表面的形状、 位置精度要求也较高,采用心轴定位加工外表 面; 零件的壁较薄,可用特制扇形卡夹紧。
2.夹紧力大小合适。
3.夹紧动作要迅速、可靠,且操作要方便、省力、安全。
4.夹紧动作要迅速、可靠,且操作要方便、省力、安全。
ห้องสมุดไป่ตู้
三、夹紧力的确定
夹紧力的作用方向应垂直于 主要定位基准面 。
数控加工工装夹具设计论文

数控加工工装夹具设计论文摘要:工装夹具在实际生产中至关重要,它不仅影响加工的质量和精度,同样影响着加工的效率。
在实际工作中,结合生产需求,设计一款结构简单可靠、稳定的工装夹具,合理的利用加工中心工作台面,达到降低工装装夹时间、定位精度、提高生产效率、减少对加工中心机床台面的摩擦为目的,并在实际生产中批量推广使用,获得的积极的反响。
关键词:数控加工工艺优化工装夹具1 前言与背景为了提高机床导轨的利用空间、工装安装稳定可靠、加工效率等,特设计一款适合自己公司现状的一款多功能工装。
本文将言简意的将自己设计并已推广使用获得好评的一款工装夹具做下介绍,希望对同行业者有所帮助和在之后的工装设计中有所启发。
2 现场加工中心机床实际加工,现状调查所工作的车间,批量加工某工件时一直存在着精度控制不稳定,打表找正定位难和生产效率低等问题。
精度方面:(由于普通平口钳的精度差,高精度的价格太高约8000~10000元左右,所以工装采用一般平口钳装夹,)夹紧后面垂直在0.05~0.08 mm之间,平面度在0.04~0.06 mm之间精度相对差一些。
装夹方面:装夹工装底面只有10 mm左右,装夹不牢固、工装与钳口接触面较小刚性差、不稳定易变形,工装重复定位必须重新找正,装夹定位时间较长,一般在15~20 min之间。
(有时必须垫纸辅助才能找正,非常不方便)空间利用方面:虎钳装夹占用空间大,工作台面一般最多可以装夹两个工装,只能同时加工两款产品。
重量方面:一般虎钳重量在30 kg左右,比较重,拆装不方便。
对机床工作台磨损方面:虎钳重复装夹频率多,会将工作台面划伤碰伤,导致工作台面精度受到影响。
综上所述,总结归纳了其原因和影响因素,一般虎钳精度差,工装装夹后找正比较困难,工装与钳口侧面及底面接触只有10 mm 左右,接触面比较小,在装夹工装材料加工的时候装夹不牢固,易变形,从而加工出的工装面与侧面不垂直(不能达到0.03 mm以内),导致真正加工产品时候工装找正困难,加工产品质量不稳定,不能达到理想的产品合格率。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
误差是由定位副的制造误差造成的。
当心轴水平放置时,工件在自重作用下与心轴固定单 边接触[见图1-32(b)],此时基准位移误差为:
d.组合夹具是一种由一套标准元件组装而成的夹具。 这种夹具用后可拆卸存放,当重新组装时有可循环使用。
1.2 工件的定位
1.2.1 六点定位原理 若要使工件在夹具中获得唯一确定的位置,就 需要在夹具上合理的设置相当于定位元件的六个 支承点,使工件的定位基准与定位元件紧贴接触, 即可消除工件的所有六个自由度,这就是工件的 六点定位原理。
② 夹紧力的作用点应落在定位元件的支承范围内,并 靠近支承元件的几何中心。
③ 夹紧力方向应有利于减小夹紧力大小。
④ 夹紧力的方向和作用点应施加在工件刚性较好的方 向和部位。 ⑤ 夹紧力作用点应尽量靠近工件加工表面。
1.7 数控机床典型夹具简介
1.7.1 车床夹具
(1)三爪自定心卡盘 三爪自定心卡盘时车床上最常见的自定心夹具。
一面两孔定位是数控铣床加工过程中最常用的定位方 式之一,即以工件上的一个较大平面和平面上相距较远的 两个孔组合定位。
1.5 定位误差
在金属切削加工过程中,能否保证工件的加工 精度,取决于刀具与工件之间正确的互相位置, 而影响这个正确位置关系的误差因素有以下几种:
(1)定位误差 (2)加工过程误差(加工方法误差) (3)安装误差和调整误差
(2)四爪单动卡盘
四爪单动卡盘也是车床上最常见的夹具,它适用于 装夹形状不规则或大型的工件,夹紧力较大,装夹精度 较高,不受卡爪磨损的影响,但装夹不如三爪自定心卡 盘方便。
1.7.2 铣床夹具
斜楔夹紧是其中最基本的形式,螺旋、偏心等机构 是斜楔夹紧机构的演变形式。
(1)斜楔夹紧机构
采用斜楔作为传力元件或夹紧元件的夹紧机构,称 为斜楔夹紧机构。
(2)螺旋夹紧机构
采用螺旋直接夹紧或采用螺旋与其他元件组合实现 夹紧的机构,称为螺旋夹紧机构。
(3)偏心夹紧机构
用偏心件直接或间接夹紧工件的机构,称为偏心夹
紧机构。常用的偏心件有圆偏心轮、偏心轴和偏心叉。
1.3.1 粗定位基准选择
选择粗基准时,必须要达到以下两个基本要求:其
一,应保证所有的加工表面都有足够的加工余量;其二,
应保证工件加工表面和不加工表面之间具有一定的位置精
度。粗基准的选择原则如下:
(1)互相位置要求原则
(2) 加工余量合理分配
(3) 重要表面原则
(4) 不重复使用原则
(5) 便于工件装夹原则
由此可以看出,尺寸A的加工误差增加了一个 从定位基准(面1)到设计基准(面2)之间尺寸B的 误差,这个误差就是基准不重合误差。由于基准不 重合误差的存在,只有提高本道工序尺寸C的加工精 度,才能保证尺寸A的精度;当本道工序C的加工精 度不能满足要求时,还需提高前道工序尺寸B的加工 精度,这就增加了加工的难度。
(2) 夹紧装置具备的基本要求
① 加紧过程可靠,不改变工件定位后所占据的正确 位置。
② 夹紧力的大小适当,既要保证工件在加工过程中 其位置稳定不变、振动小,又要使工件不会产生过大的 夹紧变形。
③ 操作简单方便、省力、安全。
④ 结构性好,夹紧装置的结构力求简单、紧凑,便 于制造和维修。
(3)夹紧力方向和作用点的选择 ① 夹紧力应朝向主要定位基准。
③工件以外圆在V形块上定位时的定位误差 铣削如图1-34(a)所示轴的键槽时,工件以外圆柱 面在V形块上定位[见图1-34(b)],定位基准是工 件外圆轴心线,因工件外圆柱面直径有制造误差,
导致工件在垂直方向上的基准唯一误差为:
④ 工件以一面两空定位时的定位误差 一面两孔定 位时,定位误差主要是基准位移误差的计算,这时定位基 准是两孔中心的连线,限位基准是两销中心的连线。基准 位移误差有移动和转动两种可能。
若按1-16(c)所示面2定位,则符合基准重合 原则,可以直接保证尺寸A的精度。
应用基准重合原则时,要具体情况分析。定位 过程中产生的基准不重合误差,是在用夹具装夹、 调整法加工——批工件时产生的。若用试切法加工, 设计要求的尺寸一般可直接测量,不存在基准不重 合误差的问题。在带有自动测量的数控机床上加时, 可在工艺中安排坐标系检查工步,即每个零件加工 前由CNC系统测量头检测设计基准并自动计算、修正 坐标值,消除基准不重合误差。在这种情况下,可 不必尊笔循基准重合原则。
③ 安装连接元件 用于确定夹具在机床上的 位置,从而保证工件与机床之间的正确加工位置。
④ 导向元件和对刀元件
a. 用于确定刀具位置并引导刀具进行加工的 元件,称为导向元件。
b. 用于确定刀具在加工前正确位置的元件, 称为对刀元件,如对刀块。
⑤ 夹具体 是夹具的基础件,用来连接夹具上各个 元件或装置,使之成为一个整体。
数控加工中工件的装夹与定位
1.1 机床夹具的概述 (1)机床夹具的定义 在机床上加工工件时,为了在工件的某一部分
加工出复合工艺规程要求的表面,加工前需要使工件 在机床上占有正确的位置,即定位。
使工件在加工过程中始终保持在原先确定的位置
上,即加紧。
在机床上使工件占有正确的加工位置并使其在加 工过程中始终保持不变的工艺装备称为机床夹具。
1.3.2 精基准的选择原则
(1) 基准重合原则 (2) 基准统一原则 (3) 自为基准原则 (4) 互为基准原则 (5) 便于装夹原则
如图1-16(a)所示零件,欲加工孔3,其设计基准是面2, 要求保证尺寸A。在用调整法加工时,若以面1为定位基准[见 图1-16(b)],则直接保证的尺寸是C,尺寸A是通过控制尺 寸B来间接保证的。因此,尺寸A的公差为:
在零件加工、测量和装配过程中所用的基准,称为工 艺基准。按用途可分为定位基准、工序基准、测量基准和 装配基准。
定位基准是在加工时,用以确定零件在机床夹具中的 正确位置所采用的基准;它是工件与夹具定位元件直接接 触的点、线、面。
工序基准是在工艺文件上用以标注被加工表面位置的 基准。
测量基准是零件检验时,用以测量已加工表面尺寸及 位置的基准;装配基准是装配时用以确定零件在机器中位 置的基准。
④ 过定位 工件的一个或几个自由度被不同的定位 元件重复限制的定位称为过定位。
1.2.3 定位与夹紧的关系
定位与夹紧的任务是不同的,两者是不能互相取代。 定位时,必须是工件的定位基准紧贴在夹具的定位元件, 否则不称其是定位,而夹紧则是工件不离开定位元件。
1.3 定位基准的选择原则
设计基准是在零件图上用以确定其他点、线、面位置 的基准。它是标注尺寸的起点。
(3)机床夹具的作用与分类 ① 机床夹具的作用
a.易于保证工件的加工精度。
b.使用夹具可改变和扩大原机床的功能,实现“一机 多用”。
c.使用夹具后,不仅省去划线找正等辅助时间,而且 有时还可采用高效率的多件、多位、机动夹紧装置,缩短 辅助时间,从而大大提高劳动生产率。
d.用夹具装夹工件方便、省力、安全。
当工序基准在定位面上时,
当基准位移和基准不重合引起的加工尺寸变化方向相 同时,取“+”;反之取“-”。
(3) 几种典型定位方式的定位误差
①工件以平面定位 定位基准位平面时,其定 位误差主要是由基准不重合误差引起的,一般不计 算基准位移误差。
②工件以圆孔定位 工件以圆孔表面为定位基 准时的定位误差,与工件圆孔的制造精度、定位元 件的放置形式、工件圆孔与定位元件的配合性质和 工序基准与定位基准是否重合等因素密切相关。
1.2.2 六点定位原理的应用 ① 完全定位 工件的六个自由度全部被夹具 中的定位原件所限制,而在夹具中占有完全确定 的唯一位置,称为完全定位。
② 不完全定位 根据工件加工表面的不同 加工要求,定位支承点的数目可以少于六个。
③ 欠定位 按照加工要求应该限制的自由 度没有被限制的定位称为欠定位。欠定位是不允 许的。
(2)机床夹具的组成 由定位元件、夹紧装置、安装连接元件、导向元 件、对刀元件和夹具体等几部分组成。
① 定位元件 用于确定工件在夹具中的位置, 使工件在加工是相对刀具及运动轨迹有一个正确的 位置。常用的定位元件有V形块、定位销、定位块等。
② 夹紧装置 用于保持工件在夹具中的既定 位置。它通常包括夹紧元件(如压板、压块)、增 力装置(如杠杆、螺旋、偏心轮)和动力源(如气刚度和稳定性而不起定位 作用。
(2) 外圆柱面定位
工件以外圆柱面作为定位基准时,常用V形块、半圆套、 定位套、支承板、锥套和三爪自定心卡盘等定位元件作为 中心定位方法。
(3) 圆孔定位
工件以圆孔定位时,常用的定位元件有定位销、圆柱 心轴和圆锥销。
(4) 一面两孔定位
1.4 常见定位方式及定位元件
(1)平面定位 工件以平面作为定位基准时,所用定位元件一般可分为 “基本支承”和“辅助支承”两类。“基本支承”用来限制 工件的自由度,具有独立定位的作用。“辅助支承”用来加 强工件的支承刚性,不起限制工件自由度的作用。 ① 基本支承 有固定、可调、自位三种型式,它们的尺寸结构已系列化、 标准化,可在夹具设计手册中查用。 1)固定支承 定位元件装在夹具上后,一般不再拆卸或 调节,有支承钉与支承板两种。 2)可调支承 定位元件在定位过程中,支承钉的高度可 根据需要调整 。 3)自位支承(浮动支承 )定位元件在定位过程中,能自 动调整位置。
e.在批量生产中使用夹具时,由于劳动生产率的提高 和允许使用技术等级较低的工人操作,故可明显的降低生 产成本。
② 机床夹具的分类
按使用机床类型分类,可分为车床夹具、铣床夹具、 钻床夹具、镗床夹具、加工中心夹具和其他机床夹具等。
按驱动夹具的动力源分类,可分为手动夹具、气动夹 具、液压夹具、电动夹具、磁力夹具、真空夹具和自夹紧 夹具等。
