弹簧圆锥破碎机

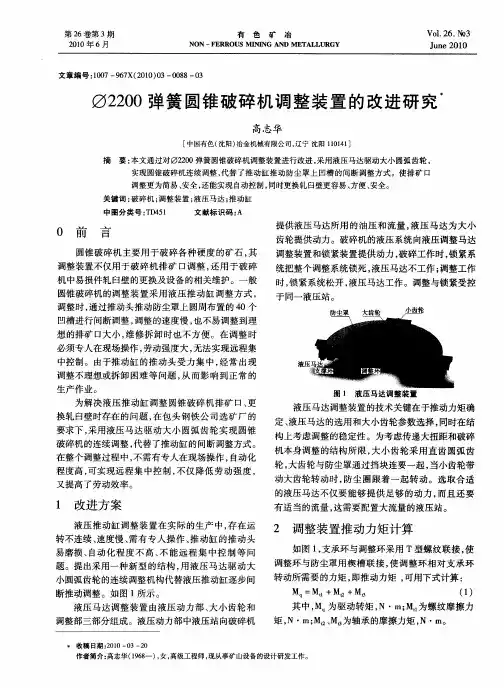

φ2200弹簧圆锥破碎机调整装置的改进研究
０ 前
言
提 供液 压马达 所用 的油 压 和 流量 ， 压 马 达 为大 小 液 齿 轮提 供动力 。破 碎机 的液压 系统 向液压 调整 马达
第２ ６卷第 ３期
２１ ０ ０年 ６月
有
色
矿
冶
Ｖ０ ． ６． ３ １２ №
Ｎ０Ｎ —ＦＥＲＲＯＵＳ Ｍ【 Ｎ Ｇ 耵 ＡＮＤ ＥＴＡＬＬＵＲＧＹ Ｍ
Ｊ１ ） ３— ０ ８— ３ １ ７— ６ Ｘ（０ ０ ０ ０ ８ ０ ０
在 整个 调整过 程 中 ， 不需有 专人 在现场 操作 ， 自动化 程 度高 ， 可实现 远 程集 中控 制 ， 仅 降低 劳 动 强度 ， 不
又 提高 了劳动效 率 。
机本身调整的结构所限， 大小齿轮采用直齿 圆弧齿 轮， 大齿轮与防尘罩通过挡块连要一起 ， 当小齿轮带
动大 齿轮转 动 时 ， 防尘 圈跟 着 一起 转 动 。选 取 合适 的液 压马达 不仅 要 能够 提 供 足够 的动 力 ， 而且 还要 有 适 当 的流 量 ， 需要 配置大 流量 的液压 站 。 这
圆锥破碎机主要用于破碎各种硬度的矿石 ， 其 调整装置不仅用于破碎机排矿 口调整， 还用于破碎 机 中易 损件轧 臼壁 的更换 及设备 的相 关维 护 。一 般
圆锥破碎 机 的调整 装 置 采用 液 压 推 动缸 调 整 方式 ， 调整时 ， 通过 推动头 推动 防尘罩 上 圆周 布置 的 ４ Ｏ个 凹槽进行 间断 调整 ， 调整 的速度慢 ， 不易调 整到理 也
圆锥破碎机说明及参数
h t t p : / / w w w . t w z g j x . c o m / p r o d u c t / y z p s j . h t m l弹簧圆锥破碎机说明及参数一、用途弹簧圆锥破碎机广泛应用在冶金工业、建筑工业、化学工业及矽酸盐厂业中。
适用于破碎中等以上硬度的各种矿石和岩石，如：铁矿石、铜矿石、石灰石、石英、花岗岩、砂岩等。
二、技术性能三、外形图h t t p : / / w w w . t w z g j x . c o m / p r o d u c t / y z p s j . h t m l四、机器的结构和组成1、弹簧圆锥破碎机工作时，电动机通过弹性联轴器，传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥心线在偏心套的适动下做旋摆运动。
使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到积压与冲击，而被破碎。
2、弹簧圆锥破碎机由机架、传动轴、偏心套、碗型轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性联轴器、润滑、电器等部分组成。
五、机器的试车（一）空运转试验1、弹簧圆锥破碎机启动前，要检查主要连接处紧固情况，用手转动该机至少使偏心套转动2-3圈，应灵活、无卡住现象，方可开车。
2、启动前，先开动油泵，直到各润滑点得到润滑油后，方可开动弹簧圆锥破碎机。
3、空运转试验连续运转不得少于2小时。
4、空运转试验应符合下列要求：（1）破碎圆锥绕其中心线自转的转数不得超过15r/min.（2）锥齿轮不得有周期性的噪音。
（3）给油压力应在0.08-0.15Mpa范围内。
（4）回油温度不得超过50°。
（5）试验后，拆卸时弹簧圆锥破碎机各摩擦部分不应发生贴铜、烧伤和磨损等现象。
5、假如破碎圆锥转数产生不良现象，应当立即停车，进行检查修正。
同事检查给油量，然后重新试验。
6、锥齿轮如有周期性噪音，必须检查锥齿轮的正确性，并检查锥齿轮间隙。
（二）负荷试验1、空运转试验合格后，方可进行负荷试验。
圆锥破碎机结构组成、特性和优点
圆锥破碎机结构组成、特性和优点圆锥破碎机基本结构组成、各自的特性以及优点详析目录•1、组成•2、主机架•3、主轴•4、偏心轴套•5、动锥体•6、优点•7、结尾组成•圆锥破碎机主要由机架、传动轴、偏心套、球面轴承、破碎圆锥、调整装置、调整套、弹簧以及下料口等部分组成。
主机架•圆锥破碎机主机架由上架体和下架体组成，两者通过液压缸连接，内有耐磨衬板和保护罩：上架体是焊接件，其上口焊有耐磨铜板，下架体是整体铸钢件。
主轴•主轴与主机架的下架体中心轮毅采用锥面小过盈配合装配，主轴开有轴向和径向润滑油孔。
偏心轴套•偏心轴套其内部安装有采用螺钉固定的高铅青铜衬套;下部通过螺栓安装有大锥齿轮和止推轴承，其中上止推轴承为锻钢件，下止推轴承为高铅青铜件;另外，在偏心轴套上还装有利用螺栓固定的配重组件，其内部灌铅并安装了耐磨保护衬板。
动锥体•动锥上部采用螺栓连接固定有给料板组件，下部安装有球面轴瓦，可以与安装在套筒内的球面钢瓦相配合;动锥外部安装有高锰钢制成的动锥衬板，动锥体与其衬板之间的空隙充灌有环氧树脂;动锥内部安装有上下高铅青铜衬套。
•易损件消耗少、运行成本低——结果合理，破碎原理及技术参数先进，运转可靠，运行成本低;破碎机的所有部件均有耐磨保护，将维修费用降低到最低限度，一般使用寿命可提高30%以上。
它提供更高的生产能力、最佳的产品粒形，而且易于自动控制，具有最大可靠性和灵活性，真正为用户创造更多价值。
•层压破碎、成品粒形优异——通过采用粒间层压原理设计的特殊破碎腔及与之相匹配的转速，取代传统的单颗粒破碎原理，实现对物料的选择性破碎，显著提高了产品细料比例和立方体含量，极大程度上减少了针片状物料。
•多种破碎腔型、应用灵活、适应性强——SMH圆锥破碎机只须更换定锥衬板、动锥衬板，破碎腔形可从标准超粗腔型到短头超细腔型任意变换，适应大范围产品粒度要求。
稀油润滑、可靠先进、提高使用寿命——独特的稀油润滑系统设计，大大提高了设备使用寿命。
弹簧圆锥破碎机使用指南
弹簧圆锥破碎机使用指南一、用途弹簧圆锥破碎机广泛应用在冶金工业、建筑工业、化学工业及矽酸盐厂业中。
适用于破碎中等以上硬度的各种矿石和岩石，如：铁矿石、铜矿石、石灰石、石英、花岗岩、砂岩等。
PYD1750 85 5-15 75-230 160 50.4 3910×2894×3809 PYB2200 300 30-60 490-800 260/280 80 4622×3302×4470 PYZ2200 230 10-30 200-580 260/280 80 4622×3302×4470 PYD2200 100 5-15 120-340 260/280 81.4 4622×3302×4470三、外形图四、机器的结构和组成1、弹簧圆锥破碎机工作时，电动机通过弹性联轴器，传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥心线在偏心套的适动下做旋摆运动。
使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到积压与冲击，而被破碎。
2、弹簧圆锥破碎机由机架、传动轴、偏心套、碗型轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性联轴器、润滑、电器等部分组成。
五、机器的试车（一）空运转试验1、弹簧圆锥破碎机启动前，要检查主要连接处紧固情况，用手转动该机至少使偏心套转动2-3圈，应灵活、无卡住现象，方可开车。
2、启动前，先开动油泵，直到各润滑点得到润滑油后，方可开动弹簧圆锥破碎机。
3、空运转试验连续运转不得少于2小时。
4、空运转试验应符合下列要求：（1）破碎圆锥绕其中心线自转的转数不得超过15r/min.（2）锥齿轮不得有周期性的噪音。
（3）给油压力应在0.08-0.15Mpa范围内。
（4）回油温度不得超过50°。
（5）试验后，拆卸时弹簧圆锥破碎机各摩擦部分不应发生贴铜、烧伤和磨损等现象。
5、假如破碎圆锥转数产生不良现象，应当立即停车，进行检查修正。
弹簧式圆锥破碎机工作原理
国产弹簧式圆锥破碎机的组成机构及工作原理时间:2011-09-16 14:13 作者:布衣点击:次弹簧式中细碎碎圆锥破碎机的构造和工作原理如图1-1所示，破碎机马达1的动力由传动轴2、伞齿轮(圆锥齿轮)3带动偏心轴套4而旋转。
主轴5自由地插在偏心轴套的锥形孔里，动锥6固装在主轴上并支持在球面轴承8上。
随着偏心轴套的旋转，动锥6的中心线OO1以O为顶点绕破碎机中心线OO2作锥面运动。
这样，当动锥中心线OO1转到图示位置时，动锥靠近定锥了，则矿石处于被挤压和破碎过程，而动锥另一面离开定锥，此时被挤碎了的矿石靠自重从两锥体底部排出。
圆锥破碎机的工作原理是随动锥转动连续地进行破碎矿石，所以它比颚式破碎机生产率高而工作又比较平稳。
根据破碎腔型式不同，圆锥班碎机可分为三种，即：标准型(中碎用)、中间型(中细碎用)和短头型(细碎用)，如图1-2所示。
我国制造的中细碎圆锥破碎机用汉语拼音字母和动锥的底部直径表示型号，如PYB2200、PYZ2200~PYD2200，其中P——破碎机、Y——圆锥、B——标准型、Z——中间型、D——短头型、2200——动锥底部直径(毫米)。
图1-3所示的中细碎圆锥破碎机由下列主要部分组成：机架部分6；传动轴部分5；偏心轴套部分4；球面轴承部分3；动锥部分2；调整环部分1。
图1-3中的机架6(见图1-4中的图号1)是整个破碎机的主体，所有部分都装在机架上，它被四个地脚螺栓固定在基础上。
机架中心套筒2和传动轴套筒3与机架之间靠筋板相连接，中心套筒里压入直衬套(也叫直铜套)。
直衬套原来用青铜材料制作，由于尼龙轴承有许多优点，所以，目前很多厂矿已改用尼龙直衬套代替直铜套，使用效果很好。
但今后使用尼龙轴承是发展方向。
为了防止直衬套上串，在直衬套的上口开两个缺口，装一压板将其压住。
传动部分装在机架传动轴套内，它的前端小伞齿轮和偏心轴套上的大伞齿轮相啮合。
其另一端借联轴节与电动机相连接。
以前防止传动轴轴向串动是用两个顶丝将挡油圈固定在轴上的。
圆锥破碎机的类型构造及工作原理
圆锥破碎机按照使用范围，分为粗碎、中碎和细碎3种。
粗碎圆锥破碎机又叫旋回破碎机。
中碎和细碎圆锥破碎机又称菌形圆锥破碎机。
（一）旋回破碎机按照排矿方式的不同，旋回破碎机又分为侧面排矿和中心排矿2种。
前者因易阻塞而不再生产，目前生产的均是中心排矿式旋回破碎机。
A 中心排矿式旋回破碎机这种破碎机的构造（见图3.3．I），主要是由工作机构、传动机构、调整装置、保险装置和润滑系统等部分组成。
图3-3-1 中心排矿式900/150旋回破碎机l-锥形压食；2-锥形鳜帽：3-lj!形键：4-衬套；5-锥形衬套；6-支承环：7—镁紧板；8一螺帽；9一横梁；io-Bl定圆锥；11. 33一衬扳；12-挡油环：13-I卜推圆盘；14-下机架；J5-大圆锥齿轮；16-护饭；17-小圆锥齿轮；18-三角皮带轮；19-弹性联轴节；20-传动轴；21-机架下盖；22—偏心轴套；23-衬套；24-巾心套筒；25-筋板；26-护板；27-压盖；28—30-密封套环；3J-生轴；32-可动圆锥3.3 圆锥破碎机旋回破碎机的工作机构是由可动圆锥32（即破碎锥）和固定圆锥10（即中部机架）构成。
矿石就是在可动锥和固定锥形成的空间（即破碎腔）里被破碎的。
固定锥的工作表面镶有锰钢衬板II，衬板与中部机架之间必须采用锌合金（或水泥）浇铸。
可动锥为一个正立的截头锥体，外表面装有锰钢衬板33，为使衬板与锥体紧密结合，两者之间必须浇铸锌合金，衬板上端需用螺帽8 压紧。
为了防止螺帽松动，还在螺帽上装有锁紧板7。
可动锥装在主轴31（竖轴）上面。
主轴·般采用45—50 号钢，大型破碎机可用合金钢（24CrMoV和35SiMn2MoV 等材料）制作。
主轴的上端部通过锥形螺帽2（开口螺母）、锥形压套I、衬套4和支承环6等装置(见图3-3'-2)悬挂在横梁9当中，主轴和可动锥的整个重量由横梁中的锥形轴承来支承。
衬套4'F端与锥形衬套5的图3-3．．2排矿几的调整装置l-锥形匪套；2-锥形螺帽；3-11l彤铤；4-衬套：5-锥形衬套：6一支承环内表面都是圆锥面，故能保证衬套沿支承环与锥形衬套滚动，满足了主轴运动的要求。
圆锥破碎机的工作原理及原理图
圆锥破碎机的工作原理及原理图及其结构圆锥破碎机工作原理圆锥破碎机工作时，电动机的旋转通过皮带轮或者联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。
从而使破碎圆锥的破碎壁时而挨近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。
电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。
破碎锥时而挨近又时而离开固定锥，完成破碎和排料。
支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。
中鑫圆锥式破碎机在不可破异物通过破碎腔或者因某种原因机器超载时，圆锥式破碎机弹簧保险系统实现保险，圆锥式破碎机排矿口增大。
异物从圆锥破碎机破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。
圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥式破碎机机器恢复正常工作。
破碎腔表面铺有耐磨高锰钢衬板。
排矿口大小采用液压或者手动进行调整。
圆锥式破碎机工作原理图圆锥式破碎机性能特点：(1)破碎力大、效率高、处理量高、动作成本低、调整方便、实用经济。
(2)零件选材与结构设计合理，使用寿命长(3)破碎产品的粒度均匀，减少了循环负荷(4)密封采用润滑脂密封，避免了给水及排水系统阻塞圆锥破碎机技术参数：最大进料料度(mm)7540 115 60 外形尺寸(mm) 2234×1370×1675 2234×1370 ×1675 2692 ×1640 ×2350 2692 ×1640PYB600 600 PYD600 600 PYB900 900 PYZ900 900偏心轴转速(r/min)356356333333出料调整范围(mm)12-252-1315-505-20破碎产量(t/h)4012-2350-9020-65机电功率(KW)30305555破碎头型号底部直径(mm) 分量(t)5 5.5 11.2 11.25、圆锥破碎机结构组成圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部以及传动等部份组成。
300KW型弹簧圆锥破碎机结构设计
300KW型弹簧圆锥破碎机结构设计摘要：本次毕业设计主要完成对300KW弹簧圆锥破碎机的部分结构的设计和完善。
首先对弹簧圆锥破碎机做了简单的介绍；接着分析了弹簧圆锥破碎机选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所设计的装配机各主要零部件进行了校核。
弹簧圆锥破碎机由六个主要部件组成：机架部分、传动轴部分、球面轴承部分、动锥部分、调整环部分。
最后，提出了弹簧圆锥破碎机设计过程中存在的不足，以便于今后设计的改进。
本次弹簧圆锥破碎机的设计代表了设计的一般过程，对今后的选型设计工作有一定的参考价值。
关键词：弹簧，圆锥，破碎机，传动机构Structure Design of 300KWSpring Cone CrusherAbstract: The graduation project is mainly to complete the design and improvement of 300KW spring cone crusher part of the structure.Firstly, spring cone crusher machine is introduced. Secondly, the spring cone crusher automated assembly machine selection principle and method of calculation are analyzed. Then according to these design principles and calculation methods in accordance with the requirements of the given parameters of type design. Then on the design of the major components assembly machine was checked. Spring cone crusher consists of six major components: frame part, drive shaft parts, spherical bearing parts, moving cone section, part of the adjustment ring. Finally, the lack of spring cone crusher design process exists to facilitate future design improvements. The spring cone crusher design represents the general process of designed, selection of design work for the future has a certain reference value.Key words: Spring; cone; crusher; transmission目录第1章绪论 (1)1.1导言 (1)1.2 发展历史 (1)1.3存在问题及发展趋势 (2)第2章破碎机的总体设计方案 (3)2.1 弹簧破碎机的型号分类 (3)2.2 圆锥破碎机的基本工作原理 (3)2.3 弹簧破碎机的各部分结构及功用 (4)第3章圆锥破碎机的结构参数和工作参数的选择与计算 (7)3.1 圆锥破碎机的的运动学 (7)3.2圆锥破碎机的动力学 (10)3.2.1破碎锥的惯性力和惯性力矩 (11)3.2.2偏心轴套的惯性力........................................................ 错误！未定义书签。
圆锥破碎机分类及研究现状综述
圆锥破碎机分类及研究现状综述摘要：圆锥破碎机是一种依靠内锥相对于外锥的摆动运动，通过挤压、剪切、弯曲、拉伸将破碎腔内的物料破碎成小块产品的设备，广泛用于采矿、冶金、建材等行业的矿岩物料破碎作业。
关键词：圆锥破碎机；分类；现状随着我国经济的发展，破碎设备应用领域也在逐步扩大，广泛应用于建筑、冶金、化工、水利等行业。
同时，人们对破碎机的要求越来越高，特别是在高速公路、机场、大坝等建筑施工中，各种级配骨料对粒径质量有着较高要求。
因此，圆锥破碎机因其良好的破碎粒径质量而得到广泛应用。
一、圆锥破碎机工作机理通常，圆锥破碎机由机架、动锥、偏心轴、轴承等组成，其基本工作原理为：由定锥和动锥所组成的圆锥破碎机工作时，电动机发电驱动水平轴进行旋转，并带动偏心轴运动，进而使动锥作圆锥形旋转运动。
在这一运动过程中，动锥会不间断接近或远离定锥，使圆锥破内腔中的物料受冲击与挤压而产生破碎。
然后通过传动装置将破碎后的物料传送至破碎腔中向下排出。
同时，圆锥破偏心轴套会带动动锥下方的下腔套运动，而固定在主轴上的上腔会随着下腔运动而运动，进而带动主轴转动，主轴转动又会进一步使偏心套转动。
这一环节动锥既作自转运动又作围绕破碎机中线旋转运动。
运动形成的球面中心是整个破碎机中线与破碎锥轴线的交点，而两者间的夹角即为进动角，说明动锥运动可视为定点旋转运动，即破碎腔内的物料在轧臼壁不断挤压作用下而被破碎。
二、圆锥破碎机的分类1、弹簧圆锥破碎机。
它由美国人Symons兄弟发明，也被称为西蒙斯圆锥破碎机。
主要特点是，使用一组预紧螺旋弹簧作为保险装置，在定锥和机壳周向作过铁释放。
当破碎腔内有不可破碎物体时，定锥部件克服螺旋弹簧的弹性力，允许排料放间隙在短时间内增大，以排出不可破碎物，保护机械部件免受损坏。
其是一种典型的第一代圆锥破碎机，通过机械方式实现排料间隙的锁紧和释放，结构和工作原理简单，应用广泛。
由于破碎方式以单颗粒破碎为主，破碎效率低，产品粒度控制能力差，操作检修自动化程度低，劳动强度大，正逐步被新型液压圆锥破碎机所取代。
CC系列与PYB圆锥破对比、JC系列与PE鄂破对比
配件
模块化设计，通用性高，配件量少
配件量多
JC型破碎机要求配件库存少
土建工程量
钢筋砼用量较少
钢筋砼用量较大ห้องสมุดไป่ตู้
主轴转速
240RPM
200RPM
JC1100比PE900*1200
转速高20%
置于砼基础
JC型破碎机安装方便，结构紧凑，可节约大量地基制作成本
基础联接
橡胶垫基础；无地脚螺栓形式。
大型基础螺栓联接
JC型破碎机平衡性能好，无需基础螺栓，钢筋砼基础梁板小；PE型顎破要求地脚螺栓联接，设备震动力大，设备基础大；
2
经济性
衬板磨损件
动颚、定颚衬板，可互换、同一衬板可调头使用
动颚、定颚衬板，不可互换，
破碎腔
深腔形且角度对称；破碎角度为18-22度。
不对称，破碎腔浅。
JC型深腔形对称的破碎腔设计使得破碎机进料粒度、产量和破碎比实现了最大化；JC型理想的破碎夹角能确保岩石的咬啮破碎和顺利通过，使破碎比达到最大
轴承座设计
整体轴承座
分体轴承座
JC型的轴承座使用寿命长，故障低。
电机安装方式
置于破碎机机体；电机与机体一体化。
直齿锥齿轮，噪音大
8
核心滑动轴承间隙小，冲击小
核心滑动轴承间隙大
9
主轴采用优质锻造合金钢
采用普通合金钢
10
小齿轮轴承采用进口滚动轴承
采用滑动轴承
11
正压防尘密封
水封防尘密封
12
液压站冷却方式采用风冷方式
采用水冷方式
13
采用红外线料位器，保证挤满给料产品粒形好
无
弹簧和液压圆锥破的区别,4方面对比让你一目了然!
圆锥破碎机是目前国内外应用广泛的破碎产品。
一、定锥组成及支撑方式的比较1）PY型圆锥破碎机的定锥由支撑套（包含锁紧螺母）和调整环（包含定锥衬板）通过锯齿形螺纹副连接而成，如下图。
首先支撑套坐在底座呈v字形的圆形支口上，然后用数组穿有螺栓的弹簧簇(一般每组由5条螺栓、弹簧组成)把支撑套紧紧地固定在底座上。
在支撑套的上端面有一薄形锁紧螺母，当镶嵌在支撑套内的数个锁紧油缸处于工作状态时，薄形锁紧螺母就被锁紧油缸向上抬起，从而使调整环和支撑套之间的螺纹副内产生足够的静摩擦力，使之紧密地结合为一体，确保设备破碎物料时调整环和支撑套之间不会发生相对转动。
2）HP型圆锥破碎机的定锥组成和支撑方式与PY型圆锥破碎机大致相似，也是由支撑套(包含锁紧螺母)和调整环(包含定锥衬板)通过锯齿形螺纹副联接而成。
所不同的是HP型圆锥破碎机用带氮气蓄能器的液压缸代替了弹簧簇，在调整环和支撑套的支口结合面处垫有可更换的带状环形薄铜板。
3）H型圆锥破碎机的定锥由上架体、定锥衬板和托环等组成。
首先上架体坐在底座的呈V字形的圆形支口上，然后用螺栓将其固定在底座上，定锥衬板则通过一个圆形的托环和螺拴固定在上架体上。
比较PY型和HP型两种圆锥破碎机的定锥结构组成和支撑固定方式基本相似，但由于HP型圆锥破碎机采用了液压缸方式，所以支撑套易于拆解，加之其支口间垫有可更换的薄铜板，所以支口可以得到较好的保护。
H型圆锥破碎机的定锥组成则相对简单，定锥的拆、装也方便快捷，但其缺点是连接螺栓和螺栓孔间隙很小，螺栓发生断裂时更换比较困难。
二、动锥支撑方式的比较1）PY型圆锥破碎机的动锥体(锥体下面有呈凸球面轴承)支撑在呈凹球面铜瓦上，俗称碗形瓦，碗形轴承架(即安装碗形瓦的架子)则安装在机器底座的中央，动锥主轴则插入位于底座中央的空偏心轴套内。
2）HP型圆锥破碎机的动锥，锥体下面也有凸球面轴承，支撑在安装于底座中央呈凹形球面的铜瓦上面。
在动锥体下部安装着铜套，通过该铜套将动锥再套在底座中央的偏心轴套上。
弹簧圆锥破碎机参数
弹簧圆锥破碎机参数
弹簧圆锥破碎机是一种常见的破碎设备，广泛应用于矿山、建筑、冶金、化工等行业。
其主要特点是结构简单、操作方便、破碎比大、能耗低等优点。
下面将介绍弹簧圆锥破碎机的参数。
1. 破碎机型号：弹簧圆锥破碎机的型号有很多种，常见的有PYB、PYD、PYZ等型号。
不同型号的破碎机适用于不同的破碎物料和破碎要求。
2. 破碎机口径：弹簧圆锥破碎机的口径一般指破碎机的进料口径，常见的口径有600mm、900mm、1200mm等。
口径越大，破碎机的处理能力越大。
3. 破碎机排料口宽度：弹簧圆锥破碎机的排料口宽度一般指破碎机的出料口宽度，常见的宽度有50mm、100mm、150mm等。
排料口宽度越大，破碎机的出料量越大。
4. 破碎机转速：弹簧圆锥破碎机的转速是指破碎机主轴的转速，常见的转速有300r/min、600r/min、900r/min等。
转速越高，破碎机的破碎效率越高。
5. 破碎机功率：弹簧圆锥破碎机的功率是指破碎机的电机功率，常见的功率有55kw、75kw、90kw等。
功率越大，破碎机的处理能力越大。
6. 破碎机重量：弹簧圆锥破碎机的重量是指破碎机的整机重量，常见的重量有5t、10t、20t等。
重量越大，破碎机的稳定性越好。
7. 破碎机生产能力：弹簧圆锥破碎机的生产能力是指破碎机的处理能力，常见的生产能力有50t/h、100t/h、200t/h等。
生产能力越大，破碎机的处理能力越强。
总之，弹簧圆锥破碎机的参数是影响破碎机性能的重要因素，用户在选择破碎机时应根据自己的实际需求选择合适的型号和参数。
国内主要圆锥破碎机厂家介绍
表2沈重PYY-T型单缸液压圆锥破碎机/posuiji/shc_yuanzhuiposuiji/。
其技术性能列于表3，设备外形和安装尺寸分别示于图2和表4。
3.沈重PYY-D型多缸液压圆锥破碎机。
其规格品种较少，现仅将其技术性能列于表5。
(4)沈重西蒙斯圆锥破碎机/posuiji/sc_yuanzhuiposuiji/。
其PYS-B 标准型和PYS-D短头型圆锥破碎机技术性能分别列于表6和表7，设备外形和安装尺寸示于上图1并分别列于表8和表9。
表8表92.一重该厂生产弹簧式和单缸液压式圆锥破碎机，其技术性能和参数列于表10。
3.沈冶该厂主要生产弹簧圆锥破碎机，同时还生产细碎型、中碎型和超细碎型液压圆锥破碎机各一种，它们的技术性能分别列于表11,12，设备外形和安装尺寸分别示于图3~5和表13,14。
表13该厂生产的加铬高锰钢轧臼壁和破碎壁具有较高的屈服强度、加工硬化性能和较高的抗疲劳指数，使用寿命比同类高锰钢提高30%以上。
该厂为美国A-C公司制造的84″圆锥破碎机轧臼壁和破碎壁等耐磨件完全达到了该公司的质量标准。
该厂生产的底部单缸液压圆锥破碎机结构新颖，运转可靠，操作简单，能自动显示并调节排料口，能实现自动过载保护，采用了PC控制和液压控制系统，有较高的处理能力，产品粒度均匀。
超细碎型液压圆锥破碎机的产品粒度可达到80％~7mm。
4.南重该厂生产的弹簧圆锥破碎机及其技术性能列于表15，设备外形和安装尺寸示于图6、7和表16、17。
5.上建该公司目前生产3种类型的圆锥破碎机，即PY型圆锥破碎机、Φ350西蒙斯式圆锥破碎机和AF型层压圆锥破碎机。
后一种破碎机是与日本神钢集团（以下简称神钢）合作生产的采用层压破碎技术的新型圆锥破碎机，可以得到细小均匀的破碎产品，属于新一代的细碎破碎机设备。
（1）PY型圆锥破碎机。
该系列破碎机适用于破碎中等以上硬度的各种矿石和岩石。
具有结构可靠，生产效率高，调整方便，使用经济等特点。
为什么弹簧圆锥破要“多碎少磨”？
为什么弹簧圆锥破要“多碎少磨”？目前国家高速公里路建设经过了如火如荼的发展，现在高速公路通车里程已经达到74113KM，比09年增长了13.92%。
而在高速公路的建设和发展过程中，圆锥破是其中最为重要的设备之一。
其作为最主要的原材料加工处理设备，是最有前景的石料破碎设备。
要说目前高速公路建设中最有发展前景的碎石设备，圆锥破当仁不让！顾名思义，圆锥破是利用反击力作用来实现物料的破碎和加工处理的，可以非常完美地实现“多碎少磨”等新工艺新理念的要求。
对于此种破碎方式来说，有非常多的优点，因为其破碎原理为“石打石、石打铁”，因此对设备的损耗会降低一半，并且在易损件的配置上，也不用太多考虑反击板的韧性，而只需要考虑其坚硬度就行。
反击板是破碎生产过程中的易损部件，在使用一段时间后，就需要更换，而因着圆锥破的原理，更换配件的频率会大幅度降低，实际上也降低了生产成本。
我们知道，在前几年，由于我国科学技术不是很发达，工艺技术比较落后，因此国内传统的破碎工艺很难贯彻以破碎设备代替磨粉设备，因此想要达成“多碎少磨”这一非常节能的原则，是异常困难的，至少没有设备支持和技术支持，只能将物料破碎至一定程度后，然后进行磨粉处理。
破碎机的精度要求非常高，因此在对大块物料进行研磨作业时，会对设备进行一定的磨损，让破碎机的配件提前结束其工作时间。
磨粉作业的其超高的能耗往往消费了生产成本的主要部分，尤其是磨粉作业的单位能耗远远高于破碎能耗。
于是，破碎工艺向“多碎少磨”新工艺的转化是能够非常节约成本的方式。
上海世邦单缸液压圆锥破破碎机研发团队经过二十多年的积累和沉淀，并依据大量的经验和技术研发总结，在掌握了破碎和磨粉关键技术的前提下，通过将破碎与磨粉的能源消耗与利用的数据进行比较分析，并分析了基建成本的差异和不同入料粒度磨矿成本的差异，以及使用不同磨矿方式得到的效益进行比对分析，最终得出重要数据，并决定选用层压破碎原理研发出了新型的圆锥破设备，切实地实现了“多碎少磨”的新型工艺，在破碎技术上，可以说非常大的一次突破。
圆锥破碎机的工作原理及原理图
总结了圆锥破碎机的工作原理和各部分的功能。
主要情况如下。
希望对您有帮助1，圆锥破碎机的工作原理在圆锥破碎机的工作过程中，电动机驱动偏心套旋转通过传动装置，活动圆锥在偏心轴套的强制作用下旋转并摆动。
动锥靠近静锥的部分成为破碎腔，物料通过动锥和静锥的反复挤压和撞击而被破碎。
当移动锥离开截面时，已破碎为所需大小的材料将在其自身重力作用下掉落，并从锥底部排出。
2，圆锥破碎机各部位功能动锥和定锥相互配合，实现物料的破碎。
液压系统可以有效地保证设备的安全运行。
当破碎腔中有异物时，液压系统可使动锥自动向下移动。
排出异物后，系统可以自动重置活动锥。
本文主要介绍了圆锥破碎机的工作原理及其不同部分在复制中的作用。
我们主要分析动锥，固定锥和液压系统的功能。
圆锥破碎机的破碎效果与回转5261破碎机基本相同。
也可用于在活动锥和固定锥之间以工作面破碎矿石。
动锥支撑在球形轴承上，并固定在悬挂的垂直轴上。
垂直轴放在偏心套中，而偏心套放在推力轴承上。
动锥和垂直轴由偏心轴套驱动，偏心轴套由水平轴和皮带轮以及锥齿轮驱动。
皮带轮由电动机通过三角皮带驱动。
垂直轴的下部安装在偏心套中。
偏心套旋转时，轴将被拉成圆锥形表面。
因此，当活动锥接近固定锥时，矿石被压碎。
壳体由上部和下部组成，它们通过螺栓连接。
螺栓上覆盖有坚固的弹簧。
当金属或其他硬物掉入破碎腔中时，弹簧的功能不会损坏破碎机（例如主轴）。
如果有金属块或其他坚硬的物体（螺母，钻头等）与矿石一起进入破碎室，则固定圆锥将被提起，并且矿石排出口可以扩大以将其排出。
有时圆锥破碎机使用油压（或水压）装置来调整矿石排出口的尺寸。
矿石从进料口通过安装在垂直轴上端的分配板落入机器中。
由于垂直轴的旋转，获得了振动，并且矿石围绕圆锥体均匀分布。
借助铰接杆和带手柄的铰链，可以升高或降低固定锥，以调节排矿口的宽度。
所有零件均由铸钢制成。
动锥和定锥的工作面均镶有锰钢衬板，以防止锥磨损。
磨损后可以更换衬板。
在更换过程中，将熔融的铅倒入衬板和锥面以使其紧密结合。
弹簧圆锥破碎机工作原理
弹簧圆锥破碎机工作原理
弹簧圆锥破碎机是一种机械设备，主要用于破碎各类矿石和碎石。
其工作原理如下：
1. 进料：物料通过进料口进入破碎室。
2. 破碎室：物料在破碎室内受到圆锥破碎机的弹簧系统的作用下，被压缩和破碎。
弹簧系统由主轴、圆锥体、弹簧和传动设备组成。
主轴通过传动设备转动，使圆锥体做往复运动。
弹簧的作用下，圆锥体和物料之间形成压力，压碎物料。
3. 出料：破碎后的物料通过出料口排出。
总结：弹簧圆锥破碎机通过弹簧系统的作用，利用旋转的圆锥体对物料进行压碎，实现破碎作用。
这种工作原理提供了高效且均匀的破碎效果，适用于不同硬度和粒度的物料破碎。
圆锥破碎机型号参数含义
圆锥破碎机型号参数含义
本篇论文旨在探讨圆锥破碎机型号参数的含义及其应用。
通过查阅相关文献和实际调研，介绍了圆锥破碎机的不同型号和参数，并对其含义和应用进行了分析。
圆锥破碎机是一种常见的破碎设备，广泛应用于矿山、冶金、建材等领域。
圆锥破碎机根据破碎方式的不同，可分为锤式、反击式和冲击式等多种类型。
不同类型的圆锥破碎机具有不同的结构和特点，其型号参数的含义和应用也各有不同。
首先，圆锥破碎机的型号通常由两个字母和五个数字组成，例如PC200、PF400等。
其中，第一个字母表示破碎机的类型，如P表示普通型，C表示弹簧型，F表示复合型等；第二个字母表示破碎机的方向，如C表示从左到右，S表示从右到左等；五个数字则表示破碎机的规格和参数，如200表示最大进料粒径为200mm，400表示最大进料粒径为400mm等。
其次，圆锥破碎机的参数包括破碎比、排料口调整范围、生产能力等。
破碎比是指破碎机将大块物料破碎成小块物料的能力，一般用破碎比的大小来表示。
排料口调整范围是指破碎机可调节的进料口大小的范围，不同的进料口大小会影响破碎机的产量和细度。
生产能力是指破碎机在单位时间内所能处理的物料量，一般以吨/小时为单位。
在实际应用中，圆锥破碎机的型号和参数的选择应根据物料的性质、粒度、产量和细度要求等因素进行综合考虑。
例如，对于软物料
和粗碎作业，可以选择PC系列普通型圆锥破碎机；对于硬物料和细碎作业，可以选择PF系列复合型圆锥破碎机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PYB弹簧圆锥破碎机介绍：本机利用料层破碎原理设计，具有过载液压清腔系统和制冷技术的润滑系统，保证了生产过程稳定和安全。
配有液压推动缸和锁紧缸，来达到液压调整排放口。
发明并采用了将调整套、轧臼壁、破碎锥躯体和破碎壁经过机加工后直接锥面联接，替代以往烦琐的浇注联接工艺。
其弹簧保险系统是过载保护装置，可使金属异物通过破碎腔而不危害机器，采用干油或水两种密封形式，使石粉与润滑油隔离，保证可靠工作。
适合于破碎中等及以上硬度的矿石和岩石，可广泛应用于冶金、建筑、公路、铁道等众多行业，是理想的二级破碎配套设备。
PYB弹簧圆锥破碎机性能特点：破碎强度大，连续性工作，效率高，呈立方体形状，动锥工作表面的磨损也较均匀，破碎较容易，动力消耗较低，维修方便，维修费用低，用干油或者水两种密封方式,
使灰尘杂质无法进入机体内，从而保证了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命，使得机器运转可靠。
PYB弹簧圆锥破碎机组成结构：主轴、轧臼壁、破碎壁、偏心轴套、调整套、主机架、弹簧、传动轴等级部分组成。
PYB弹簧圆锥破碎机主要用途：本系列破碎机，适用于破碎中等以上硬度的各种矿石和岩石。
破碎腔型式由矿石用途决定，标准型运用于中碎；中型适用于中细碎；短头型适用于细碎。
PYB弹簧圆锥破碎机工作原理：工作时，电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动，从而使圆锥破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧白壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。
电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。
破碎锥时而靠近又时而离开固定锥，完成破碎和排料。
支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。
PYB弹簧圆锥破碎机产品优势：本产品具有结构可靠，生产效率高，调整方便，使用经济等特点。
其弹簧保险系统是过载保护装置，可使金属异物通过破碎腔而不危害机器，采用干油或水两种密封形式，使石粉与润滑油隔离，保证可靠工作。
破碎腔型式由矿石用途决定，标准型适用于中碎；中型适用于细碎；短头型适用于超细碎。
PYB弹簧圆锥破碎机技术参数：
