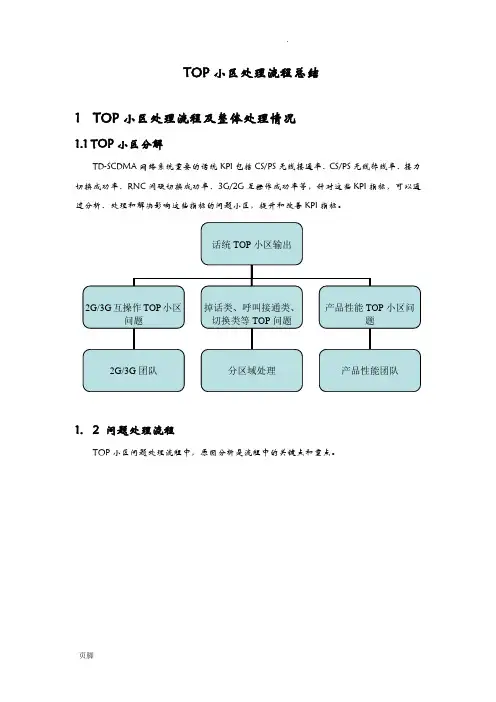

TOP小区处理流程总结1TOP小区处理流程及整体处理情况1.1 TOP小区分解TD-SCDMA网络系统重要的话统KPI包括CS/PS无线接通率、CS/PS无线掉线率、接力切换成功率、RNC间硬切换成功率、3G/2G互操作成功率等,针对这些KPI指标,可以通过分析、处理和解决影响这些指标的问题小区,提升和改善KPI指标。
1. 2 问题处理流程TOP小区问题处理流程中,原因分析是流程中的关键点和重点。
2无线接通率TOP小区分析处理无线接通率=RRC建立成功率*RAB建立成功率,接通率需要从RRC建立成功率和RAB建立成功率两块进行分析。
RRC建立成功率与业务类型没有关系,RAB建立成功率则与业务类相关,需要分PS业务/CS业务进行分析。
每次RRC和RAB建立失败,话统都会输出一个失败原因统计。
2.1RRC建立失败处理2.1.1RRC建立失败原因RRC建立失败的原因可以通过RRC原因统计的细化Counter进行确定。
表3是RRC建立失败的对应原因打点。
表4为RRC失败对应的原因分析。
表3:RRC失败原因打点表4:RRC失败对应的原因分析2.1.2RRC建立失败处理1)拥塞在RRC建立出现拥塞时,可以进行下面的操作:✓将主要业务的RRC建立在公共信道上,修改命令行为:✧主叫流媒类体RRC建立在FACH上SET RRCESTCAUSE: RRCCAUSE=ORIGSTREAMCALLEST, SIGCHTYPE=FACH;✧主叫交互类RRC建立在FACH上SET RRCESTCAUSE: RRCCAUSE=ORIGINTERCALLEST, SIGCHTYPE=FACH;✧主叫背景类RRC建立在FACH上SET RRCESTCAUSE: RRCCAUSE=ORIGBKGCALLEST, SIGCHTYPE=FACH;✧终止流媒体类RRC建立在FACH上SET RRCESTCAUSE: RRCCAUSE=TERMSTREAMCALLEST, SIGCHTYPE=FACH;✧终止交互类RRC建立在FACH上SET RRCESTCAUSE: RRCCAUSE=TERMINTERCALLEST, SIGCHTYPE=FACH;✧终止流媒体类RRC建立在FACH上RCESTCAUSE: RRCCAUSE=TERMBKGCALLEST, SIGCHTYPE=FACH;✧去附着信令承载建立在FACH上SET RRCESTCAUSE: RRCCAUSE=DETACHEST, SIGCHTYPE=FACH;✧注册登记承载在FACH上SET RRCESTCAUSE: RRCCAUSE=REGISTEST, SIGCHTYPE=FACH;✓提高拥塞小区的最小接入电平,限制部分低电平用户的接入:修改命令:MOD CELLSELRESEL: QRXLEVMIN=-96;✓打开LDC开关;✓对于业务量持续较大的小区,可以考虑建议扩容。
2)RL建立失败针对RL建立失败比较多,可采取下面的措施进行处理:✓首先确认Node B小区运行是否正常,小区载波的运行状态,检查告警信息,检查是否存在小区退服、GPS失步或者公共传输信道不可用等告警,如果存在首先进行处理。
✓现场复测,分析Radio Link Setup Failure消息,定位失败原因,针对失败原因进行相应的处理;✓检查DOFFC开关,保证关闭;DOFFC是专用信道偏移开关,用来交叉错开帧号,由于功能还不好用,都建议关闭;✓分析是否属于产品问题,请产品帮助定位解决。
3)无应答针对无应答问题,可以进行以下的处理:✓查看上下行ISCP值,确定和处理干扰问题;✓增大上行干扰余量ULINTERFERESV,该值用来调整和计算上行期望接受功率的大小,间接提高SRB/RB建立时上行期望接收功率;✓对于由于系统间重选导致的大量RRC失败,可以提高最小接入电平QRXLEVMIN或者降低空闲异系统重选门限IDLESEARCHRAT,使用户尽量驻留在T网。
4)FP同步失败FP同步失败可能的原因:✓可能是Iub接口传输层配置错误;✓或者Iub接口的接线存在问题,导致FP同步失败;✓或者Iub带宽配置错误,在Iub接口出现拥塞;可能的大都是产品故障,提交产品维护部进行解决;在出现FP同步失败问题时,提交产品维护人员处理。
5)AAL2建立失败出现Node B和RNC两个网元的传输层参数配置不一致的情况,导致出现RRC建立失败TOP小区。
✓首先确认AAL2的参数配置是否正确;✓检查RNC和NodeB侧的PATH ID配置是否一致;检查RNC和NodeB侧的PATH ID配置是否一致。
2.2RAB建立失败处理2.2.1CS RAB建立失败原因CS RAB建立失败的原因可以通过RAB原因统计的细化Counter进行确定。
表5是CS RAB建立失败的对应原因打点。
表6为CS RAB失败对应的原因分析。
表5:CS RAB失败原因打点表6:CS RAB失败对应的原因分析2.2.2PS RAB建立失败原因PS RAB建立失败的原因可以通过RAB原因统计的细化Counter进行确定。
表7是PS RAB建立失败的对应原因打点。
表8为PS RAB失败对应的原因分析。
表7:PS RAB失败原因打点表8:PS RAB失败对应的原因分析2.2.3CS/PS RAB建立失败处理1)最大速率不支持在出现因为最大速率不支持导致PS域RAB建立失败时,占用的比例过大,可采用下面的措施进行优化:✓调整下行的最大初始接入速率,使接入的时候避免RAB拥塞;✓调整金/银/铜用户的保证速率,使大速率的PS用户如384K用户不至于由于超过满码道而导致接入失败和掉话的其它问题,将其最大初始接入速率调整为128K;✓针对不支持R5业务的数据卡,不能配置为大速率的上行数据业务。
2)无可用资源/拥塞无可用资源,先要确定,是否存在码资源拥塞情况,或是通过查询IUB口传输资源配置情况,分别进行处理。
码资源拥塞处理:✓针对TOP小区,查看载频和相对应的DSP使用情况,确定载频状态正常;✓对比小区业务量,如果发现是因为业务量过高导致,可以适度提高“最小接收电平/QRXLEVMIN”,减少部分用户接入;✓调整上下行最大初始接入速率,“ULBETRAFFINITBITRATE”和“DLBETRAFFINITBITRATE”,如果H业务上行码资源受限,可是将上行初始接入速率降到16K;✓根据拥塞用户的下行传输信道类型确定拥塞用户中H和D的用户比例,如果是D用户拥塞较多,可以限定金银铜用户的最大速率;如果是H用户较多,可以针对个别小区扩容一个H频点,但要注意扩容H频点对周围小区的干扰;✓)如果是H用户,建议将H频点的最大接入用户数设置为频点码资源最大能力,不建议设置超过最大能力的值。
现网绝大大多数的H载频设置的最大用户数仍为8,可以将该值设置为7、或者6;✓RRC信令连接建立建立在FACH上面,减少由于随机接入如注册、附着、短信等占有DPCH信道的专用码道资源。
IUB口带宽拥塞处理:✓查询IUB口传输资源配置情况,是否存在资源配置不足情况;另外通过查询告警信息,确定是否存在E1/T1告警,导致可用E1/T1减少;✓话统Counter无法打点,IUB口带宽拥塞的打点可以通过PCHR定位,并且带宽拥塞特征是某个基站下所有小区都有所体现。
RAB异常错误编码CountNBM_CRA_CELL_RR_IUB_DL_FAIL(168724457) 59✓确定E1/T1资源不足或者E1/T1告警,需推动E1/T1扩容或者告警处理。
3)UE无相应✓跟踪用户CDT定位问题,确认RNC是否收到UE上报的RB配置完成消息;✓观测TOP小区的上下行干扰水平,避免由于个别小区干扰较大导致UE无相应;✓如果存在弱覆盖,优化重选参数,使UE尽快选到信号更好的小区;✓提高上行干扰余量“ULINTERFERERSV”,以增大开环功率;✓确定是否由于问题终端导致。
2.3接通率TOP小区一般处理过程1)查询和分析TOP小区的话统,确定是RRC建立成功率问题还是RAB建立成功率问题,并通过对应的话统原因Counter,确定失败的原因类型,以便下一步的分析;2)查询TOP小区是否存在告警或者故障:特别注意驻波比告警和载波是否可用,GPS告警(GPS失步)是引起上下行干扰的重要原因,这些告警将严重的影响RRC建立成功。
3)上下行干扰:上行干扰可以通过后台查询和统计上行ISCP值状态,如果出现较大的波动或者持续大于-95dBm以上,可以确定存在上行干扰,需需要对干扰进行分析;首先,进行对问题小区的频率和扰码进行分析,是否同频、同扰干扰;其次,需要现场进行测试核查,是否存在较大干扰源,特别地,对于室内分布系统,需要排查分布系统是否存在干放和合路器,干放及合路器问题通常是重要的上行干扰问题源;下行干扰,可以通过现场测试,通过C/I状况进行确定,频率、扰码分析是重要的手段。
4)无线环境因素:PS业务主要在室内使用,如果没有分布系统,室外站点的PCCPCHRSCP的接受电平相对较低,或者直接是弱覆盖,是RRC的建立成功的直接原因,因此,可能要提高PCCPCH功率,或者调整最小接入电平QRXLEVMIN(将此部分用户迁移至覆盖更好的2G系统);5)针对现场测试和后台分析,可以通过调整部分参数,提升RRC/RAB成功率。
3无线掉线率TOP小区分析处理3.1CS掉线处理3.1.1CS掉线话统打点原因CS 掉线的原因可以通过话统原因统计的细化Counter进行确定。
表9是CS掉线的对应原因打点。
表9:CS掉线的对应原因打点3.1.2CS掉线原因分布全网的CS掉线的主要原因是:✓RL失步;✓SRB复位;✓UE侧信令释放;✓UE RB重配无响应。
CS掉线的TOP小区的主要问题原因集中于RL失步和SRB复位。
RL失步:RNC收到NodeB上报的RL Failure,RL失步的判断机制为处于CELL_DCH状态的UE,NB检测到上行连续接收到来自物理层的NOUTSYNCIND 个连续”our of sync”指示时,启动定时器TRLFAILURE ,在此过程中若连续接收到来自物理层的NINSYNCIND 个连续”in sync”指示,TRLFAILURE停止,否则TRLFAILURE 超时,视为无线链路失败。
NB发起Radio Link Failure Indication过程,RNC等待IUCSRELNORABTMR超时发起Iu release request,请求释放Iu连接;SRB复位:SRB复位是针对使用AM 模式的SRB而言,在RLC AM模式下,当某个PDU 经过Max_DAT-1 次重传后,都没有成功发送,发送端上报RLC不可恢复错误,RAB 释放。
