《阀门培训》课件
《阀门培训》课件标题：《阀门培训》课件一、引言阀门是流体输送系统中的重要组成部分，起着控制、调节和切断流体流动的作用。
掌握阀门的原理、结构、类型、安装、调试和维护等知识，对于从事流体输送系统的设计、施工和维护工作的工程师和技术人员来说至关重要。
本课件旨在为阀门培训提供系统的教学内容，帮助学员掌握阀门相关知识，提高实际操作能力。
二、阀门原理与结构1. 阀门原理阀门通过改变阀门通道的截面积，实现对流体流量、压力和流向的控制。
阀门主要由阀体、阀盖、阀杆、阀瓣和密封元件等组成。
阀门的工作原理是利用执行机构（手动、电动、气动等）驱动阀杆，使阀瓣产生相应的位移，从而改变阀门通道的截面积，实现对流体流动的控制。
2. 阀门结构阀门结构主要包括阀体、阀盖、阀杆、阀瓣、密封元件、填料函、填料压盖等部件。
阀体和阀盖是阀门的主体结构，阀杆连接执行机构和阀瓣，阀瓣用于调节流体流量，密封元件和填料函用于实现阀门的密封性能。
三、阀门类型与应用1. 按结构分类（1）截止阀：主要用于切断和接通流体，适用于清洁介质。
（2）闸阀：适用于大口径、高压力的管道，具有流通能力大、阻力小等特点。
（3）球阀：具有结构紧凑、密封性能好、开关迅速等特点，广泛应用于石油、化工等领域。
（4）蝶阀：结构简单、重量轻、操作方便，适用于低压、大口径的管道。
（5）调节阀：用于调节流体流量、压力和温度，具有精确、灵敏的特点。
2. 按驱动方式分类（1）手动阀门：通过手动操作实现开关和控制。
（2）电动阀门：通过电动执行机构实现开关和控制。
（3）气动阀门：通过气动执行机构实现开关和控制。
（4）液动阀门：通过液压执行机构实现开关和控制。
四、阀门安装与调试1. 安装前准备（1）检查阀门型号、规格是否符合设计要求。
（2）检查阀门外观，确保无损坏、变形等缺陷。
（3）检查阀门密封面，确保无划痕、磨损等影响密封性能的问题。
（4）检查阀门连接法兰、螺栓等配件是否齐全、完好。
2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道同轴。
阀门基础知识培训ppt课件
通常用Cv或Kv表示 Cv值定义：给定行程下，阀门前后压降为1PSI，介质为温度60F水,
每分钟流经阀门的水的体积，用USGPM表示 Kv值定义：给定行程下，阀门前后压降为1bar，介质为温度20C水,
每小时流经阀门的水的体积，用m3/h表示 Cv=1.167Kv
2021/8/6
19
术语－流量特性
黑色
-28~500
性能/适用介质
耐磨，不耐油
耐油，不耐低温
耐温，耐油，不适用于 蒸汽、强酸碱 耐腐蚀，不耐磨
耐腐蚀，耐高温，较耐 磨，不适用于磨损严重 的介质 耐酸碱，不适用于氟介 质 耐高温，耐氧化，抗腐 蚀，自润滑性
2021/8/6
26
阀门的种类？
？？？
27 2021/8/6
阀门的种类
常用阀门 闸阀 截止阀 止回阀 球阀 蝶阀 旋塞阀 刀闸阀 PFA内衬阀门 隔膜阀
- 阀门根底知识培训 -
阀门根底知识培训
培训目的
任务角色/任务分工 了解阀门的主要技术性能 熟知阀门的有关术语 掌握阀门类型及根本运用 熟习ROPO的产品种类 可以完成常简单的报价和询价 能对常用阀门进展选型和计算 可以完成进展常用产品的简单技术交流
2021/8/6
2
任务分工
市场部〔MPM〕 销售部〔Sales〕 技术部 / 技术支持〔Application Engineer〕 客户效力部〔CSR〕 售后效力部〔TTS〕
31 2021/8/6
阀门检测 废品检测
强度和密封检测 主要运用规范：API598 壳体强度：1.5倍公称压力 高压水密封检测：水1.1倍公
称压力 低压气密封检测：6bar 动作性能检测 操作检测 电气附件检测
32 2021/8/6
每分钟流经阀门的水的体积，用USGPM表示 Kv值定义：给定行程下，阀门前后压降为1bar，介质为温度20C水,
每小时流经阀门的水的体积，用m3/h表示 Cv=1.167Kv
2021/8/6
19
术语－流量特性
黑色
-28~500
性能/适用介质
耐磨，不耐油
耐油，不耐低温
耐温，耐油，不适用于 蒸汽、强酸碱 耐腐蚀，不耐磨
耐腐蚀，耐高温，较耐 磨，不适用于磨损严重 的介质 耐酸碱，不适用于氟介 质 耐高温，耐氧化，抗腐 蚀，自润滑性
2021/8/6
26
阀门的种类？
？？？
27 2021/8/6
阀门的种类
常用阀门 闸阀 截止阀 止回阀 球阀 蝶阀 旋塞阀 刀闸阀 PFA内衬阀门 隔膜阀
- 阀门根底知识培训 -
阀门根底知识培训
培训目的
任务角色/任务分工 了解阀门的主要技术性能 熟知阀门的有关术语 掌握阀门类型及根本运用 熟习ROPO的产品种类 可以完成常简单的报价和询价 能对常用阀门进展选型和计算 可以完成进展常用产品的简单技术交流
2021/8/6
2
任务分工
市场部〔MPM〕 销售部〔Sales〕 技术部 / 技术支持〔Application Engineer〕 客户效力部〔CSR〕 售后效力部〔TTS〕
31 2021/8/6
阀门检测 废品检测
强度和密封检测 主要运用规范：API598 壳体强度：1.5倍公称压力 高压水密封检测：水1.1倍公
称压力 低压气密封检测：6bar 动作性能检测 操作检测 电气附件检测
32 2021/8/6
阀门知识培训课件.ppt
智能阀门发展趋势
分析智能阀门的发展趋势，如高精 度、高可靠性、智能化等方向的发 展。
智能阀门技术应用
介绍智能阀门在工业自动化领域中 的具体应用，如PID控制、远程监控 等。
新材料在阀门制造中的应用
新材料种类及其特点
01
介绍几种新型材料，如陶瓷、碳纤维、高分子材料等，及其在
阀门制造中的优点。
新材料在阀门制造中的应用案例
检查部件
检查各部件是否有损伤或磨损， 如有问题进行修复或更换。
拆卸阀门
按照阀门拆卸顺序，将阀门拆卸 成各个部件。
05
阀门常见问题及解决方案
阀门泄漏
01
02
03
阀门填料处泄漏
这是阀门泄漏的常见问题 ，主要是由于填料磨损或 压盖松动引起。解决方法 是更换填料或拧紧压盖。
阀门法兰泄漏
这可能是由于螺栓松动或 垫片损坏引起。解决方法 是重新拧紧螺栓或更换垫 片。
阀门寿命缩短问题
阀门质量差
低质量的阀门容易在使用过程中出现 问题，导致寿命缩短。解决方法是选 择高质量的阀门。
不正确的使用和维护
不正确的使用和维护可能导致阀门寿 命缩短。解决方法是按照说明书正确 使用和维护阀门。
06
阀门发展趋势与新技术应 用
智能阀门发展现状及趋势
智能阀门发展现状
介绍智能阀门的概念、特点以及 在工业自动化领域中的应用。
01
02
03
04
阀体
是阀门的主要部分，用于容纳 和控制流体的流动。
阀盖
与阀体相连接，用于封闭和保 护内部部件。
阀瓣
控制流体流动的部件，可以打 开或关闭以实现流体的控制。
操作机构
用于操作阀分类
《工业阀门介绍》PPT课件
●超低温阀： t<-100 ℃的阀门；
4
通用分类法： 这种分类方法既按原理、作用又按
结构划分，是目前国内国际最常用的分 类方法。一般分为： 闸阀(gate valve)、截止阀(globe valve)、旋塞阀(plug valve)、球阀(ball valve)、蝶阀(butterfly valve)、 隔膜阀(diaphragm valve )、止回阀 (one-way valve/check valve)、节流阀 (choke valve)、安全阀(safety valve)、 减压阀(reduction valve) 、疏水阀 (steam trap )、调节阀(regulate valve )。
按照用途和作用分类： ●截断阀类：主要用于截断或接通介质流，包括闸阀、截止阀、隔膜阀、旋 塞阀、球阀、蝶阀等； ●调节阀类：主要用于调节介质的压力、流量等，包括调节阀、节流阀、减 压阀等； ●止回阀类：用于阻止介质倒流，包括各种结构的止回阀； ●分流阀类：用于分配、分离或混合介质，包括各种结构的分配阀和疏水阀 等； ●安全阀类：用于超压安全保护，包括各种类型的安全阀。
手工操作阀门指南
MSS SP-55-2006
阀门、法兰、管件和其他管道部件用铸钢件质量标准—表面缺陷评 定的目视检验方法
MSS SP-61-2009
阀门的压力试验
MSS SP-67-2002a
蝶阀
MSS SP-68-1997
偏心结构的高压蝶阀
22
编号 423-5 423-5 423-5 423-5 423-5 423-5 423-5
闸阀按阀杆螺纹分两类 , 一是明杆 式 , 二是暗杆式。按闸板构造分 , 也分 两类 , 一是平行 , 二是楔式。

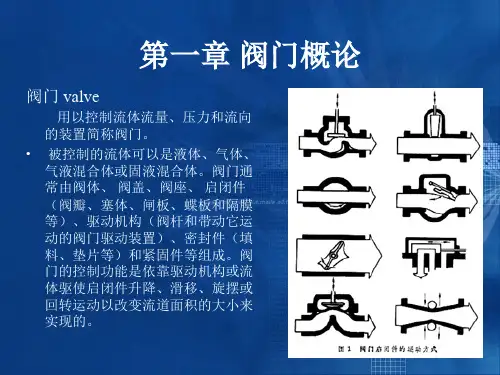

工业阀门知识培训课件
阀门 分类（一）
按阀门的功能分：
阀 门
多用阀
调节阀
安全阀
止回阀
分流阀
截断阀
阀门 分类（二）
按阀门公称压力
高压阀, PN =10～80兆帕
低压阀, PN ≤1.6兆帕；
超高压阀, PN ≥100
1) 中压阀, PN =2.5～6.4兆帕；
阀门 分类（三）
（六）阀门大类介绍 节流阀
节流阀
沟形阀瓣节流阀
窗形阀瓣节流阀
塞形阀瓣节流阀
（七）阀门大类介绍 旋塞阀
2.7旋塞阀plug valve 用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低(不高于1兆帕)和小口径（小于100毫米）的场合。为了扩大旋塞阀的应用范围，已研制出许多新型结构。
（一）阀门大类介绍 闸阀
楔式闸板有3种结构： 单闸板的结构较简单，但楔角的加工精度要求较高，易发生卡紧、擦伤现象； 双闸板的结构对楔角精度要求较低，闸板不易楔死，但结构较复杂； 弹性闸板兼有单闸板和双闸板的优点，能避免它们的缺点，因而应用较广泛。它的结构特点是在闸板的周边上有一道环形槽，使闸板具 有适当的弹性。 平行式闸阀通常采用双闸板结构；特殊用途的闸阀，如长距离输油、输气的管道上用的大口径闸阀因清扫阀门和管道的需要而采用单闸板结构。
（四）阀门大类介绍 球阀
固定球 球阀
浮动球 球阀
弹性球 球阀
（四）阀门大类介绍 球阀
按阀门的功能分：
阀 门
多用阀
调节阀
安全阀
止回阀
分流阀
截断阀
阀门 分类（二）
按阀门公称压力
高压阀, PN =10～80兆帕
低压阀, PN ≤1.6兆帕；
超高压阀, PN ≥100
1) 中压阀, PN =2.5～6.4兆帕；
阀门 分类（三）
（六）阀门大类介绍 节流阀
节流阀
沟形阀瓣节流阀
窗形阀瓣节流阀
塞形阀瓣节流阀
（七）阀门大类介绍 旋塞阀
2.7旋塞阀plug valve 用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低(不高于1兆帕)和小口径（小于100毫米）的场合。为了扩大旋塞阀的应用范围，已研制出许多新型结构。
（一）阀门大类介绍 闸阀
楔式闸板有3种结构： 单闸板的结构较简单，但楔角的加工精度要求较高，易发生卡紧、擦伤现象； 双闸板的结构对楔角精度要求较低，闸板不易楔死，但结构较复杂； 弹性闸板兼有单闸板和双闸板的优点，能避免它们的缺点，因而应用较广泛。它的结构特点是在闸板的周边上有一道环形槽，使闸板具 有适当的弹性。 平行式闸阀通常采用双闸板结构；特殊用途的闸阀，如长距离输油、输气的管道上用的大口径闸阀因清扫阀门和管道的需要而采用单闸板结构。
（四）阀门大类介绍 球阀
固定球 球阀
浮动球 球阀
弹性球 球阀
（四）阀门大类介绍 球阀
阀门知识培训课件共49页文档
