地铁的各系统简介
地铁各系统构成
通信方式及特点
通信设备及功能
传输系统：用于传输语音、数据和图像 等信息，包括光纤传输、微波传输等。
公务电话系统：为地铁运营人员提供公务 电话服务，包括内线电话、外线电话等。
车厢乘客信息系统：提供列车内部的信息显示和 查询服务，包括列车运行信息、乘客导向信息等。
无线通信系统：为地铁运营人员提供无线通信服 务，包括列车无线通信、调度无线通信等。
通信系统的特点：具有 可靠性、安全性和可扩 展性等特点，能够满足 地铁运营的需求。
信号系统
信号系统的作用：确保列车运行安全、高效 信号系统的组成：包括信号机、联锁设备、轨道电路等 信号系统的特点：高度自动化、智能化，能够实现列车自动控制和调度 信号系统的发展趋势：未来将向更智能、更高效的方向发展
车辆类型及特点
靠站台
TCC系统：计 算机联锁系统， 用于控制信号 机和道岔等设
备的操作
信号安全与保障措施
信号系统构成：包括信号机、 轨道电路、联锁设备等
信号系统功能：保证列车运行 安全、提高运行效率
信号系统安全保障措施：采用 多重备份和故障冗余设计
信号系统故障应对措施：及时 发现并处理故障，确保列车正 常运行
汇报人：
车辆系统
车辆组成：包括车 体、转向架、制动 系统等
车辆类型：地铁车 辆主要有A型车、 B型车、C型车等
车辆编组：根据运 营需求，车辆可以 组成不同的编组形 式
车辆维护：定期对 车辆进行维护和保 养，确保运营安全
供电系统
供电电源：城市 电网或其他形式 的电源
供电线路：包括 接触网、馈线等
供电设备：变压 器、整流器、断 路器等
供电安全：确保 地铁运营安全的 重要环节
通信系统
地铁通风空调系统简介
地铁通风空调系统简介
地铁通风空调系统（环境控制系统）由车站通风空调系统和区间隧道通风系统组成。
1、车站通风空调系统：
（1）车站公共区通风空调系统（简称大系统）
（2）设备管理用房通风空调系统（简称小系统）
（3）制冷空调循环水系统（简称水系统）
（4）平时、战时人防通风转换设计
（5）消防防排烟系统
2、区间隧道通风系统：
（1）区间隧道活塞风与机械通风系统（简称区间隧道通风系统）（2）车站范围内屏蔽门站台下排热和行车道顶部排热系统（简称UPE/OTE系统）
（3）列车出入段线、存车线、停车线、折返线和渡线等配线射流通风系统
3、华强北路地下商业空间通风系统
（1）商业空间公共区通风空调系统
（2）制冷空调循环水系统（简称水系统）
（3）消防防排烟系统。
认识城市轨道交通系统
一、线路与车站
1、正线 正线是指供载客列车运行的线路，贯穿在 所有车站和区间。其中，连接车站的部分 称为区间正线；贯穿或直股深入车站的部 分称为站内正线。
一、线路与车站
2、辅助线 辅助线是为保证正线正常运营，合理调度 列车而配置的线路，主要包括折返线、渡 线、联络线、出入段线、停车线等。
一、线路与车站
三、轨道与道岔
（一）轨道
轨道是由钢轨、轨枕、道床及其他附属设备构成，铺设在路基之上，直接承 受列车车辆及其荷载的巨大压力，对列车运行起着导向作用的一组设备。
1—钢轨；2—防爬撑；3—防爬器； 4—道床；5—轨枕；6—扣件
三、轨道与道岔
（一）轨道
轨道的组成部分
钢轨
安装在轨枕之上，由钢铁材料制 成，两条直线呈平行分布的金属 构筑物。
任务导入
小李是城市轨道交通专业的一名学生，上学 时，一直想成为一名地铁调度员。毕业后，小李 如愿进入了地铁运营公司，第一天上班，带教师 傅给他先讲解了城市轨道交通系统的相关知识。
一、线路与车站
（一）线路
线路是城市轨道交通系统的重要部分，可 铺设在隧道、高架、地面上，供列车运行。 城市轨道交通线路按照其运营作用可分为 正线、辅助线和车辆段线等。
基础设备
信号系统的基础设备包括信号 机、转辙器、轨道电路、轨道 计轴设备等。
联锁
联锁是指道岔、进路和信号三 者之间相互制约的关系，用来 在车站和车辆段实现联锁关系， 实现这种联锁关系的设备称为 联锁设备。
四、控制系统
（二）通信系统
（一）信号系统
传输系统
在城市轨道交通系统内， 传输系统为设备系统提供 传输信道。
给排水系统
主要由给水系统和排水系统两部分组成，其功能是满足车站的生产、生 活和消防用水对水量、水质和水压的要求，同时对生活污水和生产污水 进行收集和处理，达到排放标准。
城轨交通信号系统-简介
*
4.3 后备系统原理示意图
实际列车速度曲线
(ATO curve)
ATP曲线
预告功能信标
防护区段
*
安全防护距离 （约25~30m）
限速
*
停车点
TSDI_DXC
*
5. 信号系统国产化
5.1 信号国产化方案 信号系统设备国产化既要符合技术政策的要求, 同时也要结合工程的实际情况, 满足其功能需求和工程的要求。 在系统设备招标的基础上, 建议采用由国产设备、国产化设备和引进设备混合组成。 优先选用国内能提供的设备和器材。 目前国内尚无满足安全和功能要求的成套ATC系统设备。与国外供货商通过技术合作与技术转让, 参与系统设计, 合作完成国产化设备的生产及工程应用软件编制、系统安装、系统调试、服务培训等工作, 从而全面掌握ATC系统产品的性能, 为系统的维护、应用打下良好的基础, 最终实现国产化和降低造价。
电源屏及UPS
国产
艾默生、梅兰日兰、鼎汉等
其他
电缆及光缆
国产
天水电缆厂,焦作电缆厂,成都电缆厂,西安电缆厂,天津电缆厂,上海电缆厂等
信号机（铝合金）
国产浙江万全信号,西安信号 Nhomakorabea厂,沈阳信号工厂等
继电器（各型）
国产
西安信号工厂,沈阳信号工厂等
仪器仪表、维修工具、备品备件
TSDI_DXC
*
后备模式
点式+站间闭塞 （机场线仅站间闭塞）
点式超防+站间闭塞
简单超防+站间闭塞
点式超防+站间闭塞
TSDI_DXC
*
4. 基于通信的移动闭塞信号系统（CBTC）后备系统简介
地铁的主要机电设备及介绍
地铁的主要机电设备及介绍
地铁的机电设备主要包括车辆系统、供电系统、通信系统、信号系统、通风设备、给排水设备等。
以下是其中一些主要机电设备的介绍：
1. 车辆系统：地铁车辆是整个地铁系统中最重要的机电设备之一。
它是一个复杂的系统，由多个子系统多级耦合而成，包括车体、车门、内装、转向架、PIS系统、牵引系统、制动系统、辅助系统、空调系统和TCMS系统等。
地铁车辆采用动拖结合的混编方式形成电动列车组，常见的编组形式有八节编组、六节编组和四节编组。
2. 供电系统：地铁供电系统是为地铁车辆提供动力的关键设备。
它包括外部电源、变电所、接触网或第三轨、配电站和牵引供电系统等。
3. 通信系统：地铁通信系统是保障地铁安全和高效运行的重要设备之一。
它包括有线通信和无线通信两种方式，为地铁列车、车站和车辆段等提供语音、数据和图像等多种通信服务。
4. 信号系统：地铁信号系统是控制列车运行的关键设备之一。
它包括列车自动控制系统、自动监控系统和调度指挥系统等，能够实现列车的自动追踪、自动防护和自动调度等功能，提高了列车的运行效率和安全性。
5. 通风设备：地铁通风设备是为地铁车站和隧道提供新鲜空气和排除废气的关键设备之一。
它包括各种风机、空调机组和排风设备等。
6. 给排水设备：地铁给排水设备是为地铁车站和隧道提供生活用水和废水排放的关键设备之一。
它包括各种水泵、水箱和排水设备等。
这些机电设备在地铁系统中发挥着各自的作用，共同保障了地铁的安全和高效运行。
地铁通信系统简介

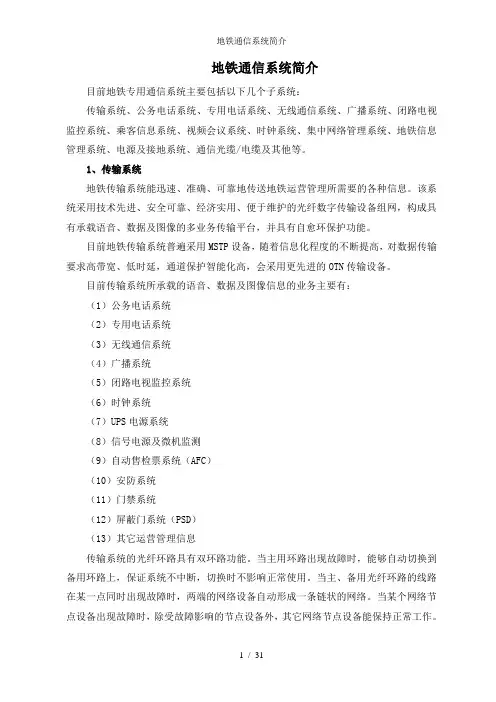

地铁通信系统简介地铁通信系统简介目前地铁专用通信系统主要包括以下几个子系统：传输系统、公务电话系统、专用电话系统、无线通信系统、广播系统、闭路电视监控系统、乘客信息系统、视频会议系统、时钟系统、集中网络管理系统、地铁信息管理系统、电源及接地系统、通信光缆/电缆及其他等。
1、传输系统地铁传输系统能迅速、准确、可靠地传送地铁运营管理所需要的各种信息。
该系统采用技术先进、安全可靠、经济实用、便于维护的光纤数字传输设备组网，构成具有承载语音、数据及图像的多业务传输平台，并具有自愈环保护功能。
目前地铁传输系统普遍采用MSTP设备，随着信息化程度的不断提高，对数据传输要求高带宽、低时延，通道保护智能化高，会采用更先进的OTN传输设备。
目前传输系统所承载的语音、数据及图像信息的业务主要有：（1）公务电话系统（2）专用电话系统（3）无线通信系统（4）广播系统（5）闭路电视监控系统（6）时钟系统（7）UPS电源系统（8）信号电源及微机监测（9）自动售检票系统（AFC）（10）安防系统（11）门禁系统（12）屏蔽门系统（PSD）（13）其它运营管理信息传输系统的光纤环路具有双环路功能。
当主用环路出现故障时，能够自动切换到备用环路上，保证系统不中断，切换时不影响正常使用。
当主、备用光纤环路的线路在某一点同时出现故障时，两端的网络设备自动形成一条链状的网络。
当某个网络节点设备出现故障时，除受故障影响的节点设备外，其它网络节点设备能保持正常工作。
地铁通信系统简介2 / 31地铁通信系统简介2、公务电话系统公务电话主要为运营、管理和维护部门之间的公务通信以及与公用电话网用户的通信联络，向地铁用户提供话音、非话及各种新业务。
公务电话系统按车辆段、车站两级结构进行组网，由设置在车辆段和车站的数字程控交换机、电话机及各种终端、配线架等辅助设备构成。
两相邻车站交换机通过实回线模拟中继相连，一旦车辆段交换机、传输设备及光线路发生故障，车站内部通信仍能保证，站间行车电话、轨旁电话等仍能畅通，不影响列车运营。
地铁通信系统包含各子系统功能图文介绍
地铁通信系统包含各子系统功能图文简介城市市轨道交通工程通信系统是直接为轨道交通运营、管理服务的，是保证列车安全、快速、高效运行的一种不可缺少的综合系统。
通信系统包括专用通信、警用通信、商用通信三个大系统。
1专用通信系统专用通信系统包括：传输系统、公务电话系统、专用电话系统、专用无线通信系统、视频监视系统（CCTV）、广播系统（PA）、时钟系统（CLK）、乘客信息系统（PIS）、集中告警系统、信息网络系统、综合电源系统及接地11个子系统。
（1）传输系统作为专用通信系统的基础网络，是城市轨道交通通信系统的重要子系统，它将为其它通信子系统和列车自动监控（ATS）、自动售检票（AFC）、门禁系统（ACS）等专业提供可靠的、冗余的通道。
（2）公务电话系统用于城市轨道交通内部的一般公务通信和城市轨道交通内部用户与公用电话网用户的电话联络。
在城市轨道交通专用电话系统（如：调度电话系统）出现重大故障时，公务电话系统可以作为专用电话的应急通信手段。
（3）专用电话系统为城市轨道交通工作人员提供用于运营、管理、维修等业务的专用电话系统，主要包括调度电话、站间行车电话、站（场）内电话等。
（4）无线通信系统是为了保证城市轨道交通能够安全、高密度、高效运营而建设的一个安全、可靠、有效的通信子系统，为运营固定用户（控制中心、车辆段调度员、车站值班员等）和移动用户（列车司机、防灾人员、维修人员）之间的语音和数据信息交换提供可靠的通信手段，它为行车安全、提高运输效率和管理水平、改善服务质量提供了重要保证；同时，在城市轨道交通运营出现异常情况和有线通信出现故障时，能迅速提供防灾救援和事故处理等指挥所需要的无线通信手段。
（5）视频监视系统是城市轨道交通维护和保证运输安全的重要手段,它能够为临时控制中心、控制中心的调度员、各车站值班员、列车司机等提供有关列车运行、防灾救灾、乘客疏导及运营管理等方面的视觉信息。
（6）广播系统是控制中心调度人员和车站值班员向乘客通告城市轨道交通列车运行以及安全、向导等服务信息、向工作人员发布作业命令和通知的通信设备。
地铁站后系统介绍
传输系统是通信系统中最重要的骨干系统，传输系统是一个基于光纤的 宽带综合业务数字传输网络，为各种业务信息提供多种宽窄带传输通道（包 括透明通道），构成传送语言、文字、数据和图像等各种信息的综合业务传 输网，称为OTN。光传输系统容量最少为2.5Gb/s。
手动报警按钮
感烟探测器
感温探测器
监视模块
接防火阀和气体 灭火控制盘等
控制模块
接消防警铃、 防火卷帘等
探测总线
手动报警按钮
感烟探测器
感温探测器
监视模块
控制模块
监视模块1 6U
监视模块n
消防壁挂电话
消防壁挂电话
接防火阀和气体 灭火控制盘等
接消防警铃、 防火卷帘等
消防电话插孔
BAS控制器
感温电缆敷设在电缆夹层
其中车站通风空调系统分为公共区通风空调系统、设备区通风空调系统和水
系统三部分，区间隧道通风系统分为区间隧道通风和车站隧道通风两部分。
1、公共区通风空调系统 城市轨道交通车站的站厅、站台层公共区是乘客活动的主要场所，也是
环控系统空调、通风的主要控制区。公共区的通风空调简称为大系统。车站 站厅与站台公共区通风空调采用双风机全空气系统，站台站厅层各配置的设 备有组合式空调机组、回/排风机、小新风机，承担公共区的通风空调负荷， 两套系统互为备用。组合式空调机组及回排风机均采用变频控制。
地铁门禁系统是以车站为单位，由车站控制室的车站级门禁系统工作站 对车站内设备房门禁设备进行统一管理。各车站的车站门禁系统管理工作站 通过光纤通讯网络将各站点的数据信息上传至中央级门禁系统。中央级门禁 系统统一管理全线门禁系统。
地铁综合监控系统介绍
地铁综合监控系统介绍地铁作为现代城市交通的重要组成部分，每天承载着数以万计的乘客穿梭于城市的地下。
为了确保地铁的安全、高效运行，地铁综合监控系统发挥着至关重要的作用。
地铁综合监控系统就像是地铁的“大脑”和“神经中枢”，它集成了多个子系统，对地铁的各种设备和运行状态进行实时监测、控制和管理。
这个系统能够收集、处理和分析大量的数据，从而为运营人员提供准确、及时的信息，帮助他们做出明智的决策。
地铁综合监控系统通常包括以下几个主要部分：首先是环境与设备监控系统（BAS）。
它负责监控地铁车站和隧道内的环境参数，比如温度、湿度、空气质量等，同时对通风、空调、给排水等设备进行控制。
通过 BAS 系统，能够确保地铁内部的环境舒适，为乘客提供良好的乘车体验，并且保障设备的正常运行。
其次是电力监控系统（PSCADA）。
地铁的运行离不开电力供应，PSCADA 系统主要对供电系统进行监控和管理，包括变电站的设备、接触网的状态等。
它能够实时监测电力参数，及时发现并处理电力故障，确保地铁供电的稳定和可靠。
还有火灾自动报警系统（FAS）。
地铁处于相对封闭的地下空间，一旦发生火灾，后果不堪设想。
FAS 系统能够及时探测到火灾的发生，并迅速发出警报，联动其他系统采取灭火和疏散措施，最大程度地保障乘客和工作人员的生命安全。
此外，还有门禁系统（ACS）。
ACS 对地铁车站内的重要区域进行出入控制，只有授权人员能够进入特定区域，这有助于保障地铁设施的安全和正常运营秩序。
地铁综合监控系统的工作原理是通过分布在地铁各个部位的传感器和监测设备，采集各种数据，如设备运行状态、环境参数、客流量等。
这些数据通过网络传输到中央控制室的服务器中，经过处理和分析后，以直观的图形、表格等形式展示在监控屏幕上。
运营人员可以通过操作终端，对相关设备进行远程控制和调度。
例如，当某个车站的温度过高时，BAS 系统会自动调整空调的运行参数，或者当某段线路的电力出现异常时，PSCADA 系统会立即发出警报并采取相应的保护措施。
地铁的各系统简介.概要
备忘录电话传真网络错误! 未知的用户属性名称。
错误! 未知的用户属性名称。
地铁的系统功能一、概述地铁是地下铁道的简称。
它是一种独立的有轨交通系统，不受地面道路情况的影响，能够按照设计的能力正常运行，从而快速、安全、舒适地运送乘客。
地铁效率高，无污染，能够实现大运量的要求，具有良好的社会效益。
地铁是有轨交通，其运输组织、功能实现、安全保证均应遵循有轨交通的客观规律。
在运输组织上要实行集中调度、统一指挥、按运行图组织行车；在功能实现方面，各有关专业如隧道、线路、供电、车辆、通信、信号、车站机电设备及消防系统均应保证状态良好，运行正常；在安全保证方面，主要依靠行车组织和设备正常运行来保证必要的行车间隔和正确的行车经路。
为了保证地铁列车运行安全、正点，在集中调度、统一指挥的原则下，行车组织、设备、车辆检修、设备运行管理、安全保证等均由一系列规章制度来规范。
地铁是一个多专业多工种配合工作、围绕安全行车这一中心而组成的有序联动、时效性极强的系统。
2地铁中采用了以电子计算机处理技术为核心的各种自动化设备，从而代替人工的、机械的、电气的行车组织、设备运行和安全保证系统。
如ATC（列车自动控制）系统可以实现列车自动驾驶、自动跟踪、自动调度；SCADA （供电系统管理自动化）系统可以实现主变电所、牵引变电所、降压变电所设备系统的遥控、遥信、遥测；BAS （环境监控系统）和FAS（火灾报警系统）可以实现车站环境控制的自动化和消防、报警系统的自动化；AFC（自动售检票系统）可以实现自动售票、检票、分类等功能。
这些系统全线各自形成网络，均在OCC（控制中心）设中心计算机，实行统一指挥，分级控制。
地铁路网的基本型式有：单线式、单环线式、多线式、蛛网式。
每一条地铁线路都是由区间隧道（地面上为地面线路或高架线路）、车站及附属建筑物组成。
车站按其功能分为四种：1、中间站：只供乘客乘降用，此类车站数量最多。
2、折返站：在中间站设有折返线路设备即称为折返站，一般在市区客流量大的区段设立，可以满足乘客需要，同时节省运营开支。
地铁通信系统设计简介
专用电话
站间行车 直通电话 区间电话
6
二、各子系统的功能：
1）专用通信系统 视频监控系统
为控制中心调度员、车站值班员、列车司机等提供有关列车运行、防 灾、救灾及乘客疏导等方通告列车运行以及安全、向导等服务 信息，向工作人员发布作业命令和通知
广播系统
2、目前流行的制式：MSTP、OTN、RPR、IP 无线系统
为中心、车辆段、车站调度员与列车司机、防灾、维修、公安等移动 用户之间提供通信，同时满足行车安全、应急抢险的需要。 调度电话系统
中心调度员与车站、停车场、车辆段值班员以及与办理行车业务直接 相关的工作人员进行调度通信 公务及专用电话系统
公务电话用于地铁各部门间进行公务通话及业务联系
3
商业通信系统
传输系统 移动电话引入系统 集中告警系统 电源及接地系统 通信线路
4
公安通信系统
传输系统 公安视频监控系统 警用集群无线系统 计算机网络系统 有线电话系统 集中告警系统 电源及接地系统 通信线路
5
二、各子系统的功能： 1）专用通信系统 传输系统：
1、为本专业其他子系统及其他专业提供信息传输通道，这些信息包括 （语音、文本、图像）,其他专业包括信号、AFC、PSCADA、BAS、 FAS等。
电源：为各子系统不间断、无瞬变的供电 接地：确保人身、通信设备安全和通信设备的正常工作 通信线路 光缆+电缆 安防系统 保证停车场、车辆段、主变电站、桥梁及区间线路类型转换区段等易 侵入地段的安全。
8
二、各子系统的功能： 2）商业通信系统
将手机、广播、数字电视等信号引入地下区间，使乘客在乘坐地铁时 可以享受到同地面一样的通信、信息服务 传输系统
11
提纲： 1、通信系统的构成 2、各子系统的功能 3、设计阶段的划分及工作内容
地铁的原理和使用原理
地铁的原理和使用原理
地铁的原理是基于轨道交通系统，其主要包括以下几个方面的原理和使用原理：
1. 地铁车辆的运行原理：地铁车辆是由电力驱动的，通过电动机带动车轮转动，实现车辆的运行。
通常地铁车辆采用集电装置吸取架空电缆或者第三轨的电力，然后通过车轮与轨道传递电能，驱动车辆前进。
地铁车辆的制动系统、转向系统等也是确保地铁安全运行的关键部件。
2. 地铁的供电系统原理：地铁的供电系统主要有两种形式，一种是架空电缆供电，通过高架或者地下的电缆来供电；另一种是第三轨供电，通过在轨道旁边设置一条带电的第三轨供电。
通过供电系统，地铁车辆可以获取所需的电能，保证正常运行。
3. 地铁的信号控制原理：地铁的信号控制系统用于控制各个车辆在轨道上行驶的速度和距离，以确保车辆之间保持安全距离，避免发生碰撞和事故。
信号控制系统通过信号灯、电子设备等手段，根据车辆位置和速度信息，向车辆发送指令，要求其减速、停车或继续前进。
4. 地铁的使用原理：地铁的使用原理包括乘客进出车辆的方式、车站管理和安全控制等。
乘客通常在地铁站内购票或者使用电子支付等方式购买车票，并按照规定的通道和出入口进出车站。
车站管理和安全控制包括人流控制、安全检查、应急预案等方面，保证乘客的安全和地铁的正常运营。
总的来说，地铁的原理是通过电力驱动车辆在轨道上运行，同时借助供电系统、信号控制系统和车站管理等手段，实现地铁的安全、高效运营。
地铁的各系统简介..
备忘录电话传真网络错误! 未知的用户属性名称。
错误! 未知的用户属性名称。
地铁的系统功能一、概述地铁是地下铁道的简称。
它是一种独立的有轨交通系统，不受地面道路情况的影响，能够按照设计的能力正常运行，从而快速、安全、舒适地运送乘客。
地铁效率高，无污染，能够实现大运量的要求，具有良好的社会效益。
地铁是有轨交通，其运输组织、功能实现、安全保证均应遵循有轨交通的客观规律。
在运输组织上要实行集中调度、统一指挥、按运行图组织行车；在功能实现方面，各有关专业如隧道、线路、供电、车辆、通信、信号、车站机电设备及消防系统均应保证状态良好，运行正常；在安全保证方面，主要依靠行车组织和设备正常运行来保证必要的行车间隔和正确的行车经路。
为了保证地铁列车运行安全、正点，在集中调度、统一指挥的原则下，行车组织、设备、车辆检修、设备运行管理、安全保证等均由一系列规章制度来规范。
地铁是一个多专业多工种配合工作、围绕安全行车这一中心而组成的有序联动、时效性极强的系统。
2地铁中采用了以电子计算机处理技术为核心的各种自动化设备，从而代替人工的、机械的、电气的行车组织、设备运行和安全保证系统。
如ATC（列车自动控制）系统可以实现列车自动驾驶、自动跟踪、自动调度；SCADA （供电系统管理自动化）系统可以实现主变电所、牵引变电所、降压变电所设备系统的遥控、遥信、遥测；BAS （环境监控系统）和FAS（火灾报警系统）可以实现车站环境控制的自动化和消防、报警系统的自动化；AFC（自动售检票系统）可以实现自动售票、检票、分类等功能。
这些系统全线各自形成网络，均在OCC（控制中心）设中心计算机，实行统一指挥，分级控制。
地铁路网的基本型式有：单线式、单环线式、多线式、蛛网式。
每一条地铁线路都是由区间隧道（地面上为地面线路或高架线路）、车站及附属建筑物组成。
车站按其功能分为四种：1、中间站：只供乘客乘降用，此类车站数量最多。
2、折返站：在中间站设有折返线路设备即称为折返站，一般在市区客流量大的区段设立，可以满足乘客需要，同时节省运营开支。
城市轨道交通车站主要设备
.
1.自动扶梯与电梯
电梯简介
在城市轨道交通车站中，根据无障 碍设计要求，在车站站房区内，站 厅层至站台层之间应该设垂直电梯， 以方便残疾人及携带重行李的旅客 通行。
其优点是极为方便，为乘客和携带 重物的乘客提供了便利。其缺点是 运送效率低，发生故障时极容易引 起恐慌、营救工作开展方便。
6.通风系统
地铁通风系统简介：
.
7.给排水系统
给排水系统简介：
给排水系统是任何建筑都必不可少的重要组成部分。一般建筑物的给排水系统包括生活给水系统、生活 排水系统和消防系统，这几个系统都是楼宇自动化系统重要的监控对象。
由于消防水系统与火灾自动报警系统、消防自动灭火系统密切，国家技术规范规定消防给水应由消防系 统统一控制管理，因此，消防给水系统由消防联动控制系统进行控制。
城市轨道交通车站主要设备
制作人：陈仕波
.
车站主要设备有哪些？
1.自动扶梯与电梯 2.AFC系统 3.屏蔽门
4.综合监控系统
.
5.中央空调 6.通风系统 7.给排水系统
1.自动扶梯与电梯
自动扶梯简介
在城市轨道交通车站中，自动 扶梯的用途主要是解决乘客的 快速疏散，即列车到达后，大 量乘客从候车站台向地面站厅 疏散。由于车站的候车站厅一 般离开地面5~7m，甚至 7~10m,乘客的上下只能依赖 于楼梯，而自动扶梯则提供了 一种自动输送乘客的能力，满 足了乘客对乘降舒适度的要求 。
.
4.综合监控系统
地铁综合监控构成原则：
1）综合监控系统应围绕行车和行车指挥、防灾和安全、乘客服务等开展设计，以进一步提高运 营行车管理的水平。 2）综合监控系统面向的对象主要包括控制中心的各中央调度员（行调、电调、环调、值班调度 和值班主任助理）、车站控制室的值班人员和车辆段维修中心的系统维护人员等。综合监控系统 应满足以上这些岗位的功能要求。 3）综合监控系统的故障告警功能，分别在控制中心、车辆段维修中心以及车站维修工班实现， 在控制中心综合监控系统应能采集相关集成系统的重要设备故障的汇总信息，以方便中央调度人 员的维护管理工作；另外在车辆段维修中心以及车站维修工班应能采集相关集成系统的重要设备 故障信息，并具备对所采集信息进行汇总统计的功能，从而方便车辆段维修以及车站维修工班人 员进行日常的系统设备的维护工作。 4）当出现异常情况由正常运行模式转为灾害运行模式时，综合监控系统应能迅速转变为应急模 式，为防灾、救援和事故处理指挥提供方便。 5）地铁自动化系统应由上位监控层、中间控制层和末端设备层三层构成；综合监控系统属于上 位监控层，是由控制中心、车站综合监控系统的交换机、服务器、工作站和前置处理器（FEP） 等设备组成；中间控制层和末端设备层由相关接入系统和现场设备组成。
地铁车辆部件定义
地铁车辆部件定义地铁车辆是城市公共交通系统中重要的组成部分，由各种各样的部件组成。
这些部件包括但不限于以下几种：1. 车体：地铁车体是车辆的主要部分，通常由钢铁制成，具有强度高、耐用性好的特点。
车体通常由车身、车门、顶棚、底盘等组成。
2. 传动系统：传动系统是地铁车辆的关键部分，它负责将电力或机械能转化为车辆的运动能力。
传动系统通常由电机、传动轴、齿轮系统、联轴器等组成。
3. 刹车系统：刹车系统用于控制地铁车辆的速度和停车。
它包括主要刹车系统和辅助刹车系统。
主要刹车系统通常是气压刹车或电子刹车，辅助刹车系统常见的有手动刹车、紧急刹车等。
4. 能源供应系统：地铁车辆通常由集电装置、发电机或电池等供电。
集电装置用于从供电轨道上获取电能，发电机或电池则将电能转化为车辆所需的电力。
5. 空调系统：地铁车辆通常配备空调系统，以提供舒适的乘车环境。
空调系统包括空调机组、送风管道、空调控制系统等。
6. 轮轨系统：地铁车辆与轨道之间的接触部分，包括轮轴、轮胎、导轨等。
轮轨系统的设计和制造对车辆的行驶平稳性、抓地力和减震效果具有重要影响。
7. 电气控制系统：电气控制系统用于控制车辆的启动、加速、制动和其他行车功能。
它包括主控制器、信号系统、防滑系统等。
8. 客户信息系统：地铁车辆通常配备客户信息系统，用于向乘客提供列车到站信息、运行状态等相关信息。
总的来说，地铁车辆的部件包括车体、传动系统、刹车系统、能源供应系统、空调系统、轮轨系统、电气控制系统和客户信息系统等。
这些部件的设计和制造对地铁车辆的安全性、舒适性和可靠性起着至关重要的作用。
地铁工作原理
地铁工作原理
地铁工作原理是建立在轨道交通系统上的一种地下交通工具。
地铁由列车、轨道、供电系统、信号系统等多个部分组成，通过这些部分的协调配合来正常运行。
首先，地铁的轨道是固定在地下或地面上的一系列平整的钢铁轨道。
轨道是地铁列车行驶的基础，同时也是列车所依赖的导向线，确保列车的稳定和平稳行驶。
地铁列车，又称为地铁车辆，是承载乘客的车辆。
地铁列车分为头车和中间车厢，它们通常由钢材制成，外部覆盖有轻质防火材料。
地铁列车内部设有座椅和扶手，以提供乘客的舒适度和安全性。
供电系统是地铁运行的重要组成部分，它将电能传输给地铁列车。
供电系统通常采用第三轨供电方式，在轨道旁边铺设一条可以输送电能的导电轨。
当地铁列车行驶时，与导电轨接触的集电靴可以将电能传导给列车，以提供动力。
地铁信号系统是确保地铁运行安全的重要系统之一。
信号系统通过安装在轨道旁边的信号设备和车载设备来监控地铁列车的运行情况。
信号系统可以检测到轨道上的列车位置，并通过信号灯显示给驾驶员，以控制列车的速度和行驶方向，保证列车之间保持安全的距离。
地铁工作原理可以总结为轨道提供行驶导向，列车通过供电系统获取动力，信号系统监控列车运行情况，通过这些协同配合
的部件组成，地铁可以安全、高效地运行，为人们提供便捷的出行方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
备忘录电话传真网络错误! 未知的用户属性名称。
错误! 未知的用户属性名称。
地铁的系统功能一、概述地铁是地下铁道的简称。
它是一种独立的有轨交通系统，不受地面道路情况的影响，能够按照设计的能力正常运行，从而快速、安全、舒适地运送乘客。
地铁效率高，无污染，能够实现大运量的要求，具有良好的社会效益。
地铁是有轨交通，其运输组织、功能实现、安全保证均应遵循有轨交通的客观规律。
在运输组织上要实行集中调度、统一指挥、按运行图组织行车；在功能实现方面，各有关专业如隧道、线路、供电、车辆、通信、信号、车站机电设备及消防系统均应保证状态良好，运行正常；在安全保证方面，主要依靠行车组织和设备正常运行来保证必要的行车间隔和正确的行车经路。
为了保证地铁列车运行安全、正点，在集中调度、统一指挥的原则下，行车组织、设备、车辆检修、设备运行管理、安全保证等均由一系列规章制度来规范。
地铁是一个多专业多工种配合工作、围绕安全行车这一中心而组成的有序联动、时效性极强的系统。
2地铁中采用了以电子计算机处理技术为核心的各种自动化设备，从而代替人工的、机械的、电气的行车组织、设备运行和安全保证系统。
如ATC（列车自动控制）系统可以实现列车自动驾驶、自动跟踪、自动调度；SCADA （供电系统管理自动化）系统可以实现主变电所、牵引变电所、降压变电所设备系统的遥控、遥信、遥测；BAS （环境监控系统）和FAS（火灾报警系统）可以实现车站环境控制的自动化和消防、报警系统的自动化；AFC（自动售检票系统）可以实现自动售票、检票、分类等功能。
这些系统全线各自形成网络，均在OCC（控制中心）设中心计算机，实行统一指挥，分级控制。
地铁路网的基本型式有：单线式、单环线式、多线式、蛛网式。
每一条地铁线路都是由区间隧道（地面上为地面线路或高架线路）、车站及附属建筑物组成。
车站按其功能分为四种：1、中间站：只供乘客乘降用，此类车站数量最多。
2、折返站：在中间站设有折返线路设备即称为折返站，一般在市区客流量大的区段设立，可以满足乘客需要，同时节省运营开支。
3、换乘站：既用于乘客乘降又为乘客提供换乘的车站。
4、终点站：地铁线路两端的车站，除了供乘客上下或换乘外，通常还供列车停留、折返、临修及检修使用。
2二、地铁车辆地铁车辆是城市轨道交通系统的重要组成部分，也是技术含量较高的机电设备。
地铁车辆应具有先进性、可靠性和实用性，应满足容量大、安全、快速、美观和节能的要求。
地铁车辆有动车（M，Motor）和拖车（T，Trailer）、带司机室车和不带司机室车等多种形式。
动车本身带有动力牵引装置，拖车本身无动力牵引装置；动车又分为带有受电弓的动车和不带受电弓的动车。
地铁车辆在运营时一般采用动拖结合、固定编组，形成电动列车组。
由于它本身带有动力牵引装置，兼有牵引和载客两大功能，因此和铁路列车不同，不需要再连挂单独的机车。
一般地铁车辆由以下七部分组成：（1）车体车体是容纳乘客和司机驾驶（对于有司机室的车辆）的地方，又是安装与连接其他设备和部件的基础。
一般有底架、端墙、侧墙及车顶等。
（2）动力转向架和非动力转向架动力转向架和非动力转向架装置位于车体和轨道之间，用来牵引和引导车辆沿着轨道行驶，承受与传递来自车体及线路的各种载荷并缓冲其动力作用，是保证车辆运行品质的关键部位。
一般由构架、弹簧悬挂装置、轮对轴箱装置和制动装置等组成。
（3）牵引缓冲连接装置车辆编组成列安全运行必须借助于连接装置。
为了改善列车纵向平稳性，一般在车钩的后部装设缓冲装置，以缓和列车的冲动。
（4）制动装置制动装置是保证列车安全运行所不可少的装置。
城市轨道车辆制动装置除常规的空气制动装置外，还有再生制动、电阻制动和磁轨制动等。
（5）受流装置2从接触导线（接触网）或导电轨（第三轨）将电流引入动车的装置称为受流装置或受流器。
受流装置按其受流方式可分为以下几种形式：a、杆形受流器；b、弓形受流器；c、侧面受流器；d、轨道式受流器；e、受电弓受流器。
（6）车辆内部设备车辆内部设备包括服务于乘客的车体内的固定附属装置和服务于车辆运行的设备装置。
属于前者的有车电、通风、取暖、空调、座椅、拉手等。
服务于车辆运行的设备装置大多吊挂于车底架，如蓄电池箱、继电器箱、主控制箱、电动空气压缩机组、总风缸、电源变压器、各种电气开关和接触器箱等。
（7）车辆电气系统车辆电气包括车辆上的各种电气设备及其控制电路。
按其作用和功能可分为主电路系统、辅助电路系统和控制电路系统三个部分。
三、地铁信号信号设备的主要作用是保证行车的安全和提高线路的通过能力，包括信号装置、联锁装置、闭塞装置等。
信号装置是指示列车运行条件的信号及附属设备；联锁装置是保证在车站范围内，行车和调车安全及提高通过能力的设备；闭塞装置是保证在区间内行车安全及提高通过能力的设备。
在车站上，铺设有许多条线路，线路之间用道岔联结。
列车在车站内运行的路径，叫做进路。
进路由道岔位置决定。
进路要有信号机防护，道岔位置不对，或者进路上有车，防护此条进路的信号机就不能开放，从而保证列车的运行安全。
道岔、进路和信号三者之间相互制约、相互依存的关系称为联锁。
实现联锁的设备叫做联锁设备。
把许多道岔、进路和信号机用电气方法集中控制和监督，并实现它们联锁的设备，叫做电气集中设备。
由车站向区间发车时必须确定区间内无车，还要防止两个车站在同一线路上向同区间发车。
这种按照一定的方法组织列车在区间内的运行，一般称为行车闭塞，用来联络的设备称为闭塞设备。
常用的闭塞设备有自动闭塞、半自动闭塞及电气路签闭塞等。
地铁采用自动闭塞设备。
四、地铁通信2地铁通信是构成地铁各部门之间有机联系、实现运输集中统一指挥、行车调度自动化、列车运行自动化、提高运输效率的必备工具与手段。
地铁通信按其用途来分，可分为地区自动通信、地铁专用通信、有限广播、闭路电视、无线通信以及子母钟报时系统、会议系统、传真及计算机通信系统；按信息传输的媒介可分为有线通信和无线通信，有线通信又可分为光缆和电缆通信。
地铁通信是既能传输语言，又能传输文字、数据、图像等各种信息的综合数字通信网。
五、地铁供电地铁的供电系统是为地铁运营提供电能的。
地铁列车是电力牵引的电动列车，其动力是电能；此外，地铁中的辅助设施包括照明、通风、空调、排水、通信、信号、防灾报警、自动扶梯等，也都依赖电能。
地铁供电电源一般取自城市电网，通过城市电网一次电力系统和地铁供电系统实现输送或变换，然后以适当的电压等级供给地铁各类设备。
根据用电性质的不同，地铁供电系统可分为两部分：由牵引变电所为主组成的牵引供电系统和以降压变电所为主组成的动力照明供电系统。
六、地铁环境控制与车站设备2为了保证地铁安全正常运行，应在地铁内设置环境控制设备和各类必需的车站辅助设备，包括：通风、空调、给排水、消防、自动扶梯、直升电梯、动力、照明、旅客引导等系统设备。
现代化程度较高的地铁还配置了自动售检票系统、车站设备自控系统、屏蔽门等。
给排水系统用来提供地铁运营中生产、生活和消防用水，收集并排除地下渗透水和生产、生活产生的废水、污水。
地铁给水系统的水源一般取自城市自来水。
地铁消防系统分中央和车站两级。
中央级的主要功能是：监视全线消防设备状态；火灾时，指挥全线消防抢险活动；控制全线有关消防设备的运行。
车站级的主要功能是：监视车站消防设备运行情况，接受各类报警信息；控制车站及相邻区间内消防设备的动作，实施灭火活动；与中央级间进行必要的信息传输。
地铁车站里的辅助设备包括：自动扶梯、直升电梯、卷帘门、防洪门、旅客引导、照明、售检系统、车站设备自控系统等。
根据需要还可设置屏蔽门和防核辐射门等。
七、地铁运输组织地铁运输组织主要是列车运行组织和接发列车组织。
在列车运行组织工作中，根据地铁吸引的城市人员上下班（学）等客运流量、流向的实际情况，在基本列车运行图中编划出早、晚客流高峰时段密集开行列车的阶段运行计划；同时，还编制出各种节假日、春运等形式列车运行图，以便最大限度地满足城市人民对地铁运输的各种需要。
FAS(FireAlarmSystem)是火灾报警系统，火灾报警系统(FAS)在组网上具有自己的网络结构和布线系统,以实现在任何情况下,该系统都可以独立的操作、运行和管理。
随着计算机技术和网络技术的发展,火灾报警系统已具有同楼宇管理系统(BMS)联网的能力,并提供楼宇自控系统、综合保安管理系统、广播系统以及有线/无线通讯系统等在发生火灾时提供相应的联动功能。
地铁FAS系统由主控(控制中心)和分控(车站、车场、车辆段)两级管理。
控制中心设防灾监控中心，负责监视全线防灾设备运行状态、接收报警信号、发布救灾指令等。
车站防灾监控负责接收车站灾害报警，及时与指挥中心联络，并接收中心防灾指令，控制设备。
2地铁FAS系统功能介绍： 1、 FAS中央功能 1）FAS中央级监控功能主监视铁全线各车站、区间隧道、控制中心大楼、车辆段、停车场、主变电站等下属所有区域火灾报警、消防联动和故障情况，火灾发生时承担全线防灾指挥中心功能。
2）自动采集、显示、记录、存储车站内火灾信息，存储操作人员各项记录，并能进行历史档案管理。
3）火灾发生实际情况，可自动或手动选择预定方案，向车站级控制是发出消防救灾指令和安全疏散命令，指挥救灾工作开展。
4）设置火灾报警外线电话，并与119报警台通报有关车站火灾灾情。
5）接受主时钟信息，使FAS时钟与主时钟同步。
6）火灾报警时，中央级图形计算机自动弹出相应报警区域平面图，并发出声光报警。
火灾报警具有高优先级，当同时存火灾及其他报警时，会优先报火警。
2、FAS车站级功能FAS车站级功能主要有监视，报警，控制以及他系统联动等：1）监视模式 2）报警模式 3）消防联动模式 4）防灾通信模式 5）防灾报警分机集成化功能 6）防灾报警分机之间网络通信功能是依托多媒体网络技术，以计算机系统为核心，以车站和车载显示终端为媒介向乘客提供信息服务的系统，使乘客通过正确的服务信息引导，安全、便捷地乘坐轨道交通。
PIS在正常情况下，提供乘车须知、列车到发时间、列车时刻表、管理者公告、政府公告、出行参考等实时动态的多媒体信息；在火灾、阻塞及恐怖袭击等非正常情况下，提供动态紧急疏散提示。
作为地铁公司与乘客之间最直观的信息交互平台，PIS系统所有实时播放的媒体流不能出现图像马赛克、声音停顿的情况，这需要有线网络、车地无线通信网均有足够的带宽和良好的QoS保障机制，同时网络的可靠性要求也非常高，不能因为网络的中断导致PIS系统故障。
2SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统。
SCADA系统是以计算机为基础的DCS与电力自动化监控系统；它应用领域很广，可以应用于电力、冶金、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。
