项目5：多台电动机的顺序启动和停止的PLC控制
PLC基本指令的运用—台电动机顺序启动控制程序设计
M8000：运行监控用，PLC运行时M8000接通。 M8002：仅在运行开始瞬间接通的初始脉冲特殊辅助继电器。 M8011～M8014分别是10ms，100ms，1s和1min时钟脉冲。
(3)特殊辅助继电器M8000～M8255（256点）
➢线圈驱动型
由用户程序驱动其线圈，使PLC执行特定的操作，用户并不使用它们的触点。例如：
M8030：其线圈“通电”后，“电池电压降低”发光二极管熄灭。 M8033：PLC停止时，所有输出继电器的状态保持不变。 M8034：其线圈“通电”后，禁止1 2
3
4
1
PLC中的定时器相当于继电控制系统的时间继电器，它在程序中的基本功能是延时控 制，但利用定时器可以组成丰富多彩的时时序序逻逻辑电电路路。
3~
3台电动机顺序起动控制 程序设计
（一）分配I/O地址
三个接触 器线圈
起动 停止
热继电器 为什么将三个 热继电器的触 点串联在一起
（二）程序设计
控制第二 台电机
控制第三 台电机
第一台电机 定时5S
第二台电机 定时10S
第三台电机
辅助继电器
知识目标
1 2
1
PLC 内有很多辅助继电器，它们都不能接收外部的输入信号，也不能直接驱动外部负载，在 PLC 内部只 起传递信号的作用，不与 PLC 外部发生联系，是一种内部的状态标志，作用相当于继电器控制系统中的
(2)掉电保持辅助继电器M500～M1023（524点）
某些控制系统要求记忆电源中断瞬时的状态，重新通电后再现其状态，掉电保持辅助继电器可以用于这种场合。
(3)特殊辅助继电器M8000～M8255（256点）
特殊辅助继电器共256点，它们用来表示PLC的某些状态，提供时钟脉冲和标志(如进位、借位标志)， 设定PLC的运行方式，或者用于步步进顺控控、禁禁止中断断、设定计数数器器是加计数还是减计数等。特殊辅 助继电器分为两类：

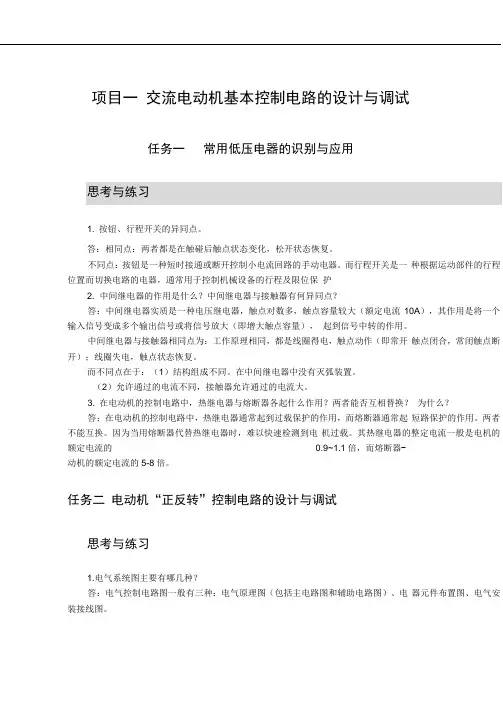

PLC应用技术项目化教程(S7-200)习题答案-李海波徐瑾瑜主编
项目一交流电动机基本控制电路的设计与调试任务一常用低压电器的识别与应用1. 按钮、行程开关的异同点。
答：相同点：两者都是在触碰后触点状态变化，松开状态恢复。
不同点：按钮是一种短时接通或断开控制小电流回路的手动电器。
而行程开关是一种根据运动部件的行程位置而切换电路的电器，通常用于控制机械设备的行程及限位保护2. 中间继电器的作用是什么？中间继电器与接触器有何异同点？答：中间继电器实质是一种电压继电器，触点对数多，触点容量较大（额定电流10A），其作用是将一个输入信号变成多个输出信号或将信号放大（即增大触点容量），起到信号中转的作用。
中间继电器与接触器相同点为：工作原理相同，都是线圈得电，触点动作（即常开触点闭合，常闭触点断开）；线圈失电，触点状态恢复。
而不同点在于：（1）结构组成不同。
在中间继电器中没有灭弧装置。
（2）允许通过的电流不同，接触器允许通过的电流大。
3. 在电动机的控制电路中，热继电器与熔断器各起什么作用？两者能否互相替换？为什么？答：在电动机的控制电路中，热继电器通常起到过载保护的作用，而熔断器通常起短路保护的作用。
两者不能互换。
因为当用熔断器代替热继电器时，难以快速检测到电机过载。
其热继电器的整定电流一般是电机的额定电流的0.9~1.1倍，而熔断器-动机的额定电流的5-8倍。
任务二电动机“正反转”控制电路的设计与调试思考与练习1.电气系统图主要有哪几种？答：电气控制电路图一般有三种：电气原理图（包括主电路图和辅助电路图）、电器元件布置图、电气安装接线图。
丨■HI 'I .灯*IIsetSJ—d*任务三电动机“ - -△转换”控制电路的设计与调试 2.试用两个复合式按钮设计电动机"正一反一停”控制电路。
FUI对于一台大功率（10kW 以上）的电动机，若要正反转时都能够实现 -△降压起动,则如何进行控制电路的设计？I卜屮1FUJ思考与练习项目二PLC基本指令的运用任务一S7-200系列PLC系统概述1. PLC有哪些特点？答：PLC有以下特点：（1 ）可靠性高，抗干扰能力强；（2）通用性强，使用方便；（3）采用模块化结构，使系统组合灵活方便；（4）编程语言简单、易学，便于掌握；（5）系统设计周期短；（6）安装简单、调试方便、维护工作量小。
PLC毕业课程设计--PLC控制的三台带式电机顺序启停
PLC 课程设计报告课题:PLC控制的三台带式电机顺序启停院系：机电工程系专业：机电一体化班级：10机电2班学号：姓名：指导老师：答辩日期：2012年6月27日一、课程设计的目的1、对所学的PLC知识的综合巩固应用2、巩固练习PLC程序的设计能力3、巩固练习运用组态软件及组态设计4、提高PLC控制系统的安装与调试能力5、提高自学能力二、课程设计的任务图（1）如图（1）带式输送系统输送带上的工件，而带的传动是由与带轮轴相联动的三台电机M1、M2、M3的启停来分别顺序启停控制。
1、设计要求：合理利用PLC硬件和软件的资源相结合，合理布置输入和输出端口，合理应用PLC的各种指令，使程序简单易懂便于维修，且能够完成用PLC的分别控制三台电机M1、M2、M3的启停要求。
运用组态软件进行组态设计，使用组态控制面板分别控制三台电机M1、M2、M3的启停要求。
2、控制要求：带式输送系统由三台带式电动机M1、M2、M3组成，它们分别由继电器KM1、KM2、KM控制着，系统设有总开关SQ1、手动/自动启动开关SQ2，当SQ2处于“ON”位置时为自动启动，自启动的启停时间可以进行设置修改。
每台电机设有启停按钮，供手动启停用。
①自动启动时，先启动M3，经过设置的时间后M2启动，再经过设置的时间后M1启动。
停车时先停M1，经过设置的时间后M2停，再经过设置的时间后M3停。
②手动启动时，要先按M3的启动开关，再按M2的启动开关，最后按M1的启动开关，如果不按顺序启动，电机就无法启动。
停车的顺序正好与启动相反。
三、课程设计的任务分析1、用PLC来实现三台带式电机的顺序启停控制的可行性PLC是存储控制的一种装置，其控制功能是通过存放在存储其内的程序来实现的，若需要对控制要求做修改的话，只需改变内部的程序便可，使硬件软件化，因此它在工业控制中的地位越来越高，它具有以下特点：可靠性高，编程简单易学，通用性强，使用方便，系统设计周期短，对生产改变适应性强，安装简单，调试方便，适应工业环境。
PLC控制三台电机的顺序启动
PLC控制三台电机的顺序启动一、前言PLC是现代工业自动化控制系统的主要设备之一，它已经在许多领域得到了广泛地应用。
其中，PLC控制电机的顺序启动是常见的应用之一。
本文将介绍如何通过PLC控制三台电机的顺序启动，实现自动化生产。
1. PLC控制器PLC控制器可以看作是自动化控制系统的“大脑”，用于控制和监测工业自动化过程。
PLC控制器通常具有输入、输出、CPU和存储器等功能模块。
PLC控制器的输入部分用于接收传感器或其他外部设备的信号，输出部分控制操作接触器和其他执行器的开关状态。
CPU和存储器用于处理和存储控制程序和数据。
2. 电机控制电路电机控制电路用于控制电机的启停、方向、速度等。
在三台电机的顺序启动中，我们需要将它们分组。
本文将三台电机分为A、B、C组，按顺序启动，其中A组最先启动，C组最后启动。
3. 顺序控制程序顺序控制程序是PLC控制器上的程序，用于控制电机的顺序启动。
程序通常是用一种类似程序语言的语言编写的，有许多不同的编程语言可用于编写。
4. 系统示意图三台电机顺序启动的系统示意图如下所示：电源 ------------------------------------ PLC控制器----------------------------------- 电机控制电路A组电机--------B组电机--------C组电机三、运行原理三台电机启动的顺序依次为A组电机、B组电机和C组电机。
PLC控制器按照程序指令控制电机的启动。
当PLC控制器接收到开始信号时，它将控制A组电机启动。
一旦A组电机启动，PLC控制器将控制B组电机启动。
当B组电机启动时，PLC控制器将控制C组电机启动。
当C组电机启动时，整个系统就完成了顺序启动的过程。
四、总结。
3台电动机自动顺序启停PLC控制
1、引言可编程序控制器,就是集计算机技术、自动化技术、通信技术于一体的通用工业控制装置,简称PLC。
它就是一个以微处理器为核心的数字运算操作的电子系统装置,专为在工业现场应用而设计,它采用可编程序的存储器,用以在其内部存储执行逻辑运算、顺序控制、定时/计数与算术运算等操作指令,并通过数字式或模拟式的输入、输出接口,控制各种类型的机械或生产过程。
PLC就是微机技术与传统的继电接触控制技术相结合的产物,它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性与灵活性差的缺点,充分利用了微处理器的优点,又照顾到现场电气操作维修人员的技能与习惯,特别就是PLC的程序编制,不需要专门的计算机编程语言知识,而就是采用了一套以继电器梯形图为基础的简单指令形式,使用户程序编制形象、直观、方便易学;调试与查错也都很方便。
用户在购到所需的PLC后,只需按说明书的提示,做少量的接线与简易的用户程序编制工作,就可灵活方便地将PLC应用于生产实践。
以PLC为主构成的控制系统具有可靠性高、控制功能强大、性价比高等优点,就是目前工业自动化的首选控制装置。
故本设计中采用PLC集中控制的办法,利用PLC 简单可视化的程序,对3台电动机实现顺序起停控制,可以通过手动实现,也可以通过延时实现自动起停控制,延时时间可以在线设置,并通过指示灯显示各电动机的运行状态。
本设计广泛应用在港口、电厂、煤矿、钢铁企业、水泥、粮食以及轻工业的生产线。
既可以运送散状物料,也可以运送成件物品。
还可应用于装船机、卸船机、堆取料机等连续运输移动机械。
通过本设计对所学的PLC知识综合巩固应用,巩固练习运用组态软件及组态设计,提高对PLC控制系统的设计、安装与调试能力。
2、 PLC选型世界上PLC产品可按地域分成三大流派:美国、欧洲与日本。
日本的PLC技术就是由美国引进的,但日本的主推定位在小型PLC上,在小型机领域中颇具盛名。
某些用欧美的中型机或大型机才能实现的控制,日本的小型机就可以解决。
用PLC实现三台电动机顺序启停控制
T38
S0.3
( SCRT )
( SCRE ) S0.3 SCR
SM0.0 I0.1
Q0.2
(
)
S0.4 ( SCRT )
( SCRE ) S0.4 SCR
SM0.0 80
T39 IN TON
PT 100ms
T39
S0.5
( SCRT )
( SCRE ) S0.5 SCR
SM0.0
Q0.1 ( R)
S0.2
Q0.1 ( S)
1 T38
IN TON T38
150 PT 100ms
S0.3
Q0.2
(
)
I0.1 S0.4
T39 IN TON
80 PT 100ms
T39
S0.5 T40
Q0.1 ( R)
1 T40
IN TON
60 PT 100ms
程序
1.进入初始步 2.各步程序
步开始 控制对象 步转移 步结束
用PLC实现三台电动机顺序启停控制
1.任务描述
按下启动按钮，第一台电动机M1启动，10秒后，第二台电动机M2启动，再 过15秒，第三台电动机M3启动，按下停止按钮，第三台电动机M3停止，8秒 后，第二台电动机M2停止，再过6秒，第一台电动机M1停止。
2. 任务分析
按下启动按钮，第一台电动机M1启动，10秒后，第二台电动机M2启动，再 过15秒，第三台电动机M3启动，按下停止按钮，第三台电动机M3停止，8秒 后，第二台电动机M2停止，再过6秒，第一台电动机M1停止。
T39
S0.5 T40
Q0.1 ( R)
1 T40
IN TON
60 PT 100ms
实验报告：实现plc控制4台电动机顺序启动.逆序停止
自动化综合实训2项目二任务书题目：实现plc控制4台电动机顺序启动.逆序停止学年：13学年学期：第二学期系别：自控系班级：电气21132班组数：第六组指导教师：时间：2013年6月17——2013年6月21日全组名单工作具体分工✓Plc程序设计：孙磊磊✓Cad图表制作：帕提古丽✓资料收集：沈燚✓Plc接线调试：孙祥✓项目总结报告：桑贤伟一周具体工作安排✧星期一：熟悉有关电气设计规范，熟悉课题设计要求和内容，为项目设计作准备。
✧星期二：进行电路图和控制板电气元器件布置图的绘制。
✧星期三：绘制控制流程图. I/O端子接线图. 梯形图设计。
✧星期四：连接线路并调试。
✧星期五：整理资料，写课程设计报告。
目录一项目背景 (4)二设计要求 (4)三实训目的 (5)四总体方案设计 (5)1.控制要求 (5)2.接线原理图 (5)3.电气元件布置图 (6)4.实训设备及元器件明细表 (6)5.I/O地址分布表 (7)6.程序设计流程图 (8)7.程序梯形图 (8)五软硬件联调 (9)六实训小结 (9)七．参考文献 (10)一项目背景带式输送系统是一种摩擦驱动以连续方式运送物料的机械，利用它可以将物料在一定的输送线上，从最初的供料点到最终的卸料点之间形成一种物料的运送流程。
带式输送系统既可以进行碎散物料的输送，也可以进行成件套物品的运送。
所以带式输送系统广泛应用于电力.食品.冶金.化工.煤炭.矿山.港口.建材等现代化行业企业中，已经成为生产的重要环节。
下图为四条皮带运输机工作示意图。
二设计要求（1）根据项目技术要求，设计plc控制系统总体方案；（2）根据方案选择相应电气元器件后列写主要元器件清单；（3）绘制电路图.控制板电气元件布置图.电气安装接线图；（4）在控制板上安装接线；（5）系统控制板测试；（6）通电联调；（7）整理技术资料，编写项目报告，项目验收。
三实训目的1）学会用PLC控制主电路实现电动机正反转，达到综合应用PLC 的目的；2）学会用CAD制图；3）学会用Gx Developer编程软件，通过编写的程序，完成对主电路的控制；4）学会整理并制作课程设计报告。
基于PLC的三台电动机顺序启停-控制设计
江苏农林职业技术学院PLC实习报告姓名(学号）***＊＊班级**＊＊专业××××××题目基于PLC的三台电动机顺序启停控制设计2010 年11月一：设计目的1。
掌握顺序控制指令的使用及编程.2.掌握电动机顺序启停控制系统的接线、调试、操作.二、实训器材1。
可编程控制器1台（s7-200型)；2。
实训控制台1个；3.电工常用工具1套；4.计算机1台（已安装编程软件）；5.连接导线若干。
三、实训内容1.控制要求①启动时：M1启动3秒后,M2启动；M2启动5秒后,M3启动。
②关闭时：M3先停止,5秒后M2停止运转；M2停止3秒后M1停止。
③当遇到故障时必须有急停按钮。
④电路中必须有过载保护。
电动机主电路图2．I／O分配根据系统控制要求，确定PLC的I/O(输入输出口）。
I0.0 启动按钮；I0.1 停止按钮；I0。
2 急停;I0。
3 FR1 3．系统接线根据系统控制要求和I/O点分配,画出电动机的系统接线图。
4.程序设计根据控制要求,设计状态转移图和梯形图程序。
5。
系统调试（1）输入程序通过计算机梯形图正确输入PLC中。
(2)静态调试按PLC的I/O接线图正确连接好输入设备，进行PLC的模拟静态调试，观察PLC的输出指示灯是否按要求指示，否则，检查并修改程序，直至指示正确。
（3）动态调试按PLC的I/O接线图正确连接好输出设备，进行系统的空载调试，观察能否按控制要求实现电动机顺序启动、逆序停止。
否则，检查电路或修改程序,直至符合控制要求.四、实训总结1、运行并调试程序，观察运行结果是否符合要求，并画出其对应的梯形图。
2、体会状态编程的原则、方法和技巧。
总结：在本次设计的过程中，我发现很多的问题，有关于可编程控制器方面的，也有关于人与人之间相互帮助方面的。
虽然以前还做过这样的设计但这次设计真的让我长进了很多,可编程控制器课程设计重点就在于梯形图的设计，需要有很巧妙的设计方法，虽然以前也设计过类似的梯形图，但我觉的设计出一个好的梯形图并不是一件简单的事;有好多的东西，只有我们去试着做了，才能真正的掌握，只学习理论有些东西是很难理解的，更谈不上掌握。
两台电动机顺序启动的PLC控制
（1）开启控制： 按下SB1按钮，M1电动机开启； 再按下SB2按钮，M2电动机开启；
（2）停止控制： 按下SB3按钮，M2电动机停止； 再按下SB4按钮，M1电动机停止；
（3）本电路要具有过载保护功能；
任务一：理一理
本电路最终实现旳功能： ___顺__序____开启， ___逆__序____停止。
A1
A2
N
L
注意工艺
PLC外围接线
任务四：写一写
第一步：绘制M1电动机启保停梯形图。
任务四：写一写
第二步：绘制M2电动机启保停梯形图。
任务四：写一写
第三步：M1先运转，M2后运转（顺序开启）。
提醒：
任务四：写一写
第四步：M2先停止，M1后停止（逆序停止）。
提醒：
项目五
PLC控制两台电动机旳 顺序开启和停止
1. 应用背景
诸多旳工业设备上装有多台电机，因为设备各部分旳工 作节拍不同，或者操作流程要求，各电机旳工作时序不同。
例如，通用机床一般要求主轴电机开启后再开启进给电 机。而带有液压系统旳机床一般需要先开启液压泵电动机后， 才干开启其他旳电动机。
2. 任务布置
任务二：分一分
名称 开启按钮 开启按钮 停止按钮 停止按钮 热继电器 热继电器
输入信号 符号 输入点编号
SB1
X0
SB2
X1
SB3
X2
SB称 接触器 接触器
输出信号 符号 输出点编号
KM1
Y0
KM2
Y1
I/O口分配
任务三：画一画
3
4
3
4
3
4
3
4
95
PLC编程实例之六台电动机顺序启动-逆序停止
PLC编程实例之六台电动机顺序启动，逆序停止用按钮控制6台电动机的启动停止。
当按下启动按钮SB1时，启动信号灯〔Y0) 亮，而后每隔5s顺序启动一台电动机，直到6台电动机全部启动，启动信号灯灭.当按下停止信号SB2时，停止信号灯〔Y7)亮之后，每隔3s逆序停止一台电动机，直到6台电动机全部停止后，停止信号灯灭.如果在启动过程中按下停止按钮，则每隔3s逆序依次停止已经启动的电动机，按急停按钮SB3，则全部电动机立即停止。
控制方案设计1.输入/输出元件及控制功能如表20-1所示，介绍了实例20中用到的输入/输出元件及控制功能。
2.电路设计6台电动机顺序启动，逆序停止PLC接线图和梯形图如图20-1所示。
3. 控制原理启动时按下启动按钮X0，则Y0得电自锁，启动报警信号灯亮。
同时定时器T0得电延时，延时5s ，T0常开接点闭合一个扫描周期，执行一次左移，将Y0的1左移到Y1，Y1＝1，第一台电动机启动。
T0常闭接点断开一个扫描周期，T0重新开始延时，T0每隔5s 发一个脉冲执行一次左移，使Y1~Y6依次得电，即每隔5s 启动一台电动机，当Y6＝1，最后一台电动机启动后，Y6常闭接点断开Y0和T0线圈，启动报警信号灯HL1灭，启动过程结束。
按下停止按钮X1，Y7得电自锁，停止报警信号灯亮。
定时器T1得电延时，X1上升沿接点执行一次右移，将Y0的0左移到Y6，Y6＝0，第六台电动机立即停止。
T1每隔3s 发一个脉冲执行一次右移，使Y6~Y1依次失电，即每隔3s 停止一台电动机。
当Y1＝1，最后一台电动机停止后，Y1常闭接点断开Y7和T1线圈，停止报警信号灯HL2灭，停止过程结束。
如果在启动过程中按下停止按钮XI,则XI 常闭接点断开Y0线圈，Y0=O,接通停止信号，同时进行一次右移，逆序停止一台电动机，TI 每隔3s 发一个脉冲执行一次右移，逆序依次停止己经启动的电动机。
按下急停按钮X2, Y0〜Y6全部复位，所有电动机全部立即停止。
1.6多台电动机顺序启停的PLC控制(PLC应用技术)
复习旧知（ 10 分钟）1、“比较指令”课前学习、测验2、在疑问在平台讨论区提出3、检查评价4、调整策略记笔记学生自主学习比较指令;使用学过的指令设计四台电动机顺序启动控制程序互动讨论，解决疑问教师检查、评价课前学习成果教师根据学情、调整教学策略引入新课（ 5 分钟）知识提问知识提问播放视频提炼任务思考问题比较指令分类、数据类型；数值的比较；时间范围的限定。
讲授新课（ 50 分钟）讲解新知比较指令编程方法与示范；能力训练任务及案例重点：1、基础案例：四节传送带PLC控制系统设计难点：2、进阶案例1：十字路口交通灯的PLC控制系统设计进阶案例2：装配流水线的PLC程序设计教师活动1、老师演示程序设计过程；2、老师演示实物接线与运行；3、老师提示设计与调试要点；4、老师提示设计要点；4、学生分组完成程序设计与实物调试；5、学生分组完成程序设计及调试；老师演示程序设计过程；老师演示实物接线与运行；学生分组完成程序设计与实物调试；factory 10防真；老师提示设计要点；学生分组完成程序设计及调试；用多种方法完成设计；课堂练习( 80 分钟) 基础案例实施3、基础案例：四节传送带PLC控制系统设计进阶案例实施4、进阶案例1：十字路口交通灯的PLC控制系统设计进阶案例5、进阶案例2：装配流水线的PLC程序设计1、老师演示根据系统要求，确定CPU参型号学生分组讨论学生分组完成PLC选型学生分组讨论控制系统特点学生分组完成PLC选型老师总结PLC选型原则老师提示设计要点学生独立完成设计学生分组讨论和找错误课堂小结（ 10 分钟）学生分小组进行成果汇报教师评价及组织小组互评救师总结、小组学生总结学生分组撰写文档，答辩PPT；评选最优设计和进步最大个人；学生总结程序设计与调试出现的错误和解决方法。
布置作业（ 5 分钟）课后习题5题板书设计教学反思。
最新plc控制三台电机顺序启动
p l c控制三台电机顺序启动洛阳理工学院课题设计三台电动机的顺序启动班级：专业：姓名：指导老师：日期：三台电动机的顺序启动摘要本设计运用三台电动机的连续或间歇运动来输送各种轻重不同的物品，既可输送各种散料，也可输送各种纸箱、包装袋等单件重量不大的件货，用途广泛。
它的控制形式也多种多样，本设计运用plc制，由于PLC为主构成的控制系统具有可靠性高、控制功能强大、性价比高等优点，是目前工业自动的首选控制装置，故本设计中采用PLC集中控制的办法，本设计中利用PLC简单可视化的程序，采用了手动的控制方式。
设计要求，按下启动按钮时，M1先启动，运行2S后M2启动，再运行3S后M3启动，按下停止按钮时M3停止，5S后M2停止，再4S后M1停止。
关键词: PLC 电动机继电保护目录前言 (4)第一章 plc概况 (5)第二章设计方案 (6)2．1 PLC控制 (6)2．2控制要求 (6)第三章硬件的设计 (6)3．1 PLC选型 (6)3．1．1 PLC的特点 (6)3.1．2 PLC的组成结构 (7)3．2主回路 (7)3．2．1 热继电器 (8)3．2．2空气开关 (8)3．2．3接触器 (8)3．3控制回路 (9)3．3．1 PLC控制多台电机的连线图 (9)第四章软件的控制设计 (9)4．1控制要求 (9)4．1．1 设计的控制要求 (9)4．1．2I/O接线图 (10)4．1．3 I/O分配表 (10)4．2 软件设计 (10)4．2．1 根据本设计的控制要求绘制电机的时序图 (11)4．2．2逻辑表达式 (11)4．2．3根据逻辑表达式梯形图绘制出梯形图 (12)4．3 系统调试及问题解决 (12)第五章设计总结 (14)心得体会 (14)前言plc可编程控制系统，相比于继电器系统，它性能可靠性高，接线很简单，系统不复杂，易于维护，性能先进，易于改造。
和单片机系统相比，它编程简单，易于掌握，连线简单。
PLC控制三台电机的顺序起动毕业设计
PLC 控制三台电机的顺序起动机电工程系：指导老师：用三菱FX2N48PLC 控制三台电机逐一起动逐一停止。
本文给了详细的设计过程，I/O 地址分配，和相关的梯形图，控制程序和控制过程的说明。
[关键词] ：PLC 逐一启动逐一停止保护梯形图指令表。
一：引言：(1)PLC的发展史：PLC—可编程序控制器，发展至今，除传统的硬PLC外，还有融入控制组态软件之中的软PLC(Softplc)。
它们正在扩展着PLC在工控、工业自动化领域中所占有的市场份额。
由于习惯与技术积累PLC 的传统用户，不可能一时放弃原有的投资，在技术改造过程中，在原有的投资基础上，增加性能更好的设备，以提高生产效率和扩大再生产。
PLC 传统的应用是在离散过程控制领域，即制造业。
目前PLC 已被广泛地应用于连续过程控制领域(2)PLC 的优点: 1．实现成本低由于可以直接利用已有的配电网络作为传输线路，所以不用进行额外布线，从而大大减少了网络的投资，降低了成本。
2．范围广电力线是覆盖范围最广的网络，它的规模是其他任何网络无法比拟的。
PLC 可以轻松地渗透到每个家庭，为互联网的发展创造极大的空间。
3 •高速率PLC能够提供高速的传输。
目前，其传输速率为14Mbps。
远远高于拨号上网和ISDN，比ADSL更快！足以支持现有网络上的各种应用。
更高速率的PLC产品正在研制之中。
4．永远在线PLC 属于"即插即用"，不用烦琐的拨号过程，接入电源就等于接入网络！5．便捷不管在家里的哪个角落，只要连接到房间内的任何电源插座上，就可立即拥有PLC 带来的高速网络享受！(3)PLC 主要应用在哪些方面: 1.开关量逻辑控制取代传统的继电器电路，实现逻辑控制、顺序控制，既可用于单台设备的控制，也可用于多机群控及自动化流水线。
如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。
2. 工业过程控制在工业生产过程当中，存在一些如温度、压力、流量、液位和速度等连续变化的量(即模拟量)，PLC 采用相应的A/D 和D/A 转换模块及各种各样的控制算法程序来处理模拟量，完成闭环控制。
基于PLC两台电动机顺序启动顺序停止控制设计
目录摘要 (3)第一章绪论 (4)第二章课程设计的原理及选用器材的介绍 (5)2。
1电动机的顺序启动/停止控制电路 (5)2。
2电动机的选型 (6)2。
3两台电动机顺序控制PLC方案的选择 (7)2.4熔断器的原理 (7)2。
5继电器 (8)2.6常开常闭开关器的选择 (10)第三章工作原理 (11)3.1两台电动机的顺序启动/停止控制电路如下： (11)3。
2工作过程: (12)3。
3PLC控制两台电动机的顺序启动/停止 (13)第四章软件仿真 (14)基于GX-DEVELOPER和GX S IMULATOR6—C的仿真图 (15)课程设计的体会 (16)参考文献 (18)摘要本文介绍了基于电力拖动的2台电动机的顺序启动停止的设计方案。
我们运用其原理的思路是：用两套异步电机M1和M2，顺序启动、停止控制电路是在一个设备启动之后另一个设备才能启动运行的一种控制方法,常用于主、辅设备之间的控制，我们使用了时间继电器，当按下SB1时,电动机M1会立即启动,而M2会延迟几秒启动.当按下SB2时。
电动机M1会停止,而M2会延迟几秒钟停止。
同时我们还采用PLC进行控制.本设计两台电动机的顺序启动/停止可以运用到生活的各个方面这也充分体现了PLC在当今社会对生活的重要之处.本设计在顺序控制的基础上采用PLC对电动机的控制通过合理的选择和设计提高了电动机的控制水平使电动机达到了较为理想的控制效果. 根据顺序功能图的设计法联系到现实做出了本设计两台电动机顺序启动/停止控制的PLC系统设计。
关键词:继电器、PLC控制第一章绪论与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料.按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。
笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用，其主要缺点是调速困难。
绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。
3台电动机自动顺序启停PLC控制解读
1.引言可编程序控制器，是集计算机技术、自动化技术、通信技术于一体的通用工业控制装置，简称PLC。
它是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器，用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。
PLC是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用了微处理器的优点，又照顾到现场电气操作维修人员的技能与习惯，特别是PLC的程序编制，不需要专门的计算机编程语言知识，而是采用了一套以继电器梯形图为基础的简单指令形式，使用户程序编制形象、直观、方便易学；调试与查错也都很方便。
用户在购到所需的PLC后，只需按说明书的提示，做少量的接线和简易的用户程序编制工作，就可灵活方便地将PLC应用于生产实践。
以PLC为主构成的控制系统具有可靠性高、控制功能强大、性价比高等优点，是目前工业自动化的首选控制装置。
故本设计中采用PLC集中控制的办法，利用PLC 简单可视化的程序，对3台电动机实现顺序起停控制，可以通过手动实现，也可以通过延时实现自动起停控制，延时时间可以在线设置，并通过指示灯显示各电动机的运行状态。
本设计广泛应用在港口、电厂、煤矿、钢铁企业、水泥、粮食以及轻工业的生产线。
既可以运送散状物料，也可以运送成件物品。
还可应用于装船机、卸船机、堆取料机等连续运输移动机械。
通过本设计对所学的PLC知识综合巩固应用，巩固练习运用组态软件及组态设计，提高对PLC控制系统的设计、安装和调试能力。
2. PLC选型世界上PLC产品可按地域分成三大流派：美国、欧洲和日本。
日本的PLC技术是由美国引进的，但日本的主推定位在小型PLC上，在小型机领域中颇具盛名。
某些用欧美的中型机或大型机才能实现的控制，日本的小型机就可以解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.4.3 画出I／0按线图及主电路图
5．4．4用经验编程法进行编程（综合）
继电器控制的三相交流异步电动机顺序控制电路 电气原理图
X000 M0 M0 Y000 X001 M1 M1 Y000
Y000
电气与PLC控制技术
5.3 经验编程法
5．3．1概述 经验法就是使用设计继电器电路图的方法来设计 比较简单的开关量控制系统的梯形图。 这种方法没有普遍的规律可以遵循，具有很大的 试探性和随意性，最后的结果不是唯一的，设计 所用的时间，设计的质量与设计者的经验有很大 的关系，一般用于较简单的梯形图的设计。
三、经验法的应用
用经验法设计三相异步电动机正反转控制的梯 形图。 控制要求为：若按正转按钮SB1，正转接触器 KM1得电，电动机正转；若按反转按钮SB2，反 转接触器KM2得电，电动机反转；若按停止按钮 SB或热继电器动作，正转接触器KM1或反转接触 器KM2失电，电动机停止；只有电气互锁，没有 按钮互锁。
停
正
反
热
正
反
四、用经验法设计梯形图存在的问题
设计方法很难掌握，设计周期长 装置交付使用后维修困难
5.3.2 常见的经验编程法
常见可采用经验编程法的控制电路： 启动与停止的程序设计； 时间控制逻辑的程序设计 点动式单向连续运转控制； 电机的启动保持停止控制； 电机的正反转控制； 电动机的自动顺序控制； 延时接通延时断开电路； 长时间延时电路； 频电路； 振荡电路； 报警电路等。
二、设计步骤
对于较复杂的控制，要正确分析控制要求，确 定各输出信号的关键控制点。 在以空间位置为主的控制中，关键点为引起输 出信号状态改变的位置点； 在以时间为主的控制中，关键点为引起输出信 号状态改变的时间点。
二、设计步骤
确定了关键点后，用起保停电路的编程方法或 基本电路的梯形图，画出各输出信号的 梯形图。 在完成关键点梯形图的基础上，针对系统的控 制要求，画出其他输出信号的梯形图。 在此基础上，审查以上梯形图，更正错误，补 充遗漏的功能，进行最后的优化。
用经验设计法设计三相异步电动机的 循环正反转控制梯形图 一、控制要求 电动机正转3s，暂停2s，反转3s,暂停2s ，如此循环5个周期，然后自动停止。运 行中，可按停止按钮，热继电器动作也 应停止。
二 、确定I/O的接线图和分B X1：起动按钮 SB1 X2：热继电器常开触点FR Y1：正转接触器KM1 Y1：反转接触器KM2 定时器T0（正转3s） 定时器T1（暂停2s） 定时器T2（反转3s） 定时器T3（暂停2s）
广东水利电力职业技术学院
电气与PLC控制技术
项目四
多台电动机的顺序启 动和停止的PLC控制
学习目标
1、知识目标 （1）熟练掌握置位SET,复位RST语句以及软元件定 时器T的特点。 （2）熟练掌握顺序启停控制的用途与控制方法。 （3）掌握 (PLS、PLF、INT、C)基本指令。 （4）掌握简单电路的经验设计方法及“起保停” 电路的控制逻辑。 （5）熟练掌握栈操作指令和主控指令使用方法。
学习目标
2、能力目标 （1）能使用相关指令编制顺序启停控制电路梯 形图。 （2）能用经验设计法编制控制电路的梯形图。 （3）能用PLC控制的顺序启动、逆序停止控制系 统的设计、调试和安装，理解栈操作指令、主控 指令的工作机制与程序的优化的关系。
5.1
应用背景
很多的工业设备上装有多台电机，各电机的工作 时序往往不一样。 例如，通用机床一般要求主轴电机启动后进给电 机再启动，而带有液压系统的机床一般需要先启 动液压泵电动机后，才能启动其他的电动机，等 等。 换句话说，一台电机的启动是另外一台电机启动 的条件。多台电机的停止也同样有顺序的要求。 在对多台电机进行控制时，各电机的启动或停止 是有顺序的，这种控制方式称为顺序启停控制。
5.4 多台电动机的顺序启动和停止的PLC控制 5．4．1控制要求 在实际工作中，常常需要两台或多台电动机的 顺序起动。两台交流异步电动机M1和M2, 按下 启动按钮SB1后，电动机M1起动，起动5S后，电 动机M2启动，完成相关工作后按下停止按钮SB2 ，两台电动机无条件全部停止运行
5.4.2 I／0点的分配
5.2 脉冲指令PLS、PLF
5.2.1 脉冲指令格式
PLS 、PLF目标元件：Y和M(特殊辅助继电器除外)
X000 [PLS M0 M0] Y000] M1]
[SET
X001
[PLF
M1
[RST
X000 X001 M0 M1
Y000]
0 1 3 4 5 6 8 9
LD PLS LD SET LD PLF LD RST
三、任务分析
控制的时间：累计定时 循环控制：振荡电路 计数的次数：计数器(或定时器) KM1得电条件：按下SB1 KM1失电的条件：按下SB或热继电器动作或T0 延时到或计数次数到 KM2得电的条件：T1延时到 KM2失电的条件：按SB或热继电器动作或T2延 时到或计数次数到 在起保停电路的基础上，再增加一个振荡电路 和计数电路
一、基本方法
经验法是在一些典型电路的基础上，根据 控制系统的具体要求，经过多次反复地调 试、修改和完善，最后才能得到一个较为 满意的结果。 用经验法设计时，可以参考一些基本电路 的梯形图或以往的一些编程经验。
二、设计步骤
在准确了解控制要求后，合理地为控制系统中 的信号分配I／O接口，并画出I／O分配 图。 对于一些控制要求比较简单的输出信号，可直 接写出它们的控制条件，依起保停电路 的编程方法完成相应输出信号的编程； 对于控制条件较复杂的输出信号，可借助辅助 继电器来编程。
