钻孔地层分层表
钻孔地层分类表
地层分类
代表性岩土
土
黏土、粉质黏土、粉土、粉砂、细砂、中砂、黄土，包括土状风化岩层。残积土，有机土（淤泥、泥炭、耕土），含硬杂质（建筑垃圾等）在25%以下的人工填土
砂砾石
粗砂、砾砂、轻微胶结的砂土，石膏、褐煤、软烟煤、软白垩，礓石及粒状风化岩层，细圆（角）砾土，粒径40mm以下的粗圆（角）砾土，含硬杂质（建筑垃圾等）在25%以上的人工填土
软石
岩石单轴饱和抗压强度小于30MPa的各类软质岩。如泥质页岩，砂质页岩、油页岩、灰质页岩，钙质页岩、泥质砂岩、泥质胶结的砂岩和砾岩，砂页岩互层，泥质板岩，滑石绿泥石片岩，云母片岩，凝灰岩，泥灰岩，泥灰质白云岩，钻孔遇洞率30%及ห้องสมุดไป่ตู้下或蜂窝状或溶洞内充填物较多的岩溶化石灰岩及大理岩，盐岩，结晶石膏，断层泥，无烟煤，硬烟煤，火山凝灰岩，强风化的岩浆岩及花岗片麻岩，冻土，冻结砂层，金属矿渣，粒径40～100mm含量大于50%的粗圆（角）砾土、卵（碎）石土
坚石
岩石单轴饱和抗压强度大于60MPa的各类极硬岩。如花岗岩，闪长岩，花岗闪长岩，正长岩，辉长岩，花岗片麻岩，粗面岩，石英粗面岩，安山岩，辉绿岩，玄武岩，伟晶岩，辉石岩，硅化板岩，千枚岩，流纹岩，角闪岩，碧玉岩，刚玉岩，碧玉质硅化板岩，角页岩，石英岩，燧石岩，硅质灰岩，硅质胶结的砂岩或砾岩，硅化或角页化的凝灰岩，钻孔遇洞率60%以上的岩溶化石灰岩，粒径大于800mm含量大于50%的漂（块）石土，钙质或硅质胶结的卵石土
卵石
粒径100～200mm含量大于50%的卵（碎）石土
次坚石
岩石单轴饱和抗压强度30～60MPa的各类硬岩。如长石砂岩，钙质胶结的长石石英砂岩，钙质胶结的砂岩或砾岩，灰岩及轻微硅化灰岩，钻孔遇洞率30%～60%的岩溶化石灰岩，熔结凝灰岩，大理岩，白云岩，橄榄岩，蛇纹岩，板岩，千枚岩，片岩，凝灰质砂岩，集块岩，弱风化的岩浆岩及花岗片麻岩，冻结粗圆（角）砾土，混凝土构件、砌块，粒径200～800mm含量大于50%的漂（块）石土
岩土工程勘察图例图示(图文借鉴)
关于岩土工程勘察图例图示的规定江苏万安建筑勘察设计院目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (7)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例（1:500、1:1000、1:2000） (12)2.9 工程建（构）筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (15)3.1 一般规定 (15)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (20)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (25)3.7 钻孔抽、提水试验成果图表图示 (26)3.8钻孔压水试验成果图表图示 (27)3.9 勘探点数据一览表 (27)3.10 线路工程平面图、剖面图、柱状图 (27)附录：A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。
1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如：J3n（侏罗系下统南园组组）、J2s1（侏罗系中统沙溪庙组第一段）符号说明备注Q4第四系全新统Q3第四系上更新统Q2第四系中更新统Q1第四系下更新统岩层见省标2.2土的图例图例说明使用范围备注耕植土剖面图柱状图素填土剖面图柱状图斜线倾角45º，线间距2.5mm杂填土剖面图柱状图斜线倾角45º，线间距2.5mm粘土剖面图柱状图斜线倾角45º，线间距2.5mm粉质粘土剖面图柱状图斜线倾角45º，线间距2.5mm粉土剖面图柱状图斜线倾角45º，线间距2.5mmf粉砂剖面图柱状图x细砂剖面图柱状图z中砂剖面图柱状图c粗砂剖面图柱状图l砾砂剖面图柱状图圆砾剖面图柱状图角砾剖面图柱状图卵石剖面图柱状图碎石剖面图柱状图漂石剖面图柱状图块石剖面图柱状图淤泥剖面图柱状图h红粘土剖面图柱状图泥炭土剖面图柱状图淤泥质粘土剖面图柱状图淤泥质粉质粘土剖面图柱状图淤泥质粉土剖面图柱状图2.3 岩石的图例及符号岩石类别图例符号说明使用范围备注沉积Cg 砾岩剖面图柱状图水平线间距2.5mm岩Br 角砾岩剖面图柱状图水平线间距2.5mmSs 砂岩剖面图柱状图水平线间距2.5mmSt 粉砂岩剖面图柱状图水平线间距2.5mmAs 泥质粉砂岩剖面图柱状图水平线间距2.5mm沉Ar 长石砂岩剖面图柱状图水平线间距2.5mmCas 钙质砂岩剖面图柱状图水平线间距2.5mmFe FeFeFeFe FeFe Fe Fs 铁质砂岩剖面图柱状图水平线间距2.5mm积Ms 泥岩剖面图柱状图水平线间距2.5mmSm 砂质泥岩剖面图柱状图水平线间距2.5mmSh 页岩剖面图柱状图水平线间距1mmCs 炭质页岩剖面图柱状图水平线间距2mm岩Sis 硅质页岩剖面图柱状图水平线间距2mmMl 泥灰岩剖面图柱状图水平线间距2.5mmMl 灰岩剖面图柱状图水平线间距2.5mmDm 白云质灰岩剖面图柱状图水平线间距2.5mmBl 角砾状灰岩剖面图柱状图水平线间距2.5mm燧石灰岩剖面图柱状图水平线间距2.5mmDol 白云岩剖面图柱状图水平线间距2.5mm沉Md 泥质白云岩剖面图柱状图水平线间距2.5mm积石膏剖面图柱状图岩煤层剖面图柱状图Q 石英岩剖面图柱状图Sl 硅质灰岩剖面图柱状图变Ma 大理岩剖面图柱状图Gn 片麻岩剖面图柱状图质Sc 片岩剖面图柱状图Sl 板岩剖面图柱状图岩Ph 千枚岩剖面图柱状图Ml 糜棱岩剖面图柱状图Fb 断层角砾岩剖面图柱状图岩βμ辉绿岩剖面图柱状图浆υ辉长岩剖面图柱状图岩δ闪长岩剖面图柱状图岩浆岩β玄武岩剖面图柱状图2.4、第四系分层及成因符号2.4.1成因符号说明备注Q ml人工堆积Q al冲积Q pl洪积Q dl坡积Q el残积Q eol风积Q l湖积Q sef泥石流堆积Q h沼泽沉积Q m海相沉积Q mc海陆交互沉积Q gl冰积Q fgl冰水沉积Q b火山沉积Q del滑坡堆积Q col崩积Q o生物沉积Q ch化学沉积Q pr成因不明沉积2.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应符合图例2.1.2。
岩土工程勘察图例图示及有关规定
关于岩土工程勘察图例图示等有关规定目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例（1:500、1:1000、1:2000） (11)2.9 工程建（构）筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25)3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26)附录：A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。
1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。
1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。
1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。
1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。
2、岩土工程勘察图例2.1地质年代2.1.1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标n（侏罗系下统南园组数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如：J3组）、J2s1（侏罗系中统沙溪庙组第一段）2.1.22.2土的图例2.3 岩石的图例及符号2.3.1 岩石图例2.4、第四系分层及成因符号2.4.1第四系成因符号2.5 地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应符合图例2.1.2。
地层划分
>>>> 2、划分总原则工程勘察进行岩土分层时，一般应按“两级单元”进行，不宜划分太多的亚层，一般是将不同地质时代、不同地质成因的岩土划分为主层，如②3代表第②主层第3亚层；分层应与工程需要密切配合，要明显反应对拟建工程的不利层位（如液化土层、湿陷性土层）和可主要持力层。
>>>> 3、主层划分细则3.1 按时代同一时代的地层根据工程需要可划分为多个主层，但不同时代的岩土不能划分为同一主层；主层划分应自上而下，层位反应时代和覆盖关系，如④层不能在③层上（倾覆岩层除外），层位代号越大，地层沉积时代越古老，主层层位代号大的层位不能出现在层位代号小的层位之上。
3.2 按成因当时代相同，不同成因的土应划分为不同的主层；原则上不宜将沉积环境差异较大的层划分在同一主层内，如坡积层不应与冲、洪、湖积层划分在同一主层，同一主层不宜有不同成因的土；3.3 可单独划分为主层的特殊情况厚度大，性质好的受力层，单独划分为主层有利于分析利用；厚度大，性质特殊的土（如湿陷性土、液化土、盐渍土等）应单独划分为主层；对工程影响大的层，也宜单独划分为主层（如砂层中夹了一层2米厚的漂石，影响成桩）；与工程相关的不利地层、对拟建工程影响巨大的不利层位，也应单独划分为一个主层；对松散地层，一般同一主层厚度不宜过厚，如大厚度填土，只分为一个主层，不利于分析、评价；填土、耕土、植被土一般划分在一个主层，但对厚度特别大，需进行不同的处理的大厚度填土，可根据情况划分为不同的主层；主要受力层宜划分为主层方便分析评价，如对于厚度大性质良好的天然基础持力层位或厚度大性质良好的桩端持力层，可单独划分出一个主层，起到突出持力层的作用。
>>>> 4、亚层划分总则亚层一般按岩性、状态、密实度、分布深度、物理力学性质及工程特性进行划分。
>>>> 5、亚层划分细则亚层的划分依据主要层位的岩性和物理力学性质，在编号顺序上可适当考虑空间分布和覆盖关系，由上至下依次编号，但亚层的代号顺序并不一定代表严格的沉积顺序；对于一个主层内不同岩性的地层，应划分出不同的亚层；同一地质、地貌单元的同一主层内，亚层必须是唯一的；对状态或密实度、其它物理力学指标存在明显差异，这些差异导致工程性能出现一定差异时，应再细分为多个亚层；对于同一主层内岩性相同、状态或密实度变化小，或土质均匀的亚层，当厚度较大，或埋置深度差异较大，由于部分地层参数（如桩端阻力、实际应力范围的压缩模量等）与地层埋置深度密切相关，应再依据埋置深度细分为多个亚层，亚层的厚度不宜太厚；对于一个钻孔，其亚层的分层厚度一般应大于0.5米，对于单层厚度小于 0.5米的偶然出现的层位，可以并入上、下其它物理力学性质相近或较差的层位，但对本孔中出现的薄亚层，在其它钻孔中该层厚度较大时，应予以保留。
煤田地质钻孔中断层分析的基本方法_0

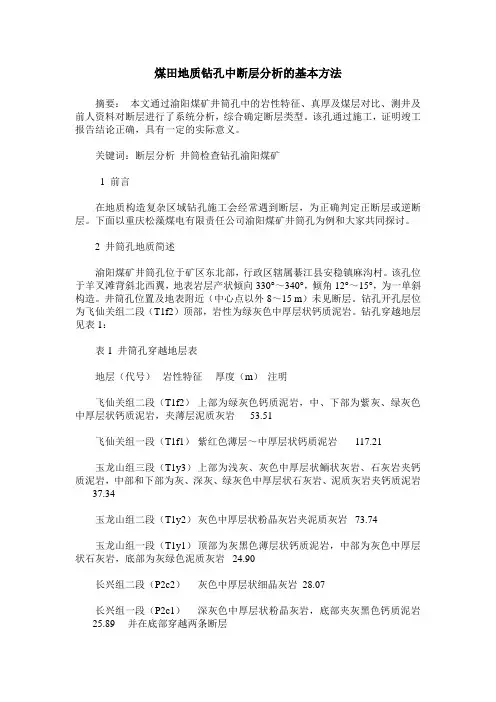

煤田地质钻孔中断层分析的基本方法摘要：本文通过渝阳煤矿井筒孔中的岩性特征、真厚及煤层对比、测井及前人资料对断层进行了系统分析，综合确定断层类型。
该孔通过施工，证明竣工报告结论正确，具有一定的实际意义。
关键词：断层分析井筒检查钻孔渝阳煤矿1 前言在地质构造复杂区域钻孔施工会经常遇到断层，为正确判定正断层或逆断层。
下面以重庆松藻煤电有限责任公司渝阳煤矿井筒孔为例和大家共同探讨。
2 井筒孔地质简述渝阳煤矿井筒孔位于矿区东北部，行政区辖属綦江县安稳镇麻沟村。
该孔位于羊叉滩背斜北西翼，地表岩层产状倾向330°～340°，倾角12°～15°，为一单斜构造。
井筒孔位置及地表附近（中心点以外8～15 m）未见断层。
钻孔开孔层位为飞仙关组二段（T1f2）顶部，岩性为绿灰色中厚层状钙质泥岩。
钻孔穿越地层见表1：表1 井筒孔穿越地层表地层（代号）岩性特征厚度（m）注明飞仙关组二段（T1f2）上部为绿灰色钙质泥岩，中、下部为紫灰、绿灰色中厚层状钙质泥岩，夹薄层泥质灰岩53.51飞仙关组一段（T1f1）紫红色薄层～中厚层状钙质泥岩117.21玉龙山组三段（T1y3）上部为浅灰、灰色中厚层状鲕状灰岩、石灰岩夹钙质泥岩，中部和下部为灰、深灰、绿灰色中厚层状石灰岩、泥质灰岩夹钙质泥岩37.34玉龙山组二段（T1y2）灰色中厚层状粉晶灰岩夹泥质灰岩73.74玉龙山组一段（T1y1）顶部为灰黑色薄层状钙质泥岩，中部为灰色中厚层状石灰岩，底部为灰绿色泥质灰岩24.90长兴组二段（P2c2）灰色中厚层状细晶灰岩28.07长兴组一段（P2c1）深灰色中厚层状粉晶灰岩，底部夹灰黑色钙质泥岩25.89 并在底部穿越两条断层龙潭组（P2l）本钻孔揭露了煤系全部地层，主要以灰黑、黑色泥岩、砂质泥岩、粘土岩、煤层及深灰色石灰岩和棕灰色铝质泥岩组成 78.34 并在上部穿越两条断层茅口组（P1m）本钻孔揭露了茅口组全部地层，主要以石灰岩为主249.463 钻孔断层类型分析以下从岩层厚度、岩性特征、岩、煤层对比及前人地质资料和测井资料四个方面进行综合分析断层类型。
总局版本的钻孔编录表格
＿＿＿区＿＿＿号钻孔施工设计时代深度厚度预想柱状实际柱状要求采取率岩性特征设计要求及施工措施地质组：地质员：钻探施工负责人：年月日＿＿＿号钻孔放孔通知及坐标测量成果表孔位坐标经距纬距标高发出方接收方经办人批准人经办人接收时间设计实际误差备注：钻孔开孔通知书＿＿＿＿钻机施工的＿＿＿＿＿＿调查区＿＿＿＿号钻孔经现场核查已经完成了下列准备工作，同意开钻。
1.临时征地工作囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
2.修路平场工作囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
3.设备安装工作囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
4.表格准备工作囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
5.孔位坐标检查囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
6.安全工作检查囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
7.钻孔设计到场囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
8.地质员已确定囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
在施工中，注意下列事项：1.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
2.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
3.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
4.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
5.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
在施工中，遇有下列情况应向地质组报告：1.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
2.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
3.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
4.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
5.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
钻孔编录表格(全)
表B13 矿区矿段ZK 原始地质编录表（封面）设计孔深 m 终孔孔深 m设计方位角度终孔方位角度设计倾角度终孔倾角度施工单位及钻机号钻机类型开孔日期年月日终孔日期年月日孔口座标X= Y= H=始于年月日编录人检查人年月日止于年月日. .湖南省市县金矿普查钻孔原始地质编录目录地质资料检查卡片表B25 矿区ZK 地质技术设计书设计孔深钻孔类别设计方位角施工机号设计倾角钻机类别项目技术负责：施工单位：水文地质组长：钻探技术员：地质编录员：机长：年月日年月日表B26 矿区ZK 定位和机械安装通知书批准按照地质设计于勘探线（或其坐标X Y H ）布置了ZK 孔设计深度米.方位角 .倾角其它要求：项目技术负责：钻机机长地质编录员安装队长水文地质组长测量组长年月日于年月日开始工作于年月日安装完毕。
安装队长（机长）表B27 矿区开孔检查验收单号钻机表B28 矿区ZK见矿预告通知单预计见矿孔深和顶底板情况：采取矿心注意事项：地质编录员项目技术负责机长年月日表B31 矿区ZK 终止通知书经研究决定 ZK 于深度米处停止钻进。
终止原因：终止后的要求（存在问题及处理意见）：地质编录员探矿组长项目技术负责水文地质组长（员）年月日已于年月日停钻.孔深米。
机长表B17 孔深校正测量记录表项目(矿区)名称：孔号：ZK 第页记录人：日期：检查人：日期：表B18 钻孔测斜结果表项目(矿区)名称: 孔号ZK 测量日期年月日测井负责人：地质编录：项目负责人：. .表B33 矿区ZK 封孔设计书地质编录员：项目技术负责：日期：钻探机长：日期：. .表B19 钻孔简易水文观测记录表项目（矿区）名称：钻孔号钻机号第页水源箱面积：井口套管或止水套管孔径与下入深度：. .钻孔稳定水位观测记录表机长：班长：审核：观测：. .表B34 矿区 ZK 封闭报告书注：1、要说明水泥变质没有.沙子淘洗干净没有；2、木塞下入.水泥沙浆下送情况要详细说明。
. .表B35 矿区 ZK 拆迁通知书ZK 孔已结束施工.经初步验收.同意拆迁。
钻孔地质编录
工程地质钻孔原始地质编录地质部二○一二年三月钻孔原始编录重点提示1．注意开孔及终孔验收。
2．编录前检查钻探班报表，整理岩矿心并照相。
3．残留岩心处理。
（1）认定：回次岩心长＞回次进尺。
（2）处理：该回次采取率按100%计，超出部分岩心依次上推，并重新计算影响到的回次采取率。
（3）砂、粉状及不同岩性的反循环岩心不准上推。
4．观察分层：每一分层界线处都应放入分层隔板。
5．换层井深计算：（1）回次内换层：孔深=上回次孔深+本回次进尺（岩心长÷采取率）。
（2）两回次间换层：孔深=上回次止孔深。
（3）空回次换层：孔深=上回次止孔深+空回次进尺的一半。
6．分层采取率分层井深是重要计算、记录数据。
7．布样原则：遵守“五不”原则，即同一件样不跨孔径、不跨不同的矿种、矿层，不跨矿石类型及品级、样品厚度不超过可采厚度，不跨采取率相差大的回次。
8．每件样都应在岩心箱内放入采样隔板，计算样品井深（同于分层井深计算）。
9．注意钻孔六大质量指标的同时，还应特别注意钻进及采心工艺有无造成风氧化矿石的贫化问题。
10．采样质量检查：布、采井深吻合性，重量误差。
11．钻孔柱状图：据编录资料、用计算机成图（非素描图）。
目录1 钻孔布置及编制钻孔设计书 (1)1.1钻孔布置 (1)1.2钻孔设计书编写 (3)2开孔及终孔验收 (3)2.1开钻前检查验收 (3)2.2终孔验收 (3)3.钻孔编录准备工作 (8)3.1业务准备 (8)3.2工具、材料、表格准备 (8)4.检查钻探班报表，整理检查岩矿心 (8)4.1现场指导 (8)4.2检查钻孔班报表 (8)5.检查处理“残留岩心” (9)5.1残留岩心认定 (9)5.2残留岩心处理原则 (10)5.3回次记录 (10)6.观察分层 (11)6.1岩心照像 (11)6.2记录回次数据 (12)6.3地质观察 (12)6.4分层 (13)7.布样 (16)7.1布样原则 (16)7.2夹石及岩脉剔除原则 (17)7.3矿层的顶底板控制样 (18)7.4布置化学样品 (18)8.地质记录描述 (19)8.1描述观察的主要目标层 (19)8.2观察及描述的主要内容 (19)8.3测量轴夹角 (20)8.4钻孔编录用语及代号 (21)9.质量检查及资料整理 (21)9.1质量检查 (21)9.2钻孔资料整理 (22)10.钻孔柱状图的编制 (22)10.1柱状图编制必须的资料 (22)10.2柱状图的格式及内容 (22)11.资料成果 (26)钻孔原始地质编录1 钻孔布置及编制钻孔设计书1.1 钻孔布置1.1.1 不同阶段钻孔布置①预查钻：可以在矿致异常或矿（化）体的有利部位布置个别钻孔，验证、了解矿体的存在、延深、产状、厚度、质量等；②普查钻：按确定的工程间距布置稀疏钻孔，圈定333资源量；1.1.2 矿体产出的形态特征与布钻的关系①矿体形态较简单—适合布钻，反之适合坑探（图1）;图1 矿体形态与钻坑工程②矿体有益组分（品位）较稳定—适合布钻，反之适合坑道；③矿体产状的影响：直孔：矿体倾角较缓，适合布置直孔。
地层划分
>>>> 2、划分总原则工程勘察进行岩土分层时，一般应按“两级单元”进行，不宜划分太多的亚层，一般是将不同地质时代、不同地质成因的岩土划分为主层，如②3代表第②主层第3亚层；分层应与工程需要密切配合，要明显反应对拟建工程的不利层位（如液化土层、湿陷性土层）和可主要持力层。
>>>> 3、主层划分细则3.1 按时代同一时代的地层根据工程需要可划分为多个主层，但不同时代的岩土不能划分为同一主层；主层划分应自上而下，层位反应时代和覆盖关系，如④层不能在③层上（倾覆岩层除外），层位代号越大，地层沉积时代越古老，主层层位代号大的层位不能出现在层位代号小的层位之上。
3.2 按成因当时代相同，不同成因的土应划分为不同的主层；原则上不宜将沉积环境差异较大的层划分在同一主层内，如坡积层不应与冲、洪、湖积层划分在同一主层，同一主层不宜有不同成因的土；3.3 可单独划分为主层的特殊情况厚度大，性质好的受力层，单独划分为主层有利于分析利用；厚度大，性质特殊的土（如湿陷性土、液化土、盐渍土等）应单独划分为主层；对工程影响大的层，也宜单独划分为主层（如砂层中夹了一层2米厚的漂石，影响成桩）；与工程相关的不利地层、对拟建工程影响巨大的不利层位，也应单独划分为一个主层；对松散地层，一般同一主层厚度不宜过厚，如大厚度填土，只分为一个主层，不利于分析、评价；填土、耕土、植被土一般划分在一个主层，但对厚度特别大，需进行不同的处理的大厚度填土，可根据情况划分为不同的主层；主要受力层宜划分为主层方便分析评价，如对于厚度大性质良好的天然基础持力层位或厚度大性质良好的桩端持力层，可单独划分出一个主层，起到突出持力层的作用。
>>>> 4、亚层划分总则亚层一般按岩性、状态、密实度、分布深度、物理力学性质及工程特性进行划分。
>>>> 5、亚层划分细则亚层的划分依据主要层位的岩性和物理力学性质，在编号顺序上可适当考虑空间分布和覆盖关系，由上至下依次编号，但亚层的代号顺序并不一定代表严格的沉积顺序；对于一个主层内不同岩性的地层，应划分出不同的亚层；同一地质、地貌单元的同一主层内，亚层必须是唯一的；对状态或密实度、其它物理力学指标存在明显差异，这些差异导致工程性能出现一定差异时，应再细分为多个亚层；对于同一主层内岩性相同、状态或密实度变化小，或土质均匀的亚层，当厚度较大，或埋置深度差异较大，由于部分地层参数（如桩端阻力、实际应力范围的压缩模量等）与地层埋置深度密切相关，应再依据埋置深度细分为多个亚层，亚层的厚度不宜太厚；对于一个钻孔，其亚层的分层厚度一般应大于0.5米，对于单层厚度小于 0.5米的偶然出现的层位，可以并入上、下其它物理力学性质相近或较差的层位，但对本孔中出现的薄亚层，在其它钻孔中该层厚度较大时，应予以保留。
地层描述
钻孔土层描述一、杂填土:杂色,松散,大孔隙,上部为砼地坪,含较多的碎石。
二、淤泥质粉质粘土:灰色~灰黑色,流塑,部分夹有机质;无摇振反应,稍有光滑,干强度低,韧性低,有腐味三、粘土:灰黄色,可塑,无摇振反应、光滑,干强度高,韧性高,局部分布。
四、粘土:灰黄~褐黄色,硬塑,含少量的铁,锰质结核,可塑,无摇振反应,光滑,干强度高,韧性高。
五、粉质粘土:青灰色,软~可塑状,为后期沉积,摇振反应无,稍有光滑,干强度中等,韧性中等。
六、粉质粘土:灰黄~褐黄色,硬塑,含青灰色粘土团块无摇振反应,稍有光滑,干强度中等,韧性中等。
七、粉质粘土:灰黄~褐黄色,可塑,无摇振反应,稍有光滑,干强度中等,韧性中等。
八、粉质粘土:灰黄色,可塑,稍有光滑,干强度中等,韧性中等。
局部含团块状密实粉土。
九、粉质粘土:灰黄~褐黄色,钙质结核,硬塑,无摇振反应,稍有光滑,干强度中等,韧性中等。
十、粉质粘土:灰黄~灰色,软~可塑,粉粒含量高,无摇振反应,稍有光滑,干强中等,韧性中等。
十一、粉质粘土:上部浅灰色,中下部褐黄色,硬塑,含少量铁锰质结核,无摇振反应,切面光滑,干强度高,韧性高。
十二、粉质粘土夹粉土:灰黄~青灰色,可塑,含少量云母片,无摇振反应,稍有光滑,干强度中等,韧性中等。
十三、粉砂:黄色,含云母片,中密。
主要由石英等矿物组成,饱与状态。
十四、粉砂:上部灰黄色,底部浅灰色,含云母片,饱与状态,密实。
十五、粉质粘土夹粉土:灰黄色,软~可塑,无摇振反应,稍有光滑,干强度中等,韧性中等。
局部夹薄层粉土。
十六、粉土:灰黄,含云母片,很湿,稍密。
摇振反应中等,无光泽反应,干强度低,韧性低。
十七、粉砂:灰黄,含云母片,饱与,密实,主要成分由长石、石英、云母等组成,磨园度好、分、选性好。
十八、粉土:浅灰色,含云母片,摇振反应中等,无泽反应,干强度低,韧性低。
十九、粘土夹粉砂:灰黄色,褐黄色,可塑,含少量钙质结核核径为3cm。
夹薄层壮中密粉砂,具水平层理,无摇振反应,切面稍光滑,干强度高,韧性高。
第五节 钻孔柱状图1
注意问题： ① 柱状图上，不仅要表明各地层的基本岩性、岩相 特征，而且要在文字中阐明其变化；对水文地质情况、含矿
性等，应设专栏描述。 ② 除在地层厚度栏内标注平均厚度外，
还需注明最大和最小厚度，反映区内厚度的变化范围；在岩 性描述时还应阐明各地层厚度在空间的变化情况与变化规律。
③ 在化石一栏中要详细列出确定地层时代的主要化石名称。
（3）柱状图长度确定：据地层总厚度按比例尺截取柱状图的 长度，再从上至下，逐层按累加厚度进行分层，并标注各单层 厚度。此时，应考虑到需省略、夸大与合并等地层的位置。
（4）接触关系确定：用规定符号在柱状图上表示各地层间不 同类型的接触关系。 （5）花纹图案用规定的花纹与符号：在柱状图上逐层填注其 岩性与化石。如图2所示。 （6）标注与描述：标注地层年代、地层名称、地层代号、岩 性描述等栏目。岩性描述一栏要求简要地描述岩石特征，包括 颜色、层厚、岩石名称、结构、构造和化石、矿产等。 （7）其他：标注图名与比例尺，置于图框正上方。在图框右 下方绘制责任表，注明资料来源、编图者姓名和编图日期等。
图2
谢谢观赏
WPS Office
Make Presentation much more fun
@WPS官方微博 @kingsoftwps
二、综合地层柱状图是一种综合性图件，它是根据 整个工作地区若干个钻井或若干条地层剖面资料，经过综 合整理后而编制成的；它是工作区内地层、岩性特征、厚 度变化、岩相、古生物的变化等情况的总结；是区域地质 资料的重要组成部分。 1．地层柱状图的格式 。 地层柱状图应包括地层年代，地层名称、代号，柱状图 （地层柱或岩性柱）、 地层厚度、地层分层号，岩性描述 等项目。地层柱的宽度一般为 2—3cm 为宜。分层号一栏 应自下而上统一编号。综合地层柱状图的格式如图所示。 综合柱状图的比例尺一般采用1:200或1:500。
地层划分
>>>> 2、划分总原则工程勘察进行岩土分层时,一般应按“两级单元”进行,不宜划分太多的亚层,一般就是将不同地质时代、不同地质成因的岩土划分为主层,如②3代表第②主层第3亚层;分层应与工程需要密切配合,要明显反应对拟建工程的不利层位(如液化土层、湿陷性土层)与可主要持力层。
>>>> 3、主层划分细则3、1 按时代同一时代的地层根据工程需要可划分为多个主层,但不同时代的岩土不能划分为同一主层;主层划分应自上而下,层位反应时代与覆盖关系,如④层不能在③层上(倾覆岩层除外),层位代号越大,地层沉积时代越古老,主层层位代号大的层位不能出现在层位代号小的层位之上。
3、2 按成因当时代相同,不同成因的土应划分为不同的主层;原则上不宜将沉积环境差异较大的层划分在同一主层内,如坡积层不应与冲、洪、湖积层划分在同一主层,同一主层不宜有不同成因的土;3、3 可单独划分为主层的特殊情况厚度大,性质好的受力层,单独划分为主层有利于分析利用;厚度大,性质特殊的土(如湿陷性土、液化土、盐渍土等)应单独划分为主层;对工程影响大的层,也宜单独划分为主层(如砂层中夹了一层2米厚的漂石,影响成桩);与工程相关的不利地层、对拟建工程影响巨大的不利层位,也应单独划分为一个主层;对松散地层,一般同一主层厚度不宜过厚,如大厚度填土,只分为一个主层,不利于分析、评价;填土、耕土、植被土一般划分在一个主层,但对厚度特别大,需进行不同的处理的大厚度填土,可根据情况划分为不同的主层;主要受力层宜划分为主层方便分析评价,如对于厚度大性质良好的天然基础持力层位或厚度大性质良好的桩端持力层,可单独划分出一个主层,起到突出持力层的作用。
>>>> 4、亚层划分总则亚层一般按岩性、状态、密实度、分布深度、物理力学性质及工程特性进行划分。
>>>> 5、亚层划分细则亚层的划分依据主要层位的岩性与物理力学性质,在编号顺序上可适当考虑空间分布与覆盖关系,由上至下依次编号,但亚层的代号顺序并不一定代表严格的沉积顺序;对于一个主层内不同岩性的地层,应划分出不同的亚层;同一地质、地貌单元的同一主层内,亚层必须就是唯一的;对状态或密实度、其它物理力学指标存在明显差异,这些差异导致工程性能出现一定差异时,应再细分为多个亚层;对于同一主层内岩性相同、状态或密实度变化小,或土质均匀的亚层,当厚度较大,或埋置深度差异较大,由于部分地层参数(如桩端阻力、实际应力范围的压缩模量等)与地层埋置深度密切相关,应再依据埋置深度细分为多个亚层,亚层的厚度不宜太厚;对于一个钻孔,其亚层的分层厚度一般应大于0、5米,对于单层厚度小于 0、5米的偶然出现的层位,可以并入上、下其它物理力学性质相近或较差的层位,但对本孔中出现的薄亚层,在其它钻孔中该层厚度较大时,应予以保留。
钻孔描述
钻孔描述一、杂填土：杂色，松散，大孔隙，上部为砼(tong)地坪，含较多的碎石。
二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。
四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。
五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。
六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。
七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。
局部含团块状密实粉土。
九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。
十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。
十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。
十三、粉砂：黄色，含云母片，中密。
主要由石英等矿物组成，饱和状态。
十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。
十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。
局部夹薄层粉土。
十六、粉土：灰黄，含云母片，很湿，稍密。
摇振反应中等，无光泽反应，干强度低，韧性低。
十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。
十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。
十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为3cm。
夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高。
(建筑工程设计)钻孔工程设计
钻孔工程设计钻孔结构是指开孔至终孔孔身口径的变化。
换径次数愈多，钻孔结构越复杂，反之越简单。
钻孔结构的选择，要充分考虑矿区的岩石性质、水文地质条件、终孔口径、钻孔深度、钻进方法、钻孔用途等因素。
以终孔直径做为拟定钻孔结构的标准，对照理想岩层剖面自下而上拟定各段的口径和开孔直径。
在保证钻孔质量和安全钻进的前提下，尽可能地采用泥浆护孔从而减少或者不下套管和少换径，最大限度地简化钻孔结构。
勘探某金属矿床时，设计孔深 700 米，采用金刚石钻进，地质剖面包括以下层位：( 1 ) 0 至 100 米为可钻性 1-7级的岩石，该段全漏水不循环；(3 ) 100 至 700 米为可钻性 9 至 10 级的稳定岩石；(4)地质取样要求以 59mm 终孔。
试确定该钻孔结构。
[分析]从已知条件，自 160 米至终孔适于一径到底，不下套管；分析地质剖面，该钻孔下孔口管和一层套管即可；为封闭漏失层，套管下放深度为 120-130 米，管鞋伸进稳定层 10 至 20 米，套管直径为 73mm，因此该孔段须用 76mm 钻进；孔口管长 18 至 20 米。
直径 89mm ，因此开孔取 91 或者 110mm。
据此可作出如上图的钻孔结构图。
在矿区钻探技术设计书中，值得注意的是应该将矿区的钻孔结构划分为简单钻孔结构和复杂钻孔结构二种类型加以作图说明，同时作图时应将各要素如直径、换径深度等标明。
目前岩心钻探工作中，普通根据各矿区地层岩石力学特性、结构与构造，结合钻探设备与护壁堵漏措施等因素，常采用合金与金刚石分层钻进的方法。
普通地，开孔采用合金钻进至完整岩面 3 至 5 米，然后扩孔下孔口管隔离上部松散层、覆盖层等不稳定地层，然后改用金刚石钻进至终孔。
因此，在此只介绍这二种钻进方法。
将具有一定强度和形状的硬质合金，按钻进要求固定于钻头上，在一定的技术条件下，作为切削具破碎岩石的一种钻进方法。
合金钻进是靠固定在钻头体上的硬质合金来破碎岩石的，而各种岩石都具有一定的强度和研磨性，钻进时钻头上受力也很复杂，因此，所使用的硬质合金应具有如下性能：①硬度大且耐磨性强。
地质勘探原始记录表格【范本模板】
地质勘探原始记录表格岩土样品统计单项目名称：NO：GCZFB-C3取样人：统计人：统计日期：钻孔地质描述记录表NO：GCZFB—A02项目名称＿＿＿＿＿＿＿＿＿＿＿钻孔编号＿＿＿＿＿＿＿X；＿＿＿＿Y；＿＿＿＿高程:＿＿＿＿＿钻孔位置＿＿＿＿＿＿＿＿＿＿＿＿＿开孔日期＿＿＿＿＿＿终孔日期＿＿＿＿＿＿共＿＿页，第＿＿页编录员＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿年＿＿＿月＿＿＿日钻孔工作量统计表项目名称: NO：GCZFB—C统计人：统计钻孔稳定水位综合记录表项目名称：NO:GCZFB—C02观测人：钻孔岩土分层统计表项目名称：NO GCZFB-C4统计人：统计日期：钻孔注水试验原始记录表NO：GCZFB-BO9水位观测日期＿＿＿＿＿＿＿＿＿试验日期＿＿＿＿＿＿＿＿观测者＿＿＿＿试验者＿＿＿＿记录者＿＿＿＿检测者＿＿＿＿钻孔地下水位观测记录表NO：GCZFB—B08项目名称＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿观测类型＿＿＿＿＿＿＿＿共＿＿页钻孔编号＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿孔口高程＿＿＿＿＿＿＿＿第＿＿页观测者＿＿＿＿＿＿记录者＿＿＿＿＿＿审核＿＿＿＿＿＿观测时间＿＿＿＿＿＿＿＿钻孔压水试验记录表NO：GCZFB-B08钻孔动力触探原始记录表NO：GCZFB-B11 项目名称＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿钻孔编号＿＿＿＿＿＿＿共＿＿页,第＿＿页试验者＿＿＿＿＿记录者＿＿＿＿＿审核者＿＿＿＿＿试验日期＿＿＿＿＿＿＿＿＿钻孔抽水试验观测记录表NO:GCZFB—B15项目名称＿＿＿＿＿＿钻孔编号＿＿＿试验编号＿＿＿孔口高程＿＿＿共＿页试验方法＿＿＿＿＿＿试段深度＿＿＿套管深度＿＿＿稳定水位＿＿＿第＿页机台编号＿＿＿＿＿＿机长＿＿＿＿＿班长＿＿＿＿观测员＿＿＿＿记录员＿＿＿＿钻孔抽水试验原始记录表NO：GCZFB-B10 共页，第页观测者＿＿＿＿试验者＿＿＿＿记录者＿＿＿＿试验日期＿＿＿＿＿＿＿钻孔抽水试验水位恢复情况观测记录表NO:GCZFB-B16 项目名称＿＿＿＿＿＿钻孔编号＿＿＿试验编号＿＿＿孔口高程＿＿＿共＿页试验方法＿＿＿＿＿＿试段深度＿＿＿套管深度＿＿＿稳定水位＿＿＿第＿页员＿＿＿＿记录员＿＿＿＿岩芯钻探原始班报记录表NO：GCZFB—B06项目名称＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿机台编号＿＿＿＿钻机类型＿＿＿＿水泵类型＿＿＿＿时间＿＿＿年＿月＿日(自＿＿时至＿＿时）共＿＿页钻孔编号＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿钻孔性质＿＿＿＿钻塔类型＿＿＿＿立轴/机高＿＿＿＿班次＿＿＿＿＿＿＿天气＿＿＿＿＿＿＿＿＿＿第＿＿页LD-20型冲击式钎探钻机勘探现场原始记录表NO：GCZFB—B05操作者：＿＿＿＿＿＿＿＿记录者：＿＿＿＿＿＿＿＿日期：＿＿＿＿＿＿年＿＿＿＿月＿＿＿＿日工作时间:自＿＿＿＿＿时至＿＿＿＿＿＿钻孔标准贯入试验现场记录表NO：GCZFB—B13项目名称＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿钻孔编号＿＿＿＿＿＿＿＿水位埋深＿＿＿＿＿＿＿＿＿共＿页，第＿页机台编号＿＿＿＿＿＿＿＿机长＿＿＿＿＿＿班长＿＿＿＿＿＿记录员＿＿＿＿＿＿审核＿＿＿＿＿＿＿。
钻孔地层分层描述
直径（mm）
深度（m）
记录员:记录日期
立轴转速
冲洗液消耗量
月日
时分
钻头种类直径（mm）
钻具总长（m）
下钻地上余尺（m）
提钻地上余尺（m）
由（m）
至（m）
计（m）
岩芯长度（m）
采取率（%）
地层等级
班长:记录日期
岩土名称及简述
送验样品
孔内原位测试
含水层特征
套（滤）管加固
钻进进程及孔内情况
编号
深度（m）
动探（m）
标贯(次)
编号
初见水位（m）
稳定水位（m）
钻孔地层分层描述
序号
由(m)
至(m)
地层名称及描述
地质人员岩芯鉴定意见
地质人员记录日期
第页共页
单位名称：
施钻单位：
钻探记录
钻孔编号工程名称
里程左(右)米
钻孔位置坐标
设计深度米实际深度米
孔口高程米钻机类型
开工日期完工日期
钻孔位置草图
钻机组组长
工作时间
班次
孔内钻具情况
钻进深度
岩土取芯情况及地层等级
施钻方法
地层测量中的钻孔记录数据整理与解析
地层测量中的钻孔记录数据整理与解析地层测量是地质学和地球物理学重要的研究方法之一，通过获取钻孔记录数据可以获得地质构造、岩性、地层分布等重要信息。
但是，钻孔记录数据的整理和解析是一项复杂而繁琐的工作，需要钻井工程师和地质学家的共同努力。
钻孔记录数据是通过在地下进行钻探作业时，钻头钻入地下所采集到的各种信息。
这些信息包括岩芯、岩屑、水文数据、地磁数据、地电数据等等。
其中，岩芯是最为重要的数据之一，可以直接观察到地层的岩性和结构。
岩屑则是通过钻头破碎岩石而产生的碎屑，可以用来判断岩石的厚度和性质。
水文数据、地磁数据和地电数据则可以用来研究水文地质和地球物理现象。
钻孔记录数据的整理工作包括对钻孔数据进行分类、编码和存档。
首先，钻井工程师需要将采集到的各类数据按照类型进行分类。
例如，将岩芯、岩屑等样本归类为地质数据，将水文、地磁、地电等数据归类为地球物理数据。
接下来，钻井工程师需要对这些分类的数据进行编码，以便于后续的存储和检索。
编码可以按照地质地球物理标准进行，也可以根据具体的研究目的进行设计。
钻孔记录数据的解析工作则需要地质学家的专业知识和经验。
首先，地质学家需要对钻孔记录数据进行初步的分析和处理。
这包括对岩芯、岩屑的观察和测量，对水文、地磁、地电数据的统计和分析。
然后，地质学家需要根据已有的地质知识和理论，对钻孔记录数据进行解释和建模。
通过将钻孔记录数据与地质模型进行对比，可以获得地质构造、岩性、地层分布等重要信息。
在地层测量中，钻孔记录数据的整理和解析是一项艰巨而重要的工作。
它不仅关系到地质学和地球物理学的研究进展，也关系到工程勘探和资源开发的效率和安全。
因此，钻井工程师和地质学家需要相互合作，密切配合，共同完成这项工作。
在未来，随着科技的不断进步，地层测量技术也将取得更大的突破。
例如，利用先进的钻探设备和数字化技术，可以提高钻孔记录数据的采集效率和质量。
利用人工智能和机器学习算法，可以实现对钻孔记录数据的自动化整理和解析。
