凹版制版原理及工艺(激光雕刻,电子束雕刻)
凹版印刷技术资料
2)滴注粘合材料
3)固化 4)接缝处理 5)曝光 6)显影
7)修版
二、雕刻凹版
一）电子雕刻凹版工艺 1、电子雕刻机的结构及工作原理
计算机
扫描头
雕刻头
扫描滚筒上放置原稿,滚筒 作周向转动，扫描头横向移动， 扫描原稿上的光信号将其转变 成电信号。电信号经计算机处 理后控制雕刻头，雕刻头上的 雕针或雕刻刀在版滚筒上雕刻。
雕刻机，凹印大电 机等印制有价证券。
发展历程3
1911年，国人沈君逢吉赴日研习凹版，尽得其老师日本专家细贝为太郎之真
传。
1917年，[英美烟草公司]在上海采用照相凹版法印刷欧战画报。 1923年，[商务印书馆]聘德技师海尼卡（E.Heinicker）传习照相凹版法，
并于次年购入烟草公司之凹版设备。
三）电子束雕刻凹版工艺
1976年德国赫尔公司推出了电子束雕刻机。 1、电子束雕刻机的结构
外观
电子束枪的结构
2、工作原理：将被雕刻的滚筒装入真空室，抽真空，当滚筒达 到工作转速后，电子束枪根据存储的数字式图文信息，通过光 学控制系统扫射滚筒表面，使镀铜表面高速熔融和蒸发，产生 不同直经和深度的易受墨的网穴。 四）镀铬
凹版印刷技术
第三节 凹版印刷作业 一、凹版印刷机 1、卫星式
压印滚筒 版滚筒
2、机组式
凹版印刷机
现代凹版印刷机的特点：
1、高速化
2、多色化 3、自动化程度高：预调整系统、自动送机构、版滚筒自 动替、换清洗装置、电子轴驱动、高速接纸 4、联机化
5、宽幅
6、水性化
套准控制装置
节能干燥装置
印版替换装置
扫描滚筒
版滚筒
二）激光雕刻凹版工艺
扫滚筒表面，滚筒以1000r/min的速度旋转.
凹版制版
雕刻凹版的定义
雕刻凹版是在凹版版基上雕刻成
凹形图文的总称
手工雕刻凹版
手工雕刻凹版是用各种刻刀在铜版上雕 刻而成的，可以直接刻出凹下的线条， 也可以在铜版上先涂一层抗蚀膜，划刻 抗蚀膜，露出铜版表面，再进行化学腐 蚀。
机械雕刻凹版
机械雕刻凹版是利用彩纹雕刻机、浮雕雕刻机、 平行线刻版机以及缩放刻版机等机械直接雕刻， 或划刻铜表面的抗蚀层再腐蚀制成凹版。 手工雕刻或机械雕刻的凹版线条细腻，版纹精 巧，主要用来印刷具有防伪价值的纸币、债券 等。
第二节 电子雕刻制版工艺(无胶片)
滚筒制备—镀镍—镀底铜—浇注隔离 层—镀面铜层 —雕刻—镀铬
凹版滚筒结构
（1）筒体：理论筒体为圆筒形，主要由无缝钢管做 成； （2）镀镍层： 在凹版滚筒表面上先镀上一层薄薄 的金属镍(1～3um)，以便在镍上镀铜，保证镀铜质量； （3）底铜层 ：底铜层厚度约为1～2mm，可掩盖钢 辊的缺陷； （4）面铜层 ：面铜层的厚度约为80um，在其上雕 刻或腐蚀出图文； （5）镀铬层：为了提高印版表面的硬度和耐磨性， 在印版制完后，在其表面镀一层铬。
镀 镍
镀镍是在凹版滚筒上镀铜前必须进
行的一道工序 在钢管上直接镀铜结合力差（铁置 换铜）
（电镀液以硫酸镍为主） 镍层厚度为1—3um.
镀底铜
将镀镍后的凹版筒体清洗干净
后，放入电镀槽内，使用酸性 的硫酸铜溶液，在筒体表面镀 上一层底铜。厚度约为1--2mm。
浇注隔离层
当印版印刷完后或制版失败等，需 要把制版铜层剥离，然后再重新镀 上制版铜层，约1um。
电子雕刻法
（1）有软片电子雕刻 ① 软片制作。 ② 滚筒安装。 ③ 软片粘贴。 ④ 程序编制。 ⑤ 试刻。 ⑥ 扫描校准。 ⑦ 雕刻。
第二章：凹版印刷工艺
按
照
印
刷
层 叠 式 卷 筒 料 印 刷 机
机 组 的 排 列 方 式 分 类 ：
层叠型凹版印刷机，其印刷单元上下层叠，排列
随着社会经济的发展，商品的包装越来越 受到重视。
因为，从某种意义上讲，色彩缤纷、设计 新颖的商品包装能够引发人们的购买欲望。
由于凹印能真实再现原稿效果，且层次丰 富、清晰，色泽鲜艳明亮，加上其可采用 水性油墨和醇溶性油墨，符合绿色环保印 刷的要求，并能广泛适应薄膜、复合材料、 纸张等多种介质，因而在包装印刷领域得 到了广泛应用。
计算机直接雕刻（无软片）系统工艺流程图
原稿
图像扫描
数码打样
工作站
组版工作站
版式打样
滚筒精加工 镀铜
粗加工 无缝钢管
电子雕刻 镀铬
凹版打样
电分机接口系统将电分机与整页拼版系统
相连；电雕机接口与电雕机控制工作站构 成无软片雕刻系统，并通过网络与整页拼 版系统连接。
电分机将彩色原稿，包括反射片、透射片、
近几年，新型的机组式凹版印刷机已实现电子无 轴传动，即每个印刷单元之间去掉了共用的驱动 动力轴（有轴传动），改由伺服马达进行控制， 使套印精度更高，操作更加方便。
机组式凹版印刷机具有如下优点： （1）增减印刷单元容易，一般的凹版印刷机只有6-9个单元，
最多的可达12个单元，实现双收双放，即一个台印刷机可 能分成两台印刷机进行操作。 （2）可以在印刷机上安装一套反转装置，可改变基材的穿 行路线，进行单面或双面印刷。 （3）相邻两个印刷单元距离大，使印刷干燥速度提高，装 拆方便，便于互换印版和油墨等，从而可减少停车时间， 提高生产率。 （4）每组印刷单元后可设置较大面积的干燥装置，有利于 油墨的快速干燥，可用于高速印刷。现在高档的印刷机均 彩用复式烘干箱，并且在最后一单元再加一组烘干箱，保 持印刷膜能彻底干燥，提高速度，降低溶剂残留量。 （5）采用先进的自动套色系统，实现于印刷过程中的自动 纠正偏差，降低了废品率，明显提高了套印精度，同时可 通过印品质量监控系统，可以及时调整印刷缺陷。目前， 世界上最先进的印刷机还带有检品机，检查已印完的印刷 品，发现不良会自动贴上标识，在进行下工序加工时可以 筛选出来，避免于重复浪费造成的生产成本的提高。 其缺点是不太适应拉伸大或超薄膜的印刷。
凹版印刷工艺原理
凹版印刷工艺原理
●凹版印刷是一种常见的印刷工艺，其原理涉及以下步骤：
1.版材制备：首先，制备一个表面相对平整的版材，通常是金属制成的印刷版。
这个版
的表面被蚀刻成图案或文本。
2.墨盘涂墨：墨水被放置在墨盘中，然后通过匀墨辊均匀涂抹在印刷版的表面上。
3.刮刀刮除多余墨水：一个刮刀被用来将印刷版表面多余的墨水刮除，只留下蚀刻部分
被墨水填充。
4.印刷过程：打印媒介，通常是橡皮布或橡胶辊，被用于将墨水从印刷版的凹槽传递到
印刷底材上。
在印刷过程中，墨水只被传递到印刷版上凹槽所定义的区域，形成图案或文字。
5.干燥：印刷底材上的墨水需要时间来干燥。
这可以通过自然干燥或使用额外的设备，
如烘干机，来加速。
6.印刷底材：印刷底材可以是纸张、塑料薄膜、金属等不同材质，具体选择取决于应用
的要求。
●凹版印刷的主要特点包括：
1.高分辨率：凹版印刷可以实现高分辨率的印刷效果，适用于对图像和文本细节要求较
高的场合。
2.适用于各种材质：凹版印刷可应用于不同类型的印刷底材，包括纸张、塑料、金属等。
3.色彩丰富：凹版印刷可以使用多个油墨槽，实现多颜色的印刷，能够产生丰富的色彩
效果。
4.印刷速度快：凹版印刷可以在较短时间内完成大面积的印刷，适用于大规模生产。
凹版印刷广泛应用于包装、标签、杂志、贺卡等领域，其高品质的印刷效果使其成为一种常见的高级印刷工艺。
凹版印刷技术
成支撑刮墨刀的网墙． 晒阳图：将连续调的阳图与碳素纸密合抽真空曝光，在碳素纸
表面形成图文潜影． 过版：将经晒网线和晒阳图的碳素纸转移到凹版滚筒的表面的
过程。 填版：用保护剂(苯墨、虫胶漆)将不需要腐蚀的部分保护起来. 腐蚀：使FeCl3渗透胶层达到铜滚筒，使铜腐蚀下凹。 后加工:冲洗滚筒表面,将胶膜和保护剂用汽油清洗,再用酸清洗.
2版滚筒的电镀要细铜层要达标版滚筒进行酸洗用化学药剂腐蚀掉版滚筒表面的锈蚀物氧化膜分三次在版滚筒依次电镀基础铜层01mm保护铜层115mm制版铜层01502mm最后在表镀铜溶液由硫酸铜硫酸添加剂等组成电镀液温度为2035
第三章 凹版印刷技术
一、凹版印刷工艺原理及其发展 1、概念
凹版印刷(intaglio printing):用凹版施印的一 种印刷方式。凹版(form of intaglio printing)指图 文部分低于空白部分的印版。
安全——我们永恒的旋律。11:37:0711:37:0711:37T uesday, April 27, 2021
企业精神，品质第一。21.4.2721.4.2711:37:0711:37: 07April 27, 2021
环境优雅，造福大家。2021年4月27日 上午11时37分 21.4.2721.4.27
事故隐患不除尽，等于放虎归山林。 上午11时37分7秒上午 11时37分11:37:0721.4.27
品质观念把握好，成品出货不苦恼。2 1.4.272 1.4.271 1:3711 :37:07 11:37:0 7Apr-2 1
过细工作记心间，粗枝大叶可不行。2021年4月27日 星期二 11时37分7秒 Tuesday, April 27, 2021
凹版印刷技术
发展历程2
1513年，德人格雷福（W.Graf）发明腐蚀式凹版。 1826年，法人尼布斯（J.N.Niepce）发明照相凹版法（Photogravure）。 1837年，美人柏金斯（J.Penkings）发明钢版过版法（Trans-ferring） 以复制钢凹版。
1838年，俄人雅科必（Jacobi）与英人士本塞（T.Spencer）同时发表由 雕刻凹版用电镀法（ElectroPlating）复制凹铜版。
第三章 凹版印刷技术
一、凹版印刷工艺原理及其发展 1、概念
凹版印刷(intaglio printing):用凹版施印的一 种印刷方式。凹版(form of intaglio printing)指图 文部分低于空白部分的印版。
GB 9851.6－88 (
凹版印刷的发展及特点
一、发展历程
1460年，意大利人菲尼格拉（M.Finiguerra）发明 雕刻金属凹版印刷法。现有的凹版印刷Intaglio一字， 原是意大利文“雕刻”之意。按菲尼格拉氏为意大利金 饰雕刻技师，常为顾客凹刻金属版，然后在凹纹处涂以 色泽，用为装饰。一日，因秉烛加班夜刻，蜡烛油误滴 落于所刻之金属版上，次晨见版上蜡膜，揭起，则凹纹 处所涂色料竟移附蜡膜上，成凸起之花纹，鲜艳异常。 菲氏有所悟，遂改涂彩色油墨于雕刻版上，擦去平面无 凹纹部份油墨，以纸覆版面重压之，竟得精美印刷品， 于是发明雕刻凹版印刷（IntaglioPrinting Pro-cess）。
二、凹版印刷特点
1、直接印刷方式，印品墨色厚实、色彩丰富； 2、采用网穴结构及深浅来表现层次，清晰明快、
反差适度、形象逼真、产品规格多样等优点； 3、凹版印刷具有速度快(可达300m/min以上)； 4、印版耐印力高（可达300～400万印）； 5、能在纸、铝箔、塑料软包装、厚纸纸容器、
第四章 凹版制版原理及工艺
第四章凹版制版原理及工艺第一节概述凹版印刷起源于中世纪的雕刻凹版画，它与平版印刷、凸版印刷、孔版印刷一样，是印刷工艺的重要组成部分，也是现代印刷中的一种主要印刷方法。
一、凹版印刷及其特点凹版印刷因其版面特征而得名。
凹印版的图文部分低于版面，它以不同的深度凹入印版来表现原稿图像的不同层次，空白部分处于同一版面上。
印刷时，先将油墨填涂于印版上，然后用刮墨刀把印版表面的油墨刮掉，再通过压力的作用，使存留在印版凹陷部分(即图文部分)的油墨与纸(或其它承印物)接触，将该部分油墨转印到纸张(或其它承印物)上，则得到所需的印刷品。
凹版印刷与复印的区别是，它通常以高速度进行批量生产，而复印只从原稿直接制作少数复印件。
印刷产品有书籍、报纸、杂志、课本、图片、画册、地图、招贴、商品目录、表格票据、有价证券、包装材料和各种日用印刷品等。
凹版印刷与平、凸版印刷相比较，其突出的优点是印刷质量好，通过不同深浅程度的油墨层，能将连续性色调原稿丰富的层次较完整地表现出来，墨色厚实，色彩鲜艳，富于立体感，它的墨层比平印产品厚5倍之多，比凸印产品厚2倍以上。
由于凹印具有能在各种大幅面的高级纸张、粗糙纸张、塑料薄膜和金属箔纸等承印物上印刷并能达到很高质量的优点，在现代印刷中常用来印刷各种精美的画册、画报，尤其在包装装潢工业中得到广泛应用，如各种造型的商标、折叠纸盒、软包装材料(玻璃纸和各种薄膜材料)、礼品装材料、各种类型的包装纸和其他商品的包装、装潢材料的印刷等均可采用凹版印刷。
又由于凹版印刷的印版耐印力高，在大批量印刷中优势最为明显，经济效益很好。
总之，凹版印刷具有墨层厚、色彩鲜艳、耐印力高、适用范围广、适合连续绵延的图案的印刷。
现已广泛应用于塑料包装印刷、纸制包装印刷、装饰印刷、转移印花、出版印刷等领域。
二、凹版制版工艺的发展凹版制版是凹版印刷必不可少的一个重要环节。
随着技术的发展，凹版制版工艺也发生了变化。
从凹印工艺本身来讲，随着工艺技术的变化，凹印工艺也经历了其兴衰变化的历史。
凹版印刷机工作原理与应用
凹版印刷机工作原理与应用Last revision on 21 December 2020第一章概论凹版印刷作为印刷工艺的一种，以其印制品墨层厚实，颜色鲜艳、饱和度高、印版耐印率高、印品质量稳定、印刷速度快等优点在印刷包装及图文出版领域内占据极其重要的地位。
凹版印刷原理及特点凹版印刷的原理凹版印刷从其名称上就可以得知：它的文字图像是凹入版面的。
也就是说凹版的空白部分都在同一平面上(版面)，而图文部分位于空白部分之下，并以不同深度凹入版面来表现原稿图像的浓谈层次。
这样的印版称之为凹版。
用凹版复制图像的印刷称为凹版印刷。
原稿上的暗调层次在凹版上相应的印刷部分，其低凹的深度大；反之，原稿上最明亮的层次在凹版上相应印刷的部分，其低凹的深度就浅。
因此，凹版的印刷部分是根据其凹下去的深浅程度所含的油墨的不同来表现印刷图像的深浅层次。
凹版印刷的特点凹版印刷与凸版、平版相比较，凹版保存并传递油墨的载体是网穴。
由于网穴的油墨容积可以各不相同，所以传递的油墨量也就各异，因此，凹版印刷的印品与平、凸、丝网印刷相比，具有墨层厚实、色彩鲜艳、层次清晰丰富和真实感强等特点。
（1）墨层厚实。
一般来说，印刷的油墨层厚度乎印约2ym，凸印约7严m，而凹印可达9—20Pm，仅次于丝网印刷，墨层的厚实可产生许多特殊效果，如立体感强，能在大幅面的粗质纸、塑料薄膜和金属箔上印刷的优点。
（2）墨层干燥快，不需要喷粉，可以进入下一工序。
（3）凹版印刷属于干式叠印，无润版液干扰，图像质量和纸张尺寸比较稳定。
（4）承印材料适应广。
（5）耐印率高，适合大批量印刷。
目前，凹版印刷的印品主要有以下几类：纸包装，如烟盒、酒盒、酒标、香皂盒、药盒等等。
塑料软包装，如食品包装、化妆品、医药包装、种子包装、工业品包装等。
有价证券印刷，如钞票、邮票等。
第二章凹版印刷的分类按承印物形状，凹版印刷可分为单张印刷和卷筒印刷。
按制版的方式不同，凹版又可分为腐蚀凹版和雕刻凹版两大类。
凹版印刷工艺概述
凹版印刷工艺概述凹版印刷是一种常见的印刷工艺，也被称为凹陷版印刷。
它是使用特殊的凹版版材，通过背面涂覆油墨，再通过压印将油墨传递到印刷材料上的一种印刷方法。
凹版印刷在包装印刷、标签印刷、票据印刷等领域都被广泛应用。
凹版印刷的原理凹版印刷的原理是利用凹版版面上的图形与非图形部分之间的凹陷差异来实现油墨的传递。
凹版版面通常由铜或钢制成，上面的图形部分被腐蚀成凹陷，而非图形部分则保持平整。
在印刷过程中，油墨被涂覆在版面的背面，之后通过印刷机上的刮刀削除非图形部分的油墨，只留下凹陷的图形部分带着油墨，然后被压印在印刷材料上。
凹版印刷的优势相比其他印刷工艺，凹版印刷具有以下优势：1.高质量：凹版印刷可以实现高分辨率、高对比度和高细节的印刷效果，能够准确再现细腻的图形和纹理。
2.耐久性：由于凹版版面通常由金属制成，因此具有较高的耐久性，可以长时间使用而不容易磨损。
3.均匀涂墨：凹版印刷中的刮刀系统可以确保油墨均匀涂覆在图形部分，使得印刷效果更加平整和一致。
4.适应性广泛：凹版印刷可以应用于各种不同的印刷材料，如纸张、塑料、金属等，具有较高的适应性。
凹版印刷的工艺流程凹版印刷的工艺流程通常包括以下几个步骤：1.设计和制作版面：根据印刷品的要求，设计和制作凹版版面。
通常使用成像技术将图形转移到版面上，并通过腐蚀等方法将非图形部分凹陷。
2.涂墨：将适量的油墨涂覆在凹版版面的背面，确保图形部分被油墨填满。
3.刮墨：使用刮刀系统在凹版版面上刮除非图形部分的油墨。
4.压印：将凹版版面与印刷材料接触，并通过压力使油墨从凹版传递到印刷材料上。
5.干燥和固化：将印刷材料上的油墨干燥和固化，确保印刷品的质量和耐久性。
6.后续加工：根据需要，对印刷品进行后续的加工处理，如烫金、模切等。
凹版印刷的应用领域凹版印刷广泛应用于以下领域：1.包装印刷：凹版印刷可以实现高品质的包装印刷，对于彩色图片和细节的表现能力非常强，常用于制作高级礼品包装盒、化妆品包装等。
凹版印刷的原理及其特点
1.凹版印刷的原理及其特点。
Key：凹印版的图文部分低于版面，它以不同的深度凹入印版来表现原稿图像的不同层次，空白部分处于同一版面上。
印刷时，先将油墨填涂于印版上，然后用刮墨刀把印版表面的油墨刮掉，再通过压力的作用，使存留在印版凹陷部分(即图文部分)的油墨与纸(或其它承印物)接触，将该部分油墨转印到纸张(或其它承印物)上，则得到所需的印刷品。
特点：凹版印刷具有墨层厚、色彩鲜艳、耐印力高、适用范围广、适合连续绵延的图案的印刷。
现已广泛应用于塑料包装印刷、纸制包装印刷、装饰印刷、转移印花、出版印刷等领域。
2．简述凹版与平版、凸版的不同点。
Key：凹版印刷与平、凸版印刷相比较，其突出的优点是印刷质量好，通过不同深浅程度的油墨层，能将连续性色调原稿丰富的层次较完整地表现出来，墨色厚实，色彩鲜艳，富于立体感，它的墨层比平印产品厚5倍之多，比凸印产品厚2倍以上。
3．简述凹版的优缺点。
Key：凹版印刷具有墨层厚、色彩鲜艳、耐印力高、适用范围广、适合连续绵延的图案的印刷。
现已广泛应用于塑料包装印刷、纸制包装印刷、装饰印刷、转移印花、出版印刷等领域。
4．简述凹版的分类。
Key：凹印刷版按图文形成的方式不同，可分为雕刻凹版和腐蚀凹版两大类。
5．简述雕刻凹版的制版工艺。
Key：雕刻凹版的制版工艺是利用手工，机械或电子控制雕刻刀在铜版或钢版上把图文部分挖掉，为了表现图像的层次，挖去的深度和宽度各不同。
深处附着的油墨多，印出的色调浓厚；浅处油墨少印出的色调淡薄。
雕刻凹版有：手工雕刻、机械雕刻、电子雕刻凹版。
6．电子雕刻机的工作原理是什么？Key：电子雕刻机的工作原理是在电子雕刻机上利用光电原理，根据原稿中不同层次的图文对光源反射不同的光量（若用透射原稿则透过不同光量），通过光电转换产生相对应的电量，控制进行雕刻刀具升降距离，对预先处理好当然金属版面进行雕刻，获得需要的图文。
7．简述凹印电子雕刻机原理。
Key：凹版电子雕刻机是一种现代化的制作凹版设备，是由电子、光学与机械等方面的高新技术所组成的利用电子与光学原理，通过机械等物理方法进行制版，把原稿、阳图片或平印用网目阳图片，经由全自动的电子扫描、阶调控制及雕刻系统，直接在印版滚筒上雕刻出与原稿相对应的网孔来。
电子雕刻凹版的制版过程
电子雕刻凹版的制版过程凹印版从制作方法上区分，可以分为两大类，一类是雕刻凹版，一类是照相凹版，雕刻凹版有手工或机械雕刻凹版，电子雕刻凹版。
手工雕刻凹版是用各种刻刀在铜版上雕刻而成的，可以直接刻出凹下的线条，也可以在铜版上先涂一层抗蚀膜，划刻抗蚀膜，露出铜版表面，再进行化学腐蚀。
机械雕刻凹版是利用彩纹雕刻机、浮雕刻机、平行线刻版机以及缩放刻版机等机械直接雕刻，或划刻铜表面的抗蚀层再腐蚀制成凹版。
手工或机械雕刻的凹版线条细腻，版纹精巧，主要用来印刷具有防伪价值的纸币、债券等。
电子雕刻凹版，利用电子雕刻机，按照光电原理，控制雕刻刀，在滚筒表面雕刻出网穴，其面积和深度同时发生变化。
【推荐相关：调墨刀】电子雕刻凹版的制作过程为：制扫描底片→安装印版滚筒→测试→雕刻→镀铬1．制扫描底片以往的扫描底片，采用的是连续调的乳白片，造价昂贵，底片质量很难控制。
80年代，电子雕刻机加入电子转换组件，按设计好的程序进行胶凹转换，即用胶印用的加网底片，雕刻凹版。
因此，现在大多使用分色加网的底片制版。
2．安装印版滚筒用吊车将印版安装在电子雕刻机上，雕刻前清除版面的油污、灰尘、氧化物。
把扫描底片平服的粘贴在原稿滚筒上。
【推荐相关：胶棍清洗剂】3．测试根据原稿（扫描片）的要求和油墨的色相，结合印刷产品制定试刻值，例如，装饰印刷的纸张比较粗糙，吸墨性强，雕刻深度须在45μm～50μm才能达印刷要求，必须调整雕刻放大器上的电流、电压。
4．雕刻扫描头对原稿进行扫描，雕刻头与扫描头同步运转，印版滚筒表面被雕刻成深浅不同的网穴物资行情。
新型的电子雕刻机有三种形状的网点角度，可以在操作时任意选择，以免发生因套印不准而产生的龟文。
在雕刻文字时，细微的笔道不能丢失，必须选用细网线雕刻，如果用100线cm，文字的雕刻可以达到十分理想的效果。
现在，电子雕刻凹版多采有分体式的电子雕刻系统制版，即扫描仪和电子雕刻机分离，分别和图像工作站的输入、输出接口相连。
凹版印刷技术
凹版印刷的发展及特点
一,发展历程
1460年,意大利人菲尼格拉(M.Finiguerra)发明 年 意大利人菲尼格拉( ) 雕刻金属凹版印刷法.现有的凹版印刷Intaglio一字, 一字, 雕刻金属凹版印刷法.现有的凹版印刷 一字 原是意大利文"雕刻"之意. 原是意大利文"雕刻"之意.按菲尼格拉氏为意大利金 饰雕刻技师,常为顾客凹刻金属版, 饰雕刻技师,常为顾客凹刻金属版,然后在凹纹处涂以 色泽,用为装饰.一日,因秉烛加班夜刻, 色泽,用为装饰.一日,因秉烛加班夜刻,蜡烛油误滴 落于所刻之金属版上,次晨见版上蜡膜,揭起, 落于所刻之金属版上,次晨见版上蜡膜,揭起,则凹纹 处所涂色料竟移附蜡膜上,成凸起之花纹,鲜艳异常. 处所涂色料竟移附蜡膜上,成凸起之花纹,鲜艳异常. 菲氏有所悟,遂改涂彩色油墨于雕刻版上, 菲氏有所悟,遂改涂彩色油墨于雕刻版上,擦去平面无 凹纹部份油墨,以纸覆版面重压之,竟得精美印刷品, 凹纹部份油墨,以纸覆版面重压之,竟得精美印刷品, 于是发明雕刻凹版印刷( ). Pro-cess).
发展历程3 发展历程
1911年,国人沈君逢吉赴日研习凹版,尽得其老师日本专家细贝为太郎之真 年 国人沈君逢吉赴日研习凹版, 传. 1917年,[英美烟草公司 在上海采用照相凹版法印刷欧战画报. 年 英美烟草公司 在上海采用照相凹版法印刷欧战画报. 英美烟草公司]在上海采用照相凹版法印刷欧战画报 1923年,[商务印书馆 聘德技师海尼卡(E.Heinicker)传习照相凹版法, 年 商务印书馆 聘德技师海尼卡( 商务印书馆]聘德技师海尼卡 )传习照相凹版法, 并于次年购入烟草公司之凹版设备. 并于次年购入烟草公司之凹版设备. 1935年,[中华书局 自德购轮转凹印机,从事钞券印制. 年 中华书局 自德购轮转凹印机,从事钞券印制. 中华书局]自德购轮转凹印机 1940年,中信局成立印制处为四川省财政厅印刷局为重庆印刷厂,专印政 年 中信局成立印制处为四川省财政厅印刷局为重庆印刷厂, 府有价证券.越四年,成立中央印制厂. 府有价证券.越四年,成立中央印制厂. 1964年,台北[大全彩艺工业公司 开始以凹版印制各种包装材料. 年 台北 大全彩艺工业公司 开始以凹版印制各种包装材料. 大全彩艺工业公司]开始以凹版印制各种包装材料 1971年,中央印制厂万华厂研究改用干印法成功,次年,添购世界最新凹 年 中央印制厂万华厂研究改用干印法成功,次年, 印设备,增建安康新厂,跃为世界一流水平. 印设备,增建安康新厂,跃为世界一流水平. 1983年,台北纸厂购入新式设备,自制钞券成功,并加水印及暗线,具高 年 台北纸厂购入新式设备,自制钞券成功,并加水印及暗线, 度防伪功能. 度防伪功能.
电子雕刻凹版制作工艺流程汇总
电子雕刻凹版制作工艺流程从凹印版辊的制作流程来看，主要有以下步骤：印版基体制作、印版辊筒镀铜处理、原稿（或设计）图像文件制作、印版图像电子雕刻制作、印版辊筒镀铬。
其中，印版基体制作及印版镀铜辊筒处理是与原稿（或设计）图像文件制作是同步进行的，当印刷机印版镀铜辊筒处理与原稿（或设计）图像文件制作完成后，才可进行印版图像电子雕刻制作，最后印版镀铬，至此完成印版的全部制作过程。
１、印版基体制作印版基体的材料一般为无缝钢管，也有少数采用铝材料制作的。
因钢管价格低且坚固牢实，大多数都采用钢管，重量从10千克（窄幅小机型印刷机）到几百千克（宽幅大机型印刷机、单色凹版印刷机）。
钢管的壁厚从10mm到30mm，大尺寸滚筒则更厚。
按印刷机的印刷机电路板维修需要。
印版分为无轴和有轴类。
一般小型软包装印刷机均用无轴空心印版，大型印刷机用有轴印版。
在制作前，首先会由印刷厂提供其印刷机所用版辊的图纸，然后完全按照图纸要求选取合适的无缝钢管切割、焊接法兰、车倒角、研磨版辊表面，如果是带轴类的还要在印版的轴上加热封套，再经过必要的精度检验，达到图纸技术要求。
至此印版的基体加工就已完成了。
在此要注意的是无论做出短版印刷机的原版如何好或者电子雕刻的数据如何精确。
若不能制出高精度的印版基体，仍无法保证印刷品的质量，从这方面来说凹版可以说是各种印刷版中要求最严格的，其制造过程中用的各种精密加工机械设备有力地保证了版辊的精度要求。
２、印版辊筒镀铜处理不论印版辊筒基体是钢或铝材料（只要能满足要求的），在制作制版铜层之前，都要在其新加工出来的基辊表面镀预镀层，有多种方法高速电脑凹版印刷机可供选择。
如镀镍、氰化物镀铜。
然后镀制版铜层，这个铜层是电子雕刻的工作面。
所以它的质量必须符合下列要求：铜的纯度高、品粒细；镀层表面应光滑无凹陷、无条纹等；镀层有足够的硬度和韧性。
硫酸盐镀铜工艺是目前工艺较为先进的酸性高速硬质电镀铜法。
其阴极电流密度可以在13～20A/dm2范围内变化。
{生产工艺技术}四凹版制版原理及工艺
{生产工艺技术}四凹版制版原理及工艺四凹版制版原理：四凹版制版是指利用光栅图片形成微小凹槽的制版方式。
制版过程主要包括电脑制版、曝光和腐蚀三个步骤。
1.电脑制版：首先，利用计算机将设计好的印刷图像转化成位图，根据印刷要求选择合适的屏线数和角度。
然后将位图通过电脑控制制版机生成凹版图像。
2.曝光：利用制版机将电脑生成的凹版图像转移到感光膜上。
感光膜由胶层、感光层和基板层组成，胶层贴在凹版辊上，感光层用于接收图像信息，基板层用于保护感光层。
制版机通过紫外线照射，将凹版图像转移到感光膜上。
3.腐蚀：经过曝光的感光膜，根据不同的印刷要求进行腐蚀处理。
腐蚀液主要有酸性和碱性两种类型，根据印刷要求选择合适的腐蚀液进行处理。
腐蚀液会将感光膜上未被曝光的部分溶解掉，形成凹槽。
通过多次腐蚀和冲洗，最终得到凹版。
四凹版制版的工艺流程：四凹版制版的工艺流程包括：设计准备、电脑制版、曝光制版、腐蚀制版和成品检验五个步骤。
1.设计准备：根据印刷要求，进行设计图纸的制作。
设计图纸应包括需要印刷的内容、版式尺寸、凹槽深度等要求。
2.电脑制版：将设计图纸输入计算机，利用专业图像处理软件进行位图转换和排版处理。
选择合适的屏线数和角度，生成凹版图像。
利用电脑控制制版机将凹版图像转移到感光膜上。
3.曝光制版：将感光膜安装在曝光机上，控制曝光时间和曝光强度。
通过紫外线照射，将凹版图像转移到感光膜上。
然后将感光膜从曝光机上取下，进行后续腐蚀处理。
4.腐蚀制版：将经过曝光的感光膜放入腐蚀槽中，选择合适的腐蚀液进行处理。
根据不同的印刷要求，控制腐蚀时间和温度。
通过多次腐蚀和冲洗，最终得到凹版。
5.成品检验：将制作好的凹版进行检验，检查凹槽的深度、规格和精度是否符合要求。
检验合格的凹版可以进行印刷生产。
总结：。
11.凹印印刷原理(精)
4.凹版印刷的应用
主要用于包装、出版和特殊产品领域。 ������ ������ ������ ������ 包装装潢材料的印刷 建材印刷 有价证券印刷 书刊画报印刷
2.凹版印刷基本原理
（1）先使整个版面涂满油墨，再 用特制刮墨机构，把空白部分的墨
去除，使墨只留在图文部分的“孔
穴”之中。
（2）再在较大的压力作用下，将
油墨转移到承印物表面。Fra bibliotek胶印、柔印如何表现阶调？凹版印刷又如何表现阶调？
网点深浅 网点面积率（大小）
网点大小和深浅
3.凹版印刷的特点 优点： （1）墨层厚实、饱和度高、墨色均匀、鲜艳； （2）承印材料广泛； （3）印刷工艺简单、耐印力高； （4）具有防伪性。 缺点： （1）图像、文字使用相同分辨率，会导致毛 刺现象； （2）制版成本高，劳动强度大，污染环境。
方遒
凹版印刷原理、特点及应用
（一）凹版印刷及印刷原理 凹版印刷最早出现在15世纪中叶，当时的凹版主要是通 过刻刀以手工在铜板或钢板上挖刻得到，最早的凹版印 刷品《基督的笞刑图》1446年，目前存放于德国的柏林。 1513年德国人发明了腐蚀凹版，1890年奥地利人发明了 照相腐蚀凹版，20世纪60年代德国人HELL发明了电子雕 刻凹版，随后出现了激光雕刻，压电陶瓷雕刻，电子束 雕刻技术。
凹版制版原理及工艺(激光雕刻,电子束雕刻)
激光雕刻法工作原理
从二氧化碳激光器发出的激光束，按照凹 版原稿的信息要求，通过电子计算机控制 调制器和光能量调节器，变成一束所需要 的激光，再通过反射镜，聚光镜(透镜) 的激光，再通过反射镜，聚光镜(透镜)照射 到凹版铜滚筒表面上，熔化蒸发环氧树脂 形成一个所需要的凹坑，这些凹坑组成与 原稿相对应的印版。
(1)腐蚀滚筒 按照传统的腐蚀方法，将经过 (1)腐蚀滚筒 精细加工的凹版滚筒表面腐蚀成所需要的 网格状，供喷涂用。
(2)喷涂环氧树脂 采用静电喷射法喷射特别 (2)喷涂环氧树脂 配制的环氧树脂粉末料，使滚筒表面涂布 环氧树脂，再将滚筒移到红外炉中，从 180℃起开始熔化并慢慢旋转滚筒，整个过 180℃ 程由微机控制。为使滚筒达到足够的涂层 厚度，可进行第二次喷涂。硬化过程结束 时温度达200℃。整个过程约需1 5h，最后 时温度达200℃。整个过程约需1．5h，最后 将滚筒冷却，为使滚筒表面光洁度达到一 定要求，必须进行车光、磨光，使滚筒便 于激光雕刻。
印版上网穴按照印刷要求制作出了一定容 积的网穴，那么，油墨的计量也已经确定 了。在印刷过程中，就不希望由于印刷条 件的变化而使油墨的计量也发生变化。
Hale Waihona Puke 对于网穴下凹的深度、网穴的开口面积同 时变化，以及网穴下凹的深度不变、网穴 的开口面积变化这二类网穴，印版上网墙 的宽度是不相同的，网穴开口面积小的， 网墙的宽度宽，网穴开口面积率大的，网 墙的宽度窄。对于网穴下凹的深度变化、 网穴的开口面积不变这一类网穴，印版上 网墙的宽度是相同的。 （印刷材料257） （印刷材料257）
(2)雕刻过程 (2)雕刻过程 ①关闭真空室的箱盖。 ②夹紧滚筒。 ③真空泵抽气使电子束枪加工室内产生真空。 ④使滚筒转动，在滚筒的起始端进行雕刻的 起始定位。 ⑤接通并调定电子束。 ⑥开始调刻。
凹版制版原理及工艺()
第二节 电子雕刻凹版的滚筒及制版过程 电子雕刻凹版： 电子雕刻凹版方法是通过先进的一系列 相关设备而形成的一种高速的、全自动 化的凹版网孔（图文）的形成方法。
电子雕刻方法的分类：
激光雕刻法 电子机械雕刻法 电子束雕刻法
电子雕刻凹版的滚筒结构
电子雕刻凹版的制版过程
无缝钢管（钢坯）——车床（磨床）——脱脂 ——镀镍——底镀铜——车磨加工——脱脂— 银处 理——镀面铜——车磨——抛光——电雕— 镀铬— 试印刷打样
雕刻凹版的定义
雕刻凹版是在凹版滚筒上雕刻成
凹形图文的总称
手工雕刻凹版
定义：是采用手工刻制和半机 械
加 工相结合的方法，按照尺寸要求， 将原稿刻制在印版上。 分类：直刻凹版、针刻凹版、缕刻 法
机械雕刻凹版
定义：用精密的雕刻机械，通过机械性的移动， 刻制平行线、彩纹、弧线、圆、曲线、椭圆等 几何花纹的凹版。 雕刻设备：平行线雕刻机 彩纹雕刻机 浮凸雕刻机 缩放雕刻机
无缝钢管（钢坯）
用铁浇铸成凹版筒体，经过机械加工，
使之符合下一道工序的要求
钢坯
机械加工
车床-------粗加工 磨床 -------精加工 目的：保证凹版滚筒的尺寸精度。
脱ቤተ መጻሕፍቲ ባይዱ脂
作用：滚筒表面清洁，便于后续工作。
镀 镍
镀镍是在凹版滚筒上镀铜前必须进行的一道工序 在钢管上直接镀铜结合力差 硫酸镍为主 （镍：具有铁磁性的金属元素,它能够高度磨光和抗腐蚀。主要
凹版的特点
• 耐印率高 可以印刷50万印以上
• 印刷品富于立体感 、有凹凸手感 （印制 钞票） • 色彩鲜艳、印刷质量高 如印制精美画册 • 凹版都是圆筒型、承印范围广 • 制作周期长、要求制版精度高、成本较高
电子雕刻凹版的制版工艺
电子雕刻凹版的制版工艺电子雕刻凹版，是60年代出现的制版方法，其特点是不用炭素纸晒印，不再进行化学的腐蚀。
以图像处理后的义片为原稿，利用电子回路的雕刻机，在铜印版滚筒表面，直接雕刻出网穴制成印版。
电子雕刻凹版的画面细腻，层次丰富，质量容易控制，广泛的用于凹版印刷之中。
（一）电子雕刻机工作的基本原理电子雕刻机由原稿滚筒（或叫扫描滚筒）、印版滚筒、扫描头、雕刻头、传动系统、电子控制系统等组成。
电子雕刻机的工作原理是：扫描头对原稿进行扫描，从原稿上反射回来的强弱不同的光信号，经过光电转换器使光信号转换成电信号，再通过放大器和数据处理，使光的强弱转换为电流的大小，控制雕刻头在铜滚筒上进行雕刻。
电子雕刻机工作时，原稿滚筒和雕刻滚筒同步运转，同时，雕刻系统沿着滚筒轴向移动，用尖锐的钻石刀在雕刻滚筒上按信号雕刻出网穴，如图4－25所示。
雕刻系统由扫描系统通过计算机来控制，铜滚筒上形成的穴网，是计算机中一附加信号生成的，此信号能使刻刀连续有规则的振动，网穴的大小及深度由原稿的密度来决定，被扫描原稿的密度和被刻出的网穴深度之间的数量关系，可以在计算机上调整。
图4－25电子雕刻机工作原理图电子雕刻机的功能越来越多，如：能进行圆周方人放倍率的变化，圆周方向无缝雕刻，自动选择层次，调整网穴角度等。
（二）电子雕刻的凹版的制作电子雕刻凹版的制作过程为：制扫描底片→安装印版滚筒→测试→雕刻→镀铬1．制扫描底片以往的扫描底片，采用的是连续调的乳白片，造价昂贵，底片质量很难控制。
80年代，电子雕刻机加入电子转换组件，按设计好的程序进行胶凹转换，即用胶印用的加网底片，雕刻凹版。
因此，现在大多使用分色加网的底片制版。
2．安装印版滚筒用吊车将印版安装在电子雕刻机上，雕刻前清除版面的油污、灰尘、氧化物。
把扫描底片平服的粘贴在原稿滚筒上。
3．测试根据原稿（扫描片）的要求和油墨的色相，结合印刷产品制定试刻值，例如，装饰印刷的纸张比较粗糙，吸墨性强，雕刻深度须在45μm～50μm才能达印刷要求，必须调整雕刻放大器上的电流、电压。

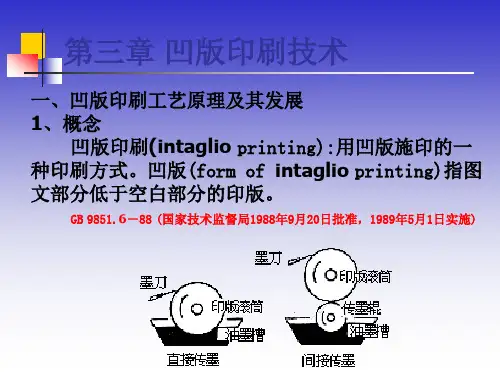

凹版印刷技术
凹版印刷技术
一、直接腐蚀凹版的制作过程
镀铜溶液由硫酸铜、硫酸、添加剂等组 成，电镀液温度为20～35℃。铜层的质量标 准是：电镀的铜层厚度凹为版印10刷0技～术 120μm。
2、凹印滚筒的制作
1）间接制版工艺 工艺流程如下：
DIP图文处理 连续调阳图片
碳素纸敏化处理 碳素纸晒网线 碳素纸晒阳图
铜滚筒制备
碳素纸转移
显影 涂防腐漆
腐蚀
镀铬 凹版印刷技术
1905年，[商务印书馆]聘日技师授雕刻凹版术。
1908年，北平之[财政部印铸局]聘美技师海区（L.J.Hatch）指导，用万
能雕刻机，凹印大电 机等印制有价证券。
凹版印刷技术
发展历程3
1911年，国人沈君逢吉赴日研习凹版，尽得其老师日本专家细贝为太郎之真
传。
1917年，[英美烟草公司]在上海采用照相凹版法印刷欧战画报。
1923年，[商务印书馆]聘德技师海尼卡（E.Heinicker）传习照相凹版法，
并于次年购入烟草公司之凹版设备。
1935年，[中华书局]自德购轮转凹印机，从事钞券印制。
1940年，中信局成立印制处为四川省财政厅印刷局为重庆印刷厂，专印政
府有价证券。越四年，成立中央印制厂。
1964年，台北[大全彩艺工业公司]开始以凹版印制各种包装材料。
1971年，中央印制厂万华厂研究改用干印法成功，次年，添购世界最新凹
