光端机选型

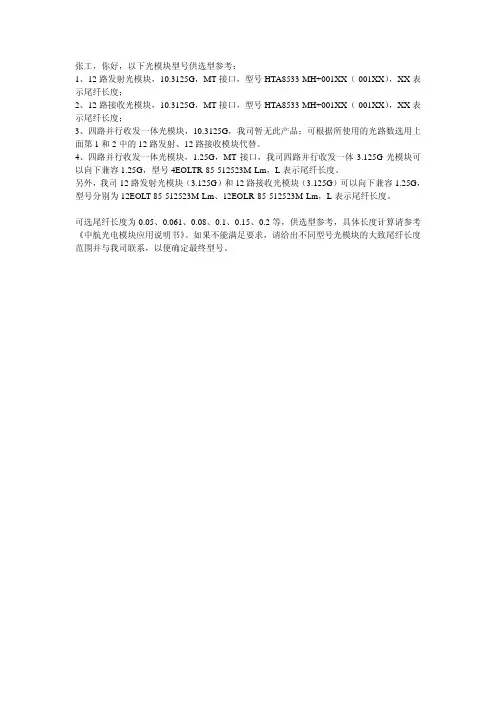

选型说明
张工，你好，以下光模块型号供选型参考：
1、12路发射光模块，10.3125G，MT接口，型号HTA8533-MH+001XX（-001XX），XX表示尾纤长度；
2、12路接收光模块，10.3125G，MT接口，型号HTA8533-MH+001XX（-001XX），XX表示尾纤长度；
3、四路并行收发一体光模块，10.3125G，我司暂无此产品；可根据所使用的光路数选用上面第1和2中的12路发射、12路接收模块代替。
4、四路并行收发一体光模块，1.25G，MT接口，我司四路并行收发一体3.125G光模块可以向下兼容1.25G，型号4EOLTR-85-512523M-Lm，L表示尾纤长度。
另外，我司12路发射光模块（3.125G）和12路接收光模块（3.125G）可以向下兼容1.25G，型号分别为12EOLT-85-512523M-Lm、12EOLR-85-512523M-Lm，L表示尾纤长度。
可选尾纤长度为0.05、0.061、0.08、0.1、0.15、0.2等，供选型参考，具体长度计算请参考《中航光电模块应用说明书》。
如果不能满足要求，请给出不同型号光模块的大致尾纤长度范围并与我司联系，以便确定最终型号。
光端机技术规格书
光端机技术规格书第一章设备清单第二章专用条款2.1技术参数2.1.1 8路视频光端机2.1.2 8路PDH端机2.1.3 2M/FE协议转换器2.2第三章通用条款3.1资料和清单3.1.1 需提供的技术资料1.产品规格书2.技术服务方案3.备品备件3.1.2 设备到货时需提供的技术资料1、安装调试指南2、操作手册3、维护保养说明书4、有关外形图纸和照片、原理图和安装图等3.2技术服务与培训卖方的责任包括系统和设备供货、安装、调试、相关的技术服务，以及技术条款所规定的正常运转要求。
在产品安装和交付使用期间，卖方应对整个系统的开通负责。
卖方应承担因卖方实施方案缺陷引起的相关工程返工、变更或增加工作量的责任。
备品备件1、要求卖方提供系统维护所需的备件清单。
要求卖方提供易损耗部件清单，并标明其寿命和更换价格。
2、要求卖方提供质保期内备品备件的清单和计算方法，并标明其价格，应计入总价。
3、要求卖方提供质量保证期满后5年计算的备品备件清单，并提供备品备件的计算方法，不计入总价。
但卖方应承诺该时期单价不高于质保期内的报价。
3.3包装、运输、检验与验收3.3.1包装卖方须对设备进行结实的包装，并采取措施防潮、防尘、防蚀、防碰，以便经受大批货物的运输和装卸，保证货物安全到达现场且没有任何损坏。
凡因由于卖方对货物包装不善或标记不当导致货物损失、损坏或丢失时，或因此引起事故时，其一切责任由卖方承担。
3.3.2运输卖方必须负责把系统设备安全运输到采购方施工现场，凡因由于卖方对货物运输不当导致货物损失、损坏或丢失时，或因此引起事故时，其一切责任由卖方承担。
3.3.3检验合同中卖方提供的所有软件、设备、材料及技术文件运抵规定的交货地点后，采购方和卖方双方人员共同对其进行检查，并认真做好检验记录，双方签字。
采购方和卖方双方人员共同对其进行开箱前检查，以证实满足：1、合同对包装的要求；2、外观良好，运输途中未受损；3、编号、数量和名称与合同要求的货物清单核实无误。

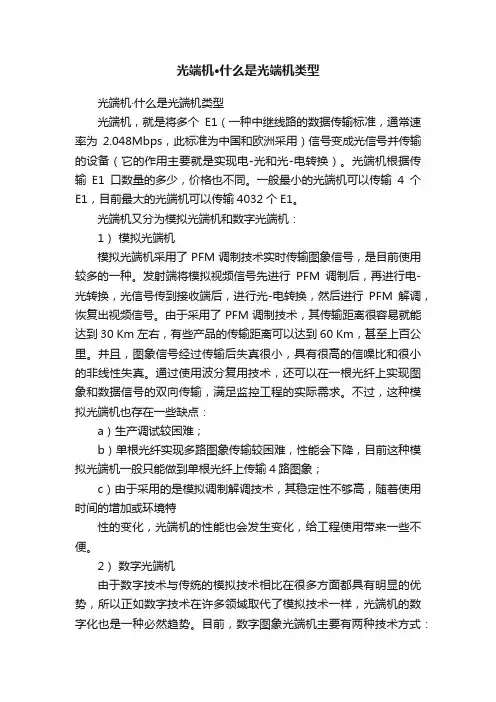

光端机·什么是光端机类型
光端机·什么是光端机类型光端机·什么是光端机类型光端机，就是将多个E1（一种中继线路的数据传输标准，通常速率为2.048Mbps，此标准为中国和欧洲采用）信号变成光信号并传输的设备（它的作用主要就是实现电-光和光-电转换）。
光端机根据传输E1口数量的多少，价格也不同。
一般最小的光端机可以传输4个E1，目前最大的光端机可以传输4032个E1。
光端机又分为模拟光端机和数字光端机：1）模拟光端机模拟光端机采用了PFM调制技术实时传输图象信号，是目前使用较多的一种。
发射端将模拟视频信号先进行PFM调制后，再进行电-光转换，光信号传到接收端后，进行光-电转换，然后进行PFM解调，恢复出视频信号。
由于采用了PFM调制技术，其传输距离很容易就能达到30 Km左右，有些产品的传输距离可以达到60 Km，甚至上百公里。
并且，图象信号经过传输后失真很小，具有很高的信噪比和很小的非线性失真。
通过使用波分复用技术，还可以在一根光纤上实现图象和数据信号的双向传输，满足监控工程的实际需求。
不过，这种模拟光端机也存在一些缺点：a）生产调试较困难；b）单根光纤实现多路图象传输较困难，性能会下降，目前这种模拟光端机一般只能做到单根光纤上传输4路图象；c）由于采用的是模拟调制解调技术，其稳定性不够高，随着使用时间的增加或环境特性的变化，光端机的性能也会发生变化，给工程使用带来一些不便。
2）数字光端机由于数字技术与传统的模拟技术相比在很多方面都具有明显的优势，所以正如数字技术在许多领域取代了模拟技术一样，光端机的数字化也是一种必然趋势。
目前，数字图象光端机主要有两种技术方式：一种是MPEG II图象压缩数字光端机，另一种是非压缩数字图象光端机。
图象压缩数字光端机一般采用MPEG II图象压缩技术，它能将活动图象压缩成N×2Mbps的数据流通过标准电信通信接口传输或者直接通过光纤传输。
由于采用了图象压缩技术，它能大大降低信号传输带宽。
光端机介绍
什么是光端机,光端机用途,光端机全面剖析什么是光端机光端机是光通信系统中的传输设备，主要是进行光电转换及传输功用。
一般用于电信、电力、监控、工业控制、视频传输等功能，在各个行业有着广泛的应用。
常说的光端机指的是用于监控系统用来传输视频、数据、以太网、音频等综合信息的光端机。
主要分模拟光端机和数字光端机。
基于传输的介质的不同有单模光端机和多模光端机之分。
数字光端机是将所要传输的图像、语音以及数据信号进行数字化处理，再将这些数字信号进行复用处理，使多路低速的数字信号转换成一路高速信号，并将这一信号转换成光信号。
在接收端将光信号还原成电信号，还原的高速信号分解出原来的多路低速信号，最后再将这些数据信号还原成图像、语音以及数据信号。
模拟光端机就是将要传输的信号进行幅度或频率调制然后将调制好的电信号转化成光信号。
在接收端将光信号还原成电信号，再把信号进行解调，还原出图像、语音或数据信号。
光端机的种类光端机分3类：PDH，SPDH，SDH。
PDH（Plesiochronous?Digital?Hierarchy，准同步数字系列）光端机是小容量光端机，一般是成对应用，也叫点到点应用，容量一般为4E1，8E1，16E1。
SDH（Synchronous?Digital?Hierarchy，同步数字系列）光端机容量较大，一般是16E1到4032E1。
SPDH（Synchronous?Plesiochronous?Digital?Hierarchy）光端机，介于PDH和SDH之间。
SPDH是带有SDH（同步数字系列）特点的PDH传输体制（基于PDH的码速调整原理，同时又尽可能采用SDH中一部分组网技术）。
光端机怎么使用？用什么设备焊光纤？1、光端机视频成对使用的，发射机接摄像头，接收机接监视器，另外光端机里还可以扩展其他各种业务接口，如485数据，232串口，以太网，电话接口，对讲接口等2、一芯光纤可传输多路视频现在的如果不用CWDM技术的话16路视频可以传，如果采用CWDM的话可以传上白路视频再加其他业务。

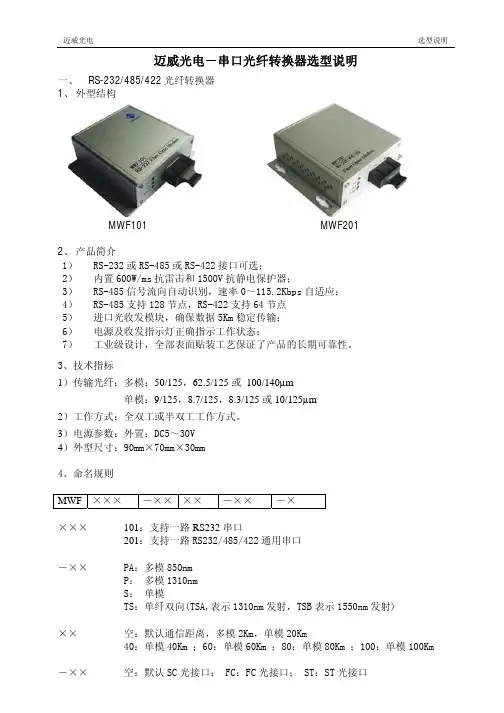

迈威光电-串口光纤转换器选型指南
迈威光电－串口光纤转换器选型说明一、 RS-232/485/422光纤转换器1、外型结构MWF101 MWF2012、产品简介1） RS-232或RS-485或RS-422接口可选；2） 内置600W/ms抗雷击和1500V抗静电保护器；3） RS-485信号流向自动识别，速率0～115.2Kbps自适应；4） RS-485支持128节点，RS-422支持64节点5） 进口光收发模块，确保数据5Km稳定传输；6） 电源及收发指示灯正确指示工作状态；7） 工业级设计，全部表面贴装工艺保证了产品的长期可靠性。
3、技术指标1）传输光纤：多模：50/125，62.5/125或 100/140µm单模：9/125，8.7/125，8.3/125或10/125µm2）工作方式：全双工或半双工工作方式。
3）电源参数：外置：DC5～30V4）外型尺寸：90mm×70mm×30mm4、命名规则MWF ×××－××××－××－×××× 101：支持一路RS232串口201：支持一路RS232/485/422通用串口－×× PA：多模850nmP： 多模1310nmS： 单模TS：单纤双向(TSA,表示1310nm发射，TSB表示1550nm发射)×× 空：默认通信距离，多模2Km，单模20Km40：单模40Km ；60：单模60Km ；80：单模80Km ；100：单模100Km －×× 空：默认SC光接口； FC：FC光接口； ST：ST光接口－× 空：默认 桌面式； G：导轨式； K：插卡式二、 多路复用串口光纤转换器1、外型结构MWF204 MWF2082、产品简介多路数据复用光端机可实现四路或八路RS-232/RS-485/422在光纤上传输，通信距离可达20Km。
光端机解决方案
光端机解决方案第1篇光端机解决方案一、项目背景随着信息技术的飞速发展，光纤通信技术在各个领域得到了广泛应用。
光端机作为光纤通信系统中的关键设备，其性能的稳定性和可靠性对整个通信系统至关重要。
为了满足我国通信行业对高性能、高可靠光端机的需求，本方案将针对光端机的选型、部署和应用等方面提出一套合法合规的解决方案。
二、方案目标1. 确保光端机设备符合国家相关法规和标准，满足通信行业的性能要求。
2. 提高光端机设备的可靠性、稳定性和可维护性。
3. 降低光端机设备在运行过程中的故障率，保障通信系统的正常运行。
4. 提升用户在光端机设备使用过程中的体验。
三、方案内容1. 光端机选型（1）根据通信系统的需求，选择合适的光端机类型，如以太网光端机、数字光端机、模拟光端机等。
（2）考察光端机生产厂家的资质，包括企业规模、产品质量、售后服务等。
（3）确保选型的光端机符合以下标准：a. GB/T 24339-2009《光纤通信设备通用技术条件》；b. YD/T 5095-2016《数字光纤通信系统设备技术要求》；c. YD/T 5096-2016《模拟光纤通信系统设备技术要求》。
2. 光端机部署（1）根据通信系统的拓扑结构，合理规划光端机的部署位置。
（2）确保光端机设备在安装过程中符合以下要求：a. 光端机设备应安装在干燥、通风、散热良好的环境中；b. 光端机设备的电源线、信号线应分别布置，避免相互干扰；c. 光端机设备应远离强电磁场、高温、腐蚀性气体等环境。
3. 光端机应用（1）对光端机设备进行配置和调试，确保其正常运行。
（2）定期对光端机设备进行维护和保养，包括以下内容：a. 检查设备电源、光纤连接器、尾纤等部件是否正常；b. 清洁设备内部和外部，保持设备整洁；c. 对设备进行软件升级和硬件更换，提高设备性能。
4. 故障处理与应急响应（1）制定光端机设备故障处理流程，明确责任人和处理时限。
（2）建立光端机设备应急预案，包括以下内容：a. 故障报警及通知；b. 故障分析与定位；c. 故障处理与恢复；d. 应急资源调配。
DVI 4K超高清光端机(无损型)
高清视频传输及高清编解码专业厂商DVI无压缩光端机产品说明书广播级的品质、民用级价格高清视频传输及高清编解码专业厂商全数字、零压缩、零延迟支持传送速率为10Gbps最高分辨率：1920*1080@120HZ 4K*2K@30Hz支持3D兼容DVI信号的传送支持DVI接口热插拨低能耗,长距离,即插即用，无需设置一、简介：此产品是一款广播级的高清DVI光端机，通过专利转换芯片将DVI信号,转换成10G的差分信号，通过光模块及光纤进行发送和接收，实现对DVI高清多媒体信号的远距离传输，通过不同传输距离的光模块，实现最远可达60KM的远距离传输，此传输产品是一款无损失、无延时传输，适用于高清远距离传输的各种要求。
支持3D视频信号传送, 可反传EDID，分辨率分别可达720p/60Hz, 1080i/60Hz,1080p/30Hz,1080p/60Hz, 1080p/120Hz等，兼容HDMI信号的传输，支持DVI接口热插拨，低能耗,长距离，无压缩, 零延迟，即插即用，兼容强，能实现更精确显示。
提供850nm多模和1310nm单模光纤型号。
DVI光端机是大型、完整的系统光纤传输产品的组成部分，它与其它的HDMI、VGA光端机组成一系列高清视频信号的延长。
可实现点对点的各种方案的传输。
可通过光分路器实现1个发送带多台接收的传输方式。
DVI光端机非常适用于需要以最高的品质长距离传输高分辨率内容的广泛应用环境。
由于光纤传输固有的安全性各抗干扰性，光纤应用更适用于政府、军队和医疗环境。
DVI光端机应用了行业标准LC型连接器连接。
二、产品图片高清视频传输及高清编解码专业厂商单路光端机16路插卡式机箱三、产品选型：多模2芯光端机ZY-DVI-H-T/R-2-M-LC多模1芯光端机ZY-DVI-H-T/R-1-M-LC单模2芯光端机ZY-DVI-H-T/R-2-S-LC单模1芯光端机ZY-DVI-H-T/R-1-S-LC高清视频传输及高清编解码专业厂商DVI-H-T是光发送器， DVI-H-R是光接收器，二个设备配合使用，可实现经DVI-H-T光发送器把DVI音视频信号经光缆长距离发送给DVI-H-R光接收器，在不经过对信号进行任何压缩处理后，高保真输出无损的视频信号。
什么是光端机？ 光端机可以分为哪几种
一、什么是光端机？光端机可以分为哪几种?（1）光端机：光电转换传输设备;放在光缆的两端,一收一发,顾名思义光端机。
所以光端机包括发送器和接收器。
发送器是用来接受电信号，并把视频信号转换成光信号；接收器是将光信号转换成电信号。
（2）光端机可以分为模拟光端机和数字光端机。
1.模拟光端机：在光纤中传输的信号是模拟光信号，价格便宜，比较常用。
2.数字光端机：将多路模拟基带的视频、音频、数据进行高分辨率数字化，形成高速数字流，然后将多路数字流进行复用，通过发射光端机进行发射，然后通过另一端的接收光端机进行接收，解复用，恢复成各路数字化信号，再通过数字模拟变换（A/D模数转换）恢复成模拟视频、音频、数据。
二、光纤可分为几种？区分的标准是什么？（1）光纤可以分为：单模光纤(Single Mode Fiber)和多模光纤(Multi Mode Fiber)。
（2）单模光纤的纤芯直径很小, 在给定的工作波长上只能以单一模式传输,传输频带宽,传输容量大。
（3）多模光纤是在给定的工作波长上,能以多个模式同时传输的光纤。
与单模光纤相比,多模光纤的传输性能较差。
（4）区分标准：多模光纤允许多束光在光纤中同时传播，从而形成模分散(因为每一个“模”光进入光纤的角度不同它们到达另一端点的时间也不同，这种特征称为模分散。
)，模分散技术限制了多模光纤的带宽和距离。
多模是橘色，单模是黄色。
（5）传输距离在2Km以内时，可选用多模光缆，超过2Km必须选用单模光缆（6）常用光纤规格：单模：8/125μm，9/125μm，10/125μm多模：50/125μm，欧洲标准62.5/125μm，美国标准工业，医疗和低速网络：100/140μm，200/230μm塑料：98/1000μm，用于汽车控制（98表示光纤直径，1000表示光缆直径）三、光缆有哪些？光缆(optical fiber cable)主要是由光导纤维（细如头发的玻璃丝）和塑料保护套管及塑料外皮构成。
光端机该如何配置？
光端机该如何配置？光端机在网络通信中可以说是发挥着很重要的作用，其应用非常的广泛，但是，我们在使用光端机的过程中该如何配置呢？接下来我们就跟随飞畅科技的小编一起来看看吧！对于光端机的配置主要是根据工程的设计和实际需要来确定，光端机主要传输的信号为视频、音频与控制信号，所以配置上也按这几方面来分。
视频指标：视频主要技术指标有：输入／输出电平、阻抗、信噪比、带宽、微分增益、微分相位等。
输入／输出电平、阻抗和带宽在监控领域都有标准可遵循。
视频输入输出：1VP-P，阻抗：75Ω，带宽：10Hz-10MHz(特殊应用要求除外)。
在视频部分影响到光端机性能的主要指标有：·信噪比（S/N）：信号和噪声的比值，此项值越高越好，在直观上图像有雪花、飘动状干扰图案，有规则的细斜纹图案等都属信噪比较低，在信噪比上数字光端机一般能达到67dB，而模拟光端机一般不超过60dB；·微分增益（DG）：其指标主要影响彩色信号的饱和度，视频信号的DG失真是指系统的增益特性随输入信号的电平而变化。
通俗的说，由于亮度消隐电平变到白电平时，在视频通道输出端产生色度信号幅度的变化，这样，在亮的部分和暗的部分，其彩色饱和度，色调（尤其是饱和度）有不同的变化。
数字光端机DG≤1%，而模拟光端机DG≤3%；·微分相位（DP）：其指标主要影响彩色信号的色调，视频信号的DP失真是指系统的相移特性随输入视频信号而变化。
传输线路上的相移量随不同亮度电平而变化，则色同步和色副载波之间相移就起变化，于是画面亮的部分和暗的部分的色调就不同。
数字光端机DP≤0.70，而模拟光端机DP≤30；·编码位数（只在数字光端机中体现）：一般有8/10/12bit，位数越高采样量越大，图像质量也就越好，但是数据通讯量也就会随之大幅增加，对传输介质的带宽要求比较严格。
总结：从视频方面选择光端机主要跟据这些指标来评定光端机的质量，然后按路数进行选择，如：1、2、4、8、16、32等。
射频光端机资料及技术参数
射频光端机射频光端机一般用途是有线电视系统远距离传输设备,主要为广电系统专用设备。
他传输的信号为RF调制过的射频信号,与普通的视频光端机不同。
射频光端机能在CATV及电话应用中传输PAL、NTSC数字或压缩数字信号。
主要设备有光发射机、正向光接收机。
射频光发射机/射频光接收机，是有线电视网络、光缆监控系统远距离传输设备，1根光纤可同时传输1-100套电视节目1～100公里，图像实时传输、并可双向传输控制信号（可选）。
光发射机是光缆传输系统的核心设备。
它的作用是将输入光发射机的射频有线电视电信号进行光调制，实现电、光转换（E/O），并向光缆系统发送连续、稳定、可靠的光信号。
现市场上销售的光发射机种类：按其调制方式不同，分为直接调制光发射机（我们采用的类型）和外调制光发射机两种。
直接调制光发射机多用于1310nm光纤系统，外调制光发射机多用于1550nm光纤系统。
无论是直接调制还是外调制的光发射机，其核心部件是激光器（采用美国ORTEL奥特 1310nm DFB激光器））组成。
一、直接调制激光发射机1、组成直接调制光发射机的组成，除核心部件DFB激光器组件外，还有电源、激光器偏置电路、激光器慢启动电路、过载保护电路和驱动保护电路、功率控制和致冷控制电、光检测电路、失真补偿电路、光检测器（PIN）芯片（用于光功率检测和自动功率控制），用于双向自动温度控制（ATC）的半导体致冷器和热敏电阻等。
2、工作过程光发射机的输入信号是电视射频（RF）信号。
在前端，多路RF信号经多路混合器混合成一路信号后，送入光发射机输入端，经过前置放大器放大后，进行电控衰减，并还进行预失真补偿和自动功率电平控制，再去驱动激光器芯片进行电/光调制，将电信号转变成光调制信号。
输出端加一个光隔器，可大大减少由光缆传过来光反射波对激光器的影响。
光信号通过光活动接头送入光缆，通过光缆把光信号传送至各光点。
光发射机中有微处理器，其芯片中存储有激光器的最佳工作状态数据，对激光器可进行慢启动并可以自动断开射频电视驱动电流，以保护激光器。
光端机工作原理图
光端机工作原理图光端机的原理光端机是用来将光信号和电信号互相转换的一种设备,它对所传信号不会进行任何压缩. 它的作用主要就是实现电-光和光-电转换。
电信非压缩光端机，就是将多个E1（一种中继线路的数据传输标准，通常速率为2.048Mbps，此标准为中国和欧洲采用）信号变成光信号并传输的设备。
光端机根据传输E1口数量的多少，价格也不同。
一般最小的光端机可以传输4个E1，目前最大的光端机可以传输4032个E1。
工程应用中一般也把视频光端机称为光端机。
光端机的种类光端机分3类：PDH，SPDH，SDH。
PDH（Plesiochronous Digital Hierarchy，准同步数字系列）光端机是小容量光端机，一般是成对应用，也叫点到点应用，容量一般为4E1，8E1，16E1。
SDH（Synchronous Digital Hierarchy，同步数字系列）光端机容量较大，一般是16E1到4032E1。
SPDH（Synchronous Plesiochronous Digital Hierarchy）光端机，介于PDH和SDH之间。
SPDH是带有SDH（同步数字系列）特点的PDH传输体制（基于PDH的码速调整原理，同时又尽可能采用SDH中一部分组网技术）。
监控术语的话,那就是视频光端机,传输视频为主及其他数据,音频,开关量,以太网电话等信号的光电转换传输设备,他的本质是:光电转换传输设备;放在光缆的两端,一收一发,顾名思义光端机;所以广义上讲,基于光纤网络用于传输信号的光电转换设备都可以称为光端机.以此分类用于电信上传输信号(也有压缩的视频)的压缩光端机与用于监控和广播电视行业的非压缩的视频光端机.通常所说的光端机是传输视频的非压缩光端机.视频光端机在中国的发展是伴随着监控发展开始的.光端机从模拟走向数字从上个世纪80年代末模拟光端机开始进入中国应用，到2001年开始数字光端机的出现；演绎了经济发展带动科学技术进步，科学技术推动经济发展的过程。
光缆设备选型及布置要求
光缆设备选型及布置要求一、光缆设备选型：1.光缆类型选型：根据实际通信需求选择合适的光缆类型，例如，单模光纤用于长距离传输，多模光纤用于短距离传输。
根据光纤的材料、结构等特性，选择适合的光缆类型。
2.光缆接头选型：根据实际通信需求选择适合的光缆接头类型，如FC、SC等接头类型。
同时要考虑光缆接头的标准，确保光缆接头的互换性和兼容性。
3.光缆保护设备：选择适合的光缆保护设备，如光缆护套、光缆保护盒等。
保护光缆可以提高光缆的使用寿命和稳定性。
4.光缆连接器选型：根据实际通信需求选择合适的光缆连接器，如快速连接器、标准连接器等。
光缆连接器的质量和性能对通信的稳定性和可靠性具有重要影响。
5.光缆测试设备选型：选择合适的光缆测试设备，如光源、光功率计等。
测试设备的准确性和精度直接影响到光缆的性能和质量。
二、光缆布置要求：1.光缆布置路径选择：根据实际通信需求选择合适的光缆布置路径，如地下、架空、管道等。
要考虑到布置路径的安全性、可靠性和维护便捷性。
2.光缆布置长度控制：光缆的长度控制必须合理，避免过长或过短造成通信质量下降。
根据实际情况，选择合适的光缆长度，减少信号衰减和传输损耗。
3.光缆布置弯曲半径控制：光缆在布置过程中需要注意控制弯曲半径，避免弯曲过大导致光缆损坏和信号损失。
根据光缆厂家提供的技术要求，选择合适的弯曲半径。
4.光缆布置与电缆布置分开：为了避免干扰，必须将光缆布置与电缆布置分开。
光缆和电缆之间要保持一定的间距，避免电磁干扰对光缆通信的影响。
5.光缆布置标记：在光缆布置过程中，对光缆进行标记，包括光缆类型、长度、接头类型等，以方便维护管理和故障排查。
综上所述，光缆设备选型以及布置要求在建设光纤通信网络时非常重要。
选型要根据实际通信需求选择合适的设备，而布置要求则要考虑安全性、可靠性和维护便捷性等因素。
只有合理选择设备、合理布置光缆，才能保证通信的稳定性和可靠性。
2013叠冠光端机选型表
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38
模拟视频系列 DG-VTR-1120 DG-VTRDTR-1220 DG-VTRDTRATR-1320 DG-VTRDTATTR-1420 DG-VTRDTATMTR-1520 DG-2VTR-2120 DG-2VTRDTR-2220 DG-2VTRDTRATR-2320 DG-2VTRDTATTR-2420 DG-2VTRDTATMTR-2520 DG-4VTR-4120 DG-4VTRDTR-4220 DG-4VTRDTRATR-4320 DG-4VTRDTATTR-4420 DG-4VTRDTATMTR-4520 DG-8VTR-8120 DG-8VTRDTR-8220 DG-8VTRDTRATR-8320 DG-8VTRDTATTR-8420 DG-8VTRDTATMTR-8520 DG-12VTR-12120 DG-12VTRDTR-12220 DG-12VTRDTRATR-12320 DG-12VTRDTATTR-12420 DG-12VTRDTATMTR-12520 DG-16VTR-16120 DG-16VTRDTR-16220 DG-16VTRDTRATR-16320 DG-16VTRDTATTR-16420 DG-16VTRDTATMTR-16520 DG-32VTR-32120 DG-32VTRDTR-32220 DG-32VTRDTRATR-32320 DG-32VTRDTATTR-32420 DG-32VTRDTATMTR-32520 DG-48VTR-48120 DG-48VTRDTR-48220 DG-48VTRDTRATR-48320
格林光端机参数维尔
SmartView系列产品——VOT数字视频光端机概述北京格林威尔科技发展有限公司，致力于提供有特色的边缘网络大用户接入设备和解决方案。
SmartView是格林威尔公司为电信、公安、交通、电力等行业用户解决视频业务接入而开发的视频通信系列产品。
VOT系列为格林威尔公司数字非压缩视频光端机产品，通过一根光纤实现视频信号的实时传输。
VOT系列数字视频光端机产品采用数字编码技术，避免信号畸变、交调干扰等影响，透明传输视频信号，达到高质量的图像效果。
该产品可以实现视频、音频、数据、开关量等多种信号的综合接入，为用户提供综合传输平台。
VOT系列数字视频光端机产品VOT1012VOT4012VOT8228VOT系列产品特点■支持视频/音频无损再生中继■完全色彩兼容■ LED指示关键的运行状态■无模拟调频、调相、调幅光端机的交调干扰■支持任何高分辨率视频信号■自动兼容PAL、NTSC、SECAM视频制式■支持多路视频、音频、数据、电话语音等多种信号并行传输■独立模块或机架式设备，即插即用，支持热插拔技术指标■视频接口●视频接口：BNC●视频输入/输出阻抗：75Ω(非平衡)●视频输入/输出电压：1Vp－p(典型值)●视频采样位宽：8bit/10bit●视频带宽：8MHz●微分增益：<1%●微分相位：<0.6°●场倾斜：<0.5%●信噪比：>67dB(加权)■数据接口●数据格式：RS－232/485/422/TTL● RS232速率：DC-115.2Kbps● RS-485/422速率：DC-1.2Mbps● RS-485/422距离：0～1200米●误码率：不大于10e-9● RS-485/422协议：透明支持任意RS-485/422协议■供电要求●交流220V±20％■音频接口●输出阻抗：600Ω(平衡/非平衡)●输入阻抗：100kΩ●频率响应：10Hz～20KHz●音频采样位宽：24bit●音频信噪比：>95dB(加权)■光纤接口●物理接口：FC/SC/ST●中心波长：1310nm/1550nm●发送功率：-10dB～-6dB●接收灵敏度：≤-34dB●光纤种类：单模/多模光纤，单纤●传输距离：多模，800m单模，30km/60km/100km■环境要求●工作温度：-40℃～+70℃●储存温度：-40℃～+85℃●相对湿度：<95%(无冷凝)应用方案■平安城市平安城市(城市监控报警联网系统)是覆盖整个城市的集成式、多功能、综合监控报警网络系统。
瑞斯康达光端机
瑞斯康达光端机 Document number：PBGCG-0857-BTDO-0089-PTT1998光端机1.标准型PDH光端机 E1光端机单路E1光端机双路E1光端机四路E1光端机四路E1光端机四路E1光端机八路E1光端机八路E1光端机八路E1光端机八路E1光端机产品简述：标准型PDH光端机系列产品是通过光纤来远距离传送单路或多路E1业务，它采用了业内领先的技术及专用的超大规模集成电路，并结合专用数字复接芯片开发而成的光传输产品。
该类设备支持点到点组网，易于安装维护，配合机箱可实现局端、远端统一网管，可以迅速实现故障定位，在加快故障响应速度的同时，节省了运维成本。
标准型PDH光端机是北京瑞斯康科技发展有限公司根据市场需求，以超大规模集成电路为核心，采用业界功能完善的数字集成芯片，通过强大的研发团队相互配合研制生产的光传输设备。
该设备通过光来延伸现有的传输网络，支持一路或多路E1传输，适应于传统的PDH网络、SDH网络、DDN网、专网等，是一款性价比很高的光传输产品。
光端机分为台式设备和集中式机框设备，都具备高度集中的网络管理功能。
解决方案：功能特性：➢E1接口符合ITU-T 标准，支持2048Kbps±50 PPM透明传输。
➢采用超大规模ASIC芯片，功耗低，四层电路板设计，可靠性高。
➢支持SNMP本地和远端网管，提供强大的网管功能。
➢提供完备的告警与指示，可显示本端、远端设备的告警信息。
➢具备对远端设备掉电检测功能，用于监测远端设备实际工作状态。
➢光接口支持ALS功能，人性化设计，能够有效地控制非连接状态下光信号的输出，避免强光对调试人员的眼睛造成伤害，给与调试人员最大的保护。
➢E1线路支持本端、远端环回测试功能，便于设备开通、检测线路、排除故障点，降低运营商和用户的维护成本。
技术参数：工作环境工作温度：0～45℃相对湿度：≤90% 25℃光端机单路V35光端机和E1双路光端机产品简述：单路光端机是利用光纤远距离传输业务的通信设备，为路由器到路由器之间的远程连接提供了简便的解决方案，是一种WAN组网中较常用的光纤设备；而和E1双路光端机是在单路光端机的基础上增加了一路E1业务，也称“双路光纤Modem”，为路由器的远程连接和E1业务的远程接入同时提供了解决方案，而且配合网管型机箱，可实现局端、远端设备统一网管，可迅速的实现故障定位，节省了运维成本。
电话光端机实施方案
电话光端机实施方案电话光端机是指通过光纤网络连接电话用户设备的一种终端设备，它能够实现语音通信、数据传输等功能。
电话光端机的实施方案对于提高通信质量、提升用户体验至关重要。
下面将从设备选型、安装部署、技术支持等方面，详细介绍电话光端机的实施方案。
首先，设备选型是电话光端机实施的重要一环。
在选择电话光端机设备时，需要考虑设备的性能、稳定性和兼容性。
同时，还需要根据实际情况选择适合的光纤接口类型、电话接口类型等。
在设备选型过程中，需要充分考虑网络规划、用户需求等因素，确保选用的设备能够满足实际需求。
其次，安装部署是电话光端机实施的关键环节。
在安装部署过程中，需要严格按照设备厂家提供的安装手册和操作规程进行操作，确保设备安装正确、连接稳定。
同时，还需要进行设备调试和网络测试，确保电话光端机能够正常工作。
在安装部署过程中，需要充分考虑安全和稳定性，确保设备安装部署符合相关标准和规范。
另外，技术支持是电话光端机实施的保障。
在实施过程中，需要及时与设备厂家或供应商沟通，获取技术支持和指导。
同时，还需要对相关技术人员进行培训和指导，确保他们能够熟练操作和维护电话光端机设备。
在实施过程中，需要建立健全的技术支持体系，确保设备能够长期稳定运行。
综上所述，电话光端机实施方案涉及设备选型、安装部署、技术支持等多个方面。
只有在这些方面都做到位，才能够保证电话光端机设备能够正常工作，提供稳定的通信服务。
因此，在实施电话光端机时，需要充分考虑各个环节，确保实施方案的全面性和可行性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在选择光端机的型号时，我们要考虑以下几点：
1.基于何种系统的光纤网络?如果是在原来的网络上进行扩容，则最好还是选用同样的光纤，除非这样做无法实现预期的功能。
如果是一个全新的工程，则最好采用单模光纤。
在传统的观念中，大家总认为在较短距离(5Km以内)多模系统的造价要低于单模。
实质上随着光纤的不断普及和设备价格的下降，多模光端机价格的优势早已不存在。
从传输距离和效果上多模设备均不及单模，所以目前来说单模光端机的性价比要高于多模光端机。
2.选用基于哪种技术的光端机?从技术的角度上来说数字光端机肯定要优于模拟光端机。
但在实际应用中要具体情况具体分析。
模拟光端机实现的方式要简单些，系统造价相对便宜些。
同时模拟光端机在只传输一路或两路视频信号时能够传输到较远的距离且获得比较好的信号质量，但如果是传输多路视频信号，其传输距离和信号质量都有较大幅度的下降。
数字光端机相对比较复杂，技术含量较高，价格比较昂贵，但是能比较容易实现多通道、多种信号的混合传输。
所以在选择一路和二路图像监控光端机时模拟光端机的性价比优于数字光端机，在四路和四路以上的图像监控光端机系列中，数字光端机的性价比又优于模拟光端机。
3.光纤系统是要传输视频?音频?数据?还是这些信号的组合?光端机根据传输光信号又可分为数据(Data-RS232/RS422/RS485/Manchester/TTL/Biphase/Contactclosure)光端机、视频(Video)光端机、音频(Audio)光端机、视频/数据光端机、视频/音频光端机、视频/数据/音频光端机以及多路复用光端机。
同时还要考虑传输的数据是单向的还是双向的。
下面我们通过浙江省某城市道路监控系统的实际案例，简单介绍一下城市交通监控系统中光端机的使用情况。
这是一个大型交通监控系统，前端包含有固定摄像机270余个，快速一体化球机60个，300多路视频图像以及路口的信号灯控制线、电子警察数据线一并接入城市各交通路口的70余个信号机箱内，并且在每个信号机箱里都安装一个或多个光端机，以便将各路口的视频图像以及电子警察拍到的图片通过光纤传输到监控中心。
控制中心采用大型矩阵实现视频的控制，将图像切换到监视屏幕墙，并用硬盘录像机将所有图像录像保存。
同时，中心的矩阵主机对球机发出的控制信号、信号灯控制软件与电子警察软件的数据信号也通过光端机传输到前端各路口，以控制球机的角度、远近、光圈，信号灯的时间以及设置电子警察，从而可以更好的统计和调节交通流量，有效缓解交通拥堵。
由于前端的各信号机箱所连接的前端设备不尽相同，需要传输的信号也各不相同，也就需要各种不同型号的光端机。
(如图所示) 在这个系统中，我们采用了美国Infinova(英飞拓)有限公司(前身为美国NTK(洛泰克)公司)推出的Infinova品牌数字光端机，其优秀的电路设计和高质量的元器件使其具有足够大的光学链损和动态范围。
我们可以根据前端的实际情况采用不同型号的光端机：有些路口只有监控图像，没有其他设备，我们采用纯视频光端机;有些不仅有固定摄像机还有一体化球机，我们采用视频加反向422控制信号光端机;也有前端有电子警察或者信号灯，我们采用视频加数据232控制信号光端机;还有些有计算机联网，我们需要采用以太网数据光端机;更有光端机可以将以上所有数据类型一并传输的。
不管传输何种数据，它都具有实时的状态指示，便于我们发现和解决问题。
同时，我们在选择光端机的时候还预留了一些视频和数据通道，以便于以后系统的整体扩容以及各城市系统之间的联网。
由以上案们不难看出，光端机在交通监控系统中起到了不可或缺的作用，同时根据不同的信号类型选择不同的光端机也是至关重要的，它可以帮助我们更加有效的实时监控和解决交通问题。
1、视频基带传输：最为传统的电视监控传输方式，对0～6MHz视频基带信号不作任何处理，通过同轴电缆（非平衡）直接传输模拟信号。
优点：短距离传输图像信号损失小，造价低廉，系统稳定。
缺点：传输距离短，300米以上高频分量衰减较大，无法保证图像质量。
布线量大、维护困难、可扩展性差，适合小系统。
尤其是现在非标线材盛行的今天，当你发现有视频干扰，加矩阵后字符跳动，通过视频分配器后画面有干扰时，查查自己使用的线缆达标吗？
2、光纤传输：常见的有模拟光端机和数字光端机，是解决几十甚至几百公里电视监控传输的最佳解决方式，通过把视频及控制信号转换为激光信号在光纤中传输。
优点：传输距离远、衰减小，抗干扰性能最好，适合远距离传输。
标准的光端机都0---20公里传输距离，8路光端机性价比最高，这个跟光头有关系，做光端机的朋友都知道。
现在光端机价格很便宜，但质量好的还是很贵。
缺点：对于几公里内监控信号传输不够经济；光熔接及维护需专业技术人员及设备操作处理，维护技术要求高，不易升级扩容。
有的工程人员为了省那便宜的光跳线和法兰，直接尾纤接设备了，以后维修的时候你就知道那根跳线和法兰有多重要。
3、网络传输：解决城域间远距离、点位极其分散的监控传输方式，采用MPEG2/
4、H.264音视频压缩格式传输监控信号。
优点：采用网络视频服务器作为监控信号上传设备，有Internet网络安装上远程监控软件就可监看和控制。
缺点：受网络带宽和速度的限制，只能传输小画面、低画质的图像；每秒只能传输几到十几帧图像，动画效果十分明显并有延时，无法做到实时监控。
不过我很看好网络传输。
4、双绞线传输（平衡传输）：也是视频基带传输的一种，将75Ω的非平衡模式转换为平衡模式来传输的。
是解决监控图像1Km内传输，电磁环境复杂场合的解决方式之一，将监控图像信号处理通过平衡对称方式传输。
缺点：对于几公里内监控信号传输不够经济；光熔接及维护需专业技术人员及设备操作处理，维护技术要求高，不易升级扩容。
有的工程人员为了省那便宜的光跳线和法兰，直接尾纤接设备了，以后维修的时候你就知道那根跳线和法兰有多重要。
3、网络传输：解决城域间远距离、点位极其分散的监控传输方式，采用MPEG2/
4、H.264音视频压缩格式传输监控信号。
优点：采用网络视频服务器作为监控信号上传设备，有Internet网络安装上远程监控软件就可监看和控制。
缺点：受网络带宽和速度的限制，只能传输小画面、低画质的图像；每秒只能传输几到十几帧图像，动画效果十分明显并有延时，无法做到实时监控。
不过我很看好网络传输。
4、双绞线传输（平衡传输）：也是视频基带传输的一种，将75Ω的非平衡模式转换为平衡模式来传输的。
是解决监控图像1Km内传输，电磁环境复杂场合的解决方式之一，将监控图像信号处理通过平衡
对称方式传输。
优点是：布线简易、成本低廉、抗共模干忧性能强。
缺点：只能解决1Km以内监控图像传输，而且一根双绞线只能传输一路图像，不适合应用在大中型监控中；双绞线质地脆弱抗老化能力差，不适于野外传输；双绞线传输高频分量衰减较大，图像颜色会受到很大损失。
5、共缆传输：视频采用调幅调制、FSK数据调制等技术，将数十路监控图像、伴音、控制及报警信号集成到“一根”同轴电缆中双向传输。
说白了就是有线电视网络倒着走，完全是闭路电视的传输技术，很成熟，很实用。
优点：充分利用了同轴电缆的资源空间，二十路音视频及控制信号在同一根电缆中双向传输、实现“一线通”；施工简单、维护方便，大量节省材料成本及施工费用；频分复用技术解决远距传输点位分散，布线困难监控传输问题；射频传输方式只衰减载波信号，图像信号衰减很小，亮度、色度传输同步嵌套，保证图像质量达到4级以上国家标准；采用75Ω同轴非平衡方式传输使其具有非常强抗干扰能力，电磁环境复杂场合仍能保证图像质量。
缺点：采用有线电视传输技术，是个接头工程。
对做监控的朋友来说有点跨行业，共缆传输主要在设计这块，当然产品上也有层次。
射频的好多东西还是经验很重要的，系统调试技术要求高，必须使用专业仪器。
