AutoCAD 2016实用教程第9章_块与外部参照

利用“块定义”工具创建的图块又称为内部图块，即所创建的图块保存在该图块的图形中，并且能在当前图形中应用，而不能插入到其他图形中。练习9-1 在AutoCAD中，将图形定义成块。
A
AutoCAD 2016实用教程
9.1.3 存储块
存储块又称为创建外部图块，即将创建的图块作为独立文件保存。这样不仅可以将块插入到任何图形中去，而且可以对图块执行打开和编辑等操作。但是利用块定义工具创建的内部图块却不能执行这种操作。
AutoCAD 2016实用教程
9.1.4 插入块
在AutoCAD中，定义和保存图块的目的都是为了重复使用图块，并将其放置到图形文件上指定的位置，这就需要调用图块。调用图块是通过“插入”命令实现的，利用该工具既可以调用内部块，也可以调用外部块。 1. 直接插入单个图块 2. 阵列插入图块 3. 以定数等分方式插入图块 4. 以定距等分方式插入图块

块的特点定义块存储块插入块
AutoCAD 2016实用教程
9.1.1 块的特点
在AutoCAD中，使用块可以提高绘图速度、节省存储空间、便于修改图形并能为其添加属性。

提高绘图效率节省存储空间便于修改图形可以添加属性
AutoCAD 2016实用教程
9.1.2 定义块
第9章
块与外部参照
AutoCAD 2016实用教程
本章概述
在设计产品时，为避免重复绘制大量相同或相似的内容，用户可以将相同或相似的内容以块的形式直接插入，如机械制图中的标题栏，建筑图中的门窗等。另外，为了更有效地利用本机、本地或整个网络的图纸资源，也可以将这些内容转换为外部参照文件进行共享。这样不仅极大地提高了绘图的速度和工作效率，而且也提高了绘图的准确性，并节省了大量内存空间。

CAD的图案库和块的使用方法

CAD的图案库和块的使用方法CAD（计算机辅助设计）是设计领域中非常常用的软件工具，它可以帮助设计师更高效地完成各种绘图任务。

在CAD软件中，图案库和块是两个非常重要的功能，它们可以帮助我们快速和便捷地完成设计工作。

在本文中，我将向大家介绍CAD的图案库和块的使用方法。

首先，让我们来了解图案库。

在CAD软件中，图案库是指一些常用的线型、线宽和线颜色的组合。

通过使用图案库，我们可以快速选取和应用这些常用线型，从而提高绘图的效率。

CAD软件中自带了一些默认的图案库，同时我们也可以自定义图案库以满足我们的特定需求。

要使用图案库，我们只需要打开CAD软件并选择绘图工具。

然后，在界面的上方菜单栏中找到“图案”或“线型”选项。

在其中，我们可以看到一些默认的预设图案，例如实线、虚线、点线等。

如果我们需要使用其他图案，可以点击“加载”或“导入”按钮来导入其他图案库。

导入图案库后，我们可以在下拉菜单中选择我们所需的图案。

一旦我们选择了合适的线型，我们可以开始绘制图形。

在使用CAD软件绘图时，我们可以通过选择线段工具、矩形工具、圆形工具等来绘制基本图形。

在绘制的过程中，我们可以使用鼠标来控制绘制的方向和长度。

同时，通过使用图案库中不同的线型，我们可以让绘制的图形更加美观和清晰。

接下来，让我们来介绍块的使用方法。

在CAD软件中，块是指由一组元素组成的单个对象。

它可以是一段线段、一个圆形、一个多边形等等。

通过将一些相似或常用的元素组合成块，我们可以在绘图时更加方便地重复使用这些元素。

这样可以节省我们大量的时间和精力。

要使用块功能，我们首先需要选择我们需要组合成块的元素。

在选择完元素后，我们可以点击界面上的“块定义”选项来创建一个新的块。

在弹出的对话框中，我们可以为这个块命名，并选择一些设置选项。

例如，我们可以设置块的插入点、旋转角度、比例等等。

创建好块后，我们可以将其保存到CAD软件的块库中以备后用。

我们可以在不同的图纸中使用这些块，并且可以根据需要进行缩放、旋转和移动。

AutoCAD 2016第9章块及其属性的使用

9.1 块的使用
9.1.1 块的定义(BLOCK命令)
说明及举例
利用BLOCK命令建立的块定义仅存入建立块的图形中，且块定义只能在该图中被引用。如需将块插入其他图形中，就要用 WBLOCK命令将块的定义写入磁盘文件，或者将块定义复制到其他图形中。
9.1 块的使用
9.1.2 将块写入磁盘（WBLOCK命令）
9.1 块的使用
9.1.1 块的定义(BLOCK命令)
功能将当前图形中指定的图形对象创建为块定义。
访问方法
选项卡： ① “默认”选项卡“块”面板→“创建块”按钮 ② “插入”选项卡“块定义”面板→“创建块”按钮菜单：“绘图(D)”→“块(K)”→“创建(M)” 命令行：BLOCK
9.1 块的使用
9.1.5 将块工具拖动到图形中
功能通过工具选项板将系统中已经定义好的块工具拖动到图
形中。
操作过程
① 菜单:“工具(T)”→“选项板”→“工具选项板(T)”，打开工具选项板。
② 右击工具选项板中要插入的块工具按钮。 ③ 在快捷菜单中选择“特性(R)”选项，在弹出的“工具特性”
9.1 块的使用
9.1.7 块与图层的关系
规定 ① 块中原来位于0层上的对象被绘制在当前层上。
② 对于块中其他层上的对象，若块中有与当前图形中同名的图层，则块中该层上的对象绘制在图中同名的图层上。
③ 若当前图形中没有与块中同名的图层，则为当前图形增加同名的图层，块中该层上的对象绘制在图中同名图层上。
修改插入的单个图块在“插入”对话框中选中“分解(D)”复选框或者在
块插入以后使用EXPLODE命令将块分解，然后就可以对组成块的各个对象进行单独的编辑和修改。

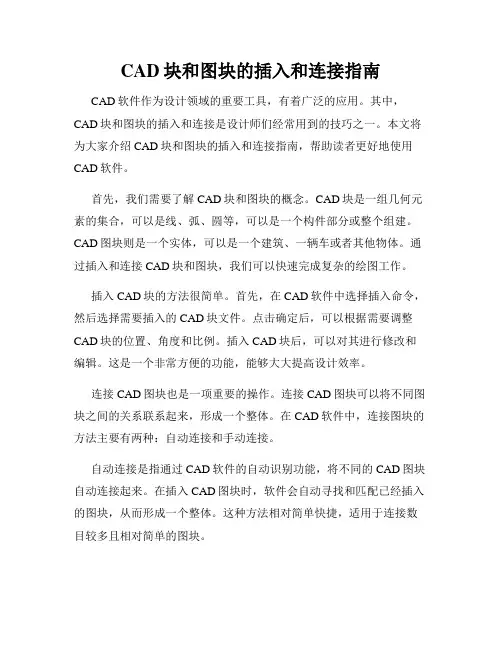

CAD块和图块的插入和连接指南

CAD块和图块的插入和连接指南CAD软件作为设计领域的重要工具，有着广泛的应用。

其中，CAD块和图块的插入和连接是设计师们经常用到的技巧之一。

本文将为大家介绍CAD块和图块的插入和连接指南，帮助读者更好地使用CAD软件。

首先，我们需要了解CAD块和图块的概念。

CAD块是一组几何元素的集合，可以是线、弧、圆等，可以是一个构件部分或整个组建。

CAD图块则是一个实体，可以是一个建筑、一辆车或者其他物体。

通过插入和连接CAD块和图块，我们可以快速完成复杂的绘图工作。

插入CAD块的方法很简单。

首先，在CAD软件中选择插入命令，然后选择需要插入的CAD块文件。

点击确定后，可以根据需要调整CAD块的位置、角度和比例。

插入CAD块后，可以对其进行修改和编辑。

这是一个非常方便的功能，能够大大提高设计效率。

连接CAD图块也是一项重要的操作。

连接CAD图块可以将不同图块之间的关系联系起来，形成一个整体。

在CAD软件中，连接图块的方法主要有两种：自动连接和手动连接。

自动连接是指通过CAD软件的自动识别功能，将不同的CAD图块自动连接起来。

在插入CAD图块时，软件会自动寻找和匹配已经插入的图块，从而形成一个整体。

这种方法相对简单快捷，适用于连接数目较多且相对简单的图块。

手动连接是指由设计师自己手动连接CAD图块。

这种方法比较灵活，适用于连接图块较为复杂的情况。

在CAD软件中，我们可以使用各种拖动、旋转、缩放等操作，将不同的图块连接起来。

通过手动连接，我们可以精确地控制连接方式和效果。

除了插入和连接CAD块和图块，我们还可以对其进行进一步的编辑和修改。

CAD软件提供了丰富的编辑工具，包括移动、复制、缩放、旋转等功能，可以根据自己的需要对CAD块和图块进行调整。

同时，CAD软件还支持图层管理、属性设置等高级功能，方便设计师对CAD块和图块进行统一管理和控制。

最后，需要注意的是，在插入和连接CAD块和图块时，我们应该选择合适的块和图块，以及合适的连接方式。

CAD作图中如何快速的插入块

CAD作图中如何快速的插入块
本文属于cad的重复块的插入
最开始学习CAD时,插入块时每次都单击菜单上的插入块进行插入,很不方便,后来学习中看到了一个小工具:工具选项板,感觉结合这个小工具,插入块就方便多了.
第一步先将需要添加的块插入到CAD图中,然后按CTRL+3,打开选项板,然后新建一个选项板,自己可以命名为自己想要的名称,然后拖住插入的块,依块拖进工具选项板中，以后想插块时，按CTRL+3，打开选项扳，插入你所需要插入的块就好了.
此方法不仅可以做到块的实时预览,还可以为块分类,插块时工具选项板也不关闭,避免了重要打开菜单的苦恼.
本文属于cad块
本人在CAD中经常用到带属性的块，使用很方便，但是出现了一个问题，当需要修改属性后，图形中已经使用的块无法更新属性，使用BLOCKICON命令后还是一样，没有私毫反应，只有重新插入块后的块属性才是变化后的属性，这点令人很郁闷，假如图形中已经有十几个甚至几十个块，难道也得一个个重新插入，修改吗？
经本人查阅了大量的资料，看了N天的帮助，终于明白了！
块更新的办法是分解其中的一个块（无论是图中的块还是新增一个块都可以），然后对分解后的图块编辑修改。

这时的属性可以修改其所有定义属性，包括属性位置的修改。

然后从新定义同名块作替换。

完成这步操作仅仅是对块部分做了修改，最后还需要同步属性操作即AttSync命令，将所有同一图块属性同步更新，你会看到所有属性位置被同步。

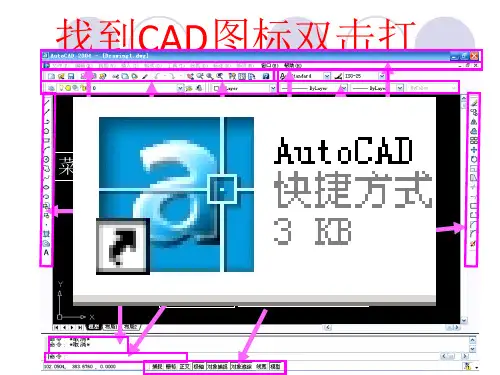

橱柜设计CAD操作(开机设置顺序)

找到CAD 图标双击打开，如果桌面上没有CAD 图标单击开始，鼠标指向程序，指向Autodesk 再指向AutoCAD......单击打开CAD标题栏标准工具栏图层工具栏绘图工具栏修改工具栏样式工具栏状态栏命令行辅助工具按钮特性工具栏绘图窗口菜单栏AutoCAD2005的界面浮动工具栏嵌套工具栏固定工具栏滚动按钮打开CAD后操作步骤在菜单栏单击单击“格式”再单击“单位”，精度设为“0”单位设为“毫米”。

鼠标单击确定命令行输入“OP”确认（Enter键或空格键）出现下面的对话框鼠标单击“显示”，十字光标拖到1001单击“打开和保存”2取消自动保存。

4、拾取框大小调整为50%以上。

3单击“选择”，5、鼠标单击“确定”鼠标移到“辅助工具按钮”“对象捕捉”处，鼠标右击，单击“设置”垂足切点最近点鼠标单击确定。

选取8个点：端点中点圆心节点交点1、命令栏输入“limits"确认2、指定左下角点不管，直接确认3、指定右下角角点输入10000，10000确认4、命令栏输入d确认5、初现这个对话框单击修改5、单击直线和箭头8所有数字改为406、第一个箭头改为建筑标记9、单击文字7、颜色要相同10、文字高度改为80改为407、颜色要相同11、单击调整13、单击主单位12、选择尺寸线上方加引线14、精度设为015、单击确定16、单击关闭按住ctrl+s保存，出现下面的对话框。

单击此处可选择存储位置鼠标单击保存在这里修改名字，但是要注意.dwg不可改动。

在绘图过程中，要养成随时保存（ctrl+s）温馨提示：的习惯，以免受突然停电或死机的影响。

CAD零件库的创建和使用技巧

CAD零件库的创建和使用技巧CAD技术作为现代工程领域中不可或缺的工具，广泛应用于设计、制造和维护领域。

在进行CAD设计时，我们经常需要使用各种各样的零件来进行装配，因此建立一个完善的CAD零件库是非常必要的。

本文将介绍CAD零件库的创建和使用技巧，帮助大家提高工作效率。

一、创建CAD零件库1. 整理零件在创建零件库之前，首先需要整理已有的零件。

将零件按照分类进行整理，例如机械零件、电气零件、液压零件等。

对于特定项目的零件，可以在项目内单独创建一个文件夹进行保存。

这样可以提高后续检索零件的速度和准确性。

2. 命名规范给零件命名时需要遵循一定的规范，以便于查找和识别。

可以根据零件的功能、类型、尺寸等进行命名，尽量使用简洁明了的关键词。

另外，为了方便区分不同版本的零件，可以在文件名中添加版本号或日期信息。

3. 创建标准文件在创建零件库时，可以建立一些标准文件，包括常用的尺寸标准、公差标准、材料规范等。

这样可以避免每次设计时都需要重新定义这些参数，提高设计效率。

4. 零件库组织结构建立零件库时需要考虑合理的组织结构。

可以按照不同的分类、项目或部门进行组织，例如创建机械零件库、电气零件库等。

同时，可以按照零件的三维几何特征进行分类，方便根据不同的需求进行检索和选择。

二、使用CAD零件库的技巧1. 零件检索使用CAD零件库的关键是快速准确地检索所需的零件。

在检索前，可以先对零件库进行关键词标记，方便搜索引擎进行匹配。

同时，可以使用检索工具对整个零件库进行全文搜索，或者通过选择分类、项目等方式进行筛选。

2. 零件装配使用零件库的好处之一是可以快速进行零件的装配。

通过拖拽或导入零件库中的零件，可以快速将零件添加到装配中。

在装配过程中，可以使用CAD软件提供的对齐、约束工具来调整零件的位置和姿态。

3. 零件参数化零件库可以提供一些常用零件的参数化模板，使零件的设计更加方便和标准化。

通过修改模板的参数，可以快速生成符合要求的零件。

CAD操作实用手册

CAD基本操作1.启动CAD软件，进入工作界面双击桌面AutoCAD图标，打开CAD标题栏工作区菜单栏工具栏提示栏标题栏：显示文件名称菜单栏：通过主菜单可以迅速执行子菜单分类的各种功能工具栏：以图标的形式集中显示了菜单栏提供的各种功能提示栏：绘图过程中显示操作信息，并可以帮助用户了解图纸信息工作区：绘图工作空间2.打开文件,创建副本文件---打开，或单击，打开文件注：选择正确文件类型进入图形工作界面文件---另存为，创建一个副本3.创建新文件,保存启动CAD标注工具栏编辑工具栏绘图工具栏绘图工具栏：包括绘图中用到的各种工具，直线、构造线、矩形、圆弧、圆、文字等直线：绘图---直线，或输入L命令，指定第一点，再指定下一点构造线：绘图---构造线，或输入XL命令，指定一点矩形：绘图---矩形，或输入REC命令，指定一点,再指定另一对角点圆弧：绘图---圆弧，或输入AR命令，指定圆弧的起点，再指定圆弧的第二点与端点，或输入C，指定圆心，再输入圆弧的起点与端点圆：绘图---圆，或输入C命令，指定圆心，输入半径，或再输入D，输入直径文字：绘图---文字，或输入T命令，指定第一角点，再指定第二对角点，输入文字编辑工具栏：包括删除、复制、镜像、偏移、阵列、移动、旋转、缩放　拉伸、修剪、延伸、圆角、分解等删除：修改---删除，或输入E命令，选择对象复制：修改---复制，或输入CO命令，选择对象，或再输入M，复制多个镜像：修改---镜像，或输入MI命令，选择对象，再选择是否删除原对象偏移：修改---偏移，或输入O命令，选择对象，再输入偏移值阵列：修改---阵列，或输入AR命令，分为矩形阵列与环行阵列移动：修改---移动，或输入M命令，选择对象，再输入位移值旋转：修改---旋转,或输入RO命令,选择对象指定基点,再输入旋转角度缩放：修改---缩放,或输入SC命令,选择对象，指定基点,再输入比例因子拉伸：修改---拉伸,或输入S命令,选择对象，指定基点,再输入拉伸值修剪：修改---修剪，或输入TR命令，选择对象,再选择要修剪的对象延伸：修改---延伸，或输入EX命令，选择对象,再选择要延伸的对象打断：修改---打断，或输入BR命令，选择对象,再输入F，指定第一个打断点与第二个打断点圆角：修改---圆角，或输入F命令，再输入R，输入半径，最后选择2个对象分解：修改---分解，或输入X命令，选择对象标注工具栏：用于图纸的标注,包括线性标注、对齐标注、半径标注、直径标注、角度标注、基线标注、连续标注、标注样线性标注:标注---线性,或输入DLI命令,指定第一条尺寸界线原点,再指定第二条尺寸界线原点线性标注:标注---对齐,或输入D AL命令,指定第一条尺寸界线原点,再指定第二条尺寸界线原点半径标注:标注---半径,或输入D RA命令,选择圆弧或圆直径标注:标注---直径,或输入D DI命令,选择圆弧或圆角度标注:标注---角度,或输入D AN命令,选择圆弧、圆或2条直线基线标注:标注---基线，或输入DBA命令，选择基准标注，再指定第二条尺寸界线原点连续标注:标注---连续，或输入D CO命令，选择连续标注，再指定第二条尺寸界线原点标注样式:标注---样式，或输入D命令，打开标注样式管理器，设置标注文字箭头大小等绘图完成后，保存：文件---保存，或单击注：绘图过程中，首先应设置好页面设置，图层与标注样式，再应用各种工具画图，完成后最后进行标注，包括长、宽、高，展开尺寸，配合尺寸与一些重要尺寸。

整体厨房CAD制图教程_厨柜绘图教程_家具图_厨柜

整体厨房CAD制图规范一、CAD图的绘图环境：A：图层的管理：在主菜单的格式下拉菜单里选择“图层”或点击快捷方式图层工具，在对话框里点击新建按扭，命名标准层，颜色改为红色，用同样的方法新建管道插座层，颜色改为紫色，再新建说明层，颜色改为蓝色，然后新建序号层，把颜色改为绿色。

最后单击确定按扭。

B：线型的设置：在主菜单的格式下拉菜单里选择“线型”，在对话框里点击加载按扭，再在线型框里选用Acad_iso03W100,再点击确定，然后在对话框里下方的全局比例因子选项里改为3—5，最后单击确定。

C：文字类型的设置：在主菜单的格式下拉菜单里选择“文字类型“，在对话框里单击新建按扭，在弹出对话框里键入标准后确定，文字字体里选仿宋_GB2312，再在字体高度里改为80，然后单击应用，最后点击关闭。

D：标注样式的设置：在主菜单的格式下拉菜单里选择“标注样式”，在对话框里单击新建按扭，在弹出对话框里键入标准后点击继续，在下面这个对话框里点击直线和箭头，有下面对话里的颜色和线型都选用随层，在基线间距栏改为3，在起点尺寸线栏改为20，在起点偏移量栏里改为220，在箭头栏下方选建筑标准，在下方的箭头大小栏改为30，在圆心标记大小栏里改为10，直线和箭头的设置就可以了。

再点击上方的文字按扭，在下面的文字样式选标准，在下面的文字颜色栏里选随层，然后在文字高度栏输入80，再在下面的从尺寸偏移量改为10，在右边的选项里选中ISO标准，这样文字就设置好了。

再点上方的调整按扭，在此对话框里下方的尺寸线上方，不加引线选中。

再点击上方的主菜单，在此对话框里的精度改为80，这样尺寸标注样式就设置好了，最后点击确定，回到总菜单里，再点击左边对话框里的标准，再点右上方的置为当前，最衙点击关闭。

按以上的设置后，标准的绘图环境就设置好了，下面就可以画图了。

三、立面图的绘制清楚的绘制出地柜的高度及台面的厚度，煤气管大概位置及墙垛子的尺寸，门板开启方向及拉手装配位置等。

CAD中的标准组件和库使用方法介绍

CAD中的标准组件和库使用方法介绍在CAD软件中，标准组件和库是非常重要的资源，它们可以极大地提高我们的工作效率。

本文将介绍CAD中标准组件和库的使用方法，帮助读者更好地利用这些资源。

首先，我们来了解标准组件和库的概念。

在CAD软件中，标准组件指的是经过设计、验证和制造的常见物体，如螺丝、螺母、齿轮等。

而库则是存储这些标准组件的集合，通过库我们可以方便地获取和使用这些组件。

在CAD软件中，通常会预先设定好一些标准组件和库。

我们可以通过以下步骤来使用它们：第一步，打开CAD软件并创建一个新的工程文件。

根据软件的版本和界面不同，具体操作可能会有所差异，但大体上都是类似的。

第二步，找到标准组件和库的入口。

在CAD的界面上通常会有一个“Library”或“组件库”的选项，点击进入这个界面。

第三步，浏览标准组件和库的内容。

一般来说，库中会以分类的形式展示不同的组件，如机械、电气、建筑等。

我们可以根据具体需要选择相应的分类，然后在列表中查找所需的组件。

第四步，插入组件。

一般来说，我们可以通过拖拽的方式将组件从库中拖入CAD的工程文件中。

有些软件还会提供快捷键或命令来插入组件，具体使用方法可以查阅软件的帮助文档。

第五步，调整组件的属性。

插入组件后，我们可能需要对其进行一些调整，如改变大小、旋转角度等。

大部分CAD软件都提供了相应的工具来帮助我们完成这些调整。

第六步，保存工程文件。

在插入和调整完组件后，我们应该及时保存工程文件，以避免不必要的损失。

除了使用预设的标准组件和库之外，有些CAD软件还支持用户自定义组件和库。

这样一来，我们就可以根据自己的设计需求，创建和管理自己的组件库了。

在创建自定义组件和库时，一般需要以下步骤：第一步，创建新的组件。

我们可以使用CAD软件提供的绘图工具，根据实际需求设计并绘制出新的组件。

第二步，保存组件为文件。

设计完成后，我们需要将组件保存为库可以识别的文件格式，如.stl、.dwg等。
