影响阳离子染料可染涤纶质量的因素探讨
阳离子染料染改性涤纶的探讨

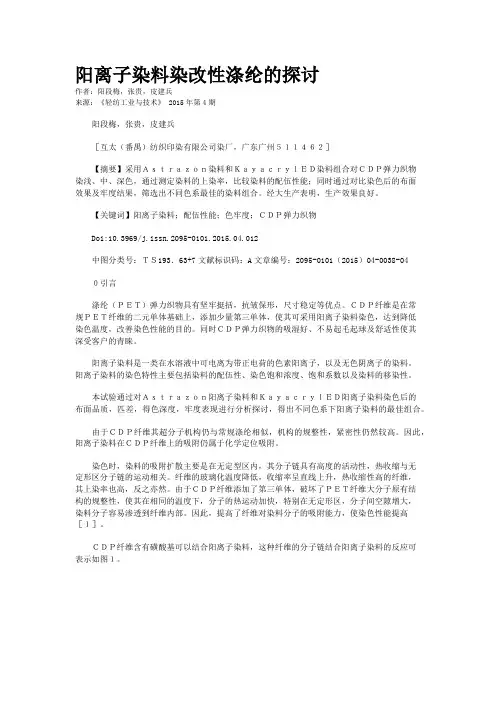

阳离子染料染改性涤纶的探讨作者：阳段梅，张贵，皮建兵来源：《轻纺工业与技术》 2015年第4期阳段梅，张贵，皮建兵［互太（番禺）纺织印染有限公司染厂，广东广州５１１４６２］【摘要】采用Ａｓｔｒａｚｏｎ染料和ＫａｙａｃｒｙｌＥＤ染料组合对ＣＤＰ弹力织物染浅、中、深色，通过测定染料的上染率，比较染料的配伍性能；同时通过对比染色后的布面效果及牢度结果，筛选出不同色系最佳的染料组合。
经大生产表明，生产效果良好。
【关键词】阳离子染料；配伍性能；色牢度；ＣＤＰ弹力织物Doi:10.3969/j.issn.2095-0101.2015.04.012中图分类号：ＴＳ193．63+7文献标识码：A文章编号：2095-0101（2015）04-0038-04０引言涤纶（ＰＥＴ）弹力织物具有坚牢挺括，抗皱保形，尺寸稳定等优点。
ＣＤＰ纤维是在常规ＰＥＴ纤维的二元单体基础上，添加少量第三单体，使其可采用阳离子染料染色，达到降低染色温度，改善染色性能的目的。
同时ＣＤＰ弹力织物的吸湿好、不易起毛起球及舒适性使其深受客户的青睐。
阳离子染料是一类在水溶液中可电离为带正电荷的色素阳离子，以及无色阴离子的染料。
阳离子染料的染色特性主要包括染料的配伍性、染色饱和浓度、饱和系数以及染料的移染性。
本试验通过对Ａｓｔｒａｚｏｎ阳离子染料和ＫａｙａｃｒｙｌＥＤ阳离子染料染色后的布面品质，匹差，得色深度，牢度表现进行分析探讨，得出不同色系下阳离子染料的最佳组合。
由于ＣＤＰ纤维其超分子机构仍与常规涤纶相似，机构的规整性，紧密性仍然较高。
因此，阳离子染料在ＣＤＰ纤维上的吸附仍属于化学定位吸附。
染色时，染料的吸附扩散主要是在无定型区内，其分子链具有高度的活动性，热收缩与无定形区分子链的运动相关。
纤维的玻璃化温度降低，收缩率呈直线上升，热收缩性高的纤维，其上染率也高，反之亦然。
由于ＣＤＰ纤维添加了第三单体，破坏了ＰＥＴ纤维大分子原有结构的规整性，使其在相同的温度下，分子的热运动加快，特别在无定形区，分子间空隙增大，染料分子容易渗透到纤维内部。
新型阳离子染料常压染色涤纶的染色特性

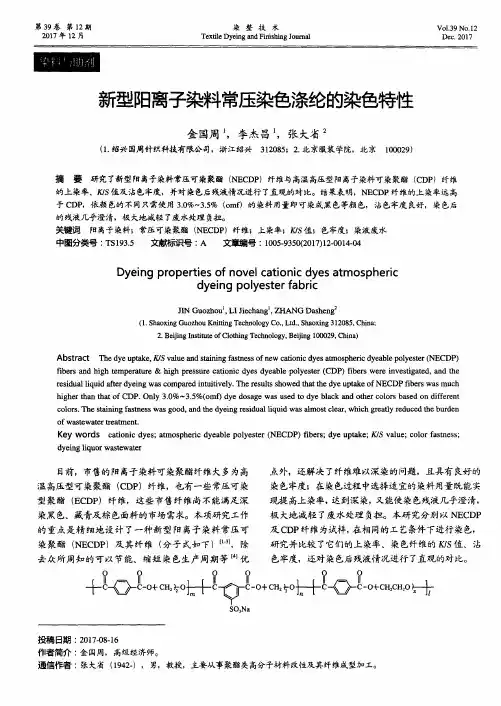

２ Ｏ １ ７年 １ ２月
染 整 技 术
Ｔｅ ｘ ｔ ｉ ｌ ｅ Ｄｙ ｅ ｍｇ ａ ｎ ｄ Ｆｉ ｎ ｉ ｓ ｈ ｉ ｎ ｇ Ｊ ｏ ｕ ｒ ｎ ａ ｌ
Ｖｏ ｌ － ３ ９ ＮＯ ． １ ２ Ｄｅ Ｃ ． ２ ０１ ７
新型阳离子染料常压染色涤纶的染色特性
ｏ ｆ ｗａ ｓ ｔ ｅ ｗａ ｔ ｅ ｒ ｔ ｒ ｅ ａ ｔ ｍｅ ｎ ｔ ．
Ｋ ｅ ｙ ｗｏ ｒ ｄ ｓ ｃ ａ ｔ ｉ ｏ ｎ ｉ ｃ ｄ ｙ ｅ ｓ ； ａ ｔ ｍｏ ｓ ｐ ｈ ｅ ｒ ｉ ｃ ｄ ｙ ｅ ａ ｂ ｌ ｅ ｐ ｏ ｌ ｙ ｅ ｓ ｔ ｅ ｒ（ ＮＥ Ｃ Ｄ Ｐ ） ｉ ｆ ｂ ｅ ｒ ｓ ； ｄ ｙ ｅ ｕ ｐ ｔ ａ ｋ ｅ ； Ｋ ／ Ｓ ｖ ｌ ａ ｕ ｅ ； ｃ ｏ ｌ ｏ ｒ ｆ ａ ｓ ｔ ｎ ｅ ｓ ｓ ；
ｒ ｅ ｓ ｉ ｄ ｕ ｌ ａ ｌ ｉ ｑ ｕ ｉ ｄ ａ ｆ ｔ ｅ ｒ ｄ ｙ ｅ ｉ ｎ ｇ Ｗａ Ｓ ｃ ｏ ｍｐ ａ ｒ ｅ ｄ ｉ ｎ ｔ ｕ ｉ ｉ ｔ ｖ ｅ ｌ ｙ ． Ｔｈ ｅ ｒ ｅ ｓ ｕ ｌ ｔ ｓ ｓ ｈ ｏ ｗｅ ｄ ｔ ｈ ａ ｔ ｈｅ ｔ ｄ ｙ ｅ ｕ ｐ ｔ ａ ｋ ｅ ｏ ｆ ＮＥＣＤＰ ｉｂ ｆ ｅ ｒ ｓ ｗａ ｓ ｍｕ ｃ ｈ
的上 染率、Ｋ ／ Ｓ 值及 沾 色牢度，并对 染色后残液情况进行 了直观 的对比。结果表 明，Ｎ Ｅ Ｃ Ｄ Ｐ纤 维的 上染率远 高
于Ｃ Ｄ Ｐ ，依颜 色的不 同只 需使 用 ３ ． ０ ％－ ３ ． ５ ％ （ ｏ ｍｆ ）的 染料 用量 即可 染成 黑 色等颜 色，沾 色牢度 良好 ，染 色后
金 国周 ， 李杰 昌 ，张大省
（ １ ． 绍兴 国周针织科技有限公 司，浙 江绍兴 ３ １ ２ ０ ８ ５ ；２ ． 北京服 装学院，北京 １ ０ ０ ０ ２ ９ ）
改性涤纶阳离子染料染色工艺研究与探讨
０ 前 言
涤 纶 与 改 性 涤 纶 的差 别 ： 涤 纶 纤 维 具 有 的优
排列（ 因原料成分不同染色时着色深浅各异 ， 染色后
易成 直条 ） ， 经 纬采 用 １ ／ １ 提 条组织 结构 ， 在 喷水 织机 上交 织 。坯 布经 松弛— — 精练—— 碱 减量— — 染色 （ 分散 染 料 、 阳离 子染 料 ） —— 柔 软定 型 。织 物 具有 手感柔 软 、 不 易褪 色 、 抗皱 耐磨等 特点 。阳离子染 料 可染 改性 方法 是将 涤纶 染色 改性 剂如 简苯 二 甲酸
４ ０ ｍ ｉ ｎ 时的上染率呈现递增趋势 ， 到５ ０ ａ ｒ ｉ ｎ 时慢慢减
缓， 由此可 得 出 阳蓝 Ｘ — Ｂ Ｌ 染 料 染 改性 涤 纶 时 ， 它 随
１ ． ２ ． ２ 工艺 曲线
布 ，Ｈ Ａ Ｃ ０ ． ５ ｇ ， Ｌ 厂
着时间的增加上染率会随之增加 ， 但是到 ５ ０ ｍ ｉ ｎ 时
仪器
Ｊ Ｙ型常温染色小样机 、 ７ ２ １ 可见分光光
度计、 高温型染色小样机
１ 。 ２ 染 色方 法 １ ． ２ ． １ 染 色处 方 ： （ １ ） 阳蓝 Ｘ— Ｂ Ｌ染 液染 色处 方
２ ． １ ． １ 阳蓝 Ｘ — Ｂ Ｌ 不 同时 间对上染 率 的影 响
染料 １ ％（ ｏ ． Ｗ ． ｆ ） ， 浴 比是 １ ： ２ ５， 高 温染 色 时间
阳离子可染涤纶染色不匀的成因及控制
阳离子可染涤纶染色不匀的成因及控制前言阳离子染料可染聚酯纤维(简称CDPET)是聚酯纤维的一个重要改性品种,1958年,由美国杜邦公司研制成功,近年来得到长足发展。
CDPET纤维织物染整后色彩鲜艳,手感柔和,仿毛感强,其纯纺或混纺织物,是常用的服装面料。
CDPET纤维染色极易出现染色不匀问题,若仅发生在纬向,会致成品开剪率提高;若出现在经向,会导致企业面对质量纠纷和索赔。
染色不匀问题涉及纤维制造、纺纱、织造、印染等多道工序,其成因分析和质量责任的追溯十分困难。
本文根据织物染色不匀特征,如染色不匀在织物上的分布情况及程度,针对生产现场各工序生产特点,查找原因,并结合技术检测手段作全面分析判断。
1 纤维制造对织物染色不匀的影响1.1 CDPET纤维特性CDPET纤维由对苯二甲酸、乙二醇和酸性改性剂缩聚制成。
常用的第三单体改性剂是间苯二甲酸二酯-5-磺酸钠(SIPM)、对苯二甲酸二酯磺酸钠和间苯二甲酸双羟乙酯-磺酸钠(SIPE)。
用这些单体改性的涤纶需要在115~120℃才能用阳离子染料染色,因此也被称为高温染色型(或高压型)CDPET纤维。
以SIPM共聚制得的CDPET纤维熔点比普通聚酯低,吸湿率比普通聚酯略有提高,但它的结晶温度明显提高。
CDPET纤维分子量、结晶度、强度较普通聚酯纤维低,其织物的抗起毛起球特性也比普通聚酯纤维要好,在后加工中可以免去烧毛工序,因而可以得到柔软丰满,具有羊毛般手感的织物。
宏其化工CDPET纤维的杨氏模量比普通聚酯纤维低10%~30%,因而其织物也比普通聚酯纤维柔软,特别适合制作具有柔软风格的女装。
此外,与普通聚酯纤维相比,CDPET纤维的碱性水解速度大得多。
因此在相同温度下碱处理时,CD-PET纤维的碱减量率要比普通聚酯纤维织物高得多。
1.2 纤维制造对织物染色不匀的影响及判别当织物出现染色不匀问题时,应首先通过检测手段确定织物中CDPET纤维是否使用不当,或纤维原料是否有异常。
阳离子染料可染聚酯纤维染色工艺探讨
２ 实 验 ｐ ４ ５ 裕 比＝Ｉ １ ０ Ｈ＝ ．， ：０ ２１ 试 验 用 材 料 ． ２３４ 染 液 ｐ ．． Ｈ值对 上 染 率 的影 响 （） 维 ： １纤 阳离 子 染料 可染 涤纶 短纤 （． ｔ × １ ｄｅ ５ ｘ 按常用 缓 冲溶液 的配制方 法 配制 ｐ 值 为２ ８ Ｈ ～ 溶 ３ ｍ ） 江新 昌化纤 厂 ； ８ｍ浙 阳离 子染 料 可染 涤纶 长 丝 液 ， 入分 散 阳离 子蓝 Ｓ — Ｓ 和分散 阳离子 红Ｓ — 加 ＤＧＬ Ｄ （５ ｄｅ／２） 州盛 泽 新生 化纤 厂 。 １０ ｔ ７ ｆ苏 ｘ Ｇ Ｌ Ｉ 染 液 ， 入长 丝 沸染 ６ 分钟 ， 上染 率 。 Ｒ ￣成 Ｊ 放 ０ 测 （）试 剂 ： 酸钠 、 ２ 醋 醋酸 、 十六 烷 基三 甲基 溴化 ２３５分 散 型 阳离 子染 料 和 分散染 料拼 混染 色 ．． 铵、 氨水（ 为分析 纯） 酸铵 （ 均 ， 硫 化学纯 ） ， 氯化钠 、 平平
维普资讯
第 ３ ９卷 第 ５期
２０ 年 ０２ ｌ ０月
染 料 工 业
Ｄ Ｙ ＥＳＴＵ ＦＦ Ｉ Ｄ Ｕ ＳＴＲ Ｙ Ｎ
Ｖ＿１３ Ｎ Ｏ． ０ ＿９ ５ Ｏ ｃ ｏ ｒ ２００ ｔ ｂｅ ２
研究论文
阳离 子 染 料 可 染 聚 酯 纤 维 染 色 工 艺 探 讨
表 １ 恒温 染 色处方 （ ｗ ％） ｏ ｆ
ｐＨ＝ ．， 比＝１ １０ ４５ 裕 ：５
按表 ｌ 配制染 液 ， 别将 短纤 放 在 ７ ℃ 、０ 、 分 ０ ８℃ ９ ℃ 、０ ｃ恒 温 染 浴 中染 ６ 分钟 ， 染料 在纤 维上 ０ ｌ ０Ｃ ０ 测
的上染 率 。
２３２ 恒 温 保 温染 色 ．． 按表 ｌ 配制染 液 ， １０Ｃ 在 ０ ￣ 对纤 维染 色 ， 保温 ３ ， ４ 时， 测各 保 温 时 间的上 染 率 。 ２３３ 升 温速 率对 ＫＳ 的影 响 ．． ／值 按表２ 配制 染液 ， 长 、 丝纤 维分 别在 ６ ℃入 将 短 ０ 染 ， ｌＣ ｍｉ升温 至 ９ ℃， 后 以 ｌ ４ ｎ 温至 以 ￣／ ｎ ０ 然 ℃／ｍｉ升 １０ 最 终恒 温 沸染 ３ 分钟 ， 后 自然 降温 至６ ℃， ０ ℃， ０ 然 ０ 再 分 别用 温水 、 冷水洗 。晾 干 ， 测 值 。
阳离子染料可染改性涤纶及其面料的研究进展
种产品.市场对于功能更加丰富的阳离子涤纶的需
维 [９].这种类型的 短 纤 维 主 要 用 来 加 工 毛 条,在 羊
求快速增长,使企业更加重视功能化产品的创新,在
绿色工业和风格多 元 化 市 场 的 带 动 下,阳 离 子 可 染
改性涤纶开发日新月异,被赋予更多功能.
１ 阳离子涤纶改性技术发展
近年 来,阳 离 子 染 料 可 染 涤 纶 作 为 改 性 涤 纶 中
第 ２９ 卷 第 ４ 期
２０２１ 年 ７ 月
Advanc
edTex
t
i
l
eTe
chno
l
ogy
Vo
l．
２９,No．
４
Ju
l．２０２１
DOI:１０．
１９３９８/
a
t
t．
２０１９０５０２３
j．
引用格式:张淑军,李刚,张鸿,张明其,刘燕平,潘志娟 ．阳离子染料可染改性涤纶及其面料的研究进展[
J]．现代纺织技术,
易修色.
类)而制得
毛混纺后 可 实 现 同 浴 染 色 [１０]. 但 是 ECDP 耐 热 性
,由于 PEG 的引入,纤维分子结构相对
[
７]
性优异等 特 点,相 比 ECDP 性 能 优 化 升 级,可 替 代
腈纶,广泛应用于棉型、毛型产品的开发.
２ 阳离子面料发展
２．
１ 常规阳离子面料
针对 PET 染色 性 能 进 行 改 性 而 得 到 的 改 性 聚
c
t
i
on
so
fc
a
t
i
on
i
cpo
l
e
s
t
阳离子染料染色常见疵病及染色质量控制
5、染色时间 45~90min
（三）阳离子染料的修色
预防为主
色泽剥浅或剥落重染或改染
1、剥色方法
较轻的色花和色斑，可在酸性浴中，用缓染匀染剂或移染匀染剂加无机 盐沸染处理，达到脱色匀染效果。
严重的色花和色斑，要完全脱色，可用剥色剂处理
（1）修色工艺
工艺配方（有底料情况下）
阳离子染料染色
阳离子染料染色常见疵病及染色质量控制
染疵产生的原因及处理方法
1、色花
染料的相容性不好 温度控制不当（如升温迅速或不均） 助剂用量不当（如酸剂、缓染剂） 车速或泵速不当
2、色斑
染料溶解不良 配方不合理 染色机械不清洁
3、磨白
主要发生在条染和散纤维染色的色纺织物上 原因
（四）影响染色牢度的因素
1、腈轭型 3、染色工艺条件
温度 时间 PH 助剂 浓度
-匀染剂AN
1%~3%
-元明粉
10~20g/L
升温控制曲线
（2）剥色工艺
处方（以染物重） -剥色剂TFD -元明粉 -醋酸 -浴比
升温控制曲线
5% 5~10% 调PH=4~5 1:20~1:30
2、复染方法
对于严重的色花和色斑，也可以不脱色，直接复染 温度高于造成色花的染色温度
110~115℃处理60min
2、游离氯
变色、褪色、沉淀、破坏 除氯剂
（二）染色工艺
1、染料的溶解 先用半量醋酸将其调成浆状，再加40~50倍的沸水使其溶解 溶度小的，加与染料同量醋酸，充分搅匀后，加入10倍量于染料沸水搅拌至 染料完全溶解
2、染浴的PH值 4~4.5 醋酸与醋酸钠的缓冲液
3、染色浴比 大，上染慢，得色淡 1:20~1:60
阳离子染料高压可染聚酯纤维常压染色的研究
图6 染浴 p H 值的上染率的影响
由图6可以看出用分散型阳离子蓝 SD - GSL 和 红 SD - GRL 在 CDP 纤 维 上 染 色 时 , p H 值 控 制 在 4. 5～5. 0比较适宜. 当 p H 较低时 ,由于染液的酸性增 加 ,抑制 CDP 纤维上酸根离子的电离平衡 ,减少了阳 离子染料的上染率 ,当 pH 值过高时 ,引起上染率的
关键词 : 分散型阳离子染料 ; 阳离子可染纤维 ; 分散染料 ; 拼混 ; 染色性能 中图分类号 : TS193. 56 + 1 文献标识码 : B 文章编号 : 1004 - 0439( 2002) 02 - 0049 - 04
S TUD I ES O N D YEIN G HI G H - PRESSURE/ CA TIO NI C D YEABL E POL YES T ER FIB RE A T NO RMAL PRESSURE
目前 ,市场上出现的阳离子染料可染聚酯纤维 , 是通过加入第三 、第四单体采用共聚法得到. 第三单 体 ,如磺酸基作为阳离子的染座 ,使其达到阳离子可 染性. 第四单体聚醚的加入 ,改变了纤维的微观结
构 ,使纤维能在常温 、常压下染色. 但是 ,加入第四单 体后 ,由于其内部微观结构的改变 ,导致强力降低. 在纺丝 、织造过程中 ,难度增加 ,成品率下降 ,热稳定 性变差 [3 ] ,所以在生产上应用很少. 用三组分的阳离 子染料高压可染涤纶 (CDP) 进行常压染色 ,简化染色 过程 ,避免加入第四组分.
图7 拼混染料染色对 K/ S 值的影响
图5 K/ S 与时间的关系
由图5可知 ,CDP 纤维染色温度以1 ℃/ min 升温 至90 ℃时 ,随着温度的增加 , K/ S 值增加显著 . 90 ℃ 以后 ,以0. 25 ℃/ min 继续染色 , K/ S 值仍增加明显 , 100 ℃保温30min , K/ S 值增加的幅度平缓. 根据温度 、 保温时间与上染率的关系和升温速率与 K/ S 值的 关系 ,CDP 纤维在升温染色时 ,入染温度80～85 ℃,并 可以在100 ℃延长保温时间来提高染料的上染率. 2. 1. 4 染浴的 p H 值
阳离子染料常压可染新型改性涤纶的热性能及染色性能
阳离子染料常压可染新型改性涤纶的热性能及染色性能杨肖婉;王建明;张大省【摘要】针对常规涤纶常压难以上染的问题，对一种新型改性涤纶的热性能和染色性能进行研究。
使用扫描电子显微镜、差示扫描量热法和热失重分析等对纤维形貌及热性能进行表征和测试。
结果表明：纤维具有纵向沟槽及横向十字形结构；玻璃化转变温度为62℃，结晶温度为131℃，熔点为241℃，初始热分解温度为402�8℃。
利用亚甲基蓝上染纤维，测得纤维的染色饱和值为5�8。
使用Maxilon阳离子染料（红、金黄、蓝、黑）对织物进行染色并绘制上染速率曲线，结果表明：入染30 min后可达到染色平衡，染色保温时间为30 min，染色样品色牢度均能达到4级左右；黑色染料用量为5％（ o． w． f）时，K／S值变化趋于平缓，干湿摩擦牢度为4～5级。
%In view of the problem of the conventional polyester fiber on the difficulty in dyeing under atmospheric pressure, the thermal and dyeing properties of a novel modified polyester fiber were studied. The morphology and thermal properties of the fibers were characterized and tested by scanning electron microscopy, differential scanning calorimetry and thermal gravimetric analysis. The results show that the fiber has longitudinal grooves and cross⁃shaped structures;the glass transition temperature ,crystallization temperature, melting point and initial thermal decomposition temperature of fiber are 62, 131 and 241℃, respectively. The dyeing saturation value of fiber was measured by using methylene blue dye on the fiber, and the dyeing saturation value is 5�8. The fabrics are dyed with Maxilon cationicdyes(red, golden yellow, blue and black) , and the dyeing rate curves aredrawn. The results show that the dyeing balance can be reached after 30 min, the holding time is 30 min and the color fastness is about 4 grade. The fabric is dyed with Maxilon Black, and the results show that the K/S value tends to be stable when the dye concentration is about 5% ( o. w. f) , and the dry and wet rubbing fastness is 4-5 grade.【期刊名称】《纺织学报》【年(卷),期】2016(037)012【总页数】5页(P71-75)【关键词】阳离子染料;改性涤纶;染色性能;色牢度【作者】杨肖婉;王建明;张大省【作者单位】北京服装学院材料科学与工程学院，北京 100029;北京服装学院材料科学与工程学院，北京 100029;北京服装学院材料科学与工程学院，北京100029【正文语种】中文【中图分类】TQ342.21;TS193.6聚对苯二甲酸乙二醇酯(PET)纤维的染色改性一般是采用添加第3组分或第4组分改性剂，改变PET的分子结构，以降低其结晶能力，提高其染色性能。
常压阳离子染料可染涤纶的仿腈纶改性及与腈纶染色一致性的解决
ECDP的仿腈纶改性及与腈纶染色的一致性田崇著聚丙烯腈纤维（简称腈纶）具有许多优良性能，如柔软性和保暖性好，有“合成羊毛”之称，耐光性和耐辐射性优异等，但其强度并不高，耐磨性和抗疲劳性也较差。
进入70年代，由于受原料的限制，腈纶纤维的发展有所减缓。
到1978年世界总产量突破200万吨以后，其产量增加缓慢，1995年的全世界总产量仅为230多万吨。
为此，作为羊毛替代品的腈纶纤维的价格一直维持在较高的水平上，特别是近一、二年来，毛纺的成本已到了无法再压缩的地步，寻求毛纺制品中腈纶的替代品，已经成为一个急待解决的问题。
涤纶具有高模量、高强度，弹性、保型性好，耐热和耐光性好，不易起皱等特点，是一种理想的毛纺织品替代材料○1。
为了能与羊毛混纺后易于染色并降低成本，通常腈纶都为在不易染色的均聚聚丙烯腈的基础之上，在聚合时加入少量的第二单体和第三单体，以便聚丙烯腈纤维（腈纶）可以实现常压阳离子染料可染。
所以，一般的聚丙烯腈纤维中都含有与阳离子染料有亲和力的羧基或磺酸基团的单体，如丙烯磺酸钠、甲基丙烯磺酸钠、衣康酸等。
而普通涤纶大分子中缺乏能与直接染料、酸性染料、碱性染料等结合的官能团，虽然具有能与分散染料形成氢键的酯基，但由于涤纶的结晶度高、结构紧密、染料分子不易进入纤维内部，使染色困难、色泽单调。
在PET的共聚酯中，以间苯二甲酸磺酸盐作为改性剂，制得阳离子染料可染的聚酯（简称CDP），磺酸基团上的金属离子易与阳离子染料中的阳离子进行离子交换。
阳离子染料以离子键固定在CDP的分子链上，同时释出盐类。
因染色是在水浴中进行，盐类可被去除，平衡朝着有利于染料固定在纤维上的方向发展，用磺酸盐作为改性剂还可以降低聚酯的结晶度，增大非晶区中分子链的活动性，从而达到改进染色性的目的。
用上述方法改性的共聚酯，必须在高压下才能进行阳离子染料染色，因此，再以第四共聚组分作为改性剂加入共聚酯中，就能制得常压阳离子染料可染聚酯（简称ECDP），使其在常压下进行阳离子染料染色。
改性涤纶织带阳离子染料轧染染色
ｂ ｅｃ ｅ ｓ ｄ． ｅｄ ｒ ａ ｅ
Ｋｅｙ Ｗ ｏｒ ： ｔｏ ｃ ｄ ； ｏ ｆｅ ｏｌ ｓｅ ； ｄ ｄ ｉ ｇ；Ｄｙｅ ｎ ｏ ｒｙ ｄｓ Ｃａ ｉ ｎｉ ｙｅ Ｍ ｄｉ ｄ ｐ ｙｅ ｔ ｒ Ｐａ ｙｅ ｎ ｉ ｉ ｇ ｐｒ ｐｅ ｔ
纵 带业是纺 织行业 的一个重要 新兴产业 ，织带被
子 ，再引进柔性 链 的第 四组分 ，增 大了纤维 中的装 、包装等各领 旰 ｊ 域 ，其 中涤纶织 带 占到 了织带产量 的８ 左 右 ， 目前 ０％ 主 要采用连 续式高温 热融染色工 艺 ，但生产 时存在 能
耗 高、污水 处理量大等缺 点 。印染作为一 个高耗 能、 一 高排放 的行业 ， 目前 很多陈 旧染色工艺 己不能适应 国 家提倡 的 “ 低碳经济 ”模式要 求 ，这将 是 印染行业 面 临 的严 峻 问题 Ⅲ，如果 不加 以优 化 、改进 ，势必 影响 整个纺织 行业 的发 展壮大 。本课题主要 以节 能减 排为
阳离子染料可染涤纶上色率的试验方法研究
样品经过清洗后容易改变丝束的集束状况 ， 而袜筒能
相对 固定 样 品状况 ， 所 以最 终 选 择 “ 织袜法” 。每 次 试 验， 取 已去油并 经 调湿 平 衡 的 袜 带 １ ． ５ ｇ 。另 外 ， 预 取
向丝 在 ９ ０ 以上 的溶 液 中严 重 收 缩 、 硬化 ， 不 适 合 上 色率 的测 试 。
阳离子 染料 可 染 改性 涤 纶 具 有 较 好 的经 济 价 值 ， 因此 ， 改性 系列产 品的特 性指 标表 征 就非 常重要 ， 要 表 征， 得有 方 法 ， 本 文 用 上 色率 来 表 征 其 特 性 指 标 ， 对 上 色 率方 法 的建立 作 出 了以下研 究 。
２ 染料 品种
李红 杰 ， 陆 秀琴
（ 上海市纺织工业技术监督所 ，上海 ２ ０ ０ ０ ４ ０）
摘
要 ：阳离子染料可染 涤纶属于新型差别化纤维 ， 染色性 能 良好 是其 非常重 要 的改性特 征 ， 同时也决 定 了其 具有较 好 的经 济价值 。就其特 眭指标 表征方法——上色率试验 方法进 行 了研究 ， 介绍 了试验条 件。指 出， 在重复性 试验条件 下 ， 两
兰 曼 堡 兰 旦： 篁兰 堂： 篁 兰 塑
Ｖ ０ ｌ ４１ Ｎ ０１ ２．２ ０ １ ３
Ｓ Ｈ ＡＮ Ｇ Ｈ Ａ Ｉ Ｔ Ｅ ＸＴ Ｉ Ｌ ＥＳ Ｃ Ｉ Ｅ ＮＣ Ｅ＆ Ｔ Ｅ Ｃ Ｈ Ｎ Ｏ Ｌ ＯＧ Ｙ 上海 纺织科技 ｌ
标 准 与 测 试
ｌ ４ ７
阳离 子 染 料 可 染 涤 纶 上 色率 的试 验方 法研 究
Ｐ Ｅ Ｔ聚合 中， 加入含有磺酸基团的第 三单体共 聚改性
而生成 的 阳离子 染 料 可染 改性 涤 纶 （ Ｃ Ｄ Ｐ ） ， 以及 在 第
阳离子染料可染涤纶纤维的染色工艺
２１ ０１年 ３ 月
化 纤 与 纺 织 技 术
Ｃｈ ｍ ｉ ａ ｂｅ ＆ Ｔｅ ｔｌ ｃ ｎ ｏ ｙ ｅ ｃ ｌＦｉ ｒ ｘ ｉｅ Ｔｅ ｈ ｏｌｇ
ｖＯ ． ＮＯ．１ １ ４０ Ｍａ． ２ ｌ ｒ ＯＩ
文 章 编 号 ：６ ２—５ ０ ２ １ ） ｌ ０ ０ —０ １７ ０ Ｘ（ ０ １ Ｏ 一 ０ １ ３
阳 离 子染 料 可染 涤 纶 纤 维 的 染 色 工 艺
李鹏 刚 ，张 斌
（． １ 西安 工程 大 学 ，陕西 西 安 ７ ０ ４ ； ． １０ ８ ２ 上海 湛和 实业 有 限公 司 ，上海 ２ ０ ３ ） ０ ２ ２
摘 要 ： 染 色 工 艺 方 面 对 阳 离 子 可 染 改 性 涤 纶 的 染 色 性 能 进 行 了 研 究 。通 过 逐 次 改 变 单 一 因素 保 持 从
图 Ｉ 改 性 涤 纶 染 色 工 艺 曲 线 图
图 ２ 阳离 子艳 蓝 Ｒ Ｌ吸收 光 谱 曲线
１ ３ 测 定 方 法 ．
由图 ２可 知 ， 过对不 同波长下 吸光 度 的测 通
定 ， 终 得到 阳离 子 艳蓝 Ｒ 最 Ｌ的 最 大 吸 收 波 长 为
５ ５ｎ 。 ９ ｍ
１３ １ 染料最 大吸 收波长 的测定 ． ．
中 图 分 类号 ： Ｓ ９ ． ３ Ｔ Ｉ ３６ ７ 文 献 标 志 码 ： Ｂ ｄ ｉ１ ． ９ ９ ｊ ｉ ｎ １ ７ ｏ ：０ ３ ６ ／ ．ｓ ． ６ ２—５ ０ ． ０ １ ０ ． ０ ｓ ０ ｘ ２ １ ． １０ １
普通 涤 纶 纤 维 即 对 苯 二 甲 酸 乙二 酯 的 聚 合 物， 是合 成 纤 维 的 主 要 品 种 之 一 ，其 织 物 以 挺
阳离子染料可染涤纶改性剂合成研究
阳离子染料可染涤纶改性剂合成研究
吴宝庆;果学军
【期刊名称】《大连理工大学学报》
【年(卷),期】1995(035)003
【摘要】涤纶染色改性剂３，５－苯二甲酸二甲酯磺酸钠（ＳＩＰＭ）采用ＳＯ３为磺化剂，使间苯二甲酸（ＩＰＡ）无催化剂条件下进行磺化，直接在磺化液中用甲醇酯化，成功地解决了流动性问题，找到最佳磺化条件和酯化条件，总收率在８０％以上。
【总页数】3页(P434-436)
【作者】吴宝庆;果学军
【作者单位】不详;不详
【正文语种】中文
【中图分类】TQ610.499
【相关文献】
1.热变化对阳离子可染型涤纶采用阳离子染料染色可染性的影响 [J], 刘铭莪
2.我国阳离子染料可染聚酯及其改性剂的研究进展 [J], 张翠丽;汪少朋;黄关葆
3.阳离子染料可染聚酯改性剂的研究 [J], 刘东志;刘易新
4.阳离子染料可染改性涤纶及涤纶织物的碱减量研究 [J], 王光明;汪进前
5.阳离子染料可染聚酯及其改性剂 [J], 苑之光
因版权原因，仅展示原文概要，查看原文内容请购买。
阳离子涤纶染色温度
阳离子涤纶染色温度1. 引言阳离子涤纶是一种常用的合成纤维，具有优异的物理性能和化学稳定性。
染色是一种常见的对阳离子涤纶进行改变颜色的方法，而染色温度是影响染色效果的重要因素之一。
本文将探讨阳离子涤纶染色温度对染色效果的影响，并介绍相关研究成果以及未来可能的发展方向。
2. 阳离子涤纶染色原理阳离子涤纶是通过在聚酯链中引入阳离子基团而得到的合成纤维。
该基团可以与阴离子染料形成强烈的静电吸引力，使染料牢固地附着在纤维表面上。
这种特殊结构赋予了阳离子涤纶良好的抗污染性能和较高的耐久性。
3. 染料选择与配方设计在进行阳离子涤纶染色时，首先需要选择适合的染料。
常用的阳离子染料包括亚甲基蓝、亚甲基红等。
染料的选择应考虑到所需的颜色、光泽度以及使用环境等因素。
配方设计是染色过程中的关键步骤之一。
合理的配方可以提高染色效果，包括染料浓度、助剂种类和用量等。
在确定配方时，还需要考虑到阳离子涤纶的特性，以及染色温度对染料附着性的影响。
4. 染色温度对染色效果的影响4.1 温度对染料扩散速率的影响温度是影响染料扩散速率的重要因素之一。
在低温下，染料分子运动缓慢，扩散速率较慢；而在高温下，分子运动加快，扩散速率增加。
因此，在阳离子涤纶染色中，提高温度可以加快染料进入纤维内部的速度，并提高染色效果。
4.2 温度对颜色深浅和均匀性的影响温度还可以影响阳离子涤纶内部与外部之间溶质浓度差异，进而影响颜色深浅和均匀性。
较高的染色温度可以使溶质更好地扩散到纤维内部，从而获得更深的颜色。
然而，过高的温度可能导致染料在纤维表面迅速沉积，而无法均匀地分布在整个纤维上。
4.3 温度对染料附着性的影响阳离子涤纶染色中，染料附着性是影响染色效果的关键因素之一。
适当的染色温度可以提高阳离子涤纶与阳离子染料之间的相互作用力，增加染料在纤维表面上的附着性。
5. 相关研究成果许多研究已经探讨了阳离子涤纶染色温度对染色效果的影响。
例如，研究表明，在一定范围内增加温度可以提高阳离子涤纶与阳离子染料之间的相互作用力，并改善颜色深浅和均匀性。
阳离子染料可染涤纶纤维的染色工艺
阳离子染料可染涤纶纤维的染色工艺李鹏刚;张斌【摘要】从染色工艺方面对阳离子可染改性涤纶的染色性能进行了研究.通过逐次改变单一因素保持其他因素不变的方法进行对比试验,测定各实验组纤维上染百分率,并进一步探讨了染料用量、酸度、助剂用量和时间对染色性能的影响.得出阳离子染改性涤纶的最佳染色工艺为:染料用量0.5%(owf),匀染剂1227用量O.5%(owf),醋酸钠用量1.0%(owf),PH值3.5～4.5,保温温度100℃,保温时间60 min.浴比30:1.【期刊名称】《化纤与纺织技术》【年(卷),期】2011(040)001【总页数】6页(P1-5,36)【关键词】改性涤纶;阳离子染料;染色;上染率【作者】李鹏刚;张斌【作者单位】西安工程大学,陕西,西安710048;上海湛和实业有限公司,上海,200232【正文语种】中文【中图分类】TS193.637普通涤纶纤维即对苯二甲酸乙二酯的聚合物，是合成纤维的主要品种之一，其织物以挺括、免烫、防霉、防蛀等优点得到广泛应用。
但是，由于聚酯纤维分子链上没有羧基、磺酸基等亲水性基团，因此涤纶织物吸湿透气性差、不吸汗、而且染色性能差，只能在高温、高压下用分散染料染色，成本比较高［1］。
国内许多专业工作者对PET聚酯进行改性研究，主要是通过化学改性和物理改性的方法来改善涤纶纤维的吸湿性和染色性［2］。
阳离子染料是一类在水溶液中能解离生成阳离子色素的染料，染料通常色泽鲜艳，水溶性好，色谱齐全，价格便宜，不仅用于腈纶和腈纶混纺织物的染色和印花，而且能用于改性涤纶，改性锦纶和丝绸的染色。
1.1 实验材料及仪器1.1.1 染色试样阳离子改性涤纶纤维。
1.1.2 化学试剂30%醋酸;醋酸钠分析纯;匀染剂1227分析纯;碳酸钠分析纯。
1.1.3 染料阳离子艳蓝RL;阳离子黄7GL;阳离子桃红FG。
1.1.4 主要仪器设备恒温水浴锅（单列两空）;BS110S型电子天平;722型分光光度计;HC－TP11－1型天平; 101型烘箱等。
阳离子染料上染速率的影响因素
阳离子染料上染速率的影响因素
（轻141 王古月 1415062025）
影响阳离子染料上染速率的因素很多，既有阳离子染料本身的化学结构、对纤维的亲和力以及纤维化学结构的因素，又有染色工艺条件的影响。
1 腈纶纤维上的酸性基团影响
S f大（含强酸性基团），纤维大分子间库仑斥力增大、微隙增加、D↑
①染料在具有较强、较多酸性基团的纤维上具有较大的表观扩散系数；
②染料在具有较强酸性基团的纤维上表现出明显较快的上染速率和上染量；
③含有不同性质的酸性基团的纤维不易混纺。
2 热处理条件影响
①热处理T↑，纤维内应力获得松弛、D↑
②拉伸比↑，D↓
3 染料浓度
①染浴中染料浓度越高，染料上染越快，直至平衡
②纤维上染料浓度越高，染料扩散越快；
③高浓染浴中的染料具有稳定的上染速率，且易于扩散，因此有利于匀染！
4 染色温度影响
腈纶纤维的Zeta电位较低，因此阳离子染料吸附较快；
在Tg以下难以扩散，一旦升至Tg以上，上染速度随温度提高很快，约每提高1℃，上染速率可提高30%。
所以染色温度控制十分重要。
5 助剂的影响
中性电解质、阳离子匀染剂、阴离子匀染剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第23卷 第3期合 成 纤 维 工 业 V o l.23 N o .3 2000年6月 CH I NA SYN TH ET I C F I BER I NDU STR Y Jun . 2000 收稿日期:2000201221。
作者简介:蒋常彬,男,35岁,工程师。
多年从事化纤生产技术管理工作,已发表论文2篇。
影响阳离子染料可染涤纶质量的因素探讨蒋常彬 蒋恒增(岳阳石油化工总厂,湖南,414014)摘 要:探讨影响阳离子染料可染涤纶(CD P )质量的因素,认为CD P 内在质量的稳定,以及合适的预结晶干燥温度、纺丝及拉伸工艺是影响质量的主要因素,并提出了提高阳离子染料可染涤纶的产品质量的有效途径。
主题词:阳离子染料可染纤维 1,3-间苯二甲酸-5-磺酸钠 质量 工艺 为了改善涤纶的染色问题,岳阳石油化工总厂于1996年在2万t a 间歇装置上开发并试生产出第一批阳离子染料可染PET 切片(CD P ),1997年在涤纶长丝装置上进行了试纺并取得了成功,但在生产阳离子纤维过程中,由于诸多因素的影响,纤维的可纺性及内在质量不太稳定。
本文就影响阳离子染料可染涤纶质量的因素进行工艺方面的探讨。
1 试验1.1 原料及产品规格CD P 切片:由岳阳石油化工总厂化纤厂生产,[Γ]=0.59dL g ,T m =248℃;其纤维产品规格:111dtex 36f ,167dtex 36f 。
1.2 设备及仪器FBM 31024干燥机;B arm ag 公司12E 8 24D (10E 8 24D )卧式挤压机及C W 4T 2920 6卷绕头;FK 6V 21000拉伸变形机;国产QD F 23型热球式电风速仪;德国CH 28718型张力仪。
2 结果与讨论2.1 原料质量的影响CD P 切片质量的好坏直接影响其纤维的质量。
由于CD P 分子链中引入1,32间苯二甲酸磺酸钠(S IPM ),使其熔点、玻璃化温度均比PET 低,而表观粘度较PET 高。
随着S IPM 含量的增加,切片中杂质含量增多,熔体流动性能变差,端羧基与二甘醇含量也随之增加,组件及过滤器的使用周期明显缩短,可纺性及可拉伸性能变差[1]。
生产中,S IPM 用量一般控制在2%～3%,缩聚内温控制在245～255℃,缩聚终温控制在280～285℃,特性粘数控制在0.55～0.61dL g ;同时应对凝聚粒子和灰分进行检测和控制,一般凝聚粒子控制小于等于6.0个 m g ,灰分小于等于0.5%。
当凝聚粒子及灰分超标时,除控制S IPM 的含量外,缩聚终温宜控制在275～285℃。
2.2 预结晶与干燥工艺的影响在PET 分子结构中加入S IPM ,使PET 分子原有结构规整性遭到破坏,结构变得疏松,分子间作用力减弱,结晶性能变差[2],其干燥升温速率比PET 要缓慢,以避免升温速率过快,造成切片粘结成块;同时由于CD P 切片中含有磺酸钠基,具有较强的亲水性,回潮率高,在高温下纺丝,少量的水分存在会致使酯键水解,熔体粘度下降。
实际生产过程中,切片容易出现粘结、发黄、气泡等现象,从而导致纺丝飘丝、断头、可纺性变差。
因此,结晶温度控制在155～165℃,适当加大结晶风量及延长切片结晶时间,同时严格控制升温速率,可通过控制回转阀下料量和提高干燥料位,控制干燥时间6.0～6.5h 来保证CD P 干切片粘度降小于0.01dL g ,干切片含水率小于等于30Λg g 。
2.3 纺丝工艺的影响2.3.1 纺丝温度由于CD P 的熔点及特性粘数较PET 低,因此纺丝温度的控制也较PET 低,同时由于CD P切片熔体表观粘度比PET大,流变性能差,为避免喷丝头组件承受过高的熔体压力,纺丝温度应控制较高,尤其是纺丝箱体温度,但过高的温度会使耐热性能差的CD P切片发生急剧的热降解[3]。
生产实际表明,较低的纺丝温度前纺生产可能会很正常,但后纺加工难度大,易产生毛丝和断头,选择较高的纺丝温度有效地改善了PO Y后加工性能。
因此,纺丝温度根据实际生产情况控制在290℃左右。
表1为PET,CD P纺丝温度比较。
表1 不同规格PET,CD P纺丝温度比较规格dtex fT ℃箱体111 36PET286288289289290290 CD P284286287286287288167 36PET290291292293292293293 CD P2862872882892892882892.3.2 冷却成形虽然CD P的熔融结晶温度较PET低,但由于CD P分子中S IPM的存在,空间位阻增大,大分子的有序程度降低,有利于熔体的纺丝冷却成形。
同时CD P的凝固温度低于PET,采用PET 一样的冷却条件,会造成CD P的凝固点位置上移,并且考虑到CD P纤维的结晶速率较慢,结晶度较低,所以纺丝应缓慢冷却,以降低纺丝卷绕张力,使取向度下降,有利于改善后拉伸性能;但又不可过缓,否则就会因丝条冷却固化过缓而受外界野风干扰,状态不稳定将发生丝条抖动,甚至并丝,条干值明显增大[4]。
根据生产实际情况,宜控制侧吹风速度为0.3～0.4m s,温度24±2℃。
2.3.3 上油工艺由于CD P的大分子链中存在亲水性极强的-SO3N a,因此在丝束上油时,对油剂中的水分吸附较常规丝多而对油剂的吸附量相应减少[5]。
因此,在纺丝时,要选择水溶性或乳化性较好的油剂并适当提高油剂的浓度及上油泵的转速以保证纤维的上油率;同时必须考虑到前纺油剂的抗静电效应,因为CD P大分子链中含有极性基团,PO Y 在后加工过程因“干磨”对摩擦盘造成损伤,导致D T Y产生僵丝。
生产实际表明,选择F22169油剂,油剂浓度13%,上油率0.7%～0.8%,达到满意的效果。
2.3.4 纺丝组件及预过滤器由于CD P切片中杂质含量较多,这些杂质在纺丝温度下与成纤聚酯不相容,部分颗粒较大,易堵塞过滤网,使预过滤器前后压差及组件内部压力在较短时间内明显增高,组件及过滤器的使用周期较PET明显缩短。
生产167dtex 36f的纤维,使用25Λm的过滤芯,过滤器的使用周期只有1～2天,甚至10h左右,组件使用周期仅7天左右,给生产管理带来了较大的难度,同时成本明显增加。
实际生产过程中,从三单体及切片质量抓起,加强工艺控制,增加网前过滤,减少环境杂质的污染,对凝聚粒子与灰分进行检测与控制,同时提高熔体过滤器的过滤精度以及组件的起始压力。
其起始压力较PET高20～30kg c m2,以避免纺丝飘丝和断头,保证生产的正常进行。
2.4 卷绕拉伸工艺的影响2.4.1 卷绕工艺实际生产中通过对卷绕张力、卷绕角度及丝饼与摩擦辊的接触压力来调整卷绕成形。
实际生产调节导丝盘与摩擦辊的速度差,控制超喂0.8%～1.2%,卷绕速度2900～3000m m in,卷绕张力20～25c N,成形及后纺退绕性能较好。
2.4.2 拉伸变形工艺(1)拉伸比的选择由于引入了第三单体,涤纶结构规整性遭到一定的破坏,CD P纤维表现为强度降低,与PET 纤维相比,T g低,T c高,初始模量低,沸水收缩率高,但后拉伸性能不如PET。
根据实际情况,选择合理的拉伸比是保证纤维质量的关键之一,拉伸比过高必然会导致毛丝、断头;拉伸比过低,在拉伸过程中纤维取向、结晶会更小、强力会偏低,不能满足后加工的需要。
实际生产中拉伸比选择1.55～1.65较为合适。
(2)拉伸变形温度由于CD P纤维的可拉伸性较PET纤维差,分子取向和结晶较PET困难,且结晶速率较PET低。
拉伸变形温度应低于PET,但又不能太低,根据情况,选择T1175～190℃,T2150～160℃。
加工167dtex 36f规格丝后纺的主要控制指标见表2。
3 产品质量经过多次工艺的优化,对影响CD P纤维质量的因素采取相应措施,CD P纤维的可纺性明显好转,一等品率稳步提高,1999年5月167dtex 36f34第3期 蒋常彬等.影响阳离子染料可染涤纶质量的因素探讨D T Y的一等品率已达91.84%,全年累计一等品率达86.0%。
表2 167dtex 36f CD P与PET纤维后纺主要工艺指标项 目指 标PET纤维CD P纤维加热箱温度 ℃(T1 T2)200 170190 160拉伸倍数1.6731.60D Y1.921.84假捻张力 c N(T2 T1)1.111.01加工速度 m・m in-16005304 结论a.CD P的质量及可纺性与切片的内在质量密切相关。
在重点控制熔点、粘度、羧基含量的同时,需要增加对凝聚粒子与灰分的检测与控制。
b.适当降低预结晶及干燥温度,适当延长预结晶的时间,加大结晶风量,严格控制升温速率可防止切片粘连、结块,从而保证切片干燥效果。
c.因CD P对温度敏感程度较PET大,生产中应严格控制纺丝温度在290℃左右,同时采用较缓的冷却条件及合适的工艺,以及提高熔体预过滤的精度和组件的起始压力以保证CD P纤维的质量。
d.采用合适的卷绕及拉伸变形工艺,是保证CD P纤维质量的重要条件。
参 考 文 献1 刘绍诰,朱湘萍,胡长虹.纺拉一步法生产阳离子改性涤纶FD Y.合成纤维工业,1999,22(2):502 张树均.改性纤维与特种纤维.北京:中国石化出版社,19973 毛羽平,毛玖津,向一源等.阳离子改性涤纶细旦长丝的开发与应用.合成纤维工业,1997,20(3):214 徐心华.李允成等编.涤纶长丝生产.北京:纺织工业出版社, 19925 陆惠宝,辜昌基等编.涤纶生产技术问答.北京:纺织工业出版社,1993D ISCUSSI ON ON THE INFL UENT I AL FACT ORS ON THE QUAL IT YOF CAT I ON I C-DY EAB L E PET F IBERJ iang Changb in and J iang H engzeng(Y uey ang Genera l P etroche m ica l W orks)Abstract:T he influen tial facto rs on the quality of cati on ic2dyeab le PET fiber w ere discu ssed.T he CD P in ternal quality and the p rocess param eters such as p recrystallizati on temperatu re,sp inn ing and draw ing p rocess w ere con sidered as the m ain influen tial facto rs.T he effective m easu res to i m p rove the quality of CD P fiber w ere m en ti oned.Subject Ter m s:cati on ic dyeab lity fiber;1,32isoph thalic acid252sodium su lfoacid;quality;techno logical p rocess!国内简讯#洛阳即将建成20万t聚酯装置由中国石化集团公司与河南省合资建设的洛阳石化化纤工程,总投资64亿元人民币。
