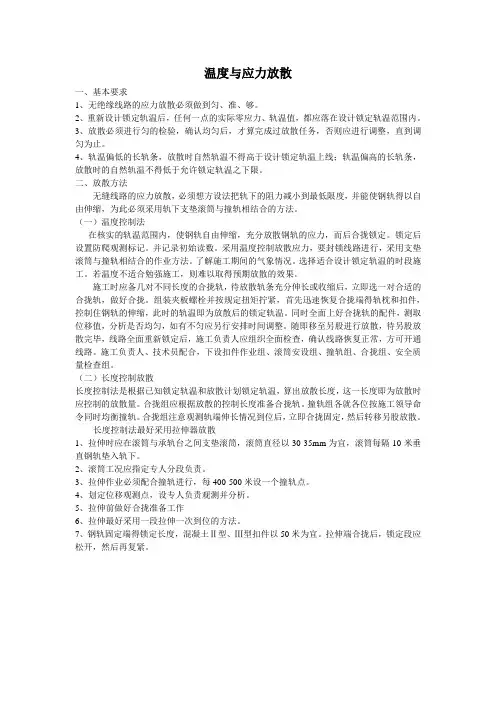

无缝线路温度力应力放散
温度与应力放散一、基本要求1、无绝缘线路的应力放散必须做到匀、准、够。
2、重新设计锁定轨温后，任何一点的实际零应力、轨温值，都应落在设计锁定轨温范围内。
3、放散必须进行匀的检验，确认均匀后，才算完成过放散任务，否则应进行调整，直到调匀为止。
4、轨温偏低的长轨条，放散时自然轨温不得高于设计锁定轨温上线；轨温偏高的长轨条，放散时的自然轨温不得低于允许锁定轨温之下限。
二、放散方法无缝线路的应力放散，必须想方设法把轨下的阻力减小到最低限度，并能使钢轨得以自由伸缩，为此必须采用轨下支垫滚筒与撞轨相结合的方法。
（一）温度控制法在核实的轨温范围内，使钢轨自由伸缩，充分放散钢轨的应力，而后合拢锁定。
锁定后设置防爬观测标记。
并记录初始读数。
采用温度控制放散应力，要封锁线路进行，采用支垫滚筒与撞轨相结合的作业方法。
了解施工期间的气象情况。
选择适合设计锁定轨温的时段施工。
若温度不适合勉强施工，则难以取得预期放散的效果。
施工时应备几对不同长度的合拢轨，待放散轨条充分伸长或收缩后，立即选一对合适的合拢轨，做好合拢。
组装夹板螺栓并按规定扭矩拧紧，首先迅速恢复合拢端得轨枕和扣件，控制住钢轨的伸缩，此时的轨温即为放散后的锁定轨温。
同时全面上好合拢轨的配件，测取位移值，分析是否均匀，如有不匀应另行安排时间调整。
随即移至另股进行放散，待另股放散完毕，线路全面重新锁定后，施工负责人应组织全面检查，确认线路恢复正常，方可开通线路。
施工负责人、技术员配合，下设扣件作业组、滚筒安设组、撞轨组、合拢组、安全质量检查组。
（二）长度控制放散长度控制法是根据已知锁定轨温和放散计划锁定轨温，算出放散长度，这一长度即为放散时应控制的放散量。
合拢组应根据放散的控制长度准备合拢轨。
撞轨组各就各位按施工领导命令同时均衡撞轨。
合拢组注意观测轨端伸长情况到位后，立即合拢固定，然后转移另股放散。
长度控制法最好采用拉伸器放散1、拉伸时应在滚筒与承轨台之间支垫滚筒，滚筒直径以30-35mm为宜，滚筒每隔10米垂直钢轨垫入轨下。
无缝线路应力放散方法
无缝线路应力放散方法无缝线路应力放散方法是指在无缝线路的使用过程中，通过一系列的措施和方法，将线路中的应力逐渐释放，以保证线路的稳定性和安全性。
下面将详细介绍几种常见的无缝线路应力放散方法。
1. 线路设计优化：在无缝线路的设计过程中，可以通过合理的线路布置和结构设计来减小线路的应力集中。
例如，合理选择线路的走向和曲线半径，避免过大的曲率变化；合理设置线路的支柱和固定点，以减小线路的挠度和应力集中。
2. 线路材料选择：无缝线路的材料选择也对应力放散起着重要的作用。
选择高强度、耐腐蚀、耐疲劳的材料，可以减小线路的应力集中，并提高线路的使用寿命。
3. 线路施工控制：在无缝线路的施工过程中，应注意控制施工质量，避免施工过程中产生过大的应力。
例如，在线路的焊接过程中，应控制焊接温度和焊接速度，避免产生过大的热应力；在线路的安装过程中，应注意控制线路的张力，避免产生过大的拉应力。
4. 线路维护保养：无缝线路的维护保养也是应力放散的重要环节。
定期检查线路的状态，及时发现并修复线路中的损伤和缺陷，可以减小线路的应力集中，并延长线路的使用寿命。
例如，定期检查线路的焊缝和支柱连接处，及时修复焊缝的裂纹和支柱的松动。
5. 线路监测技术：利用现代化的线路监测技术，可以实时监测线路的应力状态，及时发现并处理线路中的应力集中问题。
例如，利用应变传感器和温度传感器等监测设备，可以实时监测线路的应变和温度变化，及时发现线路中的应力集中和热应力问题。
综上所述，无缝线路应力放散方法包括线路设计优化、线路材料选择、线路施工控制、线路维护保养和线路监测技术等多个方面。
通过合理的设计、选择优质的材料、控制施工质量、定期维护保养和利用现代化的监测技术，可以有效地减小线路的应力集中，提高线路的稳定性和安全性。

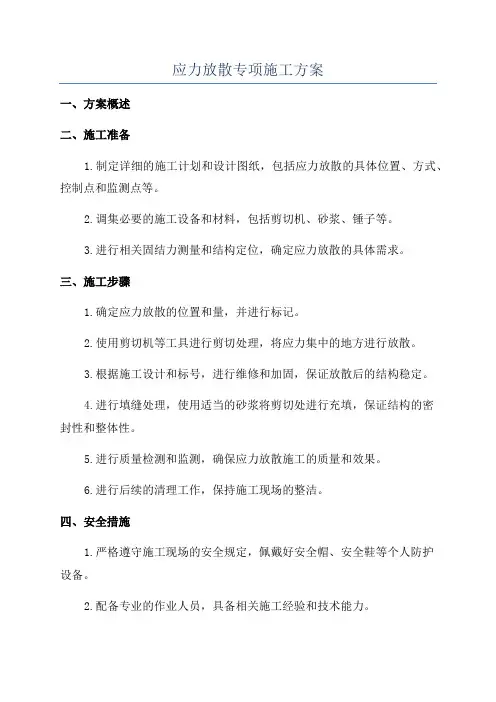

应力放散专项施工方案
