导线的加工工艺与布线

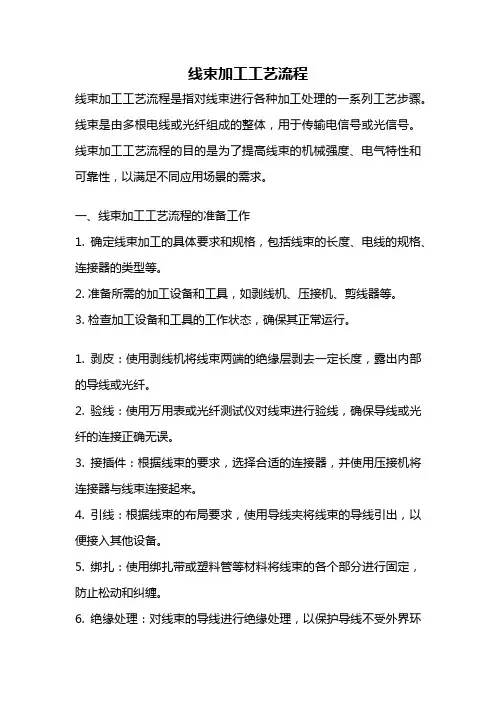

线束加工工艺流程
线束加工工艺流程线束加工工艺流程是指对线束进行各种加工处理的一系列工艺步骤。
线束是由多根电线或光纤组成的整体，用于传输电信号或光信号。
线束加工工艺流程的目的是为了提高线束的机械强度、电气特性和可靠性，以满足不同应用场景的需求。
一、线束加工工艺流程的准备工作1. 确定线束加工的具体要求和规格，包括线束的长度、电线的规格、连接器的类型等。
2. 准备所需的加工设备和工具，如剥线机、压接机、剪线器等。
3. 检查加工设备和工具的工作状态，确保其正常运行。
1. 剥皮：使用剥线机将线束两端的绝缘层剥去一定长度，露出内部的导线或光纤。
2. 验线：使用万用表或光纤测试仪对线束进行验线，确保导线或光纤的连接正确无误。
3. 接插件：根据线束的要求，选择合适的连接器，并使用压接机将连接器与线束连接起来。
4. 引线：根据线束的布局要求，使用导线夹将线束的导线引出，以便接入其他设备。
5. 绑扎：使用绑扎带或塑料管等材料将线束的各个部分进行固定，防止松动和纠缠。
6. 绝缘处理：对线束的导线进行绝缘处理，以保护导线不受外界环境的影响。
7. 测试：对已加工完成的线束进行测试，包括电气测试和可靠性测试，确保线束的质量符合要求。
8. 包装：将已测试合格的线束进行包装，以便运输和使用。
三、线束加工工艺流程的注意事项1. 操作人员应熟悉线束加工的工艺流程和操作规范，保证加工质量。
2. 加工设备和工具的使用应符合安全操作规程，确保人员和设备的安全。
3. 加工过程中应注意防止线束的损坏，避免导线或光纤的断裂或短路。
4. 加工过程中应注意线束的整齐度和美观度，避免出现杂乱和混乱的情况。
5. 加工过程中应注意绝缘处理的质量，确保线束的绝缘性能良好。
6. 加工完成后应对线束进行测试和检验，确保线束的质量符合要求。
四、线束加工工艺流程的应用领域线束加工工艺流程广泛应用于电子、通信、汽车、航空航天等领域。
在电子领域，线束加工用于电路板的连接和信号传输；在通信领域，线束加工用于光纤网络的建设和维护；在汽车领域，线束加工用于汽车电气系统的布线和连接；在航空航天领域，线束加工用于飞机和航天器的电气系统。
施工施工线路和布线技巧
施工施工线路和布线技巧在建筑物的施工过程中，电线和布线是非常重要的一环。
合理的施工线路和布线技巧不仅能确保电力传输的安全与稳定，还能提高电器设备的使用效果和生命周期。
本文将就施工线路和布线技巧这一主题展开论述。
1.施工线路的基本原理施工线路是指建筑物内将电源与电器设备连接起来的导线系统。
在施工线路的设计中，要考虑电流的负载、电流回路、线缆的选择和线路的布置等因素。
在进行线路设计时，可以根据建筑物的功能分区来划分不同的电路，确保供电的平衡和均匀性。
2.合理选用线缆材料在施工线路的布置中，合理选用线缆材料是非常重要的。
线缆材料的种类繁多，如铜导线、铝导线和铜铝复合导线等。
一般而言，铜导线的导电性好，抗氧化能力强，但成本较高；铝导线成本相对较低，但容易氧化，导电能力差。
在选择线缆材料时，需要综合考虑建筑物的用电负荷和经济成本，选用合适的导线材料。
3.布线技巧之线路走向在布线时，线路的走向是值得注意的。
一般来说，线路应该尽量避免与水管、煤气管等有关的设备或管道相交。
此外，电线的走向也需要尽量避免与门窗、楼梯与热源等因素产生干扰，以保证线路的安全和可靠性。
4.布线技巧之线路长度线路的长度也是需要注意的。
线路过长会导致电压降低，影响电器设备的正常工作，因此，在布线过程中，应尽量控制线路的长度，减小电流的传输损耗，提高电器设备的运行效率。
5.多维度的布线技巧除了考虑线路本身的走向和长度外，还需要考虑布线的多维度。
多维度的布线意味着不仅要考虑竖向的布线，还要考虑横向或斜向的布线。
通过合理的布线方式，可以减小线路的压力和干扰，提高布线的灵活性和安全性。
6.合理划分电路并进行标识在进行布线时，合理划分电路是非常必要的。
将不同功率、不同功能的电器设备分开布置在不同的电路上，可降低线路的负载压力，提高电器设备的使用效果。
同时，在电路的末端设置适当的标识，可以方便日后维修和排查问题。
7.注意绝缘和接地绝缘和接地是施工线路中非常重要的环节。
强电弱电工程布线施工规范与工艺
强电弱电工程布线施工规范与工艺一、强电弱电工程概述强电弱电工程是指在建筑物内进行的电气布线工程，其中包括强电系统和弱电系统的布线工程。
强电系统主要包括供电系统、照明系统、动力系统等，而弱电系统则包括通信系统、安防系统、智能化系统等。
在建筑物内，强电弱电系统的布线工程是非常重要的，它直接关系到建筑物内部的电气设备的使用和安全。
二、强电弱电工程布线施工规范1. 施工前的准备工作在进行强电弱电工程布线施工前，必须对施工现场进行认真的勘察和测量，了解建筑物的结构和布局，确定各种管线的走向和位置。
同时，还需要对施工所需的材料和设备进行清点和准备，确保施工过程中不会因为材料和设备的不足而影响工程进度。
2. 施工过程中的安全措施在进行强电弱电工程布线施工时，必须严格遵守相关的安全操作规程，确保施工人员的安全。
施工现场必须设置明显的安全警示标志，施工人员必须佩戴好相关的安全防护用具，确保施工过程中不会发生安全事故。
3. 施工质量的保证在进行强电弱电工程布线施工时，必须严格按照相关的施工规范和标准进行操作，确保施工质量。
在进行电气布线时，必须保证导线的选材和敷设符合要求，接线必须牢固可靠，不得出现短路和接触不良的情况。
在进行管线敷设时，必须保证管线的走向和位置符合设计要求，不得出现挤压、变形等情况。
4. 施工后的验收工作在强电弱电工程布线施工完成后，必须进行严格的验收工作，确保施工质量符合要求。
对于电气设备和线路必须进行全面的检查和试验，确保设备和线路的正常运行。
对于管线的敷设和连接也必须进行检查，确保管线的完整和通畅。
三、强电弱电工程布线施工工艺1. 强电系统的布线工艺在进行强电系统的布线工程时，必须严格按照相关的工艺要求进行操作。
首先，必须根据建筑物的布局和功能确定强电系统的布线走向和位置，然后进行导线的选材和敷设。
在进行导线敷设时，必须保证导线的绝缘层完好，不得出现破损和老化的情况。
在进行导线的连接时，必须保证连接牢固可靠，不得出现松动和接触不良的情况。
电工布线工艺标准
电工布线工艺标准室内装修电工布线注意事项有哪些，这边就来简单介绍一下。
一、不允许将塑料绝缘导线直接埋置在水泥或石灰粉层内作暗线敷设。
因埋置在水泥或石灰粉层内，导线绝缘层易损坏，造成大面积漏电，危及人身安全。
二、穿导线的铁管管口，必须套上塑料或木制护圈，因异线通电流时产生的电磁力，会使导线产生轻微抖动，易使铁管管日的导线绝缘损。
三、用铁管布线的时候，照明线路的相线和中线或三相的3根(或连中线共4、根、线，必须合装在同一铁管里，不可将同一回路的线分装在不同铁管里。
四、用PVC管布线，应禁止使用铁接线盒。
铁盒内如果有漏电电流，由于塑料管是绝缘体，所以铁盒无法接通保护接地线，这样铁盒就会带电，对安全带来危险。
五、电线管内导线不许有接头或焊接头。
因管内或槽板内的导线接头在较长时间后会接触不良，引起过热甚至起火的危险，而且也不容易日后的维修。
后需要注意的是布线时一定要找专业电工帮您布线，布线时最好沿墙角或天花板和墙相交的边沿，不可在墙壁上倾斜方向乱拉线。
因为当需要增加或移动插座时，在墙壁上倾斜方向拉线的就不得不在墙壁上打洞，这样容易触及埋在墙内的暗线，造成不安全事故。
更不能将导线直接紧贴在墙上和天花板上，因导线会吸收墙上和天花板上水分，导致导线绝缘层的损坏，也会带来触电的危险。
(1)所用导线的额定电压应大于线路的工作电压，导线的绝缘应符合线路的安装方式和敷设环境的条件。
导线的截面积应满足供电安全电流和机械强度的要求，一般的家用照明线路选用2.5mm2的铝芯绝缘导线1.5mm2的铜芯绝缘导线。
(2)布线时应尽量避免导线有接头，若必须有接头时，应采用压接或焊接，连接方法按导线的电连接中的操方法进行，然后用绝缘胶布包缠好。
穿在管内的导线不允许有接头，必要时应把接头放在接线盒、开关盒或座盒内。
(3)布线时应水平或垂直敷设，水平敷设时导线距地面不小于 2.5m，垂直敷设时导线距地面不小于2m，布位置应便于检查和维修。

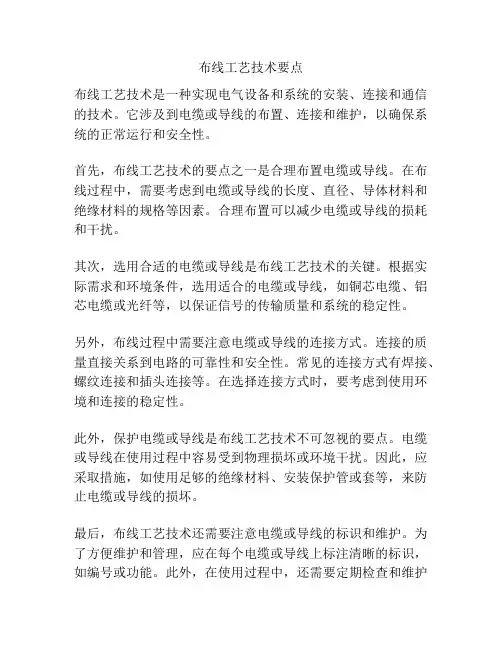

布线工艺技术要点
布线工艺技术要点
布线工艺技术是一种实现电气设备和系统的安装、连接和通信的技术。
它涉及到电缆或导线的布置、连接和维护，以确保系统的正常运行和安全性。
首先，布线工艺技术的要点之一是合理布置电缆或导线。
在布线过程中，需要考虑到电缆或导线的长度、直径、导体材料和绝缘材料的规格等因素。
合理布置可以减少电缆或导线的损耗和干扰。
其次，选用合适的电缆或导线是布线工艺技术的关键。
根据实际需求和环境条件，选用适合的电缆或导线，如铜芯电缆、铝芯电缆或光纤等，以保证信号的传输质量和系统的稳定性。
另外，布线过程中需要注意电缆或导线的连接方式。
连接的质量直接关系到电路的可靠性和安全性。
常见的连接方式有焊接、螺纹连接和插头连接等。
在选择连接方式时，要考虑到使用环境和连接的稳定性。
此外，保护电缆或导线是布线工艺技术不可忽视的要点。
电缆或导线在使用过程中容易受到物理损坏或环境干扰。
因此，应采取措施，如使用足够的绝缘材料、安装保护管或套等，来防止电缆或导线的损坏。
最后，布线工艺技术还需要注意电缆或导线的标识和维护。
为了方便维护和管理，应在每个电缆或导线上标注清晰的标识，如编号或功能。
此外，在使用过程中，还需要定期检查和维护
电缆或导线的连接，确保其良好的工作状态。
总结起来，布线工艺技术的要点包括合理布置电缆或导线、选用合适的电缆或导线、注意电缆或导线的连接方式、保护电缆或导线以及标识和维护电缆或导线。
这些要点的正确应用可以确保电气设备和系统的正常运行和安全性。
综合布线施工规范与工艺
•综合布线施工规范与工艺（合用于强电与弱电改造）一、一般规定1 、本章合用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3 、配线时，相线与零线的颜色应不同；同一住宅相线（L ）颜色应统一，零线（N ）宜用蓝色，保护线（PE ）必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于0.5M Ω。
5 、各弱电子系统均用星型结构。
6 、进线穿线管2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC 管）。
7 、直线管的管径运用率应为50%~60% ，弯管的管径运用率应为40%~50% 。
8 、所布线路上存在局部干扰源，且不能满足最小净距离规定期，应采用钢管。
9 、暗管直线敷设长度超过30 米时，中间应加装过线盒。
10、暗管必须弯曲敷设时，其路由长度应≤15 米，且该段内不得有S 弯。
连续弯曲超过2 次时，应加装过线盒。
所有转弯处均用弯管器完毕，为标准的转弯半径。
不得采用国家明令严禁的三通四通等。
11、暗管弯曲半径不得小于该管外径的6~10 倍。
12、在暗管孔内不得有各种线缆接头。
13、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
14、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交*距离不应小于100mm 。
15、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
16、暗盒均应当加装螺接以保护线路。
二、重要材料质量规定1、电器、电料的规格、型号应符合设计规定及国家现行电器产品标准的有关规定。
①电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准 2.5 平方毫米线；空调插座用4 毫米平方线；②背景音乐线：标准2 ×0.3 平方毫米线③围绕音响线：标准100-300 芯无氧铜④视频线：标准AV 影音共享线⑤网络线：超五类UTP 双绞线⑥有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
电工工程施工规范中的线路布线与接线
电工工程施工规范中的线路布线与接线电工工程中的线路布线和接线是非常重要的环节，它涉及到电力传输与分配的顺畅与安全。
合理的线路布线和正确的接线方式不仅可以提高电力系统的效能，还能减少故障和事故的发生。
本文将从线路布线和接线两个方面介绍电工工程施工规范中的要求。
一、线路布线线路布线是指电气设备之间、设备与用电设备之间的导线布置方式。
合理的线路布线可以保证电力传输的高效和安全，下面将从布线路径、布线距离以及线管的选择与安装三个方面进行介绍。
1. 布线路径电气设备之间的线路布线，应选择最短路径进行布置，避免过长的线路引起过大的电阻损耗和线路热危害。
同时，在安全性要求的情况下，可选择建筑物内的走廊、墙壁空间等进行布线，以减少线缆的暴露和保护线路，防止外力损害。
2. 布线距离根据电器设备的功率和电流大小，布线距离应按照相关标准规定进行合理的设计。
一般来说，电器设备的功率越大，电流越大，布线距离就应该越短。
这样可以降低线路损耗和电路热危害，提高电力传输效率。
3. 线管的选择与安装线管是线路布线中必不可少的配套设施，它的选择和安装对于电工工程的质量和安全起着至关重要的作用。
根据电气设备的用途和工作环境的特点，选择不同材质的线管，如金属线管、塑料线管等。
同时，在线管的安装过程中，要确保线管与墙壁接触紧密，固定牢固，避免线管晃动和损坏。
二、接线接线是指线路之间或线路与电气设备之间的电气连接。
正确的接线方式可以保证电气设备的正常工作和电力传输的稳定，下面将从导线接线、端子盒接线和接线盒接线三个方面进行介绍。
1. 导线接线导线接线是电工工程施工中最常见的接线方式，其质量和可靠性对电力系统的安全和稳定起到至关重要的作用。
在导线接线中，要确保导线的裸露端子与接线端子之间的良好接触，接头紧固可靠，避免导线接触不良造成线路火灾隐患。
2. 端子盒接线端子盒是接线和绝缘保护的重要设备，其接线方式要符合相关规范和标准要求。
接线时，要将导线按照规定的颜色进行连接，确保导线与端子之间的牢固连接和良好的导电性能。
电气接线工艺培训
2.电气接线
电气接线工艺培训
3）地线接线 接地线与电控箱接地螺栓啮合处必须去除表面油漆，防止接地螺栓由于喷漆导致接触不良；箱门与箱体必须用接地线短接，保持接地连接连
续性；屏蔽层连接要单端接地。
11
3.布配线
电气接线工艺培训
布（配）线的一般要求和操作方法： ① 布线应做到排列均匀、合理、横平竖直、整齐美观； ② 为减少线芯应力，导线拐弯处应弯制一定的圆弧过渡，弯制的半径一般为单线线径的２～４倍严禁出现直角，导线弯制时不得损伤导线绝缘； ③ 布线应以集中布线的原则进行，即：能汇总走到一起形成线束的尽量集中在一起走线； ④ 两接线端子之间的导线中间不得有接头的存在（器件自带接线除外）； ⑤ 在不影响导线正常使用情况下，要尽可能地减短保护接地线的长度，以便减小回路阻抗； ⑥ 布线时，导线或穿管走线不应跨越接线座或其他元、器件； ⑦ 导线通过连接端子直接接入连接体时，不得有夹皮、露铜过长等现象； ⑧ 同一型号的同一批机组的电气接线形式、外观等必须相同或基本相同，不允许出现明显的不同之处。 电控箱内布（配）线的基本要求及操作方法： 电控箱内布（配）线，采用捆扎线束及走行线槽相结合的方法。 动力回路（主电路）配线采用尼龙扎带捆扎法，对线扎的外观要求是： ① 捆扎的线束一般为方形、一字形或圆形，应尽可能捆扎成方形或一字形； ② 捆扎形成的线束应平直，不得有明显的交叉； ③ 线扎中导线的引出位置应与连接点保持最近距离；
控制线连接时，为防止接线松动，需严格按如下规范接线： a)、交流接触器辅助触头：M3.5螺钉，扭力矩为1.2N.m；M4螺钉，扭力矩为1.5N.m。 b)、普通螺栓强度4.6级：M4螺钉，扭力矩为1.3N.m。 c)、扭力矩相关工具（扭矩扳手、电动枪钻和风批等）由电工班提交品保定期计量校核，校核通过后在工具上贴上使用标签（注明使用有效期 限）。
电线穿管和敷线工艺标准
电线穿管和敷线工艺标准1 适用范围本工艺标准适用于照明配线工程的管内穿线安装工程。
2 施工准备2.1 材料要求：2.1.1 绝缘导线:导线的规格、型号必须符合设计要求，并有出厂合格证。
2.1.2 镀锌铁丝或钢丝：应顺直无背扣、扭接等现象，并具有相应的机械拉力。
2.1.3 护口：应根据管径的大小选择相应规格的护口。
2.1.4 螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.5 尼龙压接线帽：适用于2.5mm2以下铜导线的压接，其规格有大号、中号、小号三种，可根据导线截面和根数选择使用。
2.1.6 套管：有铜套管、铝套管，铜铝过渡过套管三种，选用时应采用与导线材质规格相适应的套管。
2.1.7 接线端子：应根据导线的总根数和总截面选择相应规格的接线端子。
2.1.8 焊锡: 由锡、铅和锑等元素组合的低熔点（185～260°C）合金。
焊锡制成条状或丝状。
2.1.9 焊剂：能清除污物和抑制工件表面氧化物。
一般焊接应采用松香液，将天然松香溶解在酒精中制成乳状液体，适用于铜及铜合金焊件。
2.1.10辅助材料: 橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。
2.2 主要机具:克丝钳、尖嘴钳、剥线钳、压接钳、放线架、放线车；电炉、锡锅、锡斗、锡勺、电烙铁；一字批、十字批、电工刀、高凳、万用表、兆欧表。
2.3 作业条件:2.3.1 配管工程或线槽安装工程配合土建结构施工完毕。
2.3.2 高层建筑中的强电竖井、弱电竖井、综合布线竖井内，配管及线槽安装完毕。
2.3.3 配合土建工程顶棚施工配管或线槽安装完毕。
3 操作工艺3.1 工艺流程：选择导线→扫管→穿带线→放线及断线→导线与带线的绑扎→管口带护口→导线连接→线路检查绝缘摇测。
3.2 选择导线:3.2.1 应根据设计图要求选择导线，进（出）户的导线宜使用橡胶绝缘导线。
3.2.2 相线、中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿颜色相间的导线为保护地线。
绝缘导线加工工序
绝缘导线加工工序及线束加工的工艺要求绝缘导线加工工序为：剪裁→剥头→清洁→捻头（对多股线）→浸锡。
一、确定下线长度（1）熟悉图纸，确定连接导线的布线路径，如有接线图时，一般应按照接线图的规定，如无接线图时，则应按照最短路径及成束布线的原则确定。
（2）在按照图纸安装好电气元件及线槽的控制柜内，利用独芯硬铜线按照图纸要求进行导线连接。
整理连接导线，需要捆扎的进行捆扎，直至达到技术要求。
然后将连接导线拆下、拉直，测量每根导线的长度，并记录在案。
（3）每根导线的长度加上40～50mm的余量作为下线长度，编制出对应每个线号的下线尺寸明细表。
给每根导线长度增加的余量，可以有效避免布线时可能出现长度不够的问题。
（4）控制电路的连接导线的长度除必须长度外，还应加上一定的备用长度，必须长度为导线沿布线路径由一个元件到另一个元件的接线端子的距离加上制作接头所需的长度。
备用长度为芯线再制作2～3个同样接头所需的长度，由元件至外接线端子的连接导线备用长度还应考虑在同号接线端子间互换的可能性。
（5）电力电路的绝缘连接导线的长度，当截面积在4mm2及以下时按上述原则处理，当截面积在4mm2以上时可以不加备用长度。
二、导线下线及端部的绝缘剥除1．剪裁（1）所需设备：送线器、计算机裁线机。
（2）工艺要求：注意切勿刮花擦伤电线表面。
（3）根据开线工艺一定要按图纸的要求合理确定导线的开线尺寸，剥头尺寸。
制作开线操作说明书，制作流程跟踪卡。
（4）剪裁绝缘导线时要拉直再剪。
（5）导线应按先长后短的顺序（可以提高材料利用率），用斜口钳、自动剪线机、半自动剪线机进行剪切。
（6）剪线要按工艺文件中的导线加工表的规定进行，长度应符合公差要求（如无特殊公差要求可按表1选择公差）。
导线的绝缘层不允许损伤，否则会降低其绝缘性能。
导线的芯线应无锈蚀，否则会影响导线传输信号的能力，故绝缘层已损坏或芯线有锈蚀的导线不能使用。
表1导线长度与公差要求（7）裁线的质量检查要点：检查电线的规格型号是否正确；尺寸是否符合要求；切口必须平齐，不可划伤电线，电线无脏污等情况。
施工工艺中的电气管线敷设与接线技术
施工工艺中的电气管线敷设与接线技术电气管线的准确敷设和接线技术是施工工艺中至关重要的一环。
它关乎着电气设备的正常运行和工程的质量。
本文将着重讨论电气管线的敷设和接线技术，并介绍一些注意事项。
一、电气管线的敷设技术1. 导线选型与布线规划在进行电气管线的敷设之前，需根据工程所需电流、电压和敷设环境等因素来选择合适的导线型号和规格。
此外，还要合理规划布线路径，避免过于交织和杂乱，以方便维修和日后的改造。
2. 管线通道的选择与准备当电气管线需要穿越墙壁或地板时，需要在施工前规划好通道位置，并选择适当的管线材料，如铁管、塑料管等。
此外，还要确保通道的尺寸和防火等级符合相关规范。
3. 电气管线的接口盒设置根据施工需要设置合适的接口盒，并确保其与管线的连接牢固可靠，并使用正确的密封材料进行封闭，以保护电气设备免受外界湿气和灰尘的侵害。
4. 管线敷设的固定与保护在敷设电气管线时，应使用适当的固定件将其固定在墙壁或地面上，以防止其松动和摇晃。
此外，还要采取适当的保护措施，如使用护套和护板等，以防止管线受到机械损坏。
二、电气管线的接线技术1. 引线的剥皮和标准接线在进行电气管线的接线时，首先要进行引线的剥皮，剥开适当长度的绝缘层。
接下来，根据连接要求，采用合适的接线方式，如螺纹连接、插针连接等，进行标准的接线操作。
2. 接线盒的安装与接线在进行多个电气设备的接线时，通常会使用接线盒。
接线盒的安装位置应选在便于维修和管理的地方，同时要保证接线的可靠性。
在接线过程中，应按照接线盒的标记和图纸要求，逐一进行接线。
3. 接地线的连接为保障电气设备的安全运行，接地线的连接至关重要。
在接地线的选择和接线过程中，应符合相关规范和标准。
接地线的连接应采用可靠的方式，确保其良好接触并防止腐蚀。
4. 裸露电线的绝缘处理对于位于空气中裸露的电线，应做好绝缘处理，以防止其与其他金属结构接触而引发短路故障。
绝缘处理可以采用绝缘胶带、绝缘套管等材料进行包裹，确保电线的绝缘性能。
导线的加工工艺与布线
家庭布线需要遵循安全、规范的原则 ，使用符合国家标准的电线和电缆， 确保家庭用电安全。
家庭布线设计需要考虑到家庭成员的 生活习惯和安全，合理规划线路走向 和插座位置。
工业布线
工业布线是指在工厂、车间等 工业场所进行的导线布设工作
绝缘电阻检测
通过测量导线的绝缘电阻，可以 检测出导线的绝缘层是否存在缺 陷或老化现象。
耐压试验
通过施加一定的高电压，检测导 线的耐压性能是否符合要求，以 避免电击事故的发生。
导体电阻检测
通过测量导体的电阻值，可以检 测出导体的材料和截面积是否符 合要求。
导线安全使用注意事项
避免超载使用
在使用过程中，应避免导线超载，以免引起火灾或设备损坏。
布线检测与维护
定期检测
定期对布线系统进行检测，检查 导线的绝缘性能、连接状况等。
故障排除
发现故障时及时进行排查和处理， 确保系统的正常运行。
维护保养
对布线系统进行日常保养和维护， 延长使用寿命。
03
导线的应用场景
家庭布线
家庭布线是导线在日常生活中的应用 ，主要用于照明、插座、空调等用电 设备的连接。
电力系统布线需要考虑到 电力系统的安全和稳定性 ，合理规划线路走向和设 备布局。
04
导线的安全与防护
导线安全标准
国际标准
国际电工委员会（IEC）制定了一系列关于导线安全的标准，如IEC 60364-553等，这些标准规定了导线的材料、尺寸、性能等方面的要求。
国内标准
中国也制定了一系列关于导线安全的标准，如GB 50217-2007《电力工程电缆 设计规范》等，这些标准与国际标准基本一致，旨在确保导线的安全性和可靠 性。
导线的加工工艺与布线
环保政策与法规
导线加工与布线的环保要求 导线加工与布线的环保政策 导线加工与布线的环保法规
环保材料选择与使用
环保材料的选择：选择可再生、 可回收、低污染的材料
环保材料的使用：减 中对环境的影响，如 耗、减少废弃物排放
环保工艺的应用：采用环保工艺， 如无铅焊接、环保涂层等
环保意识的提高：加 意识培训，提高环保
提高
• PART 05
导线加工与布线的安全防护
安全防护措施
穿戴防护用品：如手套、护目镜等，以防止导线加工过程中产生的伤害 保持安全距离：在导线加工和布线过程中，应保持与导线的安全距离，避免触电事故 定期检查设备：定期对导线加工设备进行检查和维护，确保设备的安全性和稳定性
安全操作规程
A
B
C
导线加工注意事项
导线材料选择：
导线加工工艺：
导线布线要求：
导
根据使用环境和
采用合适的加工
按照规范要求进
采
要求选择合适的
工艺，确保导线
行布线，确保导
方
导线材料
的质量和性能
线的稳定性和安
的
• PART 03
导线布线
布线原则
安全性：确保导线布线不会对人身安全造成威胁 可靠性：保证导线布线的稳定性和可靠性，避免因布线问题导致的故障 经济性：在满足功能需求的前提下，尽量降低导线布线的成本
导线材料的质 量控制
布线过程的质
加工工艺 量控制
质量检验
常见问题及决方法
导线加工过程中出现的问题：断线、短路、绝缘层破损等 布线过程中出现的问题：线路混乱、交叉、松动等 解决方法：加强工艺控制，提高操作技能；定期检查，及时发现并
质量持续改进
导线成束扎线的布扎和敷设典型工艺
导线成束扎线的布扎和敷设典型工艺1. 主要内容与适用范围1.1本文件规定了导线成束扎线的布扎和敷设全部准备过程、工序过程和检测方法。
本文件适用于我公司高频开关电源、交直流配电柜（箱）、UPS柜、列头柜、电池柜等产品的整机大扎线及分盘扎线工艺。
2. 布扎线和敷设的技术资料2.1.1 包括布放序号、导线规格、线色、起始、经由和终点的布线表。
2.1.2 包括线把形状、尺寸、元器件和端子符号的布线图。
2.1.3 包括导线走向的电路图。
2.2 在设计布线图时应便于线把的结扎。
2.2.1 整机和部件的结构设计应便于线把的布放及卡放。
2.2.2 设计布线表时，应使同一线色的导线编在一起，便于在布线时依次连贯操作。
2.2.3 设计布线表时应注意尽量走捷径。
2.3布线敷设典型工艺应包括下列各个过程。
2.3.1 布线敷设的准备工作过程。
2.3.2 布线典型工艺过程。
2.3.3 扎线典型工艺过程。
2.3.4 包复典型工艺过程。
2.3.5 敷设工艺过程。
3. 技术要求3.1外观与机械性能3.1.1线把应整洁美观，无损伤，线条应平直、无扭结和接头。
3.1.2线把的尼龙扎扣间应间距均匀、其误差应不大于1/5L（L为全段平均的扎扣间距）。
扎扣咬合部位应在线把背面形成一条直线。
3.1.3 包复的线把应挺直美观，螺旋管应紧密缠绕，环环相扣。
3.1.4 线把的结扎应牢固，扎扣允许松动范围为：在结扎处无明显蜂腰型凹陷。
3.1.5 线把应防止尖锐棱角损伤线把的绝缘层。
3.2准确性3.2.1 线把的外形和出线长度应符合图纸和工艺规定。
3.2.2 线把分支应无错分和漏分或分扎不清现象。
3.2.3 连接点的路由应正确，符合电路图规定无多放或漏放。
3.3 电气性能3.3.1 导线应无断线、短路、绝缘层损伤等现象。
3.4 环境适应性能3.4.1 在产品规定的温度适应范围内，线把的机械性能和电气性能应保持不变。
3.4.2 在产品规定的湿度范围内，线把的机械性能和电气性能应保持不变，能承受的最高相对湿度应不低于整机产品的技术条件。
导线工艺与布线的区别
导线工艺与布线的区别导线工艺和布线是电气行业中两个重要的概念。
导线工艺涉及到如何正确接线、焊接和保护导线等方面的技术，而布线则是指合理地布置电线、电缆以及相应的插座、开关等设备，以满足电力供应和通信需求。
首先，导线工艺是指在电气设备中使用电线进行正确接线的技术。
导线工艺的核心目标是确保电线接触良好，信号传输可靠，并且达到安全使用的要求。
在导线工艺中，需要掌握正确的线缆选择、导线规格的计算和选择、导线连接的方法、焊接技术、绝缘材料和保护材料的选择等相关知识和技能。
其次，布线是指在建筑物或设备中，根据要求，在合适的位置和方式布置电线和配线设备的过程。
布线的目标是为了有效地安装电力和通信系统，确保电力供应和信号传输可靠稳定。
布线需要考虑的因素包括电线的走向、长度、布线方式、插座和开关的位置、线槽或管道的选择和安装等。
导线工艺和布线之间存在以下几个区别：1. 目标不同：导线工艺的目标是确保电线接触良好、信号传输可靠、安全使用，而布线的目标是实现电力和通讯系统的有效安装和布置。
2. 内容不同：导线工艺主要涉及到导线的选择、接线方法、焊接技术、绝缘材料和保护材料的选择等方面的知识和技能。
而布线主要涉及到电线的走向、长度、布线方式、插座和开关的位置、线槽或管道的选择和安装等。
3. 侧重点不同：导线工艺的侧重点是保证电线的连接质量和安全性，需要高度的技术和操作技能。
而布线的侧重点是合理布置电力和通信系统，需要考虑建筑物的结构、安全和美观，注重规划和设计。
4. 专业领域不同：导线工艺更多地涉及到电气工程领域，需要对电气设备和电线电缆有较高的了解和掌握。
而布线更多地涉及到建筑工程领域，需要对建筑物的结构和安全有一定的了解和掌握。
综上所述，导线工艺和布线是电气工程中两个重要的概念。
导线工艺关注电线的接线、焊接和保护等技术，而布线关注如何合理地布置电线和配线设备。
两者在目标、内容、侧重点和专业领域上存在明显的区别。
了解和掌握导线工艺和布线的知识和技能对于电气工程师和装修工程师来说都是非常重要的。
柜内布线之导线的固定支撑(线卡)工艺
导线连接工艺之使用的材料及工具准备1．导线的一般要求（1）二次回路绝缘导线和控制电缆的工作电压不应低于500V。
（2）测量、控制、保护回路除断路器电磁合闸线圈外，应采用铜芯控制电缆和绝缘导线。
在电气元件为铝端子时，应装有专用于连接铝端子的电缆和绝缘导线。
（3）按机械强度要求，采用的电缆芯或绝缘导线最小截面积为：连接强电端子的铜线不小于1.5mm2；铝线不应小于2.5mm2；连接于弱电端子的、运动装置使用的铜芯电缆直径不应小于0.5mm2。
（4）绝缘导线和电缆芯截面积的选择还应符合下列要求。
① 电流回路：电流测量回路应保证表计工作在规定的准确度范围内，保护回路应保证电流互感器工作在1％的误差范围内。
② 电压回路：由电压互感器到计费用电表的电压损失不应超过0.5％的额定电压，在正常负荷下，电压互感器到测量仪表的电压损失不应超过额定电压的1％～3％，当全部保护装置和仪表工作（即电压互感器负荷最大）时，电压互感器到保护和自动屏的电压损失不应超过额定电压的3％。
③ 控制回路：在正常最大负荷时，控制母线至各设备的电压损失不应超过额定电压的10％。
④ 绝缘导线和电缆可能受到油浸的地方，应采用耐油绝缘导线和电缆。
常用二次配线的导线见下表。
2．控制柜内接线对导线的要求（1）盘、柜内的导线不应有接头，导线芯线应无损伤。
（2）应保证导线绝缘良好、无损伤，备用线长度应留有适当余量。
（3）截面积不大于8mm2时，其弯曲半径应大于其外径的3倍。
控制板面板等活动部分的过渡导线应有足够的可绕性。
（4）电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易脱色。
（5）橡胶绝缘的芯线应外套绝缘管保护。
（6）保护导线应做出标记，使其容易识别。
与接地点连接的导线必须是黄、绿双色线。
3．辅助材料线夹、绝缘纸板、缠绕管、热缩管、标记号套管、线帽管、尼龙扎带、绝缘塑料带、黏胶带、相色带、号码印、标签、绑线、电缆牌等二次接线的消耗性材料准备到位。
柜内布线之导线整理工艺
柜内布线之导线整理工艺
（1）将需要打把子导线的每根单独分开，将每根导线拉直。
（2）导线整理应排列整齐、层次分明、曲率一致、松紧适度，严禁扭曲、交叉或杂乱无章。
（3）应先将已经敷设好的导线在屏、柜下面的部分整理好，排列整齐一致，弯好弯度，能固定好的就固定好，暂时不能固定的应按它的固定位置做好标记，用临时绑线绑扎。
（4）接线位置较低的电缆排在盘内侧，接线位置较高的排在盘的外侧。
（5）在考虑导线的位置时，要尽可能使导线在支架（层架）的引入部位、设备的引入口尽量避免交叉和麻花状现象的发生，同时应避免导线左右交叉的现象发生（对于多列端子的设备）。
（6）直径相近的导线应尽可能布置在同一层。
（7）自上而下地将导线整理成方形、长方形或圆形线束，然后将上下笔直的线路放在外挡，上下折弯的线路顺序放入内挡。
（8）导线需要弯曲转换方向时，应用手指进行弯曲，不得使用金属工具弯曲，以保证导线绝缘层不受损伤；导线弯曲半径不得小于导线外径的两倍。
（9）走线途中如遇金属障碍，则应弯曲越过，之间保持3～5mm 的距离。
（10）交流电源线、直流电源线及高电平（110V以上）回路线应与低电平（测量、信号、脉冲等）回路线分束走线，并应有一定的间隔，必要时应采取隔离或屏蔽措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（a）
（b）
图 4-1-13 绝 缘 层 的 恢复
（c）
导线的加工工艺与布线
操作任务二 线头与接线桩的连接
活动1：线头与针孔式接线桩的连接
(a)
(b)
(c)
(d)
(e)
(f)
图4-1-14线头与针孔式接线桩的连接
导线的加工工艺与布线
活动2：线头与螺钉手压式接线桩的连接
（1）折角
（2）弯弧
（3）剪去端部
导线的加工工艺与布线
2020/11/18
导线的加工工艺与布线
项目一 各种导线的加工工艺
操作任务一 导线线头的加工
活动1：导线绝缘层剥削加工
剥除导线绝缘层，常用钢丝钳或剥线钳、电工刀两类工具，它 们分别适用于：
钢丝钳或剥线钳
绝缘软线和截面积2.5mm2 及以下的绝缘单芯硬线
电工刀
带护套的多芯绝缘硬线和截 面积2.5mm2以上的绝缘导线
1——白橙 2——橙 3——白绿 4——蓝 5——白蓝 6——绿 7——白棕 8——棕
导线的加工工艺与布线
制作直通线的专用工具
专用测 线器面板 带开关、 水晶头插 口、线序 显示灯。
检测 时将同一 直通线的 两端水晶 头插入测 线器的两 个插口。
双绞线剥线器
专用测线器
专用压线钳
图4-1-23制作直通线的专用工具
（c）用专用压接 钳压接，线耳压坑 位置的尺寸要合适。
（a）
（b）
（c）
图4-1-21导线与接线耳的连接方法
导线的加工工艺与布线
操作任务三 双绞线与RJ-45水晶头的制作
这是双绞线，有塑料外皮，内有四对绞 合的绝缘芯线，绝缘层的颜色分别为：白橙、 橙，白绿、绿，白蓝、蓝，白棕、棕。 在网络的数据传输中，用绞合的双线来传 输一组差分信号。
这种方法适用于截面积为2.5～10mm2的单股铝芯线。
（a）
（b）
（c）
图4-1-9 单股铝芯导线的压接方法
导线的加工工艺与布线
多股铝芯导线的压接方法
压接步骤与注意事项： 1）选用合适的专用压接钳； 2）根据多股铝芯导线截面选
用合适规格的压接管； 3）用钢刷清除芯线表面和压
接管内壁的氧化层，涂上一层 中性凡士林；
橡套电缆和塑料护套线护套层的剥除
1、用电工刀刀尖从绝 缘线中间的护套层表面划开。
2、将刀尖沿直线划 开护套层至导线端口。
3、将护套层剥离绝缘 线，并将其扳至切口根部， 用电工刀将护套层齐根切 去。
图4-1-2
4、在离护套层切口 10mm处确定芯线的绝缘 的开剥点，然后开剥芯 线的绝缘层。
导线的加工工艺与布线
导线与接线耳的连接操作方法和步骤
1、线头插入：
2、压线：
图4-1-19线头插入接 线耳中
图4-1-20 使用压线 钳压接线耳
导线的加工工艺与布线
3、大截面导线与接线耳的连接
（a）按压接螺钉 的直径和芯线的线 径选定接线耳，并 将接线耳进线孔擦 干净。
(b）将已擦干净和 绞紧的芯线（铜芯 线应上锡）插入接 线耳的进线孔。
5、每绕好一端后即将 剩余的芯线用电工钳剪去， 钳平芯线的末端。
图4-1-3小截面单股铜芯导线的直线连接
导线的加工工艺与布线
小截面单股铜芯导线的T形分支连接
1、将支线芯线与干线芯线十 字相交，如图（a），支线芯线 根 部 应 留 3~5mm ； 1mm2 小 截 面
芯线可先用支线芯线在干线芯线 上打个结再缠线[如图（b）]。
导线的加工工艺与布线
七股铜芯导线的直线连接示意图1
图4-1-7七股铜芯导线的直线连接
导线的加工工艺与布线
七股铜芯导线的直线连接示意图2
(a) (b)
(d) (c)
图4-1-8七股铜芯导线的T形分支连接
导线的加工工艺与布线
单股铝芯导线的压接方法
压接方法： 将导线剥除绝缘层，从两头插入连接管中，然后用压线钳压接。
图4-1-35元器件管脚整形后的形状
导线的加工工艺与布线
安装方式的选择：
卧式安装适用于内部结构宽裕，装配高度受到限制的场合，立式 安装适用于机器内部容积小，有一定高度的场合，要求根部距线路板 要有3～5mm间的距离。
图 4-1-36 常见的安装方式
导线的加工工艺与布线
项目二 电工识图与布线训练
操作任务一 电气照明图的识读
(a)在A处 开剥第一对接头的芯线绝缘 （b）第一组连接
图4-1-11 确定剥除绝缘层位置
（c）第二组连接
（d）第三组连接 图4-1-12 连接操作步骤
导线的加工工艺与布线
活动3：导线绝缘层的恢复
恢复绝缘用的材料通常有黄腊布、黄腊绸带、涤纶薄膜带、橡胶绝缘胶带、 塑料绝缘胶带和绝缘套管等。
导线绝缘层恢复的操作方法与步骤
导线接头与瓦形接线桩的连接
图4-1-16 多芯软线与螺钉 平压式接线桩的连接
单根线头的引入连接
两根线头的引入连接
图4-1-17导线接头与瓦形接线桩的连连接
认识接线耳和压线钳
A. 各种各样的接线耳
B.接线耳专用压线钳
图4-1-18 接线耳和压线钳
导线的加工工艺与布线
照明线路的敷设方式有明敷和暗敷两类，每一类中还有线槽、管子、 瓷瓶等多种敷设方式。
3、用文字符号表示线路敷设部位 线路敷设部位的文字符号，旧符号是用汉语拼音字母表示，新符号改 用英文字母表示。
导线的加工工艺与布线
识别照明平面图的特点及表示方法
4、用文字符号表示线路的用途 5、线路的文字标注格式
在平面图上表示照明灯具及其附件
不同规格的尼龙扎线带
扎线带的穿带孔
选好相应规格的扎线带；
捆扎时，将扎线带尾部分 绕过导线后插入穿带孔中。
扎线带扎紧导线后，用剪 线钳将多余的扎线带剪去。
捆扎导线时，两扎线带 间 的 距 离 为 100~150mm 。 若 有分支，应在扎线带后引出。
图4-1-29用尼龙扎线带捆扎导线
导线的加工工艺与布线
每隔30~50mm左右按图 示的方法用扎绳将导线捆扎 一次，要保持捆扎的间隔相 等，且一定要将扎绳拉紧。
捆扎时，若有导线分支，应在
捆扎处后面引出。完成全线捆扎后， 按B处用扎绳将导线再捆扎一次，然 后将扎绳收紧，再把多余的扎绳剪 去。
图4-1-31用扎绳捆扎导线
导线的加工工艺与布线
操作任务五 印制电路板的焊接元件整形工艺
从图中可以看出：2盏灯之 间为3根导线，2盏灯到2只开关 之间是4根导线，其余为2根导 线。为什么会是这样呢?原因是 线路干线中间不允许有接头， 引入最右端一盏灯的相线必须 在开关盒内引接，这样一来，2 盏灯到2只开关之间就要4根导 线了。
图4－2－1照明读图举例
导线的加工工艺与布线
活动2：照明照明线路规程
用塑料螺旋套管捆扎导线
根据被捆扎导线的多少选 择相应规格的塑料螺旋套管。
将导线理顺后，将塑料螺旋套管
第一圈套住导线，然后边向前推边旋 动螺旋套管，直到将全部导线套住。
图4-1-30用塑料螺旋套管捆扎导线
导线的加工工艺与布线
用扎绳捆扎导线
在导线捆扎的起始处按图示的步骤1~8用 扎绳将导线扎住，沿步骤6的方向将绳结收紧 后，沿7方向将线A拉紧，最后扎绳自己打一 结（如步骤8所示），剪去多余部分，即完成 起点的捆扎。
活动2：导线的连接训练
导线的连接要求：接触紧密，接头电阻小，稳定性好，与同截面同长度导 线的电阻比应不大于1；接头的机械强度不小于导线机械强度的90％；接头的 绝缘强度应与导线的绝缘强度一样；接头应能耐腐蚀。
1、将两根芯线 成X形相交。
2、两芯线相互绞绕 2~3圈。
3、扳直两芯线线头。
4、将两芯线线头分别在 对 方 芯 线 上 紧 贴 缠 绕 6~8 圈。
2. 供电方式 照明的供电有单相和三相两种方式。由一条相线和一条零线（或中性
线）组成的供电线路。当照明灯及插接的单相用电器具的安装总容量不超过 5kW或工作电流不超过30A时，采用单相供电方式。当照明灯具及插接的单相 用电器具的安装总容量超过5kW或工作电流超过30A时，用三相供电方式，每 相装接的照明灯具及插接的单相用电器具的容量应尽量均衡。
这 是 RJ—45 水 晶 头 ， 有 透 明 的 塑 料外壳，带压线的卡榫；内排 8只引 脚，有铜片与插入的双绞线压接。
图4-1-22 双绞线与RJ-45水晶头
导线的加工工艺与布线
双绞线的接线标准
T568A线序
T568B线序
1——白绿 2——绿 3——白橙 4——蓝 5——白蓝 6——橙 7——白棕 8——棕
导线的加工工艺与布线
塑料绝缘硬线的绝缘层剥除
1、按连接要求确定开剥长度， 电工刀以45°角斜切入绝缘层，至 刀口接近芯线止。
2、刀口与芯线角度减 少，略呈水平向线端推削。
3、将开剥段的一 部分绝缘层削掉。
4、将余下的绝缘层翻下， 将翻下的绝缘层齐根切去。 图4-1－1塑料绝缘硬线的绝缘层剥除
导线的加工工艺与布线
各种导线接头的绝缘恢 复要求：（1）380 V导线接头 绝缘层的恢复：先包缠两层黄 腊绸带（或涤纶薄膜），包缠 一层塑料绝缘胶带。（2） 220V导线接头绝缘层的恢复：
直接包缠2~4层塑料绝缘胶 带。
。（3）低压橡套电缆接头 绝缘层的恢复： 先包缠2~3层 黄腊绸带（或涤纶薄膜），再 用橡胶绝缘胶带包缠1～2层。
活动1：识别照明平面图的特点及表示方法
电气照明平面图的特点是：采用图形符号加文字标注的方法表达电气照明导 线和灯具的规格、数量、安装位置、安装方式等。
照明线路在平面图上是用图线加文字标注的方法表示线路的用途、 敷设方式、敷设部位、导线型号、导线截面、导线根数、穿管管径等。
