TPE无卤阻燃剂

合集下载

无卤阻燃TPUTPE选择及市场几大无卤阻燃TPU情况对比

无卤阻燃TPU\TPE选择及市场几大无卤阻燃TPU情况对比无卤阻燃TPU\TPE选择及市场几大无卤阻燃TPU情况对比无卤阻燃TPU、TPE行业大家都希望采用或者都知道是趋势，但是由于这样那样的原因导致目前无法大面积的普及。

针对这一现象，根据我们掌握和经历暂且做一分析，希望对大家在选材、加工、开发方面有一定帮助。

第一、TPU无卤阻燃技术比较难，阻燃滴落现象、阻燃性以及阻燃后机械性能、表面都降低非常大。

就拿拉伸强度来看，一般情况下纯TPU拉伸强度在30~40MPa，采用普通阻燃剂添加后，迅速降为10MPa左右甚至以下；第二、加工性难。

由于线材行业发展规律，大家都是采用PVC线材机械来加工TPU，这样就存在一个实用性问题，但现状如此，你不可能让大家全部更换更适合加工TPU的押线机，只能面对现实，在现有机械上加工TPU。

很多都是失败在加工方面。

以下是非常有经验的加工业者对国外也是国内流行的几款TPU的总结，比较真实，供参考！（1、亨斯曼PU VO 4766最常用也是最好加工的TPU，雾面料，加工温度和普通PVC稍低点（视机台状况而定）。

押出前烘料1.5个小时100C，清理螺杆（要把螺杆拉出来清理），适当加热到TPU加工温度后才能加料生产，速度不能开太快，最好不要用挤压的，否则螺杆压力太大，线面断胶，温度不能太高，否则的话要有黑色杂质要重新清理螺杆。

2、BASFTPU 1185光亮面料，加工温度195~210之间，视线面状况而定，押出前烘料2个小时，100C，同时空机加热1.5个小时，180~190C；此料比较粘线面不好控制，模痕较严重，线面不好控制，加工多注意；3、BASFTPU 1154光亮面料，硬度高，弹性高，长做高弹工线，加工温度开始时温度190~200~230，生产正常后中间和后边几段温度适当降低5~10C，，视线面状况而定，押出前烘料2个小时，100C，同时空机加热1.5个小时，180~190C；生产过程中切记不可以停机，负责胶米会焦烧，生产过程中也不可以随便加速，这样的话线面会有麻点或者凹吭，当温度稍微降低时该料会凝固在螺杆和机头蜂巢板地方一部分，所以如果突然停电的话一定要赶紧把螺杆拉出来清理，负责的话只有烧螺杆了；该料加工过程中为溶液状态，很麻烦。

无卤阻燃TPE

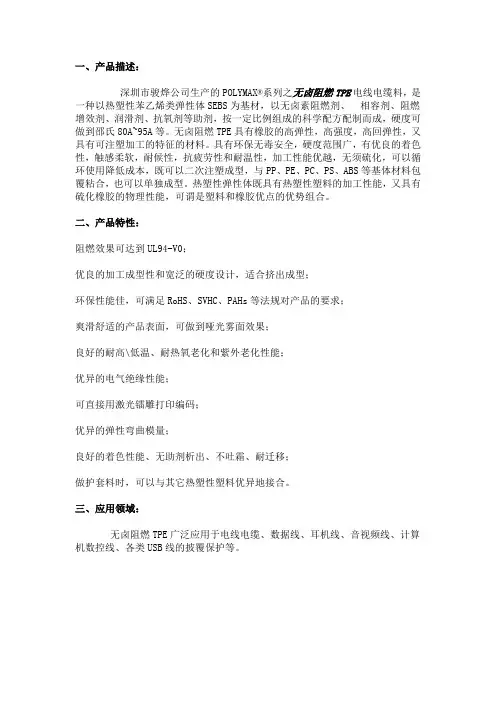

一、产品描述：
深圳市骏烨公司生产的POLYMAX®系列之无卤阻燃TPE电线电缆料，是一种以热塑性苯乙烯类弹性体SEBS为基材，以无卤素阻燃剂、相容剂、阻燃增效剂、润滑剂、抗氧剂等助剂，按一定比例组成的科学配方配制而成，硬度可做到邵氏80A~95A等。

无卤阻燃TPE具有橡胶的高弹性，高强度，高回弹性，又具有可注塑加工的特征的材料。

具有环保无毒安全，硬度范围广，有优良的着色性，触感柔软，耐候性，抗疲劳性和耐温性，加工性能优越，无须硫化，可以循环使用降低成本，既可以二次注塑成型，与PP、PE、PC、PS、ABS等基体材料包覆粘合，也可以单独成型。

热塑性弹性体既具有热塑性塑料的加工性能，又具有硫化橡胶的物理性能，可谓是塑料和橡胶优点的优势组合。

二、产品特性：
阻燃效果可达到UL94-V0；
优良的加工成型性和宽泛的硬度设计，适合挤出成型；
环保性能佳，可满足RoHS、SVHC、PAHs等法规对产品的要求；
爽滑舒适的产品表面，可做到哑光雾面效果；
良好的耐高\低温、耐热氧老化和紫外老化性能；
优异的电气绝缘性能；
可直接用激光镭雕打印编码；
优异的弹性弯曲模量；
良好的着色性能、无助剂析出、不吐霜、耐迁移；
做护套料时，可以与其它热塑性塑料优异地接合。

三、应用领域：
无卤阻燃TPE广泛应用于电线电缆、数据线、耳机线、音视频线、计算机数控线、各类USB线的披覆保护等。

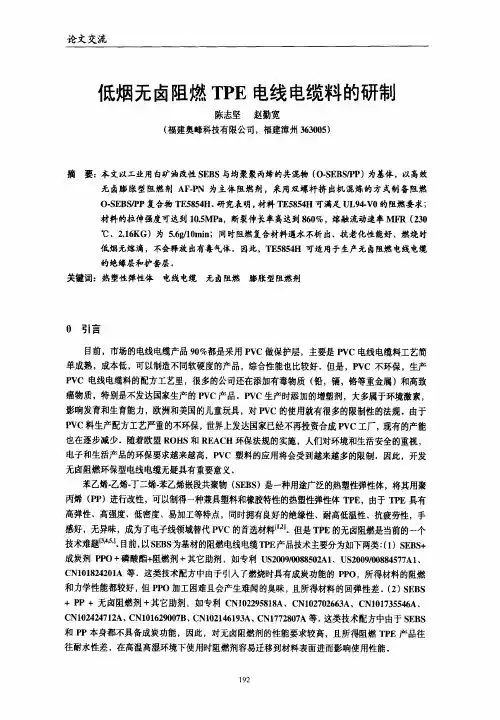

低烟无卤阻燃TPE电线电缆料的研制

香忒
ＳｈｏｒｅＡ
ＡＳＴＭ
Ｄ２２４０
目测
ＡＳＴＭＡＳＴＭ
Ｄ１２３８Ｄ４１２
ｍｍ
∞白色
圆柱体
２．５７．３６９６Ｖ０
１３６＂１６８
口３白色圆柱体
２．５７．３６９６Ｖ０
１３６＂１６８
力３白色圆柱体
５．７９．８７８０ＶＯ
１３６＂１６８
谚３白色圆柱体
５．６１０．５８５８Ｖ０
１３６＂１６８
３结论
研究表明，Ｏ．ＳＥＢＳ／ＰＰ复合材料ＴＥ５８５４Ｈ口－］＂满足ＵＬ９４．Ｖ０的阻燃要求；通过合理调整ＳＥＢＳ与ＰＰ的用量，所得材料ＴＥ５８５４Ｈ的拉伸强度可达到１０．５ＭＰａ，断裂伸长率高达到８５８％，熔融流动速率ＭＦＲ为５．６９／１０ｍｉｎ；同时阻燃复合材料ＴＥ５８５４Ｈ遇水不析出、抗老化性能好、燃烧时低烟无熔滴，不会释放出有毒气体，适用于生产各类要求的无卤阻燃电线电缆的绝缘层和护套层。
福建联合石油化工有限公司自制金海雅宝化工有限公司金海雅宝化工有限公司
１．２实验用主要仪器和设备
低烟无卤阻燃ＴＰＥ电线电缆材料ＴＥ５８５４Ｈ加工、测试用主要仪器设备见表２。
表２ＴＥ５８５４Ｈ材料加工、测试用主要仪器设备
名称ＴＳＥ．３５同向双螺杆挤出机注塑机切粒机ＳＨＲ．高速混合机水平。垂直燃烧测定仪熔体流动速率试验机微控电子万能试验机邵氏硬度测试仪比重电子天平空气热老化试验箱电热恒温鼓风干燥箱
２３１１２
３２４９２１３８０．１Ｏ．２
４２６１１１９３８０．１Ｏ．２
５２６１１１９３８０．１７Ｏ．３４
白矿油
ＰＰＡＦ．ＰＮ１０１０１６８

几种阻燃剂复合体系对无卤阻燃TPE的性能影响

广东化工2019年第9期·68·第46卷总第395期几种阻燃剂复合体系对无卤阻燃TPE的性能影响董启殿，吕伟，李广富，李函坚，龚文幸(广东聚石化学股份有限公司，广东清远511540)Research on the Effect of Several Flame Retardant Compounding Systems on the Performance of Halogen free Flame Retarded TPEDong Qidian,Lv Wei,Li Guangfu,Li Hanjian,Gong Wenxing(Polyrocks Chemical Co.,Ltd.,Qingyuan511540,China)Abstract:It mainly carries out a research on the effect of a compounding system of six kinds of flame retardant,including polyphenylene ether(PPE), melamine cyanurate(MCA),melamine pyrophosphate(MPP),aluminum hypophosphite,aluminum diethyl aluminophosphate(OP),magnesium hydroxide(MH),on the flame retarding performance and mechanical properties of halogen free flame retarded TPE.Those flame retardants are compounded according to the flame retarding mechanism while a tests on the flame retarding efficiency of the compounded flame retardant is accrued out according to the UL94and UL1581.It is found that a compounding system of PPE,MCA and aluminum hypophosphite can have the best comprehensive mechanical properties when applied in the halogen free flame retarded TPE.And this compounding system can pass UL94V0and UL1581VW-1.Keywords:halogen free flame retarded TPE；flame retardant；flame retarding performance；mechanical property苯乙烯系热塑性弹性体(TPE)是一种由聚(苯乙烯-乙烯/丁烯-苯乙烯)三嵌段共聚物(SEBS)、白矿油、聚丙烯(PP)、助剂加工而成的复合材料。

无卤阻燃剂是什么,有什么作用？

无卤阻燃剂是什么，有什么作用？什么是无卤阻燃剂？无卤阻燃剂是指不含卤的阻燃剂，常用的无卤阻燃剂有铝氢氧化物（ATH）、硅氧烷（SiO2）和纳米层板材（Nanoclay）等。

无卤阻燃剂的作用1. 防火性能无卤阻燃剂能够提高材料的防火性能，减少火灾事故的发生。

一些建筑材料、电气设备等要求必须满足防火性能，否则无法通过建筑、产品安全认证或检测。

2. 热稳定性无卤阻燃剂可以提高材料的热稳定性，使其在高温环境下不易变质或燃烧。

这对于高温领域的材料应用十分重要，如电气设备、高温管道等领域。

3. 环保性与含卤阻燃剂相比，无卤阻燃剂更加环保，对环境和人体健康的影响较小。

含卤阻燃剂在燃烧时会产生有毒气体，对环境和人体造成危害。

4. 功效持久性无卤阻燃剂的阻燃效果可以持续很长时间，不会随着时间的推移而减弱。

这种长效性能可以降低材料维护和更换的成本，同时也可以提高材料的使用寿命。

无卤阻燃剂的应用领域1. 建筑材料无卤阻燃剂广泛用于建筑材料中，如硅酸镁板、硅酸钙板、岩棉板、玻璃棉板等，提高了这些建筑材料的防火性能，保障了建筑的安全性。

2. 电气设备无卤阻燃剂在电气设备中也有广泛应用，如电线电缆、电器外壳等，提高了电气设备的安全性。

3. 铁路交通铁路交通领域也需要无卤阻燃剂，如火车座椅、火车内饰等，保障了列车的安全。

4. 汽车领域汽车领域的内饰也需要无卤阻燃剂，如车顶内衬、座垫等，提高了汽车的安全性。

总结无卤阻燃剂具有重要的应用价值和发展前景，其主要作用是提高材料的防火性能和热稳定性，同时具有环保性和长效性能，广泛应用于建筑材料、电气设备、交通运输和汽车等领域。

了解无卤阻燃剂的作用和应用领域，可以更好地理解材料阻燃技术的发展和应用。

PP、PE、EVA、TPE聚烯烃无卤阻燃剂阻燃机理及配方和应用中常见问题

PP、PE、EVA、TPE聚烯烃无卤阻燃剂阻燃机理及配方和应用中常见问题Post By：2010-12-2 14: 50:33PP、PE、EVA、TPE聚烯烃无卤阻燃剂阻燃机理及配方和应用中常见问题PP、PE、EVA、TPE聚烯烃无卤阻燃剂阻燃机理及配方和应用中常见问题1、P-N系膨胀型阻燃剂的阻燃机理一般包括三部分,即碳源(常为多羟基化合物,如季戊四醇)、酸源(如聚磷酸铵,即APP)及发泡剂(如三聚氰胺),它们是通过下述相互作用而形成炭层的：? ①在较低温度(150℃左右,具体温度取决于酸源和其他组分的性质)下,有酸源产生能酯化多元醇和可作为脱水剂的酸;②在稍高于释放酸的温度下,酸与多元醇(碳源)进行酯化法反应,而体系中的胺则作为此酯化反应的催化剂,加速反应进行;③体系在酯化反应前或酯化反应过程中熔化;④反应过程中产生的水蒸气和气源产生的不燃性气体使已处于溶融状态的体系膨胀发泡。

与此同时,多元醇和酯脱水炭化,形成无机物及炭残余物,且体系进一步膨胀发泡;⑤反应接近完成时,体系胶化和固化,最后形成多孔泡沫炭层。

2. P-N系膨胀型阻燃剂由三部分组成，（1）酸源：提供酯化反应所需的酸;(2)碳源：提供酯化反应所需的羟基或者其它基团的物质；（3）气源：提供体系膨胀发泡所需要的气体。

3..为什么某些P-N系阻燃剂挤出过水槽的时候条子容易粘水？条子容易粘水是由于阻燃剂的部分组份水溶性比较好，通过螺杆机出口的时候，温度比较高的条子接触到冷水槽，粉体容易析出，所以阻燃剂里面成份必须是难溶水的。

而我公司EPFR-100A与EPFR-100C阻燃剂应用于PP中，不会出现上述条子粘水现象。

4.为什么不同的PP加入相同的份数阻燃剂存在阻燃效率的差异？由于PP基体的不同，如均聚PP和共聚PP，由于其内部烯烃含量的不同，这是因为共聚PP里面有PE 侧链，PP中的H原子比PE中活性大；PP比PE燃烧热小，与阻燃剂一开始共同起作用，PE分解温度高，后面才起作用；PP基材分解温度在227-247度之间，而PE在335-450度之间，阻燃剂分解温度在260度，PP与阻燃剂匹配性更好。

TPE线缆专用无卤阻燃剂FR32

TPE线缆专用无卤阻燃剂FR32
一、产品简介
FR32为在TPE中专用的无卤阻燃剂，产品完全符合欧盟RoHS环保指令和国内相关政策法规的要求，达到了目前国内外对阻燃材料无卤化、低烟无毒、绿色环保的要求。

同时，该产品具有良好的耐水性以及优异的加工性能等特点，完全符合电子、电气等诸多领域的应用条件。

本产品作为添加型阻燃剂，应用于阻燃要求为VW-1级的TPE中，阻燃效果优异。

二、各项性能指标
三、使用建议
TPE中添加23-25份阻燃剂达到VW-1级（UL 电线燃烧）。

四、储存及注意事项
储存于干燥、常温环境中，严防受潮、受热。

五、包装
25公斤/袋。

苏州安鸿泰新材料有限公司。

TPE与柔性聚苯醚PPE在无卤阻燃电线电缆中的应用

TPE与柔性聚苯醚PPE在无卤阻燃电线电缆中的应用柔性PPE产品简介热塑性弹性体（TPE）是一种兼有塑料和橡胶特性而且广泛应用的高分子材料。

热塑性弹性体的种类有很多，主要有苯乙烯类（TPS）、烯烃类（TPO）、交联烯烃类（TPV）、氯乙烯类（TPVC）、聚氨酯类（TPU）等。

它们具有优越的加工特性和机械性能，可以直接用挤出机挤出，简化了生产工艺，提高了生产效率，降低了生产成本和能耗。

热塑性弹性体由于具有优越的热塑性和柔软性，同时大部分热塑性弹性体又具有良好的电性能、耐候性和物理机械性能，因此它应用在电线电缆行业是一种优良的材料。

聚苯醚（PPE）是一种具有刚性分子链结构的耐高温热塑性树脂，最大的特点是在长期负荷下，具有优良的尺寸稳定性和突出的电绝缘性，使用温度范围广，可在－127～121℃范围内长期使用，具有优良的耐水、耐蒸汽性能，比重小，在五大工程塑料中比重最小。

制品具较高的拉伸强度和抗冲强度，抗蠕变性也好。

柔性聚苯醚是用PPE改性的热塑性弹性体，兼具聚苯醚和弹性体的性能，是一种综合性能优良的热塑性弹性体。

由于柔性聚苯醚是PPE的改性弹性体，属于PPE合金的一种，所以又称为柔性MPPE。

柔性MPPE的性能柔性MPPE既具有PPE的耐高温性能、电绝缘性能、耐水性、高机械性能，又具有弹性体的高弹性、易加工性。

由于PPE具有自阻燃性能，所以在其合金中加入一定的无卤阻燃剂既可以达到高级别阻燃效果。

相比较其他热塑性弹性体具有更高的应用价值。

柔性MPPE的应用柔性MPPE因其具有优良的性能，所以在普通的应用领域中并不常见，国内电子电器行业广泛应用的电子线护套料、绝缘料以及电子插头料90%以上采用PVC。

2006 年7月1日起，欧盟颁布法令禁止含卤素阻燃剂、重金属等某些有害物质的电子电器产品进入欧洲市场，此举对我国电子电器产品的出口产生了严重影响。

热塑性弹性体具有高弹性、高强度、低密度、易加工等特点，同时拥有良好的绝缘性、耐高低温性、抗疲劳性，手感好，无异味，成为了电子线领域替代 PVC 的首选材料，但是 TPE 的无卤阻燃是一个难题。

热塑性聚酯TPEE无卤阻燃剂YYFR-010A

热塑性聚酯TPEE无卤阻燃剂YYFR-010A产品简介YYFR-010A无卤阻燃剂是以磷、氮为主要阻燃元素的环保型热塑性聚酯弹性体TPEE阻燃剂，以成炭和膨胀机理起到阻燃作用。

白色粉末状，经过特殊的表面包覆处理，热稳定性高，不溶于水，无毒，不含卤素和重金属，符合欧盟环保法令要求。

阻燃TPEE料可以用于电线、电缆及其他防火部件，比重小，发烟量低，阻燃线材表面光滑，耐析出，耐迁移，电性能优异。

不含PTFE抗滴落剂，但客户可根据需要，添加0.2%左右的抗滴落剂。

可用于不同邵氏硬度等级TPEE 树脂的阻燃，达UL94-V0级或UL1581 VW-1级。

推荐用量TPEE不同牌号硬度差异比较大，对不同的硬度，YYFR-010A无卤阻燃剂的添加量不同，一般是硬度大的，需要阻燃剂少些，硬度小的，阻燃剂稍多些。

建议阻燃剂加量：25~30%左右。

加工工艺及注意事项（1）造粒前，保证TPEE充分干燥，干燥工艺100~110℃×5~3h。

因在加工高温环境下，水分会使TPEE酯类树脂发生水解反应，引起发泡，影响产品物性和外观。

（2）平行双螺杆挤出机温度170~220℃之间，抽真空。

温度过高，TPEE会发生降解，韧性损失很大，同时熔体黏度过低，不利于挤出造粒加工。

（3）TPEE牌号不同，邵氏硬度不同，熔融加工温度就要调整，硬度大的，加工温度稍高，硬度小的，温度稍低，主要以正常熔融混合和顺利拉条造粒为标准。

（4）可以添加黑色粉或者黑色母制黑色产品，不影响其阻燃性能。

（5）TPEE在酸性介质存在时，在高温下会降解。

在选择助剂时注意，不可与酸性助剂配合。

包装/储存25kg/袋，内铝塑复合防潮袋，外纸塑复合编织袋。

按一般化学品运输，储存于干燥阴凉处，避免阳光曝晒和雨淋。

开封后未使用完，应扎紧袋口，避免受潮。

无卤阻燃剂的原理与应用

无卤阻燃剂的原理与应用简介无卤阻燃剂是一种不含卤素元素的阻燃剂，具有环保、低毒性、低烟密度等特点。

本文将介绍无卤阻燃剂的原理和应用。

原理无卤阻燃剂主要通过以下几种机制来实现阻燃效果：1.水解稳定化机制：无卤阻燃剂在高温下开始分解，生成稳定的水合物，吸收热量并稀释可燃气体，从而降低火焰的温度。

2.产物屏蔽机制：无卤阻燃剂在高温下分解产生的气体可以包裹可燃气体，形成富含阻燃剂的炭层，阻止火势的传播。

3.化学吸收机制：无卤阻燃剂分解后的产物可以与可燃气体发生化学反应，形成高分子化合物，增加材料的阻燃性能。

4.涂覆作用机制：无卤阻燃剂可以在材料表面形成均匀的涂覆层，阻隔氧气和热量的传递，延缓火势的蔓延。

主要应用领域无卤阻燃剂广泛应用于以下领域：1.建筑材料：无卤阻燃剂可以添加到墙体、地板、屋顶等建筑材料中，提高其阻燃性能，增加建筑物的安全性。

2.电子电器：无卤阻燃剂广泛应用于电子电器行业，如电视、电脑、手机等产品中，可以防止电路板短路引发的火灾。

3.交通工具：无卤阻燃材料在汽车、火车、飞机等交通工具中的应用可以提高安全性，防止火灾事故的发生。

4.家居用品：无卤阻燃剂可以添加到床上用品、沙发、窗帘等家居用品中，提高其阻燃性能，保障家庭安全。

优点和注意事项无卤阻燃剂相比传统的卤素阻燃剂有以下优点：•环保：无卤阻燃剂不含有害的卤素元素，对环境没有负面影响。

•低毒性：无卤阻燃剂在燃烧过程中产生的烟雾和有毒气体较少，对人体的危害较小。

•低烟密度：无卤阻燃剂燃烧时产生的烟雾密度较低，可以提高人员疏散的效率。

•热稳定性：无卤阻燃剂具有良好的热稳定性，能够在高温下保持阻燃效果。

使用无卤阻燃剂时需要注意以下事项：•选择适合的无卤阻燃剂：根据具体材料和应用场景选择适合的无卤阻燃剂，以确保阻燃效果和安全性。

•正确使用和储存：无卤阻燃剂应按照使用说明进行正确使用和储存，避免误用或过量使用造成不必要的危险。

•注意产品质量：选择可靠的供应商和品牌，确保无卤阻燃剂的质量和性能符合要求。

TPE常用阻燃剂

TPE常用阻燃剂一、阻燃剂介绍阻燃剂种类很多，很难有一种方法进行分类，一般的分类如下：按是否含卤素分类：（1）含卤阻燃剂：溴系阻燃剂 DBDPO,TBBA及其共聚物；氯系阻燃剂环状芳香化合物；含卤磷酸系含卤素的磷酸酯类阻燃剂。

（2）无卤阻燃剂：磷系化合物；金属氢氧化物；硅系阻燃剂；磷氮系阻燃剂；按阻燃剂化学成份分类：（1）有机类：磷系阻燃剂磷酸酯,含磷多元醇, 含磷胺类；含氮化合物磷酸铵，碳酸铵硅系阻燃剂高分子阻燃剂氯化聚苯乙烯, 氯化聚氯乙烯,芳香族工程塑料，有机硅聚合物。

（2）无机类：水合金属化合物氢氧化铝，氢氧化镁；硅系阻燃剂其他无机阻燃剂硼系化合物,含锑、含钼化合物,锡酸锌。

目前无卤阻燃TPE材料广泛用的阻燃剂的是无卤阻燃添加剂，主要以磷系化合物和金属氢氧化物为主，还有硅系阻燃剂及磷氮系阻燃剂等。

二、磷系化合物阻燃剂阻燃机理：该类阻燃剂燃烧时生成的偏磷酸可形成稳定的多聚体，覆盖于复合材料表面隔绝氧和可燃物，起到阻燃作用，其阻燃效果优于溴化物，要达到同样的阻燃效果，溴化物用量为磷化物的4～7倍。

该类阻燃剂主要有磷酸酯和含卤磷酸酯及卤化磷等，广泛地用于环氧树脂、酚醛树脂、聚酯、聚碳酸酯、聚氨酯、聚氯乙烯、聚乙烯、聚丙烯、ABS等。

磷系阻燃剂大都是液体，主要用于PU、PVC等塑料。

小分子磷系阻燃剂的主要缺点是挥发性大、耐热性不高，目前正努力开发大分子量的化合物和齐聚物，如GreatLake公司的Firemacster836为卤化磷酸酯，含有磷、溴、氯，具有很低的粘度，特别适合用于浇注制品和PU软泡塑料中。

具有阻燃和增塑、阻燃和交联的多功能化是磷系阻燃剂发展的另一个主要方面，阻燃增塑剂特别是低温下增塑作用主要用于PVC制品中，如国内生产的二异丙苯磷酸酯。

阻燃交联剂是一些具有反应活性的含磷多元醇类，不仅可用作PU的反应型阻燃剂，而且还与溴系阻燃剂并用于环氧树脂中，可大大减少溴阻燃剂的用量。

磷系阻燃剂今后还要向低毒化发展，不仅解决产品本身的毒性，还要考虑燃烧分解产物的毒性以及废品的环境污染问题，甚至还要考虑生产、销售、贮运过程中的毒性问题。

一种无卤低烟阻燃TPE电缆料及制备方法[发明专利]

专利名称：一种无卤低烟阻燃TPE电缆料及制备方法专利类型：发明专利
发明人：杨杰
申请号：CN201810602967.5
申请日：20180612
公开号：CN108841196A
公开日：
20181120
专利内容由知识产权出版社提供
摘要：本发明公开了一种无卤低烟阻燃TPE电缆料及制备方法，具体为电缆材料技术领域。

所述的TPE电缆料包含以下重量份原料：TPE树脂50‑70份、聚烯烃树脂10‑30份、亚磷酸酯10‑15份、聚酰亚胺改性氧化石墨烯5‑8份、硼酸锌2‑5份、PE蜡3‑6份、氧化锌1‑2份、硅灰石粉5‑10份、碳纤维10‑12份、纳米碳化硼8‑10份、改性填料15‑18份、高效环保阻燃5‑8份、增塑剂1‑3份、相溶剂2‑5份。

制备的TPE电缆料具有较好的抗拉性，更高的介电强度及稳定性，且制备方法简单，无卤素原料，燃烧不会造成环境污染，阻燃性能优良，适合大范围推广应用。

申请人：杨杰
地址：400000 重庆市沙坪坝区沙坪坝正街174号
国籍：CN
更多信息请下载全文后查看。

TPE,TPU无卤阻燃配方及加工难题

TPE,TPU等弹性体无卤阻燃配方以及加工技术难题我公司的100A和100D的主要成分是一样。

100A加了抗滴落剂，适合于工程塑料PP和TPE注塑阻燃；100D没加抗滴落剂，适合于做阻燃TPE电线电缆料，表面更光滑。

400A适合做TPU电线电缆料，阻燃效果好。

建议配方：1.TPE的硬度90A左右V0级PP 30﹪ SEBS 20﹪阻燃剂100A或100D 38﹪白油10﹪其它助剂2﹪2. TPE的硬度75A左右V0级PP 20﹪ SEBS 20﹪阻燃剂100A或100D 40﹪白油18﹪其它助剂2﹪3. TPU的硬度90A左右V0级TPU 50﹪ SEBS 20﹪阻燃剂400A 20﹪白油8﹪其它助剂2﹪4. TPU的硬度50A左右V1级TPU 20﹪ SEBS 18﹪阻燃剂400A 30﹪白油30﹪其它助剂2﹪5. TPU的硬度70A左右V0级TPU 35﹪ SEBS 24﹪阻燃剂400A 26﹪白油19﹪其它助剂2﹪6. TPU的硬度90A左右V o或VW-1级TPU60﹪ SEBS 11﹪阻燃剂400A 20﹪白油8﹪其它助剂2﹪7. TPU的硬度95A左右V o或VW-1级TPU 81﹪阻燃剂400A 17﹪其它助剂2﹪8.对于硬度为50A的TPE来说，大部分生产厂家考虑到成本，通过加白油，来调节硬度，一般加白油30﹪，而我公司的100D用于硬度为50A的TPE阻燃，加入40﹪只能做V2级。

目前市面上很难找到能满足用于硬度为50A（TPE）、VO级或VW-1阻燃剂,更难找到硬度为50A、VO级或VW-1的TPE，这里面存在相容性、加工难等各种问题。

9.在满足成本、物理性能如硬度的要求，TPE尽可能增加PP的含量，降低白油的含量，这样成炭会好很多，阻燃效果会更好。

做TPU电线电缆阻燃，最好用聚酯型的。

10.最好用双螺杆机来做，这样混合均匀，塑化效果好，如果用单螺杆来做，最好先用密炼机塑化，然后再用单螺杆机做无卤阻燃剂在TPU/TPE在电线电缆领域的应用和技术难题1．价格不可否认的是无卤阻燃TPE/TPU产品价格真是高，是普通PVC的5倍以上。
