第二章投影的基本知识
第二章 投影的基本知识
Z W a'' O b'' Y
a ( b) YH
68
b' X O
b'' YW
X
A在B的正上方
H面重影，被挡 住的投影加( )
结论： ●X、Y分别相等，H面重影(H面投射线上)，Z大可见。 正上（下）方 ●X、Z分别相等，V面重影(V面投射线上)，Y大可见。 正前（后）方 ●Y、Z分别相等，W面重影(W面投射线上)，X大可见。 正左（右）方
间点重合，另两个投影分别在投影轴上。
60
例3、根据点的坐标，作出点的三面投影， 并想像该点的空间位置。 A(15,10,20)
a'
Z aZ
a''
aX
X a
15
a YW
O a YH
YW
YH
61
B(20,15,0)
Z
X
b'
O
b''
YW
b Y
H
62
C(20,0,20)
c'
Z
c''
X
c
b' a' X b
b"
O
YW
a
YH
因此 点A位于点B左、前、下方。
67
两点重影
▲重影点要判别其可见性，不可见的投影用括号括起来，以示 ▲当空间两点的两对坐标相等时，两点处于同一投射线上，在 区别。 该投射线的投影面上的投影重合在一起，称为该投影面的重影 a'' 点。 a'
V
a' b' A B
H a(b)
X a′ A aX H a aZ
第2章 投影的基本知识
投影的基本知识
本章学习目标
1．掌握投影的基本概念，了解投影 的种类。 2．掌握正投影的特性。 3．理解三面投影体系的建立，掌握 三面投影规律。
对工程图样的基本要求是能在一个平面上准确地表达物体的几何形状和大小。 园林工程中所用的图样都是按照一定的投影方法绘制出来的。
投影原 理 和 投 影方法是绘制投影图 的基础，只有掌握了 投影原理和投影方法， 才能绘制和识读各种 园林工程图样。 本章主 要 介 绍 正投影法的基本原理 和三面投影图的形成 及其基本画法。
图2-5
直线的正投影
图2-5
直线的正投影——立体图（1）
图2-5
直线的正投影——立体图（2）
图2-5
直线的正投影——直线的正投影
(3)．平面的正投影特性
（1）当平面平行于投影面时，其投影仍为平面，且 反映实形。 （2）当平面垂直于投影面时，其投影积聚为一直线。 （3）当平面倾斜于投影面时，其投影仍为平面，但 其面积缩小。 （4）平面上一直线的投影，必在该平面的投影上。 （5）平面上一直线分该平面的面积之比等于其投影 所分面积之比。
（1）斜投影 投影线倾斜于投影面时所作出的平行 投影，称为斜投影。 （2）正投影 投影线垂直于投影面时所作出的平行 投影，称为正投影。
图2-2
正投影
图2-3
平行投影
图2-3
平行投影——斜投影
图2-3
平行投影——正投影
2.2 正投影的基本特性
一、点、线、面的正投影特性
（1）．点的正投影特性
点的正投影仍为一点。
图2-6
平面的正投影
图2-6
平面的正投影——立体图（1）
图2-6
平面的正投影——立体图（2）
第二章 投影的基本知识
投影面平行线的投影图和投影特性见表2-1。
第 二 章 投 影 的 基 本 知 识
表2-1 投影面平行线的投影图和投影特性
第 二 章 投 影 的 基 本 知 识
（2）三面正投影图中的点、线、面符号 为了作图准确和便于校核，作图时可把所 画物体上的点、线、面用符号来标注（如图218所示）。 一般规定空间物体上的点用大写字母A、B、 C、D…或Ⅰ、Ⅱ、Ⅲ、Ⅳ…表示，面用P、Q、 R…表示。 点或面的投影用相应的小写字母表示。 直线不另注符号，用直线两端点的符号表 示，如AB直线的正面投影是a′b′。
第 二 章 投 影 的 基 本 知 识
从图中可以看出点的投影规律： （1）点的V面投影a′和H面投影a的连线垂直 于OX轴（aa′⊥ OX）。 （2）点的V面投影a′和W面投影a″的连线垂直于 OZ轴（a′a″⊥ OZ）。 （3）点的H面投影a到OX轴的距离等于点的W 面投影a″到OZ轴的距离（ aax=a″az )。 由此可见，在点的三面正投影图中，任何两 个投影都有一定的联系，因此，只要给出一点的 任意两个投影，就可以求出其第三个投影。
2.1 投影的概念
2.2 基本几何元素的投影
2.3 点、直线及平面的投影
第 二 章 投 影 的 基 本 知 识
2.1 投影的概念 2.1.1 投影的形成与分类
1.投影的形成 影子与投影概念的区别： （ 1 ）物体在光源的照射下会出现影子。如图 2-1（a）。 （ 2 ）光源发出的光线，透过形体而将各个顶 点和各条侧棱都在平面 P上投落它们的影，这些 点和线的影将组成一个能够反映出形体各部分 形状的图形，这个图形称为形体的投影。如图21（b）。
第 二 章 投 影 的 基 本 知 识
（a）中心投影
投影的基本知识
第2章 投影的基本知识2．1投影法概述2．1．1投影的概念在日常生活中，人们经常可以看到，物体在日光或灯光的照射下，就会在地面或墙面上留下影子，如图2-1a 所示。
人们对自然界的这一物理现象经过科学的抽象，逐步归纳概括，就形成了投影方法。
在图2-1b 中，把光源抽象为一点，称为投射中心，把光线抽象为投射线，把物体抽象为形体（只研究其形状、大小、位置，而不考虑它的物理性质和化学性质的物体），把地面抽象为投影面，即假设光线能穿透物体，而将物体表面上的各个点和线都在承接影子的平面上落下它们的投影，从而使这些点、线的投影组成能够反映物体形状的投影图。
这种把空间形体转化为平面图形的a)影子b)投影a)影子 b)投影图2-1 影子与投影 要产生投影必须具备：投射线、形体、投影面，这是投影的三要素。
2．1．2投影的分类根据投射线之间的相互关系，可将投影法分为中心投影法和平行投影法。
1．中心投影法当投射中心S 在有限的距离内，所有的投射线都汇交于一点，这种方法所得到的投影，称为中心投影，如图2-2所示。
在此条件下，物体投影的大小，随物体距离投射中心S 及投影面P 的远近的变化而变化，因此，用中心投影法得到物体的投影不能反映该物体真实形状和大小。
图2-2 中心投影2．平行投影法把投射中心S 移到离投影面无限远处，则投射线可看成互相平行，由此产生的投影称为平行投影。
因其投射线互相平行，所得投影的大小与物体离投影中心及投影面的远近均无关。
在平行投影中，根据投射线与投影面之间是否垂直，又分为斜投影和正投影两种：投射线与投影面倾斜时称为斜投影，如图2-3a 所示；投射线与投影面垂直时称为正投影，如图2-3b 所示。
a)斜投影法b)正投影法a)斜投影法 b)正投影法图2-3 平行投影2．1．3平行投影的特性 1．同素性在通常情况下，直线或平面不平行（垂直）于投影面，因而点的投影仍是点，直线的投影仍是直线。
这一性质称为同素性。
投影的基本知识
第二章投影的基本知识一、投影概念在投影面上作出物体投影的方法，称为投影法。
二、投影的分类投影法分为两类：中心投影法和平行投影法。
.中心投影法所有投影线都相交于投影中心的投影方法。
平行投影法由互相平行的投影线在投影面上作出物体投影的方法。
按投影线与投影面是否垂直，可分为斜投影法和正投影法两种。
(1)斜投影法：投影线倾斜于投影面的平行投影法。
(2)正投影法：投影线垂直于投影面的平行投影法。
特点：其投影反映了物体的真实形状和大小，并且与物体到投影面的距离无关。
所以建筑图样一般均采用这种投影法绘制，所得的投影称为正投影，简称投影。
1、正投影法概念：投影线垂直于投影面的平行投影法。
2 、正投影的基本特性：1）真实性----平行于投影面的物体，投影反映实形；2）积聚性----垂直投影面的平面或直线，其投影积聚成直线或一点；3）类似性----物体上的平面与投影面倾斜时，其投影为缩小的类似形；4）从属性---- 直线或平面上的点，其投影仍在直线或平面的投影上。
真实性、积聚性、类似性和从属性是正投影的四个重要特性，在画图和读图中将经常用到，必须牢固掌握。
三、三面投影图1、三面投影图的形成我们将形体正放在三个互相垂直的投影面之间，并分别向三个投影面进行投影，就能得到该形体在三个投影面上的投影图，将这三个投影图结合起来观察，就能准确地反映出该形体的形状和大小。
这三个互相垂直的投影面分别为水平投影面（或称H面，用字母H表示）、正立投影面（或称V 面，用字母V表示）和侧立投影面（或称W面，用字母W表示）。
这三个投影面组合起来就构成了三面投影体系（三投影面体系）。
三个投影面两两相交构成的三条轴称为OX、OY、OZ轴，且OX⊥OY⊥OZ，三条轴的交点O称为原点。
形体在三个投影面上的投影分别称为水平投影、正面投影和侧面投影。
注：OX轴的正方向为水平向左，OY轴的正方向为正对观察者，OZ轴的正方向为铅直向上。
2、三面投影图的展开因为形体的三个投影分别在三个不共面的平面上，因此无法绘制在同一平面图纸上，为此，需将三个投影面进行展开，使其共面。
第二章 投影的基本知识

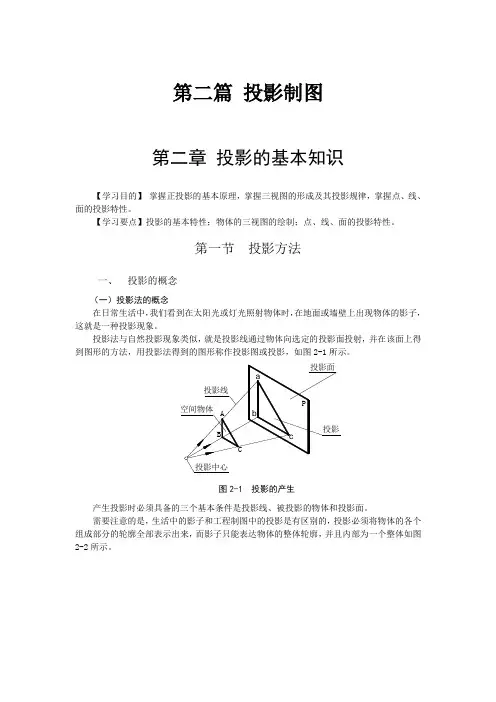

第二篇投影制图第二章投影的基本知识【学习目的】掌握正投影的基本原理，掌握三视图的形成及其投影规律，掌握点、线、面的投影特性。
【学习要点】投影的基本特性；物体的三视图的绘制；点、线、面的投影特性。
第一节投影方法一、投影的概念（一）投影法的概念在日常生活中，我们看到在太阳光或灯光照射物体时，在地面或墙壁上出现物体的影子，这就是一种投影现象。
投影法与自然投影现象类似，就是投影线通过物体向选定的投影面投射，并在该面上得到图形的方法，用投影法得到的图形称作投影图或投影，如图2-1所示。
图2-1 投影的产生产生投影时必须具备的三个基本条件是投影线、被投影的物体和投影面。
需要注意的是，生活中的影子和工程制图中的投影是有区别的，投影必须将物体的各个组成部分的轮廓全部表示出来，而影子只能表达物体的整体轮廓，并且内部为一个整体如图2-2所示。
(a)影子 (b)投影图2-2 投影与影子的区别二、 投影法分类根据投影线与投影面的相对位置的不同，投影法分为两种。
（一） 中心投影法投影线从一点出发，经过空间物体，在投影面上得到投影的方法（投影中心位于有限远处），如图2-3所示。
图2-3 中心投影法缺点：中心投影不能真实地反映物体的大小和形状，不适合用于绘制水利工程图样。
优点：中心投影法绘制的直观图立体感较强，适用于绘制水利工程建筑物的透视图。
（二） 平行投影法投影线相互平行经过空间物体，在投影面上得到投影的方法（投影中心位于无限远处），称为平行投影法。
平行投影法根据投影线与投影面的角度不同,又分为正投影法和斜投影法，如图2-4所示。
（a ）为斜投影法，（b ）为正投影法。
(b)(a)图2-4 平行投影法优点：正投影法能够表达物体的真实形状和大小，作图方法也较简单，所以广泛用于绘制工程图样。
正投影法斜投影法在以后的章节中，我们所讲述的投影都是指的正投影。
三、投影的特性（一）真实性平行于投影面的直线段或平面图形，在该投影面上的投影反映了该直线段或者平面图形的实长或实形，这种投影特性称为真实性，如图2-5所示。
投影的基本知识
3．类似收缩性 当直线或平面既不平行于投影面， 当直线或平面既不平行于投影面，又不平行于投 影线时，其投影小于实长或实形，但与原形类似。 影线时，其投影小于实长或实形，但与原形类似。 4．平行性 互相平行的两直线在同一投影面上的投影保持平 行。 5．从属性 若点在直线上，则点的投影必在直线的投影上。 若点在直线上，则点的投影必在直线的投影上。
6．定比性 直线上两线段长度之比等于该两线段投影的长度 之比。 之比。两平行线段的长度之比等于它们的投影长 度之比。 度之比规律
如图2-4所示是三个形状不同的物体， 如图 所示是三个形状不同的物体，它们在同一个 所示是三个形状不同的物体 投影面上的投影是相同的。 投影面上的投影是相同的。很明显若不附加其它说 仅凭这一个投影面上的投影， 明，仅凭这一个投影面上的投影，是不能表示物体 的形状和大小的。 的形状和大小的。
图2-1 中心投影法
2.平行投影法 2.平行投影法 投影线相互平行的投影法成为平行投影法， 投影线相互平行的投影法成为平行投影法，如 根据投射线与投影面的角度不同， 图2-2。根据投射线与投影面的角度不同，又 分为正投影法 斜投影法 正投影法与 分为正投影法与斜投影法。 （1）正投影法：投射线与投影面相垂直的平 正投影法： 行投影法（ 行投影法（图a）。 正投影法是工程制图中广泛应用的方法。 正投影法是工程制图中广泛应用的方法。正投 影法是本课程研究的主要对象。 影法是本课程研究的主要对象。以后所说的投 如无特别说明均指正投影。 影，如无特别说明均指正投影。
在投影法中： 在投影法中： 向物体投射的光线，称为投影线； 向物体投射的光线，称为投影线； 投影线 出现影像的平面，称为投影面； 出现影像的平面，称为投影面； 投影面 所得影像的集合轮廓则称为投影或投影图。 所得影像的集合轮廓则称为投影或投影图。 投影
第二章 投影的基础知识
第二章 投影的基本知识
图2-16 两点间的相对位置
第二章 投影的基本知识
图2-5 类似性
第二章 投影的基本知识
2.2 物体的三面视图
图2-6 一个视图不能反映物体的形状
第二章 投影的基本知识 2.2.1 三视图的形成 1． 三投影面体系
互相垂直相交的三个投影面，称为三投影面体系，如图27所示。 它们分别是：
正立投影面：直立在观察者正对面的投影面，简称正面， 用字母V表示； 水平投影面：水平位置的投影面，简称水平面，用字母 H 表示； 侧立投影面：直立在右侧面的投影面，简称侧面，用字母 W表示。
上不画投影面的边框线和投影轴，如图2-8(d)所示。
第二章 投影的基本知识
2.2.2 三视图之间的对应关系
将投影面展开到一个平面上后，各视图必须有规则的配置， 并相互之间形成一定的对应关系，如图2-9 所示。
第二章 投影的基本知识 1．位置关系 以主视图为准，俯视图在主视图的正下方，左视图在主视 图的正右方。 画三视图时必须按以上的投影关系配置。
图2-10 保持宽相等的三种画法
第二章 投影的基本知识
例2-1
以图2-11 所示物体为例，说明画三视图的方法和
步骤， 如图2-12所示。
图2-11 轴测图
第二章 投影的基本知识
图2-12 三视图的画图步骤 (a) 选主视图， 画基准线; (b) 先从主视图画起; (c) 根据尺寸关系， 逐一画全三个视图; (d) 加深、 擦去作图线， 完成三视图
第2章投影的基本知识
第2章投影的基本知识2.1 投影法各种建筑物和机械都是根据工程图样施工、制造的。
工程图样必须准确地表达它们的形状、大小、材料和技术要求2.1.1 投影概念光线（阳光活灯光）照射物体，在墙面或地面上就会产生影子，影子只能反映物体的外形轮廓，而能表达出物体的形状和内部结构，这就是日常生活中经常看到的影子现象。
人们对这种自然现象进行科学地抽象总结，逐步形成了用投影来表示物体形状和大小地方法，即投影法。
投影法就是投射线通过物体，向选定的平面投影，并在该平面上得到图形的方法。
如图2-1所示。
图中光源S称为投影中心，从光源发出的光线称为投射线，落影的平面H称为投影面，平面H上产生的图形称为投影。
投影线、被投射物体和投影面是形成投影的三个必要条件，缺一不可，称为投影三要素。
制图标准规定空间几何元素用大写字母表示，其投影用相应的小写字母表示。
投影和影子是有区别的，影子是漆黑一团的，只能反映物体的外形轮廓，而投影可以将组成物体的各个表面和各棱线进行完整清晰的表达。
如图2-2所示：2.1.2 投影法的分类根据投射线之间的相互位置关系不同，投影法可分为中心投影法和平行投影法两大类。
1.中心投影法所有的投射线均汇交于一点的投影法称为中心投影法。
如图2-1所示。
中心投影法主要用来画透视图。
如图2.4（a）所示。
2.平行投影法如果将投影中心移到无穷远处，从投影中心发射出的投影线可看作是相互平行的，投射线相互平行的投影法称为平行投影法。
如图2-3所示。
平行投影法主要用来画轴测图。
如图2-4（b）所示。
在平行投影法中，根据投影射线与投影面的相对位置不同，又分为正投影法和斜投影法两种。
（1）正投影法：相互平行的投射线与投影面垂直的投影法称为正投影法。
根据正投影法所画出的图形称为正投影图，简称正投影。
如图2-3（a）所示。
（2）斜投影法：相互平行的投影线与投影面倾斜的投影法称为斜投影法。
根据投影法所画出的图形称为斜投影图，简称斜投影。
第二章投影的基本知识
相应空间点的投影
2.1.2.2 平行投影法
如果把中心投影法的投影中心移至无穷远处， 则各投影线成为相互平行的直线，这种投影法称为 平行投影法。
S S
H
H
正投影法 投影方向S 垂直于投影面H
斜投影法 投影方向S 倾斜于投影面H
2.1.3 工程上常用的几种图示法
1.正投影
2.轴测投影 3.透视投影
4.标高投影
中心投影法： 投影线均通过投影中心。 投影特性：
投影中心
S A B a b c
投影线
C
如改变△ABC与投影中心 投影面H 或投影面之间的距离，则其 投影△abc的大小也随之改 变，度量性较差。
在投影中心确定的情况下，空 间的一个点在投影面上只存在唯 一一个投影。
投影
规定
大写字母表示空间点 小写字母表示
2.2.1.5相仿性
一般情况下，平面形的投影都要发生变形，但投影形状总 与原形相仿，即平面投影后，其投影形状与原形的边数相同 、平行性相同、凸凹性相同及边的直线或曲线性质不变。
伸缩系数k：投影长与线段原长之比
k=ab/AB=cosα
特殊情况下，平行投影还具有以下性质
1.积聚性： 当直线平行于投影方向S时，直线的投影 为点；当平行图形平行于投影方向S时，其投 影为直线。
第二章 投影的基本知识
§2－1 投影概念
2.1.1 影子和投影 物体在光源的照射下会出现影子。
投影的方法就是从这一自然现象 抽象出来，并随着科学技术的发展 而发展起来的。
2.1.2 投影的分类
常用的投影法有两大类：
中心投影法和平行投影法。
投影法
中心投影法
平行投影法 正投影法
斜投影法
第二章 投影的基本知识
长对正、高平齐、 长对正、高平齐、宽相等
高
高
长
宽
长
宽
上
上
上 左 后 右
前 右 下 后
左 前 下
左 下
后 前 左 上 右 前
V面投影图反映形体的上、下和左、右的情况，不反映前、后情况；H面投影图反 映形体的前、后和左、右的情况，不反映上、下情况；W面投影图反映形体的上、下 和前、后情况，不反映左、右情况。
投 射 线 方 向
90°
a c
b
3、斜投影法 、
投 射 线 方 向
a c
b
≠90°
2.1.2工程上常用的投影图 2.1.2工程上常用的投影图
• 1.多面正投影图 1.多面正投影图 • 2.轴测投影图 2.轴测投影图 • 3.标高投影图 3.标高投影图 • 4.透视投影图 4.透视投影图
（1）多面正投影
度量性、相仿性、积聚性、平行性、定比性
1．度量性
d c a b a b
c
2．相仿性
d a c b a b
Байду номын сангаас
c
3．积聚性
E
F M
a(c)(b)
d(a)
e
m
f
c(b)
4．平行性
a
c b d
a b
d c
f e
5．定比性 ．
C B C A B a c b a c b (a) (b) d A D
(1) 直线上两线段长度之比等于两线段投影的长度之比 (2) 相互平行的两直线在同一投影面上的平行投影保持 平行．这种特性称为平行性。两平行线段的长度之比， 平行．这种特性称为平行性。两平行线段的长度之比，等 于它们的平行投影的长度之比。 于它们的平行投影的长度之比。
第二章投影法的基本知识
c a
O
b
例 已知点C在线段AB上，求点C的正面投影。
V
b
b
c
B
c
X
a
C
A
O
X
a
b
a
c
c
b
H
a
cb ac
O
五、两直线的相对位置
1.平行两直线
d b
c
D
a
B
a
X A
X CO
b
b
a
c
d b c
O d b c
a
（1）两平行直线在同一投影面上的投影仍平行。 反之，若两直 线在同一投影面上的投影相互平行，则该两直线平行。
就反映了点的坐标值，其投影与坐标值之间存在着对应关系。
2.3点的直角坐标表示法
侧面投影反映Y、 Z值。
水平投影反映X、Y值。 正面投影反映X、Z值。
特殊点的投影 投影面上的点
例1 已知点A的正面与侧面投影，求点A的水平投影。
a
Z
a
X
O
YW
a
YH
3.两点相对位置 上
下
后前
左
右
3.1两点的相对位置（续）
V
P B
铅垂面
c a
W
b
c a
b
A
a b
H
C PH c
a c
b 投影特性：1、 水平投影abc积聚为一条直线
2 、正面投影 abc、 侧面投影abc为ABC的类似形
3 、 abc与OX、 OY的夹角反映、角的真实大小
V
b
QV
a
A
c
C
正垂面
W a
第二章投影法基本知识
积聚性：当一线段与投影面垂直时，其正投影积聚为一
点；当一平面图形与投影面垂直时，其正投影积聚为 一直线。
积聚性
类似性：当一线段与投影面倾斜时，其正投影为缩短
的线段； 当一平面图形与投影面倾斜时，其正投影 为缩小的类似图形。
类似性
§2-2 三视图的形成及其对应关系
根据国标规定，用正投影法绘制出物体的图形称为视图。 下图表示的是三个不同形体，在一个投影面上的视图却是完 全相同的。
1、主视图—从前向后投射，在V 面上所得的视图。
2、俯视图—从上向下投射，在H 面上所得的视图。
3、左视图—从左向右投射，在W 面上所得的视图。
三视图的形成
三投影面的展开
V面保持不动，H面绕OX轴向下旋转90°，W面绕 OZ轴向右旋转90°，这样V、H和W三个投影面就摊 平在了同一平面上。
水 平 投 影 面 和侧立投影 面旋转后，OY轴被分成两 条，分别用OYh和OYw 表 示 。
注意：
要细心，不要把点对错了。
§2-4 直线的投影
二、各种位置直线的投影
根据直线在三投影面体系中对投影面的相对位置不同，将
直线分为：
投影面平行线 投影面垂直线
特殊位置直线
投影面倾斜线
一般位置直线
1、一般位置直线 定义：与三个投影面均成倾斜的直线
直线与 H、V、W 投影面的倾角分别用 α、β、γ表示，见图 中的标注。
即 ac:cb=a'c':c'b'=a''c'':c''b''=k
例: 判断图中点是否在直线上。
作图分析： ⑴由于AB直线为一般位置。而给出 的C点的两投影分别在AB线的同面投 影上，故可认定C点从属于AB直线。
水利工程制图(高职)-第2章 投影的基本知识
投影概念
投射线通过物体向选定的平面 投射，来自在该平面获得图形的 方法。在投影法中
光线——投影线 地面——投影面 影子——投影
投影法的分类
中心投影法－投影线从一点发出
投影法的分类
平行投影法－投影线相互平行，分以下2种
– 斜投影－投影线倾斜于投影面 – 正投影－投影线垂直于投影面
投影法小结
投影法
正视图－从前向后看得到的图形 俯视图－从上向下看得到的图形 左视图－从左向右看得到的图形
Tips：先轮廓后平行面、垂直面，最后倾斜面； 先整体后切割。
平面体三视图练习
四棱柱
简单体三视图
简单体三视图
第二章 投影的基本知识
第2章 投影的基本知识
2.1 投影概 念
2.2正投影法 的三个基本
特性
2.3 三视图 的形成
2.4 三视图 的画法
投影法概念
三视图的形 成
三视图的投 影规律
三视图与物 体位置的对
应关系
投影现象
物体在灯光或阳光下会产生影子，这种现象 就是投影。
人们在实践中对影子和物体之间的关系进行 分析并加以科学的抽象，逐步形成了投影的 方法。
三视图形成
将物体置于三投影面中，分别向各投影面 投影得到三视图。
正视图－从前向后投影 俯视图－从上向下投影 左视图－从左向右投影
投影面展开
投影面展开
三视图的投影规律
正视图与俯视图——长对正 正视图与左视图——高平齐 俯视图与左视图——宽相等
三视图画法
实际作三视图时，正对投影面看物体，画出看到的物 体轮廓
多面视图
单面视图不能唯一确定物体的形状。
工程上采用多 面视图来表达 物体，常用三 面视图，简称 三视图。
投影的基本知识
它们的投影 有何特性？
立体上的投影面平行线
投影面平行线的投影： 水平线
a' b´ Z Z b" a" V a´ b´
X
b
O
YW
β
X Υ
b″ Υ O β b W a″
Υ a
β
YH
a H
水平线投影特性：
Y
（1）直线的水平投影反映直线的实长，且反映β、Υ角的实 形；
（2）直线的V投影（a´b´）平行OX轴，W投影（a″b ″） 平行OYW轴,均小于实长。
Z V a′ aZ W Z aZ
a〞
a′
a〞
X
aX a H
O
aY aY
YW
X
aX a
O
aY
aY
YW
YH
YH
点的三面投影特性：
1.点的正面投影和水平投影连线必垂直于OX轴，即aa′⊥OX轴。 2.点的正面投影和侧面投影连线必垂直于 OZ轴，即a′a″⊥OZ轴。 3.点的水平投影到OX轴的距离等于该点的侧面投影到OZ轴的距离，即aa X ⊥a″a Z 。
3.平行性
空间两条直线平行，则两平行直线的 投影一般仍平行。
AB∥CD=ab∥cd
4.定比性
点分直线所成的比例，等于点的投影分直线的投影所成的 比例。
AC/BC = ac/bc
5.积聚性
当直线平行于投射方向 时，直线的投 影为点；当平面平行于投射方向时，其投 影为直线。这一性质称为积聚性。
6.显实性（全等性）
O
Z
b′ b″ a″ c″
X
b″ c″ a″
O YW
c′ a′
a
c
b
