DR结构、原理及故障分析

合集下载

DR设备的常见故障分析

DR设备的常见故障分析

DR设备的几种常见故障及维修方法探讨南京医科大学第一附属医院江苏省人民医院放射科210029陈桂林DR(digital radiography)是数字化摄影的简称,是在高频X线机的基础上,加上一块平板探测器,和图像采集处理软件整合而成。

具体的说,DR系统是由电子暗盒、扫描控制器、系统控制器、影像监示器等组成,是直接将X线光子通过电子暗盒转换为数字化图像,是一种广义上的直接数字化X线摄影。

而狭义上的直接数字化摄影即DDR(DirectDigital Radiography),通常指采用平板探测器的影像直接转换技术的数字放射摄影,是真正意义上的直接数字化X射线摄影系统.按照探测器类型主要分为非晶硅平板DR(主流)、非晶硒平板DR和CCD DR(主流);按照机架结构分为悬吊DR和立柱(UC 臂)DR.在我国,DR设备(数字化X光机)在医疗事业中发挥了十分重要的作用,但是其使用过程却一直被人们所忽视。

本文正是基于此原因,重点针对常见故障及解决方法相关内容进行分析论述,从使用过程以及常见的问题到具体的故障诊断以及维修等进行系统论述,以此为相关工作人员的使用提供科学的方法.维修DR时可根据故障现象进行分段维修。

这里介绍几个常见故障和维修方法。

1、曝光后不出图像。

对此故障,可从两方面下手.首先是检查发生器有没有出射线.如果没有就检查发生器这边。

例如手闸开关是否坏了,发生器是否存在故障(可单独打开发生器软件查看),球管是否有问题。

发生器可正常曝光的情况下,就应该检查平板这边.比如平板的连接是否正常(网线或光纤是否连接正确),或者平板的同步信号(曝光使能信号)是否正常。

从这两方面找故障,就可以找到故障。

2、图像不清晰随着使用时间的延长,图像会变得没有原来清晰。

这种问题的原因一般是由于平板老化引起或者球管出的剂量不足造成。

对机器定期进行保养可以有效防止平板老化速度,平板一般要求每6个月校准一次。

球管剂量不足的原因有:1 、KV不够,检查发生器高压部分。

dr的工作原理

dr的工作原理

dr的工作原理
DR(Disaster Recovery)是一种计划和流程,旨在恢复业务运营和数据访问的能力,当发生灾难性事件时造成了业务中断或数据丢失。

其工作原理如下:
1. 评估风险和业务需求:DR的第一步是评估可能的风险和业务需求,以便设计合适的恢复计划。

通过识别关键业务系统和数据,确定其可接受的中断时间和数据恢复点目标。

2. 制定DR策略和计划:根据风险和业务需求,制定恢复策略和计划。

这可能包括备份数据、部署冗余系统和资源、制定响应策略以及培训员工等。

3. 实施备份和数据复制:根据DR计划,定期备份数据,以确保其可在灾难发生时恢复。

备份数据可以存储在远程位置以提高安全性,并通过数据复制技术将数据复制到备用位置,以实现数据的实时或接近实时复制。

4. 建立备用系统和环境:为了在业务中断时继续运营,需要建立备用系统和环境。

这可能包括备用服务器、存储设备、网络设备和应用程序等,以确保业务可以迅速恢复。

5. 测试和演练:为了验证DR计划的有效性并提高响应能力,定期进行测试和演练。

通过模拟灾难和测试恢复流程,可以发现潜在问题并进行改进。

6. 持续监测和更新:DR计划需要持续监测和更新,以适应业
务环境的变化和新的威胁。

定期审查和测试DR策略和计划是确保其有效性的重要步骤。

通过上述工作原理,DR可以确保组织在遭受灾难性事件时能够迅速、有效地恢复业务运营和数据访问,减轻损失并保护组织的可持续发展。

dr成像原理

dr成像原理

dr成像原理
DR成像原理是一种医学成像技术,通过使用射线并结合计算
机处理,将人体内部的结构以图像的形式显示出来。

具体来说,DR成像是通过将X射线通过患者体内,然后将穿过患者身体
的射线转化为电信号,再由计算机处理成最终的图像。

在DR成像中,射线通过患者体内时会与不同的组织和结构产
生不同的相互作用,进而产生不同的吸收和散射。

这些相互作用会使射线通过患者体内的强度发生变化。

DR系统通过使用
探测器来测量通过患者体内射线的强度,然后将其转化为电信号。

这些电信号会被发送到计算机中进行处理。

在计算机中,通过对电信号的分析和处理,可以生成高质量的图像。

图像中的不同灰度级表示不同的组织密度和结构特征。

这样,医生就可以通过观察图像来诊断疾病、检测损伤或评估治疗效果。

DR成像相比于传统的胶片成像具有许多优点。

首先,DR成
像使用数字技术,可以将图像直接传输到计算机上,便于存储、分享和传输。

其次,DR成像具有更高的灵敏度和动态范围,
可以提供更高质量的图像。

此外,DR成像具有更短的曝光时间,减少了患者接受辐射的风险。

综上所述,DR成像原理通过使用射线和计算机处理,能够将
人体内部的结构以图像的形式显示出来。

这一技术在临床诊断中有重要的应用价值,并且逐渐替代了传统的胶片成像。

DR结构原理及故障分析

DR结构原理及故障分析

DR结构原理及故障分析DR结构(Disaster Recovery Structure)是指为了应对灾难事件而建立的一套完备的体系,包括灾难恢复计划、设备、网络、应用系统等多个方面的内容,旨在保障组织的业务连续性和数据安全。

DR结构的原理可以总结为以下几点:1.备份和恢复:DR结构的核心是对组织重要数据和系统进行备份和恢复,以便在灾难发生时能够迅速恢复业务。

备份可以通过本地备份、异地备份或云备份等方式进行,恢复可以通过备份软件、恢复工具和虚拟化技术等手段实现。

2.多地点存储:DR结构通常将数据和系统分布在多个地点,以保证在一地发生灾难时,其他地点的系统能够继续运作。

这种分布方式可以通过数据中心、辅助机房或云服务提供商来实施。

3.冗余和故障切换:DR结构通过引入冗余技术,如冗余服务器、冗余网络和冗余存储等,来提高系统的可用性和可靠性。

当主系统发生故障时,DR结构可以自动或手动切换到备用系统,以保证业务的连续性。

4.测试和演练:DR结构需要定期进行测试和演练,以验证备份和恢复的可行性和有效性。

测试可以包括全面恢复测试、部分恢复测试和模拟实际灾难的应急演练等,以发现和修复潜在的问题。

DR结构的故障分析主要包括以下几个方面:1.设备故障:DR结构中使用的各种设备,如服务器、网络设备和存储设备等,可能会发生硬件故障。

故障的原因可以是设备老化、短路、电源故障等,需要通过设备监控和管理系统及时进行故障诊断和修复。

2.网络故障:DR结构中的网络设备和连接通路等也可能出现故障,导致数据传输中断或延迟,影响系统的恢复能力。

网络故障的原因可以是线缆损坏、交换机故障等,需要有网络监控和故障切换机制来解决。

3.数据丢失:备份数据的过程中可能会出现误删、格式化或传输错误等问题,导致备份数据丢失或损坏,无法进行有效的恢复。

为了避免数据丢失的故障,需要建立完善的备份策略和数据完整性检测机制。

4.人为失误:DR结构中的故障也可能是由于人为操作不当造成的,如误操作、配置错误等。

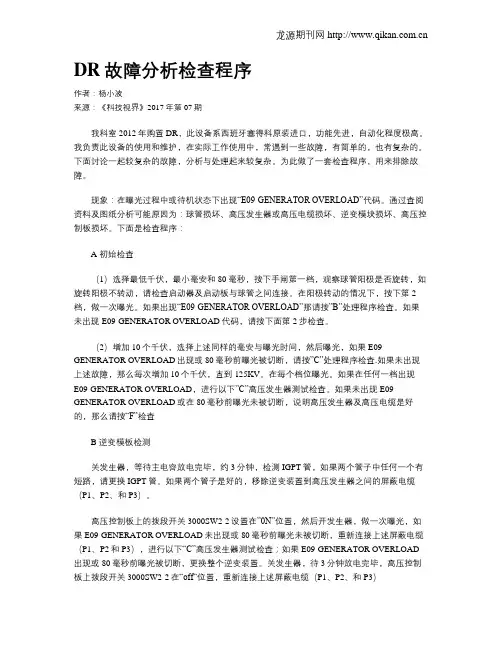

DR故障分析检查程序

DR故障分析检查程序

DR故障分析检查程序作者:杨小波来源:《科技视界》2017年第07期我科室2012年购置DR,此设备系西班牙塞得科原装进口,功能先进,自动化程度极高。

我负责此设备的使用和维护,在实际工作使用中,常遇到一些故障,有简单的,也有复杂的。

下面讨论一起较复杂的故障,分析与处理起来较复杂。

为此做了一套检查程序,用来排除故障。

现象:在曝光过程中或待机状态下出现“E09-GENERATOR OVERLOAD”代码。

通过查阅资料及图纸分析可能原因为:球管损坏、高压发生器或高压电缆损坏、逆变模块损坏、高压控制板损坏。

下面是检查程序:A 初始检查(1)选择最低千伏,最小毫安和80毫秒,按下手闸第一档,观察球管阳极是否旋转,如旋转阳极不转动,请检查启动器及启动板与球管之间连接。

在阳极转动的情况下,按下第2档,做一次曝光。

如果出现“E09-GENERATOR OVERLOAD”那请按”B”处理程序检查。

如果未出现E09-GENERATOR OVERLOAD代码,请按下面第2步检查。

(2)增加10个千伏,选择上述同样的毫安与曝光时间,然后曝光,如果E09-GENERATOR OVERLOAD出现或80毫秒前曝光被切断,请按”C”处理程序检查.如果未出现上述故障,那么每次增加10个千伏,直到125KV。

在每个档位曝光。

如果在任何一档出现E09-GENERATOR OVERLOAD,进行以下”C”高压发生器测试检查。

如果未出现E09-GENERATOR OVERLOAD或在80毫秒前曝光未被切断,说明高压发生器及高压电缆是好的,那么请按“F”检查B 逆变模板检测关发生器,等待主电容放电完毕,约3分钟,检测IGPT管,如果两个管子中任何一个有短路,请更换IGPT管。

如果两个管子是好的,移除逆变装置到高压发生器之间的屏蔽电缆(P1、P2、和P3)。

高压控制板上的拨段开关3000SW2-2设置在”0N”位置,然后开发生器,做一次曝光,如果E09-GENERATOR OVERLOAD未出现或80毫秒前曝光未被切断,重新连接上述屏蔽电缆(P1、P2和P3),进行以下“C”高压发生器测试检查;如果E09-GENERATOR OVERLOAD 出现或80毫秒前曝光被切断,更换整个逆变装置。

DR的原理及应用

DR的原理及应用

DR的原理及应用DR(Digital Radiography)是一种数字放射成像技术,一般用于医学影像学领域,能够快速获取高质量的X射线影像,并利用计算机进行图像处理和分析。

DR技术的原理是将传统的X射线胶片曝光和显影过程替换为数字传感器的成像过程。

本文将详细介绍DR技术的原理与应用。

DR技术的原理主要有两种类型:直接成像和间接成像。

直接成像是指在数字传感器上直接形成图像,常用的直接成像传感器有:薄透明探测器、光电二极管、硒基传感器等。

这些直接成像传感器将X射线能量转化为电荷信号,然后通过放大和数字化转换,最终形成数字图像。

间接成像是指利用间接转化器将X射线能量转化为可见光信号,然后再通过传感器拍摄可见光信号形成数字图像。

最常见的间接成像传感器是闪烁体。

在闪烁体内,X射线能量与闪烁材料相互作用,释放出能量,产生可见光。

然后,光敏传感器捕捉这些光信号并转化为电信号,再通过数字化进行处理。

DR技术在医学影像学领域有广泛的应用。

首先,DR技术能够提供高质量的图像。

相比传统的X射线胶片,DR技术能够快速获取高分辨率、高对比度的影像,大大提高了影像的质量。

其次,DR技术还具备可视化物体的内部结构的能力。

通过DR技术,医生可以更准确地诊断和治疗病症。

此外,DR技术还能够减少X射线曝光时间,从而减少患者暴露在辐射中的时间。

这对于需要多次检查的患者来说是特别重要的。

DR技术的应用广泛,包括以下几个方面:1.临床应用:DR技术在医院临床影像科用于骨骼、肺部、胸部、腹部、头部等各个部位的X射线检查。

通过DR技术,医生可以观察到骨骼、器官、软组织和病变等情况,从而进行准确的诊断和治疗。

2.牙科应用:DR技术在牙科领域也有重要的应用。

传统的牙科X射线胶片需要显影和冲洗的过程,而DR技术可以将图像直接呈现在计算机屏幕上,不仅方便了牙医的操作,而且还提供了更高质量的影像。

3.非破坏检测:DR技术在材料科学和工业生产中有广泛的应用,特别是在非破坏检测中。

双立柱dr的介绍

双立柱dr的介绍

双立柱dr的介绍1.引言1.1 概述双立柱DR(Dual Axis Rocker)是一种先进的机械结构,用于实现精确的定位和控制。

其设计灵感来源于人类的双手,臂部和手腕之间的复杂协调运动。

双立柱DR由两个相互连接的立柱组成,每个立柱上都有一个转轴,可以实现沿两个独立轴向的运动。

双立柱DR的原理是利用两个立柱的相对运动来实现目标位置的精确调节。

通过控制两个立柱的运动角度和速度,可以实现对物体的精确定位和运动。

与传统机械结构相比,双立柱DR具有更高的精度和更大的自由度。

双立柱DR广泛应用于许多领域,如精密加工、机器人技术、医疗设备等。

在精密加工中,双立柱DR可用于实现高精度的零件加工和装配。

在机器人技术中,双立柱DR可用于实现机器人的精确定位和灵活控制。

在医疗设备中,双立柱DR可用于实现医疗器械的精确定位和操作。

双立柱DR具有许多优势。

首先,它具有良好的稳定性和刚度,可以实现高精度的定位和控制。

其次,双立柱DR具有较小的摩擦和惯性,可以实现快速的响应和准确的控制。

此外,双立柱DR还具有较大的负载能力和较长的寿命,适用于各种复杂的工况。

双立柱DR在未来的发展前景非常广阔。

随着科技的不断进步,对于精密定位和控制的需求越来越高。

双立柱DR作为一种高精度、高稳定性的机械结构,将在各个领域得到更广泛的应用。

同时,随着材料和制造技术的不断改进,双立柱DR的性能和可靠性将进一步提升。

总之,双立柱DR是一种先进的机械结构,具有广泛的应用前景和许多优势。

通过进一步的研究和开发,双立柱DR将为精密定位和控制领域带来更多的创新和进步。

1.2文章结构文章结构部分应该包括以下内容:文章结构部分旨在说明本文的组织结构和各个章节的主要内容,以帮助读者更好地理解全文的框架和流程。

本文共分为三个部分:引言、正文和结论。

在引言部分,首先进行了概述,介绍了双立柱DR的主要内容和背景,引起读者的兴趣。

接下来,详细阐述了文章的结构,即本文分为引言、正文和结论三个部分,并简要介绍了每个部分的主要内容和目的。

DR平板探测器的原理及维修

DR平板探测器的原理及维修

使用与维修•DR平板探测器的原理及维修池文辉广州志康医疗设备有限公司(广东广州510000)〔关键词〕移动D R系统;平板探测器;第三方维修〔中图分类号〕TH774 〔文献标识码〕B〔文章编号〕1002 -2376 (2017) 14 -0075 -02直接数字化X线摄影系统(cBgkalmdwgmphy,DR)具 有放射剂量小、曝光宽容度大、可进行数字化后期处理和网--------------------------络传输等优点[1],是医疗机构影像专业必备设备之一。

平板收稿日期:2017 -03 -12都没有问题。

(5)打开1M SCANNER (有2个盖子),测量2 个电机的电阻大概都在2 f i左右,正常没有问题;因为新到 的SCANNER是报#75号错误(Y方向),于是就用旧的SCANNERX方向电机控制线接到新的SCANNER上,开机自 检没有异常的声音,到治疗界面测试图像也没有任何问题, 这样就可以很明确判断是X方向电机问题。

(6)拆出旧的 120 SCANNER X方向电机,旋转轴承也没有地方卡住。

观察 得知,镜子的背部有一个长的凹槽通过胶水粘在轴承进行固 定。

后面再安装回去的时候发现镜片有点松动,随便碰一下 就脱落,于是就买了 A B胶,重新把镜片安装上去(尽量让 镜片的中心对准轴承),开机自检没有发现异常尖锐的声音,测试正常,但是图像偏移比较大,只有1/3在里面(怀疑因 为镜片不稳,造成电机旋转轴承的力矩不一样,而报错)。

(7)重新对12〇SCANNER电机位置进行校准:校准12〇,首 先找一张平坦的纸,然后120手矩垂直地压着纸(这样就可 以很清晰地看得出图形往哪个方向偏)。

松开螺钉,用手慢 慢转动需要调整图像的电机,直至图形位于中心。

如果X,Y 方向电机都需要调整,可以把Y方向电机调整好(用垂直图 形),然后再调X方向,装回后机器启动正常,故障排除[3]。

2 故障二2.1 故障现象机器开机后interface指示灯都不闪,显示屏一直处于关 机状态,并且控制电源上面固态继电器SSR1指示灯也不亮。

DR故障分析检查程序

DR故障分析检查程序

4 闭环 不 对 称
( 这个步骤主要决定更换哪个部分 , 高J 氍 发生器还足高压控制板 ) . ( 1 )关 发生 器 ,待 3分钟 放电完 毕 ,置高 控 制板 拨段 开关 ” 3 0 0 0 S W2 — 2 ” 在“ O N ” 位置 . . 开发生 器 . 连接示波器丽个探 头分别 在高 压 控 制板 上 CHI . O N+ KV P 1 1 1 、 C H2 . O N KV ( T PI 6 ) 的接 线 柱 上 。 提供+ 1 2 V D C ( P 2 — 2 )  ̄ I ] + K V ( P 4 — — 2 ) 5 0 0 MS ( 2 ) 观察波形 , 如果波形正确 . 请按第 3步执行 , 如果波 彤 ; 正常 . 更换高压控制板 ( 3 )连 接 示 波器 两个 探 头 分别 在 高 控制 板 上 Ct t 1 . ON— K V ( T P1 2 ) 、 C H2 . ON K V( T P1 6 ) 的接线柱上 。提供一 l 2 VD C ( P 2 一 l 1 列一 K V( P 4 — 1 ) 5 0 0 MS . 观察波形 , 如果 波形正常 , 更 换高压发生 器 . 如果不 正常 . 更 换高压控制板 。 关发生器 . 待 3分钟放 电完毕 . . 设置高压控制板一 k的拨 段开关 3 0 0 0 S W2 — 2在 “ 0 f f “ 位 置
科技・ 探索・ 争鸣
S c 科 i e n c e & 技 T e c h 视 n o l o g y 界 V i s i o n
D R故障分析检查程序
杨 小 波 ( 江 苏省 淮安 市楚 州 中医 院放射 科 , 江苏 淮 安 2 2 3 2 0 0)
我科室 2 0 1 2年购置 D R. 此设 备系西班 牙塞得科原装进 口, 功能 先进 . 自动化程度极高。 我负责此设 备的使用 和维护 , 在实 际工作使用 中, 常遇到一些故障 . 有简单 的 , 也有复杂 的。下 面讨 论一起较复杂 的 故障. 分析与处理起来较 复杂 为此做 了一套检查程序 . 用来排除故 障。 现 象 :在曝 光 过程 中或待 机 状 态下 出现 “ E 0 9一 G E N E R A T O R O V E R L O A D ” 代码 。通过查阅资料及图纸分 析可能 原因为 : 球管损坏 、 高压发生器或 高压 电缆损坏 、 逆变模块损坏 、 高压控制板损坏。 下 ) 分别选择 5 0 KV、 7 0 K V、 9 0 K V、 I 1 0 KV、 l 3 0 K V、 1 5 0 K V和上述 样 的曝光时 间 ,检 测波形是 否对称及 电压值 是否和 对应的 2 . 1 V、 2 . 9 V、 3 . 7 V 、 4 . 5 V、 5 . 3 V、 6 . 1 V相接近 , 如果 不正常 , 请按“ D ” 闭环不对称 测试 ( 4 ) 如果是好的 . 说明高压发生器是好的 . 问题可能存球 管或高 电缆 大多数情况下球管出问题 , 如果要换球管时 , 请 执行” E ” 球管测 试 关发生器 . 待 3分钟放电完毕 . 高压控制板 上拨段 开关 3 0 0 0 S W2 — 4 在“ ” 位置 . 移除 T P 8和 T P 2间的跳线

DR的原理及应用

DR的原理及应用

新技术---- Temporal Subtraction(时间
减影)

节在解剖背 景中的显示 增加气胸、肺炎、间质 性肺病和充血 性心衰的检出

原理

现在的图像-过去的图像 减影图像
现在的图像 结节显示不清 减影图像 结节清晰可见
新技术---- Image pasting (图像拼接)
平板探测器----非晶硒



探测器结构主要由非晶硒层加薄膜半导体阵列 (TFT) 非晶硒的特性是不产生可见光,而只是电子的 传导,没有散、折射线产生的能量损失 像素尺寸139*139μm,分辨率3.6LP/mm,灰 阶4096,响应时间7s
两者比较
优点 缺点
非晶硅
DQE高、响应时 间短 能量无损失、分 辨率好
成像材料层为掺铊的碘化铯闪烁发光晶体排列 ;阵列层由光电二极管和TFT组成。每个二极管 对应一个像素。 目前像素尺寸有143*143μm,16*160μm, 200*200μm,分辨率3.5LP/mm,灰阶4096, 响应时间3-5s。

平板探测器----非晶硒



目前世界上只有 Hologic 一家用此技术,Agfa、 国内友通等厂家 OEM 这种探测器。 直接能量转换 过程,所谓直接DR(DDR) X-光子在硒涂料层变成电信号被探测 ,没有 转换能量损失
DR的原理及应用
DR


Digital Radiography,DR 1895年11月8号德国的威.康.伦琴发现了X线。 1995年RSNA上推出第一台平板探测器(Flat Panel Detector) 国内2000年首次投入使用 数字化摄影是直接将X线光子通过电子暗盒转 换为数字化图像 的数字采集技术

DR结构、原理及故障分析

DR结构、原理及故障分析

• • • • • • • •
球 管
型号:MX100 热容量 阳极热容量: 260 kJ (350 kHU) 阳极散热率 :925 W (75 kHU/min) 管套热容量: 1,100 kJ (1,500 kHU) 管套散热率 :740 W (60 kHU/mn) 最高管电压: 150 kV
• DSA(Detector Support Assembly)
一 XR/D的结构
• 采集控制台 • 包含进行曝光所需的显示面板和控制按钮
• 控制台显示组(触摸屏) • 控制台屏幕可分成四个显示组
• 自动曝光控制 (AEC) • 自动曝光控制可自动终止 X 射线曝光以产生最 佳质量的图像。AEC 将自动补偿患者胸部厚 度、不透明度以及 mA、kVp 和 SID 等不同技术 参数的变化。
• ADS(Acquisition Digital Station)采集工作站
Upper Cabinet
• 系统柜
Lower Cabinet
IDC TABLE
IDC WS
ECM Modual
(ASC – ECM) TITAN
• Advantx (Advanced technology x–ray) • Advantx作为一种高级X线系统,采用模块化设 计。 • Advantx主要包括以下几个模块: • a)ASC采集系统控制器 • b)发生器 • c)ECM曝光控制模块 • 采集系统控制器ASC和曝光控制模块ECM统称 为Kernel(核心)。
• Advantx是一个软件控制系统,其软件控制 主要有以下几种: • 参数设置软件; • 校准软件; • 应用软件; • 程序编辑软件; • 诊断软件
Titan Box
CPU Bd

DR设备的常见故障分析

DR设备的常见故障分析

DR设备的常见故障分析DR(Digital Radiography)设备是一种通过数字化技术进行X射线成像的医疗设备。

虽然DR设备具有高效、高质量的成像能力,但还是存在一些常见的故障问题。

下面将分析几种常见的DR设备故障,并提供一些解决方法。

1.DR探测器故障:DR探测器是DR设备中最关键的部件之一,常见故障包括探测器无信号输出、图像质量下降等。

首先,可以检查探测器连接线路是否松动或损坏,若有问题可更换或修复。

其次,可能是探测器损坏,需要更换探测器。

另外,探测器的灰尘和污渍也会影响图像质量,因此定期进行清洁是必要的。

3. DR软件故障:DR设备使用的软件是进行成像和图像处理的关键。

常见的软件故障包括软件崩溃、图像处理功能无法正常使用等。

这些问题可能是软件本身存在bug,也可能是操作系统兼容性问题导致。

解决方法是升级软件版本,确保使用的软件版本是最新的,同时保持操作系统和软件的兼容性。

4.DR设备通信问题:DR设备与医院信息系统或PACS系统的通信是非常重要的,常见的通信问题包括数据传输断开、影像信息丢失等。

首先,可以检查网络连接是否正常,确保网络畅通。

其次,检查通信硬件设备是否工作正常,例如网线是否连接稳定。

另外,也可以考虑重新配置设备参数,确保与信息系统的通信参数设置正确。

5.DR设备电源故障:DR设备的电源故障会导致设备无法正常开机或突然断电,影响正常工作。

解决方法是检查电源供应是否稳定,确保电源线路无故障。

同时,也应检查设备内部的电源管理模块是否正常工作,必要时更换电源模块。

总之,DR设备的常见故障有DR探测器故障、DR成像质量问题、DR软件故障、DR设备通信问题和DR设备电源故障等。

解决这些故障的关键是仔细排查问题原因,并采取相应的解决方法。

及时维护和保养DR设备,对于确保设备正常工作和提供高质量的成像结果至关重要。

锐珂DR系统的故障与维修

锐珂DR系统的故障与维修

锐珂DR系统的故障与维修黄山市人民医院,医学工程科罗胜威胡灵玉关键词锐珂DR; 结构原理;故障维修我院放射科装备有多款锐珂DR设备,如DRX-NOVA 、Q-red 、DRX-Evolution 、DRX-Revolution移动DR,本人对该系列设备常见故障进行分析和检修。

其中DRX-Evolution DR两台,它由控制台、高压发生器、胸片架、病人床、天轨式悬吊球管和两块平板探测器组成。

由于是双板DR,病人床可以升降和水平运动,而且球管可以在整个摄片室内大范围移动,医技人员方便使用,故其病人量较大,故障次数也较高。

常见故障有:故障一球管运动故障DR球管采用悬吊机架设计,可进行多角度旋转,在检查床模式或垂直模式时可以与片盒自动相互跟踪。

球管的运动是依靠人力完成,但是在各个方向有电磁阀锁定。

一般球管某一方向无法运动,可能有以下几个原因:1.球管机架内控制线路故障;2.带病人显示屏的球管机架控制面板故障;3.各角度电磁阀故障,4系统通讯控制线路故障。

故障现象:移动球管时,定位销卡住,导致轨道没法运动。

故障排除:在天轨轨道上找到插销装置,发现是一个电磁阀,此电磁阀因长时间收缩运动导致螺丝松动,插销移位,没法脱离固定卡槽,致使球管不能移动。

重新紧固电磁阀及插销装置,故障排除。

故障二病人床上下升降或者水平移动故障故障现象:踩脚踏板,病人床不能运动或运动不停止。

故障排除:此故障一般都是由于脚踏开关故障引起。

拆开脚踏盖板,可以看到行程开关,由于长时间踩踏,此开关容易断裂或者移位,更换或者重新调整位置后,故障排除。

故障三发生器报错故障现象:设备使用时,屏幕显示“发生器错误”,重启设备后故障依旧。

故障排除:设备断电,等待10分钟高压放电后,拆开高压发生器外壳,可以看到一个主供电板,测量上面的30A主保险丝,发现一个保险熔断,更换后机器使用正常。

故障四平板探测器故障平板探测器一般都是DR最昂贵的部分,锐珂的平板探测器都是可移动式,使用时更需小心仔细。

DR设备的常见故障分析

DR设备的常见故障分析

DR设备的几种罕睹障碍及维建要领探讨之阳早格格创做北京医科大教第一附属医院江苏省群众医院搁射科 210029陈桂林DR(digital radiography)是数字化摄影的简称,是正在下频X线机的前提上,加上一齐仄板探测器,战图像支集处理硬件调整而成.简曲的道,DR系统是由电子暗盒、扫描统制器、系统统制器、影像监示器等组成,是曲交将X 线光子通过电子暗盒变换为数字化图像,是一种广义上的曲交数字化X线摄影.而狭义上的曲交数字化摄影即DDR (DirectDigital Radiography),常常指采与仄板探测器的影像曲交变换技能的数字搁射摄影,是实实意思上的曲交数字化X射线摄影系统.依照探测器典型主要分为非晶硅仄板DR(合流)、非晶硒仄板DR战CCD DR(合流);依照机架结构分为悬吊DR战坐柱(UC臂)DR.正在尔国,DR 设备(数字化X光机)正在调理职业中收挥了格中要害的效用,然而是其使用历程却向去被人们所轻视.本文正是鉴于此本果,沉面针对于罕睹障碍及办理要领相闭实质举止分解叙述,从使用历程以及罕睹的问题到简曲的障碍诊疗以及维建等举止系统叙述,以此为相闭处事人员的使用提供科教的要领.维建DR时可根据障碍局里举止分段维建.那里介绍几个罕睹障碍战维建要领.1、曝光后不出图像. 对于此障碍,可从二圆里下脚.最先是查看爆收器有不出射线.如果不便查看爆收器那边.比圆脚闸开闭是可坏了,爆收器是可存留障碍(可单独挨开垦死器硬件查看),球管是可有问题.爆收器可仄常曝光的情况下,便该当查看仄板那边.比圆仄板的连交是可仄常(网线大概光纤是可连交精确),大概者仄板的共步旗号(曝光使能旗号)是可仄常.从那二圆里找障碍,便不妨找到障碍.2、图像不浑晰随着使用时间的延少,图像会变得不本去浑晰.那种问题的本果普遍是由于仄板老化引起大概者球管出的剂量缺累制成.对于呆板定期举止调养不妨灵验预防仄板老化速度,仄板普遍央供每6个月校准一次.球管剂量缺累的本果有:1 、KV不敷,查看爆收器下压部分.2 、MA 缺累,球馆管是可出问题,大概者下压爆收器的灯丝部分是可有问题.3 、图像出真影真影本果归纳为二圆里,1、仄板自己有坏面大概者坏讲.2、是投照范畴内有同物.投照范畴有同物很简单排查,只需将束光器,仄板盖子,滤线栅等,一个个裁撤再拍照,拆一个拍一弛图像,拆到那个图像真影不了,同物便正在那个元件上.如果投照范畴的物品拆完拍出去另有真影,那么便是仄板有问题了.仄板出的坏面战坏讲有些不妨通过仄板校准去除.有些是不克不迭去除,那只可维建仄板.4、图像收支不到PACS 此障碍普遍是由于搜集连交引起.搜集连交需查看搜集参数是可精确,比圆IP天面,端心号,AE title等,参数树坐精确后,不妨通过ping服务器IP 的要领尝试搜集是可连通,不连通则查看网卡大概者网线是可仄常.5 、报采用阳极障碍此障碍瞅名思义便是阳极开用不仄常.可测球管上有无开用电压,丈量时要按曝光准备档,如果无电压,便要检测爆收器转动阳极部分电路,如果有电压,球管不转,那便要瞅下球管阳极靶里是可挨烂,球馆管芯是可漏油.如果存留问题便需要调换佳的X射线管.6 、报球管温度过下过失用脚触摸球管表面,如果感觉到烫,那便等温度下落后,再举止曝光支配,正在曝光次数已几的情况下,球管降温很快,便要查看热却拆置是可仄常,可则中置热却风扇,大概者球管是可漏油.如果球管表面温度不下,然而报球管温度过下过失,那该当查看温控开闭有不坏,不妨曲交将温控开闭短交尝试,短交后,障碍办理那是温控开闭坏.如果短交无法办理障碍,则需要查看统制板有无问题.除此除中,DR系统的相闭器件需要留神科教使用以及合理维护,进而不竭延少设备的使用周期,保证其具备良佳的处事效用.正在使用历程中如果存留非常十分的声音,则该当通过瞅其像、听其声的办法即时找到设备中非常十分声音收出的部位以及系统设备运止受到阻拦的部位并即时展开建复,进而保证呆板使用仄常.。

浅谈万东数字DR新东方1000操作盒故障分析

浅谈万东数字DR新东方1000操作盒故障分析

浅谈万东数字DR新东⽅1000操作盒故障分析操作盒的故障⼀般分为以下⼏种;1:显⽰花屏2:按键失效3:没有显⽰4:触摸屏没有⼯作⾸先从操作盒的组成谈起,第⼀部分是CAN板,即显⽰盒的CUP板,也是核⼼部件。

第⼆部分就是显⽰屏,显⽰屏需要⾼压来点亮,需要⼩⾼压板,在显⽰数字符合的同时还需要需要显⽰驱动板。

第三部分是触摸屏部分,需要有触摸屏,还要有触摸屏的驱动板。

第四部分就是按键部分,有两块按键板,每块有四个⾮⾃锁的按键组成。

谈完操作盒的组成,接下来就要谈⼀下,操作盒(显⽰盒)的⼯作原理了,⾸先需要提供电源,直流12V,直流12V给CAN板供电的同时,也给⼩⾼压板供电,同时产⽣四百多伏的直流电压来点亮显⽰屏。

显⽰的数字符号是通过CPU板来控制显⽰驱动板来控制显⽰屏的显⽰。

触摸屏的信号就是通过触摸屏把信号给驱动板,然后给CPU板,然后经过CAN通信,最后给采集软件和主机。

上⾯谈完操作盒的组成和⼯作原理,下⾯我们就来分析原因;1:显⽰花屏⼀般有CPU板显⽰驱动板还有之间连线排揽。

2:按键失效则要分是按键的原因还是CPU板,这个则要通过看CPU板指⽰灯的显⽰,信号的输⼊和CPU板的信号指⽰灯来判断。

3:没有显⽰要查看电源,⾸先是12V直流供电,然后是⼩⾼压的正常供电,这样就能分清是⼩⾼压板还是显⽰屏的原因。

4:触摸屏没有⼯作这个原因有点⿇烦,这⾥要教你⼀个⽅法来判断是因为线序原因还是硬件故障,⾸先要看的是触摸屏驱动板的信号指⽰灯,如果信号指⽰灯正常,可是没有显⽰,这个时候就可以判断是线序的原因。

否则就是硬件故障。

上⾯的谈论都是⼯作过程中⾃⼰总结,有不对和不完全的地⽅,希望对我博客感兴趣的多多指导,互相帮忙,互相前进。

dr立柱原理结构

dr立柱原理结构

dr立柱原理结构
DR立柱是一种应用于建筑和工程结构中的支撑柱,其原理和
结构如下:
1. 原理:
DR立柱的原理基于钢筋混凝土材料的强度和刚度。

通过将
混凝土与钢筋配合使用,既能充分利用混凝土的压力强度,又能利用钢筋的抗拉能力,提高整体结构的稳定性和抗力。

该立柱的设计能够在受到外部弯曲或压力作用时,通过混凝土的抗压强度和钢筋的抗拉强度来承受和分散荷载,确保结构的稳定性和安全性。

2. 结构:
DR立柱的结构由混凝土和钢筋构成。

通常是在一个方形或
圆形的截面内加入钢筋,并将其固定在混凝土中。

立柱内的钢筋是预先张紧的,这样可以提供额外的强度和刚度,以应对外部力的作用。

同时,柱的底部也通常会加装更多的钢筋,以增加支撑结构的稳定性。

3. 增强技术:
DR立柱还可以通过一些增强技术来提高其承载能力和抗震
能力。

其中一种常用的增强技术是在立柱中加装钢板或钢筋筒,通过增加钢材的使用量来提高立柱的强度。

另外,也可以采用纤维增强材料(如碳纤维或玻璃纤维)来包裹立柱,以提高其抗拉和抗压性能。

总之,DR立柱是一种结构简单、强度高、稳定性好的支撑柱。

通过充分利用混凝土和钢筋的优势,它能够承受和分散外部荷载,确保建筑和工程的结构稳定和安全。

DR摄影指示灯不亮原因故障分析

DR摄影指示灯不亮原因故障分析

DR摄影指示灯不亮原因故障分析故障现象:DR摄影机开机后操作台上准备指示灯不亮。

故障分析:按下曝光手闸,不能进行曝光。

DR摄影球管的灯丝工作原理是:高压发生器内的灯丝控制板把交流电压220伏整流成直流电压,并根据CPU板发出的灯丝预热指令,低频直流电压逆变为高频交流电压输送到高压油箱的灯丝变压器初级,经变压器变压后通过高压电缆输送到球管的大小灯丝。

在灯丝控制板同吋冇灯丝反馈电路, 实吋监测灯丝加热情况。

在高压油箱的灯丝变压器初级没测到电压,故可能故障在高压油箱之前,灯丝控制板上测得有220伏交流电压输入,并测到冇直流电压+ 5V, +26V, +15V, -15Vo故可能是灯丝控制板故障。

拔出灯丝控制板测得板上的MOS场效应管V22, V23击穿断路,此管型号是IXFH15N60,于市场上购买此管安装之后,DR摄影机可以正常使用。

dr工作原理

dr工作原理

dr工作原理
DR(Differential Reinforcement)是一种行为分析和干预技术,旨在通过控制反应后果来增加或减少特定行为的出现。

DR的工
作原理基于一种差别化的奖惩系统,通过奖励和惩罚的不同组合来塑造目标行为或减少非目标行为的发生。

DR的基本原则是根据目标行为的频率及时给予奖励或惩罚。

当目标行为出现时,可以给予正向奖励,如物质奖励、口头赞扬或其他积极的反馈,以增加该行为的频率和持续时间。

相反,如果非目标行为出现,可以采用惩罚措施,如时间限制、剥夺奖励或口头批评,以减少该行为的发生。

DR的关键之处在于将奖励和惩罚与特定行为联系起来。

通过
即时反馈和一定程度的一致性,可以加强目标行为并削弱非目标行为。

此外,DR还通过持续的评估和调整,根据行为的表
现和需要来改变奖励和惩罚的策略。

DR的应用广泛,可用于多种领域,如教育、临床心理学、行
为治疗等。

在教育领域,DR可用于塑造学生的积极行为,如
专注、守时和合作。

在临床心理学中,DR可用于治疗各种行
为问题,如焦虑、抑郁和依赖。

在行为治疗中,DR可用于帮
助个体改变不适应或有害的行为,如刻板动作、嗜好和攻击性行为。

总之,DR通过差别化的奖励和惩罚系统,根据目标行为的表
现来增加或减少特定行为的出现。

通过及时、一致的反馈和不断的评估调整,可以有效地改变个体的行为模式。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

EMC shield for HV cables
二 XR/D的常见故障分析及解决方法
• • • • 1 故障现象: 水冷机报错,系统曝光被截止。 故障分析: 一般是因为环境温度过高或水冷机滤网没 有及时清洁导致。
• 解决方法: • 首先判断环境温度是否过高。一般不能高过26摄 氏度。 • 关机后检查水冷机内冷冻液是否过少。添加冷冻 液。 • 将滤网取下除尘。(可水洗,待充分干燥后在安 装) • 开机观察。水冷机LED显示探测器PT(实际温 度)和 ST(设定温度,一般默认设定为24 度),等待PT<=ST后,机器报错消失,可以恢 复使用。
• • • • • • • •
球 管
型号:MX100 热容量 阳极热容量: 260 kJ (350 kHU) 阳极散热率 :925 W (75 kHU/min) 管套热容量: 1,100 kJ (1,500 kHU) 管套散热率 :740 W (60 kHU/mn) 最高管电压: 150 kV
• DSA(Detector Support Assembly)
• Advantx是一个软件控制系统,其软件控制 主要有以下几种: • 参数设置软件; • 校准软件; • 应用软件; • 程序编辑软件; • 诊断软件
Titan Box
CPU Bd
Titan Box
ASC-ECM BIU Bd
System Hard Drive
3.5 inch Disc Drive
• 多叶准直仪 • 多叶准直仪用于调整辐射场的大小。可在 手动或自动模式下使用此准直仪。
• 准直仪光束 • 1 线性激光出 口和滑块 2中心交叉光
• • • • •
数字化墙架 1 墙架探测器 2 设置显示屏 3 远程手动控制 4 横向定位栏杆
• XRD有两个滤线删,一个是SID为180 一个 SID是100 当插入180的滤线删SID在160cm 以上时,才允许曝光。值得注意的是当在 DIGITAL TABLE 的模式下即Detecter平放 时,这时SID一般会小于160cm,如果这时 使用的是SID为180的滤线删时,就会被禁 止曝光。
• 如果当读到62%不能通过,是由于以太网 的ether_net config 文件丢失,此文件是网 卡配置文件,用于网卡功能测试扫描。 • 如果当读到87%时不能通过,是由于以太 网的ether_net driver 文件丢失,此文件是 以太网驱动文件,如丢失则网卡地址丢 失,网卡不能工作。
• • • •
• 所有Avantx模块包括一个CPU板和一个总 线接口单元板(BIU),只有LFX只包括一个 CPU板。 • CPU板:每个模块的CPU控制所在模块的 功能。 • BIU板:每个模块的BIU包括一个串口,连接 到ASC上的中央Hub板,实现模块间数据交 换。LFX发生器是一个例外,它没有BIU, 通过特置串口与ECM通信。
一 XR/D的结构
• 采集控制台 • 包含进行曝光所需的显示面板和控制按钮
• 控制台显示组(触摸屏) • 控制台屏幕可分成四个显示组
• 自动曝光控制 (AEC) • 自动曝光控制可自动终止 X 射线曝光以产生最 佳质量的图像。AEC 将自动补偿患者胸部厚 度、不透明度以及 mA、kVp 和 SID 等不同技术 参数的变化。
• ADS(Acquisition Digital Station)采集工作站
Upper Cabinet
• 系统柜
Lower Cabinet
IDC TABLE
IDC WS
ECM Modual
(ASC – ECM) TITAN
• Advantx (Advanced technology x–ray) • Advantx作为一种高级X线系统,采用模块化设 计。 • Advantx主要包括以下几个模块: • a)ASC采集系统控制器 • b)发生器 • c)ECM曝光控制模块 • 采集系统控制器ASC和曝光控制模块ECM统称 为Kernel(核心)。
控制床
• OTS(球管悬挂系统)
OTS控制台
• 高架轨道系统 • 高架轨道系统包括固定轨道(安装在顶 部)和纵向穿过轨道的桥架。导向轴承用 于保持桥架与轨道和 X 射级工作台对准。 用户界面上的纵向锁定释放按钮控制桥架 沿轨道移动。
• 伸缩柱和承托箱 • 伸缩柱可使射线管竖直运动。用户界面上 的竖直锁定释放按钮控制竖直运动。竖直 负载由承托箱内的弹簧平衡系统调节平 衡。平衡系统配有安全锁定功能以防弹簧 或主电缆故障时射线管装置跌落。如添加 准直仪扩展柱等附件,可能导致托架轻微 失衡。承托箱横跨在桥架之间。用户界面 上的横向锁定释放按钮控制横向运动。
DR设备的结构原理及故障分析
• DR(Digital Ragiography) • 以X射线平板探测器为代表的数字化X射线 摄影技术逐渐应用于临床,常规X射线摄影 技术跨入数字化时代。 • 下面以GE公司XR/D为例,介绍DR设备的 结构原理及故障分析。
主要内容
• 一 XR/D的结构及工作原理 • 二 XR/D的常见故障分析及解决方法
Control Panel Bd
Ethernet Connection
ASC Reቤተ መጻሕፍቲ ባይዱet
Serial Port COM 2
CPU Bd Command 2 Bd
Cable Storage
Command 1 Bd
Auto Transformer EMC shield for HV cables
HV Tank Main Switch
解决方法: 1 利用VI编辑器重新编辑文件。 2 重新安装ADS软件。 3 事先备份ADS硬盘,发生故障时更换硬盘 即可。
谢谢!
• 2故障现象 • 曝光时报错,要求RESET系统,RESET后 仍然报错禁止曝光。 • 故障分析: • 进入维修模式查看详细的错误信息。并利 用诊断软件,诊断是哪部分的故障。然后 在重点检查重点怀疑的部件。
• 解决方法: • 进入维修模式,做诊断发现从IDC到DETECTOR 的通讯失败。 • 首先检查IDC,将与IDC连接的光纤等连接线断 开,通电观察IDC自检能否通过( IDC的显示屏 如果显示FFFF表明IDC正常 )如果不能显示 FFFF,则表明IDC有问题,打开IDC观察内部电 路板状态,有无异常红灯亮,如果没有一般使硬 盘问题,更换硬盘重新安装IDC软件后,在观察 是否正常。
LO 5 SCPU front Panel.JPG
发生器
曝光控制模块( ECM )
+5 and +/-15 v supply 24 v supply
Rotor Control Board
Heater Board
Main Contactor
Power Unit (Auto) Transformer
DC Filter Bd 400 to 760 VDC (DC BUS)
Main Power Supply Board
Main Inverter Board
AC Distribution
EMC shield for HV cables
AC Distribution Fuses and Circuit Breakers
• 然后检查IDC与探测器连接的光纤是否有问 题。 可用光纤短接头逐级检查。 • 如果光纤没问题,则可能是探测器本身的 问题,也有可能是探测器的供电电源的问 题。
• • • •
3 故障现象: ADS工作站开机自检时不能到达100%。 故障分析: 属于软件问题。此故障一是当进度条到达 62%时不能通过,一是到达87%时不能通 过。
