三维CAD第3章 创建草图
CAD草图绘制的技巧与方法
CAD草图绘制的技巧与方法CAD软件是一种常用于机械设计和工程图纸制作的工具，它可以用于细致的建模和草图绘制。
在这篇文章中，我们将讨论CAD草图绘制的一些技巧和方法，希望能对广大读者有所帮助。
首先，我们需要明确CAD草图的定义和作用。
草图是指设计师在CAD软件中通过绘制线条和形状来创造和探索自己的设计理念。
CAD草图可以作为设计的起点，可以帮助我们快速构想和可视化设计方案。
因此，良好的草图技巧是设计师的重要素质之一。
首先，让我们来了解一些CAD草图中常用的基本绘图工具。
在CAD软件中，我们通常可以找到直线工具、圆弧工具、圈选工具等。
熟练掌握这些基本工具的使用方法，能够帮助我们更加高效地完成草图的绘制工作。
其次，一些常用的绘图技巧也是非常重要的。
例如，使用参考线可以帮助我们更精确地绘制草图。
参考线可以用于确定绘图元素的位置和比例关系，有助于我们绘制出更准确的草图。
此外，使用对称和镜像操作可以快速复制和反转绘图元素，节省我们的绘制时间。
另外，合理使用约束条件也是CAD草图绘制的关键技巧之一。
约束条件是一种限制绘图元素位置和形状的方法，可以帮助我们确保草图的准确性和一致性。
例如，我们可以使用水平、垂直和对齐约束来限制线条的位置和方向，使用等长、等角和对称约束来控制形状的关系。
合理使用约束条件可以减少绘图错误，提高绘图的效率。
此外，我们还可以使用草图模式来加快绘图速度。
CAD软件通常提供了草图模式，通过将绘图视图切换到“线框”模式，可以减少计算机处理大量细节所需的时间，加快草图的绘制速度。
在草图模式下，我们可以先绘制出主要的轮廓和线条，然后再根据需要进行进一步的细化和完善。
最后，良好的组织和管理草图文件也是非常重要的。
我们可以将不同版本的草图保存在不同的图层或文件中，以便于进行比较和修改。
同时，注释和命名草图也是一个好习惯，可以让我们更容易地理解和使用草图。
CAD草图绘制是机械设计和工程绘图中的重要环节，掌握好草图绘制的技巧和方法对于设计师来说是非常重要的。
CAD软件中的草图功能和操作技巧
CAD软件中的草图功能和操作技巧草图是CAD软件中一个非常重要的功能，它可以帮助用户快速创建、修改和编辑各种几何形状。
通过草图功能，用户可以轻松地绘制出所需的线条和曲线，并在此基础上构建三维模型。
本文将介绍CAD软件中的草图功能和一些常用的操作技巧，以帮助用户更好地运用这一功能。
首先，我们需要了解CAD软件中的基本草图元素。
在绘制草图时，最常见的元素包括直线、圆、矩形和弧线等。
用户可以根据需要选择不同的草图元素，并使用相应的工具进行绘制。
例如，在创建直线时，可以使用直线工具，指定起点和终点位置，然后软件会自动绘制一条直线。
在绘制草图时，需要注意一些常用的操作技巧。
首先是命名对象。
在绘制每个草图元素之前，最好为其命名，以便更好地管理和修改。
其次是使用约束条件。
约束条件可以帮助用户控制草图元素的位置和关系，以确保其满足设计要求。
例如，可以设置两条直线平行或垂直，或者将一个圆与一条直线对齐。
除了基本的草图绘制，CAD软件还提供了一些高级的草图操作。
其中之一是缩放和旋转。
通过缩放功能，用户可以调整草图元素的大小，让其符合设计要求。
而旋转功能可以帮助用户将草图元素按照一定角度进行旋转，以便更好地构造三维模型。
另外，CAD软件还提供了修改草图的功能。
用户可以根据需要，对已绘制的草图进行修改和编辑。
例如，可以添加或删除草图元素，调整线条的长度或位置等。
此外，还可以使用拉伸、倒角和镜像等工具对草图进行进一步的变换和修改。
在使用CAD软件进行草图绘制时，还需要注意一些常见的问题和注意事项。
首先是勾选合适的单位和精度。
在开始绘图之前，用户应该根据实际需要选择合适的单位和精度，以确保绘制出的草图符合要求。
其次是根据需要进行图层分组。
将草图元素分配到不同的图层中，可以更好地管理和控制草图的可见性和编辑性。
最后，提高CAD软件的草图效率，还可以利用一些快捷键和命令。
例如，可以使用Ctrl+C和Ctrl+V命令复制和粘贴草图元素，使用Ctrl+Z和Ctrl+Y命令撤销和重做绘图操作。
CAD草图功能详解
CAD草图功能详解CAD软件是一种广泛应用于工程设计领域的计算机辅助设计工具。
在CAD软件中，草图功能是一个非常重要且常用的工具。
草图功能可以帮助用户快速创建和编辑图形，为后续的设计与制图工作提供基础。
本文将详细介绍CAD草图功能的使用技巧。
1. 创建草图在CAD软件中，创建草图的方式有多种。
最常见的方式是使用“绘图”工具。
选择“绘图”工具后，点击页面上的一个点作为起点，然后通过绘制直线、弧线、圆等基本元素来完成草图的创建。
此外，还可以使用CAD软件提供的其他绘图工具，如“矩形”、“多边形”等。
不同CAD软件的操作方式可能略有不同，但总体思路是一致的。
2. 编辑草图创建草图后，可以对其进行进一步的编辑。
在CAD软件中，编辑草图的方式也有多种。
最常用的方式是选择要编辑的草图元素，然后通过移动、改变大小、旋转等操作来完成编辑。
此外，还可以通过添加或删除草图元素来实现编辑的目的。
编辑草图时需要注意保持准确性和合理性，以确保后续的设计与制图工作顺利进行。
3. 联系与约束草图功能中一个重要的概念是“联系”与“约束”。
通过联系与约束，可以使草图中的元素互相关联，从而实现更精准的设计。
例如，可以通过约束两条线的垂直、平行或相切关系，来确保设计的准确性。
在CAD软件中，通常有多种方式可以实现联系与约束，如指定长度、角度、对称等。
灵活使用联系与约束可以提高设计效率和准确性。
4. 草图参数化草图参数化是CAD软件中的一个高级功能。
通过参数化，可以将草图中的元素与数值参数关联，从而实现灵活的设计和变化。
例如，可以将一个矩形的长和宽定义为参数，然后通过改变参数的数值来调整矩形的尺寸。
在CAD软件中，参数化功能通常通过添加关系和公式来实现。
灵活运用草图参数化功能，可以提高设计的灵活性和可变性。
5. 导入与导出在CAD软件中，草图通常是设计工作的基础，而不是最终的成果。
因此，通常需要将草图导入到其他模块或软件中进行进一步的设计和制图工作。
CAD草图绘制指南
CAD草图绘制指南CAD软件是一款广泛应用于工程设计和制图领域的计算机辅助设计工具。
在使用CAD软件进行工程制图时，草图起到了至关重要的作用。
草图是设计师将构思和想法快速转化为具体形态的第一步。
本篇文章将介绍CAD软件中草图的绘制指南，帮助读者提高绘图效率和准确性。
1. 选择合适的绘图工具CAD软件中通常提供了多种绘图工具，如线段、圆弧、矩形等。
在开始绘制草图之前，根据要绘制的形状选择合适的工具。
例如，如果要绘制一个圆形，可以选择圆弧工具。
2. 使用构图工具构图是草图绘制的重要环节，它能够帮助我们控制形状和尺寸。
CAD软件通常提供了多种构图工具，如约束、对齐、关联等。
通过使用这些工具，我们可以指定形状的位置、长度、角度等参数。
例如，通过添加水平和垂直约束，可以确保绘制的直线是水平或垂直的。
3. 使用草图编辑工具在绘制草图时，我们可能需要对已绘制的线段、圆弧等进行编辑。
CAD软件提供了丰富的编辑工具，如修剪、延伸、平移等。
通过使用这些工具，我们可以快速地调整形状和位置，以满足设计要求。
4. 应用草图尺寸和限制草图尺寸和限制是绘制草图时必不可少的一步。
通过指定尺寸和限制条件，我们可以确保草图的准确性。
CAD软件中提供了多种尺寸和限制工具，如水平尺寸、垂直尺寸、距离尺寸等。
通过应用这些尺寸和限制，我们可以确保草图符合设计要求。
5. 使用图层管理图层管理是CAD软件中非常重要的一项功能。
通过将不同的草图元素分别放置在不同的图层中，可以更好地管理和编辑草图。
例如，我们可以将所有的线段放置在一个图层中，将所有的圆弧放置在另一个图层中。
这样，当我们需要编辑草图时，可以快速找到所需的元素。
6. 注意草图的正确性在绘制草图过程中，我们需要时刻注意草图的正确性。
草图应该符合设计要求，并且应该轮廓清晰。
同时，我们还要注意避免重叠、断开和不必要的锐角等问题。
通过仔细检查草图，可以发现并修复潜在的错误，使草图更加准确。
7. 学会使用快捷键CAD软件中有许多快捷键，可以帮助我们在绘制草图时更快更高效。
三维CAD第3章 创建草图63页PPT
Байду номын сангаас
三维CAD
3.6 创建草图
Inventor提供了丰富的二维草图 命令，功能强大。绘图命令包括： 点（孔中心点）、直线、样条曲 线、圆、椭圆、圆弧、矩形和正 多边形等。编辑命令有：镜像、 矩形阵列、环形阵列、偏移、延 伸、修剪、移动（平移和复制） 和旋转。这些命令可以在二维草 图面板或工具栏找到。
三维CAD
3.9.1 通用尺寸
在【二维草图面板】选择“通用尺寸”命 令，再选择确定尺寸的几何元素标注尺寸。 系统会根据所选的几何元素和它们的相对 位置自动判断所注尺寸的类型。
三维CAD
标注尺寸后，再单击该尺寸，则出现显示 该尺寸的对话框，可以在对话框中重新输 入新值来改变该尺寸。
三维CAD
3.9.2 自动标注尺寸
三维CAD
3.6 创建草图
要按照创建草图的原则绘制草图。Inventor 画草图一般不要求准确画出（不输入坐标 值），只画出大致形状即可。
草图的线型有三种：普通、构造和中心线。 普通线：草图轮廓，常用。 中心线：旋转特征的旋转轴。 构造线：一般用来定位，作图线
构造线不属于草图的轮廓，普通线也不能作 为作图线，否则会出现错误。
第三章 创建草图
3.1 草图概述
三维建模一般是从二维草图（sketch）开始 的，草图是三维建模和设计零件的基础。草 图包括二维草图和三维草图。草图表示了一 个特征的截面轮廓（二维草图）或路径（三 维草图），所建的特征与其他特征将结合成 一个零件。设计零件和零件建模需要创建草 图。这里的草图含义不是传统意义上的，实 际上是零件的截面轮廓或路径。
三维CAD
3.5 画草图时的参考
在画草图时，经常需要参考已画好的结构。 Inventor提供了“投影几何图元”的功能， 可以将工作轴和已画好结构上的面、边、轴 线、圆心等投影到当前草图平面上，以使它 们作为新画草图的参考。Inventor还提供了 “投影剖切边”的功能。可以将工作平面与 已建好模型的交线（剖面轮廓）投影到当前 草图平面上，以便在画草图时利用它们。这 些功能给我们带来了方便，保证了建模的准 确和各结构间的相关，应注意使用它们。
实用的CAD草图与示意图绘制方法

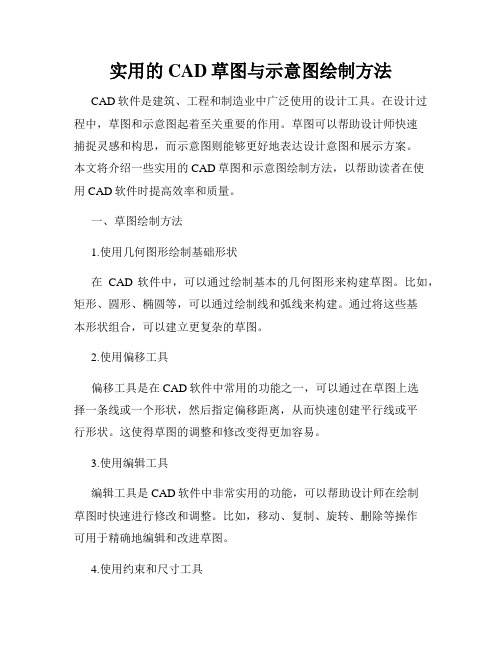

实用的CAD草图与示意图绘制方法CAD软件是建筑、工程和制造业中广泛使用的设计工具。
在设计过程中，草图和示意图起着至关重要的作用。
草图可以帮助设计师快速捕捉灵感和构思，而示意图则能够更好地表达设计意图和展示方案。
本文将介绍一些实用的CAD草图和示意图绘制方法，以帮助读者在使用CAD软件时提高效率和质量。
一、草图绘制方法1.使用几何图形绘制基础形状在CAD软件中，可以通过绘制基本的几何图形来构建草图。
比如，矩形、圆形、椭圆等，可以通过绘制线和弧线来构建。
通过将这些基本形状组合，可以建立更复杂的草图。
2.使用偏移工具偏移工具是在CAD软件中常用的功能之一，可以通过在草图上选择一条线或一个形状，然后指定偏移距离，从而快速创建平行线或平行形状。
这使得草图的调整和修改变得更加容易。
3.使用编辑工具编辑工具是CAD软件中非常实用的功能，可以帮助设计师在绘制草图时快速进行修改和调整。
比如，移动、复制、旋转、删除等操作可用于精确地编辑和改进草图。
4.使用约束和尺寸工具约束和尺寸工具可以帮助设计师在绘制草图时保持准确的尺寸和关系。
比如，水平和垂直约束可以使线或形状保持水平或垂直状态，而等距约束可以确保形状之间的距离相等。
尺寸工具可以用于添加尺寸标注，从而更清晰地显示草图的尺寸信息。
二、示意图绘制方法1.选择合适的视角绘制示意图时，选择合适的视角是至关重要的。
设计师应该根据设计意图和展示需求来选择视角，以便更好地展示设计方案。
不同的视角可以呈现不同的效果，例如俯视图、立面图、透视图等。
2.使用不同线宽和标注示意图中，使用不同线宽和标注能够帮助读者更好地理解设计方案。
比如，使用粗实线表示主要结构或轮廓，使用细虚线表示辅助结构或细节。
同时，添加标注可以提供更多的信息，如尺寸、材料等。
3.添加阴影和渲染效果为了增加示意图的逼真感和表现力，可以添加阴影和渲染效果。
在CAD软件中，可以通过设置光线效果和材质来实现这些效果。
阴影可以使物体的轮廓更加明显，渲染效果可以使物体看起来更加真实。
CAD草图模式与绘制技巧
CAD草图模式与绘制技巧CAD (计算机辅助设计) 是广泛用于工程设计和制图的软件工具，其中的草图模式是其最常用的功能之一。
草图模式可用于快速绘制原始的设计概念，并进行进一步的编辑和修改。
本文将介绍CAD的草图模式以及一些相关的绘制技巧，帮助读者更好地利用这一工具。
首先，让我们了解CAD软件中的草图模式。
草图模式是CAD软件中一个绘图环境，类似于手绘草图，可以快速地绘制和编辑简单的几何形状。
在草图模式下，可以使用绘图工具绘制直线、圆、弧等基本几何元素。
同时，CAD软件也提供了丰富的绘图命令和功能，例如对称、阵列、修剪、延伸等，使得草图模式更加灵活和便捷。
下面，将介绍一些在草图模式中常用的绘制技巧。
首先，我们需要熟悉CAD软件中的绘图工具和命令。
学会使用直线工具、圆工具、弧工具等可以快速绘制基本几何形状。
同时，CAD软件还提供了多种方式进行绘制，例如通过指定端点、长度、角度等参数来绘制直线或圆。
其次，在绘制草图过程中，可以利用CAD软件的吸附功能，使得绘制的图形更加精确。
吸附功能可以帮助我们将绘制元素对齐到特定的位置或对象，例如将一个点吸附到直线的中点或两个点的交点。
通过启用吸附功能，并设定吸附点的类型和范围，可以大大提高绘图的准确性和效率。
另外，在绘制草图时，需要注意保持图形的对称和平衡。
CAD软件提供了对称命令，可以帮助我们快速绘制对称的图形。
通过指定对称轴和对称点，可以轻松地绘制出对称的图形。
此外，还可以利用阵列命令快速复制和排列图形，以实现更加复杂的设计需求。
此外，在草图模式下，还可以进行图形的编辑和修改。
CAD软件提供了多种编辑命令，例如移动、旋转、缩放等，可以帮助我们对绘制好的草图进行精细的调整。
同时，还可以使用修剪命令和延伸命令来修改图形的形状和尺寸。
最后，为了提高绘图效率和准确性，建议掌握CAD软件的快捷键和自定义设置功能。
通过设置自定义工具栏和快捷键，可以快速调用常用的绘图命令和功能，提高工作效率。
CAD中的草图和草图工具技巧
CAD中的草图和草图工具技巧CAD（计算机辅助设计）是一种广泛应用于各个领域的设计软件，其中草图是使用CAD软件时常用的一种工具。
草图是一种简化的手绘设计，它可以用来捕捉创意、构思设计方案以及快速制作原型。
在CAD软件中，草图可以通过各种草图工具进行创建和编辑。
本文将介绍CAD中的草图以及一些草图工具的使用技巧。
首先，让我们了解CAD中的草图是如何使用的。
在CAD软件中，草图通常用于创建二维或三维模型的基础。
通过使用各种草图工具，我们可以绘制直线、圆弧、多边形等基本几何图形。
这些基本图形可以用来构建更复杂的模型。
例如，我们可以使用直线绘制并连接不同的线条，形成一个多边形，然后通过拉伸或旋转操作将其转换成一个立方体或圆柱体。
其次，让我们探讨一些常用的草图工具技巧。
首先是直线工具。
在CAD软件中，直线工具通常是通过选择起点和终点来绘制直线。
如果需要绘制斜线，可以选择起点后按住Shift键，然后选择终点以绘制45度斜线。
接下来是圆弧工具。
绘制圆弧时，可以选择起点、中点和终点，也可以选择起点、圆心和终点。
这些选项使我们能够创建各种曲线形状，从简单的圆弧到复杂的弧线。
除了直线和圆弧之外，我们还可以使用多边形工具来绘制各种多边形形状。
多边形工具通常需要选择中心点和边数，然后通过调整半径和角度来调整形状。
此外，CAD软件中的草图还支持矩形、椭圆、斜线等其他常见的草图工具。
当我们创建了草图后，还可以使用一些编辑工具进行修正和修改。
例如，我们可以使用拉伸工具来改变草图的尺寸，通过选择图形的边界进行操作。
还可以使用偏移工具来创建与原图形平行但具有不同尺寸的新图形。
此外，CAD软件还提供了旋转、倾斜和镜像等工具，使我们可以对草图进行更精确的编辑和调整。
除了基本的草图工具之外，CAD软件还提供了一些高级的草图功能。
例如，CAD软件可以自动识别和合并相交的线条，使我们能够轻松地创建无数种复杂的几何形状。
此外，CAD软件还支持对草图进行约束和尺寸控制，使我们能够精确地定义图形的位置和尺寸。
如何在CAD中制作和应用草图和草图
如何在CAD中制作和应用草图和草图在CAD软件中，草图（Sketch）是常用的一种绘图方式，它可以用来创建和编辑各种形状。
草图通常用于建模过程的起始阶段，往往作为后续建模操作的基础。
本文将教授如何在CAD中制作和应用草图。
首先，请确保你已经打开了CAD软件并创建了一个新的绘图文件。
接下来，我们将开始制作草图。
Step 1: 选择绘图平面在CAD软件中，有多种选择绘图平面的方式。
最常见的方式是通过“平面选择工具”来选择绘图平面。
点击工具栏上的“平面选择工具”，然后在工作区内选择一个平面，例如，选取一个平面上的表面或者一个平行于主轴的平面。
Step 2: 创建基本几何图形一旦选定了绘图平面，你就可以开始创建草图了。
草图可以由基本几何图形组成，例如线段、圆弧、矩形等。
在CAD软件中，这些基本几何图形通常都有相应的工具或命令来创建。
比如，要创建一个线段，可以点击“线段工具”，然后在工作区中点击两个位置，这样就创建了一个直线。
要创建一个圆弧，可以点击“圆弧工具”，然后指定起点、终点和圆心来定义圆弧的形状。
要创建一个矩形，可以点击“矩形工具”，然后指定两对相对的角点来定义矩形的形状。
Step 3: 编辑和修饰草图一旦创建了基本几何图形，你可以使用各种编辑和修饰工具来调整和完善草图。
例如，要添加或删除线段，可以使用“添加线段工具”或“删除线段工具”。
要修改线段的长度或角度，可以使用“修改线段工具”。
要平移、旋转或缩放整个草图，可以使用相应的操作工具或命令。
此外，CAD软件还提供了各种修饰工具，用于细化和美化草图。
比如，可以使用“填充工具”给图形上色，使用“挤压工具”给图形添加厚度，使用“倒角工具”给图形的边界添加圆角等。
Step 4: 应用草图草图的最终目的是作为建模的基础，因此，在应用草图之前，需要先选择适当的建模工具。
在CAD软件中，有多种建模工具可供选择，例如拉伸、旋转、扫描等。
选择合适的建模工具后，你可以将草图应用到建模工具上，并指定建模的参数和选项。
轻松学会CAD草图功能的运用

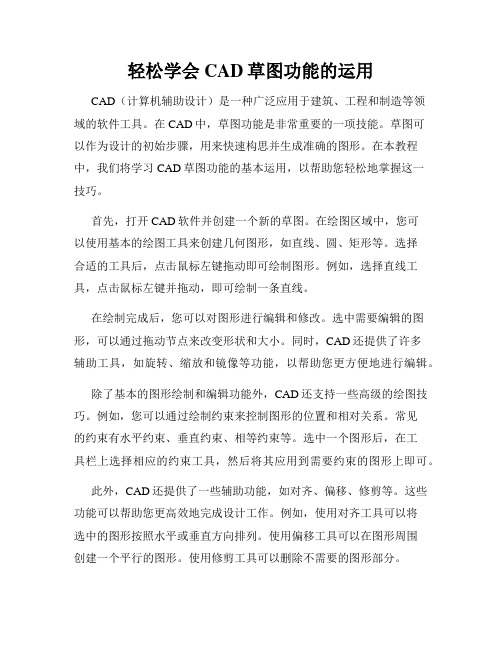

轻松学会CAD草图功能的运用CAD（计算机辅助设计）是一种广泛应用于建筑、工程和制造等领域的软件工具。
在CAD中，草图功能是非常重要的一项技能。
草图可以作为设计的初始步骤，用来快速构思并生成准确的图形。
在本教程中，我们将学习CAD草图功能的基本运用，以帮助您轻松地掌握这一技巧。
首先，打开CAD软件并创建一个新的草图。
在绘图区域中，您可以使用基本的绘图工具来创建几何图形，如直线、圆、矩形等。
选择合适的工具后，点击鼠标左键拖动即可绘制图形。
例如，选择直线工具，点击鼠标左键并拖动，即可绘制一条直线。
在绘制完成后，您可以对图形进行编辑和修改。
选中需要编辑的图形，可以通过拖动节点来改变形状和大小。
同时，CAD还提供了许多辅助工具，如旋转、缩放和镜像等功能，以帮助您更方便地进行编辑。
除了基本的图形绘制和编辑功能外，CAD还支持一些高级的绘图技巧。
例如，您可以通过绘制约束来控制图形的位置和相对关系。
常见的约束有水平约束、垂直约束、相等约束等。
选中一个图形后，在工具栏上选择相应的约束工具，然后将其应用到需要约束的图形上即可。
此外，CAD还提供了一些辅助功能，如对齐、偏移、修剪等。
这些功能可以帮助您更高效地完成设计工作。
例如，使用对齐工具可以将选中的图形按照水平或垂直方向排列。
使用偏移工具可以在图形周围创建一个平行的图形。
使用修剪工具可以删除不需要的图形部分。
同时，CAD还支持三维绘图和建模功能。
通过选择合适的视图模式，您可以在绘图区域中创建三维图形。
在三维绘图中，您可以使用类似于二维绘图的工具和技巧，在三维空间中创建和编辑图形。
此外，CAD还支持各种建模工具，如拉伸、旋转和扫描等，以帮助您创建复杂的三维模型。
在使用CAD草图功能时，还需要注意一些常见的问题和技巧。
首先，绘图时要保持图形的准确性和对称性。
可以使用网格和参考线等辅助工具来帮助定位和对齐图形。
其次，在绘图过程中，可以使用撤销和重做功能来消除错误或恢复上一步操作。
如何使用CAD进行草图和草图编辑
如何使用CAD进行草图和草图编辑在AE软件中，使用CAD进行草图和草图编辑是一项非常重要的技能。
通过CAD，用户可以快速创建精确的草图，并对其进行各种编辑和修改，从而实现更高效的工作流程。
本文将介绍如何使用CAD进行草图和草图编辑。
首先，打开AE软件并创建一个新的工程。
在工程中，选择“创建草图”选项以开始绘制草图。
在CAD界面中，可以看到许多绘图工具，如直线、曲线、圆形等。
要绘制直线，请选择“直线”工具。
点击并拖动鼠标以创建一条直线。
在创建直线后，可以调整其长度和角度。
如果想要创建平行的直线，只需按下Ctrl键并拖动鼠标即可。
要同时绘制多条平行直线，可以使用“镜像”工具。
对于曲线的绘制，选择“曲线”工具。
点击鼠标并拖动以创建曲线的锚点。
通过调整锚点来改变曲线的形状和弧度。
要创建光滑的曲线，可以使用“角度弧”工具，它可以帮助你随心所欲地绘制曲线。
另外，要绘制圆形，请使用“圆形”工具。
点击并拖动鼠标，即可创建一个圆形。
通过拖动鼠标来调整圆形的半径。
如果要绘制椭圆形，可以使用“椭圆”工具。
在CAD中，还可以使用一些高级工具来编辑和修改草图。
例如，如果想要在现有草图上添加一个点或线，请使用“添加点”或“添加线”工具。
如果想要删除或修改现有的点或线，请使用“删除点”或“删除线”工具。
此外，CAD还支持一些实用的编辑功能，如拉伸、修剪和偏移。
要拉伸一条线，请选择“拉伸”工具，并点击要拉伸的线段。
然后，拖动鼠标以拉伸线段的长度。
要修剪一条线，请选择“修剪”工具，并选择要修剪的线段。
最后，要进行偏移，请选择“偏移”工具，并点击要偏移的线段。
然后，拖动鼠标以创建一个平行线段。
最后，通过使用CAD软件提供的选项和命令，可以对草图进行进一步的编辑和修改。
例如，可以改变线段、曲线和圆的颜色、线宽和样式。
可以选择并移动草图中的元素，以调整其位置和大小。
通过使用CAD的命令，可以进行旋转、缩放和镜像等操作，以满足各种设计需求。
三维CAD教程--【第3章 草图】
第3章草图草图是一个产品造型最基本的构成元素。
绘制草图是产品造型设计过程中必不可少的一部分，各种复杂的造型都是由一些简单造型组合而成的，而这些简单的造型，则可以通过各种草图来创建。
在中望3D中，提供了非常完整的草图绘制功能，绘制的草图可以用于后续实体或曲面的造型设计，而且相互之间具有参数关联性。
如果更改了草图数据，与之关联的造型也会自动变更。
3.1 草图绘制在新建文件时，可以发现系统提供了一个创建二维草图的文件“类型”，如图3-1所示。
通过“类型”选项可以直接进入草图环境，而不经过建模环境，但创建的草图无法在该环境中进行三维造型设计。
如果需要做三维设计，最好是通过建模环境下的“插入草图”功能进入草图环境进行草图绘制，也可以通过【编辑】→【复制】→【外部草图】将现有草图调入到当前设计环境中。
图3-1 “新建文件”窗口3.1.1 插入基准面草图是存在于一个平面中的二维图形，因此，创建草图时必须有一个绘图平面。
在草图设计中，除了可以使用默认的基准面，还经常需要自建基准面。
单击工具栏【造型】→【插入基准面】功能图标，或通过鼠标右键点选【插入基准面】，系统弹出“基准面”对话框，如图3-2所示。
它提供了5种基准面的创建方法，通过该功能可以创建出任何方位的基准面。
【基准平面】以一条曲线、一条边、一个面或基准面，作为创建基准面的参考对象，系统会根据定义的点产生一个默认的基准面。
如图3-3（a ）所示。
可以通过对话框下方的“可选输入”选项对该基准面的位置、方向等进行设置。
【3点平面】通过定义3个点产生一个基准面，如图3-3（b ）所示。
可以通过对话框下方的“可选输入”选项对该基准面的位置、方向等进行设置。
【XY 面】通过参考默认的XY 平面创建一个与之平行的基准面，可以通过对话框下方的“可选输入”选项对该基准面的位置、方向等进行设置。
【XZ 面】通过参考默认的XZ 平面创建一个与之平行的基准面，可以通过对话框下方的“可选输入”选项对该基准面的位置、方向等进行设置。
AutoCAD标准实例教程第3章绘制草图
“圆心圆”按钮。 ❖ 【操作步骤】 ❖ 操作过程如图所示。
绘制圆心圆
❖ 2．相切圆 ❖ 【执行方式】
❖ 功能区：单击“草图”标签栏“绘制”面板 的“相切圆”按钮。
❖ 【操作步骤】 ❖ 操作过程如图所示。
绘制相切圆
3.3.5 课上十分钟——椭圆
个草图，或编辑退化的草图。图3-1是一个零件的模型树，可清楚的反映这一点。 ❖ 3．草图与特征的关系 ❖ （1）退化的草图依然是可编辑的，如果对草图中的几何图元进行了尺寸以及约
束方面的修改，那么退出草图环境以后，基于此草图的特征也会随之更新，草图 是特征的母体，特征是基于草图的。 ❖ （2）特征只受到属于它的草图的约束，其他特征草图的改变不会影响到本特征。 ❖ （3）如果两个特征之间存在某种关联关系，那么二者的草图就可能会影响到对 方。如在一个拉伸生成的实体上打孔，拉伸特征和打孔特征都是基于草图的特征， 如果修改了拉伸特征草图，使得打孔特征草图上孔心位置不在实体上，那么孔是 无法生成的，“Inventor”也会在课上十分钟——绘制点
❖ 创建草图点或中心点。 ❖ 【执行方式】 ❖ 功能区：单击“草图”标签栏“绘制”面板
上的“点”按钮。 ❖ 【操作步骤】 ❖ 绘制过程如图所示。
绘制点
3.3.2 课上十分钟——直线
❖ 【执行方式】 ❖ 功能区：单击“草图”标签栏“绘制”面板
上的“直线”按钮。 ❖ 【操作步骤】 ❖ 直线分为三种类型：水平直线、竖直直线和

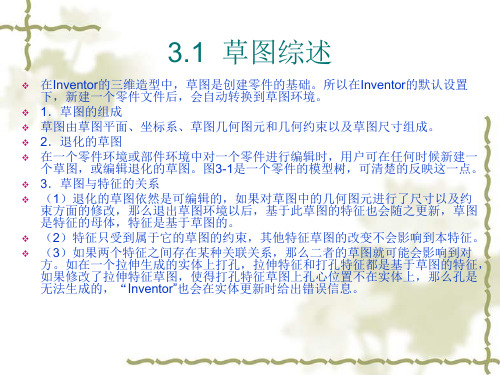

3.1 草图综述
❖ 在Inventor的三维造型中，草图是创建零件的基础。所以在Inventor的默认设置 下，新建一个零件文件后，会自动转换到草图环境。
CAD中的草图绘制技巧
CAD中的草图绘制技巧CAD（计算机辅助设计）软件是现代设计领域中不可或缺的工具，其功能强大，能够帮助设计师快速、精确地绘制图纸和草图。
在CAD 软件中，草图绘制是设计过程中的一项重要技巧，它能够帮助设计师快速构思和表达设计想法。
本文将介绍一些在CAD软件中进行草图绘制的技巧，希望能为您的设计工作提供帮助。
首先，草图绘制前，我们需要了解一些基本概念和操作。
在CAD 软件中，草图是由线段、圆弧、椭圆等基本图形组成的。
我们可以使用CAD软件提供的绘图工具，在绘图区域中选择合适的绘图命令，如“线段”命令或“圆弧”命令，然后通过鼠标移动和点击的方式来绘制基本图形。
其次，草图的几何图形要具有精确性，因此在绘制过程中要注意几个关键点。
首先是图纸的比例尺。
在CAD软件中，我们可以根据实际需要设置图纸的比例尺，以确保绘制的草图与实际尺寸一致。
其次是草图中的尺寸标注。
在CAD软件中，我们可以使用“标注”工具，在草图中添加尺寸标注，以便后续的尺寸测量和修改。
最后是图形的位置和对称性。
在CAD软件中，绘制草图时可以使用“参考点”工具，通过指定固定点的方式来确定几何图形的位置和对称性。
此外，CAD软件还提供了一些方便的功能和技巧，可以进一步提高草图绘制的效率和准确性。
比如，我们可以使用“拷贝”命令或“阵列”命令来复制和重复绘制相同的图形。
同时，我们还可以使用“偏移”命令来创建平行于已有图形的新图形。
此外，CAD软件还提供了实体操作和编辑功能，可以对绘制的草图进行编辑和修正，如删除、移动、修改线段、圆弧等。
这些功能和技巧可以帮助设计师快速调整和修改草图，提高工作效率。
最后，草图绘制完成后，我们可以使用CAD软件的导出功能，将绘制的草图导出为常见的图片格式（如JPG、PNG等）或矢量格式（如DXF、DWG等），以便与其他软件进行交互和共享。
此外，CAD软件还支持草图的三维建模和渲染，可以将草图转化为立体的模型，并添加材质、光源等效果。
利用CAD进行草图和草图编辑的步骤
利用CAD进行草图和草图编辑的步骤使用CAD进行草图和草图编辑的步骤在工程设计和建筑设计过程中，CAD（计算机辅助设计）软件起着重要的作用。
CAD软件可以帮助设计师创建和编辑草图，提供精确的尺寸和准确的计量。
以下是使用CAD进行草图和草图编辑的步骤。
1. 打开CAD软件并创建新的绘图文件：启动CAD软件后，选择新建文档或新建工程。
你也可以直接点击软件界面上的“新建”按钮。
在新建的绘图文件中，你可以开始绘制草图。
2. 选择绘图工具：CAD软件提供了各种绘图工具，如直线、圆、矩形、多边形等。
根据设计需求选择适当的绘图工具。
例如，如果要绘制一个矩形，则选择矩形工具。
3. 绘制草图：使用选定的绘图工具，在绘图文件中点击并拖动来绘制草图的各个部分。
例如，如果要绘制一个矩形，则点击并拖动鼠标以定义矩形的长度和宽度。
4. 设置草图属性：在绘制草图之前，可以设置草图的属性，如线型、线宽、颜色等。
这些属性可以根据设计需求进行调整。
例如，如果希望矩形的线宽为2毫米，则选择2毫米线宽来绘制矩形。
5. 添加尺寸和标注：在完成草图绘制后，可以添加尺寸和标注，以便更清晰地表示设计意图。
CAD软件提供了各种测量工具和标注选项。
点击需要添加尺寸或标注的物体，然后选择适当的测量工具进行测量，并在合适位置添加尺寸和标注。
6. 编辑草图：如果需要修改已经绘制的草图，可以使用CAD软件的编辑工具来进行编辑。
例如，如果要更改矩形的尺寸，则选择编辑工具并点击矩形，然后拖动矩形的边缘或顶点来调整尺寸。
7. 存储草图文件：完成草图绘制和编辑后，你应该将文件保存在适当的位置。
点击软件界面上的“保存”按钮，选择文件保存的位置和名称。
总结：CAD软件提供了强大的草图绘制和编辑功能，能够帮助设计师创造精确和准确的草图。
通过以上步骤，你可以轻松地使用CAD软件进行草图绘制和编辑，从而实现更高效和精确的设计过程。
AutoCAD三维基础实例：cad草图设计
AutoCAD为用户提供了多种绘图的辅助工具，如栅格、捕捉、正交、极轴追踪和对象捕捉等，这些辅助工具类似于手工绘图时使用的方格纸、三角板，可以更容易、更准确地创建和修改图形对象。
用户可通过“DraftingSettings（草图设置）”对话框，对这些辅助工具进行设置，以便能更加灵活、方便地使用这些工具来绘图。
使用捕捉和栅格（SnapandGrid）Step1打开图形文件在AutoCAD打开图形文件：Step2设置捕捉和栅格(1)选择菜单【Tools（工具）】→【DraftingSettings…（草图设置）】，弹出“DraftingSettings（草图设置）”对话框，并选择“SnapandGrid （捕捉和栅格）”选项卡，如图3-12所示。
(2)分别选中“SnapOn（启用捕捉）”和“GridOn（启用栅格）”开关，打开捕捉和栅格模式，并按图3-12所示内容进行设置，然后按键确认。
(3)现在屏幕上出现了一个点的阵列，也就是栅格（Grid）；当用户移动光标时会发现，光标只能停在其附近的栅格点上，而且可以精确地选择这些栅格点，但却无法选择栅格点以外的地方，这个功能称为捕捉（Snap）。
如图3-13所示。
现在就利用这两个功能来快速准确的绘图。
在以下的绘制过程中，用户无需在命令行中输入点坐标，而可以直接利用鼠标准确地捕捉到目标点。
Step3绘制轴承支座侧视图(1)使用“rectang”命令，在点（10,10）、（210,30）之间绘制一个矩形。
(2)使用“circle”命令，以（110，110）为圆心，分别以20、40为半径绘制两个圆。
(3)使用“line”命令，按下表所示分别绘制若干条直线。
(4)使用“line”命令，以点（50,30）为起点，使用切点捕捉绘制大圆的切线；用同样的办法以点（170,30）为起始点，绘制大圆的另一条切线，结果如图3-14所示。
Step4修改与设置(1)从图3-14中可以看到，直线3和4与大圆相交叉的部分应该截掉。

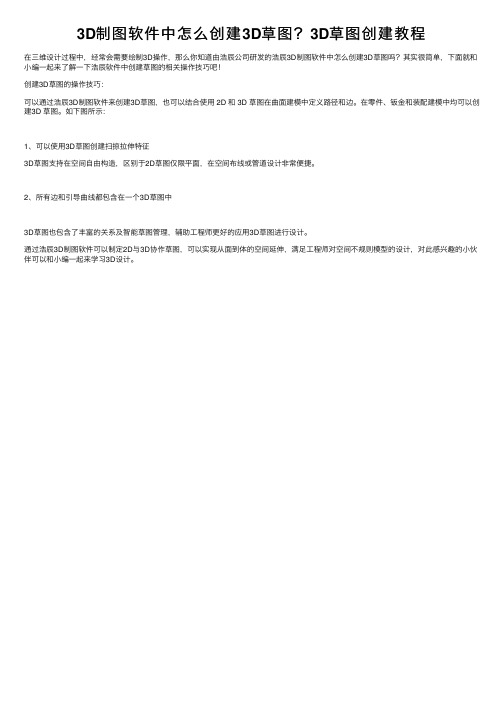

3D制图软件中怎么创建3D草图？3D草图创建教程
3D制图软件中怎么创建3D草图？3D草图创建教程
在三维设计过程中，经常会需要绘制3D操作，那么你知道由浩⾠公司研发的浩⾠3D制图软件中怎么创建3D草图吗？其实很简单，下⾯就和⼩编⼀起来了解⼀下浩⾠软件中创建草图的相关操作技巧吧！
创建3D草图的操作技巧：
可以通过浩⾠3D制图软件来创建3D草图，也可以结合使⽤ 2D 和 3D 草图在曲⾯建模中定义路径和边。
在零件、钣⾦和装配建模中均可以创建3D 草图。
如下图所⽰：
1、可以使⽤3D草图创建扫掠拉伸特征
3D草图⽀持在空间⾃由构造，区别于2D草图仅限平⾯，在空间布线或管道设计⾮常便捷。
2、所有边和引导曲线都包含在⼀个3D草图中
3D草图也包含了丰富的关系及智能草图管理，辅助⼯程师更好的应⽤3D草图进⾏设计。
通过浩⾠3D制图软件可以制定2D与3D协作草图，可以实现从⾯到体的空间延伸，满⾜⼯程师对空间不规则模型的设计，对此感兴趣的⼩伙伴可以和⼩编⼀起来学习3D设计。
快速创建CAD绘图中的草图和示意图
快速创建CAD绘图中的草图和示意图CAD软件是一种强大的工具，可以帮助我们创建高质量的绘图和设计。
在CAD绘图中，草图和示意图是不可或缺的元素，它们用于初步表达设计概念和构思。
在本文中，我将介绍一些快速创建CAD绘图中草图和示意图的技巧和方法。
首先，我们需要选择合适的工具和命令来创建绘图。
在CAD软件中，一般有几种常用的绘图工具，如线段、圆弧、多段线等。
我们可以根据绘图的需求选择合适的工具来绘制草图和示意图。
例如，当我们需要绘制一个简单的直线时，可以使用直线命令。
在CAD软件中，直线命令通常是通过键盘输入“L”或者在工具栏上选择对应的图标来调用。
一旦启动了直线命令，我们只需点击鼠标来确定直线的起点和终点，然后按下回车键来结束命令。
类似地，当我们需要绘制一个圆弧时，可以使用圆弧命令。
在CAD软件中，圆弧命令通常是通过键盘输入“A”或者在工具栏上选择对应的图标来调用。
一旦启动了圆弧命令，我们只需点击鼠标来确定圆弧的起点、终点和半径，然后按下回车键来结束命令。
另外，多段线命令也是一个非常有用的绘图工具，可以帮助我们创建复杂的线段形状。
在CAD软件中，多段线命令通常是通过键盘输入“PL”或者在工具栏上选择对应的图标来调用。
一旦启动了多段线命令，我们只需点击鼠标来确定每个线段的端点，然后按下回车键来结束命令。
除了基本的绘图工具和命令，CAD软件还提供了许多附加功能和快捷键，可以帮助我们更高效地创建草图和示意图。
例如，CAD软件通常支持撤销和重做功能，可以在绘图过程中纠正错误或者恢复之前的操作。
此外，CAD软件还支持快捷键操作，如“Ctrl+C”复制对象、“Ctrl+V”粘贴对象、“Ctrl+Z”撤销操作等。
此外，一些CAD软件还支持草图和示意图的参数化设计。
参数化设计是一种将设计中的各个参数（如尺寸、位置等）与草图和示意图相连的方法。
通过修改参数的数值，可以自动更新草图和示意图中的相关元素。
这种参数化设计可以帮助我们在设计过程中快速调整和优化绘图。
CAD中的草图命令使用技巧
CAD中的草图命令使用技巧CAD软件是一种广泛应用于工程设计和制图的工具，其中草图命令是使用CAD的重要部分之一。
草图命令允许用户创建和编辑草图，用于生成三维模型。
本文将介绍一些CAD中草图命令的使用技巧，帮助您更加高效地使用CAD软件。
1. 创建草图要创建一个新的草图，打开CAD软件并选择草图命令。
在草图命令中，您可以选择在二维平面上创建草图，或者在三维平面上创建3D 草图。
选择适当的平面后，您可以开始绘制草图。
2. 绘制基本几何形状CAD软件提供了各种基本几何形状的绘制工具，例如线段、圆、矩形和椭圆等。
使用这些工具可以快速创建出需要的形状。
可以通过指定坐标值、长度、半径等参数来精确绘制几何形状。
3. 使用约束CAD软件中的约束功能可以帮助用户保持几何形状的特定关系。
例如，您可以将两条线段定位在特定的角度上，或者使两个点处于水平或垂直位置。
使用约束功能可以确保草图的几何形状稳定和准确。
4. 修改草图一旦草图创建完成，您可能需要对其进行修改。
CAD软件提供了一系列修改工具，可以帮助您对草图进行编辑。
例如，您可以使用移动工具将形状的位置进行微调，使用拉伸工具改变形状的尺寸，或者使用旋转工具改变形状的方向。
5. 利用草图进行建模创建完草图后，您可以利用它们生成三维模型。
借助CAD软件的建模工具，您可以将草图转换为实体对象，并对其进行加工和编辑。
例如，您可以拉伸形状以创建立方体，旋转形状以创建圆柱体，或者使用剪切工具进行细节修饰。
6. 使用尺寸和标注尺寸和标注是CAD设计中不可或缺的一部分。
它们可以帮助绘图员和其他人员理解和测量模型的尺寸。
在CAD软件中，您可以使用尺寸工具绘制尺寸线，并进行精确的测量和标记。
这些尺寸和标注可以在绘图中显示，也可以在转换为其他格式的文件时保留。
7. 使用辅助命令CAD软件提供了许多辅助命令，可以帮助您更加高效地进行设计和编辑。
例如，您可以使用镜像命令创建对象的镜像副本，使用阵列命令创建对象的副本数组，或使用填充命令填充闭合的几何形状。
AutoCAD课件第3章 绘制草图
a 确定第二点
b 确定其他点 图 绘制样条曲线
c完Hale Waihona Puke 样条曲线• 3.4.4 圆
• 1．圆心圆 • 【操作步骤】 • （1）执行命令。单击【草图】标签栏【绘图】面板的【圆
图 快捷菜单
图 绘制点
3.4.2 直线
• 1．单击【草图】标签栏【绘图】面板的【直线】按钮，开 始绘制直线。
• 2．在绘图区域内某一位置单击左键，然后到另外一个位置 单击左键，则在两次单击的点的位置之间会出现一条直线 ，单击鼠标右键在弹出的快捷菜单中选择【完成】选项或 按下“ESC键，直线绘制完成。
图 “编辑草图”选项
3.3 定制草图工作区环境
• 1．约束位置优先选项。 • 2．过约束尺寸选项。 • 3．显示选项。 • 4．样条曲线拟合方式。 • 5．在创建编辑尺寸。 • 6．在创建曲线过程中自动投影边。 • 7．自动投影边以创建和编辑草图。 • 8．捕捉到网格。 • 9．新建草图后，查看草图平面。 • 10．新建草图后，自动投影零件原点。 • 11．点对齐。 • 12．新建三维直线时自动创建过渡。
• 3．也可选择【重启动】选项以接着绘制另外的直线。否则 继续绘制，将绘制出首尾相连的折线，如图所示。
图 绘制首位相连直线
• 3.4.3 样条曲线
• 【操作步骤】 • 1．单击【草图】标签栏【绘图】面板的【样条曲线】按钮
，开始绘制样条曲线。 • 2．在绘图区域单击鼠标左键，确定样条曲线的起点。 • 3．移动鼠标，在图中合适的位置单击鼠标左键，确定样条
a 确定长半轴
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.4 创建草图平面
创建二维草图以及标注尺寸和约束草图都是 在草图环境中进行的。二维草图创建在草图 平面上，即在创建草图前先要创建草图平面。 草图平面（工作平面）可以单独创建或是将 已建好的特征平面作为草图平面。
在浏览其中特征使用的草图在该特征的下面。
三维CAD
单独创建工作平面
将特征平面作为草图平面
（1）在浏览器中找到草图特征，单击加 号显示该特征的草图图标。 （2）在草图图标上单击右健，然后选择 “共享草图”。 该草图将被复制，这时即可对草图修改或 作为截面轮廓。
三维CAD
“共享草图”
三维CAD
3.11 创建定位特征
定位特征是从属于零件的参数化特定的构造 特征。在模型中一般用定位特征来辅助定位 和定义新特征。定位特征有三种类型：工作 平面、工作轴和工作点。
三维CAD
1 . 默认工作平面
每个零件有三个默认的工作平面，即三个 坐标面。它们都被隐藏，可以将它们改为 可见（单击原点处的加号）。 可以把它们用作参考平面或直接用它们创 建草图。
三维CAD
用默认的工作平面
三维CAD
2. 将零件表面作为工作平面
在部件或零件文件中工作时，可以将草图 放置在零件表面上，如果零件表面的方向 或位置发生了变化，草图仍在该表面上并 且任何用它创建的特征的位置和方向也会 随着变化。在零件表面定义草图也是最常 用的创建草图的方法。
三维CAD
但“自动标注尺寸”标注尺寸可帮助用户检 查草图所缺少的尺寸。一般当所需尺寸为2 时即可认为全约束了。
三维CAD
三维CAD
3.10 草图特征
3.10.1 草图特征及轮廓 轮廓是用来定义特征截面的封闭回路。草图 特征包括普通曲线、构造线、中心线、投影 几何图元、几何约束和尺寸约束。普通曲线 化的特征必须是封闭回路，否则可能出现错 误或只能生成曲面。
三维CAD
三维CAD
3.2 创建草图的原则
尽量简单 用简单的形体创建复杂的形状 画出草图的大致形状，大小与实际大小接近 在确定尺寸前用几何约束固定草图形状 轮廓封闭
三维CAD
3.3 二维草图坐标系
开始一个新草图时，默认的草图坐标系原点 在绘图区的中央，垂直方向为y轴，水平方 向位x轴，而且显示出网格和辅助线，在公 制的情况下，每格为20mm，辅助线构成的 网格为2mm。 可以在【二维草图面板】选择“编辑坐标系” 来改变坐标系的位置和方向。 Inventor的三维坐标系统为右手系。默认Z轴 正向朝上，有些CAD软件（如SolidWorks） Y轴正向朝上。
三维CAD
标注尺寸后，再单击该尺寸，则出现显示 该尺寸的对话框，可以在对话框中重新输 入新值来改变该尺寸。
三维CAD
3.9.2 自动标注尺寸
Inventor还有“自动标注尺寸”的功能， 它可以加速尺寸标注过程。如标的尺寸 都满意，可一个个地修改其数值；不满 意的可以删除后用“通用尺寸”重新标 注。 但“自动标注尺寸”并不好用，因为它标 注的尺寸有许多都不能令人满意或符合要 求。
三维CAD
在创建草图时，如零件的相应位置没有平 表面，这时就要创建一个工作平面。工作 平面属定位特征。
三维CAD
三维CAD
3.10.3 草图坐标系
草图平面的x轴和y轴定义了草图坐标系。 在设计的过程中，默认坐标系如果不能满 足需要，可以选择用“编辑坐标系”命令 选择一个特征顶点获特征边移动或旋转坐 标系。这个坐标系是局部坐标系。
三维CAD
对称相切Βιβλιοθήκη 三维CAD显示约束和删除约束
三维CAD
3.9 尺寸约束
几何约束确定了草图元素的几何关系，而 草图各部分的准确大小和相对位置要靠尺 寸约束来确定。当对草图进行了尺寸标注 并改变了尺寸数值时，草图的大小和位置 会自动更新。
三维CAD
3.9.1 通用尺寸
在【二维草图面板】选择“通用尺寸”命 令，再选择确定尺寸的几何元素标注尺寸。 系统会根据所选的几何元素和它们的相对 位置自动判断所注尺寸的类型。
三维CAD
三维CAD
3.6 创建草图
Inventor提供了丰富的二维草图 命令，功能强大。绘图命令包括： 点（孔中心点）、直线、样条曲 线、圆、椭圆、圆弧、矩形和正 多边形等。编辑命令有：镜像、 矩形阵列、环形阵列、偏移、延 伸、修剪、移动（平移和复制） 和旋转。这些命令可以在二维草 图面板或工具栏找到。
第三章 创建草图
3.1 草图概述 3.2 创建草图的原则 3.3 二维草图坐标系 3.4 创建草图平面 3.5 创建草图的参考 3.6 创建草图 3.7 草图医生 3.8 几何约束 3.9 尺寸约束 3.10 草图特征 3.11 创建 定位特征
第三章 创建草图

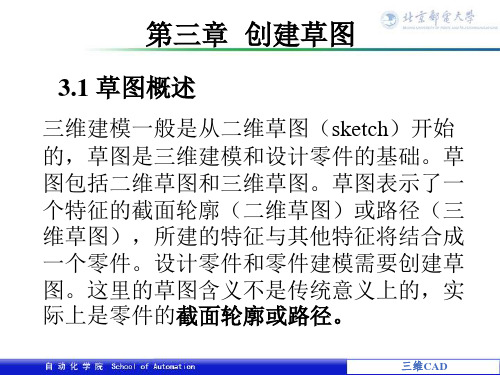

3.1 草图概述
三维建模一般是从二维草图（sketch）开始 的，草图是三维建模和设计零件的基础。草 图包括二维草图和三维草图。草图表示了一 个特征的截面轮廓（二维草图）或路径（三 维草图），所建的特征与其他特征将结合成 一个零件。设计零件和零件建模需要创建草 图。这里的草图含义不是传统意义上的，实 际上是零件的截面轮廓或路径。
三维CAD
3.5 画草图时的参考
在画草图时，经常需要参考已画好的结构。 Inventor提供了“投影几何图元”的功能， 可以将工作轴和已画好结构上的面、边、轴 线、圆心等投影到当前草图平面上，以使它 们作为新画草图的参考。Inventor还提供了 “投影剖切边”的功能。可以将工作平面与 已建好模型的交线（剖面轮廓）投影到当前 草图平面上，以便在画草图时利用它们。这 些功能给我们带来了方便，保证了建模的准 确和各结构间的相关，应注意使用它们。
在添加尺寸约束前先添加几何约束；
同时使用几何约束和尺寸约束来表达设 计意图。
三维CAD
如果想确保草图中的两个圆弧相等，或两 直线等长、垂直、平行、对称等，就可以 对这些对象添加几何约束。
几何约束是用来强迫轮廓遵守规则的命令。 几何约束可以加在同一草图的两个对象之 间，也可以加在草图和已有特征的投影之 间。
三维CAD
在创建草图时，系统会自动推断添加一些 约束，如平行、垂直、相切等。但有些需 另外添加，如等长、固定。 当一个草图被完全约束（尺寸和几何）时， 无论形状和大小都不能用拖动的方式编辑。 当草图中的每一条曲线都被约束时，颜色 就会改变。 “几何约束”弹出式工具 栏可以在【二维草图面 板】中找到。
三维CAD
3.6 创建草图
要按照创建草图的原则绘制草图。Inventor 画草图一般不要求准确画出（不输入坐标 值），只画出大致形状即可。 草图的线型有三种：普通、构造和中心线。 普通线：草图轮廓，常用。 中心线：旋转特征的旋转轴。 构造线：一般用来定位，作图线 构造线不属于草图的轮廓，普通线也不能作 为作图线，否则会出现错误。
三维CAD
创建矩形槽和加强筋
三维CAD
特 征 放 置 面
原型
将放置面修改后
三维CAD
3. 创建一个从面偏移（平行）的工作平面
（1）选择工作平面命令； （2）将光标移到零件的表面或其他工作 平面直到亮显； （3）右击零件，在弹出的菜单中选择 “选择其他”。单击“箭头”循环选择表 面（如果需要），然后单击中间按钮； （4）向需要的方向拖动平面，在弹出的 对话框中输入需要的数值，单击“√”确 定。
三维CAD
三维CAD
创建一个与已有表面成一定角度的工作平面
三维CAD
三维CAD
三维CAD
（2）亮显；
（3）光标放到面 通过的边上
默认的工作平面
最后的结果
三维CAD
5. 创建一个与曲面相切的工作平面
（1）选择工作平面命令； （2）在浏览器上选择原点，单击“+”号 （3）在三个坐标面或其他工作平面中选择与 欲创建面平行的，亮显； （4）将光标放在圆柱上方；
三维CAD
（3）要建立一个工作平面或边用以放置 几何约束和尺寸约束时—创建工作平面或 工作轴。 （4）为旋转特征或阵列提供一个旋转轴 或旋转点—创建工作轴
三维CAD
（5）在零件外提供一个外部终止平面或 内部终止面。
三维CAD
3.12.1 创建工作平面
在零件特征“面板”上选择“工作平面” 命令。工作平面可以基于未退化的草图、 特征点、边、表面或其他定位特征创建。
三维CAD
3.7 草图医生
创建一个草图之后，在进行下面的工作时， 如果系统检测到草图有问题，则出现错误 提示。这时，对话框中会出现“十”，按 下该按钮后，将会出现草图医生。草图医 生将引导你执行一系列操作，帮助你诊断 草图中的问题并详细信息和解决方案。
三维CAD
3.8 几何约束
草图添加几何约束的原则为： 必须添加需要的几何约束；
三维CAD
三维CAD
三维CAD
4. 创建一个与已有面成一定角度的工作平面
（1）选择工作平面命令； （2）将光标移到零件的表面或其他工作 平面直到亮显； （3）右击零件，在弹出的菜单中选择 “选择其他”。单击“箭头”循环选择表 面（如果需要），然后单击中间按钮； （4）光标放在工作平面应通过的边上， 单击，在弹出的对话框中输入需要的角度 值，单击“√”确定。
三维CAD
下载课件和软件的地址
ftp://
三维CAD
草图练习
三维CAD
三维CAD
三维CAD
三维CAD
三维CAD
三维CAD
三维CAD
三维CAD
画草图举例
三维CAD
画草图举例
三维CAD
三维CAD
3.10.2 退化草图和未退画草图及共享草图 还没有被特征使用的草图称为未退化画草 图。当把一个二维草图轮廓变成一个三维 特征时，就说这个轮廓被特征退化了，称 为退化草图。
变成三维特征后，退化的草图不再可见。 但有时还是需要访问草图，生成其他特征 或修改它们的形状。
