框架结构设计说明11
框架结构设计说明
1.绪 论1.1 工程背景本项目为9层钢筋混凝土框架结构体系，占地面积约为960.96 m 2，总建筑面积约为8811.84 m 2；层高3.6m,平面尺寸为18.3m×52.0m 。
采用桩基础，室内地坪为±0.000m ，室外内高差0.6m 。
框架梁、柱、楼面、屋面板板均为现浇。
1.1.1 设计资料1.1.1.1 气象资料夏季最高气温42.3C ︒，冬季室外气温最低9C ︒-。
冻土深度25cm ，基本风荷载W 。
=0.4kN/ m 2；基本雪荷载为0.2 kN/ m 2。
年降水量680mm 。
1.1.1.2 地质条件建筑场地地形平坦，地基土成因类型为冰水洪积层。
自上而下叙述如下：新近沉积层（第一层），粉质粘土，厚度0.5—1.0米，岩性特点，团粒状大孔结构，欠压密。
粉质粘土层（第二层），地质主要岩性为黄褐色分之粘土，硬塑状态，具有大孔结构，厚度约3.0米, qsk=35—40kPa 。
粉质粘土层（第三层），地质岩性为褐黄色粉质粘土，具微层理，含铁锰结核，可塑状态，厚度3.5米， qsk=30—35kPa 。
粉质粘土层（第四层），岩性为褐黄色粉质粘土，具微层理，含铁锰结核，硬塑状态，厚度未揭露，qsk=40—60kPa,qpk=1500—2000kPa 。
不考虑地下水。
1.1.1.3 地基土指标自然容重1.90g/cm 2，液限25.5％，塑性指数9.1，空隙比0.683，计算强度150kp/m2。
1.1.1.4 地震设防烈度7度1.1.1.5 抗震等级三级1.1.1.6 设计地震分组α=（表3.8《高层建筑结构》）场地为1类一组Tg（s）=0.25s max0.161.1.2 材料柱采用C30，纵筋采用HRB335，箍筋采用HPB235，梁采用C30，纵筋采用HRB335，箍筋采用HPB235。
基础采用C30，纵筋采用HRB400，箍筋采用HPB235。
1.2 工程特点本工程为九层，主体高度为32.4米，属高层建筑。
结构设计说明 (3)
结构设计（框架结构）1.结构方案设计①确定抗震设防类别及相应的抗震设防标准。
详见《建筑工程抗震设防分类标准》GB 50223-2008。
②确定结构的抗震等级。
详见《混凝土结构构造手册》（以后简称《构造手册》）第一章。
③初步确定框架柱的截面尺寸。
根据柱子所受的总压力依据轴压比的要求确定框架柱的截面尺寸。
详见《构造手册》第五章。
cc f N A A f N *≥⇒≤轴压比限值轴压比限值 其中：一根柱的受力面积荷载设计值楼层数**=)(n N荷载设计值可取15KN/m 2④初步确定框架梁的截面尺寸。
详见《构造手册》第三、五章。
⑤初步确定板的截面尺寸。
详见《构造手册》第二章。
⑥确定结构平面布置。
根据建筑图的要求，合理布置框架柱（为满足经济性，不可太密），框架柱之间布置框架梁，框架梁上有需要时可布置次梁（板块短跨超过5m ；上面有200mm 以上厚墙时；楼板上开有大洞口时，需设置次梁进行结构补强，如电梯间及楼梯间处的大洞口四周均需要设置次梁）。
⑦确定荷载。
楼面或者屋面的建筑做法自定，可选择相关图集11ZJ001等。
楼屋面恒载=建筑做法重量+楼板自重，楼屋面荷载为面荷载。
梁上的墙体重量需要计算线荷载，且为恒载。
楼屋面活载根据房间功能取值，详见《建筑结构荷载规范》。
具体算法可参见“荷载统计表格”。
注意：楼梯间因为踏板厚度未知，恒载可取10KN/m 2。
结构方案确定后，用探索者绘制成图，具体表达方法详见“结构方案图”。
2.PKPM 电算（2010版）PKPM 软件大家已经在上个学期学习过了，具体操作这里不再累述，下面仅说明特别需要注意的地方。
电算部分包括数据输入、结构计算和结果输出三大部分。
以下是各部分的设计要点及参数设置：2.1 数据输入（PM-CAD）①恒载中结构混凝土板的自重可在“建筑模型与荷载输入”里的“恒活设置”中选取“自动计算现浇楼板自重”选项即可。
②电梯间处的楼板板块采取开洞口的方式设置。
③楼梯间处的楼板板块不采用开洞口的方法，而将此板块厚度设置为0，并为此板块选取面荷载：恒载—10.0kN/m2，活载—3.5kN/m2，这样设置是为了PKPM能够传导楼梯间梯板的荷载到框架梁及框架柱上。
结构设计总说明(带图完整版)
混凝土结构设计总说明1.工程概况1.1 本工程位于xx市xxxxx，总建筑面积约13万平方米，由多栋商铺组成;主要功能层数高度(m) 结构型式基础类型商铺 4 15.400 框架结构独基、管桩2.设计依据2.1 本工程主体结构设计使用年限为50年。
2.2 自然条件：基本风压：0.35kN/m 2(50年重现期);基本雪压:0.45kN/m 2；抗震设防参数：本工程最大地震影响系数αmax=0.04（第一设防水准）；场地特征周期Tg=0.35秒；场地为可进行建设的一般地段。
本工程抗震基本烈度为6度，场地土类别为Ⅱ类。
2.3 xxx工程有限公司2014.10xxx一期-4号中心岩土工程详细勘察报告书工程编号：2014-K532.4 本工程施工图按初步设计审查批复文件和甲方的书面要求进行设计。
2.5 本工程设计采用的现行国家标准规范规程主要有：建筑结构可靠度设计统一标准GB50068-2001 建筑地基基础设计规范GB50007-2011 建筑工程抗震设防分类标准GB50223-2008 建筑抗震设计规范GB50011-2010 建筑结构荷载规范GB50009-2012 混凝土结构设计规范GB50010-2010 砌体结构设计规范GB50003-2011 地下工程防水技术规范GB50108-2008 工业建筑防腐蚀设计规范GB50046-2008 建筑桩基技术规范JGJ 94-2008人民防空地下室设计规范GB50038-2005 多孔砖砌体结构技术规范JGJ137-2001(200 3年局部修订)混凝土外加剂应用技术规范GB50119-2013 补充收缩混凝土应用技术规程JGJ/T 178-2009 建筑边坡工程技术规范GB/T50330-2013工程建设标准强制性条文(房屋建筑部分)2013年版(涉及规范版本更新及修订的应按现行规范执行)2.6 桩基静载荷试验报告和地基载荷板试验报告(本工程需有前述报告后方可进行基础施工)3.图纸说明3.1 计量单位(除注明外）：长度：mm；角度：度；标高：m；强度：N/mm 2。
框架结构设计要点十二条
框架结构设计要点十二条1、结构设计说明主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。
如混凝土的含碱量不得超过3kg/m3等等。
2、各层的结构布置图（包括）(1)预制板的布置(板的选用、板缝尺寸及配筋)。
(2)现浇板的配筋(板上、下钢筋，板厚尺寸)。
(3)关于过梁布置及轻隔墙。
(4)雨蓬、阳台、挑檐布置和其剖面详图。
(5)楼梯布置。
采用X型斜线表示楼梯间，并注明楼梯间另详。
尽量用板式楼梯，方便设计及施工，也较美观。
(6)板顶标高。
可在图名下说明大多数的板厚及板顶标高，厨厕及其它特殊处在其房间上另外标明。
(7)梁布置及其编号，应按层编号，如L-1-XX，1指1层，XX为梁的编号。
柱布置及编号。
(8)板上开洞(厨、厕、电气及设备)洞口尺寸及其附加筋，附加筋不必一定锚入板支座，从洞边锚入La即可。
(9)屋面上人孔、通气孔位置及详图。
(10)在平面图上不能表达清楚的细节要加剖面，可在建筑墙体剖面做法的基础上，对应画结构详图。
3、基础平面图及详图(1)在柱下扩展基础宽度较宽(大于4米)或地基不均匀及地基较软时宜采用柱下条基。
并应考虑节点处基础底面积双向重复使用的不利因素，适当加宽基础。
(2)当基础下有防空洞或枯井等时，可做一大厚板将其跨过。
(3)混凝土基础下应做垫层。
当有防水层时，应考虑防水层厚度。
(4)建筑地段较好，基础埋深大于3米时，应建议甲方做地下室。
(5)地下室外墙为混凝土时，相应的楼层处梁和基础梁可取消。
(6)抗震缝、伸缩缝在地面以下可不设缝，连接处应加强。
但沉降缝两侧墙体基础一定要分开。
(7)新建建筑物基础不宜深于周围已有基础。
(8)独立基础偏心不能过大，必要时可与相近的柱做成柱下条基。
(9)采用独立柱基时，独立基础受弯配筋不必满足最小配筋率要求，除非此基础非常重要，但配筋也不得过小。

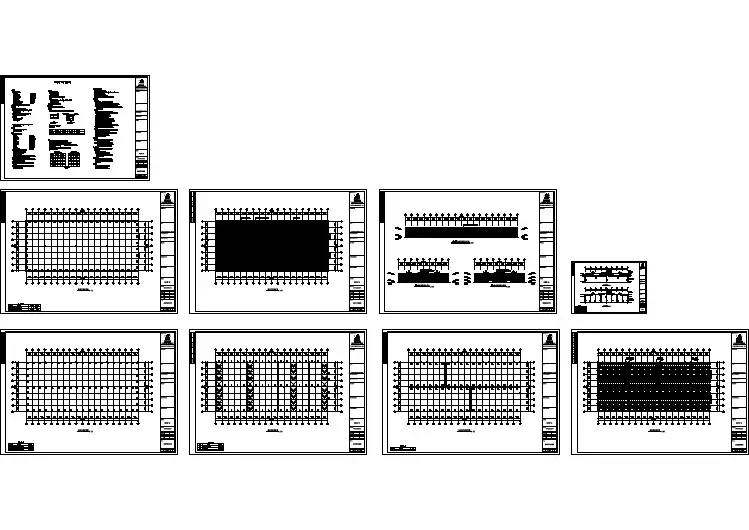

某地区工程框架结构图（含钢结构设计说明）
框架-剪力墙结构结构设计说明
框架－剪力墙结构结构设计编制说明本施工组织设计根据工程设计出图情况，建设单位对本工程要求和我司综合实力进行编制；其它未在图纸范围内内容和设计修改另做说明。
编制依据1、 Xx设计院设计的xx工程施工图（建施、结施、水施、电施）2、施工合同书3、图纸会审4、《混凝土结构施工及验收规范》GB50204－925、《砖石工程施工及验收规范》GBJ203－83；6、《屋面工程技术规范》JGJ73－917、《建筑地面工程施工及验收规范》GB50209－958、《建筑装饰工程施工及验收规范》JGJ73－919、《建筑安全技术规程》10、《采暖与卫生工程施工及验收规范》GBJ242－8211、《建筑电气安装工程质量检验评定标准》GBJ303－8812、《建筑工程质量检验评定标准》GBJ301－8813、其它现行国家有关施工及验收规范；14、我司现有经济、技术综合实力情况。
第一章工程概况一、有关单位：建设单位：设计单位：施工单位：监理单位：二、工程地理位置：三、设计概况大酒店是一幢集娱乐、餐饮、住宿为一体的多功能综合楼，该楼平面形状呈“┐”字形，是大酒店的主要工程，该建筑总建筑面积7072 m2 ，主体8层，总高为35.8m，防火等级为二级。
四、结构概况1）结构体系本工程为框架－剪力墙结构，框架抗震等级为一级，剪力墙抗震等级为一级；2）抗震设防设防烈度为9度；3）结构安全等级结构安全等级为二级。
五、具体详工程概况一览表建设单位工程名称设计单位司使用功能餐饮、娱乐、住宿建筑及结构特征建筑面积7072平方米总高 35.8m 层数 8层外装饰外墙面砖、石材层高底层4.8m、二层3.3m、三层~七层3.0m、8层3m 内装饰花岗岩地面，防滑地面砖水泥豆石楼地面，大理石或石材饰面，轻钢龙骨金属扣板吊顶等结构类型框架－剪力墙结构设防烈度9度砌体普通砖、粘土空心砖、加气砼砌块水、电讯生给水系统、排水系统、热水系统、消防给水系统、消防控制配电照明、CATV系统、电话通讯、消防及背景音乐系统第二章施工条件一、该工程紧靠xx，施工场地较宽。
结构设计总说明
结构设计总说明一．概述1.本工程主体结构为多层建筑（地上5层，地下1层）,房屋高度22.87米。
结构设计采用现浇钢筋混凝土框架结构体系。
温度伸缩兼防震本工程设有8条温度伸缩兼防震缝，将结构平面分成4个抗震单元，缝宽100mm。
2.本工程的设计与控制等级(1)结构的设计使用年限为 50年。
(2)建筑结构安全等级为二级。
(3)建筑地基基础设计等级为丙级。
(4)建筑耐火等级：地面以上部分为一级，地下室为一级。
(5)砌体结构施工质量控制等级为B级。
3.本工程结构抗震设防要求：(1）抗震设防烈度为6度，对应于设计基本地震加速度值为0.05g，设计地震分组为第一组。
(2)根据本工程建筑使用功能的重要性分类，本工程建筑抗震设防类别为乙类。
(3)根据工程地质勘察报告，本工程建筑场地类别为III类场地。
轴线6及轴线9框架柱及框架梁抗震等级取二级（详平面图中表示）。
(4)本工程框架的抗震等级为三级。
4.本工程设计±0.000米相当于黄海高程 3.600米。
（黄海高程=1985国家高程+0.0289m）二．设计依据1.本工程设计执行下列我国现行设计规范、规程和标准：(1)《建筑结构可靠度设计统一标准》GB50068-2001(2)《建筑结构制图标准》GB/T50105-2001(3)《建筑工程抗震设防分类标准》GB50223-2004(4)《建筑结构荷载规范》（2006年版）GB50009-2001(5)《建筑地基基础设计规范》GB50007-2002(6)《混凝土结构设计规范》GB50010-2002(7)《建筑抗震设计规范》GB50011-2001(8)《砌体结构设计规范》GB50003-2001(9)《多孔砖砌体结构技术规范》JGJ137-2001(10)《普通混凝土配合比设计规程》JGJ55-2000(11)《钢筋机械连接通用技术规程》JGJ107-2003(12)《工程建设标准强制性条文－房屋建筑部分》2002年版(13)《高层建筑混凝土结构技术规程》JGJ3-2002(14) 《建筑基桩检测技术规范》JGJ106-2003(15) 《混凝土异形柱结构技术规程》JGJ149-20062.本工程设计依据的地质勘察报告：上海海洋地质勘察设计有限公司提供的地质勘察报告：《XX大学科研楼岩土工程勘察报告》（勘察报告编号：KC200802210016）3.本工程设计参照下列规程及图集：(1)《全国民用建筑工程设计技术措施结构》 2003(2)国家建筑标准设计《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）(2)（含03年颁发的“勘误与调正”）及本院对03G101-1的变更与补充（详结施S-01-003A,004A）(3)《建筑结构常用节点图集》（苏G01-2003）(4)《建筑物抗震构造详图》（苏 G02-2004）(5)《混凝土结构施工图平面整体表示方法制图规则和构造详图》（筏形基础）04G101-3(6)《混凝土结构施工图平面整体表示方法制图规则和构造详图》（现浇混凝土板式楼梯）03G101-2(7)《KP1型承重多孔砖及KM1型非承重空心砖砌体节点详图集》（苏J9201）(8)《蒸压轻质加气混凝土（ALC）砌块建筑构造图集》（苏J04-2002）4.结构计算程序中国建筑科学研究院PKPMCAD工程部编制的PKPM系列微机建筑结构CAD软件（2007年07月版）多层及高层建筑结构空间有限元分析软件（墙元模型）SATWE钢筋砼框排架及连续梁结构计算及施工图绘制软件PK5.根据荷载规范和业主的要求，本工程设计考虑如下使用荷载：基本风压：0.45kN/ m2，基本雪压：0.4kN/ m2地面粗糙度类别：B类，风载体型系数：1.3。
框架结构设计说明
结构设计总说明（一）一、总则:Ⅰ.主要设计依据：1.建筑结构荷载规范 GB50009-2001（2006年版）2.建筑抗震设计规范 GB50011-20103.混凝土结构设计规范 GB50010-20104.砌体结构设计规范 GB50003-20015.建筑地基基础设计规范 GB5007-20116.地下工程防水技术规范 GB50108-20087.工业建筑防腐蚀设计规范 GB50046-20088.岩土工程勘察报告（工号：K2010-0556）Ⅱ.结构类型及安全等级：1.工程地址：2.结构类型：本工程为主体五层的钢筋混凝土框架结构，总高度为20.050m3.建筑结构安全等级：二级；桩基础设计等级：丙级4.建筑结构的设计使用年限：50年。
Ⅲ.抗震设计：1.本工程抗震设防烈度:7度；设计地震分组：第一组；设计基本地震加速度值：0.15g。
2.本工程建筑物的抗震设防类别为丙类。
3.本工程建筑物结构抗震等级：框架构造为二级，计算为三级。
4.本工程的抗震构造措施按8度采取，框架按抗震等级为二级进行施工。
5.本工程地基场地类别：四类，属轻微液化场地。
Ⅳ.露面、屋面主要活动部分活载标准值：1.不上人屋面： 0.050KN/m22.上人屋面： 2.00KN/m23.办公室： 2.00KN/m24.走廊、卫生间： 2.50KN/m25.门厅及楼梯前室： 3.50KN/m26.会议室： 2.00KN/m27.消防疏散楼梯： 3.5KN/m2 8.资料、档案室：2.50KN/m29.阳台、挑蓬： 2.5KN/m2特别注意：使用及施工堆料均不得超过上述荷载值；水箱间及设备房根据相关专业提供荷载设计，严禁兼做其他用途；所有楼面的后期装修荷载不得大于0.8KN/m2。
Ⅴ.自然条件：1.基本风压：0.55kN/m2，地面粗糙度：B类2.基本雪压：0.35kN/m23.本工程室内地坪±0.000相当于大沽高程7.880米二、本工程结构分析所采用的计算软件：中国建筑科学研究院开发的计算机铺筑设计PKPM系列软件（2010版）三、地基基础：1.场地标准冻土深度：0.6米。
框架结构毕业设计说明书(手算完整版)
框架结构毕业设计说明书
摘要
ABSTRACT
、八, 、■
刖言
第一章建筑设计
1.1 工程概况
整栋建筑的门，主要设有寝室内开式防盗门(900mm 2100m)楼梯弹簧式消防隔烟门
(2400mm 2400mm,它们的做法详见规范 98ZJ681 GJM201。
Hale Waihona Puke 屋顶平面设计本设计中的屋顶为不上人的屋顶，从经济角度和施工角度出发，采用了平屋顶设计。在 屋顶上采用外天沟
排水，排水坡取 2%。建筑图中只画出屋盖，没有画出屋面架空隔热层。 防水采用刚性防水，具体做法详见
和耐久性增强，又不影响建筑立面造型。
1.6 装饰工程
装饰工程在建筑工程中所占的费用比例， 也是一个很大的数字，因而可以想象其重要性。 好的装饰装 修，能给人以赏心悦目的感觉，特别是这种用于生活起居的公共住房，装饰装修 就显得格外重要了。建筑物 的各部分构造做法详见建筑设计图纸和结构设计计算。
1.7 该建筑设计点
1.2.2 气象条件
1） 温度：最热月平均 29.6 C,最冷月平均 4.2 C;夏季极端最高 39.8 C,冬季极端 最低-9.5 C;
2）相对湿度：最热月平均 73%
3） 主导风向：全年为西北风，夏季为东南风，
50 年一遇的基本风压 W=0.3 5kN/m2 ;
4） 雨雪条件：年降雨量 1450 mm 日最大降水强度 192 mm/日；暴雨 3.3 升/秒• 100 m2 ；基本雪
结构设计说明
一、结构说明1、?关于说明中的建筑标高和结构标高问题：结构楼面标高应为建筑楼面标高减建筑面层厚度，不应简单说明为建筑标高同结构标高，应看建筑大样来定；如果建筑大样图中的楼面标高线在结构面处，则说明建筑所注楼面标高为结构标高，此时应注意建筑栏板、栏杆、窗台的安全高度，建筑标注应考虑建筑层厚度的影响，建筑标注高度=安全高度+建筑面层厚度（一般为50mm），门洞标注高度=门洞高度+建筑面层厚度，这样建筑尺寸比较零碎，一般建筑设计者不这样做；一般建筑大样图中的楼面标高线在建筑完成面处而门窗洞口顶标高线在结构面处，这样结构楼面标高=建筑楼面标高-建筑面层厚度，控制楼面梁高=建筑标注尺寸-建筑面层厚度；如果建筑大样图中的楼面标高线在建筑完成面处，而结构设计说明又是结构标高同建筑标高，就大错特错，不但建筑与结构矛盾，而且会产生栏板、栏杆、窗台的安全高度不够，门洞高度也少了一个建筑面层厚度，造成施工中的极大困惑，有经验的施工方做门洞过梁时会将门洞标高调整过来（有时是无心的，其并不知道错误，只是在控制过梁安装高度时按建筑门窗大样图的指示从楼面向上丈量，结果是歪打正着），但此时如果门洞上是楼面梁时就无法调整而造成门承包厂家要改矮门，如果此时门承包厂家未注意则将造成返工，有幸的是门框是先安装的，门承包厂家只是切除一点门框高度，然后工厂按现场实际加工门扇，从而避免了矛盾，但栏板、栏杆、窗台的安全高度问题或窗的高度问题就没有幸运，如果是施工方按建筑大样的指引从楼面向上丈量控制栏板、栏杆、窗台的高度则会造成窗高小了的问题，如果是施工方从上向下丈量控制窗高则窗台高度就小了，只要验收人员认真注意一点，工程将通不过验收，但幸运的是施工方在施工栏板、栏杆时是按建筑大样的指引从楼面向上丈量控制栏板、栏杆的高度的，而施工窗台位置时施工方是从上向下丈量控制窗高的，而验收人员一般注意的是栏板、栏杆的安全高度，这样一切问题都解决了，真是幸运儿！但其标注系统是有原则性错误的。
11G101图集全面解析讲解
11G101系统平法图集较03G101系列图集较大变化一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
框架结构设计步骤及要点
框架结构设计步骤及要点1.结构设计说明：主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。
如混凝土的含碱量不得超过3kg/m3等等。
2.各层的结构布置图：包括:(1).预制板的布置(板的选用、板缝尺寸及配筋)。
标注预制板的块数和类型时,不要采用对角线的形式。
因为此种方法易造成线的交叉,宜采用水平线或垂直线的方法,相同类型的房间直接标房间类型号。
应全楼统一编号，可减少设计工作量，也方便施工人员看图。
板缝尽量为40,此种板缝可不配筋或加一根筋。
布板时从房间里面往外布板,尽量采用宽板,现浇板带留在靠窗处,现浇板带宽最好≥200(考虑水暖的立管穿板)。
如果构造上要求有整浇层时,板缝应大于60。
整浇层厚50,配双向φ6@250,混凝土C20。
纯框架结构一般不需要加整浇层。
构造柱处不得布预制板。
地下车库由于防火要求不可用预制板。
框架结构不宜使用长向板，否则长向板与框架梁平行相接处易出现裂缝。
建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。
(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。
板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。
尽量用二级钢包括直径φ10（目前供货较少）的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。
钢筋宜大直径大间距，但间距不大于200，间距尽量用200。
(一般跨度小于6.6米的板的裂缝均可满足要求)。
跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排钢筋多少上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。
顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。
板配筋相同时，仅标出板号即可。
一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。
框架结构设计流程
框架结构设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!框架结构设计流程框架结构设计流程大致如下：一、前期准备1.1 收集设计资料，包括设计依据、抗震等级、人防等级、地基情况、材料等级等。
框架结构设计(土木工程)
框架结构设计指导书（土木工程）第一部分结构设计提纲一、首先要编写结构设计提纲俗话说“纲举目张”，实践证明结构设计提纲是指导结构施工图设计的纲领性文件。
结构设计提纲是为开展结构施工图设计工作而编写的．因此，一切有关亊项,相关数据，甚至重大问题的决策过程都应该编写进去。
内容包括：（一）工程概况1. 建设单位和工程项目的名称，或子项目工程的名称．2. 建设地点，该地区的地震烈度．3. 结构平面划分区段，每个区段的结构类型、层数,主要使用功能、主要生产设备。
4. 相邻建筑物的情况和影响关系，施工时深基坑的围护措施和其它注意如项。
（二）设计依据1．本工程应遵循的主要结构设计规范的名称和代号。
2．察报告3．各种结构设计等级的确定抗震设防烈度、设计近震和远震、建筑物抗震重要性的分类、现浇钢筋混凝土结构的抗震等级；混凝土结构的安全等级；防火的建筑物分类和耐火等级；应用其它规范时的相应等级。
4. 特殊的设计要求．如耐高温、防渗漏、楼面机械派动、结构或构件的变形限制等。
（三）荷载取值1. 风荷载、雪荷载、楼面荷载和特殊荷载的标准值,必要时说明其分项系数和组合系数。
2. 地震荷载的调整系数．例如次长周期（T=2～3秒）1高层建筑的地震荷载调整系数可取1.5～1.8（自振周期越长、系数越大）。
（四）上部结构1.结构选型、根据所设计建筑物的情况，选择适合本建筑物的最佳形式。
2.温度伸缩缝、沉降缝和防震缝的设置和做法。
3. 材料（框架结构说明填充材料）。
4. 主要计算参数5. 结构计算原则、方法和手段；手算时应说明其依据或出处；电算时应说明软件的编制单位名称、代号和版本。
6. 主要构件的截面尺寸和控制配筋率。
7. 主要构造措施和施工要求。
（五）地基基础1．地基处理方法,经处理后采用地基土承载力设计值。
采用桩基时单桩竖向承载力标准值或设计值。
2．沉降观测的布置和要求,沉降计算方法。
3．基础选型。
4．基础材料。
5．主要计算参数。
