浇注料的分类及其特性

耐火材料的分类及其特性

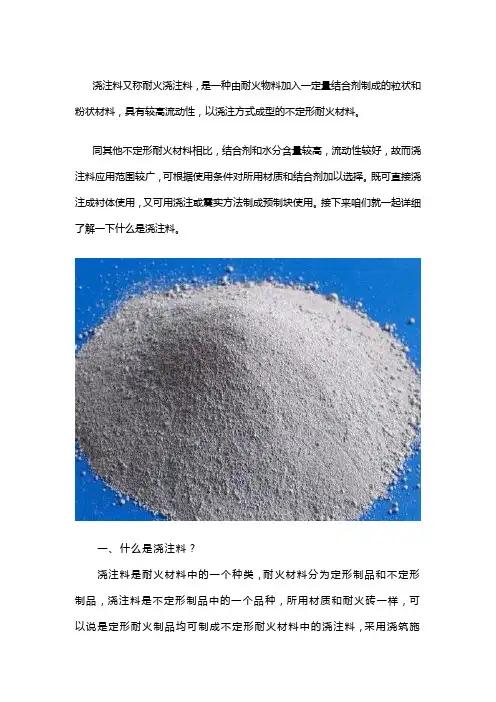

耐火浇注料
特性：
一种由耐火物料加入一定量结合剂制成的粒状和粉状材料。

具有较高流动性，适用于以浇注方式成型的不定形耐火材料。

同其他不定形耐火材料相比，结合剂和水分含量较高，故流动性较好，但耐磨性较差，适用于各种窑炉，具有耐碱性的水硬性浇注料。

适用方法：
物料及结合剂加水搅拌均匀使用，需要支模，填灌后用振动棒振打消除气泡。

适用区域：
应用范围较广，可根据使用条件对所用材质和结合剂加以选择。

既可直接浇注成衬体使用，又可用浇注或震实方法制成预制块使用。

适用于产生摩擦量小的高温区域，如锅炉底部风室、一次风道、返料立管（料腿）、尾部烟道炉墙、冷渣机、各炉门的填充等。

耐磨可塑料
特性：
耐磨可塑料是一种高铝、刚玉质颗粒状制品。

与传统耐火可塑料相比，其具有施工简易，效率好，成型好，强度高等优良性能，该材料是由胶粘剂、耐火骨料和促硬剂组成，，加一定比例的PA胶后形成一种可塑耐火泥，便于各种复杂部位施工。

属于气硬性材料，具有低温硬化性能，保证循环流化床锅炉耐磨性的需要。

耐磨性能较差。

施工工艺：
使用时采用强制搅拌机搅拌，在搅拌时将小袋中的促硬剂均匀加入，干搅1分钟后，再加入4-5%的胶粘剂搅拌3分钟，待料呈一定的塑性时，即可卸出使用。

采用橡皮锤捣打施工或机器捣打施工，可施工时间保证在30分钟以后，初凝时间约1个小时。

施工时，把可塑料铺设一定的厚度，一般不超过60mm厚，用橡皮锤或木锤捣实，捣打炉墙等部位一般不需支模，捣打后的衬体比设计尺寸厚的多，应及时除去多余部分。

即或支模，如炉顶等部位施工拆模后，若有多余部分也要除去。

修整下来的多余料如未变干可放在非工作面继续使用。

修整工作面最好与捣打工序并行开展。

如果施工间断时，要用塑料布等物将捣打面盖严，防止迅速干燥。

耐磨可塑料搅拌后可施工时间大约为30分钟（随环境温度有所变动），一旦时间过长硬化后，就应扔掉，不可继续使用。

适用区域：
应用范围较广，可根据使用条件对所用材质和结合剂加以选择。

既可直接浇注成衬体使用，又可用浇注或震实方法制成预制块使用。

适用于产生摩擦量小的高温区域，如锅炉底部风室、一次风道、返料立管（料腿）、返料器、回料管、尾部烟道炉墙、冷渣机、尾部烟道各炉门的填充等。

保存方法：
一般在闭光阴凉处保存，保存期为二至三个月左右。

耐火耐磨可塑料
特性：
耐磨耐火可塑料是以高铝矾土熟料、刚玉、莫来石和碳化硅等为骨料，具有优异的耐磨性、超强的黏结性和较高的使用温度（1600℃），采用不同结合剂和外加剂配制而成的具有高强耐磨性能的耐火材料，具有施工方便、可塑性好、耐磨性能好的优点，施工后的耐磨层具有很高的强度和耐磨性，完全能够满足锅炉用耐磨耐火材料的性能要求。

产品主要理化性能
Al2O3含量：≥75%
体积密度：（1000℃×3h），≥2.65g/cm3，
常温耐压强度：（110℃×24h），≥30MPa；（1000℃×3h），60 MPa 耐磨性：（1000℃×3h），≤5.5cm3
施工方法：
物料及结合剂配磷酸搅拌均匀使用。

采用捣打工艺施工。

施工工艺：
本材料采用捣打密实成型方法进行施工，施工前将可塑料铺设在所需部位，料坯铺排应错缝紧靠，捣打完后应捣打料坯的接缝，然后用气动锤或手锤将整个面积捣打3遍，以保证物料密实。

正确的锚固对于支撑片状可塑料是很重要的，使用刚硬的锚固钉梢，锚固钉梢上下左右间隔约为150-250mm，料肧厚度可以根据不同炉型的设计要求需要决定。

1、确定破损部位后，将其边沿用工具修成直角下陷不小子20mm，即修补厚度不小于20mm。

修补后可塑料于原耐火材料平滑过度，不能出现梯形衔接。

2、将修补部位清扫干净，原耐火材料如有不牢固的大小颗粒，一定要清除掉，不能存有浮尘，保证被修补面有一个坚固一体而清洁的工作面。

3、将可塑料用非常干净的刀具切片，新鲜的一面贴于修补部位，然后用气动锤或手锤捣打紧实，料坯的铺排应错缝紧靠，捣打完后应捣打料坯的接缝，不能出现缝隙，修补面全部贴好后，用锤反复全面捣实，直到料坯还表面出现潮湿现象为止。

捣打时注意边沿，不能捣打原有的耐火材料，最后将整个修补面打实成一个光滑的平面。

4、水冷壁出现局部凹陷部位的修补，在水冷壁凹陷处连板或水冷管本体上焊上耐热钢钉梢，钉梢长20mm~30mm，间隔30mm~40mm，然后将料坯贴好捣实。

适用区域：
适合炉膛水冷壁等厚度薄的部位施工，主要用在炉膛密相区及汽冷、水冷式旋风分离器等部位。

此区域耐磨耐火材料设计为单层捣打结构，采用耐磨销钉固定，其设计厚度较薄，直接敷设在施工面上。

在修补循环流化床卫燃带浇注料，旋风筒等使用耐火材料部位的应用：其超强的黏结性能，可随意修补任何不规则的磨损部位，无需使用钢模板或模具，施工完毕后可以立即点火，不必特殊的养护，从而缩短施工周期，节省费用。

在水冷壁管与卫燃带交界处的防磨处理：免烧烤耐磨耐火可塑料可以在水冷管上施工，铺敷最薄厚能够控制在5mm以下，这是其它同类产品所无法做到的，免烧烤耐磨耐火可塑料在水冷壁与卫燃带交界处的施工，可以改变该位置的几何角度，使过渡区变得相当平坦，以至于接近平面，从而减少涡流在该部位的形成，综合了涡流在该位置的停留时间，使磨损程度大大降低。

循环流化床锅炉炉衬有缺陷部位的修补，以及水冷壁和卫燃带交界处
的防磨处理。

储存方法
避免露天存放，防止太阳光直接照射。

夏天，应存放在阴冷潮湿的地方，冬天防冻。

刚玉耐磨耐火可塑料
特性：
属于高温耐磨耐火材料领域。

原料由高铝均质料、氧化铝微粉、二氧化硅微粉、粘土、磷酸、磷酸二氢铝溶液以及纯铝酸钙水泥等组成，其中均质料为：Ａｌ２Ｏ３含量为７０～９０％，体积密度为２．９～３．５ｇ〃ｃｍ－３。

特点是采用低吸水率、低气孔率以及高均匀性的人工合成均质料替代传统高吸水率、高气孔率以及均匀性差的烧结矾土熟料的天然原料或者刚玉复合原料体系，生产出了均质的刚玉质高强耐磨可塑料。

刚玉耐磨可塑料理化性能指标：
施工工艺：
这种材料采用捣打的施工工艺，适合炉膛水冷壁等厚度薄的部位施工。

施工后的耐磨层具有很高的强度和耐磨性，区别于浇注料，可塑料无需支设模具，直接采用涂抹、捣打的施工方法。

本发明材料施
工性能好、强度高、耐磨性好，现场使用效果最佳，有利于延长炉衬的使用寿命，提高高温窑炉的利用效率。

适用区域:
主要用在炉膛密相区及汽冷式旋风分离器等部位。

此区域耐磨耐火材料设计为单层捣打结构，采用耐磨销钉固定，其设计厚度较薄，一般在55mm左右，直接敷设在施工面上。

耐磨耐火材料具体施工部位和耐磨层厚度见下表
碳化硅刚玉耐磨耐火可塑料
特性：
本材料是一种高级耐火材料，其具有优异的耐磨性、超强的黏结性和较高的使用温度（1200℃），又以施工工艺简单、工期短，施工完毕后无需烘炉的优越特性而著称。

经实践，其使用寿命明显高于其他的耐磨耐火材料，广泛适用于电力、冶金、钢铁、陶瓷等行业。

施工工艺：
本材料采用涂抹捣打密实成型方法进行施工，施工前应将刚硬的锚固钉梢固定在所需部位，锚固钉梢上下左右网状间隔约为150-250mm，施工时将可塑料铺设在所需部位，均匀涂抹在所需部位，料柸厚度可以根据不同炉型的设计要求需要决定。

施工方式：捣打、涂抹
适用区域：
碳化硅耐磨耐火可塑料可广泛应用于循环流化床卫燃带，旋风筒，热辐射料等使用耐火材料的部位。

其具有超强的黏结性能，可随意涂抹捣打任何不规则的磨损部位，使磨损程度大大降低,无需使用钢模板或模具，施工完毕后可以立即点火，不必特殊的养护，从而缩短施工周期，节省费用。

储存方法：
避免露天存放，防止太阳光直接照射。

夏天，应存放在阴冷潮湿的地方，冬天防冻。

保质期2年，粘结剂阴冷潮湿处6个月。
