IEC 60364-5-523电线电缆载流量标准

铜芯电线电缆载流量标准

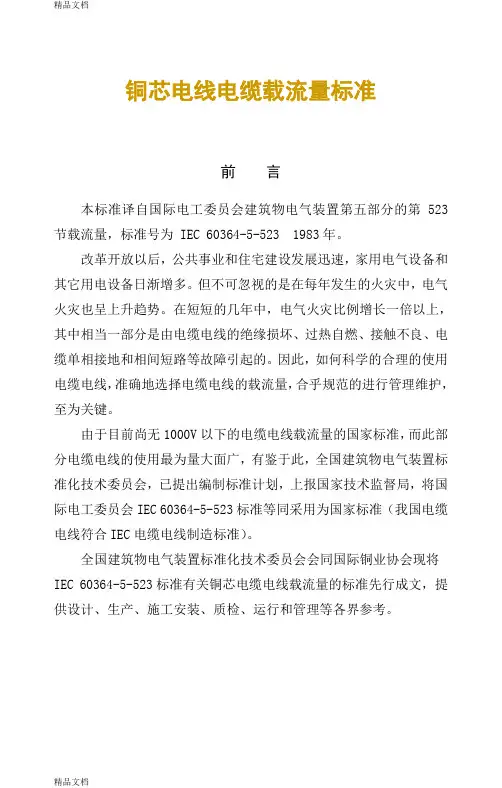

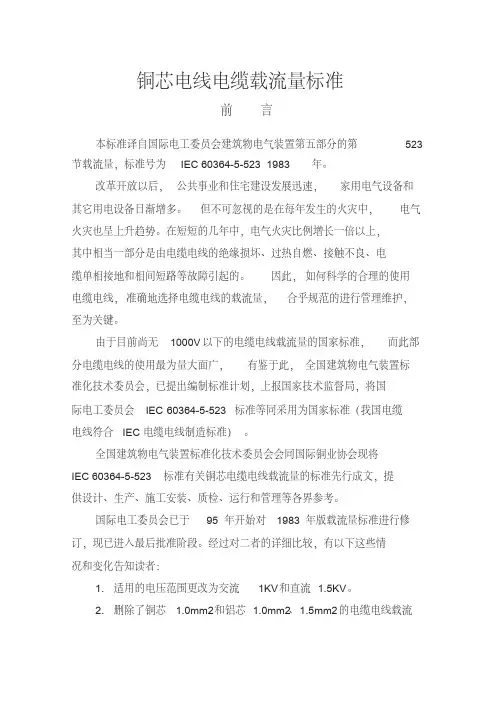

前言

本标准译自国际电工委员会建筑物电气装置第五部分的第523节载流量，标准号为IEC60364-5-5231983年。

改革开放以后，公共事业和住宅建设发展迅速，家用电气设备和其它用电设备日渐增多。但不可忽视的是在每年发生的火灾中，电气火灾也呈上升趋势。在短短的几年中，电气火灾比例增长一倍以上，其中相当一部分是由电缆电线的绝缘损坏、过热自燃、接触不良、电缆单相接地和相间短路等故障引起的。因此，如何科学的合理的使用电缆电线，准确地选择电缆电线的载流量，合乎规范的进行管理维护，至为关键。

由于目前尚无1000V以下的电缆电线载流量的国家标准，而此部分电缆电线的使用最为量大面广，有鉴于此，全国建筑物电气装置标准化技术委员会，已提出编制标准计划，上报国家技术监督局，将国际电工委员会IEC60364-5-523标准等同采用为国家标准（我国电缆电线符合IEC电缆电线制造标准）。

全国建筑物电气装置标准化技术委员会会同国际铜业协会现将IEC60364-5-523标准有关铜芯电缆电线载流量的标准先行成文，提供设计、生产、施工安装、质检、运行和管理等各界参考。

国际电工委员会已于95年开始对1983年版载流量标准进行修订，现已进入最后批准阶段。经过对二者的详细比较，有以下这些情况和变化告知读者：

1.适用的电压范围更改为交流1KV和直流1.5KV。

2.删除了铜芯1.0mm2和铝芯1.0mm2、1.5mm2的电缆电线载流

量。

3.载流量基本没有变化，个别变化不超过7%。

4.电缆电线的品种和温升限值没有变化。

5.增加了土壤热阻率不为2.5K.m/W时的修正系数。

6.表中的电缆电线敷设方式原用文字说明的部分改为示图。

7.表52-E4、E5中取消无孔托盘的载流量数据。

8.对523.5条作了以下修改：

(1).仅仅三相导体有负荷电流且平衡时，4芯、5芯电缆可

有较大的载流量；

(2).当三相负荷不平衡时，中性线电流引起的温升将被相

线电流减少的发热所抵消。在这种情况下，导体截面应

按最大相线电流选择；

(3).在中性线有负荷电流，而相线电流不作相应减少时，

当中性线谐波电流大于10%，中性线截面不应小于相线

截面。较大的谐波电流校正系数见附录C。

9.增加并联导体达到负荷电流分配平衡的一些要求。

国际铜业协会(中国)

全国建筑物电气装置标准化技术委员会

1998年12月

国际铜业协会是世界上最主要的推广和促进铜使用的非赢利性国际组织。现有正式会员二十九个，代表着世界精铜产量的80％，其协作成员都是世界上最大的铜和铜合金加工企业。国际铜业协会负责制定方针政策、长远规划和资金分配方案，使得促进铜使用项目在世界范围内开展。除了在美国纽约的总部外，国际铜业协会在伦敦、圣地亚哥、北京、新加坡、孟买和上海设有地区代表处。国际铜业协会的项目是通过地区代表处和21个独立的铜发展中心以及一些生产厂家来具体实施的。项目的重点集中在主要的铜最终使用上：用于电力和信息传输的电线电缆，用于供水的管道系统，用于建筑内外设计和装修的产品以及工业应用和汽车应用等。国际铜业协会支持有关铜对环境和人体健康影响的科学研究。国际铜业协会向各国的政府部门提供制定有关铜和铜合金的政策及法规的相关依据和建议。

国际铜业协会在北京和上海设有代表处。在电能效益、建筑导线、铜水管的应用、新型汽车散热器等方面进行着大量的工作，并取得了相关部门的支持和参与。

国际铜业协会北京代表处愿同各界人士合作，更好地为铜工业和整个社会发展做出贡献。

目录

523.载流量 (7)

523.0引言 (7)

523.1一般要求 (7)

523.2环境温度 (9)

523.3土壤热阻率 (10)

523.4多回路成组 (11)

523.5有载导线根数 (12)

523.6并联导线 (13)

523.7沿路线敷设条件的变化 (13)

表52-B1敷设方式A至D一览表 (14)

表52-B2敷设方式E、F及G一览表 (16)

表52-C1按表52-B1中敷设方式的载流量（A） (18)

表52-C2按表52-B1中敷设方式的载流量（A） (19)

表52-C3按表52-B1中敷设方式的载流量（A） (20)

表52-C4按表52-B1中敷设方式的载流量（A） (21)

表52-C5按表52-B1中敷设方式C的载流量（A） (22)

表52-C6按表52-B1中敷设方式C的载流量（A） (23)

表52-C7按表52-B2中敷设方式E、F及G在自由空气中的载流量（A） (24)

表52-C8按表52-B2中敷设方式E、F及G在自由空气中的载流量（A） (25)

表52-C9按表52-B2中敷设方式E、F及G在自由空气中的载流量（A） (26)

表52-C11按表52-B2中敷设方式E、F及G在自由空气中的载流量（A） (27)

表52-D1空气中环境温度不等于30℃时的校正系数 (28)

表52-D2地下环境温度不等于20℃时的校正系数 (29)

表52-E1多回路或多根多芯电缆成组校正系数 (30)

表52-E2多回路校正系数，电缆直埋地中 (31)

表52-E3多回路校正系数，电缆敷设在地中导管内 (32)

表52-E4多根多芯电缆成组校正系数 (33)

表52-E5单芯电缆多回路成组校正系数 (34)

附录A第523节各表简化方法举例 (35)

表25-X1载流量（A） (35)

表25-X2载流量（A） (36)

表25-X3多回路或多根多芯电缆成组校正系数 (37)

附录B表示载流量的公式 (38)

系数和指数表 (38)
