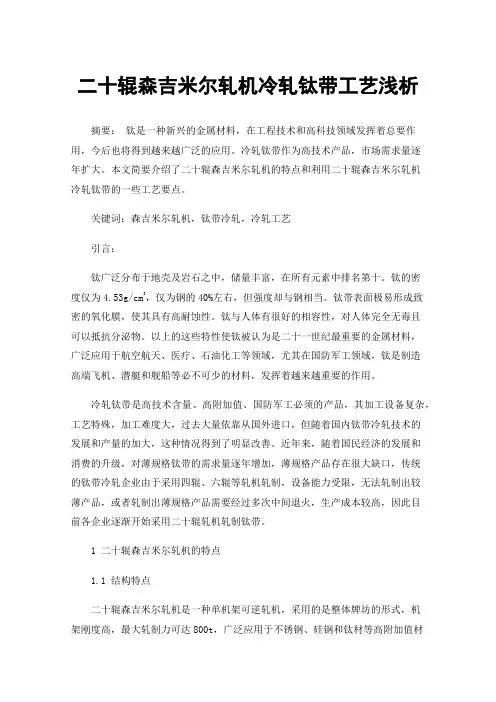

二十辊森吉米尔轧机冷轧钛带工艺浅析
二十辊森吉米尔轧机冷轧钛带工艺浅析摘要：钛是一种新兴的金属材料，在工程技术和高科技领域发挥着总要作用，今后也将得到越来越广泛的应用。
冷轧钛带作为高技术产品，市场需求量逐年扩大。
本文简要介绍了二十辊森吉米尔轧机的特点和利用二十辊森吉米尔轧机冷轧钛带的一些工艺要点。
关键词：森吉米尔轧机，钛带冷轧，冷轧工艺引言：钛广泛分布于地壳及岩石之中，储量丰富，在所有元素中排名第十。
钛的密度仅为4.53g/cm3，仅为钢的40%左右，但强度却与钢相当。
钛带表面极易形成致密的氧化膜，使其具有高耐蚀性。
钛与人体有很好的相容性，对人体完全无毒且可以抵抗分泌物。
以上的这些特性使钛被认为是二十一世纪最重要的金属材料，广泛应用于航空航天、医疗、石油化工等领域，尤其在国防军工领域，钛是制造高端飞机、潜艇和舰船等必不可少的材料，发挥着越来越重要的作用。
冷轧钛带是高技术含量、高附加值、国防军工必须的产品，其加工设备复杂，工艺特殊，加工难度大，过去大量依靠从国外进口，但随着国内钛带冷轧技术的发展和产量的加大，这种情况得到了明显改善。
近年来，随着国民经济的发展和消费的升级，对薄规格钛带的需求量逐年增加，薄规格产品存在很大缺口，传统的钛带冷轧企业由于采用四辊、六辊等轧机轧制，设备能力受限，无法轧制出较薄产品，或者轧制出薄规格产品需要经过多次中间退火，生产成本较高，因此目前各企业逐渐开始采用二十辊轧机轧制钛带。
1 二十辊森吉米尔轧机的特点1.1 结构特点二十辊森吉米尔轧机是一种单机架可逆轧机，采用的是整体牌坊的形式，机架刚度高，最大轧制力可达800t，广泛应用于不锈钢、硅钢和钛材等高附加值材料的轧制，尤其是薄规格产品的轧制。
其辊系采用4-3-2-1-1-2-3-4的放射状排布方式，背衬轴承直径约为300mm，二中间辊直径约为170mm，一中间辊直径约为100mm，工作辊直径只有约60mm。
小直径的工作辊使其在轧制时道次压下率大，尤其适合轧制难变形的极薄材料。

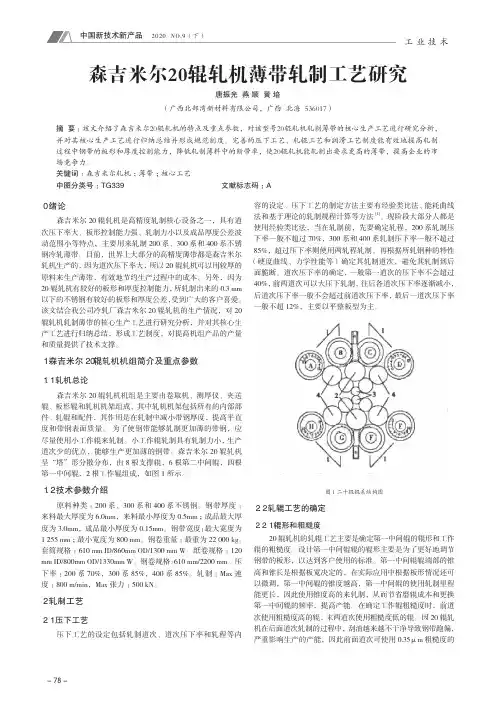

森吉米尔20辊轧机薄带轧制工艺研究
- 78 -工 业 技 术０ 绪论森吉米尔20辊轧机是高精度轧制核心设备之一，具有道次压下率大、板形控制能力强、轧制力小以及成品厚度公差波动范围小等特点，主要用来轧制200系、300系和400系不锈钢冷轧薄带。
目前，世界上大部分的高精度薄带都是森吉米尔轧机生产的，因为道次压下率大，所以20辊轧机可以用较厚的原料来生产薄带，有效地节约生产过程中的成本。
另外，因为20辊轧机有较好的板形和厚度控制能力，所轧制出来的0.3 mm 以下的不锈钢有较好的板形和厚度公差，受到广大的客户喜爱。
该文结合我公司冷轧厂森吉米尔20辊轧机的生产情况，对20辊轧机轧制薄带的核心生产工艺进行研究分析，并对其核心生产工艺进行归纳总结，形成工艺制度，对提高机组产品的产量和质量提供了技术支撑。
１ 森吉米尔２０辊轧机机组简介及重点参数１．１ 轧机总论森吉米尔20辊轧机机组是主要由卷取机、测厚仪、夹送辊、板形辊和轧机机架组成，其中轧机机架包括所有的内部部件、轧辊和配件，其作用是在轧制中减小带钢厚度，提高平直度和带钢表面质量。
为了使钢带能够轧制更加薄的带钢，应尽量使用小工作辊来轧制。
小工作辊轧制具有轧制力小，生产道次少的优点，能够生产更加薄的钢带。
森吉米尔20辊轧机呈“塔”形分散分布，由8根支撑辊，6根第二中间辊，四根第一中间辊，2根工作辊组成，如图1所示。
１．２ 技术参数介绍原料种类：200系、300系和400系不锈钢。
钢带厚度：来料最大厚度为6.0mm，来料最小厚度为0.5mm ；成品最大厚度为3.0mm，成品最小厚度为0.15mm。
钢带宽度：最大宽度为 1 255 mm ；最小宽度为800 mm。
钢卷重量：最重为22 000 kg。
套筒规格：610 mm ID/860mm OD/1300 mm W。
纸卷规格：120 mm ID/800mm OD/1330mm W。
钢卷规格：610 mm/2200 mm。
压下率：200系70%，300系85%，400系85%。
20辊森吉米尔轧机辊系结构介绍
20辊森吉米尔轧机辊系结构介绍本文主要介绍了20辊森吉米尔轧机的辊系结构，并对其工作辊、中间辊以及支承辊的分布和调整进行了具体的剖析。
20辊森吉米尔轧机是单机架可逆式冷轧机。
其主要特点是：20个轧辊环形叠加式镶嵌在具有“零凸度”的整体铸钢机架内，在轧机机架受力情况下，轧机宽度方向变形均匀且有较小的接触弧长和不易变形的小直径工作辊，使该轧机可以达到大压下量，高速连续轧制薄带钢。
20辊森吉米尔轧机辊系由2个工作辊、4个第一中间辊、6个第二中间辊及8个支承辊组成。
其压下机构和调整机构均采用液压缸或液压马达，通过齿轮、齿条带动与偏心轮连接的齿轮来实现参数的调整。
这样，液压缸或液压马达的推力只需克服轧制分力引起的滑动面间的摩擦力即可，使液压设备和轧机的尺寸大大减小。
1 辊系组成其辊系组成见图1。
图中，S、T——工作辊：公称辊径：63.5mm；最小辊径：58mm，最大辊径：73.5mm；O、P、Q、R——第一中间辊：公称辊径：102mm；最小辊径：96mm，最大辊径：105mm；I、J、K、L、M、N——第二中间辊：公称辊径：173mm；最小辊径：170mm，最大辊径：173mm；A、B、C、D、E、F、G、H——支承辊：公称辊径：300.02mm；最小辊径：297mm，最大辊径：300.02mm。
该轧机仅第二中间辊为传动辊，其余辊均为自由辊，靠辊间摩擦来转动。
2 压下调整轧机的压下调整(见图2)是通过支承辊B、C辊来实现的。
安装于轧机牌坊上的两个液压缸带动轴端的两个齿轮，齿轮、偏心轮由键与支撑轴联结，齿轮转动时，偏心轮内心绕偏心环内心转动，完成压下功能，实现辊缝的调整。
图2中：坐标1：S1=2.574，S2=2.912A(+400.05，215.9)，B(+149.225，400.05)I(+171.833，167.277)，J(0，225.238)O(+52.879，98.312)， S(0，34.662)T(0，-34.324)，R(+53.315，-97.61)M(0，-234.353)， N(+171.818，-167.347)G(+149.225，-400.05)，H(+400.05，-215.9)坐标2：S1=-3.461，S2=-3.15A(+400.05，215.9)，B(+149.225，400.05)I(+173.544，159.86)，J(0，216.81)O(+54.722，90.668)， S(0，28.595)T(0，-28.289)，R(+55.153，-89.98)M(0，-215.934)， N(+173.524，-159.941)G(+149.225，-400.05)，H(+400.05，-215.9)图2中坐标1为侧偏心在0位，轧线和压下均为最大开口，As-u辊在中位，辊径为公称直径时辊系的相对位置关系；坐标2为侧偏心在0位，轧线和压下均为最小开口，As-u辊在中位，辊径为公称直径时辊系的相对位置关系。
森吉米尔二十辊轧机辊印缺陷判定标准及控制操作规范综述
森吉米尔二十辊轧机辊印缺陷判定标准及控制操作规范综述作者：徐韫韬来源：《科学与信息化》2020年第08期摘要本文通過分析轧机辊印缺陷形态及判定标准，详细阐述了辊印控制操作规范及措施，降低因辊印缺陷所造成的产品降级。
关键词森吉米尔二十辊轧机;判定标准;操作规范为加强轧机辊印缺陷控制，减少辊印缺陷的发生，完善轧机机组辊印判定标准，做好辊印缺陷的预防。
1 二十辊轧机介绍森吉米尔（Sendzimir）轧机又称20辊轧机，1933年由森吉米尔博士发明，当时主要用于生产宽度为800mm厚度为0.13的低碳带钢。
目前，共有400多台森吉米尔轧机遍布35个国家。
世界上90%以上的冷轧不锈带钢是由森吉米尔轧机生产的。
本钢不锈钢冷轧的20辊轧机采用世界先进、成熟、可靠的工艺装备，主要设备均由世界知名的厂商提供。
总包商为德国SMS-DEMAG公司，年生产能力为20万吨（2台）冷轧卷。
电气系统由法国CONVERTEAM 公司配套，机组自动化由基础自动化级和过程控制级组成。
本机组在工艺布置和机械装备上具有世界领先水平，产品种类很丰富，能更好地适应市场需求[1]。
2 轧机辊印缺陷形态带钢表面带一定周期的不定型痕，主要形态有点状、横线形（辊擦伤）、裂纹、穿孔、亮斑型、横向印痕（辊滑动）。
3 轧机机组辊印缺陷判定标准（1）点状直径小于0.5mm，发生两处及以下（两处发生时不能集中发生，需间隔100mm）视为合格，可放行。
直径大于0.5mm的需要改轧。
（2）横线形、裂纹状辊印，视觉轻微，用240#研磨纸可打磨消除的视为合格;视觉明显和无法研磨消除的不合格，需进行改轧。
（3）亮斑型：无凸起，直径小于1mm发生两处及以下（两处发生时不能集中发生，需间隔100mm）视为合格，可放行，直径大于1mm的需要改轧。
（4）横向印痕辊印，视觉轻微，用240#研磨纸可打磨消除的视为合格;视觉明显和无法研磨消除的不合格，需进行改轧[2]。
（5）穿孔：不允许，发生后无法继续改轧，此现象需杜绝。
森吉米尔二十辊轧机
University of Science and Technology Beijing
