用尺规作角的两倍
中考专题百题过关训练 06尺规作图+计算证明题
001（2018安徽）如图，在由边长为1个单位长度的小正方形组成的10×10网格中，已知点O，A，B均为网格线的交点．（1）在给定的网格中，以点O为位似中心，将线段AB放大为原来的2倍，得到线段A1B1（点A，B的对应点分别为A1，B1），画出线段A1B1；（2）将线段A1B1绕点B1逆时针旋转90°得到线段A2B1，画出线段A2B1；（3）以A，A1，B1，A2为顶点的四边形AA1B1A2的面积是个平方单位．002（2018安徽）如图，⊙O为锐角△ABC的外接圆，半径为5．（1）用尺规作图作出∠BAC的平分线，并标出它与劣弧的交点E（保留作图痕迹，不写作法）；（2）若（1）中的点E到弦BC的距离为3，求弦CE的长．003（2018北京）下面是小东设计的“过直线外一点作这条直线的平行线”的尺规作图过程．已知：直线l及直线l外一点P．求作：直线PQ，使得PQ∥l．作法：如图，①在直线l上取一点A，作射线PA，以点A为圆心，AP长为半径画弧，交PA的延长线于点B；②在直线l上取一点C（不与点A重合），作射线BC，以点C为圆心，CB长为半径画弧，交BC的延长线于点Q；③作直线PQ．所以直线PQ就是所求作的直线．根据小东设计的尺规作图过程，（1）使用直尺和圆规，补全图形；（保留作图痕迹）（2）完成下面的证明．证明：∵AB= ，CB= ，∴PQ∥l（）（填推理的依据）．004（2018江西）如图，在四边形ABCD中，AB∥CD，AB=2CD，E为AB的中点，请仅用无刻度直尺分别按下列要求画图（保留画图痕迹）．（1）在图1中，画出△ABD的BD边上的中线；（2）在图2中，若BA=BD，画出△ABD的AD边上的高．005（2018河南）如图，反比例函数y=（x＞0）的图象过格点（网格线的交点）P．（1）求反比例函数的解析式；（2）在图中用直尺和2B铅笔画出两个矩形（不写画法），要求每个矩形均需满足下列两个条件：①四个顶点均在格点上，且其中两个顶点分别是点O，点P；②矩形的面积等于k的值．006（2018上海）如图，已知△ABC中，AB=BC=5，tan∠ABC=．（1）求边AC的长；（2）设边BC的垂直平分线与边AB的交点为D，求的值．007（2018陕西）如图，已知：在正方形ABCD中，M是BC边上一定点，连接AM．请用尺规作图法，在AM上作一点P，使△DPA∽△ABM．（不写作法，保留作图痕迹）008（2018•宁夏）已知：△ABC三个顶点的坐标分别为A（﹣2，﹣2），B（﹣5，﹣4），C（﹣1，﹣5）．（1）画出△ABC关于x轴对称的△A1B1C1；（2）以点O为位似中心，将△ABC放大为原来的2倍，得到△A2B2C2，请在网格中画出△A2B2C2，并写出点B2的坐标．009（2018福建A）求证：相似三角形对应边上的中线之比等于相似比．要求：①根据给出的△ABC及线段A'B′，∠A′（∠A′=∠A），以线段A′B′为一边，在给出的图形上用尺规作出△A'B′C′，使得△A'B′C′∽△ABC，不写作法，保留作图痕迹；②在已有的图形上画出一组对应中线，并据此写出已知、求证和证明过程．010（2018•长春）图①、图②均是8×8的正方形网格，每个小正方形的顶点称为格点，线段OM、ON的端点均在格点上．在图①、图②给定的网格中以OM、ON 为邻边各画一个四边形，使第四个顶点在格点上．要求：（1）所画的两个四边形均是轴对称图形．（2）所画的两个四边形不全等．011（2018•吉林）如图是由边长为1的小正方形组成的8×4网格，每个小正方形的顶点叫做格点，点A，B，C，D均在格点上，在网格中将点D按下列步骤移动：第一步：点D绕点A顺时针旋转180°得到点D1；第二步：点D1绕点B顺时针旋转90°得到点D2；第三步：点D2绕点C顺时针旋转90°回到点D．（1）请用圆规画出点D→D1→D2→D经过的路径；（2）所画图形是对称图形；（3）求所画图形的周长（结果保留π）．012（广东省）如图，BD是菱形ABCD的对角线，∠CBD=75°，（1）请用尺规作图法，作AB的垂直平分线EF，垂足为E，交AD于F；（不要求写作法，保留作图痕迹）（2）在（1）条件下，连接BF，求∠DBF的度数．013（2018广州）如图，在四边形ABCD中，∠B=∠C=90°，AB＞CD，AD=AB+CD．（1）利用尺规作∠ADC的平分线DE，交BC于点E，连接AE（保留作图痕迹，不写作法）；（2）在（1）的条件下，①证明：AE⊥DE；②若CD=2，AB=4，点M，N分别是AE，AB上的动点，求BM+MN的最小值．014（2018深圳）已知菱形的一个角与三角形的一个角重合，然后它的对角顶点在这个重合角的对边上，这个菱形称为这个三角形的亲密菱形，如图，在△CFE 中，CF＝6，CE＝12，∠FCE＝45°，以点C为圆心，以任意长为半径作AD，再分AD长为半径作弧，交EF于点B，AB∥CD．别以点A和点D为圆心，大于12（1）求证：四边形ACDB为△FEC的亲密菱形；（2）求四边形ACDB的面积．015（2018•呼和浩特）已知变量x、y对应关系如下表已知值呈现的对应规律．（1）依据表中给出的对应关系写出函数解析式，并在给出的坐标系中画出大致图象；（2）在这个函数图象上有一点P（x，y）（x＜0），过点P分别作x轴和y轴的垂线，并延长与直线y=x﹣2交于A、B两点，若△PAB的面积等于，求出P点坐标．016（2018•赤峰）如图，D是△ABC中BC边上一点，∠C=∠DAC．（1）尺规作图：作∠ADB的平分线，交AB于点E（保留作图痕迹，不写作法）；（2）在（1）的条件下，求证：DE∥AC．017（2018•贵阳）如图，在矩形ABCD中，AB═2，AD=，P是BC边上的一点，且BP=2CP．（1）用尺规在图①中作出CD边上的中点E，连接AE、BE（保留作图痕迹，不写作法）；（2）如图②，在（1）的条件下，判断EB是否平分∠AEC，并说明理由；（3）如图③，在（2）的条件下，连接EP并廷长交AB的廷长线于点F，连接AP，不添加辅助线，△PFB能否由都经过P点的两次变换与△PAE组成一个等腰三角形？如果能，说明理由，并写出两种方法（指出对称轴、旋转中心、旋转方向和平移距离）018（2018甘肃）如图，在△ABC中，∠ABC=90°．（1）作∠ACB的平分线交AB边于点O，再以点O为圆心，OB的长为半径作⊙O；（要求：不写做法，保留作图痕迹）（2）判断（1）中AC与⊙O的位置关系，直接写出结果．019（2018甘肃省A卷）如图，在Rt△ABC中．（1）利用尺规作图，在BC边上求作一点P，使得点P到AB的距离（PD的长）等于PC的长；（2）利用尺规作图，作出（1）中的线段PD．（要求：尺规作图，不写作法，保留作图痕迹，并把作图痕迹用黑色签字笔描黑）020（2018•广西）如图，在平面直角坐标系中，已知△ABC的三个顶点坐标分别是A（1，1），B（4，1），C（3，3）．（1）将△ABC向下平移5个单位后得到△A1B1C1，请画出△A1B1C1；（2）将△ABC绕原点O逆时针旋转90°后得到△A2B2C2，请画出△A2B2C2；（3）判断以O，A1，B为顶点的三角形的形状．（无须说明理由）021（2018广西贵港）尺规作图（只保留作图痕迹，不要求写出作法）．如图，已知∠α和线段a，求作△ABC，使∠A=∠α，∠C=90°，AB=a．022（2018•哈尔滨）如图，方格纸中每个小正方形的边长均为1，线段AB的两个端点均在小正方形的顶点上．（1）在图中画出以线段AB为一边的矩形ABCD（不是正方形），且点C和点D均在小正方形的顶点上；（2）在图中画出以线段AB为一腰，底边长为2的等腰三角形ABE，点E在小正方形的顶点上，连接CE，请直接写出线段CE的长．023（2018黑龙江鹤岗）如图，正方形网格中，每个小正方形的边长都是一个单位长度，在平面直角坐标系内，△ABC的三个顶点坐标分别为A（1，4），B（1，1），C（3，1）．（1）画出△ABC关于x轴对称的△A1B1C1；（2）画出△ABC绕点O逆时针旋转90°后的△A2B2C2；（3）在（2）的条件下，求线段BC扫过的面积（结果保留π）．024（2018•阜新）如图，△ABC在平面直角坐标系内，顶点的坐标分别为A（﹣4，4），B （﹣2，5），C （﹣2，1）．（1）平移△ABC ，使点C 移到点C 1（﹣2，﹣4），画出平移后的△A 1B 1C 1，并写出点A 1，B 1的坐标；（2）将△ABC 绕点（0，3）旋转180°，得到△A 2B 2C 2，画出旋转后的△A 2B 2C 2； （3）求（2）中的点C 旋转到点C 2时，点C 经过的路径长（结果保留π）．025（2018湖北天潜沔）图①、图②都是由边长为1的小菱形构成的网格，每个小菱形的顶点称为格点．点O ，M ，N ，A ，B 均在格点上，请仅用无刻度直尺在网格中完成下列画图．（1）在图①中，画出∠MON 的平分线OP ；（2）在图②中，画一个Rt △ABC ，使点C 在格点上．026（2018湖北咸宁）已知：∠AOB ．求作：∠A'O'B'，使∠A'O′B'=∠AOB（1）如图1，以点O为圆心，任意长为半径画弧，分别交OA，OB于点C、D；（2）如图2，画一条射线O′A′，以点O′为圆心，OC长为半径画弧，交O′A′于点C′；（3）以点C′为圆心，CD长为半径画弧，与第2步中所画的弧交于点D′；（4）过点D′画射线O′B'，则∠A'O'B'=∠AOB．根据以上作图步骤，请你证明∠A'O'B′=∠AOB．027（2018湖北孝感）如图，△ABC中，AB=AC，小聪同学利用直尺和圆规完成了如下操作：①作∠BAC的平分线AM交BC于点D；②作边AB的垂直平分线EF，EF与AM相交于点P；③连接PB，PC．请你观察图形解答下列问题：（1）线段PA，PB，PC之间的数量关系是；（2）若∠ABC=70°，求∠BPC的度数．028（2018湖南怀化）已知：如图，在四边形ABCD中，AD∥BC．点E为CD边上一点，AE与BE分别为∠DAB和∠CBA的平分线．（1）请你添加一个适当的条件，使得四边形ABCD是平行四边形，并证明你的结论；（2）作线段AB的垂直平分线交AB于点O，并以AB为直径作⊙O（要求：尺规作图，保留作图痕迹，不写作法）；（3）在（2）的条件下，⊙O交边AD于点F，连接BF，交AE于点G，若AE=4，sin∠AGF=，求⊙O的半径．029（2018江苏无锡市）如图，平面直角坐标系中，已知点B的坐标为（6，4）．（1）请用直尺（不带刻度）和圆规作一条直线AC，它与x轴和y轴的正半轴分别交于点A和点C，且使∠ABC=90°，△ABC与△AOC的面积相等．（作图不必写作法，但要保留作图痕迹．）（2）问：（1）中这样的直线AC是否唯一？若唯一，请说明理由；若不唯一，请在图中画出所有这样的直线AC，并写出与之对应的函数表达式．030（2018江苏镇江）（1）如图1，将矩形ABCD折叠，使BC落在对角线BD上，折痕为BE，点C落在点C′处，若∠ADB=46°，则∠DBE的度数为°．（2）小明手中有一张矩形纸片ABCD，AB=4，AD=9．【画一画】如图2，点E在这张矩形纸片的边AD上，将纸片折叠，使AB落在CE所在直线上，折痕设为MN（点M，N分别在边AD，BC上），利用直尺和圆规画出折痕MN （不写作法，保留作图痕迹，并用黑色水笔把线段描清楚）；【算一算】如图3，点F在这张矩形纸片的边BC上，将纸片折叠，使FB落在射线FD上，折痕为GF，点A，B分别落在点A′，B′处，若AG=，求B′D的长；【验一验】如图4，点K在这张矩形纸片的边AD上，DK=3，将纸片折叠，使AB落在CK所在直线上，折痕为HI，点A，B分别落在点A′，B′处，小明认为B′I所在直线恰好经过点D，他的判断是否正确，请说明理由．031（2018浙江杭州市）如图，在△ABC中，∠ACB=90°，以点B为圆心，BC长为半径画弧，交线段AB于点D；以点A为圆心，AD长为半径画弧，交线段AC于点E，连结CD．（1）若∠A=28°，求∠ACD的度数．（2）设BC=a，AC=b．①线段AD的长是方程x2+2ax﹣b2=0的一个根吗？说明理由．②若AD=EC，求的值．032（2018浙江金华）如图，在6×6的网格中，每个小正方形的边长为1，点A 在格点（小正方形的顶点）上．试在各网格中画出顶点在格点上，面积为6，且符合相应条件的图形．033（2018浙江宁波）在5×3的方格纸中，△ABC的三个顶点都在格点上．（1）在图1中画出线段BD ，使BD ∥AC ，其中D 是格点； （2）在图2中画出线段BE ，使BE ⊥AC ，其中E 是格点．034（2018浙江温州）如图，P ，Q 是方格纸中的两格点，请按要求画出以PQ 为对角线的格点四边形．（1）在图1中画出一个面积最小的▱PAQB ．（2）在图2中画出一个四边形PCQD ，使其是轴对称图形而不是中心对称图形，且另一条对角线CD 由线段PQ 以某一格点为旋转中心旋转得到．注：图1，图2在答题纸上．035（2018四川巴中）在如图所示的平面直角坐标系中，已知点A （﹣3，﹣3），点B （﹣1，﹣3），点C （﹣1，﹣1）． （1）画出△ABC ；（2）画出△ABC 关于x 轴对称的△A 1B 1C 1，并写出A 1点的坐标： ；（3）以O 为位似中心，在第一象限内把△ABC 扩大到原来的两倍，得到△A 2B 2C 2，并写出A 2点的坐标： ．036（2018四川广安）下面有4张形状、大小完全相同的方格纸，方格纸中的每个小正方形的边长都是1，请在方格纸中分别画出符合要求的图形，所画图形各顶点必须与方格纸中小正方形的顶点重合，具体要求如下：（1）画一个直角边长为4，面积为6的直角三角形．（2）画一个底边长为4，面积为8的等腰三角形．（3）画一个面积为5的等腰直角三角形．（4）画一个一边长为2，面积为6的等腰三角形．037（2018四川凉山州）如图，△ABC在方格纸中（1）请在方格纸上建立平面直角坐标系，使A（2，3），C（6，2），并求出B点坐标；（2）以原点O为位似中心，相似比为2，在第一象限内将△ABC放大，画出放大后的图形△A′B′C′；（3）计算△A′B′C'的面积S．038（2018四川眉山）在边长为1个单位长度的正方形网格中建立如图所示的平面直角坐标系，△ABC的顶点都在格点上，请解答下列问题：（1）作出△ABC向左平移4个单位长度后得到的△A1B1C1，并写出点C1的坐标；（2）作出△ABC关于原点O对称的△A2B2C2，并写出点C2的坐标；（3）已知△ABC关于直线l对称的△A3B3C3的顶点A3的坐标为（﹣4，﹣2），请直接写出直线l的函数解析式．039（2018四川攀枝花）已知△ABC中，∠A=90°．（1）请在图1中作出BC边上的中线（保留作图痕迹，不写作法）；（2）如图2，设BC边上的中线为AD，求证：BC=2AD．040（2018四川自贡）如图，在△ABC中，∠ACB=90°．（1）作出经过点B，圆心O在斜边AB上且与边AC相切于点E的⊙O（要求：用尺规作图，保留作图痕迹，不写作法和证明）（2）设（1）中所作的⊙O与边AB交于异于点B的另外一点D，若⊙O的直径为5，BC=4；求DE的长．（如果用尺规作图画不出图形，可画出草图完成（2）问）041（2018山东济宁）在一次数学活动课中，某数学小组探究求环形花坛（如图所示）面积的方法，现有以下工具；①卷尺；②直棒EF；③T型尺（CD所在的直线垂直平分线段AB）．（1）在图1中，请你画出用T形尺找大圆圆心的示意图（保留画图痕迹，不写画法）；（2）如图2，小华说：“我只用一根直棒和一个卷尺就可以求出环形花坛的面积，具体做法如下：将直棒放置到与小圆相切，用卷尺量出此时直棒与大圆两交点M，N之间的距离，就可求出环形花坛的面积”如果测得MN=10m，请你求出这个环形花坛的面积．042（2018山东青岛）已知：如图，∠ABC，射线BC上一点D．求作：等腰△PBD，使线段BD为等腰△PBD的底边，点P在∠ABC内部，且点P 到∠ABC两边的距离相等．043（2018山东枣庄）如图，在4×4的方格纸中，△ABC的三个顶点都在格点上．（1）在图1中，画出一个与△ABC成中心对称的格点三角形；（2）在图2中，画出一个与△ABC成轴对称且与△ABC有公共边的格点三角形；（3）在图3中，画出△ABC绕着点C按顺时针方向旋转90°后的三角形．044（2015•安徽）如图，在边长为1个单位长度的小正方形网格中，给出了△ABC （顶点是网格线的交点）．（1）请画出△ABC关于直线l对称的△A1B1C1；（2）将线段AC向左平移3个单位，再向下平移5个单位，画出平移得到的线段A2C2，并以它为一边作一个格点△A2B2C2，使A2B2＝C2B2．045（2015•龙岩）下列网格中的六边形ABCDEF是由边长为6的正方形左上角剪去边长为2的正方形所得，该六边形按一定的方法可剪拼成一个正方形．（1）根据剪拼前后图形的面积关系求出拼成的正方形的边长；（2）如图甲，把六边形ABCDEF沿EH，BG剪成①②③三部分，请在图甲中画出将②③与①拼成的正方形，然后标出②③变动后的位置，并指出②③属于旋转、平移和轴对称中的哪一种变换；（3）在图乙中画出一种与图甲不同位置的两条裁剪线，并在图乙中画出将此六边形剪拼成的正方形．046（2015•宁德）如图，在边长为1的小正方形网格中，三角形的三个顶点均落在格点上．（1）以三角形的其中两边为边画一个平行四边形，并在顶点处标上字母A，B，C，D；（2）证明四边形ABCD是平行四边形．047（2015•厦门）在平面直角坐标系中，已知点A（﹣3，1），B（﹣2，0），C（0，1），请在图中画出△ABC，并画出与△ABC关于原点O对称的图形．048（2015•漳州）如图，在10×10的正方形网格中，点A，B，C，D均在格点上，以点A为位似中心画四边形AB′C′D′，使它与四边形ABCD位似，且相似比为2．（1）在图中画出四边形AB′C′D′；（2）填空：△AC′D′是三角形．049（2015•酒泉）如图，已知在△ABC中，∠A＝90°（1）请用圆规和直尺作出⊙P，使圆心P在AC边上，且与AB，BC两边都相切（保留作图痕迹，不写作法和证明）．（2）若∠B＝60°，AB＝3，求⊙P的面积．050（2015•庆阳）如图，在△ABC中，∠C＝60°，∠A＝40°．（1）用尺规作图作AB的垂直平分线，交AC于点D，交AB于点E（保留作图痕迹，不要求写作法和证明）；（2）求证：BD平分∠CBA．051（2019•安徽）如图，在边长为1个单位长度的小正方形组成的12×12的网格中，给出了以格点（网格线的交点）为端点的线段AB．（1）将线段AB向右平移5个单位，再向上平移3个单位得到线段CD，请画出线段CD．（2）以线段CD为一边，作一个菱形CDEF，且点E，F也为格点．（作出一个菱形即可）052（2019•福建）已知△ABC和点A'，如图．（1）以点A'为一个顶点作△A'B'C'，使△A'B'C'∽△ABC，且△A'B'C'的面积等于△ABC面积的4倍；（要求：尺规作图，不写作法，保留作图痕迹）（2）设D、E、F分别是△ABC三边AB、BC、AC的中点，D'、E'、F'分别是你所作的△A'B'C'三边A'B'、B'C'、C'A'的中点，求证：△DEF∽△D'E'F'．053（2019•兰州）如图，AC＝8，分别以A、C为圆心，以长度5为半径作弧，两条弧分别相交于点B和D．依次连接A、B、C、D，连接BD交AC于点O．（1）判断四边形ABCD的形状并说明理由；（2）求BD的长．054（2019•白银）已知：在△ABC中，AB＝AC．（1）求作：△ABC的外接圆．（要求：尺规作图，保留作图痕迹，不写作法）（2）若△ABC的外接圆的圆心O到BC边的距离为4，BC＝6，则S⊙O＝．055（2019•甘肃）如图，在△ABC中，点P是AC上一点，连接BP，求作一点M，使得点M到AB和AC两边的距离相等，并且到点B和点P的距离相等．（不写作法，保留作图痕迹）056（2019•江西）在△ABC中，AB＝AC，点A在以BC为直径的半圆内．请仅用无刻度的直尺分别按下列要求画图（保留画图痕迹）．（1）在图1中作弦EF，使EF∥BC；（2）在图2中以BC为边作一个45°的圆周角．057（2019•陕西）如图，在△ABC中，AB＝AC，AD是BC边上的高．请用尺规作图法，求作△ABC的外接圆．（保留作图痕迹，不写作法）058（2019•长春）图①、图②、图③均是6×6的正方形网格，每个小正方形的顶点称为格点，小正方形的边长为1，点A、B、C、D、E、F均在格点上．在图①、图②、图③中，只用无刻度的直尺，在给定的网格中按要求画图，所画图形的顶点均在格点上，不要求写出画法．（1）在图①中以线段AB为边画一个△ABM，使其面积为6．（2）在图②中以线段CD为边画一个△CDN，使其面积为6．（3）在图③中以线段EF为边画一个四边形EFGH，使其面积为9，且∠EFG＝90°．059（2015•梧州）先化简，再求值：2x+7+3x﹣2，其中x＝2．060（2019•吉林）如图，在▱ABCD中，点E在边AD上，以C为圆心，AE长为半径画弧，交边BC于点F，连接BE、DF．求证：△ABE≌△CDF．061（2019•吉林）图①，图②均为4×4的正方形网格，每个小正方形的顶点称为格点．在图①中已画出线段AB，在图②中已画出线段CD，其中A、B、C、D均为格点，按下列要求画图：（1）在图①中，以AB为对角线画一个菱形AEBF，且E，F为格点；（2）在图②中，以CD为对角线画一个对边不相等的四边形CGDH，且G，H为格点，∠CGD＝∠CHD＝90°．062（2019•宁夏）已知：在平面直角坐标系中，△ABC的三个顶点的坐标分别为A（5，4），B（0，3），C（2，1）．（1）画出△ABC关于原点成中心对称的△A1B1C1，并写出点C1的坐标；（2）画出将A1B1C1绕点C1按顺时针旋转90°所得的△A2B2C1．063（2019•赤峰）已知：AC是▱ABCD的对角线．（1）用直尺和圆规作出线段AC的垂直平分线，与AD相交于点E，连接CE．（保留作图痕迹，不写作法）；（2）在（1）的条件下，若AB＝3，BC＝5，求△DCE的周长．064（2019•广州）如图，⊙O的直径AB＝10，弦AC＝8，连接BC．（1）尺规作图：作弦CD，使CD＝BC（点D不与B重合），连接AD；（保留作图痕迹，不写作法）（2）在（1）所作的图中，求四边形ABCD的周长．065（2019•广东）如图，在△ABC中，点D是AB边上的一点．（1）请用尺规作图法，在△ABC内，求作∠ADE，使∠ADE＝∠B，DE交AC于E；（不要求写作法，保留作图痕迹）（2）在（1）的条件下，若ADDB =2，求AEEC的值．066（2019•贵港）尺规作图（只保留作图痕迹，不要求写出作法）：如图，已知△ABC，请根据“SAS”基本事实作出△DEF，使△DEF≌△ABC．067（2019•桂林）如图，在网格中，每个小正方形的边长均为1个单位长度．我们将小正方形的顶点叫做格点，△ABC的三个顶点均在格点上．（1）将△ABC先向右平移6个单位长度，再向上平移3个单位长度，得到△A1B1C1，画出平移后的△A1B1C1；（2）建立适当的平面直角坐标系，使得点A的坐为（﹣4，3）；（3）在（2）的条件下，直接写出点A1的坐标．068（2019•河池）如图，AB为⊙O的直径，点C在⊙O上．（1）尺规作图：作∠BAC的平分线，与⊙O交于点D；连接OD，交BC于点E（不写作法，只保留作图痕迹，且用黑色墨水笔将作图痕迹加黑）；（2）探究OE与AC的位置及数量关系，并证明你的结论．069（2019•柳州）已知：∠AOB．求作：∠A′O′B′，使得∠A′O′B′＝∠AOB．作法：①以O为圆心，任意长为半径画弧，分别交OA，OB于点C，D；②画一条射线O′A′，以点O′为圆心，OC长为半径画弧，交O′A′于点C′；③以点C′为圆心，CD长为半径画弧，与第②步中所画的弧相交于点D′；④过点D′画射线O′B′，则∠A′O′B′＝∠AOB．根据上面的作法，完成以下问题：（1）使用直尺和圆规，作出∠A′O′B′（请保留作图痕迹）．（2）完成下面证明∠A′O′B′＝∠AOB的过程（注：括号里填写推理的依据）．证明：由作法可知O′C′＝OC，O′D′＝OD，D′C′＝，∴△C′O′D′≌△COD（）∴∠A′O′B′＝∠AOB．（）070（2019•广西）如图，在平面直角坐标系中，已知△ABC的三个顶点坐标分别是A（2，﹣1），B（1，﹣2），C（3，﹣3）（1）将△ABC向上平移4个单位长度得到△A1B1C1，请画出△A1B1C1；（2）请画出与△ABC关于y轴对称的△A2B2C2；（3）请写出A1、A2的坐标．071（2019•玉林）如图，已知等腰△ABC顶角∠A＝36°．（1）在AC上作一点D，使AD＝BD（要求：尺规作图，保留作图痕迹，不必写作法和证明，最后用黑色墨水笔加墨）；（2）求证：△BCD是等腰三角形．072（2019•哈尔滨）图1、2是两张形状和大小完全相同的方格纸，方格纸中每个小正方形的边长均为1，线段AC的两个端点均在小正方形的顶点上．（1）在图1中画出以AC为底边的等腰直角三角形ABC，点B在小正方形顶点上；（2）在图2中画出以AC为腰的等腰三角形ACD，点D在小正方形的顶点上，且△ACD的面积为8．073（2019•鸡西）如图，正方形网格中，每个小正方形的边长都是一个单位长度，在平面直角坐标系中，△OAB的三个顶点O（0，0）、A（4，1）、B（4，4）均在格点上．（1）画出△OAB关于y轴对称的△OA1B1，并写出点A1的坐标；（2）画出△OAB绕原点O顺时针旋转90°后得到的△OA2B2，并写出点A2的坐标；（3）在（2）的条件下，求线段OA在旋转过程中扫过的面积（结果保留π）．074（2019•绥化）如图，已知△ABC三个顶点的坐标分别为A（﹣2，﹣4），B（0，﹣4），C（1，﹣1）（1）请在网格中，画出线段BC关于原点对称的线段B1C1；（2）请在网格中，过点C画一条直线CD，将△ABC分成面积相等的两部分，与线段AB相交于点D，写出点D的坐标；（3）若另有一点P（﹣3，﹣3），连接PC，则tan∠BCP＝．075（2019•杭州）如图，在△ABC中，AC＜AB＜BC．（1）已知线段AB的垂直平分线与BC边交于点P，连接AP，求证：∠APC＝2∠B．（2）以点B为圆心，线段AB的长为半径画弧，与BC边交于点Q，连接AQ．若∠AQC＝3∠B，求∠B的度数．076（2019•金华）如图，在7×6的方格中，△ABC的顶点均在格点上．试按要求画出线段EF（E，F均为格点），各画出一条即可．077（2019浙江宁波）图1，图2都是由边长为1的小等边三角形构成的网格，每个网格图中有5个小等边三角形已涂上阴影，请在余下的空白小等边三角形中，按下列要求选取一个涂上阴影：（1）使得6个阴影小等边三角形组成一个轴对称图形．（2）使得6个阴影小等边三角形组成一个中心对称图形．（请将两个小题依次作答在图1，图2中，均只需画出符合条件的一种情形）078（2019•衢州）如图，在4×4的方格子中，△ABC的三个顶点都在格点上．（1）在图1中画出线段CD，使CD⊥CB，其中D是格点．（2）在图2中画出平行四边形ABEC，其中E是格点．079（2019•温州）如图，在7×5的方格纸ABCD中，请按要求画图，且所画格点三角形与格点四边形的顶点均不与点A，B，C，D重合．（1）在图1中画一个格点△EFG，使点E，F，G分别落在边AB，BC，CD上，且∠EFG＝90°．（2）在图2中画一个格点四边形MNPQ，使点M，N，P，Q分别落在边AB，BC，CD，DA上，且MP＝NQ．080（2019•舟山）在6×6的方格纸中，点A，B，C都在格点上，按要求画图：（1）在图1中找一个格点D，使以点A，B，C，D为顶点的四边形是平行四边形．（2）在图2中仅用无刻度的直尺，把线段AB三等分（保留画图痕迹，不写画法）．081（2019•武汉）如图是由边长为1的小正方形构成的网格，每个小正方形的顶点叫做格点．四边形ABCD的顶点在格点上，点E是边DC与网格线的交点．请选择适当的格点，用无刻度的直尺在网格中完成下列画图，保留连线的痕迹，不要求说明理由．（1）如图1，过点A画线段AF，使AF∥DC，且AF＝DC．（2）如图1，在边AB上画一点G，使∠AGD＝∠BGC．（3）如图2，过点E画线段EM，使EM∥AB，且EM＝AB．082（2019•天门）请仅用无刻度的直尺完成下列画图，不写画法，保留画图痕迹．（1）如图①，四边形ABCD中，AB＝AD，∠B＝∠D，画出四边形ABCD的对称轴m；（2）如图②，四边形ABCD中，AD∥BC，∠A＝∠D，画出BC边的垂直平分线n．083（2019•咸宁）在Rt△ABC中，∠C＝90°，∠A＝30°，D，E，F分别是AC，AB，BC的中点，连接ED，EF．（1）求证：四边形DEFC是矩形；（2）请用无刻度的直尺在图中作出∠ABC的平分线（保留作图痕迹，不写作法）．084（2019•孝感）如图，Rt△ABC中，∠ACB＝90°，一同学利用直尺和圆规完成如下操作：①以点C为圆心，以CB为半径画弧，交AB于点G；分别以点G、B为圆心，以GB的长为半径画弧，两弧交点K，作射线CK；大于12②以点B为圆心，以适当的长为半径画弧，交BC于点M，交AB的延长线于点N；MN的长为半径画弧，两弧交于点P，作直线BP 分别以点M、N为圆心，以大于12交AC的延长线于点D，交射线CK于点E．请你观察图形，根据操作结果解答下列问题；（1）线段CD与CE的大小关系是；（2）过点D作DF⊥AB交AB的延长线于点F，若AC＝12，BC＝5，求tan∠DBF 的值．085（2019•邵阳）如图，在等腰△ABC中，∠BAC＝120°，AD是∠BAC的角平分线，且AD＝6，以点A为圆心，AD长为半径画弧EF，交AB于点E，交AC于点F．（1）求由弧EF及线段FC、CB、BE围成图形（图中阴影部分）的面积；（2）将阴影部分剪掉，余下扇形AEF，将扇形AEF围成一个圆锥的侧面，AE与AF正好重合，圆锥侧面无重叠，求这个圆锥的高h．086（2019•淮安）如图，方格纸上每个小正方形的边长均为1个单位长度，点A、B都在格点上（两条网格线的交点叫格点）．（1）将线段AB向上平移两个单位长度，点A的对应点为点A1，点B的对应点为点B1，请画出平移后的线段A1B1；（2）将线段A1B1绕点A1按逆时针方向旋转90°，点B1的对应点为点B2，请画出旋转后的线段A1B2；（3）连接AB2、BB2，求△ABB2的面积．。
初中数学 用尺规作角
第七章第4节 用尺规作角
用尺规作角 课前请准备好以下学习用品：
1、一套三角板； 2、一个圆规； 3、三张A4纸； 4、课本和铅笔
用尺规作角
1、能用尺规作一个角等于已知角； 2、能利用尺规作角的和、差、倍； 3、能够通过尺规设计并绘制简单的图案，
培养观察、动手操作和逻辑分析能力。
木工师傅想要在长方形木板上截一个平行四边形，使它的一 组对边在长方形木板的边缘上，另一组对边中的一条边为AB， 另一条边过C点。
1、以点O为圆心，r为半径作圆O；
2、以圆O上任意一点为圆心， 以r为半径作圆，与圆O交于两点；
3、 分别以两个交点为圆心， 以r为半径作圆；
4、继续作下去…
在适当的区域涂上颜色.
用尺规作角
1、我会用尺规作一个角等于已知角。 2、我会用尺规作一个角等于已知角的和、差、倍。 3、我可以借助尺规来设计图案。
1
2 1
2 1
用尺规作角
已知： ∠1， ∠2 求作： ∠AOB，使得∠AOB= ∠1-∠2
1
2
B
oD
C
用尺规作角
➢ 先作一个角等于已知的一个角， ➢ 再在此角的基础上作其他角，
“和”或“整数倍”是在角的外部作角， “差”则在角的内部作角．
用尺规 优美的图案
右图的“雏菊图案”漂亮吗？你 想自己画出它来吗？那就让我们从 最初的步骤开始吧！
交OA于点C，交OB于点D;
以点O'为圆心， 以OC长为半径 画弧， 交O'A'于点C';
DB
OCALeabharlann B’D'以点C'为圆心， 以CD长为半径 画弧， 交前面的弧于点D' ;

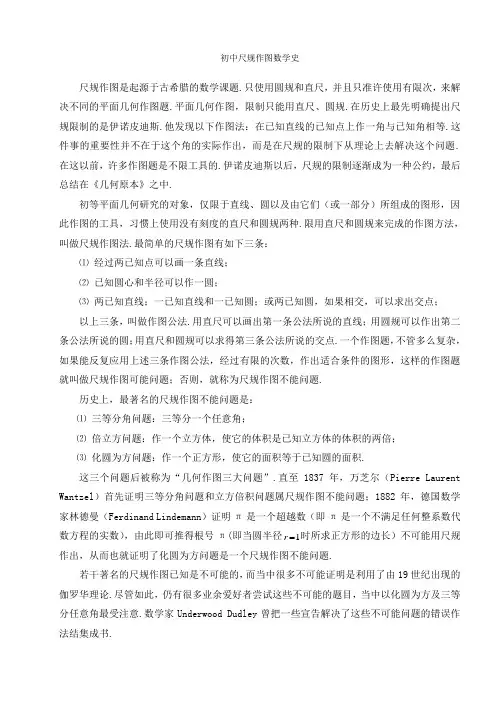

尺规作图数学史
初中尺规作图数学史尺规作图是起源于古希腊的数学课题.只使用圆规和直尺，并且只准许使用有限次，来解决不同的平面几何作图题.平面几何作图，限制只能用直尺、圆规.在历史上最先明确提出尺规限制的是伊诺皮迪斯.他发现以下作图法：在已知直线的已知点上作一角与已知角相等.这件事的重要性并不在于这个角的实际作出，而是在尺规的限制下从理论上去解决这个问题.在这以前，许多作图题是不限工具的.伊诺皮迪斯以后，尺规的限制逐渐成为一种公约，最后总结在《几何原本》之中.初等平面几何研究的对象，仅限于直线、圆以及由它们（或一部分）所组成的图形，因此作图的工具，习惯上使用没有刻度的直尺和圆规两种.限用直尺和圆规来完成的作图方法，叫做尺规作图法.最简单的尺规作图有如下三条：⑴ 经过两已知点可以画一条直线；⑵ 已知圆心和半径可以作一圆；⑶ 两已知直线；一已知直线和一已知圆；或两已知圆，如果相交，可以求出交点；以上三条，叫做作图公法.用直尺可以画出第一条公法所说的直线；用圆规可以作出第二条公法所说的圆；用直尺和圆规可以求得第三条公法所说的交点.一个作图题，不管多么复杂，如果能反复应用上述三条作图公法，经过有限的次数，作出适合条件的图形，这样的作图题就叫做尺规作图可能问题；否则，就称为尺规作图不能问题.历史上，最著名的尺规作图不能问题是：⑴ 三等分角问题：三等分一个任意角；⑵ 倍立方问题：作一个立方体，使它的体积是已知立方体的体积的两倍；⑶ 化圆为方问题：作一个正方形，使它的面积等于已知圆的面积.这三个问题后被称为“几何作图三大问题”.直至1837年，万芝尔（Pierre Laurent Wantzel）首先证明三等分角问题和立方倍积问题属尺规作图不能问题；1882年，德国数学家林德曼（Ferdinand Lindemann）证明π是一个超越数（即π是一个不满足任何整系数代数方程的实数），由此即可推得根号π(即当圆半径1r 时所求正方形的边长）不可能用尺规作出，从而也就证明了化圆为方问题是一个尺规作图不能问题.若干著名的尺规作图已知是不可能的，而当中很多不可能证明是利用了由19世纪出现的伽罗华理论.尽管如此，仍有很多业余爱好者尝试这些不可能的题目，当中以化圆为方及三等分任意角最受注意.数学家Underwood Dudley曾把一些宣告解决了这些不可能问题的错误作法结集成书.还有另外两个著名问题：⑴ 正多边形作法·只使用直尺和圆规，作正五边形.·只使用直尺和圆规，作正六边形.·只使用直尺和圆规，作正七边形——这个看上去非常简单的题目，曾经使许多著名数学家都束手无策，因为正七边形是不能由尺规作出的.·只使用直尺和圆规，作正九边形，此图也不能作出来，因为单用直尺和圆规，是不足以把一个角分成三等份的.·问题的解决：高斯，大学二年级时得出正十七边形的尺规作图法，并给出了可用尺规作图的正多边形的条件：尺规作图正多边形的边数目必须是2的非负整数次方和不同的费马素数的积，解决了两千年来悬而未决的难题.⑵ 四等分圆周只准许使用圆规，将一个已知圆心的圆周4等分．这个问题传言是拿破仑·波拿巴出的，向全法国数学家的挑战.尺规作图的相关延伸：用生锈圆规(即半径固定的圆规)作图1.只用直尺及生锈圆规作正五边形2.生锈圆规作图，已知两点A、B，找出一点C使得AB BC CA==.3.已知两点A、B，只用半径固定的圆规，求作C使C是线段AB的中点.4.尺规作图，是古希腊人按“尽可能简单”这个思想出发的，能更简洁的表达吗？顺着这思路就有了更简洁的表达.10世纪时，有数学家提出用直尺和半径固定的圆规作图. 1672年，有人证明：如果把“作直线”解释为“作出直线上的2点”，那么凡是尺规能作的，单用圆规也能作出！从已知点作出新点的几种情况：两弧交点、直线与弧交点、两直线交点，在已有一个圆的情况下，那么凡是尺规能作的，单用直尺也能作出！.五种基本作图：初中数学的五种基本尺规作图为：1.做一线段等于已知线段2.做一角等于已知角3.做一角的角平分线4.过一点做一已知线段的垂线5.做一线段的中垂线下面介绍几种常见的尺规作图方法：⑴ 轨迹交点法：解作图题的一种常见方法.解作图题常归结到确定某一个点的位置.如果这两个点的位置是由两个条件确定的，先放弃其中一个条件，那么这个点的位置就不确定而形成一个轨迹；若改变放弃另一个条件，这个点就在另一条轨迹上，故此点便是两个轨迹的交点.这个利用轨迹的交点来解作图题的方法称为轨迹交点法，或称交轨法、轨迹交截法、轨迹法.【例1】电信部门要修建一座电视信号发射塔，如下图，按照设计要求，发射塔到两个城镇A、B的距离必须相等，到两条高速公路m、n的距离也必须相等，发射塔P应修建在什么位置？【分析】这是一道实际应用题，关键是转化成数学问题，根据题意知道，点P应满足两个条件，一是在线段AB的垂直平分线上；二是在两条公路夹角的平分线上，所以点P应是它们的交点.【解析】⑴ 作两条公路夹角的平分线OD或OE；⑵ 作线段AB的垂直平分线FG；则射线OD，OE与直线FG的交点1C，2C就是发射塔的位置.⑵ 代数作图法：解作图题时，往往首先归纳为求出某一线段长，而这线段长的表达式能用代数方法求出，然后根据线段长的表达式设计作图步骤.用这种方法作图称为代数作图法.【例2】只用圆规，不许用直尺，四等分圆周（已知圆心）.【分析】设半径为1.也就是说用这个长度去等分圆周.我们的任务就是做出这个长度..直角边为1.【解析】 具体做法：⑴ 随便画一个圆.设半径为1.⑵ 先六等分圆周.⑶ 以这个距离为半径，分别以两个相对的等分点为圆心，同向作弧，交于一点.（“两个相对的等分点”其实就是直径的两端点啦！两弧交点与“两个相对的等分点”形成的是一个底为2.）【例3】 已知：直线a 、b 、c ，且a b c ∥∥.求作：正ABC ∆，使得A 、B 、C 三点分别在直线a 、b 、c 上.c b aD'DC B Acb a【分析】 假设ABC ∆是正三角形，且顶点A 、B 、C 三点分别在直线a 、b 、c 上.作AD b ⊥于D ，将ABD ∆绕A 点逆时针旋转60︒后，置于'ACD ∆的位置，此时点'D 的位置可以确定.从而点C 也可以确定.再作60BAC ∠=︒，B 点又可以确定，故符合条件的正三角形可以作出.【解析】 作法：⑴ 在直线a 上取一点A ，过A 作AD b ⊥于点D ；⑵ 以AD 为一边作正三角形'ADD ；⑶ 过'D 作''D C AD ⊥，交直线c 于C ；⑷ 以A 为圆心，AC 为半径作弧，交b 于B (使B 与'D 在AC 异侧).⑸ 连接AB 、AC 、BC 得ABC ∆.ABC ∆即为所求.⑷ 位似法作图：利用位似变换作图，要作出满足某些条件的图形，可以先放弃一两个条件，作出与其位似的图形，然后利用位似变换，将这个与其位似得图形放大或缩小，以满足全部条件，从而作出满足全部的条件.【例4】 已知：一锐角ABC ∆.求作:一正方形DEFG ，使得D 、E 在BC 边上，F 在AC 边上，G 在AB 边上.C B AG'F'E'D'GF E D C B A【分析】 先放弃一个顶点F 在AC 边上的条件，作出与正方形DEFG 位似的正方形''''D E F G ，然后利用位似变换将正方形''''D E F G 放大（或缩小）得到满足全部条件的正方形DEFG .【解析】 作法：⑴ 在AB 边上任取一点'G ，过'G 作''G D BC ⊥于'D⑵ 以''G D 为一边作正方形''''D E F G ，且使'E 在'BD 的延长线上.⑶ 作直线'BF 交AC 于F .⑷ 过F 分别作''FG F G ∥交AB 于G ；作''FE F E ∥交BC 于E .⑸ 过G 作''GD G D ∥交BC 于D .则四边形DEFG 即为所求.⑸ 面积割补法作图：对于等积变形的作图题，通常在给定图形或某一确定图形上割下一个三角形，再借助平行线补上一个等底等高的另一个三角形，使面积不变，从而完成所作图形.【例5】 如图，过ABC ∆的底边BC 上一定点，P ，求作一直线l ，使其平分ABC ∆的面积.【分析】 因为中线AM 平分ABC ∆的面积，所以首先作中线AM ，假设PQ 平分ABC ∆的面积，在AMC ∆中先割去AM P ∆，再补上ANP ∆.只要NM AP ∥，则AM P ∆和AM P ∆就同底等高，此时它们的面积就相等了.所以PN 就平分了ABC ∆的面积.【解析】 作法：⑴ 取BC 中点M ，连接,AM AP ;⑵ 过M 作MN AP ∥交AB 于N ；⑶ 过P 、N 作直线l .直线l 即为所求. NM P C B Al。
4.2 角(三)——用尺规作角++++课件++++2024-2025学年北师大版七年级数学上册
·数学
2．下列关于尺规的功能说法不正确的是( B ) A．直尺的功能是：在两点间连接一条线段，将线段向两方 向延长 B．直尺的功能是：可作平角和直角 C．圆规的功能是：以任意长为半径，以任意点为圆心作一 个圆 D．圆规的功能是：以任意长为半径，以任意点为圆心作一 段弧
·数学 3．【例1】(新教材北师7上P134)如图，以点B为顶点，射线 BC为一边，利用尺规在AC下方作∠EBC，使得∠EBC＝ ∠A．(不写作法，保留作图痕迹) 解：如图，∠EBC即为所作．
答案图
·数学 6．(新教材北师7上P126)如图，已知∠ABC，以点B为顶点， 射线BA为一边，在∠ABC外作一个角，使它等于∠ABC． 解：如图，∠ABD即为所求．
答案图
ห้องสมุดไป่ตู้
·数学 4．【例2】(新教材北师7上P125)如图，已知∠ABC，请你 用直尺和圆规作图，作一个角，使它等于2∠ABC．(不写作 法，保留作图痕迹) 解：如图，∠MEN即为所求作．
答案图
·数学 7．(新教材北师7上P126)已知∠1和∠2，求作一个角，使它 等于∠1与∠2的和． 解：如图，∠AOB为所作．
答案图
·数学 5．【例3】(新教材北师7上P134)如图，已知∠1和∠2，作一 个角，使它等于∠1－∠2．
解：如图，作∠CAB＝∠1，∠DAB＝∠2，∠CAD就是所求作 的角．
·数学
作法
(1)作射线__O__'A__'
(2)以 点O 为圆心，以 任意长 为 半径作弧，交OA于点C，交OB于点D (3)以 点O' 为圆心，以 OC的长 为 半径作弧，交O'A'于点C' (4)以 点C' 为圆心，以 CD的长 为 半径作弧，交前面的弧于点D' (5)过_点__D__'_作射线O'B'．∠A'O'B'就是 所求作的角
北师大版七年级下册数学2.4用尺规作角(教案)
（三）实践活动（用时10分钟）
1.分组讨论：学生们将分成若干小组，每组讨论一个与尺规作角相关的实际问题，如如何用尺规作出一个等腰三角形。
举例：在作一个角的平分线时，可以先画一个与该角的两边相交的圆，然后利用圆上的弧构造两个全等三角形，最后通过全等三角形的性质找到角的平分线。
2.教学难点
（1）尺规作图的基本技能：对于初学者来说，熟练掌握尺子和圆规的使用方法是一大难点。学生需要熟悉如何利用尺子和圆规进行精确作图，以及如何处理作图过程中出现的问题。
2.实验操作：为了加深理解，我们将进行一个简单的实验操作。学生们将亲自动手，用尺子和圆规来作出指定度数的角。
3.成果展示：每个小组将向全班展示他们的讨论成果和实验操作的结果。
（四）学生小组讨论（用时10分钟）
1.讨论主题：学生将围绕“尺规作角在实际生活中的应用”这一主题展开讨论。他们将被鼓励提出自己的观点和想法，并与其他小组成员进行交流。
（2）运用全等三角形的性质：在尺规作图中，全等三角形的性质是解决实际问题的关键。学生需要掌握如何通过全等三角形的性质来简化作图过程。
举例：在等分一个角时，可以构造两个全等三角形，利用全等三角形的对应边和角相等，从而实现角的等分。
（3）掌握等分线的作法：等分线的作法是本节课的另一个重点，学会将一个角等分为两个相等的角，有助于培养学生的几何直观和空间想象能力。
北师大版七年级下册数学2.4用尺规作角（教案）
一、教学内容
本节课选自北师大版七年级下册数学第二章第四节“用尺规作角”，教学内容主要包括以下三个方面：
北师大版数学七年级下册第二章4用尺规作角(共28张PPT)
栏目索引
解答题 (2019河北保定十七中期中,29,★★☆)如图2-4-4甲,OA⊥OB,OC⊥OD. (1)∠AOC与∠BOD有何数量关系?依据是什么? (2)小明做完(1)后受到启发,在图2-4-4乙中用尺规作出了OD⊥OC,请你也 试一试.
图2-4-4
4 用尺规作角
解析 (1)∠AOC=∠BOD. 依据是同角的余角相等. (2)如图(在∠AOB外部作∠BOD=∠AOC即可).
4 用尺规作角
2.用尺规作一个角等于已知角 尺规作图一般有以下四步: 已知,求作,作法,写出结论. 如图2-4-1,已知∠AOB,求作∠A'O'B',使∠A'O'B'=∠AOB.
栏目索引
图2-4-1
图2-4-2
作法:①作射线O'A';
②以点O为圆心,任意长为半径画弧,交OA于点C,交OB于点D;
4 用尺规作角
A.以点F为圆心,OE长为半径画弧 B.以点F为圆心,EF长为半径画弧 C.以点E为圆心,OE长为半径画弧 D.以点E为圆心,EF长为半径画弧 答案 D
4 用尺规作角
栏目索引
如图2-4-6所示,用尺规作出∠OBF=∠AOB,作图痕迹弧MN是 ( )
图2-4-6 A.以点B为圆心,OD长为半径的弧 B.以点B为圆心,OC长为半径的弧 C.以点E为圆心,OD长为半径的弧 D.以点E为圆心,DC长为半径的弧
答案 D 圆规有两只脚,一只脚固定,另一只脚旋转.
4 用尺规作角
栏目索引
2.(2017广西南宁中考,7,★☆☆)如图2-4-5,△ABC中,AB>AC,观察图中尺规 作图的痕迹,则下列结论错误的是 ( )
图2-4-5
六年级数学尺规作图 (1)
用尺规作角
学习目标：1能用尺规作一个角等于已知角，并了解它在尺规作图中的简单应用。
2．能利用尺规作角的和、差、倍。
学习过程：
一问题的引入：
如图，要在长方形木板上截一个平行四边形，
使它的一组对边在长方形木板的边缘上，
另一组对边中的一条边为AB。
（1）请过点C画出与AB平行的另一条边
（2）如果你只有一个圆规和一把没有刻度的直尺，
你能解决这个问题吗？
二.新课:预习课本81页到82页的内容，完成下列问题
(一) 用尺规作一个角等于已知角.
（1）已知：∠AOB 求作：∠A′O′B′，使∠A′O′B′=∠AOB （2）已知：∠α求作：∠AOB，使∠AOB=∠α
(二) 用尺规作一个角等于已知角的倍数:
(3) 已知：∠1
求作：∠MON，使∠MON=2∠1 (三) 用尺规作一个角等于已知角的和:
(4) 已知：∠1、∠2、∠3
求作：①∠AOB，使∠AOB=∠1+∠2
②∠POQ，使∠POQ=∠1+∠2+∠3
(四) 当堂检测
（1）如图，点P为∠ABC的边AB上的一点，过点P作直线EF//BC
（2）已知：直线L和L外一点P，
求作：一条直线，使它经过点P，并与已知直线L平行
五，教学反思
A o
α
1
3
2
A
P
L 1
1。
北师大版七年级下册第二单元相交线与平行线单元——用尺规作角(知识梳理与考点分类讲解)
北师大版七年级下册第二单元相交线与平行线单元——用尺规作角（知识梳理与考点分类讲解）1.尺规作图：在几何作图中，只用圆规和没有刻度的直尺来作图，称为尺规作图.2.直尺的功能：（1）在两点间连接一条线段；（2）过平面上的两点画直线；（3）作射线、线段或做延长线.3.圆规的功能：（1）以平面上任意一点为圆心，任意长为半径作圆或圆弧；（2）在直线上截取一条线段，使它等于已知线段.特别提醒：1.尺规作图是一种规定了作图工具，且能够有效地减少误差的较精确的作图方法.2.尺规作图是最基本最常见的作图方法，通常称为基本作图.【考点目录】【考点1【考点2】尺规作一个角等于已知角；【考点3】尺规作角的和与差；【考点4】过直线外一点作已知直线的平行线.【考点1】作特殊角；【例1】（2024上·安徽宿州·七年级校联考期末）利用一副三角尺能画出下列度数的角吗？如何画？试试看．（不要写出做法，要保留作图痕迹）（1）150︒．（2）15︒【答案】（1）作图见分析；（2）作图见分析【分析】（1）选用三角尺画一个60︒的角，再在这个角的外部画一个有公共顶点，有一个公共边的90︒的角即可求解；（2）先用三角尺画一个60︒的角，再在这个角的内部画一个有公共顶点、一条公共边的45︒的角即可求解．︒=︒+︒，（1）解：如图，1506090︒=︒-︒，（2）解：如图，156045【变式1】（2020上·福建三明·七年级三明市第三中学校考阶段练习）下列各度数的角，能借助一副三角尺画出的是（）A．55°B．65°C．75°D．85°【答案】C【分析】一副三角板，度数有：30 、45 、60 、90 ，根据度数组合，可以得到答案．解：利用一副三角板可以画出75 的角，是45 和30 角的组合故选：C．【点拨】本题考查特殊角的画法，审题清晰是解题关键.【变式2】（2021上·黑龙江哈尔滨·七年级统考期末）用一副三角板不能画出的角是（）．A．75°B．105°C．110°D．135°【答案】C【分析】105°=60°+45°，105°角可以用一幅三角板中的60°角和45°角画；75°=45°+30°，75°角可以用一幅三角板中的45°角和30°角画；135°=90°+45°，135°角可以用一幅三角板中的直角和90°角或45°角画；110°角用一副三角板不能画出．解：105°角可以用一幅三角板中的60°角和45°角画；75°角可以用一幅三角板中的45°角和30°角画；110°角用一副三角板不能画出；135°角可以用一幅三角板中的直角和90°角或45°角画。
北师大版七年级数学下册第二章 相交线与平行线4 用尺规作角
O
A
作法：(1)作射线 O′A′； (2)以点 O 为圆心，任意长为半径画弧，交 OA 于点 C，
交 OB 于点 D； (3)以点 O′ 为圆心，同样长为半径画弧，交 O′A′ 于点 C′； (4)以点C′为圆心，CD长为半径作弧，交前面的弧于点 D′； (5)过点 D′ 作射线 O′B′. 则∠A′O′B′ 就是所求的角.
2. 画一个钝角∠AOB，然后以 O 为顶点，以 OA 为一 边， 在角的内部画一条射线 OC，使∠AOC＝90°， 正确的图形是 ( D )
A.
B.
C.
D.
【解析】由题意可知，∠AOC 在∠AOB 的内部，且 OA 为其公共边，OA 与 OC 的夹角为 90°.
3. 如图，已知∠A，∠B，求作一个角，使它等于 ∠A -∠B (不用写作法，保留作图痕迹).
B D
D' B'
O
CA
O'
C' A'
思考：用尺规作一个角等于已知角是尺规作图中的 基本作图，你能利用它作出其他图形吗？ 提示：可以作角的和、差、倍角及与角有关的图.
议一议
如图，已知∠AOB，∠EO'F，利用尺规作图， 比较它们的大小.
A
E
O
B
O'
F
随堂练习
1.已知：∠AOB. 利用尺规作：∠A’O’B’ ，
新知一览
相
两条直线的位
对顶角、补角和余角
交
置关系
垂线
线 与 平
探索直线平行 的条件
利用同位角判定两条 直线平行
利用内错角、同旁内角 判定两条直线平行
行
平行线的性质
平行线的性质
尺规作图
2.4用尺规作角教学目标：知识与技能：会用尺规作一个角等于已知角；并了解它们在尺规作图中的简单应用。
过程与方法：经历尺规作角的过程，进一步培养学生的动手操作能力，增强学生的数学应用和研究意识。
情感、态度、价值观：通过学生解决问题的过程，激发学生的创新思维，培养学生学习的主动性。
教学重点：会用尺规作一个角等于已知角。
教学难点：用尺规作角的和、差，倍及作角的综合应用。
教学方法：猜想、实践法、讲授法、讨论、总结。
准备活动：圆规、直尺教学过程：一、温故：提出问题：如何用尺规作一条线段等于已知线段？在此基础上，提出：如果只有圆规和直尺这两个工具，你能按要求作出图形吗？二、知新：如图，要在长方形木板上截一个平行四边形，使它的一组对边在长方形木板的边缘上，另一组对边中的一条边为AB。
（1）请过点C 画出与AB 平行的另一条边（2）如果你只有一个圆规和一把没有刻度的直尺，你能解决这个问题吗？内容一:(请按作图步骤和要求操作,别忘了留下作图痕迹哦!)(一) 用尺规作一个角等于已知角.已知：∠AOB求作：∠A ′O ′B ′，使∠A ′O ′B ′=∠AOB(二) 用尺规作一个角等于已知角的倍数:已知：∠1求作：∠MON ，使∠MON=2∠1(三) 用尺规作一个角等于已知角的和:已知：∠1、∠2、∠3求作：①∠AOB ，使∠AOB=∠1+∠2②∠POQ ，使∠POQ=∠1+∠2+∠31132(四) 用尺规作一个角等于已知角的差:已知：∠α、∠β、∠γ求作：①∠AOB ，使∠AOB=∠α－∠β②∠POQ ，使∠POQ=∠α－∠β－∠γ③求作一个角，使它等于2∠β－∠γ三、巩固拓展：1、已知:线段AB 、 ∠α、∠β求作：（1）分别过点A 、点B 作∠CAB=∠α 、∠CBA=∠β（2）如图，点P 为∠ABC 的边AB 上的一点，过点P 作直线EF//BC四、课堂小结：五、作业设计：六、板书设计： αβγαβ七、教学后记：。
2.4用尺规作角
在此基础上，提出：如果只有圆规和直尺这两个工具，你能按要求作出图形吗？
2、展示交流（分钟左右）
如图，要在长方形木板上截一个平行四边形，使
它的一组对边在长方形木板的边缘上，另
一组对边中的一条边为AB。
（1）请过点C画出与AB平行的另一条边
（2）如果你只有一个圆规和一把没有刻度的直尺，你能解决这个问题吗？
内容一:(请按作图步骤和要求操作,别忘了留下作图痕迹哦!)
(一)用尺规作一个角等于已知角.
(二)用尺规作一个角等于已知角的倍数:
(三)用尺规作一个角等于已知角的和:
(四)用尺规作一个角等于已知角的差:
3、释疑及拓展（分钟左右）
课本P56随堂练习
4、练习检测（分钟左右）
课本P57习题2.7
5、小结与作业（分钟左右）
知识技能
会用尺规作一个角等于已知角；并了解它们在尺规作图中的
简单应用。
教学重点及措施和方法
会用尺规作一个角等于已知角。
教学难点及措施和方法
用尺规作角的和、差，倍及作角的综合应用。
教学方法
猜想、实践法、讲授法、讨论、总结。
板书设计
教学过程
小组合作学习环节及时控
学习内容
集体修改建议
个人再探索
1、复习回顾（分钟）
1、学生小结
通过本节课的学习，你有何收获，与同学们分享！
会画一个角等于已知角
2、分层作业：A层导学案P60家庭作业
B层导学案P60家庭作业必做
（1）学生以小组为单位，自主学习课本新课内容并做相ห้องสมุดไป่ตู้练习
（2）组内交流汇总预习新课的收获
文祖中学学科集体备课通案
沪科版-数学-七年级上册-用直尺和圆规准确地画一个角等于已知角的两倍
初中-数学-打印版
用直尺和圆规准确地画一个角等于已知角的两倍
用直尺和圆规准确地画一个角等于已知角的两倍？
难易度：
关键词：角
答案：
用直尺和圆规准确地画一个角等于已知角，首先利用用直尺和圆规准确地画一个角等于已知角，然后再做一个角.
【举一反三】
典例：已知∠AOB,利用尺规作∠A′O′B′，使∠A′O′B′=2∠AOB.
思路导引：一般来讲，解决本题要写出作法：
(1)作射线O′A′.
(2)以O点为圆心，以任意长为半径画弧交OA于点C，交OB于点D.
(3)以点O′为圆心，以OC长为半径画弧，交O′A′于C′点.
(4)以点C′为圆心，以CD长为半径画弧，交前弧于E点.
(5)以点E为圆心，以CD长为半径画弧，交于点B′.
(6)过点B′作射线OB′.
则∠A′O′B′就是所求作的角.
标准答案：∠A′O′B′就是所求作的角.
初中-数学-打印版。
尺规作图数学史
尺规作图是起源于古希腊的数学课题.只使用圆规和直尺，并且只准许使用有限次，来解决不同的平面几何作图题.平面几何作图，限制只能用直尺、圆规.在历史上最先明确提出尺规限制的是伊诺皮迪斯.他发现以下作图法：在已知直线的已知点上作一角与已知角相等.这件事的重要性并不在于这个角的实际作出，而是在尺规的限制下从理论上去解决这个问题.在这以前，许多作图题是不限工具的.伊诺皮迪斯以后，尺规的限制逐渐成为一种公约，最后总结在《几何原本》之中.初等平面几何研究的对象，仅限于直线、圆以及由它们（或一部分）所组成的图形，因此作图的工具，习惯上使用没有刻度的直尺和圆规两种.限用直尺和圆规来完成的作图方法，叫做尺规作图法.最简单的尺规作图有如下三条：⑴ 经过两已知点可以画一条直线；⑵ 已知圆心和半径可以作一圆；⑶ 两已知直线；一已知直线和一已知圆；或两已知圆，如果相交，可以求出交点；以上三条，叫做作图公法.用直尺可以画出第一条公法所说的直线；用圆规可以作出第二条公法所说的圆；用直尺和圆规可以求得第三条公法所说的交点.一个作图题，不管多么复杂，如果能反复应用上述三条作图公法，经过有限的次数，作出适合条件的图形，这样的作图题就叫做尺规作图可能问题；否则，就称为尺规作图不能问题.历史上，最著名的尺规作图不能问题是：⑴ 三等分角问题：三等分一个任意角；⑵ 倍立方问题：作一个立方体，使它的体积是已知立方体的体积的两倍；⑶ 化圆为方问题：作一个正方形，使它的面积等于已知圆的面积.这三个问题后被称为“几何作图三大问题”.直至1837年，万芝尔（Pierre Laurent Wantzel）首先证明三等分角问题和立方倍积问题属尺规作图不能问题；1882年，德国数学家林德曼（Ferdinand Lindemann）证明π是一个超越数（即π是一个不满足任何整系数代数方程的实数），由此即可推得根号π(即当圆半径1r 时所求正方形的边长）不可能用尺规作出，从而也就证明了化圆为方问题是一个尺规作图不能问题.若干著名的尺规作图已知是不可能的，而当中很多不可能证明是利用了由19世纪出现的伽罗华理论.尽管如此，仍有很多业余爱好者尝试这些不可能的题目，当中以化圆为方及三等分任意角最受注意.数学家Underwood Dudley曾把一些宣告解决了这些不可能问题的错误作法结集成书.还有另外两个著名问题：⑴ 正多边形作法·只使用直尺和圆规，作正五边形.·只使用直尺和圆规，作正六边形.·只使用直尺和圆规，作正七边形——这个看上去非常简单的题目，曾经使许多著名数学家都束手无策，因为正七边形是不能由尺规作出的.·只使用直尺和圆规，作正九边形，此图也不能作出来，因为单用直尺和圆规，是不足以把一个角分成三等份的.·问题的解决：高斯，大学二年级时得出正十七边形的尺规作图法，并给出了可用尺规作图的正多边形的条件：尺规作图正多边形的边数目必须是2的非负整数次方和不同的费马素数的积，解决了两千年来悬而未决的难题.⑵ 四等分圆周只准许使用圆规，将一个已知圆心的圆周4等分．这个问题传言是拿破仑·波拿巴出的，向全法国数学家的挑战.尺规作图的相关延伸：用生锈圆规(即半径固定的圆规)作图1.只用直尺及生锈圆规作正五边形2.生锈圆规作图，已知两点A、B，找出一点C使得AB BC CA==.3.已知两点A、B，只用半径固定的圆规，求作C使C是线段AB的中点.4.尺规作图，是古希腊人按“尽可能简单”这个思想出发的，能更简洁的表达吗？顺着这思路就有了更简洁的表达.10世纪时，有数学家提出用直尺和半径固定的圆规作图. 1672年，有人证明：如果把“作直线”解释为“作出直线上的2点”，那么凡是尺规能作的，单用圆规也能作出！从已知点作出新点的几种情况：两弧交点、直线与弧交点、两直线交点，在已有一个圆的情况下，那么凡是尺规能作的，单用直尺也能作出！.五种基本作图：初中数学的五种基本尺规作图为：1.做一线段等于已知线段2.做一角等于已知角3.做一角的角平分线4.过一点做一已知线段的垂线5.做一线段的中垂线下面介绍几种常见的尺规作图方法：⑴ 轨迹交点法：解作图题的一种常见方法.解作图题常归结到确定某一个点的位置.如果这两个点的位置是由两个条件确定的，先放弃其中一个条件，那么这个点的位置就不确定而形成一个轨迹；若改变放弃另一个条件，这个点就在另一条轨迹上，故此点便是两个轨迹的交点.这个利用轨迹的交点来解作图题的方法称为轨迹交点法，或称交轨法、轨迹交截法、轨迹法.【例1】 电信部门要修建一座电视信号发射塔，如下图，按照设计要求，发射塔到两个城镇A 、B 的距离必须相等，到两条高速公路m 、n 的距离也必须相等，发射塔P 应修建在什么位置？m【分析】 这是一道实际应用题，关键是转化成数学问题，根据题意知道，点P 应满足两个条件，一是在线段AB 的垂直平分线上；二是在两条公路夹角的平分线上，所以点P 应是它们的交点.【解析】 ⑴ 作两条公路夹角的平分线OD 或OE ；⑵ 作线段AB 的垂直平分线FG ；则射线OD ，OE 与直线FG 的交点1C ，2C 就是发射塔的位置.⑵ 代数作图法：解作图题时，往往首先归纳为求出某一线段长，而这线段长的表达式能用代数方法求出，然后根据线段长的表达式设计作图步骤.用这种方法作图称为代数作图法.【例2】 只用圆规，不许用直尺，四等分圆周（已知圆心）.【分析】 设半径为1.也就是说用这个长度去等分圆周.我们的任务就是做出这个长度..1的直角三角.【解析】 具体做法：⑴ 随便画一个圆.设半径为1.⑵ 先六等分圆周.⑶ 以这个距离为半径，分别以两个相对的等分点为圆心，同向作弧，交于一点.（“两个相对的等分点”其实就是直径的两端点啦！两弧交点与“两个相对的等分点”形成的是一个底为2，.）⑶ 旋转法作图：有些作图题，需要将某些几何元素或图形绕某一定点旋转适当角度，以使已知图形与所求图形发生联系，从而发现作图途径.【例3】 已知：直线a 、b 、c ，且a b c ∥∥.求作：正ABC ∆，使得A 、B 、C 三点分别在直线a 、b 、c 上.c ba D'DCB Acba【分析】 假设ABC ∆是正三角形，且顶点A 、B 、C 三点分别在直线a 、b 、c 上.作AD b ⊥于D ，将ABD∆绕A 点逆时针旋转60︒后，置于'ACD ∆的位置，此时点'D 的位置可以确定.从而点C 也可以确定.再作60BAC ∠=︒，B 点又可以确定，故符合条件的正三角形可以作出.【解析】 作法：⑴ 在直线a 上取一点A ，过A 作AD b ⊥于点D ； ⑵ 以AD 为一边作正三角形'ADD ； ⑶ 过'D 作''D C AD ⊥，交直线c 于C ；⑷ 以A 为圆心，AC 为半径作弧，交b 于B (使B 与'D 在AC 异侧). ⑸ 连接AB 、AC 、BC 得ABC ∆. ABC ∆即为所求.⑷ 位似法作图：利用位似变换作图，要作出满足某些条件的图形，可以先放弃一两个条件，作出与其位似的图形，然后利用位似变换，将这个与其位似得图形放大或缩小，以满足全部条件，从而作出满足全部的条件.【例4】 已知：一锐角ABC ∆.求作:一正方形DEFG ，使得D 、E 在BC 边上，F 在AC 边上，G 在AB 边上.C BAG'F'E'D'G FED CBA【分析】 先放弃一个顶点F 在AC 边上的条件，作出与正方形DEFG 位似的正方形''''D E F G ，然后利用位似变换将正方形''''D E F G 放大（或缩小）得到满足全部条件的正方形DEFG .【解析】 作法：⑴ 在AB 边上任取一点'G ，过'G 作''G D BC ⊥于'D⑵ 以''G D 为一边作正方形''''D E F G ，且使'E 在'BD 的延长线上. ⑶ 作直线'BF 交AC 于F .⑷ 过F 分别作''FG F G ∥交AB 于G ；作''FE F E ∥交BC 于E . ⑸ 过G 作''GD G D ∥交BC 于D . 则四边形DEFG 即为所求.⑸ 面积割补法作图：对于等积变形的作图题，通常在给定图形或某一确定图形上割下一个三角形，再借助平行线补上一个等底等高的另一个三角形，使面积不变，从而完成所作图形.【例5】 如图，过ABC ∆的底边BC 上一定点，P ，求作一直线l ，使其平分ABC ∆的面积.【分析】 因为中线AM 平分ABC ∆的面积，所以首先作中线AM ，假设PQ 平分ABC ∆的面积，在AMC∆中先割去AM P ∆，再补上ANP ∆.只要NM AP ∥，则AM P ∆和AM P ∆就同底等高，此时它们的面积就相等了.所以PN 就平分了ABC ∆的面积.【解析】 作法：⑴ 取BC 中点M ，连接,AM AP ;NM P CB AlC⑵ 过M作MN AP∥交AB于N；⑶ 过P、N作直线l.直线l即为所求.。
