衬四氟

衬四氟

氟防腐最大优点：

1.耐温高{最高使用温度260度。}

2.耐强酸强碱{pH值1~14之间。}

3.附着力优{负压可达到0.09MPa，抽真空效果。}

4.使用寿命长{一般条件下可使用8到10年，保固期一般承诺为1年。}

5.抗渗透强{氢氟酸.氯气.溴氟酸等各种气体都具有很好的抗渗透性

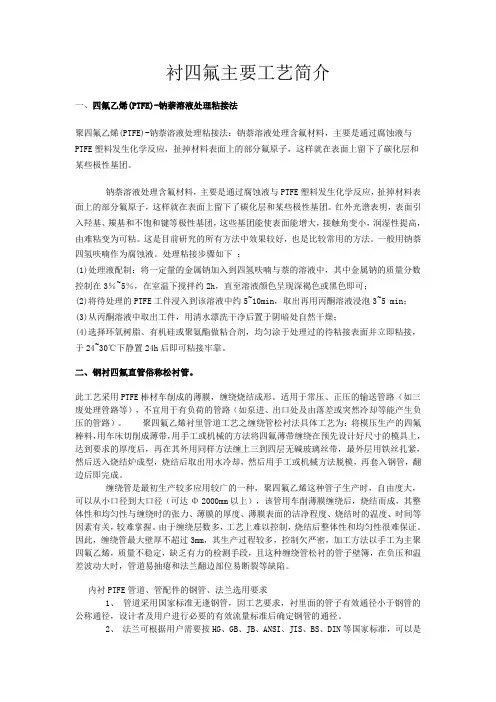

钢衬四氟直管俗称松衬管。

内衬PTFE管道、管配件的钢管、法兰选用要求

1、管道采用国家标准无逢钢管，因工艺要求，衬里面的管子有效通径小于钢管的公称通径，设计者及用户进行必要的有效流量标准后确定钢管的通径。

2、法兰可根据用户需要按HG、GB、JB、ANSI、JIS、BS、DIN等国家标准，可以是

锻造，也可由合同确定，因密封面加工工艺建议选用板式平焊法兰、带颈平焊法兰。密封面均为平面密封型式，为了便于管路安装，可为用户提供平焊环活动法兰。

内衬PTFE衬里层试验、检验及使用范围

1、管道及管配件均以1.5倍设计压力进行水压试验后.

2、凡涉及内衬PTFE衬里层经水压试验后,100%地进行完好性检验,其泄漏点检验方法采用电火花测试.

3、使用范围

a.使用温度-20~200℃

b.使用压力≤2.5Mpa

c.允许负压DN≤250mm为-0.09Mpa、DN＞250mm为-0.08Mpa

d.可输送任意浓度的强酸、强碱、有机溶剂、强氧化剂、有毒、易挥发、易燃的化学介质。

三、俗称内缠钢丝紧衬管。

制造工艺：先将若干层PTFE薄膜缠绕在模具上，再将钢丝（0.5-1mm）螺旋形地缠绕在PTFE薄膜上，后在钢丝外面再缠绕若干层PTFE薄，最后放在炉中绕结成形。用这种工艺制作的PTFE衬里管，内壁光滑，外壁由于钢丝的体积及其外弹力量，形成螺旋形线波纹。将它衬入钢管内，并在PTFE衬里管，并在PTFE衬里管外壁与钢管内壁之间的空隙处灌满填充树脂（非出残留空气）。这种填充树脂能与钢管紧密粘结在一起。同时，它能紧紧地包裹在螺旋形的PTFE衬管外壁上。填充树脂固化后，就形成了与衬里外壁波纹相咬合的螺旋形波

纹。这种结构，类似于螺母与螺栓的结合。它一方面能使PTFE衬里的热胀冷缩得到有效的限制和补偿；另一方面，利用钢丝的刚度明显地提高PTFE衬里耐负压的能力。

四、俗称推（挤）压衬里直管，系90年代发达国家普遍采用的管道。

制造工艺：首先采用进口PTFE粉末，推（挤）压成管子，然后将它强行拉入无缝钢管（衬管外径略大于钢管内径 1.5-2mm），形成无间隙紧衬。为了消除压力，将它放在炉中，加温至180oC进行恒温处理，使之适应在180℃以下的温度中使用。同时，推（挤）压管的轴向抗拉强度比缠绕管明显要好。此管道具有理想的耐正、负压能力。

五、粉末模压法衬里工艺

F4粉末模压法衬里是一种等体、等压、等温的制造工艺，历经了挤压管（松衬、紧衬）、PTFE带缠绕、以及PTFE缠绕内加钢丝、加钢网等的工艺演变，迄今为止F4粉末模压法衬里技术是F4衬里最新的第五代产品，可在更高正负压、高温、强腐蚀的条件下使用，在温度200℃和真空为0.096MPa以下，骤冷骤热或冷热交替操作，不会使聚四氟乙烯基层脱落、起鼓吸瘪、膨胀变形，从而起到了钢氟等体化。工艺技术的创新，极大地改善了过去工艺中的不足，也是我公司的主导产品及聚四氟乙烯衬里管件及设备市场领先技术。
